灼热丝试验

灼热丝试验是为了测试电子电器产品在工作的时候的稳定性。而灼热丝本身其实是一个固定规格的电阻丝环,试验时要用电加热到规定的温度,使灼热丝的顶端接触样品达到标准要求时间,再观察和测量其状态,测试范围取决于特定的试验程序。GB/T 5169 详细规定了在固体电气绝缘材料或其他固体材料试验样品上进行的测定灼热丝可燃性指数(GWFI)的灼热丝试验方法。试验结果可供相对比较上述各种材料的性能,即材料在移去电加热的灼热丝后火焰熄灭的能力和不产生会使试验样品下方的铺底层包装绢纸着火的燃烧或灼热颗粒的能力。本试验方法不适用于测定整台设备的可燃性,因为绝缘系统或可燃部件的结构大小以及临近的金属或非金属部件的布置和传热等,对所用材料的可燃性都有很大影响。除此以外,本试验方法也不适用于确定设备的防火性能和着火危险性。

ISO/IEC 13943:2000给出的以及下列术语和定义:
灼热丝可燃性指数(GWFIGlow-wire flammability index
一个规定厚度的试验样品在连续三次试验中的最高试验温度,满足以下条件之一:

  1. 在移开灼热丝后的30s内试验样品的火焰或者灼热熄灭,并且放置在试验样品下面的包装绢纸没有起燃;
  2. 试验样品没有起燃。

灼热丝起燃温度(GWITglow-wire ignition temperature

比连续三次试验均不会引起规定厚度的试验样品起燃的灼热丝顶部最高温度25K(900C~960C之间高30K)的温度

试验严酷等级:

灼热丝试验

观察和测量

在施加灼热丝期间和在其后30s内,应对试验样品及置于其下方的包装绢纸进行观察,并作如下记录:

  • 从灼热丝顶部施加开始到试验样品或试验样品下面铺底层起燃的持续时间;
  • 从灼热丝顶部施加开始到火焰熄灭的持续时间,火焰熄灭可能在施加期间或之后。

试验结果的评定

如果试验样品没有起燃或满足下面两个条件之一,则在表1中选一个较低的试验温度,用一个新试验样品重复试验。

如果同时满足上述两个条件,则在表1中选一个较高的试验温度,用一个新试验样品重复试验。

应在试验样品满足了条件a)和b)的最高试验温度下再重复进行两次试验。

所要确定的GWFI是连续三次试验都满足条件a)和b)的最高试验温度。

当材料在表1中的最高温度下测定GWIT不起燃时,则不需要运行GWFI试验程序。该材料相应厚度的GWFI将是960C。

应按下述方式记录GWFI:
例如,对3mm厚的试验样品,试验温度为850C,则记录为:GWFI: 850/3.0

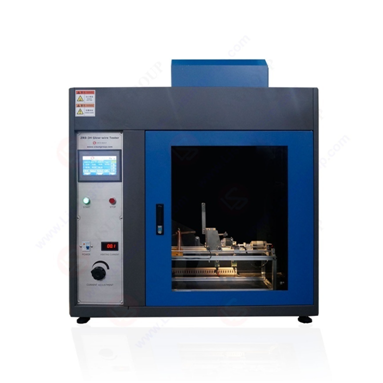

力汕推出的ZRS-3H 灼热丝试验仪,IEC60695-2-10~IEC60695-2-13( GB/T5169. 10-2006~GB/T5169.13-2006) 灼热丝基本测试方法,灼热丝试验装置和通用试验程序和UL746A、IEC829、GB5169、DIN695、VDE0471或ASTM-3874-2004等的标准实验要求。力汕电子科技(上海)有限公司为致力于照明测试仪器、EMI/EMC测试系统和安规测试仪器在国内市场的开拓和售后维护。Lisun全系列产品都是严格按照ISO9001:2008的质量管控要求进行研发和生产;Lisun也是全球照明CIE协会会员单位,所有产品都符合CIE的要求;另外,Lisun的产品均通过CE认证并获得出口欧盟的资格。

力汕电子科技(上海)有限公司为力天集团LISUN GROUP的全资子公司,专注于照明和电器测试仪器的生产、研发和销售,LISUN GROUP在欧洲、美国、俄罗斯、印度和韩国都设立了展厅并驻有销售代表,于2012年在上海设立研发中心和世界级的检测实验室。力汕LISUN的全系列产品都是严格按照ISO9001:2015的要求进行研发和生产;同时也是国际照明协会CIE会员单位,所有产品都符合CIE的要求;另外,力汕LISUN的产品均通过CE认证并获得出口欧盟的资格。

力汕LISUN的主要产品包含分布光度计积分球光谱辐射度计光度计色度计LED测试仪器传导辐射测试系统雷击浪涌发生器静电发生器环境试验设备高低温湿热交变箱防水测试仪防尘试验箱安规测试仪开关插座测试仪电参数表交直流电源

如您想了解更多技术或者产品方面的信息,请随时联系我们。
技术部:021-51083341-8004,15317907381,Service@Lisungroup.com
业务部:021-51083341-8002,18917996096,Sales@Lisungroup.com
