产品型号: RFCI61000-6
RFCI61000-6 射频传导抗扰度测试系统专为民用 RF 射频场感应传导抗扰测试研制，完全符合 IEC61000-4-6、GB/T 17626.6 等国内外民用电磁兼容标准，主要用于照明、医疗、电力、工控、新能源、通讯等各类民用电子设备电源线与信号线在 150kHz~230MHz 的射频传导骚扰抗扰度试验，评估设备在连续射频传导干扰环境下的工作稳定性与可靠性，广泛适配企业研发摸底、产品定型及第三方实验室合规检测。
RFCI61000-6 射频传导抗扰度测试系统内置信号合成器、三通道高精度功率计、RF 功率放大器和双定向耦合器，兼容CW、AM、PM调制及无调制信号模式，支持平均模式或脉冲模式以应对检测幅度调制或脉冲调制信号，可选配CDN耦合去耦网络、电磁注入钳、电流注入钳进行多种注入方式，一键全自动全频段校准时长小于1分钟。
参考标准：
| 标准号 | 标准名称 |
| GB/T 17626.6-2017 | 电磁兼容 试验和测量技术 射频场感应的传导骚扰抗扰度 |
| IEC 61000-4-6:2023 | Electromagnetic compatibility (EMC) – Part 4-6: Testing and measurement techniques – Immunity to conducted disturbances, induced by radio-frequency fields |
| EN 61000-4-6:2023 | Electromagnetic compatibility (EMC) – Part 4-6: Testing and measurement techniques – Immunity to conducted disturbances, induced by radio-frequency fields |
规格参数：
| 信号发生器 | |
| 频率范围 | 100kHz~300MHz |
| 频率分辨率 | 1Hz |
| 频率温度稳定度 | ±0.5ppm |
| 谐波 | ≤-30dBc |
| 非谐波 | ≤-50dBc |
| 输出功率范围 | -100dBm~3dBm |
| 幅度调制 | 调制频率：1Hz~10kHz; 调制深度：1%~99%，内调制/外调制 |
| 脉冲调制 | 调制频率：1Hz~10kHz; 占空比：1%~99% |
| 功率计*3 | |
| 频率范围 | 100kHz-300MHz |
| 输入范围 | -85dBm-+10dBm |
| 精度 | ±0.5 dB |
| 采样模式 | 平均、积分、脉冲 |
| 输入接口 | 前面板SMA，后面板N头 |
| 功率放大器 | |
| 依据标准 | IEC61000-4-6 |
| 频率范围 | 100kHz~300MHz |
| 输出功率 | 85W |
| 输出接口 | 后面板N型接口 |
| 双定向耦合器 | |
| 频率范围 | 100kHz~300MHz |
| 衰减比 | 50dB |
| 最大输入功率 | 100W |
| 通用参数 | |
| 输出频率范围 | 150kHz~230MHz |
| 输出电压（CDN 法） | 1~30Vrms |
| 输出电压（电磁钳法） | 1~18Vrms |
| 输出电压（电流钳法） | 1~10Vrms |
| 已含附件 | 衰减器：频率范围 DC~3GHz，N型接口 |
| 通讯接口 | LAN、USB、RS485 |
| 控制系统 | 10.1寸中英文安卓电容触控显示屏 + 支持PC软件远程操控 |
| 使用环境 | 温度：10℃~40℃，湿度：30%~70% |
| 设备供电 | AC：100~250V@50Hz/60Hz |
| 外形尺寸 | 4U/19″标准机箱 |

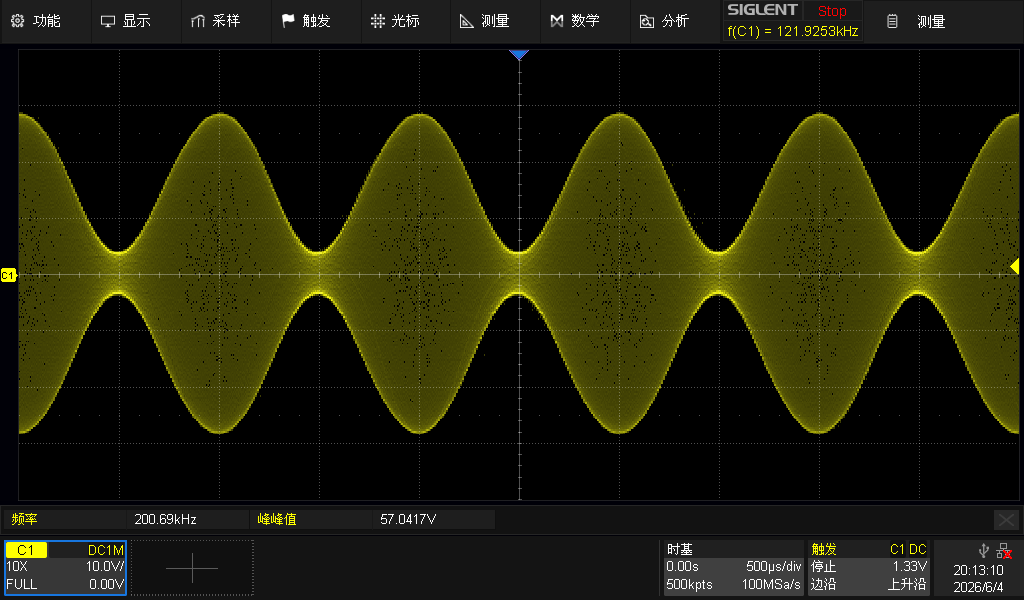

IEC 61000-4-6 实测波形
使用方法：请参考GB/T 17626.6-2017或IEC 61000-4-6:2023第7.4.2条款的图20来选择如下何种注入方式：CDN法、电磁钳法或电流钳法
图20-选择注入方式的方法

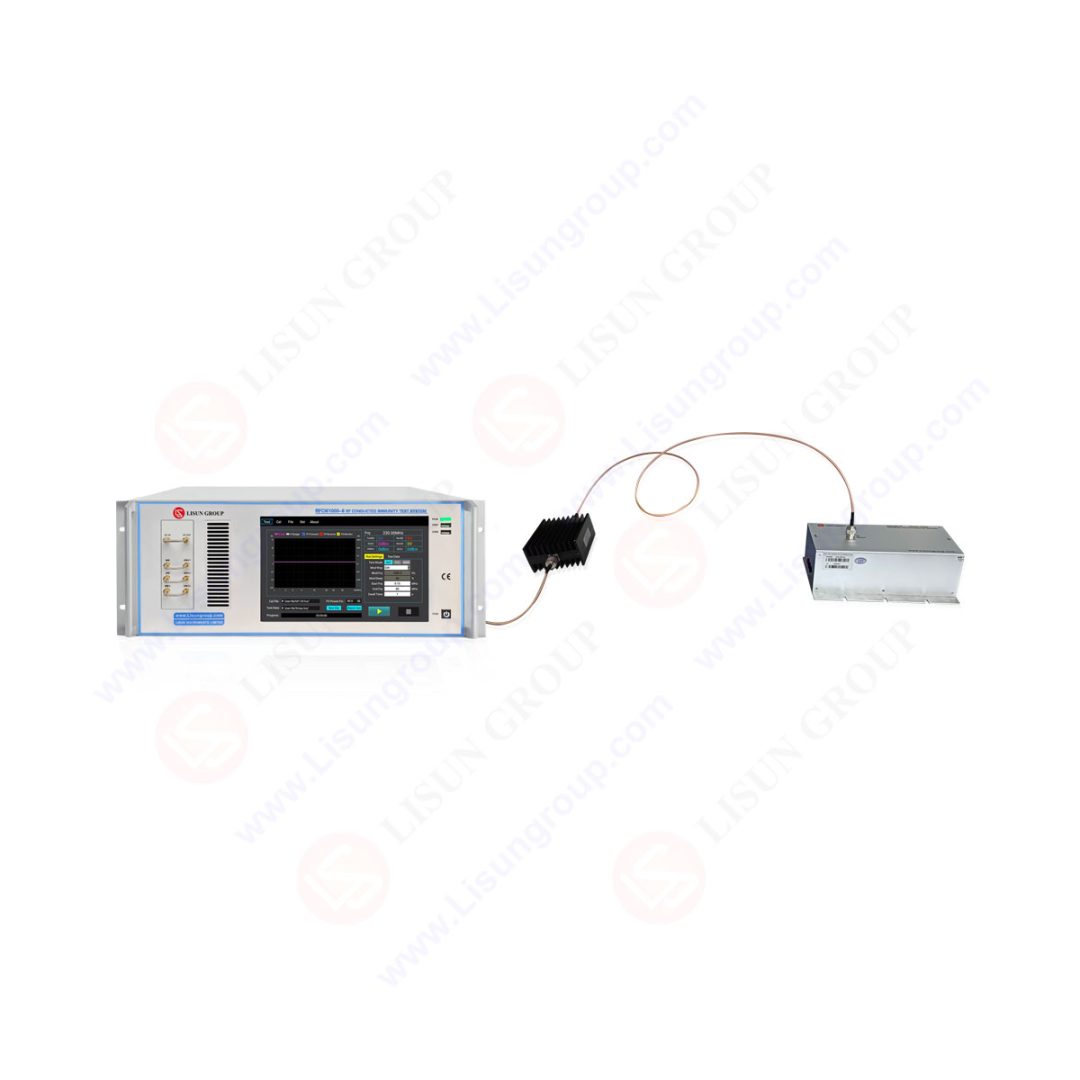

选配建议一：RFCI61000-6主机配合LISUN如下型号的CDN耦合去耦合网络可对被测物EUT进行CDN注入测试（注意：请参考GB/T 17626.6-2017第6.2.2章节和表4选择合适的CDN进行测试。）：
CDN耦合去耦合网络
| 耦合去耦合网络类型 | LISUN型号 | 测试端口 | 电压 / 电流 |
| 电源线 | CDN-M1-16 | 单相单线电源线（L） | 220V/16A |
| CDN-M1-32 | 单相单线电源线（L） | 220V/32A | |
| CDN-M2-16 | 单相二线电源线（L/N） | 220V/16A | |
| CDN-M2-32 | 单相二线电源线（L/N） | 220V/32A | |
| CDN-M2-100 | 单相二线电源线（L/N） | 220V/100A | |
| CDN-M3-16 | 单相三线电源线（L/N/PE） | 220V/16A | |
| CDN-M3-32 | 单相三线电源线（L/N/PE） | 220V/32A | |
| CDN-M3-100 | 单相三线电源线（L/N/PE） | 220V/100A | |
| CDN-M3-32-3 | 三相三线电源线（3L） | 380V/32A | |
| CDN-M4-32 | 三相四线电源线（3L/1N） | 380V/32A | |
| CDN-M4-100 | 三相四线电源线（3L/1N） | 380V/100A | |
| CDN-M4-32-PE | 三相四线电源线（3L/1PE） | 380V/32A | |
| CDN-M5-32 | 三相五线电源线（3L/1N/1PE） | 380V/32A | |
| CDN-M5-100 | 三相五线电源线（3L/1N/1PE） | 380V/100A | |
| 非屏蔽平衡线 | CDN-T2 | 2线 | 100V/5A |
| CDN-T4 | 4线 | 100V/5A | |
| CDN-T8 | 8线（RJ45接口） | 100V/5A | |
| 非屏蔽不平衡线 | CDN-AF2 | 2线 | 100V/5A |
| CDN-AF4 | 4线 | 100V/5A | |
| CDN-AF8 | 8线 | 100V/5A | |
| 屏蔽线 | CDN-S1 | 单线（BNC接口） | 100V/5A |
| CDN-S4 | 4线（USB接口） | 100V/5A | |
| CDN-S8 | 8线（RJ45接口） | 100V/5A | |
| 耦合去耦网络校准支架 | CDN-CS100 | 内含150Ω-50Ω适配电阻。注意：若选购了1套或多套CDN，则必须选配1套校准件。 | |

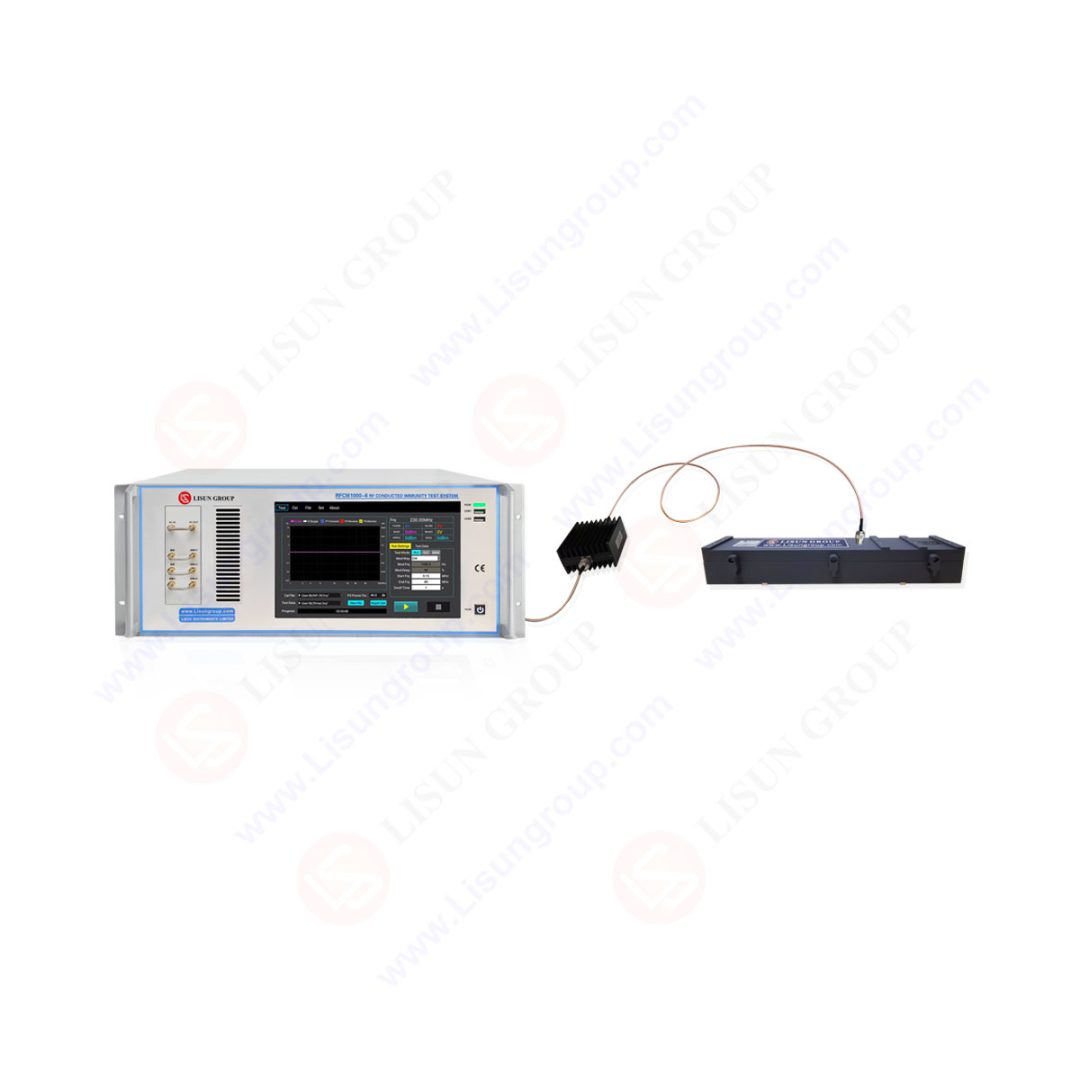

选配建议二：RFCI61000-6主机配合LISUN的AB-EM电磁注入钳可对被测物EUT进行电磁钳注入测试，完全符合GB/T 17626.6-2017第6.2.3.3章节：
| LISUN型号 | 规格参数 |
| AB-EM-20MM | 频率范围 100kHz~230MHz； 最大衰减 10dB；最大输入功率 80W；最大线径 20mm |
| AB-EM-60MM | 频率范围 100kHz~230MHz； 最大衰减 10dB；最大输入功率 120W；最大线径 60mm |
AB-EM 电磁注入钳
选配建议三：RFCI61000-6主机配合LISUN的大电流注入探头可对任意规格信号线进行测试，完全符合GB/T 17626.6-2017第6.2.3.2章节。支持任意规格信号线试验：非屏蔽平衡线（T2, T4, T8）、非屏蔽非平衡线（AF2, AF4, AF8）、通讯信号线（RJ11，RJ11S，RJ45，RJ45S，USB-C，USB-P）以及其他任意规格信号线
| LISUN型号 | 规格参数 |
| LIS-BCP310 | 大电流注入探头：频率范围 4kHz~300MHz；最大衰减10dB；N型接口 |
| LIS-CCF500 | 大电流注入探头夹具：频率范围DC~500MHz，电压驻波比2:1 |
LIS-BCP310 大电流注入探头
