产品型号: LSG-1100
LSG‑1100 LED 分布光度计依据 CIE 127、IEC 61341 以及 GD/T1《半导体发光二极管测试方法》开发，专为小型贴片 LED、插件 LED、COB 光源开展配光性能测试。软件支持输出中英文版本测试报告，可导出三维配光曲线、电性能测试数据，方便存档与对比分析，广泛应用于质检机构、大学、企业研发实验室等。
LSG‑1100 LED 分布光度计可测试如下参数：空间光强分布；10%、25%、50%、75% 平均光强扩散角；峰值光强、总光通量、光效；正向电压 Vf、正向电流 If、反向电压 Vr、反向漏电流 Ir、电功率 P；选配模块还可测试波长、色品坐标、峰值波长、主波长、半高宽 FWHM、光谱曲线等色度参数；选配不同辐射探头，还可实现红外 LED、紫外 LED 的辐射强度角度分布测试。
规格参数：
| 项目 | 技术指标 |
| 光度探测器 | VIS（380~800nm）可见光V (λ) 探头，Class A等级，符合 CIE pub.No.127 标准 |
| 光度测量范围 | 光强测量范围：10mcd～200cd；光通量测量范围：1mlm～200lm |
| 角度测量范围 | C 轴转动范围：0°～360°，γ 轴转动范围：-90°～90°，可自动旋转获取三维光强分布图 |
| 扫描间隔 | 0.1°、0.5°、1°、5°、10°、45°、90°、180° 可选 |
| 输出曲线格式 | 三维光强、辐射强度分布曲线（极坐标、直角坐标）以及导出ies给DiaLux，报告样本请见这里 |
| 测试距离 | 探测器至旋转中心距离：100mm和316mm（可调）；满足 CIE pub.No.127 条件 A 或条件 B 测试条件 |
| 机械定位 | 精密 LED 机械定位装置与一体化中心对准系统 |
| 电流测试 | 正向电流 If：0.1mA～2000mA；反向电流 Ir：0.01μA～200.0μA；测量精度：±0.5% F.S |
| 电压测试 | 正向电压 Vf：0.01V～20.0V；反向电压 Vr：0.01V～20.00V；测量精度：±0.5% F.S |
| 整机尺寸 | 638*442*340mm，桌面式自带暗箱一体化结构 |
| 可选配置一 | 可选配内置颜色测量模块进行色度测试：LISUN型号为LSG-1100CCD |
| 可选配置二 | 光度探测器可选配LISUN型号为PHOTO-NIR-1100（800-1050nm）、PHOTO-UVA-1100（320~400nm）、PHOTO-UVB-1100（275~320nm）和PHOTO-UVC-1100（200~275nm） |
配套夹具（系统已含如下夹具）：
| 夹具型号 | 适用说明 |
| CLAMP-33 LED夹具 | 引脚间距 7.5mm，适配插件直插 LED |
| CLAMP-36 LED夹具 | 最小引脚间距 2mm×5mm，最大引脚间距 6mm×5mm，适配小尺寸贴片 LED、COB 光源 |
| CLAMP-25 LED夹具 | 最大引脚间距 24mm，适用于大尺寸贴片 LED、COB 光源 |
说明：不同夹具分别适配插件 LED、各类 SMD 贴片、COB 器件，可根据被测 LED 样品额外定制。

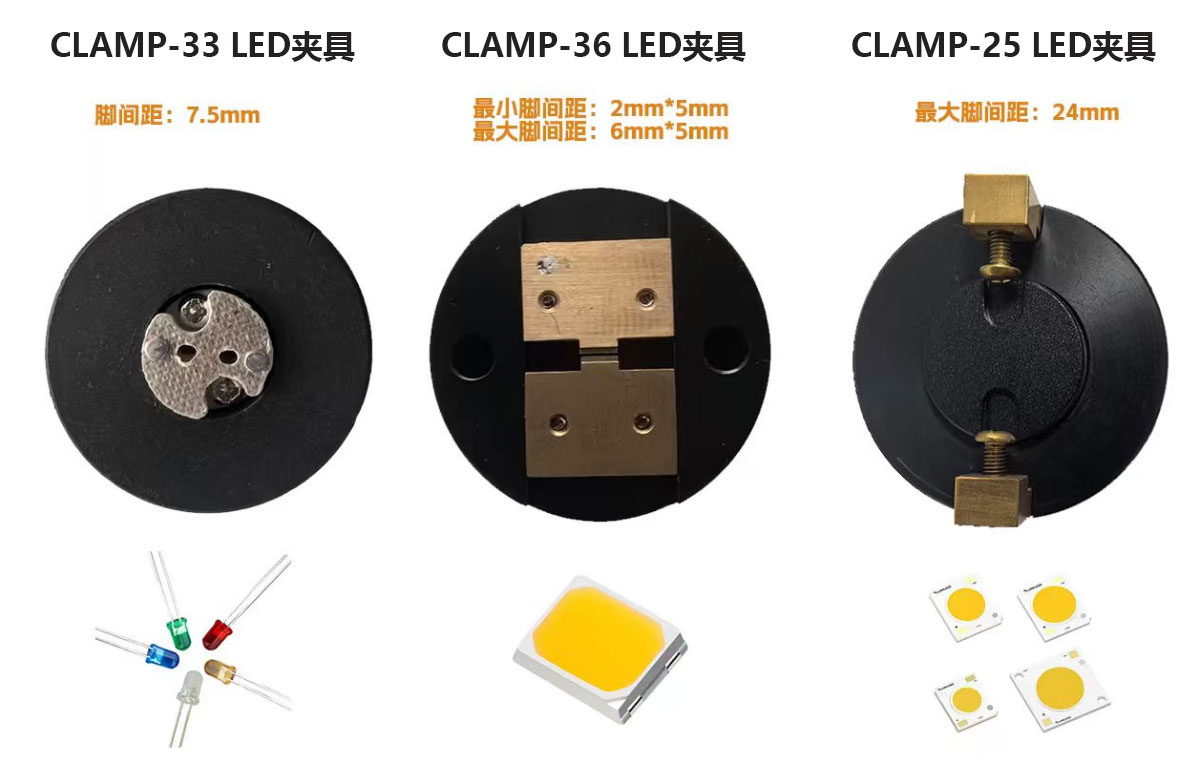

配套LED夹具

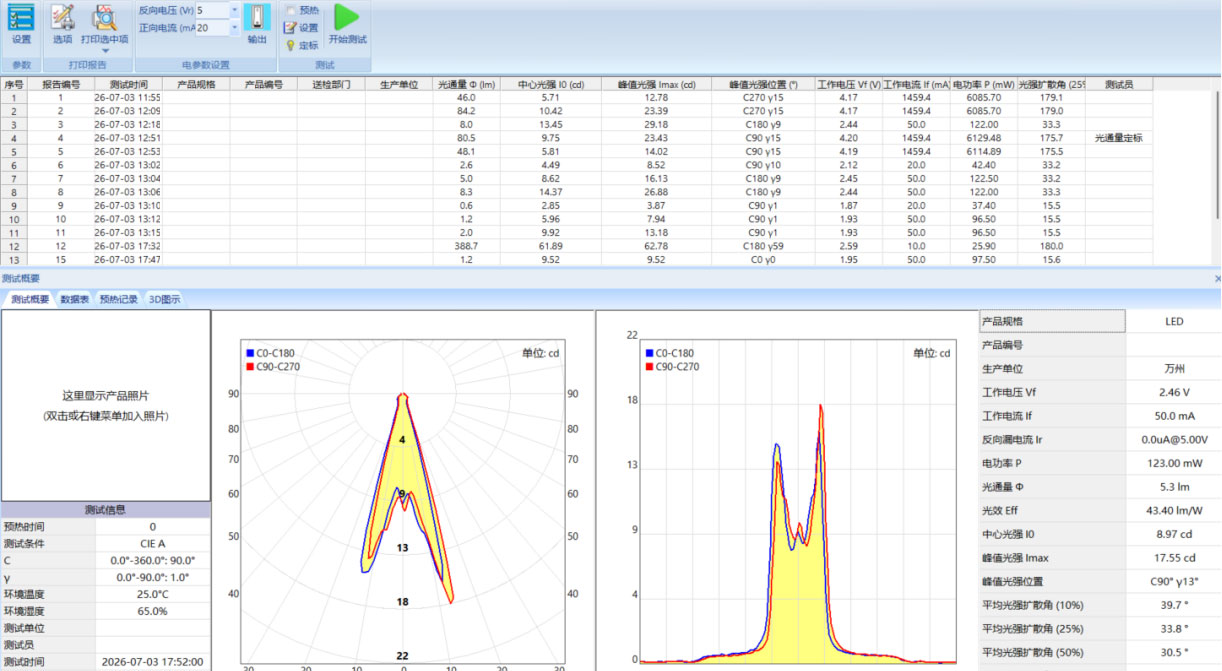

测试界面和测试参数
