产品型号: LSG-1940
LSG-1940 航空地面灯分布光度计测试系统 | 航标灯-助航灯光分布测试系统为Type‑A（CIE A-α） 旋转被测灯具式分布光度计，该系统通过驱动被测航空地面灯做水平、垂直双轴旋转，探测器采集不同空间角度下的照度数据，换算得到灯具全空间光强分布，可完成航空地面灯主光束平均光强、峰值光强、各限制区域最小光强等关键光度参数检测。
LSG-1940 航空地面灯分布光度计测试系统集成数字电参数测量模块，可同步采集被测灯具电压、电流、功率、功率因数等电气性能；配套专用测试软件可自动完成数据运算、生成中英文光电性能测试报告。整套设备满足民航、ICAO、EASA、FAA 等国内外航空地面照明相关标准的测试要求，适用于各类跑道灯、滑行道灯、警戒灯等航空地面常亮灯具的研发、型式检验与出厂检测。
参考标准：
| 标准号 | 标准名称 |
| GB/T 7256‑2015 | 民用机场灯具一般要求 |
| MH 5001‑2019 | 民用机场飞行区技术标准 |
| ICAO ANNEX 14 Volume I‑2018 | Airport Design and Operations |
| EASA CS‑ADR‑DSN | Certification Specification‑Airport Design‑Design Standards for Airports |
| FAA AC150/5345‑43H | Specification for Airport Visual Aids |
| IEC TS 61827 | Airfield ground lighting‑Characteristics and measurements |
| TCCA TP312(CDN) | Aerodrome Ground Lighting Equipment Technical Procedure |
| NATO STANAG 3316 | Airfield Ground Lighting Systems Performance Requirements |
规格参数：
| LISUN型号 | LSG-1940 / LSG-1940CCD | LSG-1940B / LSG-1940BCCD |
| 测量方式 | Type‑A（CIE A-α） | |
| 灯具转动范围 | 垂直轴：-180°~+180°；水平轴：-120°~+120° | |
| 扫描角度定位精度 | 最高可达0.01° | |
| 照度测量范围 | 0.0001 lx~200k lx | |
| 光度探头等级 | CIE Class A （Class L可选） | |
| 系统杂散光 | ≤0.1 % | |
| 电参数同步测量 | 电压、电流、功率、功率因数 | |
| 输出报告 | 中文 / 英文航空地面灯完整光电测试报告，输出等光强曲线图等，测试报告详情请点击这里 | |
| 系统配置组成 | 灯具旋转主机、19 英寸机柜、恒温探头、探头支架、十字激光瞄准系统、航空灯具专用夹具、测试软件、通讯盒、光强标准灯、交流稳压电源、直流稳压电源、数字功率计、高精度光谱辐射度计和支架（仅LSG-1940CCD / LSG-1940BCCD包含） | |
| 空间颜色测试 | LSG-1940CCD / LSG-1940BCCD：测试灯具每个角度的色坐标、相关色温、显色指数，计算空间平均色度与空间颜色不均匀度 Δu’v’，评估 LED 灯具不同视角下颜色一致性 | |
| 被测灯具最大规格 | ∅800*800 mm、50kg | ∅1600*1200 mm、60kg |

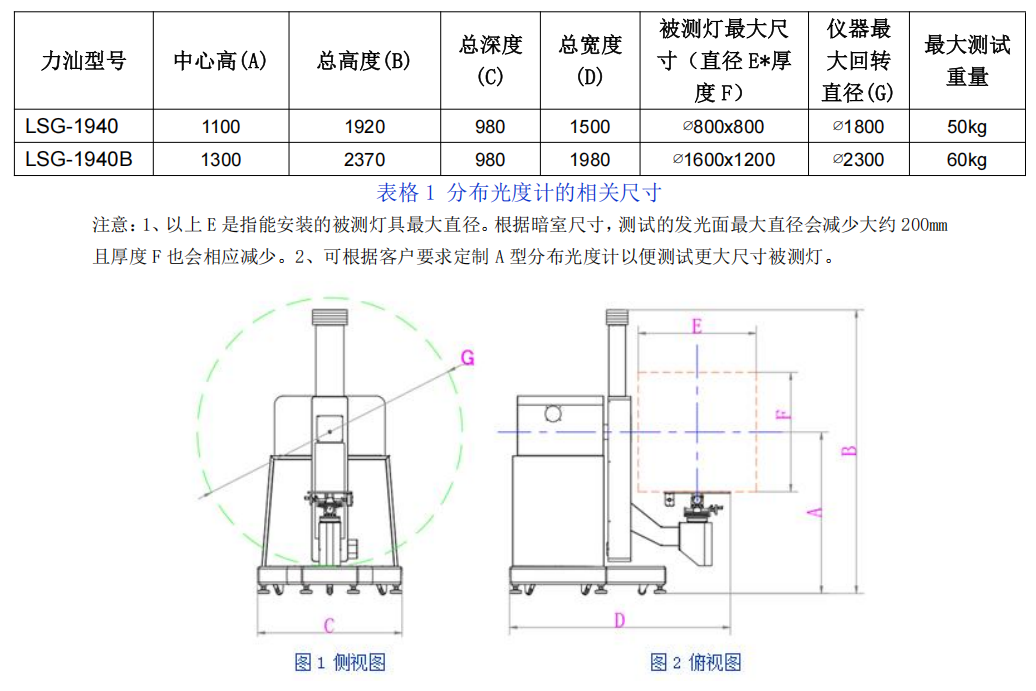

LSG-1940测试尺寸和重量
可选配置：选配 LISUN力汕的PM400F 闪光光源光度计，可实现闪光型航空障碍灯瞬时光信号采集，自动计算闪光频率、有效光强、瞬时峰值光强等参数，以满足如下标准测试要求：
| 标准号 | 标准名称 |
| MH/T 6012‑2015 | 航空障碍灯 |
| GB/T 46906‑2025 | 航空障碍物标志与障碍灯技术规范 |
| ICAO Annex 14 Volume I‑2022 | Airport Design and Operations |
| ICAO Doc 9157 Part4‑2021 | Aerodrome Design Manual‑Visual Aids |
| FAA AC 70/7460‑1M(2024) | Obstruction Marking and Lighting |
| FAA AC150/5345‑43J | Specification for Airport Visual Aids |
PM400F 闪光光源照度计
