产品型号: AC-3M
您的电子邮件地址不会被公开。 必需的地方已做标记 *
电波暗室分为半电波暗室与全电波暗室两类，是用于模拟开阔场环境，开展辐射无线电骚扰（EMI）和辐射敏感度（EMS）测试的密闭屏蔽设施。其主体结构由两部分构成：一是屏蔽室，包含屏蔽壳体、屏蔽门、通风波导窗及各类电源滤波器等核心组件；二是吸波材料，主要由铁氧体片和锥形含碳海绵吸波材料组成。电波暗室的尺寸需依据受试设备（EUT）的外形尺寸，以及 3 米法、5 米法等测试要求来确定。
AC-3M/AC-5M半电波暗室为六面屏蔽盒体，内部仅在五个面铺设吸波材料，导电地板不做覆盖。该设计可模拟理想开阔场的 “无限大良好导电地平面” 环境。由于地面无吸波材料，测试时会形成反射路径，接收天线最终捕获的信号为直射路径信号与反射路径信号的叠加值。
AC-3MF/AC-5MF全电波暗室通过内部六个面铺设吸波材料，既能大幅降低外界电磁波对测试信号的干扰，又可借助吸波材料削弱墙壁、天花板的反射效应，减少多径效应对测试结果的影响，从而实现自由空间环境的模拟。相较于半电波暗室，全电波暗室的地面、天花板及墙壁的反射干扰降至最低。
LISUN电波暗室效果图
规格参数：
| LISUN型号 | AC-3M | AC-3MF | AC-5M | AC-5MF |
| 产品名称 | 半电波暗室 | 全电波暗室 | 半电波暗室 | 全电波暗室 |
| 暗室外尺寸（L*W*H） | 9.5*6.5*6.5m | 12.5*8.5*7.5m | ||
| 静区和测试距离 | QZ=ø2.0m at 3.0m测试距离 | QZ=ø3.0m at 3.0m & 5.0m测试距离 | ||
| 测试频率范围 | 9kHz/30MHz~18GHz | |||
| 吸波材料类型和安装 | 半电波暗室AC-3M/AC-5M: 除地面外，其余五个面铺满铁氧体瓦 + 300/500mm EPP尖劈角锥，同时地面放置9㎡/12㎡ 可移动吸波材料 全电波暗室AC-3MF/AC-5MF: 六个面铺满铁氧体瓦 + 300/500mm EPP尖劈角锥 | |||
| 吸波材料阻燃等级 | UL94 V-0级，EN 13501-1/DIN 4102 A2级 | |||

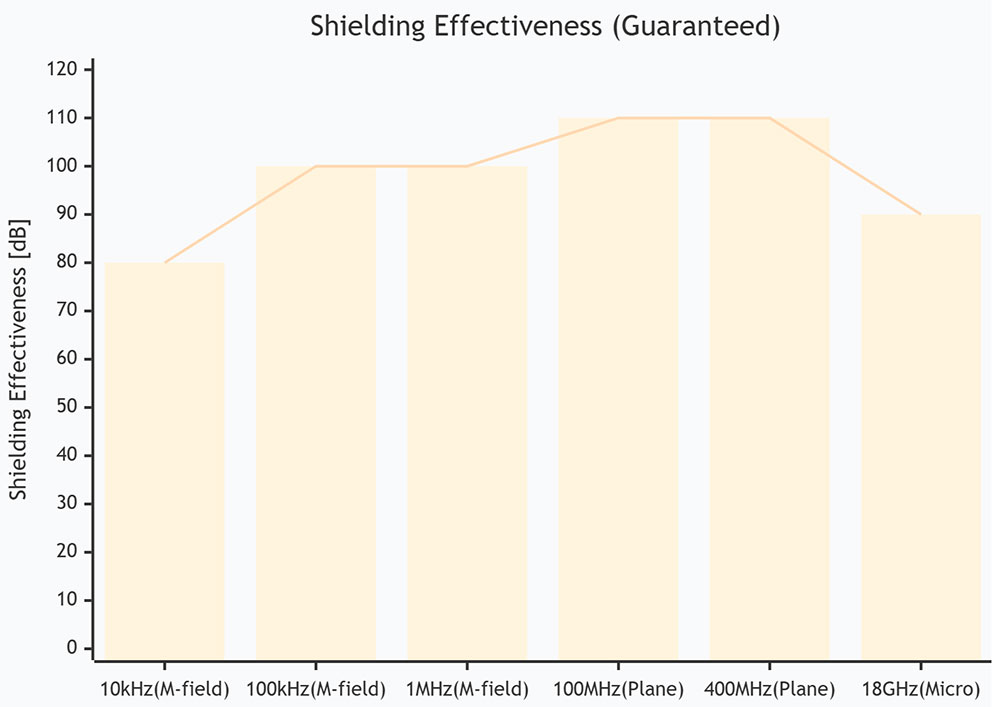

| 屏蔽性能 | 磁场: 10kHz ≥80dB, 100kHz ≥100dB, 1MHz ≥100dB; 平面波: 100MHz ≥110dB, 400MHz ≥110dB; 微波: 18GHz ≥90dB | |||
| 归一化场地衰减 | NSA：±3.5dB （30MHz to 1GHz） | |||
| 场地最大电压驻波比 | sVSWR：+5.5dB（1GHz to 18GHz） | |||
| 场均匀性偏差 | 0dB/+6dB at 75 % of 16 measuring points（26/80MHz to 18GHz） | |||
| 电气系统 | LED灯、配电箱、开关、插座、线缆和线管等 | |||
| 通风系统 | 采用蜂巢结构，尺寸：400*400mm，带空调接口法兰 | |||
| 监控系统 | 耐受100v/m场强：CCTV高清摄像头，彩色液晶监视器 | |||
| 地面电源接口箱 | 尺寸300*300*200mm，包含220V/10A插座*1和 380V/16A接口*1 | |||
| 墙面转接板 | 尺寸300*300mm，包含N-N*6、SMA-SMA*2和内径35mm波导管*2 | |||
| 滤波器 | 电话滤波器、网络滤波器、电源滤波器单相供电32A和三相供电32A（电压与国家电网一致） | |||
| 其他装修材料 | 墙面白色反光板 | |||
| 工作温度和湿度 | 15℃~30℃，相对湿度≤75%（无凝露） | |||
| 抗地震等级 | 8 级 | |||
| 符合标准 | IEC 61000-4-3，IEC 61000-4-20，CISPR 16-1-4，ANSI C63.4，GJB 151B，GJB 152B，GJB 9379，MIL‑STD美军标 | |||
| 适用测试类型 | 消费电子、小家电、小型工业设备的 EMI/EMS 测试 | 汽车电子、大型工业设备、通信终端的 EMI/EMS 测试 | ||
必选和可选系统配置：
| 必选配置：屏蔽门 | LISUN型号AC-DR1.5X2P：气动屏蔽门尺寸为1.5*2m。（其它可选：AC-DR2X2P气动屏蔽门尺寸为2*2m；AC-DR3X3A全自动屏蔽门尺寸为3*3m；AC-DR4X4A全自动屏蔽门尺寸为4*4m） | |||
| 可选配置1：测试转台 | LISUN型号AC-TT3M1.5D0.5T：转台直径1.5米最大承重500kg，0°~360° 连续旋转，精度 ±1°。（其它可选：AC-TT3M2D1T转台直径2米最大承重1000kg；AC-TT5M3D2T转台直径3米最大承重2000kg；AC-TT5M3D5T转台直径3米最大承重5000kg） | |||
| 可选配置2：天线塔 | LISUN型号AC-AT4MS：单轴天线塔，4米高度电动升降，含控制器可控制天线塔和转台。（其它可选：AC-AT4MD双轴天线塔，4米高度电动升降，俯仰角度可调） | |||
| 可选配置3：控制室 | LISUN型号AC-CT3M：尺寸3*4*3m（其它可选：AC-CT5M尺寸4*5*3m）。用于放置所有EMI和EMS测试仪器并进行测试的区域。屏蔽门尺寸1.2*2m，包含电气系统、通风系统、地面电源接口箱、墙面接口板和滤波器 | |||
| 可选配置4：功放室 | LISUN型号AC-PA3M：尺寸3*2*3m（其它可选：AC-PA5M尺寸4*2.5*3m）。用于规避大功率功放设备的电磁干扰与射频辐射，保护测试人员及仪器。屏蔽门尺寸1.2*2m，包含电气系统、通风系统、地面电源接口箱、墙面接口板和滤波器 | |||
特别注意：
1、被试设备DUT的最大尺寸由屏蔽门的尺寸和静区QZ的大小共同决定；
2、LISUN可依据客户要求，定制其他尺寸的半电波暗室或全电波暗室。
AC-3M/AC-3MF 布局设计
AC-5M/AC-5MF 布局设计
EMC包含EMI和EMS
典型应用1：电波暗室用于电磁敏感度 (EMS) 的RS辐射敏感度测试（LISUN型号：AC-EMS）
电波暗室配合信号源、功率计、场强探头和功率放大器能完全满足IEC 61000-4-3、GB/T 17626.3和GB/T 17215标准用于射频电磁场辐射抗扰度 (EMS) 认证级测试。
| 产品型号 | 产品名称 | 产品规格 |
| LS-SMB100B | 信号发生器 | 9kHz~6GHz，交流电源-交流适配器 |
| LS-GLJ06G | 功率计 | 9kHz~6GHz (需两台：前向功率计和反向功率计) |
| LS-PB60 | 场强探测器和监测器 | 1MHz~6GHz, 600V/m |
| LS-PA80M1G-300W | 功率放大器 | 80MHz~1GHz，额定输出功率 ≥300W带报警功能，5U机箱 |
| LS-PA1G6G-120W | 1GHz~6GHz，额定输出功率 ≥120W带报警功能，4U机箱 | |
| LS-9128ESP | 堆叠式对数周期天线 | 频率：30 兆赫兹～1 吉赫兹；最大输出功率：3kW；输入阻抗：50 欧姆；电压驻波比＜1.5:1 |
| LS-9120D | 双脊宽带喇叭天线 | 频率： 1GHz~8GHz；增益：6~17dBi；功率：200W；驻波比：≤2.5 |
| CASE-19 | 机柜 | 将以上仪器安装在机柜内，外观整洁专业，操作简单方便。 |
| LS-SOFT61000-3 | 软件 | LISUN根据标准 IEC/EN 61000-4-3设计的 |
| PC-3 | 预装Windows 系统的电脑 | ACER或类似品牌带显示器的电脑 |
| LS-SW03 | 射频开关（可选） | 轻松切换2组或3组功率放大器。3通道。连接器：SMA。阻抗：50欧姆。频率范围：DC-6 GHz。使用寿命：1,000,000次 |
EMS辐射敏感度测试系统
典型应用2：电磁敏感度 (EMS) 的CS传导敏感度测试（LISUN型号：RFCI61000-6）
电波暗室配合LISUN的RFCI61000-6 RF射频传导抗扰度测试系统可根据IEC 61000-4-6、EN 61000-4-6和GB/T 17626.6标准进行认证级测试。
RFCI61000-6 RF传导抗扰度测试系统
典型应用3：电波暗室用于电磁干扰(EMI)的CE传导发射和RE辐射发射测试（LISUN型号：LSBCI-40）
电波暗室配合R&S接收机系统可根据IEC 61000-3-2, IEC 61000-3-3, IEC 61000-6-3, CISPR 11, CISPR 14, CISPR 16-1-4, CISPR 16-2-3, CISPR 20, CISPR 22, CISPR 25和CISPR 32等标准进行认证级测试。
| 产品型号 | 产品名称 | 品牌 | 规格参数 |
| ESRP 7 | 接收机 | R&S | 符合CISPR 16-1-1以及认证级测试9 kHz至7.2 GHz（可选ESRP 3：9 kHz至3.6 GHz） |
| ENV 216 | 人工电源仪 | R&S | 频率范围：9 kHz 至 30 MHz 最高 16 A 功率处理容量（因国家/地区而 异） 模拟阻抗 (50 μH + 5 Ω) || 50 Ω，符 合 CISPR 16-1-2 V 形网络符合 CISPR、EN、VDE、ANSI、FCC 第 15 部分和 MIL-STD-461 已根据 CISPR 16-1-2 进行校准 |
| VTSD 9561 F-N | 脉冲限幅器 | SCHWARZBECK | Diode Pulse Limiter +10 dB Attenuation ,fuse lamp,input Nfemale,output N-male. |
| VULB 9168 | 混合双锥对数周期天线 | SCHWARZBECK | TRILOG Super Broadb. Test Antenna, (25) 30-1000 (2000) MHz, 10 W, reduced width, diameter < 1.5 m. |
| BBHA 9120D | 双脊宽带喇叭天线 | SCHWARZBECK | Broad-Band Horn Antenna（0,8）1-18GHz，N-connector |
| CASE-19 | 机柜 | LISUN | 将以上仪器安装在机柜内，外观整洁专业，操作简单方便。 |
| LS-E3-EMI | 测试线、软件和系统集成 | LISUN | 定制高频线缆、EMI测试软件一套、人员培训，设备调试安装 |
| PC-3 | 预装Windows 系统的电脑 | ACER | 或类似ACER品牌带显示器的电脑 |
典型应用4：电波暗室用于汽车电子的大电流注入测试（LISUN型号：LSBCI-40）
电波暗室配合LISUN LSBCI-40大电流注入测试系统可根据ISO 11452-4，SAE J1113/4和GB/T 33014.4等标准进行认证级测试。
LSBCI-40大电流注入测试系统
