大电流注入测试系统

产品型号: LSBCI-40

获取报价

您的电子邮件地址不会被公开。必需的地方已做标记 *

描述
下载

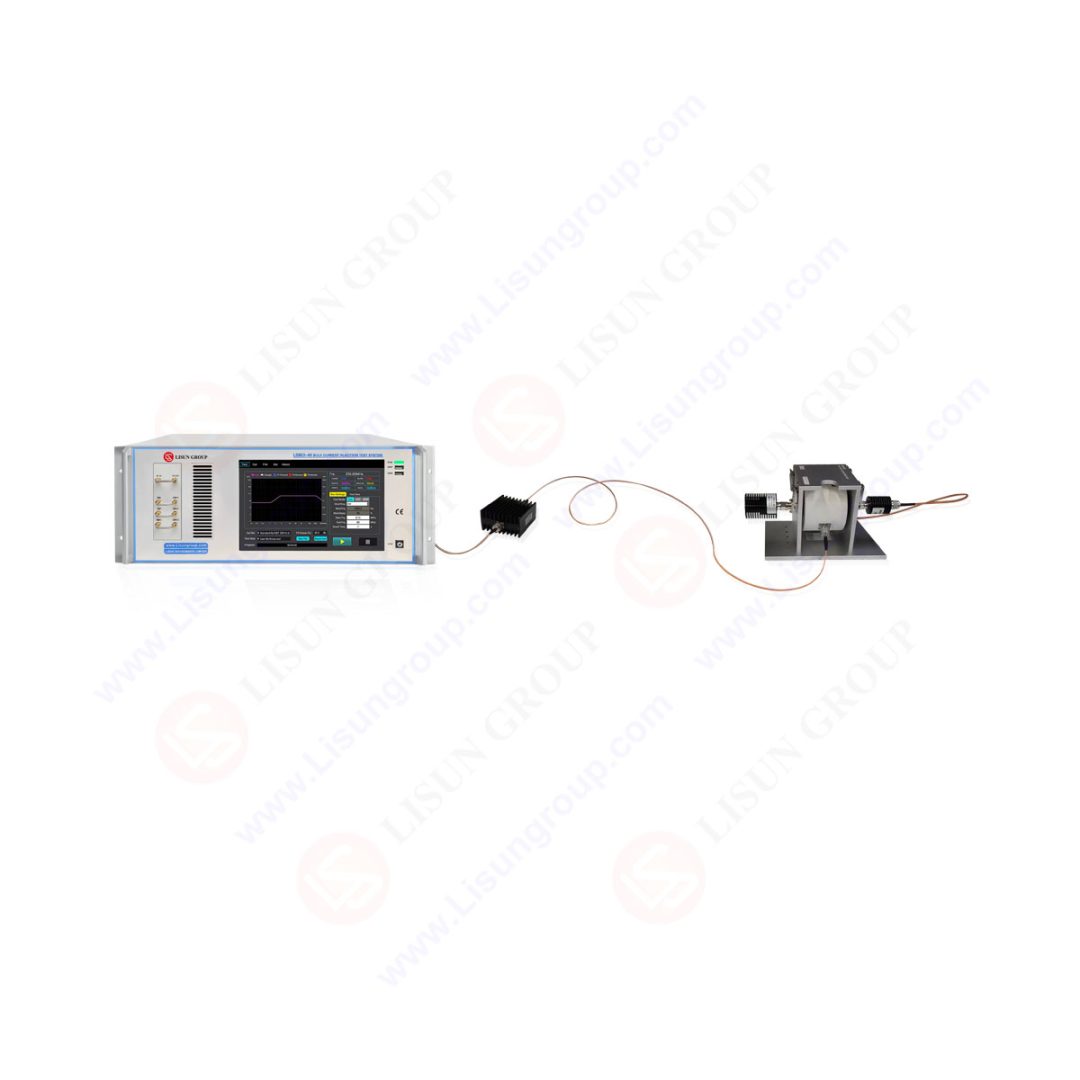

LSBCI-40大电流注入测试系统（BCI，Bulk Current Injection）是LISUN专为汽车电子、轨道交通及工业控制领域设计的电磁抗扰度测试设备，核心功能是模拟电子设备在复杂电磁环境中受到的射频传导干扰。该系统通过向被测设备的电缆束注入规定强度的射频电流，评估设备在射频干扰下的工作稳定性，提前发现因电磁兼容问题导致的功能异常（如信号失真、控制失灵等），为产品通过国际 EMC 认证提供关键测试支撑。

参考标准：

标准号	标准名称
GB/T 33014.4-2016	道路车辆电气 / 电子部件对窄带辐射电磁能的抗扰性试验方法第 4 部分：大电流注入
ISO 11452-4:2020	Road vehicles — Component test methods for electrical disturbances from narrowband radiated electromagnetic energy — Part 4: Bulk current injection (BCI)
SAE J1113/4-2020	SAE Standard — Electromagnetic Compatibility Measurement Procedures and Limits for Components and Subsystems — Part 4: Bulk Current Injection (BCI)

系统配置和规格参数：

1、测试主机
测试电流	开环法测试（替代法测试）≤300mA；闭环法测试≤200mA（全自动校准、全自动测试及测试过程中输出功率监测）
输出阻抗	50Ω
电压驻波比	≤1.2
中英文软件	支持Win7，Win8和Win10，Win11
2、信号源（内置）
频率	9kHz~3GHz
输出电平	-60~10dBm
非调制信号	连续波
调制模式	幅度调制频率：0.1Hz~500kHz；调制深度：0~100%
调制模式	脉冲调制频率：0.1Hz~20kHz；占空比：1~100%
3、功率放大器（内置）
输出频率	100kHz~400MHz（可扩展至1GHz）
最大输出功率	125W（线性功率）
谐波	＜15dBc
4、功率计（内置）
输入频率	9kHz~3GHz
输入功率	-40dBm~+30dBm
5、定向耦合器（主机内置）：耦合度40dB
6、F-120-6A电流注入探头：最大输入功率1000W
7、F-52B电流监视探头：最大输入功率1000W
8、FCC-BCICF-1电流注入探头校准夹具：流注入探头的固定夹具
9、人工电源网络
符合标准	CISPR 16-1-2，CISPR 25，ISO 7637-2，ISO 11452-4，MIL-STD-461F，ECE R10
频率范围/阻抗	0.1~150 MHz / (5 µH + 1 Ohm) \|\| 50 Ohm (+/- 10 %)
最大持续电流/最大短时电流	200A/250A
最大电压	DC1000V, AC50/60Hz是400Vrms, AC400Hz是300Vrms
10、测试桌
BCI测试桌	210.9m
BCI接地	耦合板边条300mm的间隔的接地，每个接地条长宽比7:1，材料：黄铜
参考接地板	212mm，材料：黄铜
11、电磁屏蔽柜：SDR-4000B，内部尺寸为400012001800mm（选配，尺寸可根据客户要求设计）

第一部分：测试步骤：
A、测试前在校准夹具验证电流注入探头所产生的骚扰电流达到要求后，再将电流探头钳于待测线束的指定位置
B、以校准得到的前向功率为准，对线束施加干扰，测试过程中并不监控电流强度，也不再调整前向功率
C、线束的长度，电流注入探头与被测线束的相对距离都会影响骚扰电磁场在被测线束上的耦合程度

第二部分：测试结果判定：开环法的判定主要分为5的等级，每个等级代表不同的测试结果。
A、EUT的功能或性能一直正常，无任何异常。
B、所有的功能或者性能在干扰状态下，一个或者多个功能/性能偏移指定的容差，但所有的功能或者性能在干扰移除后恢复到规定的容差限值内，并储存数据不能有任何的异常现象发生。
C、一个或者多个功能/性能丧失，但在施加干扰之后EUT自动恢复到正常模式。
D、一个或者多个功能/性能丧失，但在施加干扰之后通过人为干预的方式恢复到正常模式。
E、一个或者多个功能/性能丧失，但在施加干扰之后并不能恢复到正常模式。

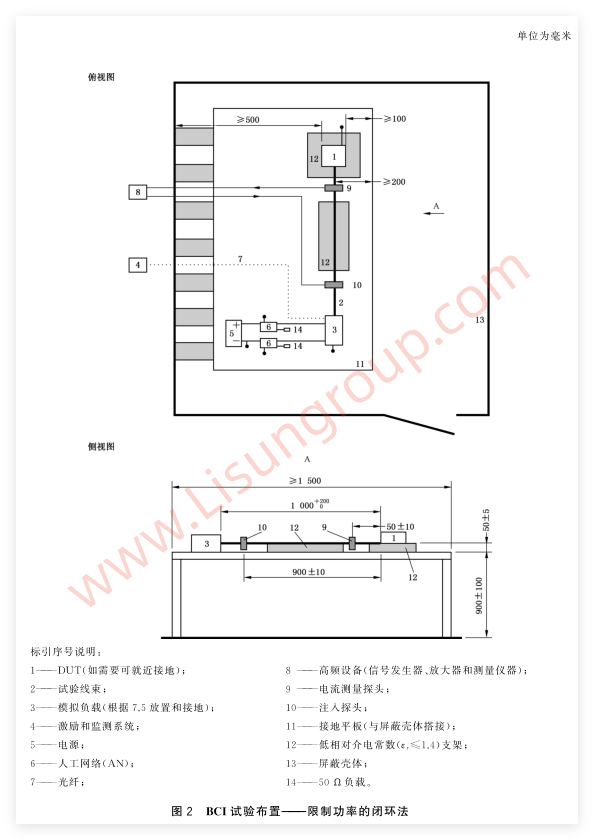

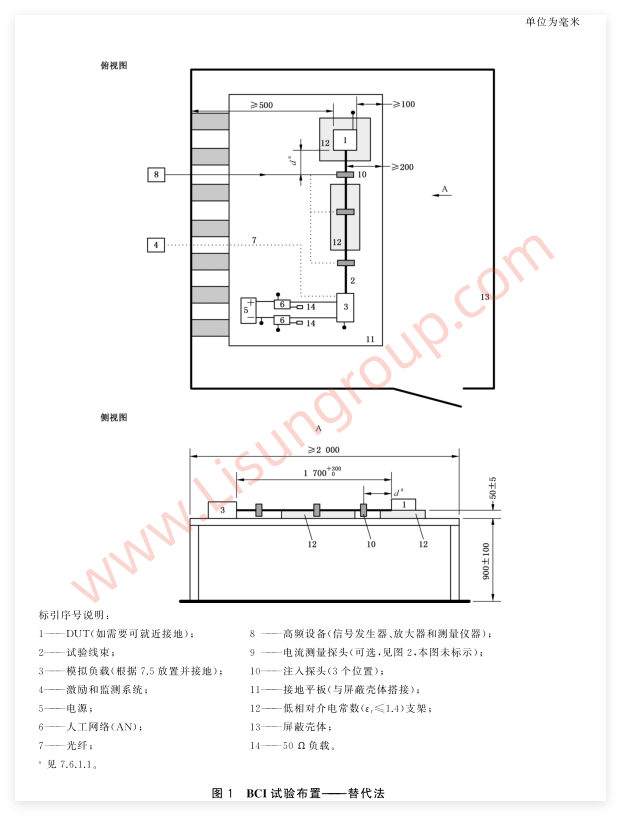

第三部分：测试系统布置（参考ISO 11452-4图2、图1和图3）：
1、参考接地平面：参考地平面采用大于0.5mm厚度的金属板，最好采用黄铜，试验台和参考地平面的长宽尺寸最小1700*1000mm；接地材料阻抗不大于2.5毫欧，间隔不大于300mm；
2、人工电源网络：对于远端接地需使用2个人工电源网络，对于近端接地只需使用1个人工电源网络（接于正极）；
3、EUT的摆放：被测品应置于绝缘，低介电常数（不大于1.4），且厚度为50（±5）mm的材料上。测试线束EUT和模拟负载的线束总厂应为：1000（±100）mm，测试线束应置于绝缘、介电常数（不大于1.4），且厚度为50（±5）mm的材料上。
4、大电流注入探头：注入探头所在的位置距离EUT的距离d要求如下：
d=(150±10)mm
d=(450±10)mm
d=(750±10)mm
