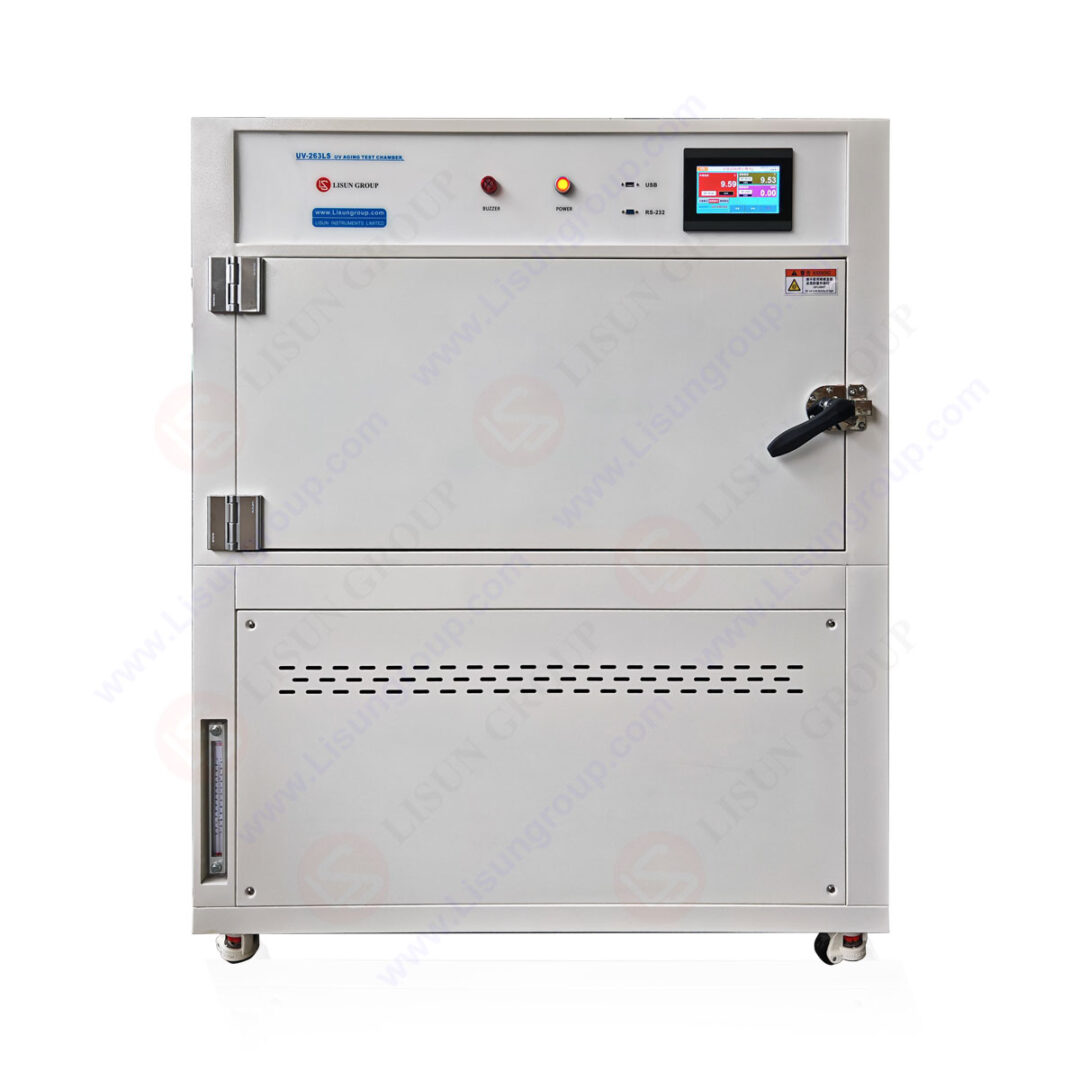

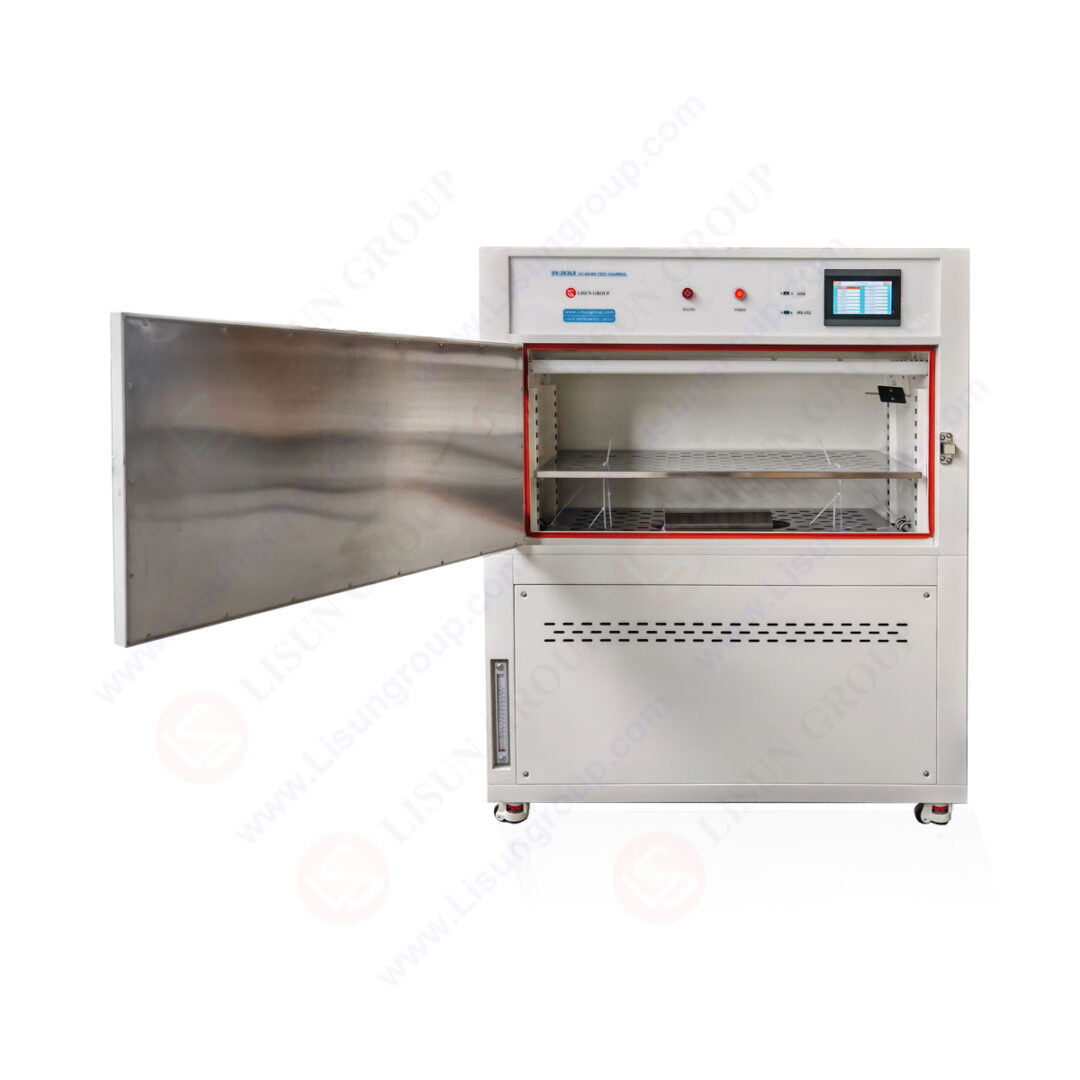

产品型号: UV-263LS
您的电子邮件地址不会被公开。 必需的地方已做标记 *
UV 紫外加速老化试验箱(又称 UV 老化箱、紫外灯耐候老化试验箱、紫外线老化试验机),是材料耐候性测试的专业设备。它以 UV 紫外灯模拟自然阳光的紫外辐射,通过冷凝、水喷淋系统还原露水与雨水环境,并整合高温、高湿等条件形成循环测试程序,可在数天或数周内,重现材料在户外需数月至数年才出现的老化损伤。
其测试原理基于模拟环境加速老化:利用 UV 紫外灯模拟阳光照射,冷凝湿气模拟雨水和露水,将材料置于光照与潮气交替的循环程序中,在特定温度下加速老化,快速获取耐候性数据。
该设备广泛应用于涂料、树脂、塑料、橡胶等行业,覆盖汽车、电子、医药等领域。可模拟阳光、雨水、露水对材料造成的褪色、粉化、开裂等危害,帮助企业筛选新材料、优化配方、评估材料性能,为产品质量提升与研发进程加速提供关键支撑。
参考标准:
标准号 | 标准名称 |
GB/T 14522-2008 | 《机械工业产品用塑料、涂料、橡胶材料人工气候老化试验方法 荧光紫外灯》 |
GB/T 16422.3-2014 | 《塑料 实验室光源暴露试验方法 第 3 部分 荧光紫外灯》 |
GB/T 16585-1996 | 《硫化橡胶人工气候老化 (荧光紫外灯) 试验方法》 |
AATCC TM186 | Standard Practice for Accelerated Aging of Nonmetallic Materials: Fluorescent UV/Condensation |
ASTM D3794 | Standard Test Methods for Resistance of Organic Coatings to the Effects of Accelerated Weathering |
ASTM D4329 | Standard Practice for Exposure of Plastics to Fluorescent Ultraviolet Lamps |
ASTM G151 | Standard Practice for Operating Light – and Water – Exposure Apparatus (Fluorescent UV – Condensation Type) for Exposure of Nonmetallic Materials |
ASTM G154 | Standard Specification for Fluorescent Ultraviolet – Lamp Apparatus for Exposure of Nonmetallic Materials |
ASTM G53 | Standard Practice for Operating Light – and Water – Exposure Apparatus (Fluorescent UV – Condensation Type) for Exposure of Nonmetallic Materials |
ASTM D4329 | Standard Practice for Exposure of Plastics to Fluorescent Ultraviolet Lamps |
DIN 53384 | Testing of plastics; artificial weathering, artificial light exposure and xenon arc exposure of plastics |
ISO 11507 | Plastics – Determination of resistance to photo – oxidation in the laboratory by measurement of changes in properties after exposure to fluorescent ultraviolet (UV – A) radiation |
ISO 4892-3:2013 | Plastics – Methods of exposure to laboratory light sources – Part 3: Fluorescent ultraviolet lamps |
JIS D0205 | Test methods for weather resistance of automotive parts |
SAE J2020 | Fluorescent Ultraviolet (UV) Condensation Exposure of Automotive Interior Nonmetallic Materials |
规格参数:

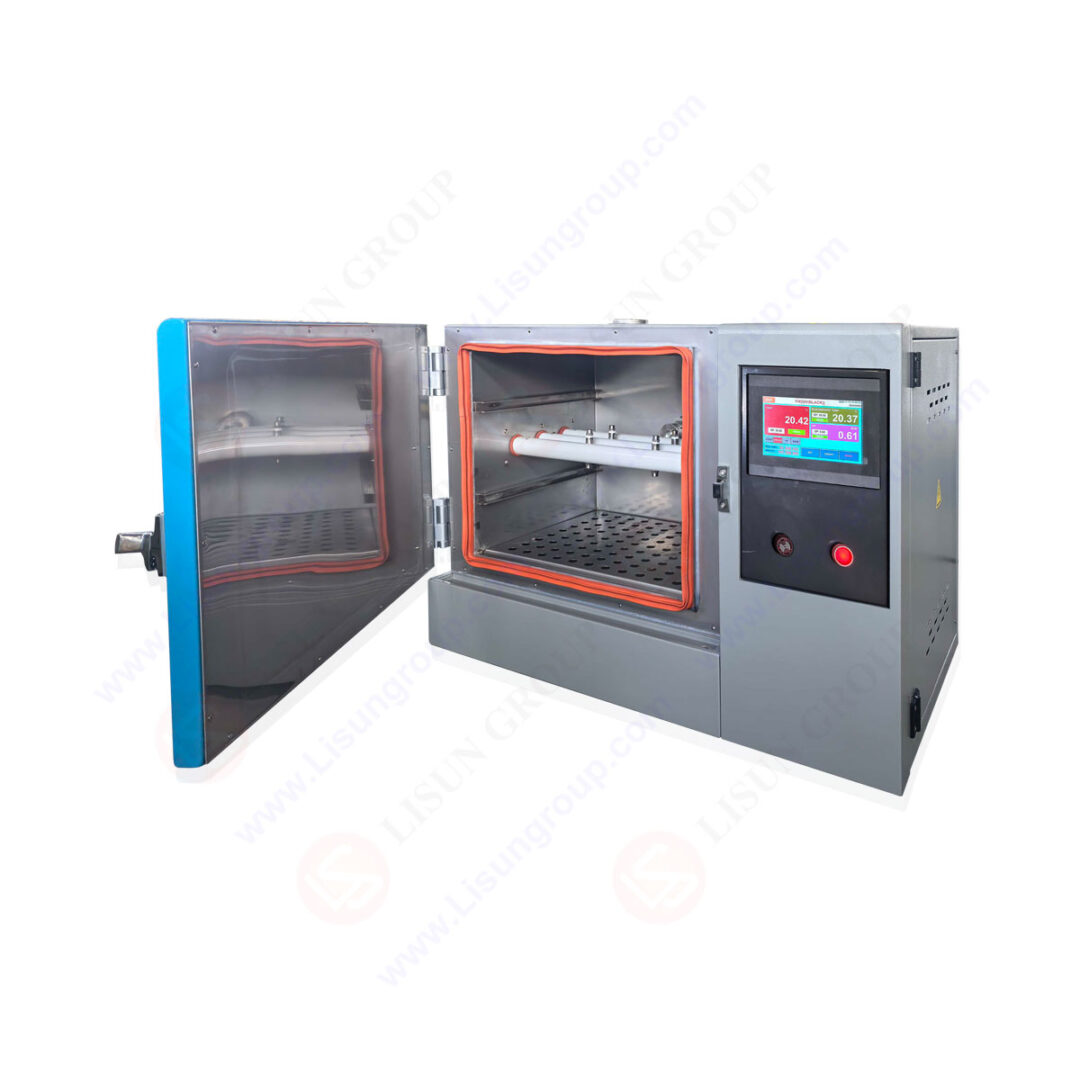

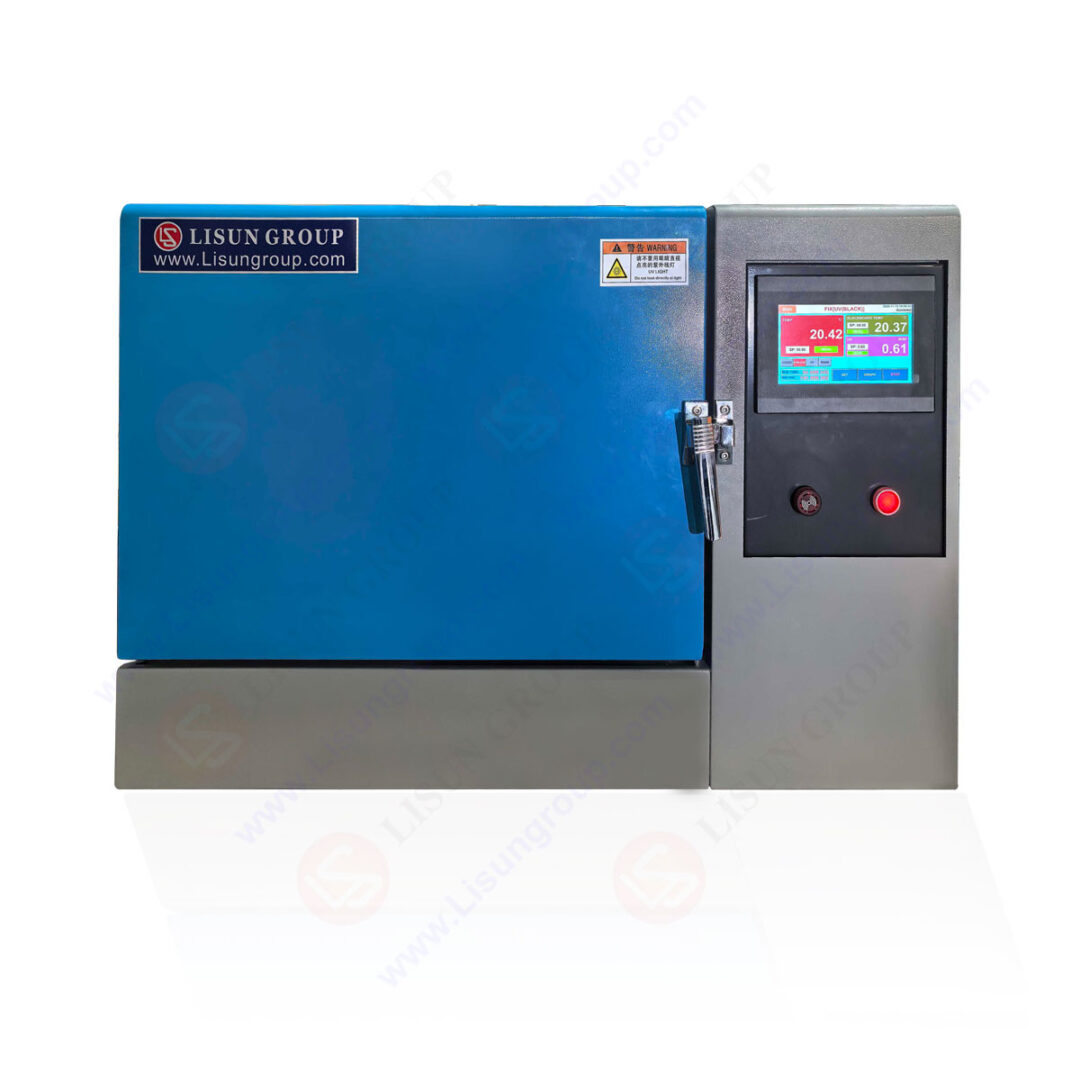

LISUN型号 | UV-263LV | UV-263LS | UV-263LT |
箱体结构 | 梯形内箱 | 方形内箱 | 台式箱体 |
内箱尺寸(W*D*H) | 450*1140*500mm | 550*1140*450mm | 最大: 400*320*350mm |
外箱尺寸(W*D*H) | 600*1325*1500mm | 650*1300*1750mm | 770*560*610mm |
温度范围 | RT+10℃~70℃ | ||
温度波动度 | ≤±1℃ | ||
温度均匀度 | ≤±2℃ | ||
湿度范围 | ≥75%RH | ||
内外箱材质 | S304不锈钢 | ||
控制系统 | LCD可程式控制器模拟紫外、雨淋、高温、高湿、凝露、黑暗等 | ||
UV灯管规格 | 美国ATLAS灯管8支长1200mm,功率40W/支,寿命1000h/支 | 中国产20W/支,共3支 | |
UV灯管波长范围 | 标配UVA-340灯管:波长范围315~400nm,峰值波长340nm (可选配UVB-313灯管:波长范围280~315nm,峰值波长313nm;另可选配UVA-351灯管:波长范围315~400nm,峰值波长351nm) | 标配UVA-340C灯管:波长范围315~400nm,其峰值波长340nm(可选配UVB-313C和UVA-351C) | |
辐照强度 | 0.35~1.2W/㎡可调(已集成辐照度测试仪) | UVA: 0.7W/m2 @340nm | |
辐照黑板温度 | 50℃~70℃ | ||
试样与灯管距离 | 50±3mm | 50~500mm可调 | 50±3mm |
灯管间距离 | 35mm | ||
试样尺寸 | 75x240mm(12 块)或 75x120mm(24 块),厚度空间 5mm | 不规则试样 | |
试验时间 | 0~9999H、M、S可调 | ||
水源及耗量 | 洁净水或蒸馏水8~10升/天(需方自备) | ||
电源电压 | 单相AC220~240V,50/60HZ,5KVA Max |
测试步骤:
1. 样品准备:
按标准裁切具有代表性的样品(如塑料板材 150*70*3mm),使用 LISUN力汕HSCD-860手持式分光测色仪测试初始色差值、使用LISUN力汕AGM-500光泽度计测试初始光泽度值、使用LISUN力汕PULL-500KG 拉力试验机测试初始拉伸强度,并记录数据用于对比。将准备好的样品妥善包装,防止在搬运过程中受到污染或损伤,随后即可开展试验设备检查与准备工作。
2. 试验设备检查与准备:
确认 UV-263LS 紫外老化试验箱设备外观及部件连接,确保冷凝、水喷淋系统正常,水箱水量充足且水质达标(电导率<5us/cm 等);校准辐照强度校准装置。
3. 试验条件设置:
3.1 光源:依需求选 UVA-340紫外灯管(模拟自然紫外)或 UVB-313紫外灯管(高能短波紫外)。
3.2 辐照强度:设定为 0.55W/㎡/nm 左右,通过设备精准调节。
3.3 温度:光照阶段可选 50~70℃(优先 60℃),冷凝阶段 50℃,容差 ±2℃。
3.4 湿度:按需设置(如 95% RH)。
3.5 循环周期:选择 4H 光照 + 4H 冷凝或 8H 光照 + 4H 冷凝模式。
4. 样品放置:
将样品固定于试验架,面朝UV 紫外灯管,未填满处用黑板封闭,保证箱内环境均匀。
5. 试验运行:
关闭箱门启动设备,运行中定期观察设备状态(温度、湿度、功能运作等),每 250 小时检查样品外观并拍照记录。
6. 中间检测和试验结束时检测:
试验中途或达到设定循环次数或时间后,取出样品。使用 LISUN力汕HSCD-860手持式分光测色仪测试色差值、使用LISUN力汕AGM-500光泽度计测试光泽度值、使用LISUN力汕PULL-500KG 拉力试验机测试拉伸强度,跟踪老化变化。
7. 结果评估
7.1 外观评定:用 LISUN 响应设备检测光泽、颜色等变化,观察粉化、裂纹等现象。
7.2 其它性能评定:对橡胶、塑料等材料进行抗拉、冲击等性能测试,对比初始数据评估老化程度。
力汕 UV-263LS 紫外老化试验箱 -售后常见问题解答(FAQ)
力汕 UV-263LS 紫外老化试验箱已经在市场上销售了10多年,力汕工程师服务团队已经总结了大部分售后问答。请仔细阅读,如果你在使用仪器时有一些问题,你可以自己解决大部分问题。力汕将继续更新本页面,更多常见问题可在此主题链接中找到。
