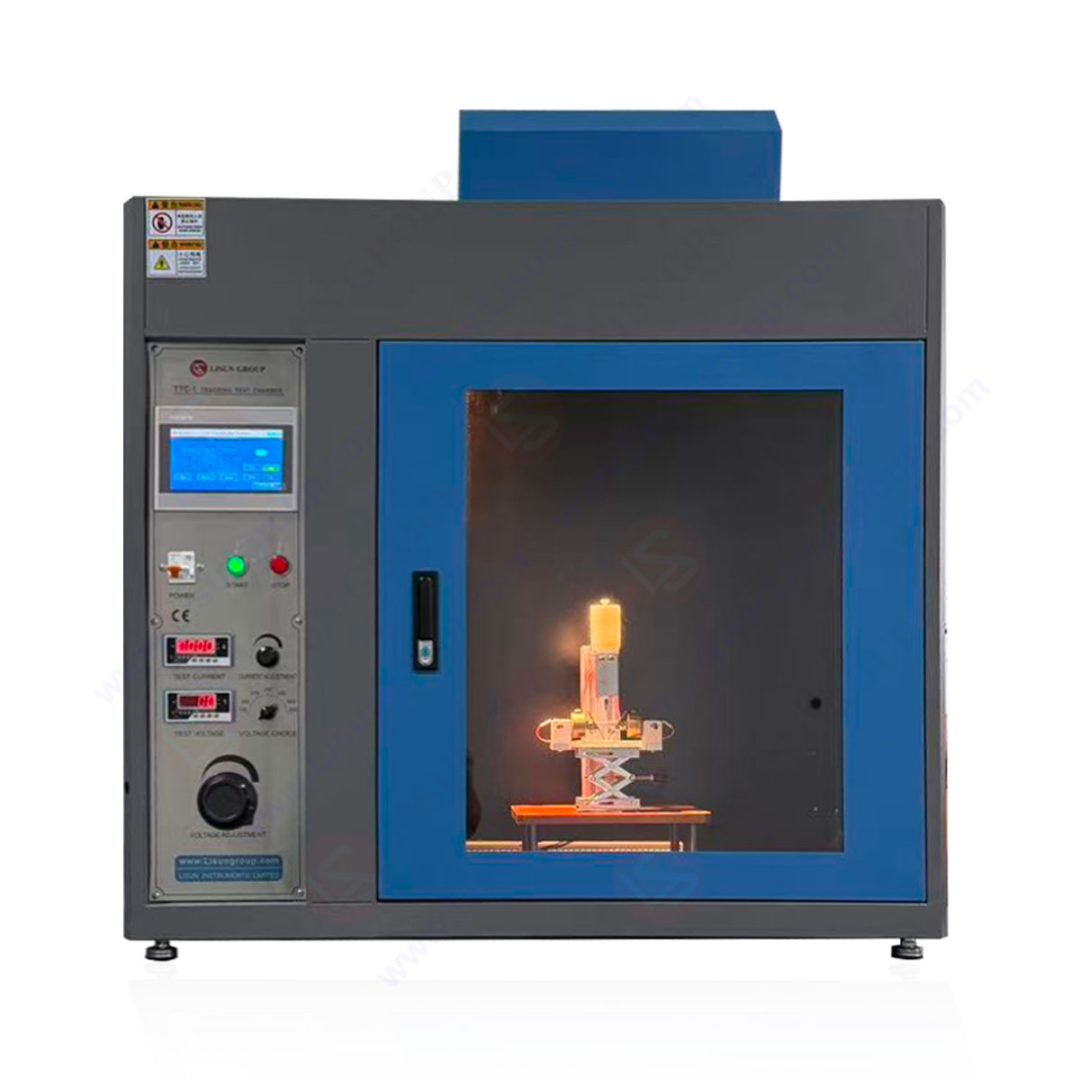

漏电起痕测试仪

产品型号: TTC-1

获取报价

您的电子邮件地址不会被公开。 必需的地方已做标记 *

=
  • 描述
  • 视频
  • 下载
  • 耐漏电起痕试验主要是模拟家用电器产品在实际使用中不同极性带电部件在绝缘材料表面沉积的导电物质是否引起绝缘材料表面爬电、击穿短路和起火危险而进行的检验。电器产品在使用过程中,由于环境的枵染导致绝缘材料表面有污物、潮气而产生漏电,由此诱发的腐蚀而损坏绝缘性能。

    实验原理:漏电起痕试验是在固体绝缘材料表面上,在规定尺寸(2mm×5mm) 的铂电极之间,-施加某一电压并定时(30s)定高度(35mm)滴下规定液滴体积的导电液体(0.1%NH 4CL),用以评价固体绝缘材料表面在电场和潮湿或污染介质联合作用下的耐漏电性能,测定其相比电痕化指数(CTI) 和耐电痕化指数(PTI) 。

    标准
    GB4207(IEC60112) 《固体绝缘材料耐电痕化指数和相比电痕化指数的测定方法》
    GB/T 5169.11-2006(IEC60695 )《电工电子产品着火危险试验.第11部分:灼热丝/热丝基本试验方法.成品的灼热丝可燃性试验方法》
    GB7000 IEC60598-1 《灯具第1部分一般要求与试验》
    GB4207 IEC60112 《固体绝缘材料耐电痕化指数和相比电痕化指数的测定方法》
    IEC60335-1 clause 29.2 and Annex N” Household and similiar electrical appliances – Safety – Part 1:General Requirement”
    IEC 60065:2014 clause 13.4 “Audio, video and similar electronic apparatus – Safety requirements”
    IEC 60884-1 “Plugs and socket-outlets for household and similar purposes – Part 1: General requirements”
    UL746A “UL Standard for Safety Polymeric Materials – Short Term Property Evaluations”
    ASTM D3638-92 “Standard Test Method for Comparative Tracking Index of Electrical Insulating Materials”

    技术参数:
    1) 采用矩形铂金电极,纯度>99%
    2) 每个电 极可以施加在样品上压力为1.0 ± 0.05N
    3) 测试电压为100~600V (48~60Hz), 可调
    4) 当短路电流在1.0 ± 0.1A时,电压跌落不超过10%
    5) 测试时,短路电流超过2S保持在0.5A时,则电流关闭,显示样品未通过测试
    6) 液体滴落装置可以调节液体滴落距离:30-40mm(可调),液滴体积:44~55滴/1cm3. 液滴时间间隔:30S ± 5S(可调)
    7) 内径尺寸:800x800x800mm, 外箱尺寸:1120x520x1250mm(特殊尺寸可定做)
