射频电流探头测量什么？—— 解读有线端口共模干扰电流的测量原理与技术实现

摘要

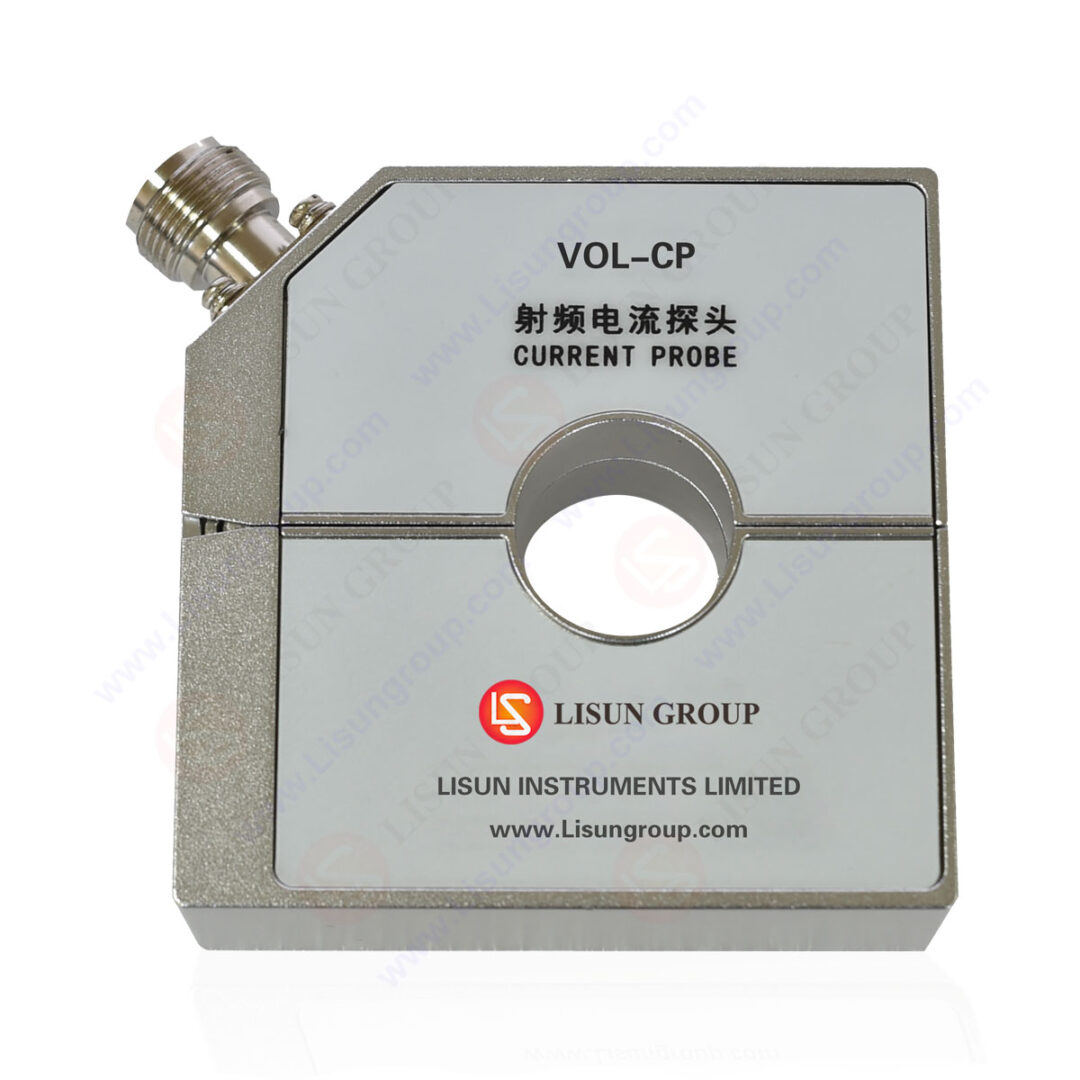

射频电流探头测量什么？这是一个涉及电磁兼容（EMC）测试核心技术的根本性问题。射频电流探头是一种非接触式传感器，专门用于测量导线或电缆中流过的、频率通常在9 kHz至300 MHz甚至更高范围内的射频干扰电流，特别是共模干扰电流。它在评估电子电气设备的传导骚扰发射、排查电磁干扰（EMI）问题中扮演着不可替代的角色。本文旨在系统解答射频电流探头的工作原理、核心性能参数及其在主流EMC标准（如CISPR 15, GB/T 17743）中的应用。文章将深入分析其转移导纳特性，并以力汕电子（LISUN）的VOL-CP型射频电流探头为例，阐述如何利用该设备精准测量照明设备等产品的有线网络端口骚扰电压，为产品EMC设计与认证测试提供关键技术指导。

引言
在电磁兼容测试领域，工程师们常使用频谱分析仪或接收机测量设备的辐射发射或通过电源线传导的骚扰电压。然而，对于除电源端口外的其他有线接口（如数据线、控制线、通信线），其产生的射频干扰能量如何量化？射频电流探头测量什么？其答案正是这些线缆上不希望存在的、可能引起周边设备性能降级的射频干扰电流。与需要断开线路的电压探头不同，射频电流探头通过卡钳式的非侵入设计，能够在不影响被测电路正常工作的情况下，直接套在待测线缆上，将导线中的高频电流信号按比例转换为电压信号供接收设备分析。理解其测量对象与原理，是进行精准EMC诊断与合规性验证的基础。本文将解析射频电流探头的核心功能，并展示其在标准测试中的应用。

一、 射频电流探头的测量对象与工作原理

1.1 核心测量对象：共模干扰电流
射频电流探头主要测量的是导线上的共模电流。在EMC语境下，干扰电流分为差模电流和共模电流：

• 差模电流：在信号线/电源线与回流线之间流动的电流，是电路功能性电流的一部分。
• 共模电流：在信号线/电源线与参考地（如大地、设备外壳）之间流动的电流，通常由电路内部开关噪声、寄生电容耦合等因素产生，是造成辐射发射和传导骚扰的主要来源。

射频电流探头对差模电流的耦合效率很低，而对共模电流极其敏感。因此，它本质上是测量线缆作为天线辐射或接收电磁能量的潜在能力，即测量线缆上的非预期共模干扰电流。

1.2 工作原理：电流-电压转换器
射频电流探头本质上是一个宽频带的电流-电压转换器。其核心是一个环形磁芯（通常是铁氧体材料），磁芯上绕有线圈。当被测导线穿过探头中心孔时，导线中的射频电流会在其周围产生交变磁场，该磁场在探头的环形磁芯中感应出相应的磁通，进而在探头的线圈两端产生一个感应电压。此感应电压（V_out）与导线中的电流（I_in）成正比，比例系数即为探头的转移阻抗（Z_t）或 转移导纳（Y_t）。 关系式为：V_out = Z_t * I_in。在工程中更常用其对数形式，即转移导纳（单位：dB S），它直观地反映了探头在不同频率下的灵敏度。

二、 核心性能指标解读：以频率响应特性为核心

一张典型的频率-转移导纳特性曲线图是理解探头性能的关键。以提供的曲线为例，其揭示了VOL-CP探头在不同频段的响应特性：

• 低频段（如<150 kHz）：曲线呈现高增益后快速衰减。这是因为探头本质上是一个互感器，其输出电压与电流的变化率（di/dt）成正比，对低频电流灵敏度自然下降。此区域通常不是标准测试的关注重点。
• 平坦区（如0.15 MHz – 160 MHz）：这是探头的核心工作频段。在此区间内，转移导纳曲线相对平坦（变化在±3dB以内），意味着探头在该宽频带内具有稳定、可预测的灵敏度（VOL-CP约为-15.4 dB S）。平坦区的存在使得测量结果在不同频率点具有可比性，无需频繁进行复杂的频率补偿。
• 高频段（>160 MHz）：曲线开始缓慢上升，表明探头的灵敏度有所变化。这通常与探头内部的分布参数（寄生电容、电感）有关。使用时需参考校准数据。

三、 标准应用场景：照明设备有线端口骚扰电压测试

第二张系统框图清晰地展示了射频电流探头在标准测试中的典型应用。以照明设备（如LED驱动器）的EMC测试为例，依据 CISPR 15 / GB/T 17743 标准：

• 测试对象：被测设备（EUT）除电源端口外的其他有线端口，例如DALI控制线、有线网络接口、低压输出线（ELV）等。
• 测试配置：将EUT放置在参考接地平面上，其待测线缆按要求布置。将射频电流探头（如VOL-CP）卡在该线缆上，距离EUT端口规定距离（通常为一定长度）。
• 测量系统：探头的输出通过同轴电缆（特性阻抗50Ω）连接到EMI接收机（如EMI-9KB）。接收机测量的是探头输出的电压，再根据探头在该频率点的转移导纳（可从校准曲线查得），换算出线缆中实际的射频干扰电流值。标准中规定的骚扰电压限值，正是基于此电流测量结果，并考虑了一个标准化的人工电源网络（AMN）或电压探头的阻抗模型后等效得出的。

此方法避免了直接并联电压探头对电路负载的影响，实现了对非电源端口传导骚扰的精准、可重复测量。

四、 关键性能参数与选型要点

选择一款合格的射频电流探头，需重点关注以下性能参数，它们共同决定了测量的准确性与可靠性。

表1：射频电流探头（以VOL-CP为例）关键性能参数及意义

参数项目	技术指标（以VOL-CP为例）	参数意义与选型考量
可用频率范围	20 Hz – 300 MHz	定义了探头可工作的总频率跨度，需覆盖目标测试标准要求的频段（如CISPR 15要求9 kHz – 30 MHz）。
平坦区范围 (-3dB)	0.15 MHz – 160 MHz	核心指标。平坦区内探头灵敏度稳定，测量结果最可靠。确保被测设备的主要骚扰频率落在此区间内。
转移导纳 (平坦区)	约 -15.4 dB S	表示探头的灵敏度。该值需稳定且已知，用于将接收机读数精确转换为电流值。
插入阻抗	≤ 0.8 Ω	探头套入导线后对原有电路引入的额外阻抗。该值越小，探头对被测电路的干扰越小。
被测电流限值	100A (<400Hz), 2A (RF CW)	规定了探头能安全承载的最大连续电流（工频/RF），防止磁芯饱和或损坏。
驻波比 (VSWR)	< 2 (f ≥ 10 MHz)	反映探头输出端与50Ω传输线（接接收机）的匹配程度。VSWR越小，信号反射越小，高频测量越准确。
抗外磁场能力	> 40 dB	表征探头对外部空间磁场干扰的抑制能力。在复杂电磁环境中，高抗扰度能保证测量只针对套入的导线电流。
探头内径	22 mm	决定了所能容纳的最大线缆直径或线束尺寸。

结论

射频电流探头测量什么？ 它精准测量的是电子设备有线端口线缆上非预期的、可能导致电磁兼容问题的射频共模干扰电流。通过将不可直接测量的电流转换为可测量的电压，它成为执行CISPR 15、GB/T 17743等标准中有线端口骚扰电压测试的唯一有效工具。一款如力汕电子VOL-CP这样的高性能探头，其宽而平坦的频率响应、低插入阻抗、高抗外磁场干扰能力，确保了测量数据在宽广频带内的准确性与可重复性。对于照明、家电、IT设备等领域的EMC工程师而言，深入理解射频电流探头的测量原理与性能参数，不仅是完成合规性测试的必需，更是进行深度EMC问题诊断与设计优化的利器。正确选择和使用探头，意味着能更清晰地“听见”设备线缆发出的电磁“噪音”，从而为打造更安静、更兼容的电子产品奠定坚实基础。
