基于先进 半导体芯片 CDM ESD 试验设备 的 IC 组件全方位测试指南

摘要
在半导体芯片生产、运输以及装配全流程中，带电器件模式静电放电是造成集成电路非预期失效的重要诱因，该类失效具备隐蔽性强、脉冲持续时间极短、失效复现难度高等特点，普通人体模型HBM、机器模型MM测试无法完全覆盖该类失效风险。半导体芯片 CDM ESD 试验设备可以复现器件自身带电后接触接地导体的瞬态放电现象，完成IC组件的静电耐受能力评估。本文以力汕ESD‑CDM CDM半导体静电放电发生器为研究对象, 围绕半导体芯片 CDM ESD 试验设备的工作原理、硬件构成、标准适配、完整测试流程以及工程应用价值展开论述，为半导体器件可靠性研发、量产质检以及国际合规认证提供完整可落地的测试参考方案。

引言
半导体器件在流水线搬运、封装转运、自动化装配过程中，芯片会通过摩擦、电场感应的方式积累静电电荷，当器件管脚接触接地夹具、PCB焊盘或者自动化设备金属部件时，会发生纳秒级的瞬时放电，也就是CDM带电器件模式静电放电事件。该放电脉冲持续时间往往不足1ns，峰值电流最高可达数十安培，虽然整体放电能量不高，但功率密度极高，容易直接击穿芯片栅氧化层，造成芯片内部电路烧毁、参数漂移或者功能永久失效。很多芯片在出厂检测阶段功能完好，但是经过流转装配之后出现莫名故障，很大一部分原因就是CDM静电冲击带来的隐性损伤，这类损伤很难通过常规外观检测发现。

传统的ESD测试设备大多聚焦人体模型与机器模型，设备架构、波形采集能力无法匹配CDM测试严苛要求，普遍存在操作流程繁琐、放电波形稳定性不足、电压控制误差大等问题。半导体芯片 CDM ESD 试验设备专门针对带电器件接触放电场景开发，依托电荷注入‑接触放电一体化设计，能够精准管控带电电压、放电接触速度，完整捕获瞬态电流波形，量化芯片抗CDM静电冲击的耐受极限，提前识别器件设计缺陷，降低后期量产与应用阶段的失效概率。

半导体芯片 CDM ESD 试验设备硬件架构与核心参数

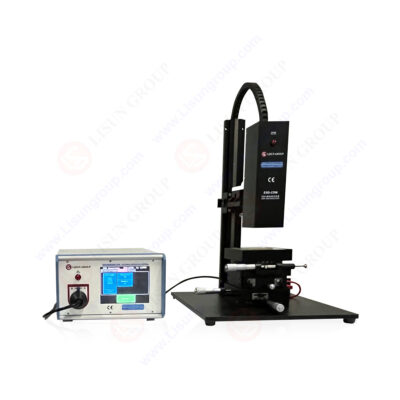

LISUN力汕ESD‑CDM CDM半导体静电放电发生器整套系统由直流高压源、测试主机、静电测试探针三个核心单元组成，整套设备既可以独立运行完成CDM模式测试，也可以和ESD‑883D半导体静电放电发生器共用主机，拓展实现CDM+HBM+MM三种ESD模型复合测试，满足多维度器件静电敏感度评价需求。直流高压源负责输出可控的正负高压，完成被测器件的场感应带电；测试主机承载被测IC，具备三维位移调节与高压绝缘防护结构；静电测试探针完成接触放电动作，同时集成衰减器，对外输出放电电流波形信号，外接示波器完成波形记录分析。设备关键硬件参数汇总如下表。

测试主机内部设置高压隔离防护结构，对高压感应板做绝缘隔离处理，规避高压漏电带来的安全风险，保障操作人员设备使用安全。高压感应板搭配FR4隔离板组成测试承载平台，FR4材料符合JEDEC相关标准对CDM测试平台材质要求，能够生成均匀稳定的静电感应场，保障器件充电过程电荷分布均匀。静电测试探针物理尺寸Φ1.5mm，伸缩长度约3mm，适配DIP、SOP、QFP、BGA、TO等各类主流半导体封装器件，探针搭配专用衰减器，预留信号采集接口，可以直接对接示波器，实现纳秒级放电脉冲的波形采集。设备配置中英文安卓触控操作屏幕，测试参数一键配置，测试电压、电流波形等测试数据可以直接存储，提升测试重复性与测试效率。

适配测试标准体系
半导体芯片 CDM ESD 试验设备ESD‑CDM完整兼容国内外主流CDM静电放电测试标准，国际层面包含ANSI/ESDA/JEDEC JS‑002‑2014、IEC 60749‑28:2022、AEC‑Q100‑011、EIA/JESD22‑C101、JEITA ED‑4701/300 Test Method305等，国内对应执行GB/T 4937.28‑2024《半导体器件 机械和气候试验方法 第28部分：静电放电敏感度试验 充电器件模型》，该国家标准等同转化IEC 60749‑28:2022国际标准。汽车电子芯片、消费类集成电路、功率半导体器件做器件级CDM静电敏感度分级、可靠性验证、第三方认证测试，都可以使用该套半导体芯片 CDM ESD 试验设备完成测试，测试输出的数据可以直接用于产品认证报告。

IC组件完整CDM测试操作流程
正式开展IC组件CDM测试时，需要严格遵循标准规范，保证定位精度、充电静置时间、探针移动速度等关键条件，减少人为操作引入的测试误差。第一步为IC器件安装，将被测半导体器件放置在隔离板之上，使用适配夹具完成固定，器件管脚朝上，确认器件无松动偏移，避免测试过程器件位移干扰放电效果。第二步进行位置校准，调节底座X/Y/Z三维调节旋钮，把待测管脚精准置于测试探针正下方中心位置，定位校准精度控制在0.1mm以内，满足JEDEC标准定位误差要求。第三步调试探针，手动移动探针到最大位移位置，缓慢向下移动，直到探针刚好接触器件管脚，严禁过度下压挤压造成芯片物理损伤，接触确认完成后，探针退回待命位置，探针距离管脚预留5‑10mm安全间隙。第四步预设设备参数，在触控界面设置探针垂直移动速度，针对封装脆弱的芯片，推荐设置0.5‑2cm/s，防止探针机械冲击损伤器件。第五步执行静电带电，设置高压源目标电压，通过高压感应板对器件进行场感应充电，静置1‑2秒，保证器件内部电荷充分均匀分布。第六步执行放电测试，启动探针自动下移程序，探针接触器件管脚完成CDM放电，放电瞬间电流信号经由衰减器传输至示波器，示波器采样率建议不低于1GHz，捕捉纳秒级脉冲波形，完成波形保存记录。完成单管脚单极性放电之后，切换高压极性，切换待测管脚，循环完成全部管脚的正负双向CDM放电应力测试，测试结束后对比测试前后器件电气参数与功能状态，判定器件CDM静电耐受等级。

工程应用价值与测试注意事项
半导体芯片 CDM ESD 试验设备在半导体产业链条中承担多重价值。在芯片研发阶段，设计工程师可以借助这套设备定位芯片内部CDM失效薄弱点，优化片上ESD防护电路设计；在芯片封装厂，可用于来料检验、成品可靠性筛选，提前筛除CDM耐受能力不达标的产品；面向车规芯片等需要合规认证的产品，设备输出的测试数据可以支撑AEC‑Q100等认证项目。需要注意，CDM放电脉冲属于皮秒‑纳秒级别高速信号，整套测试系统线缆、衰减器、示波器带宽会直接影响波形保真效果，在实际测试工作中，需要定期完成系统校准，保证电压误差、电流波形指标符合标准要求。不同封装体积的器件充电饱和时间存在差异，大尺寸封装器件需要适当延长充电静置时间，保障器件充电充分。

结语
随着半导体工艺节点持续缩小，芯片栅氧化层越来越薄，集成电路对于CDM静电冲击愈发敏感，CDM已经成为芯片失效的重要诱因。半导体芯片 CDM ESD 试验设备可以真实复现生产装配环节中的带电器件接触放电场景，实现高精度、高重复性的器件级CDM静电敏感度测试。力汕ESD‑CDM CDM半导体静电放电发生器突破传统CDM测试设备的短板，硬件结构、控制精度、标准适配能力都可以满足国内半导体行业研发、质检、认证的实际需求。企业在开展集成电路可靠性验证工作时，应当重视CDM维度测试，将半导体芯片 CDM ESD 试验设备纳入可靠性测试体系，从器件层面规避CDM静电带来的隐性失效，提升集成电路产品整体可靠性水平。
