为确保供应链安全：电子电气产品 RoHS 合规测试设备在质量控制中的关键作用

摘要
随着欧盟RoHS2.0管控范围不断扩充，电子电气出口企业面临更加严苛的有害物质管控要求，供应链物料的有害物质筛查已经成为产品合规的核心环节。RoHS 合规测试设备可以完成RoHS指令管控的各类限用物质检测，帮助企业识别原材料、零部件以及成品当中的有毒有害物质，规避出口通报、产品召回等贸易风险。本文以LISUN力汕EDX‑4 RoHS 2.0测试设备为研究对象，结合欧盟RoHS2.0修订指令(EU)2015/863法规背景，阐述RoHS 合规测试设备在电子电气供应链质量管控中的应用价值，介绍设备技术方案、系统构成、分析性能指标以及实际行业应用场景，为国内电子电气制造企业开展RoHS合规管控提供参考依据。

引言
2015年6月4日，欧盟官方公报OJ正式发布RoHS2.0修订指令(EU)2015/863，该指令在原有RoHS六项限用物质，即铅、镉、汞、六价铬、多溴联苯和多溴二苯醚的基础上，新增四种邻苯二甲酸盐列入RoHS2.0限制物质清单，并且确定从2019年7月22日起正式强制实施。其中传统六项重金属与溴系阻燃物质可以采用力汕EDX‑4 RoHS测试仪完成快速筛查，而新增的DEHP、BBP、DBP、DIBP四种邻苯二甲酸酯属于有机增塑剂，广泛应用于PVC线缆、塑料外壳、橡胶、粘合剂、油墨等电子电气零部件材料内部，传统X射线荧光设备无法实现有机邻苯物质的有效检测，企业必须配置专门针对邻苯筛查的RoHS 合规测试设备才能完成完整的RoHS2.0十项物质检测工作。

四种邻苯二甲酸酯具备内分泌干扰以及生殖毒性，欧盟法规规定均质材料中每一种邻苯物质的限值均为0.1%。大量电子电气产品的塑料、橡胶零部件会在原材料改性过程中引入邻苯类增塑剂，供应链上游来料如果管控不到位，即便成品组装环节没有添加相关物质，最终成品依然会出现邻苯超标问题。传统化学萃取检测方法需要复杂样品前处理，消耗大量化学试剂，产生废液废气，对实验室环境、操作人员专业能力都提出较高要求，很难满足工厂内部大批量来料快速筛查需求。RoHS 合规测试设备的快速筛查方案，能够弥补传统化学检测方式的短板，在供应链来料检验、成品出厂检测环节发挥重要作用。

RoHS 合规测试设备EDX‑4系统架构与核心性能
力汕EDX‑4 RoHS 2.0测试设备采用热裂解脱附结合气相色谱FID检测的技术路线，专门针对RoHS2.0新增四项邻苯二甲酸酯开展快速筛查，整套系统主要包含热裂解脱附仪、气相色谱仪、专用色谱柱、色谱工作站、电子天平、邻苯标准品、各类实验耗材以及配套气体发生设备。设备支持固体样品直接进样，无需超声萃取、化学试剂浸泡等前处理步骤，单样检测时长约20分钟，样品适用性覆盖易溶、难溶、不溶各类聚合物材料，相较于传统化学方法仅能适配70%左右样品，该设备可以实现100%样品覆盖。设备运行过程不产生废气废液，不需要复杂环评手续，普通配备空调、电源、氮气气源的普通实验室空间就可以完成设备部署。设备针对DIBP五种浓度梯度标样测试得到峰高与峰面积数据如下表。

热裂解脱附仪作为样品处理核心单元，裂解管温度区间可以从室温设置至450℃，升温速率大于500℃每分钟，裂解时间、吹扫时间、吹扫流量均可自由设定，能够将固体样品当中的四种邻苯物质热解析挥发，送入气相色谱系统。气相色谱仪搭载FID氢火焰离子检测器，检测器检测限Mt≤5×10‑12g/s，具备断气保护、基线电子补偿、故障自诊断功能，搭配进口专用色谱柱完成四种邻苯组分的有效分离。经过实验验证，该套RoHS 合规测试设备按照三倍信噪比计算最低检出限可以达到25ppm，优于PY‑GCMS常规50ppm检出限指标，线性相关系数大于0.998，精密度实验RSD为5.24%，可以满足企业内部物料快速筛查的性能需求。测试过程操作简单，固体样品只需要裁剪放置于石英管内部，使用石英棉固定，放入加热腔体即可启动检测，色谱工作站可以一键生成完整测试报告，降低操作人员的工作难度。

RoHS2.0法规下RoHS 合规测试设备的应用场景
在供应链质量管控流程当中，RoHS 合规测试设备可以应用于多个关键质量节点。第一是来料检验环节，电子电气企业的塑料粒子、橡胶颗粒、电缆线材、粘合剂、包装材料等上游物料入库阶段，利用设备开展邻苯快速筛查，在源头识别超标物料，阻断不合格原材料流入生产流水线，避免后续成品报废带来的经济损失。第二是新产品研发阶段，研发人员对新材料、新零部件开展有害物质评估，筛选合规原材料，优化产品物料选型，从设计端满足RoHS2.0法规要求。第三是成品出厂检验，针对耳机外壳、充电器塑料件、手机背板高分子材料等终端产品开展抽样检测，确认成品的邻苯含量是否符合欧盟管控限值。第四是供应链风险评估，当供应商发生变更、物料配方发生调整时，利用RoHS 合规测试设备完成比对测试，识别配方变动带来的有害物质超标风险。除电子电气行业之外，该设备同样适用于玩具、医疗器械、包装材料等需要管控邻苯二甲酸酯的行业。

从实际工程案例来看，耳机厂商PVC塑胶原料筛查、出口欧洲充电器PVC粉末检测、手机背板高分子材料测试等场景，均可以使用EDX‑4 RoHS 2.0测试设备完成固体直接进样检测，无需复杂前处理，能够快速输出筛查结果。需要注意，该设备定位企业内部快速筛查工具，当筛查结果接近法规限值时，需要采用标准化学萃取方法做进一步确认，保障出口产品报告的法律效力。

RoHS合规管控实施过程中的注意事项
企业在使用RoHS 合规测试设备搭建内部RoHS管控体系时，不能只依靠仪器设备，还需要配套完整的管控流程。首先需要区分不同检测对象，RoHS六项无机有害物质可以使用EDX‑2A X射线荧光测试仪完成筛查，而四项邻苯有机物质则需要EDX‑4这类热裂解气相色谱设备，两套设备互相配合，才可以完整覆盖RoHS2.0全部十项限用物质。其次样品制备环节会直接影响检测结果，固体样品取样应当具备物料代表性，避免只选取局部材料造成测试结果失真。同时设备需要定期利用标准品开展期间核查与校准，保障检出限、线性度、重复性等关键性能指标维持在合格范围。企业需要建立物料、零部件、成品三级检测机制，将RoHS管控嵌入供应链全流程，而不是仅仅依靠成品终端检测。

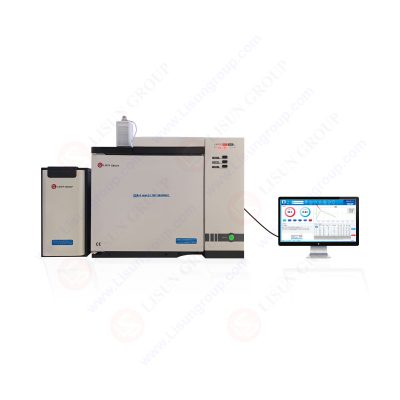

EDX-4 RoHS 2.0 测试设备

结语
欧盟(EU)2015/863修订指令实施之后，RoHS2.0由原先六项物质扩充至十项，有机邻苯二甲酸酯的检测成为电子电气产品出口合规不可忽视的环节。传统第三方实验室检测周期长，难以满足工厂大批量物料快速筛查的现实需求，RoHS 合规测试设备为制造企业提供厂内快速检测手段。力汕EDX‑4 RoHS 2.0测试设备依托热裂解脱附气相色谱技术，无需复杂化学前处理，样品覆盖面广，检出限与重复性指标满足企业筛查需求，能够帮助企业提前识别邻苯超标风险，完善供应链质量管控体系。国内电子电气制造企业应当充分认识RoHS2.0法规更新带来的合规压力，合理配置RoHS 合规测试设备，构建来料‑研发‑成品全链条有害物质管控能力，降低产品出口通报、召回的贸易风险，保障供应链安全稳定。
