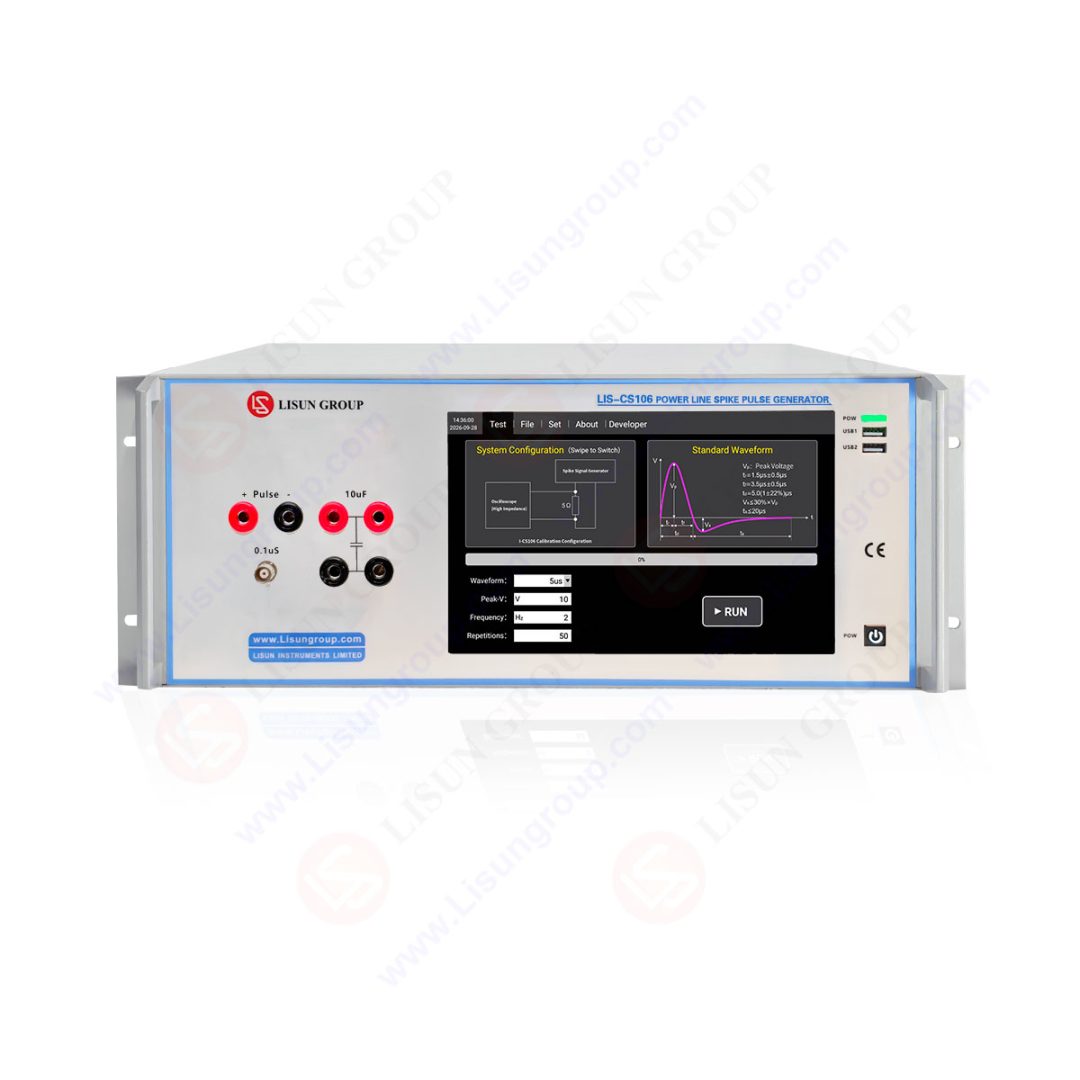

产品型号: LIS-CS106-50A
LIS-CS106 电源线尖峰脉冲发生器专为军用EMC电源线传导敏感度测试研制，完全符合 GJB 151A/B/C和MIL‑STD‑461F 等标准中 CS106 测试规范，主要应用于水面舰船、潜艇装备供电线路的电源线尖峰脉冲传导敏感度试验，用于考核设备交流、直流供电端口抗瞬时尖峰脉冲干扰能力。
LIS-CS106 电源线尖峰脉冲发生器内置专用耦合变压器与高精度脉冲发生单元，支持1Hz~20Hz脉冲重复频率可调，实现最大660V峰值脉冲线性输出，并提供0.15μS、5μS、10μS多档位标准脉宽输出，可长时间连续30分钟稳定施加脉冲干扰，精准复现军工电源线路瞬态尖峰干扰工况。
注意：如需执行 RTCA DO‑160 Section17，测试民航、机载航电设备供电线路交直流电源端口瞬态尖峰抗扰能力（标准要求 50Ω 源阻抗），请参阅 DO160‑S17 电压尖峰脉冲发生器。
规格参数：
| LISUN型号 | LIS-CS106-50A | LIS-CS106-100A | LIS-CS106-200A |
| 上升时间（0%~100%） | 1.5μs ±0.5μs @5μs | ||
| 下降时间（100%~0%） | 3.5μs ±0.5μs @5μs | ||
| 脉冲宽度（0%~0%） | 5μs ±1μs | ||
| 脉冲宽度（0%~0%） | 10μs ±1μs | ||
| 反向过冲幅度 | ≤ 30% Vp | ||
| 反向过冲持续时间 | ≤ 20μs | ||
| 输出阻抗 | ≤2Ω | ||
| 输出极性 | 正、负（0.15 μs仅正） | ||
| 输出接口 | 4mm香蕉插头 | ||
| 输出电压范围 | ±10V~±660V （连续可调） | ||
| 最大测试电流 / 相位 | 50A 单相 | 100A 单相 | 200A 单相 |
| 内置去耦电容 | 10 μF 单路 1600VDC / 440VAC | ||
| 内置耦合变压器 | 用于5 μs、10 μs波形耦合 | ||
| 人工电源网络（外置） | 阻抗50μH+5Ω||50Ω，N型接口 | ||
| 校准电阻（外置） | 5Ω 10W，脉冲电压1000Vmax | ||
| 隔离变压器（外置） | 50~400Hz，800W | ||
| 通讯接口 | LAN、USB、RS485 | ||
| 控制系统 | 10.1寸中英文安卓电容触控显示屏 + 支持PC软件远程操控 | ||
| 使用环境 | 温度：10℃~40℃，湿度：30%~70% | ||
| 设备供电 | AC：100~250V@50Hz/60Hz | ||
| 外形尺寸 | 4U/19″标准机箱 | ||
CS106实测波形图
