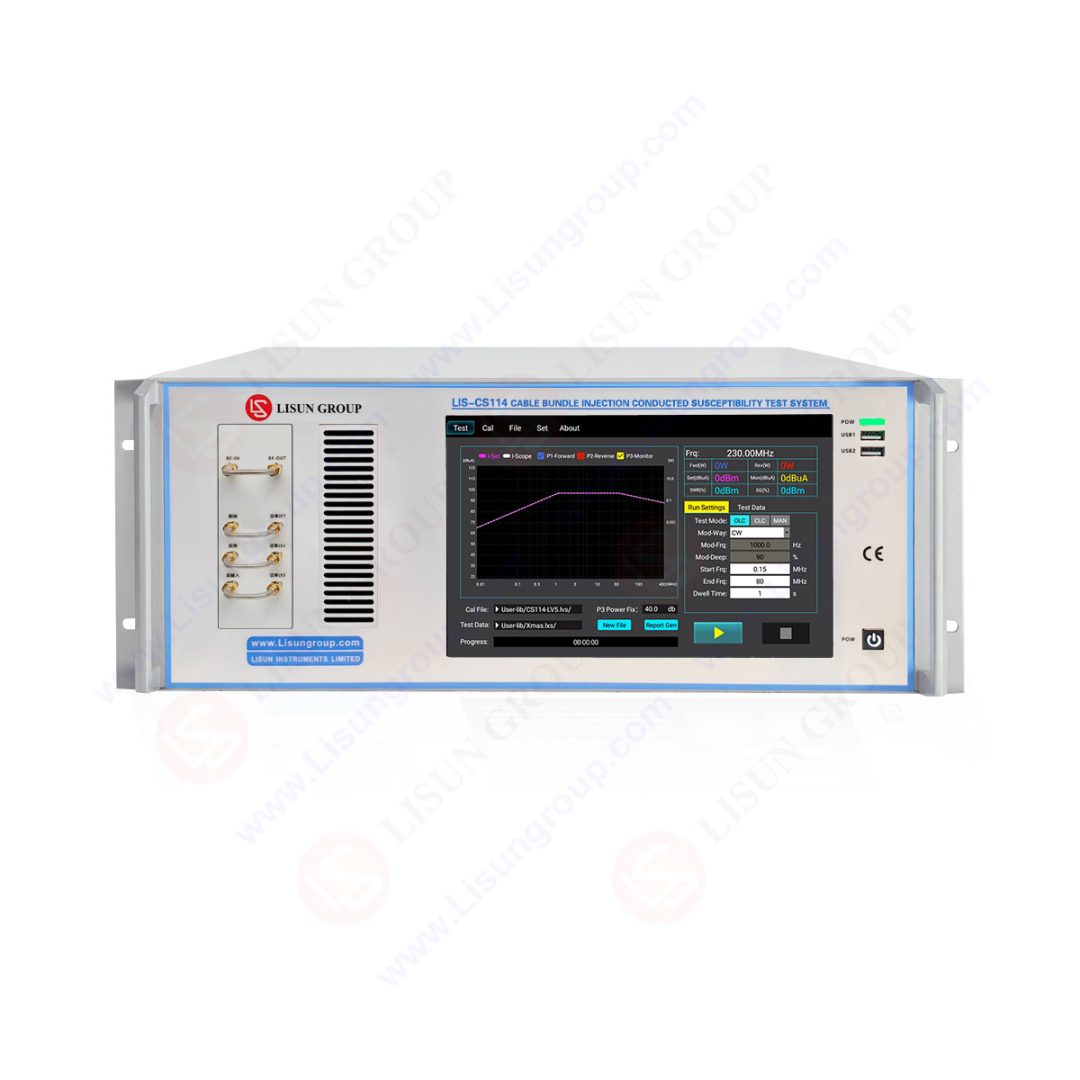

产品型号: LIS-CS114
LIS-CS114 电缆束注入传导敏感度测试系统专为军用 EMC 电缆束注入传导敏感度测试研制，完全符合 GJB 151A/B/C和MIL‑STD‑461E/F/G 等标准中 CS114 测试规范，同时兼容IEC 61000-4-6和ISO 11452-4测试要求。该系统采用高度一体化集成设计，内置信号合成器、三通道功率计、RF 功放及双定向耦合器，无需繁杂外置搭建，整机集成度高，广泛应用于各类军用装备、线缆分系统的射频传导抗扰度试验。
LIS-CS114 电缆束注入传导敏感度测试系统支持 4kHz~400MHz 全频段射频信号输出，可实现 CW、AM、PM 等多种调制与无调制信号切换。搭载宽量程高精度功率检测单元，可连续监测 -85dBm~20dBm 功率信号，支持平均模式与脉冲模式切换，适配幅度调制、脉冲调制等各类测试工况。该系统各模块可独立协同工作，支持外置功率放大器拓展，具备极速自动校准能力，可在数十秒内完成全频点校准，大幅提升测试效率与试验重复性。
规格参数：
| 信号发生器 | |
| 频率范围 | 4kHz~400MHz（分辨率：1Hz） |
| 频率温度稳定度 | ±0.5ppm |
| 谐波 | ≤-30dBc |
| 非谐波 | ≤-50dBc |
| 输出功率范围 | -100dBm~3dBm |
| 幅度调制 | 调制频率：1Hz~10kHz; 调制深度：1%~99%，内调制/外调制 |
| 脉冲调制 | 调制频率：1Hz~10kHz; 占空比：1%~99% |
| 功率计*3 | |
| 频率范围 | 4kHz~400MHz |
| 输入范围 | -85dBm~+10dBm |
| 精度 | ±0.5 dB |
| 采样模式 | 平均、积分、脉冲 |
| 输入接口 | 前面板SMA，后面板N头 |
| 功率放大器 | |
| 频率范围 | 4kHz~400MHz |
| 输出功率 | 120W/54DB |
| 输出接口 | 后面板N头 |
| 双定向耦合器 | |
| 频率范围 | 4kHz~400MHz |
| 衰减比 | 50DB |
| 最大输入功率 | 300W |
| 通用参数 | |
| 已含附件 | 衰减器：频率范围 DC~3GHz，N型接口。高压负载：50Ω |
| 通讯接口 | LAN、USB、RS485 |
| 控制系统 | 10.1寸中英文安卓电容触控显示屏 + 支持PC软件远程操控 |
| 使用环境 | 温度：10℃~40℃，湿度：30%~70% |
| 设备供电 | AC：100~250V@50Hz/60Hz |
| 外形尺寸 | 4U/19″标准机箱 |
| 必选配置： | |
| LIS-BCP420 | 大电流注入探头：频率范围 4kHz~400MHz；最大衰减10db；N型接口 |
| LIS-CCF600 | 大电流注入探头夹具：频率范围DC~500MHz，电压驻波比2:1 |
| LIS-BCM420 | 大电流监视探头：频率范围4kHz~400MHz，N型接口 |
