谐波和闪烁分析仪测试系统

产品型号: LSHF61000-3-2/3

获取报价

您的电子邮件地址不会被公开。必需的地方已做标记 *

描述

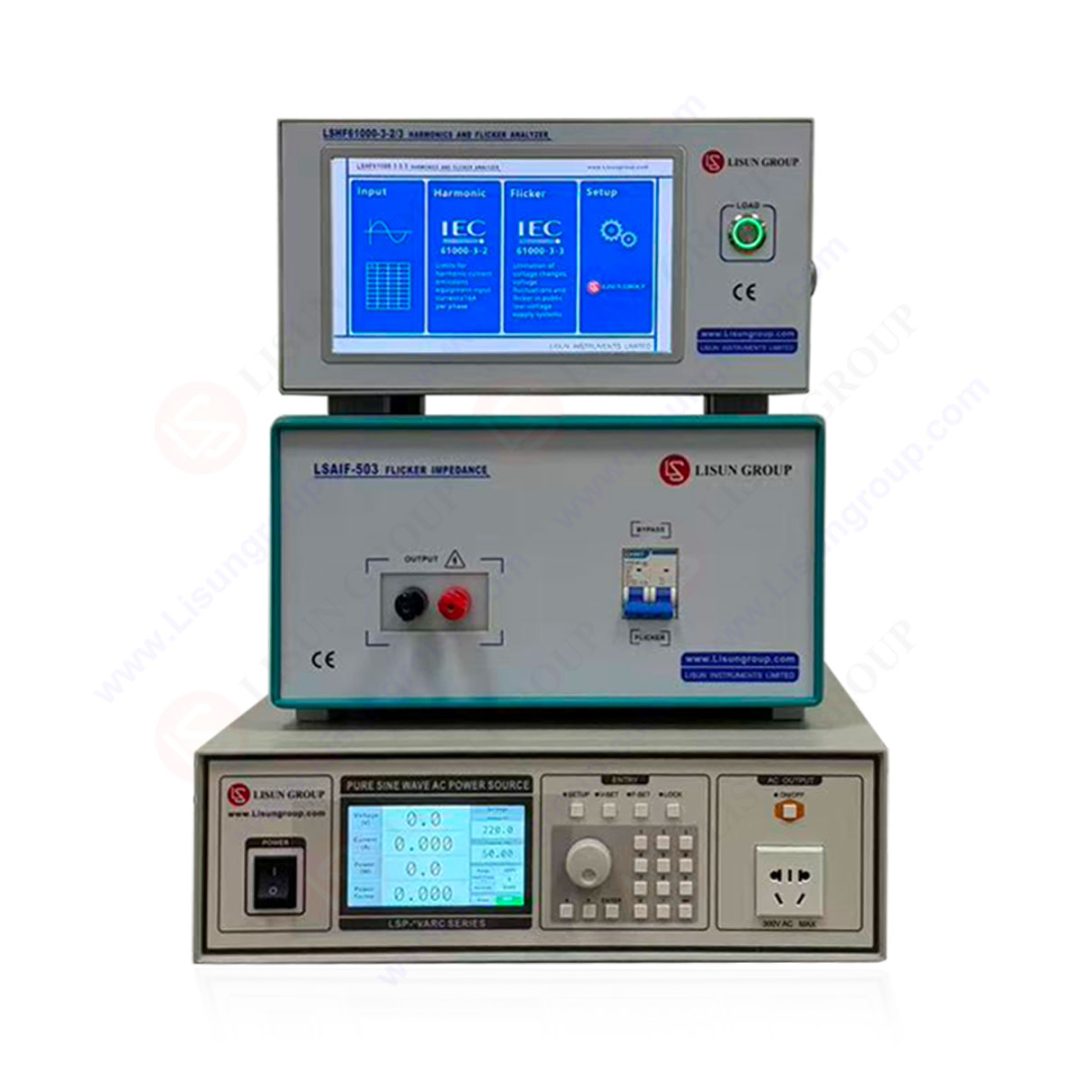

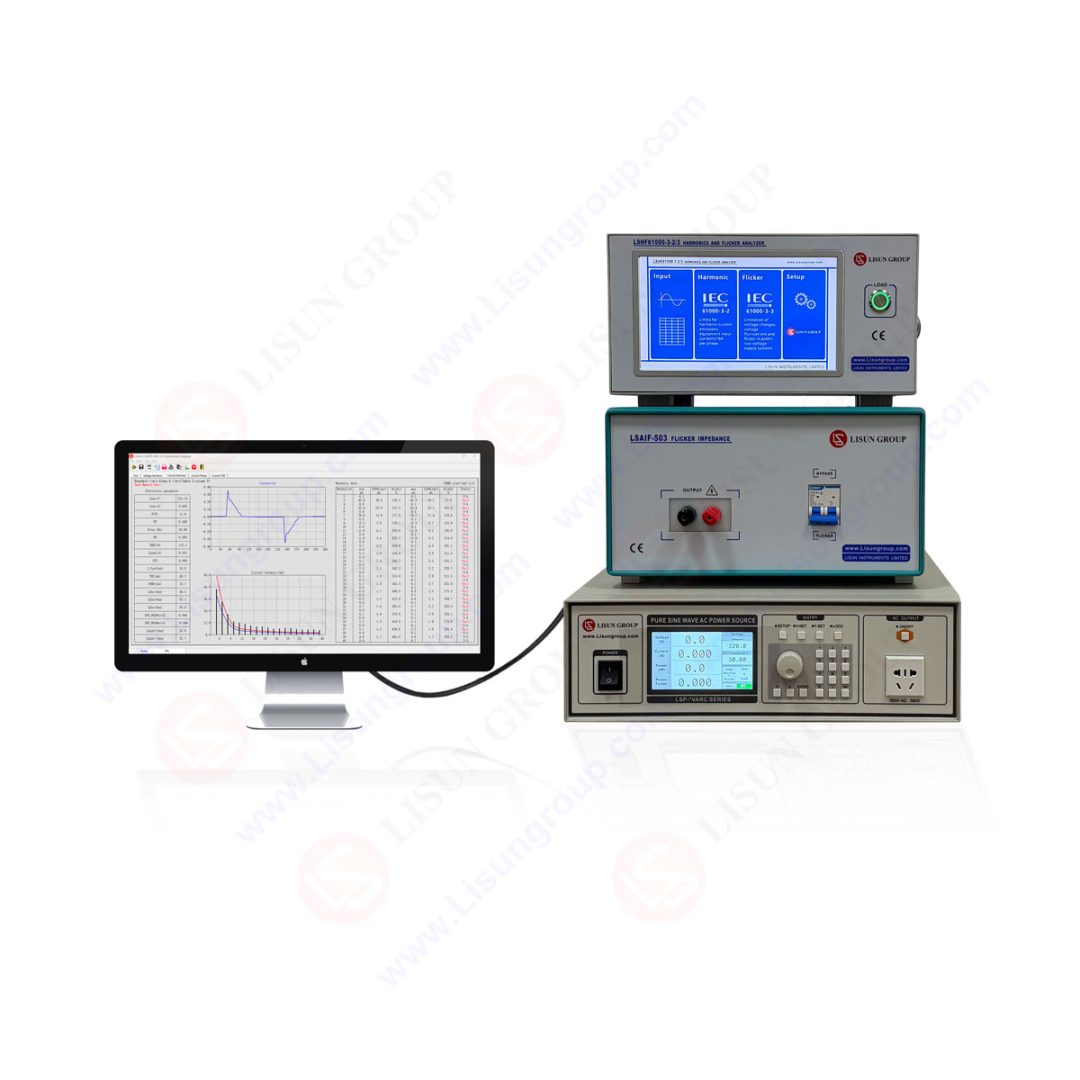

力汕LISUN的谐波及闪烁分析仪测试系统包含三台专业匹配的测试仪器：LSHF61000-3-2/3 谐波及闪烁分析仪、LSAIF-503 闪烁阻抗网络和 LSP-1KVA-HF 低失真交流电源。该系统是一套完整的、高精度的、认证级的单相电磁兼容性 (EMC) 测试系统，完全符合 GB 17625.1 (IEC 61000-3-2)《谐波电流发射限值》和 GB 17625.2 (IEC 61000-3-3)《电压波动和闪烁限值》标准。

该系统采用高速 16 位模数转换器，可对整个交流输入特性范围内的关键电能质量参数进行高精度、实时测量和分析。它支持对 A/B/C/D 类被测设备 (EUT) 进行全面的谐波评估和自动限值评估。该系统广泛应用于各种电气和电子产品，包括家用电器、LED驱动器、电源适配器、照明设备、控制模块、电动汽车充电器和其他消费电子产品。

LSHF_谐波和闪烁测试设置选项

测试参数：
谐波测试参数（GB 17625.1）：Urms、Irms、P、PF、频率、DF、THDI、THDU、Ipeak、CFI、CFU、I_fund、THC、POHC、Iphs、Iphp、Iphe、Iphpk+、Iphpk−、I60_90pMin、I60_90nMax 以及 0-50 次谐波（谐波百分比、电流 mA、电流 mA/W）。它自动评估 IEC A/B/C/D 类设备的谐波限值、POHC 限值、THD 限值和相位标准，并生成合格/不合格结果。
闪烁测试参数（GB 17625.2）：dt、dc、dmax、Tmax、Pst、Plt。它支持配置目标电压/频率、观测周期和周期数；监测电压稳定范围、电压曲线和波动趋势；自动与标准限值进行比较，并生成 dt、dc、dmax、Tmax、Pst 和 Plt 的通过/失败结果。

规格参数：

测试仪器	参数
LSHF61000-3-2/3 谐波分析仪	电压：单相 1.000V~600.00V (CF=1.67)。精度：量程的±0.05% 和读数的±0.05%。
	电流：2.0mA~13.300A (CF=3)。精度：量程的±0.05% ±读数的±0.05%。
	频率：45Hz~65Hz。精度：读数的±0.1%。
	功率因数：0.000~+1.000。精度：±0.005
	谐波分析仪：符合GB 17625.1 标准的1级
LSHF61000-3-2/3 闪烁分析仪	闪烁仪符合GB 17625.2标准
LSHF61000-3-2/3 闪烁分析仪	准确率：优于 5%
LSAIF-503 闪烁阻抗网络	火线 0.24 Ω + j0.15 Ω，中性 0.16 Ω + j0.10 Ω，单相 0.4 Ω
LSAIF-503 闪烁阻抗网络	根据GB 17625.2标准，最大电流为16A。
LSP-1KVA-HF 低失真交流电源	LSP-500VA-HF: 500VA/0~300V/2.1A@220V; LSP-1KVA-HF: 1KVA/0~300V/4.2A@220V
	LSP-2KVA-HF: 2KVA/0~300V/8.4A@220V; LSP-3KVA-HF: 3KVA/0~300V/12.6A@220V
	LSP-5KVA-HF: 5KVA/0~300V/21A@220V
