如何为 IEC 61000-4-3 辐射抗扰度测试选择合适的固态功率放大器

摘要
IEC 61000-4-3 射频抗扰度测试功放是搭建射频电磁场辐射抗扰度完整测试系统的核心硬件，固态射频功率放大器凭借稳定线性输出、低失真频谱特性成为行业主流选型方案。IEC 61000-4-3标准对功放的工作频段、线性度、谐波杂波、功率余量、负载耐受能力均设置强制约束，若设备指标不达标，将造成辐射场强失真、测试数据失效，无法通过实验室资质审核与产品CE认证。本文以力汕LS-PA80M1G-300W固态EMC射频功率放大器为研究对象，梳理IEC 61000-4-3标准对IEC 61000-4-3 射频抗扰度测试功放的硬性技术要求，对比不同型号固态功放核心参数，讲解频段、功率、线性、保护功能四大选型核心维度，同时介绍设备在消费电子、汽车电子、医疗产品辐射抗扰测试中的落地应用，为实验室成套系统搭建、企业自研测试平台提供完整选型参考依据。

引言
射频电磁场辐射抗扰度测试是电子电气产品出口、国内上市的强制EMC检测项目，对应的国际标准为IEC 61000-4-3，国内等同转化标准为GB/T 17626.3，整套测试系统由信号发生器、IEC 61000-4-3 射频抗扰度测试功放、发射天线、电波暗室、场强监测设备共同组成，其中固态功率放大器直接决定辐射电磁场的纯净度与场强稳定性，是整套系统性能的决定性部件。

传统行波管功放存在谐波含量高、使用寿命短、负载耐受差等缺陷，无法满足新版IEC 61000-4-3对信号线性度、调制保真度的要求，固态线性射频功率放大器逐步成为主流设备。力汕LS-PA系列全固态EMC射频功率放大器采用线性放大电路设计，能够对输入射频信号进行高保真、低失真放大，输出稳定、纯净、可控的大功率射频信号，设备具备优异的增益平坦度、低谐波与低杂波特性，完全匹配GB、IEC、ISO主流电磁兼容测试标准，其中LS-PA80M1G-300W型号专为80MHz至1GHz频段IEC 61000-4-3辐射抗扰测试设计，适配3米、10米标准电波暗室，可稳定生成10V/m、30V/m标准测试场强，兼顾第三方检测实验室、车企研发中心、医疗设备工厂的长期批量测试需求。

IEC 61000-4-3标准明确规定，测试过程中射频信号需叠加80%深度1kHz正弦调幅，功放必须在线性工作区间完成放大，一旦进入压缩区会造成调制波形畸变，均匀场内场强分布紊乱，最终导致全部测试数据不具备认证采信效力，因此在挑选IEC 61000-4-3 射频抗扰度测试功放时，必须严格对照标准技术指标筛选固态机型，不可仅以输出功率作为唯一选型依据。

IEC 61000-4-3标准对固态射频功放的硬性技术要求
新版IEC 61000-4-3:2020从信号频谱、输出能力、设备防护、程控适配四个维度划定IEC 61000-4-3 射频抗扰度测试功放准入门槛，所有用于认证检测的固态功率放大器均需要满足以下约束条件。

第一为线性与频谱指标，标准要求功放工作在1dB压缩功率以内时，谐波输出最大值不超过-15dBc，带外杂波抑制不低于-50dBc，保证调幅信号完整还原，不会在均匀场内产生额外干扰频点，避免被测设备误触发抗扰失效。同时全频段增益波动不能过大，否则同一扫描区间内高低频场强差距明显，需要频繁手动补偿功率，大幅降低测试重复性。

第二是频段与功率余量要求，IEC 61000-4-3基础测试频段覆盖80MHz至1GHz，高端产品拓展至6GHz、18GHz；标准计算得出，3米暗室实现30V/m高等级场强时，功放有效输出功率至少需要200W以上，预留30%以上功率余量应对线缆损耗、天线驻波反射，因此标准配套检测规范推荐额定输出300W及以上的固态机型作为标准IEC 61000-4-3 射频抗扰度测试功放。

第三为负载驻波耐受性能，测试过程中天线、线缆、被测物会产生不定量射频反射，标准要求功放可长期承受最高5:1驻波比不发生功率回缩、设备停机损坏，同时集成完整保护机制，包含过驻波、过激励、过温、过压、过流多重防护，防止单次测试故障造成功放硬件烧毁，减少实验室设备维护成本。

第四是调制与程控适配，标准强制设备支持AM、FM标准调制格式，适配1kHz深度调幅测试工况；同时配备LAN、GPIB、RS232通用通讯接口，可与测试软件联动自动完成全频段扫频、场强闭环调节，实现无人值守全自动辐射抗扰测试流程，满足第三方实验室大批量样品检测效率需求。

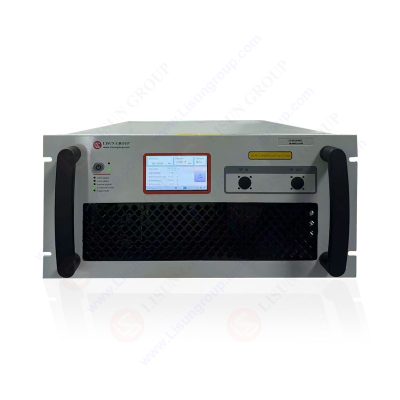

力汕LS-PA80M1G-300W固态功放完整覆盖上述全部标准要求，作为专用IEC 61000-4-3 射频抗扰度测试功放，80MHz至1GHz完整工作区间增益平坦度控制在±4.5dB以内，1dB压缩输出功率最低250W，额定300W输出预留充足功率冗余，谐波指标最大-15dBc，杂波抑制-50dBc，支持全部标准调制模式与多总线远程控制，完全符合认证实验室设备审核规范。

表1 LS-PA系列固态IEC 61000-4-3 射频抗扰度测试功放核心参数及IEC 61000-4-3标准适配对照

由表格参数对比可以直观看出，LS-PA80M1G-300W是唯一针对基础频段IEC 61000-4-3标准完整匹配的固态IEC 61000-4-3 射频抗扰度测试功放，其余型号仅能作为辅助频段拓展设备，单独使用无法完成完整80MHz至1GHz辐射抗扰认证测试。低功率80W、200W机型功率余量不足，在30V/m高场强测试时极易进入压缩区，造成测试失效；1GHz以上机型频段不覆盖基础测试区间，只能搭配80MHz至1GHz功放组合使用。

IEC 61000-4-3 射频抗扰度测试功放四大选型核心维度
结合IEC 61000-4-3标准条款与LS-PA80M1G-300W设备实际使用经验，挑选固态功率放大器作为辐射抗扰测试功放时，需要依次确认频段匹配、输出功率余量、线性频谱性能、防护与程控能力四项核心维度，避免选型失误造成整套测试系统报废。

第一维度为工作频段匹配，首先确认实验室常规测试产品对应的标准区间，民用消费电子、汽车内饰件仅需80MHz至1GHz基础频段，直接选用LS-PA80M1G-300W即可；通信、军工、高端医疗设备需要拓展1GHz至18GHz高频区间，需要搭配LS-PA1G6G、LS-PA6G18G多台功放分段覆盖，不可选用单台窄带低频功放执行标准IEC 61000-4-3全频段测试，会出现高频段无有效辐射场强，样品检测遗漏干扰区间。

第二维度为输出功率与余量核算，选型前需要根据电波暗室尺寸、目标场强等级计算最低需求功率，10V/m低等级测试200W设备可临时使用，长期认证检测、30V/m高场强工况必须选用300W及以上IEC 61000-4-3 射频抗扰度测试功放。力汕LS-PA80M1G-300W额定300W、P1dB压缩250W，扣除线缆、天线4至6dB插入损耗后，仍可稳定输出满足30V场强的射频功率，不会出现信号压缩失真，符合标准线性放大硬性规定。

第三维度是线性和谐波杂波性能，该参数直接决定测试数据有效性，部分低价固态功放为压缩成本采用AB类简化放大电路，谐波数值高于-10dBc，在均匀场内产生多余谐波辐射，被测设备会受到双重干扰，无法区分是基波标准干扰还是谐波附加干扰，最终认证机构直接拒收测试报告。LS-PA80M1G-300W采用A类线性固态电路，全程低失真输出，谐波控制在-15dBc以内，完全满足标准频谱约束，适配第三方实验室资质审核要求。

第四维度为负载保护与远程程控，长期批量测试工况下天线、样品随时产生大反射驻波，缺少多重保护的功放极易烧毁功率管，维修周期长达数周，中断实验室检测业务。LS-PA80M1G-300W集成过驻波、过温、过流、过压全链路防护，出现异常时缓慢降低输出功率而非直接停机，保护测试数据连续性；同时搭载LAN、GPIB多通讯接口，可对接主流EMC测试软件，一键完成IEC 61000-4-3全频段自动扫频、场强闭环校准，大幅减少人工操作，提升单日样品检测数量。

LS-PA80M1G-300W IEC 61000-4-3 射频抗扰度测试功放行业应用场景
力汕LS-PA80M1G-300W固态功率放大器作为标准IEC 61000-4-3 射频抗扰度测试功放，覆盖三大主流行业测试需求，适配不同实验室建设方案。

在第三方EMC检测机构场景，实验室需要承接家电、电源、工控设备多品类产品认证，单次每日样品数量可达数十台，设备需要长时间连续24小时不间断运行，LS-PA80M1G-300W独立风冷散热系统散热效率稳定，无水冷管路维护繁琐问题，多重防护降低故障停机概率，配套标准测试程序可直接调用IEC 61000-4-3完整扫频流程，出具具备CNAS认可效力的原始测试曲线。

在汽车电子企业研发实验室场景，车载中控、仪表盘、车载充电器等零部件强制执行ISO 11452-4与IEC 61000-4-3双重抗扰标准，LS-PA80M1G-300W既可完成辐射抗扰RS测试，也可配合阻抗夹具完成低频BCI大电流注入预测试，一台设备兼顾两类EMS抗扰项目，减少实验室设备采购总投入，研发人员可快速完成不同工况下样品抗扰摸底，提前整改设计缺陷，避免送外检测产生高额费用与周期延误。

在医疗、通信设备制造工厂质检车间，医用监护仪、路由器等产品上市必须通过GB/T 17626.3检测，企业搭建小型3米暗室配套LS-PA80M1G-300W IEC 61000-4-3 射频抗扰度测试功放，实现出厂前全批次抽样辐射抗扰自检，筛选不合格半成品，杜绝不合格产品流入市场，规避市场监管抽检处罚风险。

结论
IEC 61000-4-3射频电磁场辐射抗扰度测试的数据准确性完全依托合格IEC 61000-4-3 射频抗扰度测试功放，固态线性功率放大器是当前唯一满足新版IEC 61000-4-3标准的主流硬件方案，选型时不能仅关注额定输出功率，需要综合核对频段覆盖、功率余量、线性谐波指标、负载防护、远程程控五大核心参数。

力汕LS-PA80M1G-300W固态EMC射频功率放大器专为80MHz至1GHz基础频段辐射抗扰测试开发，硬件指标完整匹配IEC 61000-4-3与国内GB/T 17626.3全部技术约束，充足的功率余量、优异的线性频谱、完善的多重保护与多总线程控功能，适配第三方认证实验室、车企研发中心、工厂质检车间多类使用场景，是搭建合规辐射抗扰测试系统的标准IEC 61000-4-3 射频抗扰度测试功放选型方案。企业与检测机构在搭建EMC测试平台时，以LS-PA80M1G-300W为核心固态功放，搭配对应频段拓展机型，即可形成覆盖全主流测试频率的完整辐射抗扰测试系统，保障测试数据合规有效，满足产品国内上市与海外CE认证全部检测要求。
