产品型号: LFCI61000-19
LFCI61000-19 低频差模传导抗扰度测试系统内置信号源、功率放大器和单相耦合去耦网络。用于对交流电源端口施加 DC~180 kHz 频率范围内差模传导骚扰，评估电气电子设备对低频差模干扰的抗扰性能，模拟电网开关扰动、载波通信、电力电子设备工作带来的电源端口差模电压与差模电流骚扰等现场电磁环境。广泛用于电能表、工业控制设备、继电器、电力电子装置、仪器仪表等产品的 EMC 型式试验、第三方检测实验室、企业研发质检部门。
参考标准：
| 标准编号 | 标准名称 |
| GB/T 17626.19‑2022 | 电磁兼容 试验和测量技术 第 19 部分：交流电源端口 2 kHz～150 kHz 差模传导骚扰和通信信号抗扰度试验 |
| IEC 61000‑4‑19:2014 | Electromagnetic compatibility (EMC) – Part 4‑19: Testing and measurement techniques‑Test for immunity to conducted, differential‑mode disturbances and signalling in the frequency range 2 kHz to 150 kHz at a.c. power ports |
规格参数：
| 差模电压测试参数 – 完全满足GB/T 17626.19表1 | |
| 频率范围 | 2kHz~180kHz |
| 开路电压 | 0.1V ~ 30V ±5% |
| 谐波失真 | ＜5%(正弦波) |
| 脉冲调制 | 3Hz~1kHz |
| 输出阻抗 | 10 Ω±30% |
| 差模电流测试参数 – 完全满足GB/T 17626.19表2 | |
| 频率范围 | 2 kHz~180 kHz |
| 电流 | 6 A |
| 负载输出阻抗 | 1Ω±0.3 Ω |
| 整机参数 | |
| 脉冲调制占空比 | 0.5 |
| DUT电压电流 | 内置耦合去耦网络：单相240V/16A |
| 控制系统 | 10.1寸中英文安卓电容触控显示屏 + 支持PC软件远程操控 |
| 输出接口 | LAN、USB、RS485 |
| 使用环境 | 温度 ：10~40℃ , 湿度 ：30%~70% |
| 工作电源 | AC：110~250V/10A 50Hz/60Hz |

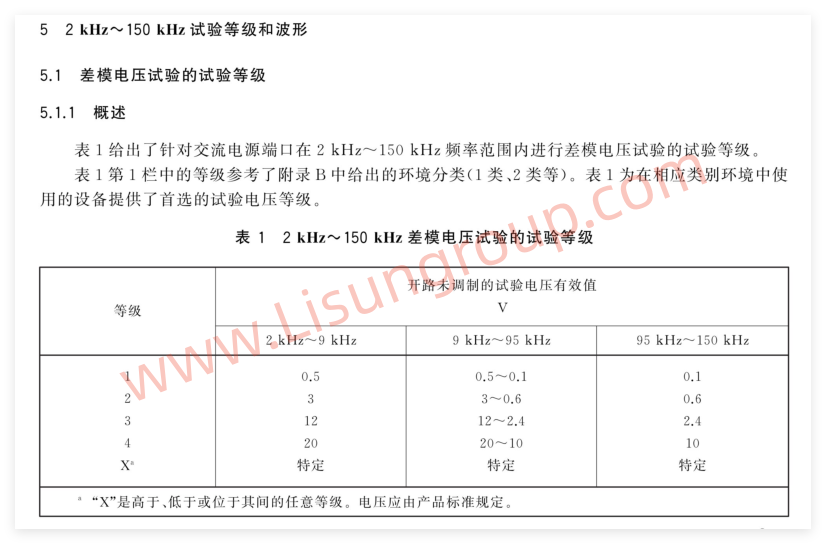

GB/T 17626.19‑2022 表1
GB/T 17626.19‑2022 表2
