产品型号: GNGPL-TIS166FA8
GNGPL-TIS166FA8 TIS166-2549 图 A.8 测试量规严格依据泰国标准 TIS 166-2549 附录 A 条款 9.101 制造，专门用于扁圆插脚插座的接触时序测试。该量规验证插座在插接过程中，接地接触先于载流接触导通，拔出时接地接触最后断开，避免设备无接地保护带电运行，消除触电风险，是扁圆插脚泰标插座 TIS 认证必备测试工装。量规整体采用耐腐蚀不锈钢加工，全部尺寸严格遵循标准图纸公差。
技术参数：
• 执行标准：TIS 166-2549 附录 A，图 A.8，Clause 9.101
• 适用对象：扁圆插脚插座
• 材质：不锈钢（非腐蚀性金属）
• 尺寸：完全符合图纸毫米尺寸与公差要求
• 配套测试回路：40 V ~ 50 V 指示灯回路
• 测试功能：验证扁圆插脚插座接地极优先接触时序
测试步骤：
• 将量规垂直于插座接合面完全插入，指示灯 L1、L2、L3 应当全部点亮；
• 不施加过大外力，将量规以任意角度完全插入插孔，L2 指示灯必须先于 L1、L3 点亮；
• 缓慢向外拔出量规，L2、L3 指示灯必须先于 L1 熄灭；
• 在被测插座所有插孔位置重复整套测试。
应用领域：
• 出口泰国扁圆插脚插座 TIS 166-2549 认证前置预测试
• 扁圆插脚泰标插座产品研发验证、生产线出厂质检
• 第三方电气安全检测实验室
• 扁圆插脚插座接地接触时序合规验证
• 规避接地缺失引发的触电安全隐患

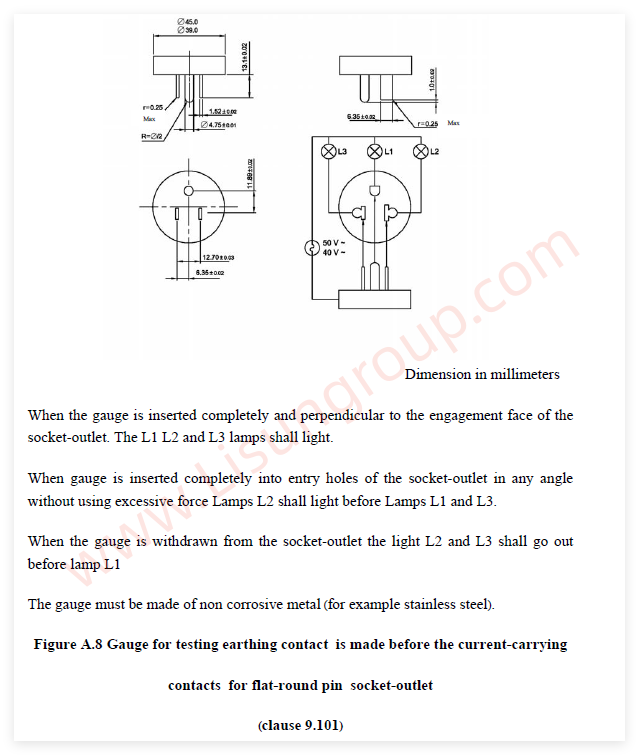

TIS166-2549 图 A.8
