AS/NZS 3112 附录D 三脚扁平测试插头 异常插入测试

这款符合AS/NZS 3112附录D标准的扁平插脚三脚测试插头，用于异常插入测试，其精密设计严格遵循AS/NZS 3112附录D的规范要求。AS/NZS 3112附录D是澳大利亚和新西兰插头和插座的关键标准。该测试插头专为进行异常插入测试而设计，模拟错误或不当的使用场景，以验证插座是否能够承受不安全的插入，并防止接触带电部件。通过确保插座符合 AS/NZS 3112 的严格安全标准，此测试插头可保护用户免受电击和其他与异常插头使用相关的危险。

规格：
• 完全符合 AS/NZS 3112 标准要求，并与附录 D 的规范性规定一致
• 三脚扁平插针设计，专为异常插入测试场景而设计
• 兼容 10A、15A 和 20A 插座系统
• 不同电流等级的关键尺寸公差（均为 ±0.03 mm）：
– 尺寸 S：7.11 mm（10A/15A），6.32 mm（20A）
– 尺寸 T：7.14 mm（10A），5.78 mm（15A），7.35 mm（20A）
– 尺寸 U：17.07 mm （所有额定值）
– 尺寸 V：19.84 毫米（所有额定值）
– 尺寸 W*：1.63 毫米（所有额定值，适用于所有销钉）
– 尺寸 X：6.35 毫米（10A/15A），9.07 毫米（20A）
– 尺寸 Y：6.35 毫米（10A），9.07 毫米（15A/20A）
• 销钉长度：38.0±0.03 毫米
• 销钉斜角角度公差：60°±10′
• 球面半径规格：R6.0±0.5 毫米
• 销钉中心间距和角度方向与销钉质心无关（根据标准说明）
• 采用优质耐用材料制造，以保持尺寸稳定性和可重复的测试结果

测试程序：
•检查测试插头是否有任何损坏、变形或尺寸偏差，并确认其插脚、尺寸和斜面符合 AS/NZS 3112 附录 D 中针对目标电流额定值 (10A/15A/20A) 的规范。
• 准备插座样品，确保其清洁，无毛刺、松动部件或可能影响测试结果的结构缺陷。
• 将插座固定在稳定的夹具中，以模拟实际安装情况，并在测试过程中保持位置一致。
• 将测试插头以异常方向对准插座的开口（模拟插入不当，例如插脚错位、角度不正确）。
• 尝试以稳定、可控的力将测试插头插入插座——避免施加过大的压力，以免损坏插头或样品。
• 观察插头是否可以以异常方向部分或完全插入，并检查在尝试插入过程中是否可以接触到插座的带电部件。
• 确认是否合格：如果插座能够抵抗异常插入，则测试通过。 （防止部分/完全插入）并阻止接触带电部件。
• 缓慢拔出测试插头（如果已插入），并检查插头和插座是否有任何磨损或损坏迹象。
• 记录测试结果，包括插入电阻、带电部件的可触及性以及样品是否符合 AS/NZS 3112 安全要求。

应用：
• 在制造工厂对 10A/15A/20A 插座进行质量控制测试，以验证其是否符合 AS/NZS 3112 标准的异常插入电阻。
• 认证机构和第三方测试实验室对电气产品进行 AS/NZS 3112 认证的合规性评估。
• 用于插座设计优化的研发测试，以提高防止不当或异常插头使用的安全性。
• 对为澳大利亚和新西兰市场生产家用、商用和工业插座的生产线进行例行检查。
• 对供应商提供的插座组件进行尺寸和安全验证，以符合 AS/NZS 3112 标准。附录 D 要求。
• 在澳大利亚和新西兰市场发布前，进行生产后质量审核，以确认插座的安全性和可靠性。
• 对将符合 AS/NZS 3112 标准的插座集成到其产品中的电气设备制造商进行安全验证。

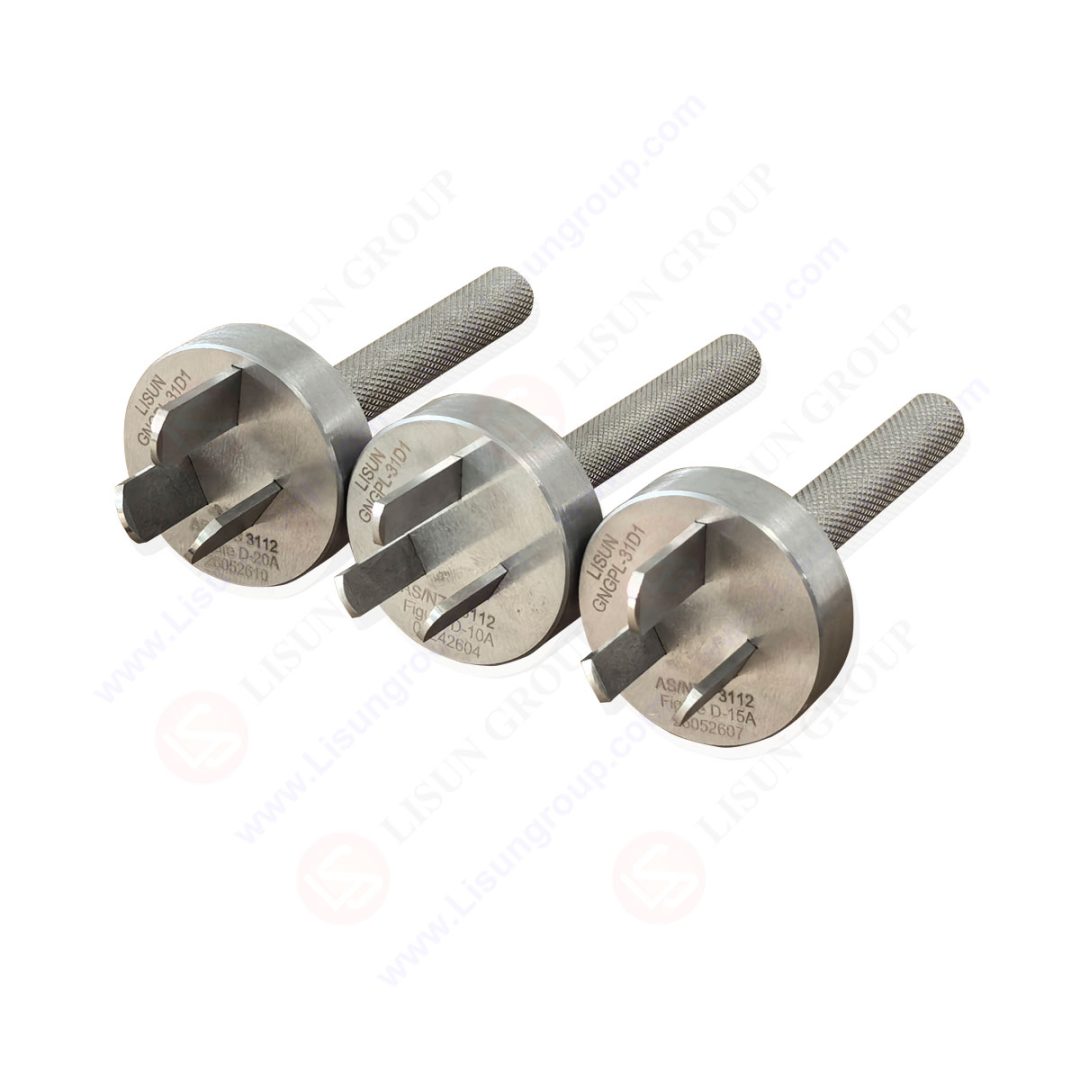

AS/NZS 3112 附录 D 三针扁平测试插头用于异常插入测试的探针
