IEC 62109-1 测试引脚 图 D.2

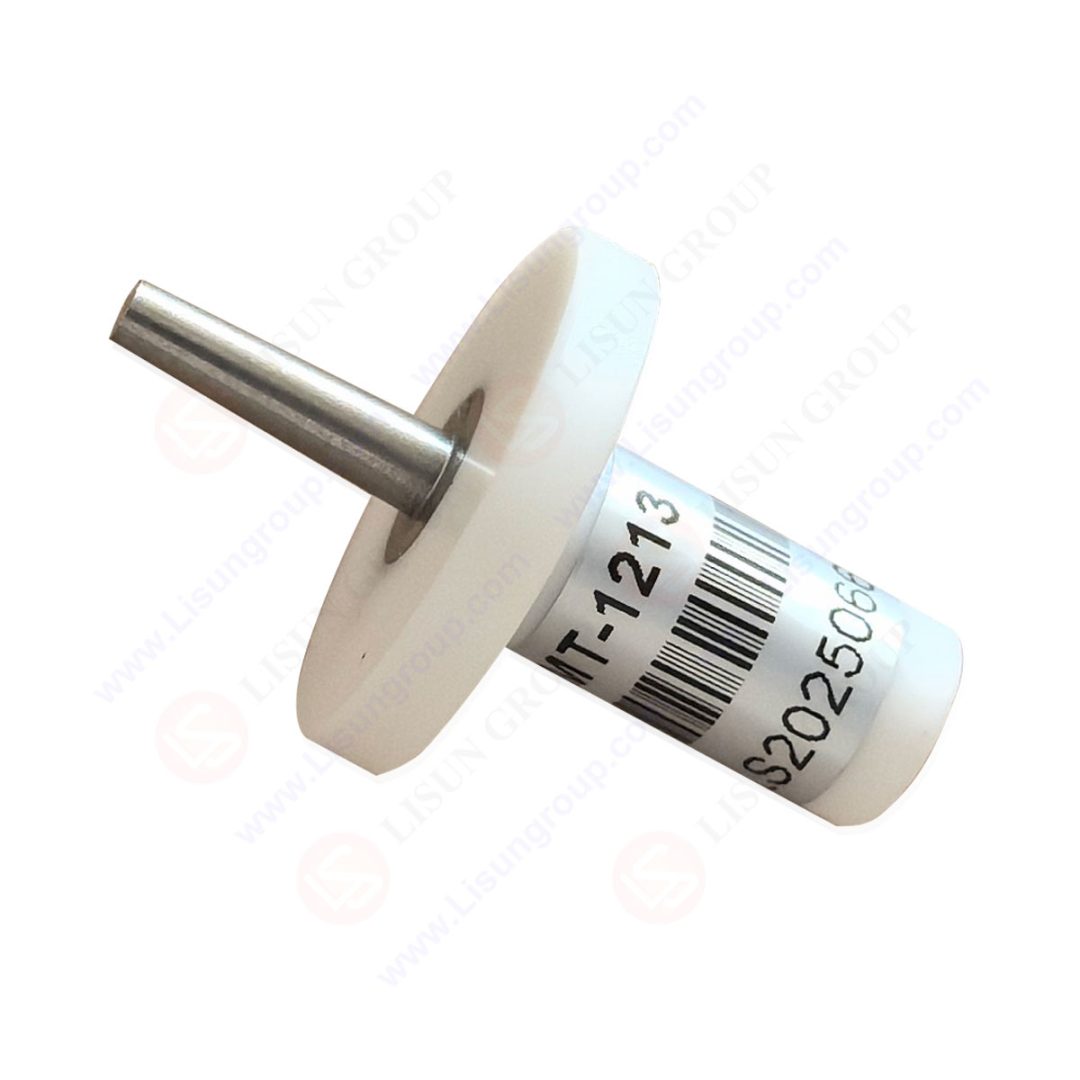

IEC 62109-1 图 D.2 的测试针是一款专为光伏 (PV) 功率转换设备（例如光伏逆变器、汇流箱、太阳能充电控制器和储能转换器 (PCS)）设计的专用安全工具。它用于测试危险带电部件（例如高压端子、裸露电路或电容器组）是否可通过设备开口、通风口或端子间隙接触。该测试针采用坚固的精密加工不锈钢针尖（与图 D.2 的精确尺寸相匹配）和耐热绝缘手柄，可施加 30N 的受控推力，以模拟真实的意外接触。该测试针严格符合 IEC 62109-1（光伏安全全球标准）并符合区域 UL 规则，对于制造商而言，确保太阳能设备安全并满足全球市场准入要求至关重要。

注意： 请注意，SMT-1213 不含电缆。如果您想使用 LISUN 型号为 SMT-529CV 的低压测试电源进行测试，您可以选择带电缆的 SMT-1213C。

规格：
工具类型：IEC 62109-1 图 D.2 测试探针（用于光伏发电设备危险部件测试）
主要尺寸：
– 测试探针直径：3 毫米
– 测试探针长度：15 毫米
– 挡板厚度：4 毫米
– 挡板直径：25 毫米
– 手柄长度：20 毫米
– 手柄直径：10 毫米
核心功能：检测光伏逆变器/汇流箱中可触及的带电危险部件；验证是否符合 IEC 62109-1 太阳能设备安全要求

测试步骤：
1. 使用万用表检查测试探针是否损坏（尖端弯曲、绝缘层破裂或导电性差），以确认其电气连续性。
2. 打开被测光伏设备（EUT，例如光伏逆变器）的电源，并将其设置为正常工作模式（例如并网模式）。
3. 握住绝缘手柄，将 6mm 探针尖端对准 EUT 的接入点（例如通风槽、接线端子缝隙或控制面板接缝）。
4. 对探针施加 30N 的稳定推力，并推进探针直至因 EUT 外壳或内部元件的阻力而停止插入。
5. 检查连接的带电部件检测仪是否有信号（指示探针是否接触到危险的带电部件）。
6. 记录结果：如果未检测到与带电部件的接触，则测试通过；如果探针接触到危险部件，则测试失败。

应用：
1. 测试并网光伏逆变器中的通风槽间隙（根据 IEC 62109-1:2021 图 D.2），以防止接触高压直流电路。
2. 在制造过程中对储能转换器 (PCS) 进行质量控制，确保符合全球光伏安全标准。
3. 对微型逆变器（用于住宅太阳能系统）进行生产后测试，以满足分布式能源的区域安全法规。

IEC 62109-1 测试引脚 图 D.2
