GB/T 16842-2016 图4 D型测试探针

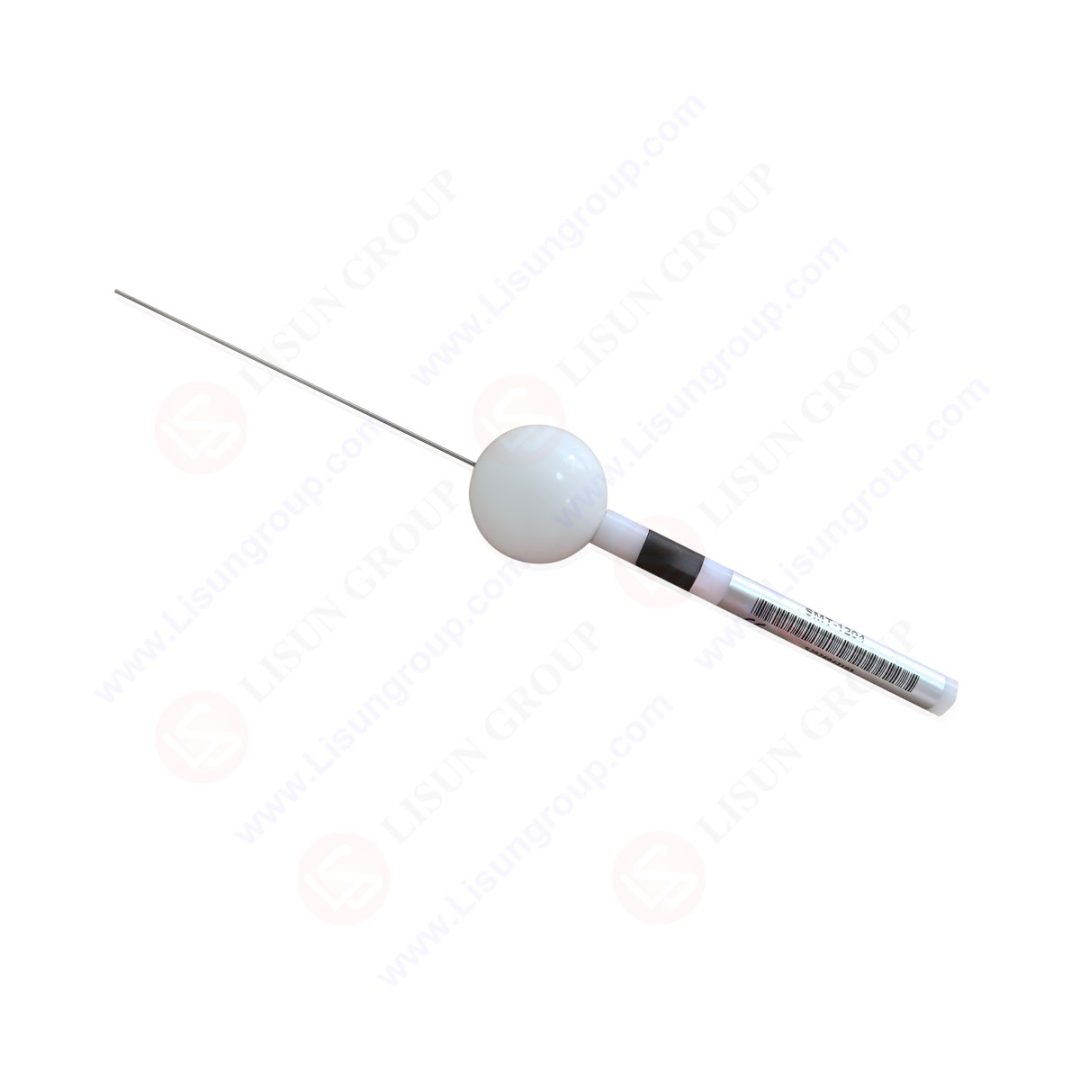

GB/T 16842-2016 D型测试探针（试具D，图4，直型设计）专为家用及类似电器设备的IP4X防护等级和防触及测试而设计。它采用直径1.0mm的刚性测试杆（长100mm），模拟工具触及情况，并配有直径35mm的圆形挡板（带止动面），防止过度插入外壳。绝缘手柄（直径10mm，长100mm）确保安全操作，可施加1±0.1 N的精确推力，是验证危险部件是否保持不可触及状态的关键设计。注意：本产品无集成电缆；另有带电缆版本专用于低压防触电测试。符合GB/T 16842-2016及IP4X防护相关标准，是合规性检查的可靠之选。

规格：

• 探针类型：GB/T 16842-2016 D型测试探针（试具D，直型，无电缆，适用于IP4X防护等级测试）
• 测试杆直径：1.0 mm（+0.05/0）（刚性设计，可实现一致的接触模拟，边缘无毛刺）
• 测试杆长度：100 mm ± 0.2 mm
• 圆形挡板直径：35 mm ± 0.2 mm（带止动面，防止过度插入设备外壳，边缘无毛刺）
• 手柄尺寸：直径10 mm；长度100 mm
• 手柄材质：绝缘材料（确保测试过程中用户安全操作）
• 集成电缆：无（带电缆版本可单独选购，专用于低压防触电测试）
• 施加推力：1±0.1 N（符合GB/T 16842-2016标准要求的精确推力）
• 核心功能：验证IP4X防护等级；验证电器危险带电/机械部件无法被工具触及

测试步骤：

• 检查探针（测试杆、挡板、手柄）是否损坏（例如，杆弯曲、挡板变形、手柄破裂、部件出现毛刺）。
• 将35mm圆形挡板紧贴设备外壳表面。
• 将1.0mm测试杆与外壳开口（例如，通风口、缝隙）对齐。
• 向设备内部方向施加1±0.1 N的稳定推力，模拟工具接触。
• 检查测试杆是否触及内部危险带电/机械部件，同时确认圆形挡板未进入设备外壳。
• 记录设备是否符合GB/T 16842-2016标准的IP4X防护及防触及安全要求（合格/不合格）。

应用：

• 根据 GB/T 16842-2016 图 4 对家用电器（例如，洗衣机、咖啡机）进行 IP4X 防护等级测试。
• 对音频/视频设备（例如，条形音箱、电视）进行防触及安全检查。
• 对照明设备外壳（例如，吊灯）进行防触及保护验证。
• 小型厨房电器（例如，烤面包机）的 UL 60335-1:2023 合规性测试。
• 便携式电子产品（例如，移动电源）的安全检查，以防止工具触及内部危险带电/机械部件。

GB/T 16842-2016 D型测试探针（试具D）– 直型无电缆测试探针
