逆反射标志测量仪

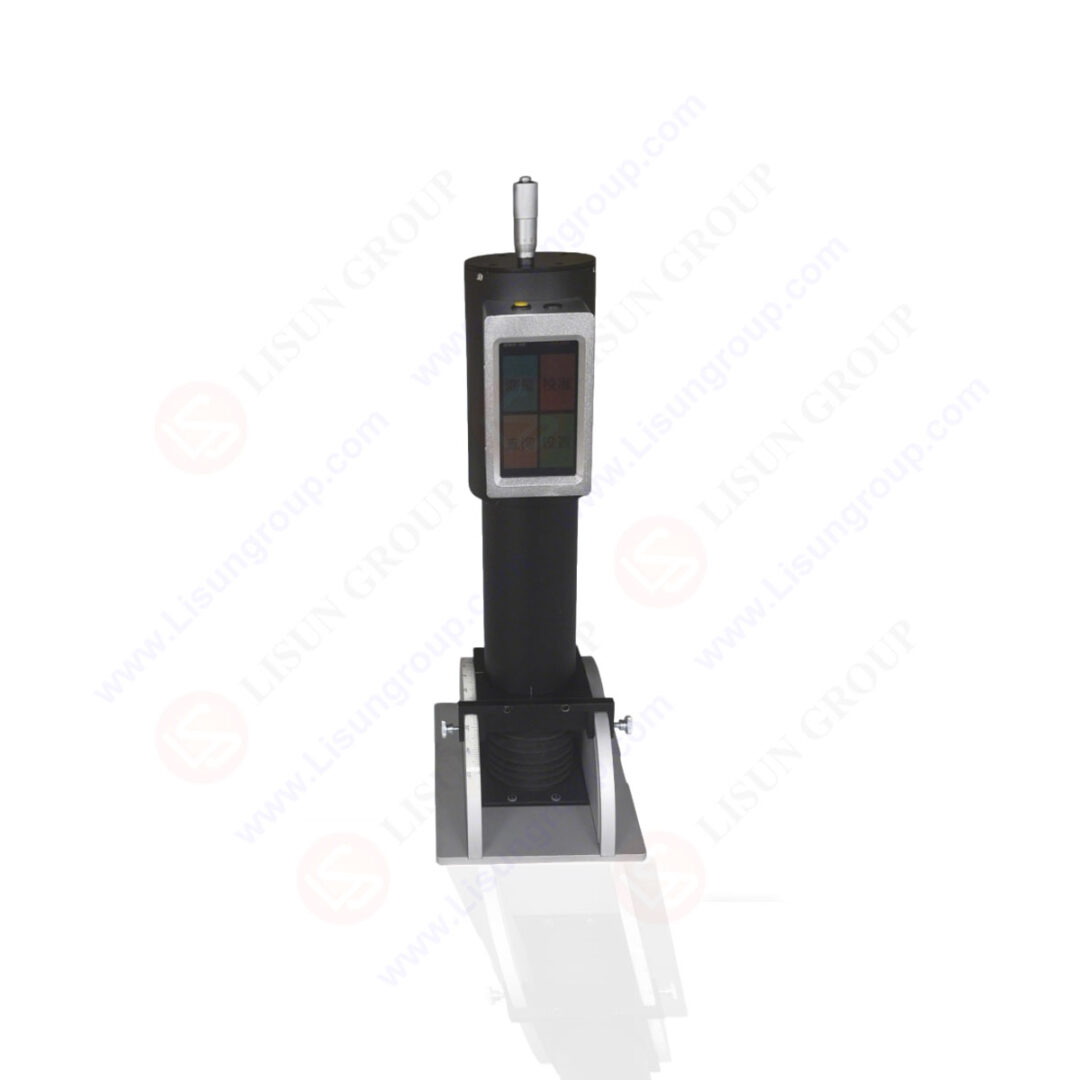

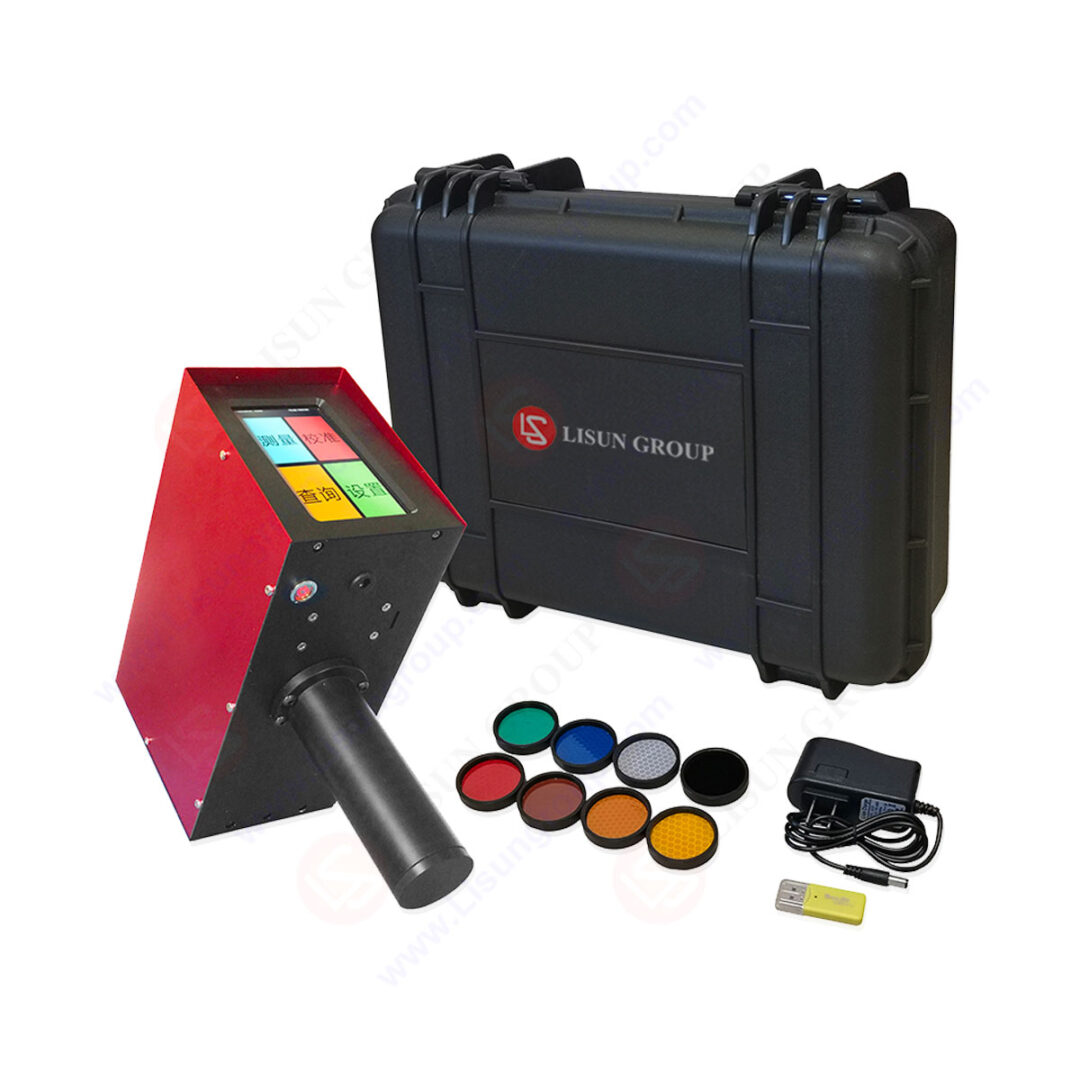

LS-101A/LS-101C逆反射标志测量仪是一款操作便捷的手持式光电专用仪器，核心用于现场精准测量逆反射材料的光度性能（逆反射系数 R’）。该仪器专为交通标识材料质量检测设计，适用于材料生产单位、质量监督部门、工程施工及监理单位，也可满足交通安全管理及公路、铁路、航空等部门对逆反射标志的现场实测需求，还能检测货车类机动车车身反光标识反光性能。该仪器由光学系统、探测放大系统、电源及控制系统、显示系统和校准块等组成，标配专用校准块用于示值校准，采用液晶数字显示表呈现测量值、锂电池供电，确保测量结果准确可靠且使用便捷。

参考标准：

规格参数：

使用方法（以LS-101A为例）：
1. 观测角（α）、入射角（β）的读数方法
1.1  光学检测头上装有观测角（α）及入射角（β）的调节器件；
1.2 观测角（α）的读数方法：通过转动观测角（α）调节器即可调节观测角（α），观测角调节器由两个部分组成（见上图）：一部分为横向标尺，在标尺上有0、5、10，即表示为0°、1°、2°，每1°内按中线上下又分10个分度刻线，因此一个分度刻线为0.1°；另一部分为微分筒，在其圆周面上刻有50个分度刻线，每按5分度刻线标有5、10、……45、0等10个分度刻线，则每5分度表示为0.01°；每一个等分线即表示0.002°。因此标尺和微分筒之间的组合可读出观测角和入射角的度数。以此类推，也可读出任意观测角（α）的角度值。
1.3 入射角（β）的读数方法：入射角（β）的调节是由两块半圆形板构成的导轨来实现的。在一块半圆弧端面上贴有以1º为分度的标尺，其中心为0º，两端各有50º分度，即±10º，±20°……±50º，在支撑板靠近标尺的一侧有一刻线即为入射角（β）的指示线。松开入射角（β）的定位螺钉时，可改变入射角（β）。而依据指示线在标尺上的位置，可读出入射角（β）的数值，在标尺上注有“＋”和“一”符号表示入射角的方向。

2. 逆反射系数（R′）的测量
2.1 仪器安装与测量前的准备
2.1.1  将仪器从仪器箱中取出，将测量显示仪及入射角角度盘安放在工作台上。取出光学检测头，将检测头的底端插入角度盘中，使检测头上指示线与角度盘上的指示线对齐，拧紧固紧螺栓；
2.1.2 打开测量显示仪开关。

2.2  测量步骤
2.2.1  按下电源开关后，则显示开机界面，预热后进入主界面；如下图

2.2.2 将观测角调节器调节至0.2°，将入射角调节器调节至-4°，在入射角角度盘底板中心定位缺口处放置黑色校准板，点击测量，进入测量主界面，点击选择观测角0.2°，入射角-4°，点击数据显示位置测量，测得结果应为0（-2—2统称为0），再将颜色校准板放置测光孔处，点击测量后结果应和给定值相同（上下偏差±2%视为相同），若测得值准确则更换为被测反光膜直接测量即可。测量界面如下图。其他角度测量同上，调节好观测角，入射角后选择屏幕对应角度按以上方法测量验证即可。

2.2.3 若测量值与显示值超差，则应将仪器进行校准，以0.2°观测角，-4°入射角为例，通过观测角调节器将角度调节为0.2°，将入射角调节器调节至-4°，显示仪返回主界面，点击校准，进入校准界面，选择观测角0.2°，入射角-4°，将黑色校准板放置测光孔处，点击0点校准（黑色），出现校准提示框，0点校准结束后，查看修正一列数据是否与校准板给定值一致，若不一致，点击该栏数据，将数据修改一致后点击保存。将颜色校准板放置于测光孔处。点击校准，出现提示框，提示框消失后，出现0K，点击存储后自动返回主界面进入测量界面测量即可。校准界面如下图：

2.3 测量完毕后点击存储，可将当前测量的数据及当前的温湿度保存。

2.4 在主界面点击查询可查看保存过的数据。如下图。

数据命名规则为：年月日时分秒。如20241116134453代表的含义即为，2024年11月16日13时44分53秒保存的数据。点击删除可删除全部保存数据，选中某一行数据，点击查询，可查询到当前存储的详细信息，如下图。点击删除则删除当前数据。

在主界面点击设置可进行基本参数的修改。点击设置，进入设置界面如下图。点击自动关机，弹出自动关机时间设置（自动关机只关闭屏幕进入低功耗模式，点击屏幕可唤醒开机），点击语言选择可选择中文或英文，点击背光调节弹出背光调节框，输入背光值，1为最暗，10为最亮，点击时间设置，可设置日期，点击数据导出，可将存储的数据导出至TF卡，通过电脑查看数据，点击系统及服务可查看售后服务电话及版本信息，点击返回则返回至主界面。

3. 数据导出：
测量时保存的数据全部保存在主板中，点击数据导出，可将存储的数据导出至TF卡中，弹出存储卡卡片后，通过读卡器连接电脑可以将保存的数据导出至电脑，数据存储类型为CSV文件，无需安装上位机软件选择EXCEL直接打开即可。数据存储文件的命名规则为年月日时分秒。
