剩余电压测试仪 | 残压测试仪 | 峰值断电装置

产品型号: LS-RVT-2000W

获取报价

您的电子邮件地址不会被公开。必需的地方已做标记 *

描述
视频
下载

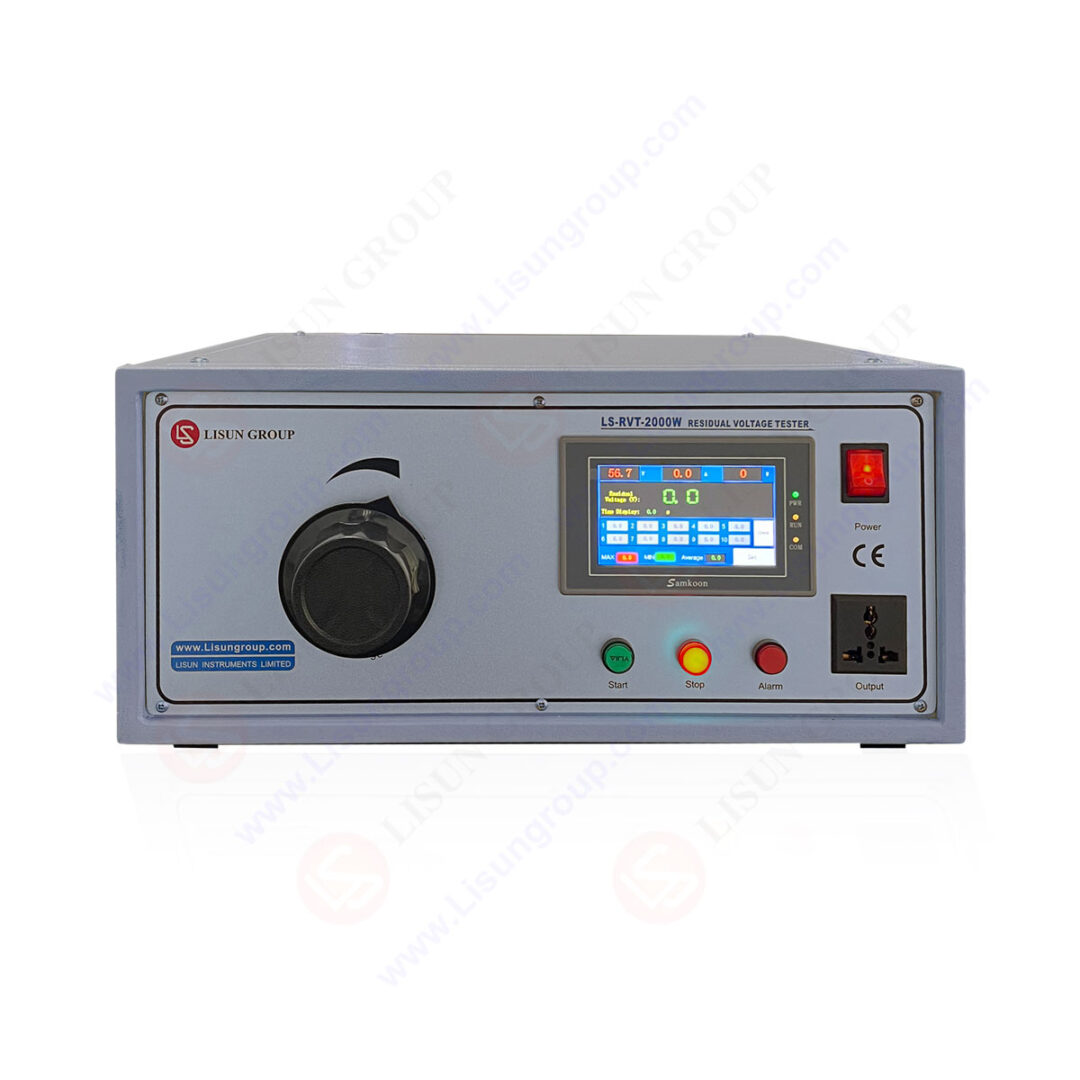

LS-RVT-2000W 剩余电压测试仪（残压测试仪 / 峰值断电装置）是一款专注于电气设备剩余电压检测的专用仪器，能够在电压峰值时实现被测设备与电网电压的断开，且断开电路后具备足够大的绝缘电阻，以此模拟插头拔断的实际场景。仪器可精准测量设备断电后的剩余电压，支持多组循环测试，能自动记录测试数据并计算相关统计值，同时具备声光报警功能，当检测值超出设定范围时可及时切断电压，为电气设备的安全性能验证提供精准、可靠的测试支持。

标准：

标准号	标准名称
GB/T 4706.1-2024	家用和类似用途电器的安全第 1 部分：通用要求
GB 8898-2011	音频、视频及类似电子设备第 1 部分：通用要求
GB 9706.1-2020	医用电气设备第 1 部分：基本安全和基本性能的通用要求
GB 7000.1-2015	灯具第 1 部分：一般要求和试验
GB 4943.1-2022	信息技术设备安全第 1 部分：通用要求
IEC 60335-1:2023	Household and similar electrical appliances – Safety – Part 1: General requirements
IEC 60065:2014	Audio, video and similar electronic apparatus – Safety requirements
IEC 60601-1:2020	Medical electrical equipment – Part 1: General requirements for basic safety and essential performance
IEC 60598-1:2021	Luminaires – Part 1: General requirements and tests
IEC 60950-1:2005	Information technology equipment – Safety – Part 1: General requirements

技术规格：

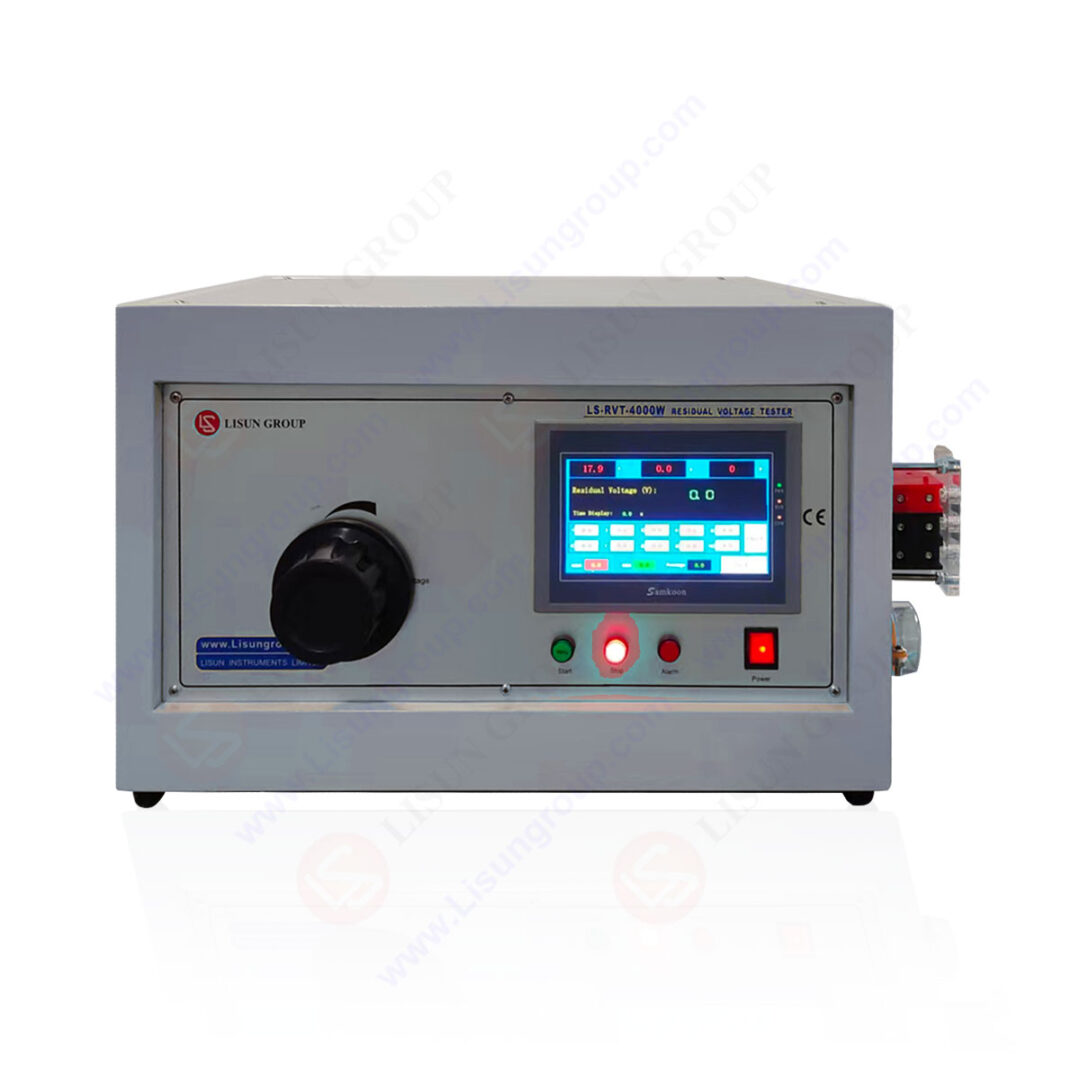

LISUN型号	LS-RVT-2000W	LS-RVT-4000W	LS-RVT-5000W-3P
输出最大功率/电流	2000W/10A单相	4000W/16A单相	5000W/7.5A三相
输出电压范围	AC 0~242V		AC 0~380V
测试残压范围	5~300.0V；分辨率：0.1V，准确度：±（读数*1%+1V）
测试时间	1~99秒
测试阻抗	≥100MΩ （可选>1000 MΩ）
输入电容	25 pF
测试报警范围	5~300.0V
测试判别	声光报警，同时切断电压
通讯接口	RS-485（可选）

图1 监控界面

8）电压显示：显示调压器输出电压，启动测试时输出此电压；（单位：A）
9)电流显示：显示测试时流经试样电流；（单位：A）
10)功率显示：显示测试时试样消耗功率；（单位：W）
11）残余电压：显示测试时试样插头插脚端剩余电压；（单位：V）
12）计时显示：显示测试时通电时间与断电时间的倒计时；（单位：S）
13）剩余电压测试值列表：显示测试时第1至10次循环测试的剩余电压测试值；（单位：V）
14）剩余电压算术值：显示剩余电压测试值列表的最大值、最小值、与算术平均值；（单位：V）
15）设置按钮：点击进入参数设置界面；

图2 设置界面

16) 电器通电：设定测试时给试样供电时间；默认设定3秒；
17) 循环测量：设定连续测试次数；默认设定10次；
18) 延时测量：设定测量试样断电后延时时间对应的剩余电压；默认设定1秒；
19) 断电角度：设定电压的关断相位角度；默认设定为峰值时断电，90/270度；
20) 报警电压：设定延时测量的剩余电压上限报警值，默认设定30伏；
21) 测量项目选择：测量项目有火零、火地、零地，选择设定测量试样对应插脚端的剩余电压；
22) 校准按钮：点击进入参数校准界面；
23) 返回按钮：点击返回到参数监控界面；

依据标准：
国家标准GB 4706.1-2024《家用和类似用途电器的安全第1 部分：通用要求》22.5 规定
