IEC 60529 标准 IPX3/4 防水测试：5种灯具摆管试验方法详解

摘要

灯具IPX3/4防水测试是针对恶劣环境下使用灯具的一项关键验证方法。本系统分析围绕国际电工委员会60529标准图5所规定的振荡管装置展开，明确界定了淋水防护（IPX3）与溅水防护（IPX4）的具体技术要求。通过对喷嘴几何结构、流体动力学特性及样品安装规范的深入研究，本报告确立了确保防护等级验证可靠性所需的各项工程参数。分析进一步评估了开放式试验箱的架构设计，强调采用模块化设计方案，以适配不同外形尺寸的灯具，同时保证测试条件的可重复性。研究结果可为负责户外灯具、工业照明设备及建筑照明装置防潮失效验证的实验室管理人员和质量保证工程师提供技术指导。

1. 引言

户外LED照明设备、冲洗环境下的工业灯具以及暴露于自然气候中的建筑照明装置的广泛应用，使得标准化防水验证的重要性日益凸显。国际电工委员会IEC 60529标准为电气设备外壳抵御固体异物和水侵入的防护等级提供了权威分类体系。对于灯具制造商而言，要获得准确的IPX3（防淋水）或IPX4（防溅水）认证，必须严格遵循该标准图5中详细规定的振荡管测试装置技术规范。

本技术分析旨在解决灯具IPX3和IPX4防水测试中存在的工程技术难点，探讨振荡管制造所需的几何精度、水输送过程中的流体动力学参数，以及针对不同规格和结构灯具进行测试时所需的结构调整方案。

2. 标准概述

2.1 IEC 60529防护等级分类体系

IEC 60529标准建立了一套外壳防护的分级体系，其中第二位特征数字专门用于表征设备的防水能力。该标准明确了IPX3和IPX4为两种不同的防护等级，需采用对应的测试方法：IPX3要求设备可抵御与垂直面夹角不超过60°的淋水，而IPX4要求设备可抵御来自任意方向的溅水。这两项防护等级对于安装在半户外环境、顶棚下方或需要定期清洁的场所的灯具具有重要意义。

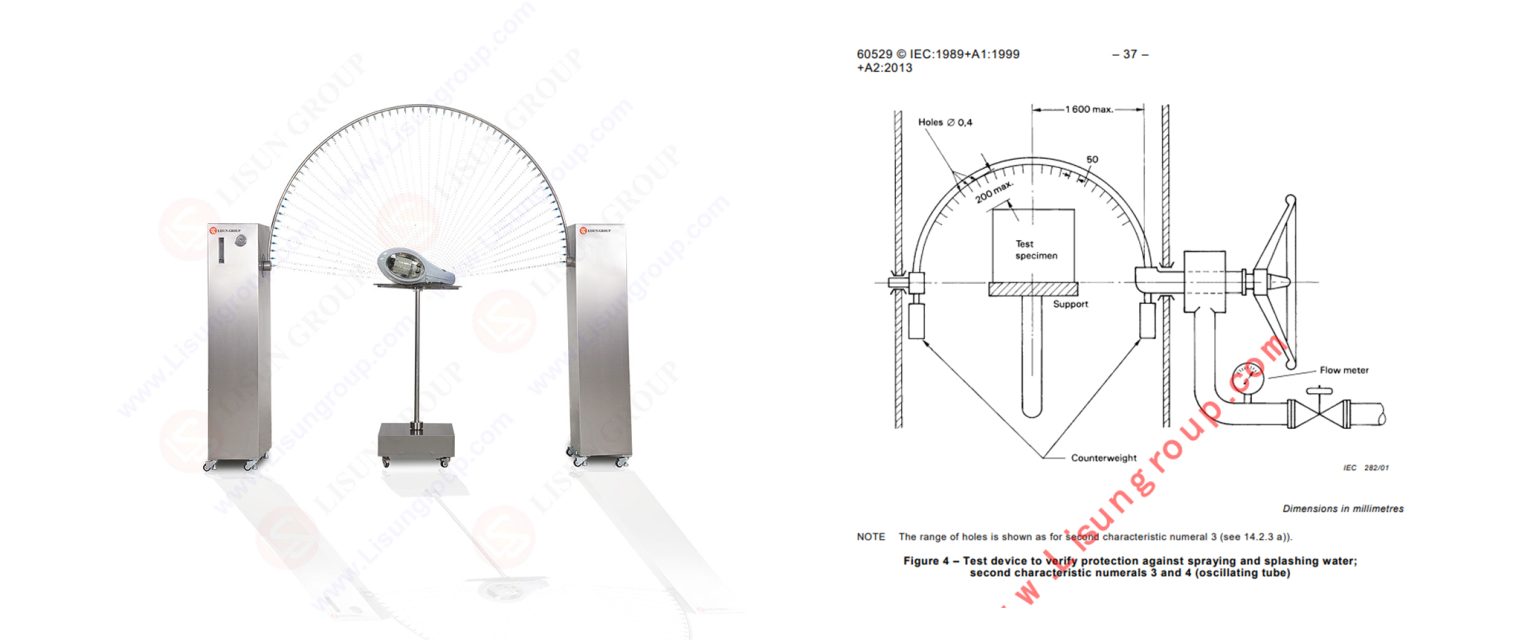

该标准图5展示了振荡管装置的结构——这是一套具有规定尺寸的半圆形装置，配备经过校准的喷淋喷嘴。该装置通过可控振荡实现标准化的淋水作业，模拟具有可量化重复性的定向淋水或溅水环境，这一特性对于实验室认证工作至关重要。

2.2 IPX3与IPX4测试规程的技术差异

尽管IPX3和IPX4测试均采用振荡管装置，但二者的关键参数设置存在显著差异。IPX3测试要求振荡管的振荡弧度为120°（以中心位置为基准±60°），而IPX4测试则根据装置结构要求振荡管完成360°全周振荡或双向180°振荡。流量参数方面，IPX3测试要求每个喷嘴的流量为0.07升/分钟，而IPX4测试的喷嘴流量则需达到0.6升/分钟——二者的水力输送量相差一个数量级。

测试时长参数同样存在差异：IPX3测试的持续时间为10分钟，而IPX4测试的时长可为10分钟，或根据设备外壳表面积计算（每平方米表面积测试1分钟，且测试时长不少于5分钟）。这些差异要求测试设备具备精准的参数调节能力和配套的计量验证仪器。

3. 核心技术内容

3.1 振荡管装置的设计与几何参数

IEC 60529标准图5对振荡管装置的尺寸公差做出了明确规定。该装置的主体为一根直径在100毫米至1200毫米之间的圆管，喷淋孔沿圆管内弧呈锯齿状分布。针对灯具测试的应用场景，振荡管的直径通常在400毫米至1000毫米之间，以适配不同规格的灯具产品。

喷淋孔的加工需满足严格精度要求：孔径为0.4毫米，孔间距为50毫米，开孔方向朝向圆管的圆心位置。标准规定喷淋范围应覆盖测试样品水平方向约180°的周向区域。对于尺寸超过振荡管直径的大型灯具，则需通过调整测试位置或分阶段测试的方式完成验证。

振荡管的结构刚性是一项工程难点：该装置需在水压作用下保持尺寸稳定性，同时以4秒每转的速度平稳振荡（适用于IPX3测试）或实现可控的双向旋转（适用于IPX4测试）。采用不锈钢材质（通常为304或316型号）制造的振荡管，能够满足实验室长期使用所需的耐腐蚀性和机械稳定性要求。

3.2 流体控制与输水系统

流量精度直接影响测试结果的有效性。IPX3测试要求每个喷嘴的流量为0.07升/分钟，因此需要配备精密流量计和压力调节器，确保在不同供水压力下流量误差维持在±5%以内。IPX4测试的流量更高（每个喷嘴0.6升/分钟），需要配备性能可靠的泵送系统，根据系统阻力情况，通常需维持5-10巴的工作压力。

水质指标对测试的一致性和设备的使用寿命均有影响。IEC 60529标准建议使用清洁水源以防喷嘴堵塞，在实际应用中，则需配备过滤系统（过滤精度通常为100-200微米）和水循环利用系统，以提升设备的运行效率。测试过程中需将水温稳定在15±10℃，避免因温度冲击损坏测试样品，同时保证流体特性的一致性。

3.3 样品安装与空间布局要求

灯具产品的外形多样，从紧凑型筒灯到线型工矿灯，再到结构复杂的建筑照明装置，这给样品安装带来了特殊挑战。标准要求灯具的安装面需与振荡管的中心平面保持重合。对于IPX4测试，若使用非360°振荡装置，需在测试进行5分钟后将灯具旋转90°，确保其表面得到全面的淋水覆盖。

样品支撑结构需具备电气绝缘性能（以保障带电测试过程中的安全），同时能够抵御水流冲击，维持样品的机械稳定性。配备360°旋转功能的可调式安装支架，可实现多角度淋水测试。灯具表面与喷嘴的距离需控制在200毫米左右，这要求设备配备精准的定位机构。

4. 设备工程设计要求

4.1 材料选择与耐腐蚀性能

试验箱的制造材料需能够耐受长期水浸环境，同时保持尺寸精度。不锈钢（美国钢铁学会304或316型号）凭借其优异的耐腐蚀性和刚性，成为设备结构件的首选材料。对于成本敏感的应用场景，非关键结构件可采用粉末涂层碳钢并辅以阴极保护工艺，但如果测试过程中涉及盐水溶液，则所有部件均需采用不锈钢材质。

密封材料的选型同样至关重要：三元乙丙橡胶（EPDM）垫片适用于门体密封和电缆穿线孔密封，具备出色的防水性能；聚四氟乙烯（PTFE）轴承则可实现无润滑低摩擦振荡，避免润滑介质对测试造成污染。

4.2 开放式结构的技术优势

开放式测试结构在灯具测试中具有独特的工程优势。与封闭式试验箱不同，开放式结构可容纳尺寸超出标准试验箱的大型灯具，便于使用天车吊装重型工业灯具，同时允许测试人员直接观察灯具的进水起始位置。

设备的结构框架需具备抗扭刚性，以抵消悬臂载荷对振荡精度的影响。采用模块化设计的框架系统通常具备500-2000毫米的垂直高度调节范围，可适配不同的灯具安装方式，同时确保喷嘴与样品的间距维持在200毫米的标准要求。

5. 模块化测试系统的工业应用

现代实验室对测试设备的要求是兼顾标准合规性与操作灵活性。IP防水测试设备（开放式）JL-X系列产品，通过模块化开放式结构设计，很好地满足了这两项要求。

JL-X系列严格遵循IEC 60529标准图5对振荡管的技术要求，提供直径为400毫米、600毫米、800毫米和1000毫米的精密不锈钢振荡管组件。该设备通过可编程逻辑控制器调节振荡参数，可分别满足IPX3测试（120°弧度振荡）和IPX4测试（360°连续旋转）的要求。

设备的核心技术参数包括：采用数控加工工艺制造的校准喷淋喷嘴（孔径0.4毫米，孔间距50毫米），确保尺寸一致性；输水系统配备变频驱动（VFD）控制的泵送装置，可实现每个喷嘴0.07升/分钟（IPX3）至0.6升/分钟（IPX4）的精准流量调节，并通过闭环反馈控制将流量稳定性维持在±3%以内。

开放式结构配备基于T型槽型材的模块化安装平台，可承载重量达150千克的样品，并支持XYZ三轴定位调节。该结构对于非对称建筑照明灯具、线型LED支架灯和工矿灯的测试尤为适用——这类产品的测试往往受到封闭式试验箱的尺寸限制。设备集成了集水槽、自动排水和过滤系统，无需额外的场地水处理设施即可实现连续测试。

该设备的应用场景涵盖商业照明产品质量验证、汽车前照灯防水测试、船舶照明设备认证以及建筑幕墙灯具测试等领域。设备符合IEC 60529、EN 60529及相关国家标准，测试数据可获得国际认证体系的认可。

表1：灯具IPX3与IPX4测试参数技术对比

参数	IPX3（防淋水）	IPX4（防溅水）	工程启示
振荡弧度	120°（垂直方向±60°）	360°连续振荡或双向180°振荡	IPX4测试需实现全周覆盖或样品旋转
单喷嘴流量	0.07升/分钟	0.6升/分钟	8.6倍的流量差要求设备配备可变容量泵送系统
测试时长	10分钟	每平方米表面积1分钟（不少于5分钟）或10分钟	大表面积灯具需延长IPX4测试时间
水压	典型值50-150千帕	典型值50-150千帕	压力稳定性是维持流量精度的关键
喷嘴-样品间距	约200毫米	约200毫米	需精准定位，可调式安装支架必不可少
振荡管直径范围	典型值400-1000毫米	典型值400-1000毫米	根据灯具外形尺寸选择适配规格
样品旋转	无需	若使用非360°装置，需在测试中途旋转90°	自动化旋转系统可提升测试重复性

6. 讨论：设备选型与实验室集成

实验室管理人员在评估振荡管测试系统时，需综合考量灯具的测试吞吐量、样品尺寸分布以及场地基础设施条件。开放式结构的设备灵活性更高，适用于研发环境下不同规格灯具原型的测试；而封闭式试验箱则更适合标准化产品的大批量生产检测。

水力基础设施是规划过程中的关键考量因素。IPX4测试的流量较大，标准配置的设备每小时需消耗500-1000升水，因此需要确认市政供水能力是否满足需求，或配备带有过滤和冷却功能的水循环系统。排水设施需能够承受峰值排水量，同时避免积水影响电气安全。

校准规程同样需要重点关注：振荡管的几何精度（孔径、孔间距、开孔角度）需定期使用标准量规进行验证，对于高使用率的实验室，通常建议每12个月进行一次重新校准。

7. 结论

灯具IPX3/4防水测试是确保恶劣环境下灯具可靠运行的关键质量保证环节。要满足IEC 60529标准图5对振荡管装置的技术要求，必须在设备制造、流体控制和样品安装系统等方面进行精准的工程设计。

技术分析表明，以JL-X系列为代表的开放式测试设备，能够为实验室提供足够的灵活性，以适配不同外形的灯具产品，同时保障测试条件的标准化和可重复性。IPX3与IPX4测试参数的差异——尤其是振荡弧度、流量和测试时长——要求设备具备精准的参数调节和验证能力。

随着照明技术在户外和工业领域的持续拓展，严格执行标准化测试方法对于保障产品可靠性、减少现场故障以及符合国际安全标准至关重要。对于致力于获得权威防护等级认证的制造商而言，投资高精度测试设备是一项必不可少的基础投入。
