IPX7防水测试箱：依据IEC60529标准的1米浸水全面分析

摘要

IPX7防水试验箱设备构成了验证电气外壳在临时浸水条件下防水等级的关键基础设施。本研究系统地审视了IEC60529标准为可靠耐水性评估所规定的技术规格、工程设计参数和操作协议。通过对浸没深度精度、持续时间控制机制以及试验箱结构要求的批判性分析，本文阐明了指导准确IPX7认证测试的基本工程原理。

研究涵盖了耐腐蚀性的材料选择标准、结构密封方法以及维持测量溯源性的校准程序。此外，本研究评估了商业测试解决方案，特别分析了自动化浸没系统在工业质量保证环境中的实施情况。这些发现为从事消费电子和工业设备认证的实验室工程师及产品安全专业人员提供了技术指导，确立了可重现的防水测试结果的标准化协议。

1. 引言

便携式电子设备和户外电气设备的激增，使得对标准化防水侵入验证的需求日益增强。防护等级（IP）代码在IEC60529标准下进行了标准化，提供了国际公认的分类系统，定义了电气外壳对固体颗粒和液体渗透的防护程度。在这些分类中，IPX7代表一个特定的防护等级，确保设备在临时浸入水中时（深度达1米，持续时间30分钟）的完整性。

智能手机、可穿戴技术和汽车电子等需要此类防护的产品日益普及，提升了精确测试方法的重要性。因此，IPX7防水试验箱已成为质量保证实验室中的关键设备，需要严格的工程标准，以确保可重现且权威的测试结果，符合国际认证要求。

2. 标准概述

2.1 IEC60529框架与IP代码架构

IEC60529确立了用于分类电气设备外壳所提供的防护程度的国际标准。IP代码结构包含两个数字：第一个表示对固体物体的防护（0-6），第二个表示对液体的防护（0-9）。IPX7中的“X”表示未规定对固体物体的防护，而“7”则表示对临时浸水影响的具体防护。该标准规定了精确的测试条件，包括浸没深度（1.0米 ± 0.05米）、水温差异和持续时间规格（最少30分钟），确保全球测试设施的评估标准一致。

2.2 IPX7具体技术要求

IPX7测试要求将样品完全浸入水中，深度为1米，从设备底部测量至水面。测试设备必须在整个30分钟暴露期间维持此深度公差，同时适应不同的样品尺寸和重量。关键的环境参数包括水温稳定化处理（通常为15°C至35°C）和最小的水流动，以防止动压力效应。该标准规定，当外壳在相当于1米水柱（约0.1巴静水压力）的规定压力条件下浸没时，必须防止水以造成有害影响的数量进入。

3. 核心技术内容

3.1 IPX7防水试验箱设计参数

IPX7防水试验箱工程要求对结构完整性和测量精度给予细致关注。基本设计采用耐腐蚀的浸没槽，由316L不锈钢制成，以承受长期的水暴露并防止电化学降解。关键尺寸规格包括足够的内部容积（标准型号通常为800×800×1000 mm），以适应不同的样品几何形状，同时保持精确的水位控制。试验箱必须集成自动化升降机构，位置精度在±5 mm以内，以确保整个测试周期中浸没深度一致。先进系统采用带触摸屏的可编程逻辑控制器（PLC），实现精确的持续时间计时（30:00 ± 0:01分钟）和自动化的测试序列执行。

3.2 浸没测试方法与规程

标准化测试规程要求在室温下对样品进行预处理，以防止冷凝伪影。样品安装方法必须确保稳定定位，无机械应力，并使用非导电夹具以避免电偶腐蚀。水质管理是一个关键参数；使用电导率低于100 μS/cm的去离子水或自来水，可防止测试对象上出现矿物沉积。在浸没期间，试验箱必须保持相当于1米深度的静水压力，波动最小（±2%）。测试后检查规程包括受控排水、去除表面水分以及通过拆解或电气连续性测试进行功能测试，以检测内部进水。

3.3 校准规程与测量不确定度

精确的深度测量要求根据可追溯标准校准水位传感器，验证间隔不超过12个月。温度监测系统必须达到±1°C以内的精度，使用铂电阻温度计（PRT）或校准的热电偶。不确定度分析必须考虑深度测量误差（通常为±0.5%）、温度变化对水密度的影响以及计时设备精度（±0.1%）。升降机构的定期校准确保位置重复性在±3 mm以内，这对于在高达50 kg的不同样品重量下维持1米规格要求至关重要。

4. 设备工程设计要求

4.1 材料选择与耐腐蚀性

试验箱结构要求所有接触水的表面使用奥氏体不锈钢（AISI 316L），与304级替代品相比，其具有更优越的抗氯离子点蚀性能。非金属部件需评估其水解稳定性，使用PTFE或EPDM密封件，能够在反复的干湿循环中保持弹性。通过焊接加强筋进行结构加固，防止在静水载荷下发生尺寸变形，而表面光洁度规格（Ra ≤ 0.8 μm）则便于清洁并防止水箱中发生生物污染。

4.2 结构完整性与密封系统

水箱组件必须能承受0.15 MPa的静水压力载荷（安全系数为工作压力的1.5倍）而无结构损伤。观察窗和检修口的垫圈选型要求在1000次热循环后压缩永久变形低于15%。排水系统包含防虹吸机构和过滤装置，以防止环境污染，同时能够在测试周期之间实现快速换水（10分钟内完全更换）。

4.3 控制系统架构

现代实施方案采用带有冗余安全联锁的分布式控制系统，包括水位浮子开关和急停机构。数据采集系统以1秒的间隔记录测试参数（深度、温度、持续时间），生成符合ISO/IEC 17025文件记录要求的防篡改数字记录。通过以太网/IP接口实现的远程监控功能，能够集成到中央实验室管理系统中。

5. IPX7测试系统的工业实施

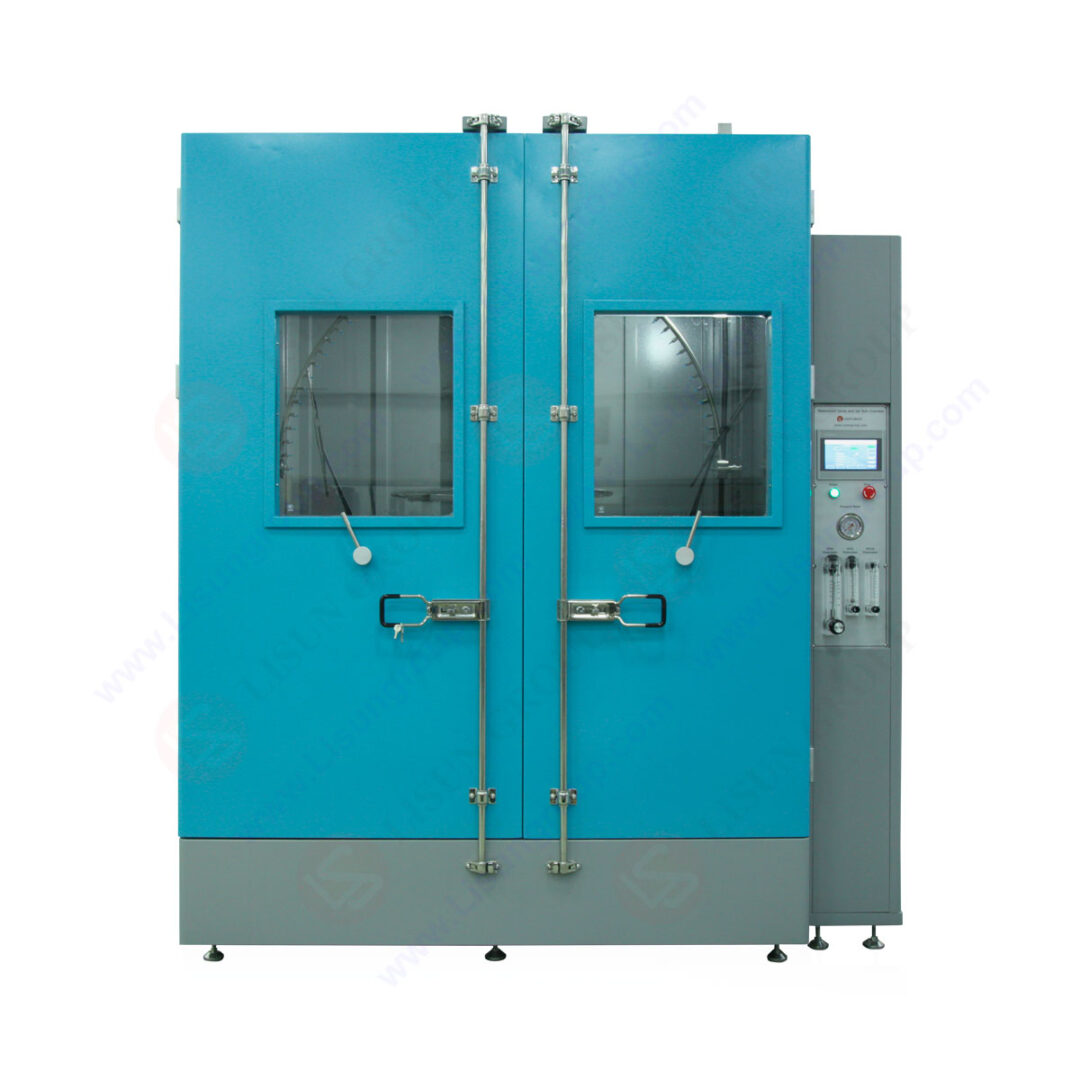

当代商业测试解决方案在自动化和精度能力方面显示出显著进步。JL-XC系列防水试验箱体现了当前的工业工程标准，集成了具有0.1 mm位置分辨率的伺服驱动升降平台，以及在整个测试容积内保持±1°C温度均匀性的集成水循环系统。

该系列的技术规格包括模块化水箱配置，范围从适用于消费电子的紧凑型400×400 mm尺寸，到适用于汽车零部件的1200×1200 mm工业级系统。集成控制系统支持可编程测试曲线，涵盖IPX5至IPX9K协议，能够在统一的硬件平台内完成全面的侵入防护验证。结构采用全316L不锈钢，可选钝化处理以增强耐化学性。

应用场景涵盖智能手机制造质量控制、可穿戴设备认证、汽车传感器验证以及船用设备测试。自动化工作流程减少了操作员干预，最大限度地降低了人为错误，同时将吞吐量提高到每八小时班次20个以上的测试周期。高级型号配备了带水下摄像头的视觉监控系统，用于在浸没阶段实时检测进水情况。

表2. JL-XC系列技术配置

参数	规格/描述
型号配置	JL-XC400 (400×400 mm) 至 JL-XC1200 (1200×1200 mm)
升降平台分辨率	0.1 mm (伺服驱动)
温度均匀性	测试容积内 ±1°C
支持的测试等级	IPX1,IPX2,IPX3,IPX4,IPX5, IPX6, IPX6K
结构材料	316L 不锈钢 (所有接触水表面)
吞吐量 (8小时班次)	20+ 个循环 (自动化操作)

6. 讨论：设备选型与工程考量

实验室采购决策必须评估样品尺寸要求、生产量需求以及未来测试范围的扩展。进行高吞吐量消费电子测试的设施应优先考虑自动化升降系统和快速换水能力，以最大限度地缩短周期时间。相反，处理各种大型格式设备的研究实验室则需要定制的箱体几何形状，并具备超出标准1米规格的可调深度能力，以兼容IPX8测试。

校准维护成本是重要的生命周期考量因素；使用超声波液位传感器的系统比基于浮子机构的系统需要更少的频繁重新校准，但需要更高的初始资本投入。水处理基础设施，包括去离子和温度控制系统，会显著影响设施的运营成本，必须在实验室规划阶段予以整合。法规合规性文件，包括ISO/IEC 17025校准证书和测量不确定度预算，要求选择能够提供全面计量支持服务的制造商设备。

7. 结论

对电气外壳耐水性的严格评估，需要精确设计的IPX7防水试验箱系统，该系统能够以高保真度重现标准化的浸没条件。本分析阐述了关键的 technical 参数——包括深度精度、材料耐腐蚀性和校准规程——这些对于符合IEC60529标准至关重要。自动化控制系统的集成，例如以JL-XC系列为代表的先进商业平台，显著提高了测试可靠性，同时减少了操作可变性。

防水测试技术的未来发展可能会侧重于增强自动化、实时进水检测方法，以及对新兴高功率电子设备架构的扩展兼容性。实施本文详述的工程原理和设备规格，可确保实验室具备权威、可重复的耐水性认证能力，这对于在日益严苛的电气设备应用中保障产品安全至关重要。

标签：JL-XC
