彩色亮度计

1、设备基础认知

1.1 设备概述

1.1.1核心参数

参数	说明
数字 V (λ) 传感器相关光谱灵敏度	f1＜±5.5%
亮度测量动态范围	10~1,000,000 cd/m²
亮度测量精度与分辨率	＜±5%；0.01 cd/m²
相关色温 Tc动态范围	1350K ~ 25000K，亮度需＞10cd/m²
色温测量精度与分辨率	±20K（CIE 标准 A 光源，100 cd/m²）；1K
色品坐标	x, y, u, v(u’, v’)，亮度需＞10cd/m²
色品坐标精度与重复性	±0.002 (CIE标准A光源下, 100cd/m2)；±0.0005 (CIE标准A光源下)
测量视场角度	1°
测量距离	0.7m ~ 无穷远
刷新频率	亮度≥10 cd/m² 时，1 次 / 秒；亮度＜10 cd/m² 时，1 次 / 3 秒
显示屏幕	128×64 图形 LCD 显示屏
通讯接口	RS232 串行接口
供电方式	9V 电池 / 6V 直流适配器
机身尺寸	270mm（长）×95mm（宽）×225mm（高）（带手柄）

1.1.2设备应用

XYL-VI 彩色亮度计是一款全数字式光度与色度测量设备，采用数字 X (λ)、Y (λ)、Z (λ) 传感器，从根源上解决了传统模拟式亮度计无法避免的零点漂移问题。配置电脑软件，支持实时监测，适用于各类光源与显示产品的亮度、色品坐标、色温等参数的精准测量。

应用场景：LED 灯具、荧光灯、白炽灯等各类照明产品的光度与色度参数检测；显示屏、背光模组等显示器件的亮度与色度均匀性测试；交通信号、汽车车灯等光源的色度与亮度校验；实验室、质检部门的光源研发与质量抽检；现场照明环境的亮度与色温快速检测。

1.2 配置核对

1.2.1 包装拆除与外观检查

拆除设备包装时，需轻缓操作，避免使用尖锐工具划伤设备外壳。开箱后首先检查设备主体外观，确认无明显变形、凹陷、按钮无破损、松动。若发现设备或配件有异常，请及时联系我们。

1.2.2 主机及配件

编号	说明
①	便携收纳箱
②	XYL-VI彩色亮度计
③	电源适配器
④	RS232通讯线
⑤	三脚架

1.2.3电子文档下载

电子版使用说明书、软件、质保卡等的下载链接，已通过邮件形式发送，请及时下载。如错过邮件，也可主动与我们联系，以重新获得下载链接。

2、使用注意事项

2.1 安全使用须知

供电需使用设备标配的 6V 直流适配器，或规格匹配的 9V 电池，禁止使用电压不符的电源，避免烧毁设备内部电路。

设备属于精密光学电子仪器，禁止摔落、撞击与剧烈振动，避免光学系统偏移、传感器损坏。

禁止自行拆卸设备机身，否则将失去保修资格，且可能造成设备不可逆损坏。

禁止将设备物镜对准强激光、太阳等超高亮度光源，避免灼伤内部感光传感器。

2.2 测量环境要求

测量环境温度建议在 0~40℃范围内，相对湿度不超过 85%，无凝露；温度每变化 1℃，测量值会产生 – 0.1% 的偏差，高精度测量需保证环境温度稳定。

避免在强电磁干扰环境下使用，如大功率电机、高频发射设备附近，防止测量数据跳动异常。

设备需放置在平稳台面或三脚架上，测量过程中避免晃动，保证瞄准位置稳定。

2.3 操作禁忌事项

禁止用手直接触摸物镜、目镜的光学镜片表面，避免留下指纹、污渍影响光学性能。

禁止在设备开机状态下插拔 RS232 通讯线，避免接口电路损坏。

禁止在电池漏液状态下继续使用设备，发现电池异常需立即取出并清理电池仓。

禁止使用腐蚀性清洁剂擦拭设备机身与光学镜片。

3、设备介绍

3.1 设备正面

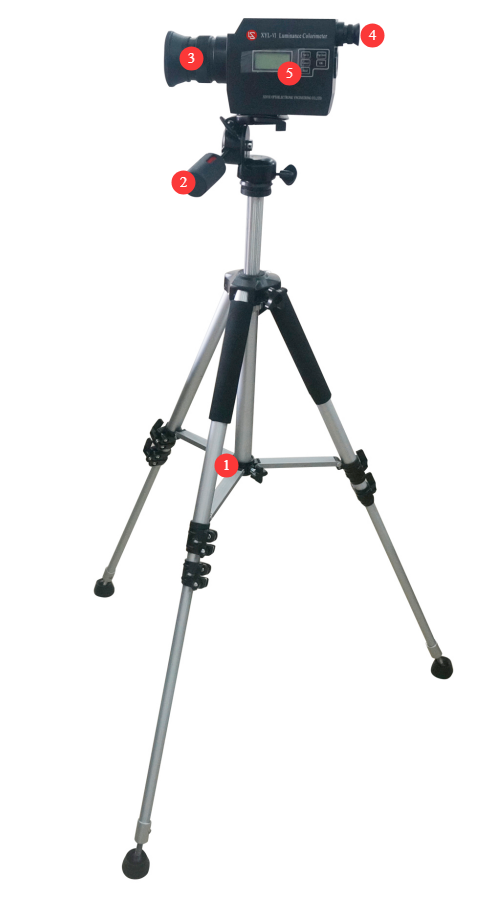

XYL-VI整体构造见图3-1。

编号	说明
①三脚架	设备包含手柄，可将手柄替换为三脚架，三脚架高度可调
②摇柄	可控制瞄点方向
③物镜	用于汇聚被测目标的光线，是光学测量的入射端
④目镜	于观测瞄准目标，可旋转调节清晰度
⑤显示屏及按键	显示测试结果，按键可控制翻页及锁定测试结果等

3.2 设备背面

编号	说明
①	电源适配器插孔
②	RS232通讯接口
③	电源开关

4、设备操作使用

4.1 开机前准备

4.1.1 供电方式选择

设备支持两种供电方式，二选一即可：电池供电或适配器供电。

4.1.2 三脚架安装（可选）

测量固定目标时，建议搭配三脚架使用，提升测量稳定性：逆时针旋转手柄底部的固定螺丝，取下手持手柄；将设备底部的螺孔对准三脚架云台的固定螺丝，顺时针拧紧固定，确保设备平稳无晃动。

4.2 光学瞄准系统调整

正式测量前必须完成光学瞄准调整，确保测量区域精准对准被测目标。

4.2.1 目镜清晰度调节

打开设备电源，将设备物镜朝向均匀亮面（避免对准强光）。缓慢旋转目镜圈，直到视场内的黑斑边缘清晰锐利，无模糊重影，完成屈光度调节。

4.2.2 物镜对焦与目标瞄准

将设备物镜对准被测目标，通过目镜观察被测物体；缓慢转动物镜调焦圈，直到目镜中的被测目标成像清晰；移动设备方向，将视场中心的黑斑对准需要测量的目标区域，完成瞄准定位。

4.3 主机基础测量操作

4.3.1 开机与基础参数查看

观察显示屏测量界面参数。按「上页」「下页」按键，可循环切换查看以下测量参数：亮度 Y、相关色温Tc、色品坐标 (x, y)、色品坐标 (u, v) 或 (u’, v’)、差值参数 (Δu,Δv,Δx,Δy,ΔTc) 或 (Δu’,Δv’,Δx,Δy,ΔTc)、若色温测量值超出 1350K~25000K 范围，设备将显示 0K，属于正常量程提示。

4.3.2 数据保持功能使用

测量过程中，按下「保持（Hold）」按键，当前屏幕的所有测量数值将被锁定，屏幕停止刷新；再次按下「保持（Hold）」按键，即可解除锁定，恢复实时测量刷新。

4.3.3参考源设定与差值测量

设定参考源后，可实时查看当前测量值与参考值的差值，适合同批次产品对比测试。

操作步骤	说明
设定参考源	在测量界面按下「确认」进入主菜单，选择「设定参考源」选项，按下「确认」进入。界面将显示当前测量的Tc、Y、色坐标值与对应光源通道号。确认数值无误后，按下「确认」按键，将当前值保存为参考源并返回测量界面。若无需保存，按下「取消」直接退出。
查看差值	设定参考源后，通过「上页」「下页」切换到差值显示页面，即可查看当前测量值与参考源的 Δu、Δv、Δx、Δy、ΔTc绝对差值
浏览参考源	进入主菜单选择「浏览参考源」，可查看当前已保存的参考源所有参数，查看后按「确认」或「取消」退出

4.3.4显示模式切换（uv/u’v’）

设备支持两种色品坐标显示模式，可按需切换。

在测量界面按下「确认」进入主菜单，选择「设定显示值」选项，按下「确认」进入。通过「上页」「下页」按键选择「uv 模式」或「u’v’ 模式」：(u,v) 对应 CIE1960 均匀色品图颜色坐标(u’,v’) 对应 CIE1976 均匀颜色空间色品坐标。

选择完成后按下「确认」保存设置并返回，按下「取消」则不保存退出。

4.3.5屏幕对比度调节

在测量界面按下「确认」进入主菜单，选择「调节对比度」选项，按下「确认」进入，通过「上页」「下页」按键调节对比度等级，范围为 0~7 级，数值越高屏幕越亮。

调节至合适效果后，按下「确认」保存并退出。

4.4 联机软件操作流程

4.4.1 设备联机与通讯设置

使用 RS232 通讯线连接设备背面的 RS232 接口与电脑的串行接口（USB 转串口需安装对应驱动）。

打开设备电源，启动电脑端配套软件。

点击软件菜单栏「Run」→「Com option」，在弹出窗口中选择设备对应的 COM 端口号，点击「OK」完成通讯连接。

4.4.2 测量参数预设

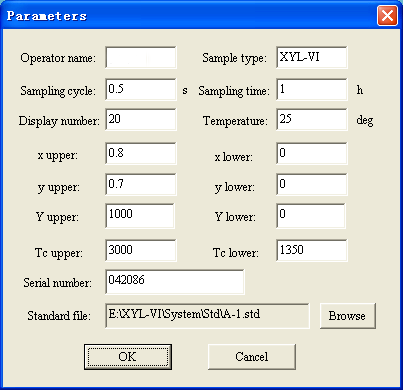

点击软件菜单栏「Run」→「Parameter」，打开参数设置窗口，见图5-1。

依次填写操作员姓名、样品类型、仪器序列号、环境温度；设置采样周期（两次采样的间隔时间）、总采样时长，采样达到设定时长后将自动停止；设置 x、y 色坐标、亮度 Y、色温Tc的上下限，用于数据曲线的范围显示；手动选择对应的标准光源文件，默认选择 A-1.std（CIE 标准 A 光源）；所有参数设置完成后，点击「OK」保存设置。

4.4.3 实时采样与数据查看

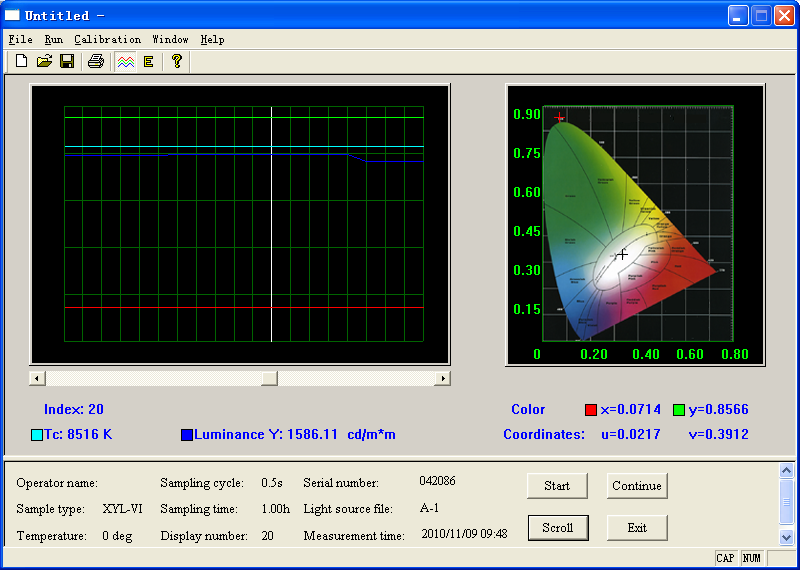

参数设置完成后，点击软件界面的「Start」按钮，设备开始连续采样，界面将实时显示测量数据与色品坐标曲线图，见图5-2。

采样过程中可点击「Pause」暂停采样，点击「Continue」恢复采样。

采样结束后，点击「View/Scroll」按钮，可切换查看模式，滚动浏览所有历史采样点的数据。

采样完成后，通过「File」菜单的「Save」选项保存数据文件，或选择「Export」导出为 Excel 表格。

4.4.4参数自检与同步

点击软件菜单栏「Calibration」→「Self-check」，软件自动校验电脑与设备的校正参数一致性。

若参数一致，将弹出提示窗口，点击「OK」即可。

若参数不一致，弹出提示框后点击「Yes」，可选择同步方式：

上传参数：将设备内的参数上传备份到电脑。

下载参数：将电脑端的标准参数覆盖写入设备。

参数同步操作不可逆，执行前请确认数据备份。

5、设备日常维护与保养

5.1 日常清洁与存放

机身清洁：日常使用后，用干净柔软的干布擦拭机身表面灰尘；若有污渍，可用蘸取少量清水的软布轻轻擦拭，禁止使用酒精、汽油等腐蚀性溶剂。

光学镜片清洁：物镜、目镜表面有污渍时，需用专用擦镜纸或镜头笔轻轻擦拭，禁止用普通纸巾、衣物擦拭，避免划伤镜片；禁止直接向镜片吹气，防止唾液残留。

日常存放需放置在干燥、通风、无尘的环境中，避免高温、潮湿与阳光直射。

5.2 长期存放保养

若设备长期不使用（超过 1 个月），需将电池从电池仓中取出，防止电池漏液腐蚀内部电路。

将设备清理干净后，放入原装包装内，存放在干燥阴凉处，避免堆叠重物挤压。

长期存放后首次使用，需先检查设备外观、光学镜片是否完好，通电测试功能正常后再进行测量。

5.3 电池使用与保养

当屏幕出现 “lobat” 低电量提示时，需及时更换电池，避免电池漏液。

长期使用建议选用碱性电池，避免使用劣质电池；设备长期不用务必取出电池。

外接适配器供电时，无需取出电池，设备将优先使用外接电源。

5.4 校准周期要求

为确保仪器测量精度与使用可靠性，建议定期送至具备相应资质的第三方计量机构进行校准。推荐校准周期为12个月。具体校准周期可由用户根据使用频次、环境条件及质量体系要求自行确定。

6、常见故障排查与处理

6.1 开机与供电类故障

故障现象	可能原因	排查处理方法
按下电源开关无法开机，屏幕无显示	1. 电池电量耗尽 2. 电池正负极装反 3. 适配器未接好或损坏 4. 电源开关接触不良	1. 更换全新 9V 电池测试 2. 打开电池仓，核对正负极标识重新安装 3. 检查适配器插头与市电连接，更换适配器测试 4. 反复拨动电源开关几次，仍无法开机联系售后
开机后很快自动关机	1. 电池电量不足 2. 电池接触不良	1. 更换新电池测试 2. 取出电池擦拭金属触点后重新安装
屏幕显示 “lobat”	电池电量过低	及时更换新电池，或切换为适配器供电

6.2 测量显示类故障

故障现象	可能原因	排查处理方法
测量数值一直为 0，无变化	1. 物镜保护盖未取下 2. 被测目标亮度低于测量下限 3. 瞄准位置偏离被测目标	1. 取下物镜保护盖 2. 确认被测光源亮度≥10 cd/m² 3. 重新调整光学瞄准，确保黑斑对准发光区域
色温显示为 0K	被测光源色温超出 1350K~25000K 测量范围	属于正常量程提示，该设备无法测量超出范围的色温值
数值跳动严重，不稳定	1. 被测光源本身亮度波动 2. 环境杂散光干扰 3. 设备未固定，手持晃动	1. 确认光源供电稳定，排除光源本身问题 2. 屏蔽环境杂散光，在暗室环境测量 3. 安装在三脚架上测量，避免手持晃动
目镜视场模糊，看不清目标	1. 目镜未调节清晰 2. 物镜未对焦 3. 光学镜片有污渍	1. 旋转目镜重新调节清晰度 2. 转动物镜调焦圈对焦目标 3. 用擦镜纸清洁目镜、物镜镜片
屏幕显示模糊、对比度差	屏幕对比度设置不当	进入菜单重新调节屏幕对比度至合适等级

6.3 联机通讯类故障

故障现象	可能原因	排查处理方法
软件无法连接设备	1. RS232 线未接好 2. COM 端口选择错误 3. 设备未开机 4. USB 转串口驱动未安装	1. 检查两端通讯线连接，重新插拔 2. 在电脑设备管理器中确认正确的 COM 端口号 3. 打开设备电源后再连接软件 4. 安装对应 USB 转串口的驱动程序
采样过程中断线、数据停止更新	1. 通讯线松动 2. 设备断电关机 3. 串口被其他程序占用	1. 固定通讯线，避免拉扯 2. 检查设备供电状态，更换电池或适配器 3. 关闭其他占用串口的软件，重新连接

6.4 测量精度异常故障

故障现象	可能原因	排查处理方法
测量数值偏差大、不准确	1. 未选择对应光源的光谱校正文件 2. 设备超期未校准 3. 环境温度波动过大 4. 瞄准区域错误	1. 在菜单中选择与被测光源匹配的校正光源 2. 联系厂家进行校准 3. 在温度稳定的环境中测量，避免温差过大 4. 重新瞄准，确保黑斑完全对准被测发光区域
同一样品多次测量结果不一致	1. 光源未稳定点亮 2. 测量位置有偏移 3. 设备未完成数值稳定	1. 光源预热稳定后再进行测量 2. 使用三脚架固定设备，保证测量位置一致 3. 等待数值刷新稳定后再读取数据
差值测量无数据	未设定参考源	按照操作步骤先设置参考源，再切换到差值页面查看
