交流耐压测试仪

1、开箱与设备基础认知

1.1 核心技术参数

型号/参数	测试电压范围	击穿电流范围	变压器容量	测试时长	准确度
WB2673A	0~5KV(AC)	AC: 0~200mA	1KVA	1~99s	±5%
WB2673B		AC: 0~400mA	2KVA
WB2673C		AC: 0~600mA	3KVA

1.2 开箱检查与配件核对

1.2.1 包装拆除与外观检查

拆除设备包装时，需轻缓操作，避免使用尖锐工具划伤设备外壳。开箱后首先检查设备主体外观，确认无明显变形、凹陷、按钮无破损、松动。若发现设备或配件有异常，禁止通电使用，请及时联系我们。

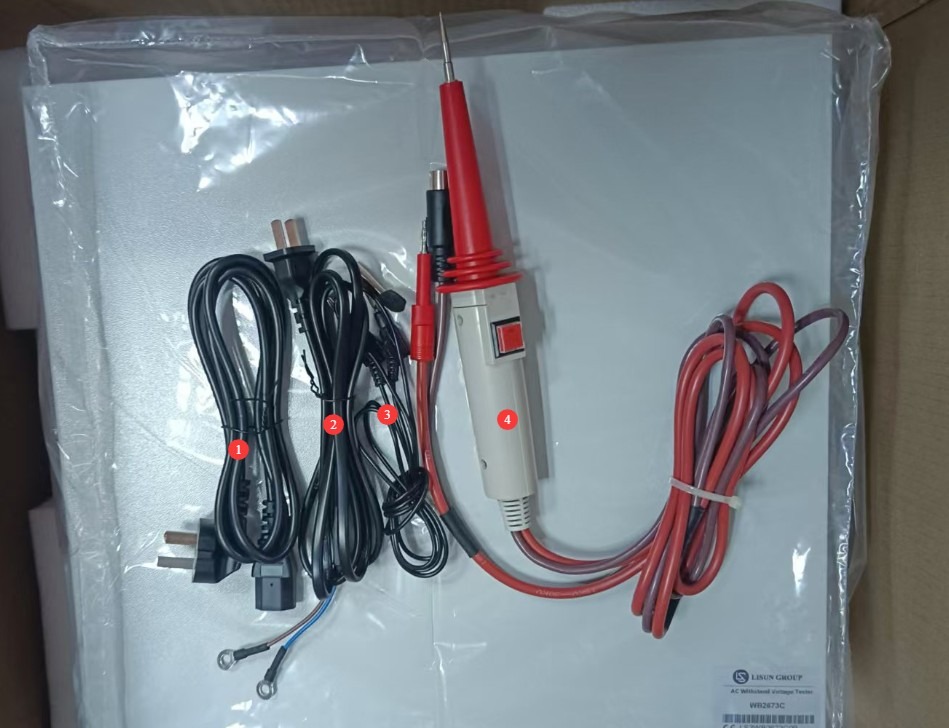

1.2.2 主机及配件

主机：WB2673主机1台。

主要配件如下：

编号	说明
①	电源线
②	试验电源连接线
③	接地钳
④	高压棒，含高压棒连接线、遥控线，高压棒手持端含控制按键

图1

电子版使用说明书、软件、质保卡等的下载链接，已通过邮件形式发送，请及时下载。如错过邮件，也可主动与我们联系，以重新获得下载链接。

2 安全使用注意事项

2.1 电气安全

2.1.1 电源要求

采用单相AC 220V±10%、50/60Hz三极插座，接地极必须连通大地。

2.1.2 接地要求

仪器地线与保护接地线可靠连通，保护接地电阻≤4Ω；

禁止输出地与交流电源短路，防止外壳带电。

2.2 环境安全

2.2.1 温湿度要求

避免在湿度大于70%（无结露）、温度超出0-35℃的环境使用，最佳工作温度25±2℃。

2.2.2 环境使用禁忌

强磁场、强电场环境；

腐蚀性气体/液体环境；

易燃易爆粉尘、危险品场所；

严重粉尘、高温高湿、阳光直射环境。

2.3 操作安全

测试时被测物外壳带电，严禁徒手触摸；

被测件必须放置在橡胶绝缘垫上；

操作人员必须佩戴橡胶绝缘手套；

严禁将高压输出端（高压棒）与接地端（接地钳）直接短路，避免造成设备内部变压器烧毁；

操作人员手部干燥，无佩戴金属饰品，测试时禁止进食、饮水，防止电击引发意外；

更换被测物前，必须先停止测试，确认设备输出电压为0；

多人操作时需明确分工，测试开始前需相互确认，避免误操作。

2.4 其它

本说明书中未提到的，请谨慎操作或与我们联系。

3、设备介绍

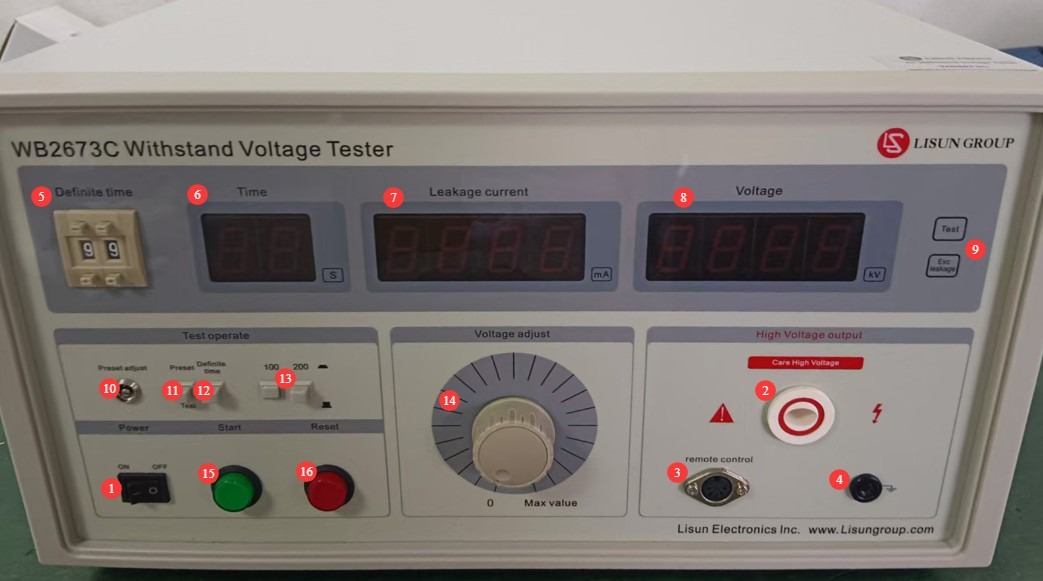

3.1 设备前面板介绍

编号	说明
①	电源开关
②	高压输出接口，连接被测品带电部件
③	遥控插座，连接高压棒的遥控线
④	接地钳接口，香蕉插头端接仪器，夹子端连接被测物
⑤	测试时间设置，可设置1~99s测试时间，与定时开关配合使用
⑥	测试时间显示，单位s，注：当定时开关启用时才可用
⑦	漏电流显示窗口，预设状态下显示报警阈值，测试状态下显示实时漏电流，单位为mA
⑧	输出电压显示窗口，显示当前输出高压值，单位为kV
⑨	测试状态指示灯，TE：测试中，NG：漏电流超阈值+蜂鸣器响
⑩	电流调节旋钮，设定报警电流阈值，配合报警选择键使用
⑪	预设/测试切换键，按下为预设状态，弹出为测试状态
⑫	定时开关，按下为启用定时，弹起为禁用定时
⑬	漏电流量程选择键，档位之间可互锁，同一时间只可选择一个档位
⑭	输出电压调节旋钮，顺时针旋转增大输出电压，逆时针旋转减小
⑮	启动键，按下开始测试，测试灯亮
⑯	复位键，切断输出电压、停止测试、清除报警

图2

注：插入遥控线后，设备前面板启动键/复位键不可用。

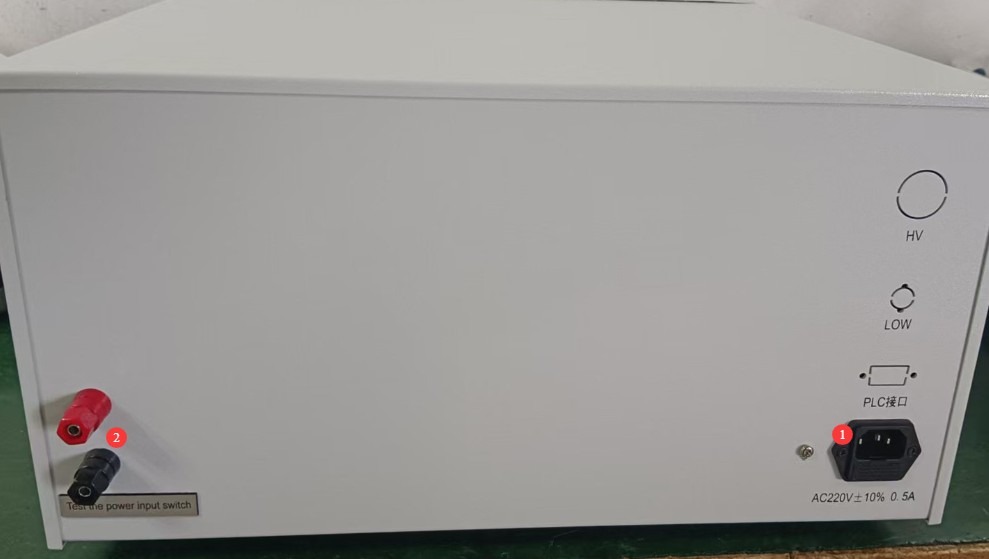

3.1 设备背面板介绍

编号	说明
①	电源线插孔，内含保险丝
②	试验电源连接端子，请使用试验电源连接线连接至AC 220V±10%、50/60Hz电源

图3

4、测试前准备

4.1 设备开机

将电源线插入三极标准插座，按下电源开关，仪器显示窗口亮起，TE、NG指示灯均熄灭，漏电流显示窗口、电压显示窗口显示为0，无异常声光报警，说明设备通电自检正常。

4.2 被测物准备

被测物外壳清洁、无油污；放置在绝缘垫中央，远离金属台面。

5、测试操作步骤

5.1 测试参数预置

所有参数预置需在未插入高压棒、遥控线及接地钳的情况下，按以下步骤完成。

5.1.1 漏电流量程选择

根据被测品的标准要求，选择合适漏电流量程键。

5.1.2 漏电流报警值设定

切换预设/测试按键至预设状态。

缓慢调节电流调节旋钮，观察漏电流显示窗口，将数值调至被测品标准要求的报警阈值。

数值设定完成后，切换预设/测试按键至测试状态，漏电流显示窗口恢复为0，报警值自动保存。

5.1.3 测试时间设定

根据测试标准要求，选择手动模式或定时模式：

手动模式：弹起定时开关，无需设定时间，由操作者手动控制测试时长。

定时模式：按下定时开关，将测试时间设置标准要求的时长（1～99S），时间窗口以倒计时形式显示。

5.1.4 输出电压设定

按下启动键，观察输出电压显示窗口的显示值，可通过旋转输出电压调节旋钮将其调整至标准要求值。调好后，按复位键。

注：对于有升压速率要求的测试，请勿提前设定电压，将旋钮转至0即可。测试正式开始后，缓慢旋转旋钮，按标准要求的升压速率将输出电压调至测试电压。

5.2 设备接线

操作步骤	说明
①	接地钳香蕉插头端插入仪器接口，确认被测品的接地端/金属外壳与设备接地钳夹子端可靠连接
②	将遥控高压棒的遥控线牢固插入主机遥控插座
③	将高压棒连接线牢固接入主机交流高压输出接口，高压棒输出端暂远离被测物

5.3 耐压测试

5.3.1 启动测试

高压棒输出端紧密接触被测物的带电部件（如电源线输入端、绕组进线端）。然后按下高压棒上输出控制键进行测试。

5.3.2 测试结束

若为定时模式，倒计时结束，高压自动断开，测试停止；若为手动模式，松开高压棒控制键即停止测试。

测试中出现以下异常情况，应紧急停止测试：被测件出现冒烟、异响、火花；设备出现异响、异味、显示屏黑屏；紧急停止后，排查异常原因，故障未解决前禁止再次测试。

5.4 测试结果判定

测试结果以是否击穿、漏电流是否超阈值为核心判定依据。

5.4.1 合格判定条件

整个测试过程中，电压稳定保持在标准要求值，实时漏电流值始终低于设定的报警阈值，未触发NG指示灯+蜂鸣器报警。

5.4.2 不合格判定条件

测试过程中，漏电流超过报警阈值，NG灯亮、蜂鸣器报警。

被测品出现明显击穿、闪络、冒烟等现象。

6、设备日常维护与保养

6.1 日常维护

开机前检查确认设备外观清洁、无破损，线缆无老化、断裂，接口无松动；检查接地钳有无氧化、烧蚀，若有则用专用触点清洁剂擦拭，必要时联系我们更换配件；测试结束后，断电，用防静电干燥抹布擦拭设备表面，测试区域。

6.2 长期存放

长期不使用时，将设备置于干燥、通风的环境中，避免潮湿或阳光直射；断开所有连接线，将配件单独收纳，设备表面覆盖防尘布；每月开机通电30分钟，避免内部电子元件老化。

7、常见故障排查与处理

故障现象	可能原因	处理方法
设备无法开机	电源线未插紧、保险丝烧毁	检查电源线连接；检查设备电源输入端口保险丝，若烧毁，更换同型号保险丝
开机后显示窗口闪烁，按键无反应	供电电压不稳定	用万用表测量供电电压，确认在AC220V±10%范围内，若电压不稳，加装稳压器
测试过程中无故报警	漏电流档位选择不当、报警电流阈值设置不当	请先选择正确的漏电流档位，再调节报警电流阈值

附录A 相关标准交流耐压测试要求汇总表

标准号	针对的电子产品种类	耐压电压测试要求	击穿电流 / 泄漏电流限值	测试时长	其它测试要求
GB/T 24344-2009/IEC 60204-1:2021	工业机械电气、电子设备及系统，额定电压≤1000V AC 或 1500V DC 的机械设备电气系统	1. 基本绝缘：2× 额定电压 + 1000V，最低 1500V AC；2. 额定电压≤60V：500V AC；3. 60V < 额定电压≤300V：1000V AC；4. 300V < 额定电压≤690V：1500V AC；5. 频率：45Hz~65Hz 的交流电压，波形为近似正弦波，峰值和方均根值之比在√2±0.07 以内	试验中无击穿、闪络现象为合格，泄漏电流为辅助判断指标，无明确固定限值	1. 常规测试：1 分钟；2. 快速测试：至少1 秒（IEC 60204-1:2021 规定）	1. 试验电压应从 0 开始，均匀升压至规定值，避免突然升压；2. 试验后缓慢降压至零；3. 适用于工业机械电气设备的耐压试验，涵盖电击防护、设备保护等
GB 4706.1-2024/IEC 60335-1:2023	家用和类似用途电器，额定电压不超过 250V 单相器具和 480V 其他器具，包括冰箱、空调、电熨斗、搅拌机等各类家电	1. 基本绝缘：1000V+2× 额定电压，最低 1500V AC；2. 加强绝缘：2000V+4× 额定电压，最低 3000V AC；3. 0 类和 I 类器具：1250V AC；4. Ⅱ 类器具：1750V AC；5. 频率：50Hz/60Hz 工频正弦波	1. 试验中无击穿、飞弧和闪烁现象为合格；2. 高压电源应能在输出端短路时提供规定的短路电流；3. 泄漏电流限值：Ⅱ 类器具 0.25mA，0 类、0I 类和 Ⅲ 类器具 0.5mA	1. 常规测试：1 分钟；2. 特殊情况按标准特定条款执行	1. 试验在室温下进行，对 0 类和 I 类器具，试验前需进行潮湿处理；2. 对同时带有加强绝缘和双重绝缘的 Ⅱ 类结构，注意施加在加强绝缘上的电压不应对基本绝缘或附加绝缘造成过应力；3. 试验绝缘覆盖层时，可用砂袋使其有大约 10kPa 的压力
GB 19212.1-2021/IEC 61558-1:2022	变压器、电抗器、电源装置及其组合产品，包括隔离、安全隔离、自耦及可变变压器，开关型电源、电感镇流器、充电器等，额定电压不超过 1000V 交流或 1500V 直流 全国标准信息公共服务平台	1. 绕组间及绕组对外壳：2500V~4000V AC（根据绝缘等级和额定电压确定）；2. 基本绝缘：1000V+2× 额定电压；3. 加强绝缘：2000V+4× 额定电压；4. 频率：50Hz/60Hz 工频电压	试验中无击穿、飞弧现象为合格，泄漏电流需符合产品特定安全要求	1 分钟（60 秒）	1. 试验电压应在 5 秒内逐渐升高到规定值；2. 适用于变压器、电抗器、电源装置及其组合的安全通用要求；3. 强调在单一故障条件下仍保持防触电、防过热、防机械伤害的能力
