1、开箱与设备基础认知

1.1 核心技术参数

参数	说明
外形尺寸	L1860mm*W800mm*H1150mm（随订单需求不同而变动）
净重	260KG（随订单需求不同而变动）
电源容量	AC220V, 50/60HZ, 12KVA
调压器配置	低压调压器0-250V(5KVA，1台)和高压调压器0-300V（5KVA，1台) （其他规格可定制）
最大负载容量	5KVA（可定制）；最大负载电流：12A （可定制）
被测灯具类型和数量	112个B22、112个E27灯；36根T5/T8/T12灯管；22个LED面板灯（如需其他被测灯具类型可定制）
开/关寿命循环测试	通过触摸屏控制设定开/关时间并可以在触摸屏上读取总寿命
时间数测试次数	0~99999（可调）

1.2 开箱检查与配件核对

1.2.1 包装拆除与外观检查

拆除设备包装时，需轻缓操作，避免使用尖锐工具划伤设备外壳。开箱后首先检查设备主体外观，确认无明显变形、凹陷、按钮无破损、松动。若发现设备或配件有异常，禁止通电使用，请及时联系我们。

1.2.2 主机及配件

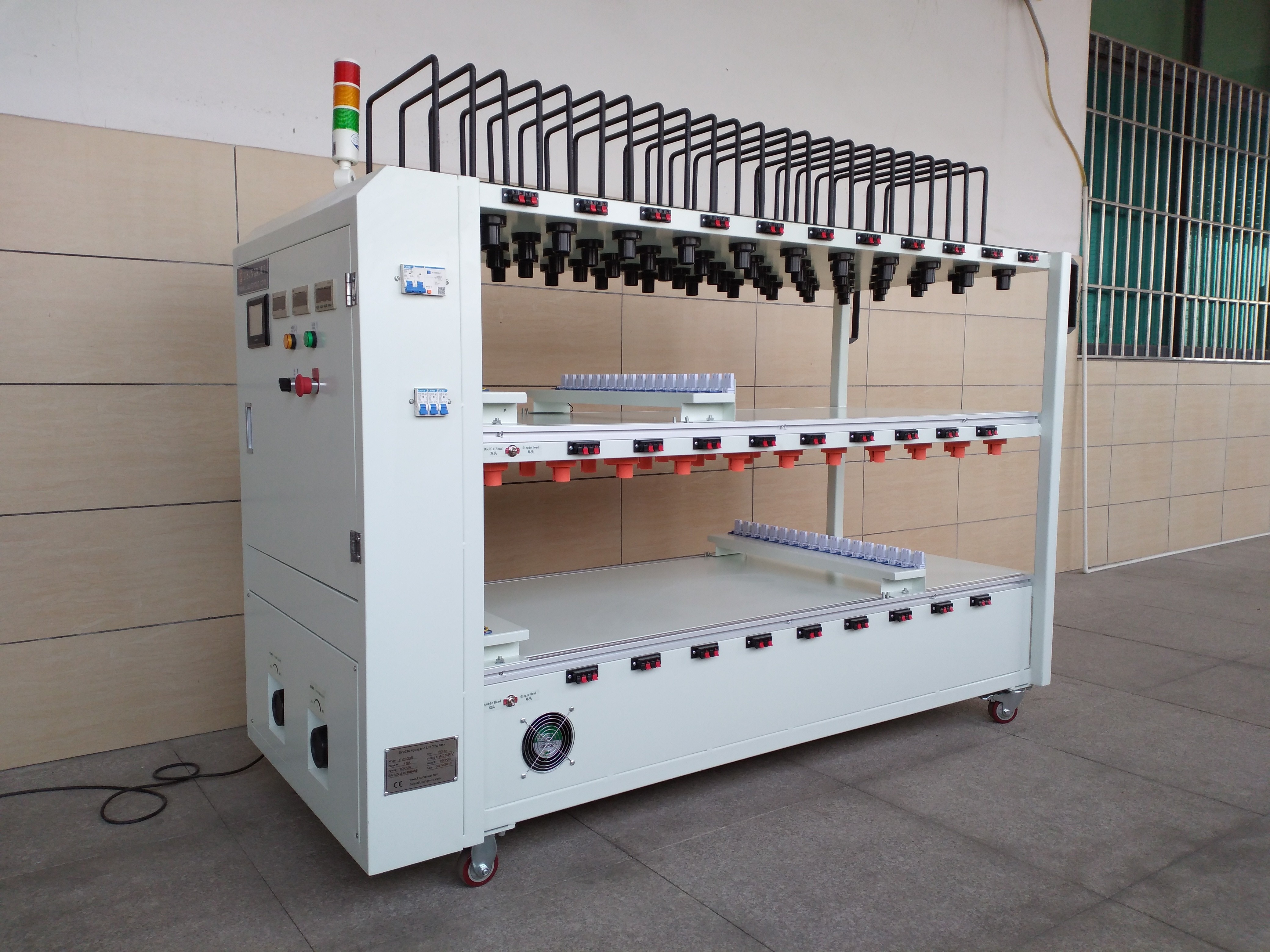

SY2036灯具老化试验架：1台。

图1

电子版使用说明书、质保卡等的下载链接已通过邮件形式发送，请及时下载。如错过邮件，也可主动与我们联系，以重新获得下载链接。

2、安全使用注意事项

2.1 用电安全

设备输入电源为AC 220V 50/60Hz，需确认供电电源与设备铭牌要求一致，严禁接入非额定电压，避免短路或设备烧毁。

电源线需使用至少10平方国际标准铜线，配备≥50A漏电保护开关，单独走线，避免与其他大功率设备共用线路。

设备必须可靠接地，接地电阻≤4Ω，测试前检查接地端子连接牢固，未接地状态下禁止启动测试，防止静电，防止触电风险。

设备维护、故障排查前，必须切断电源并拔掉电源线，防止触电。

2.2 操作规范

操作人员须经岗前培训，熟悉本说明书操作流程后方可上机，严禁无证人员操作。

设备运行过程中，严禁用手或身体其他部位接触带电区域、灯具夹具、高温部件，防止触电、烫伤。

严禁在设备运行时拆卸、更换灯具样品，需先停止对应层测试、断电后再操作。

请勿频繁开关设备电源，电源开关操作间隔≥10秒，避免电气元件损坏。

2.3 环境与防护

设备应在干燥、通风、无腐蚀性气体的环境中使用，环境温度0-40℃、相对湿度≤85%，避免潮湿或粉尘过多导致设备故障。

禁止在设备运行时覆盖散热口，禁止在设备附近放置易燃、易爆物品；设备报警时立即停止测试，排查故障后再重新启动。

放置于坚固、平坦、干燥的地面，避免倾斜、震动，地面承重能力≥300KG/㎡。

设备所在区域需配备合格的消防器材（如干粉灭火器、1211灭火器），并放置在易取用位置

2.4 其他

本说明书中未提到的，请谨慎操作或与我们联系。

3、设备介绍及操作

3.1 电源线连接

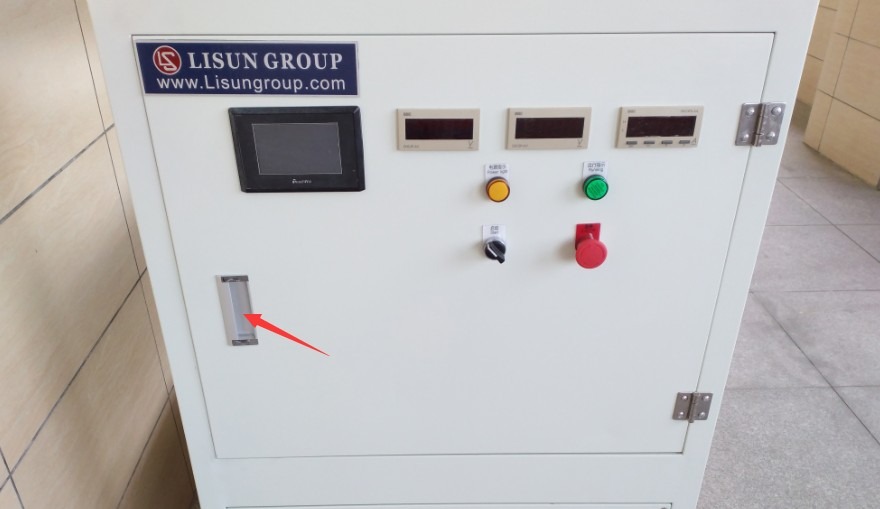

打开老化架前面板电控箱门。

图2

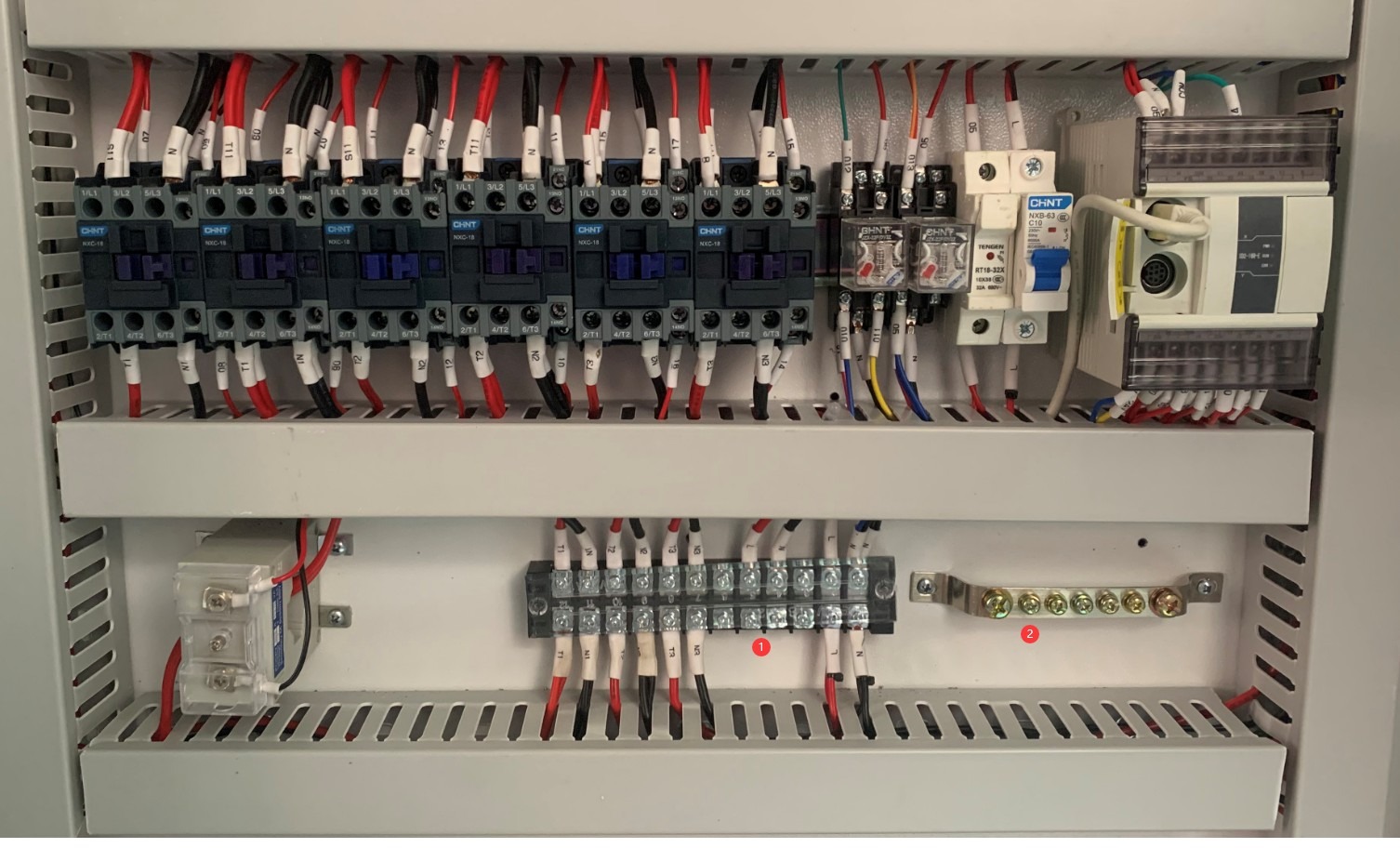

编号	说明
①	根据铭牌，连接正确的电源至设备
②	用于连接地线

图3

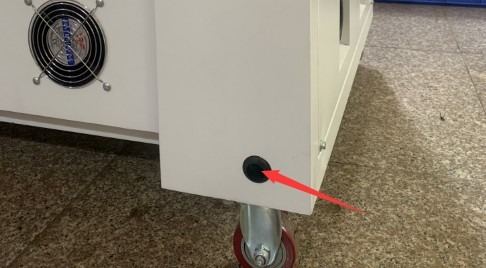

线缆可从设备底部孔洞中穿出。

图4

3.2 样品灯具安装及开机

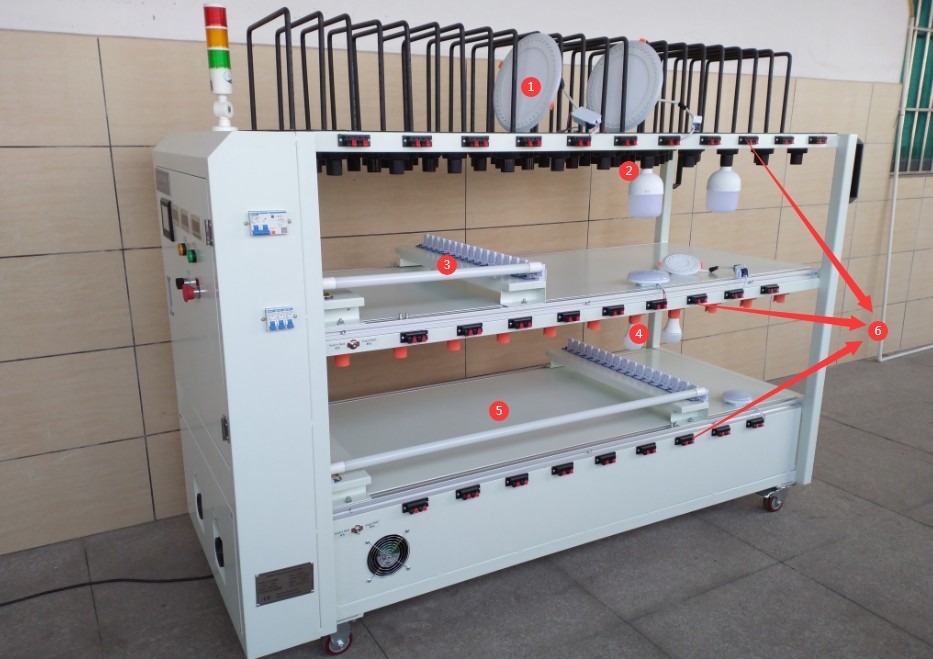

3.2.1 不同灯具安装位置

标准老化架为三层。

编号	说明
①	第一层顶部，适配面板灯等扁平灯具
②	第一层底部为E27灯座
③	第二层顶部为灯管夹具
④	第二层底部为B22灯座
⑤	第三层为灯管夹具
⑥	老化架侧面的接线端子均可用于样品灯电源线连接

图5

注：不同夹具数量及老化架尺寸均可定制，客户依实际情况连接样品即可。

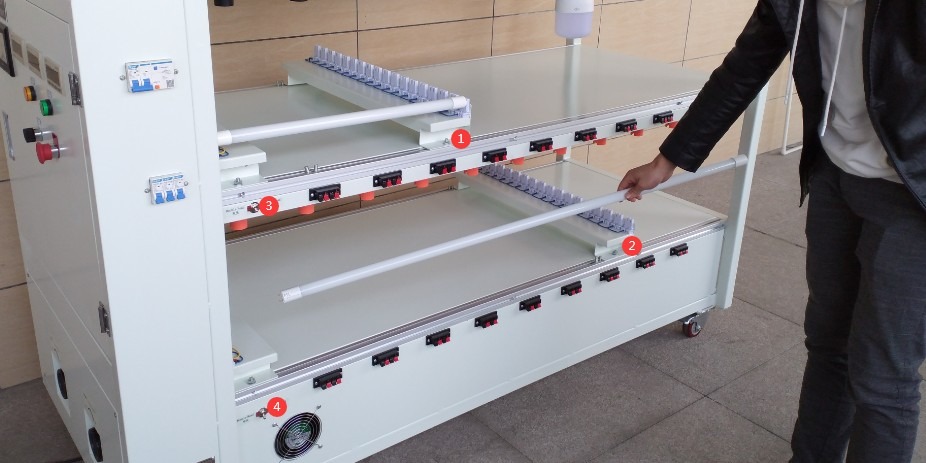

3.2.2 灯管夹具操作

编号	说明
①	可根据灯管长度，调节夹具位置
②
③	单头/双头切换开关，控制第二层灯管夹具供电方式
④	单头/双头切换开关，控制第三层灯管夹具供电方式

图6

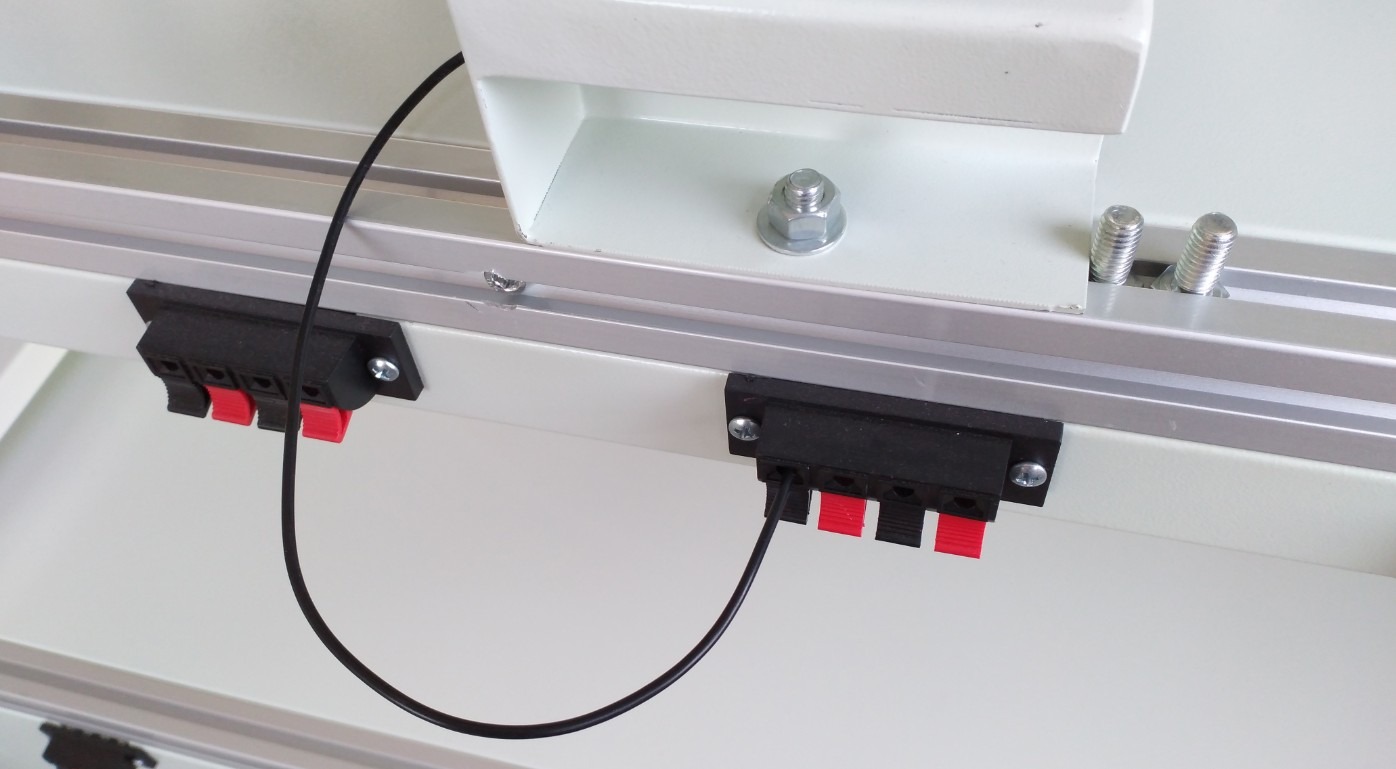

如灯管为双头供电，灯管夹具另一端都有单独连接零线，将该零线就近连接到黑色接线端子即可。

图7

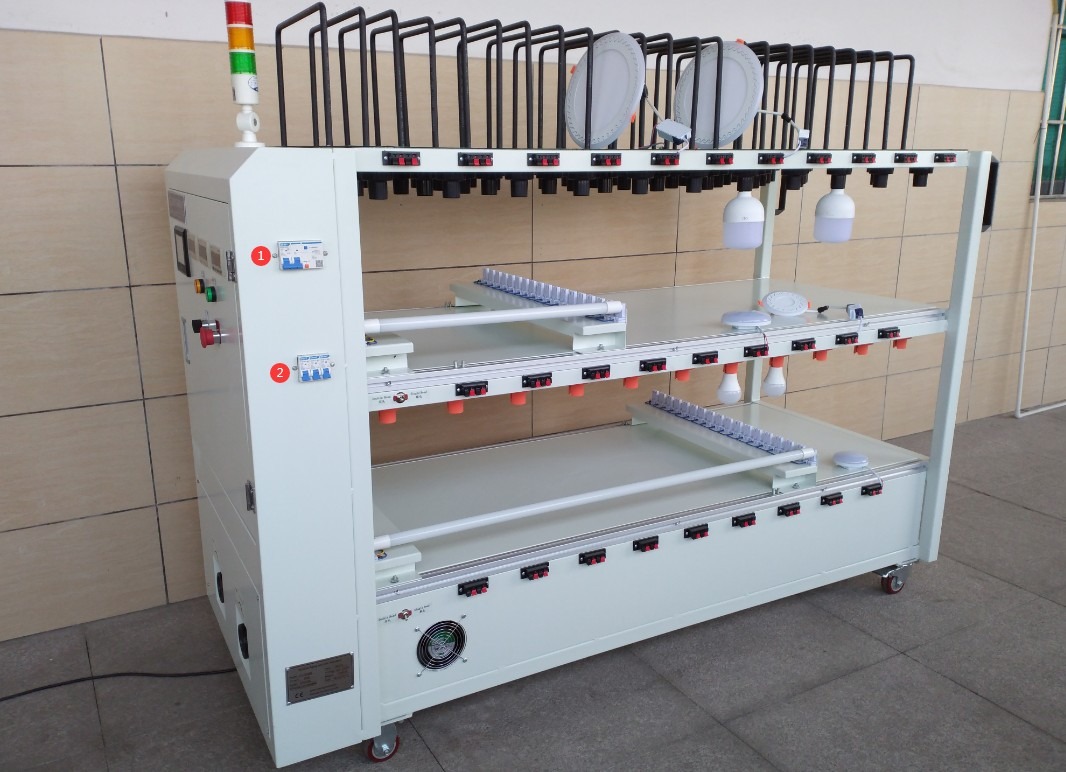

3.2.3 老化架电源开关

编号	说明
①	将老化架总电源开关开启
②	此处三个开关对应三层老化架，将需要进行老化测试的层的开关开启

图8

3.3 老化架前面板操作

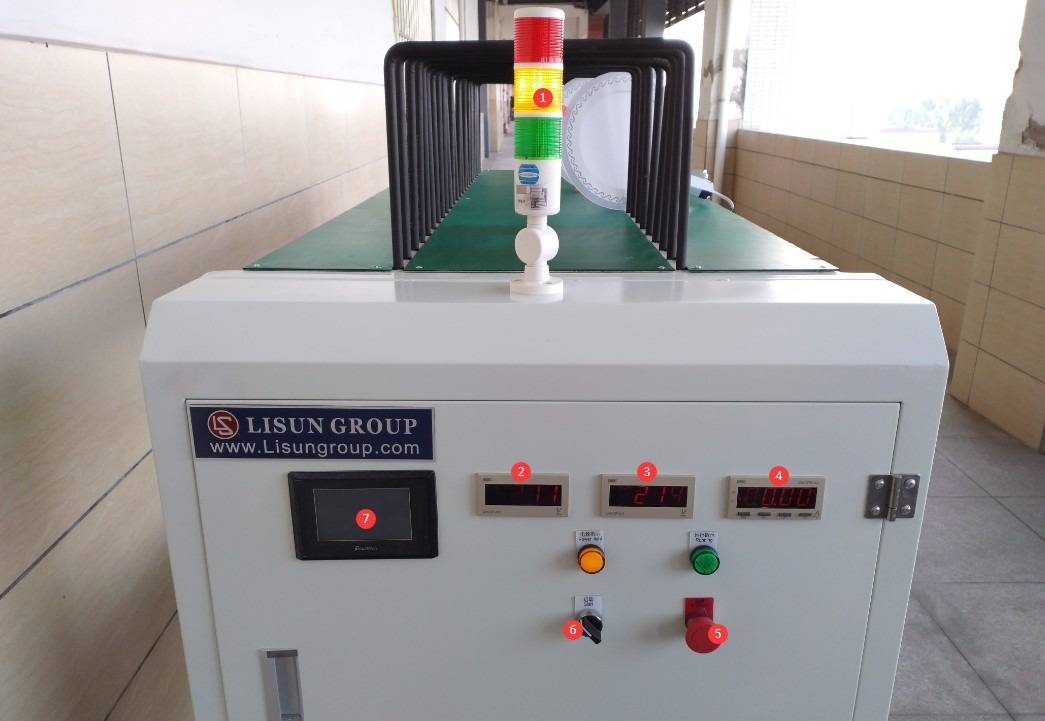

3.3.1 仪表控制部分

编号	说明
①	设备运行状态指示灯，红色为测试结束，黄色为待机，绿色为测试进行中
②	低压电压表，显示低压调压器的实际输出电压，单位V
③	高压电压表，显示高压调压器的实际输出电压，单位V
④	电流表，显示设备总工作电流，单位A，实时监控负载情况
⑤	急停，按下后立即切断设备所有控制电源，旋转可复位，紧急情况（如起火、触电、设备故障）时使用
⑥	触摸屏电源开关，右旋可将触摸屏开启
⑦	触摸屏

图9

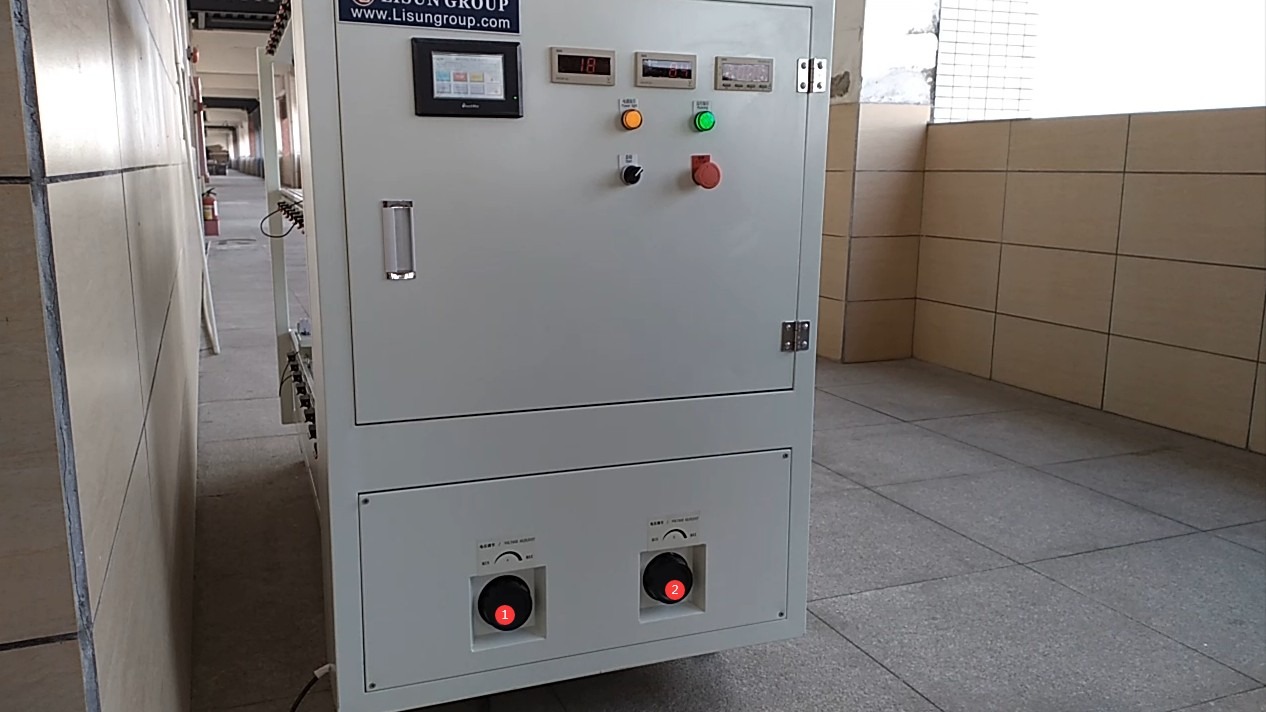

3.3.2 调压器

编号	说明
①低压调压器，输出0-250V	用于给样品灯具供电，旋钮式调节，可精准设定输出电压
②高压调压器，输出0-300V

图10

4、触摸屏程序介绍及操作

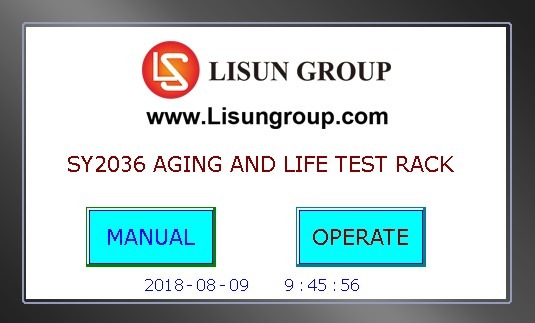

4.1 初始界面

项目	说明
MANUAL	简易操作注意事项
OPERATE	点击进入操作界面

图11

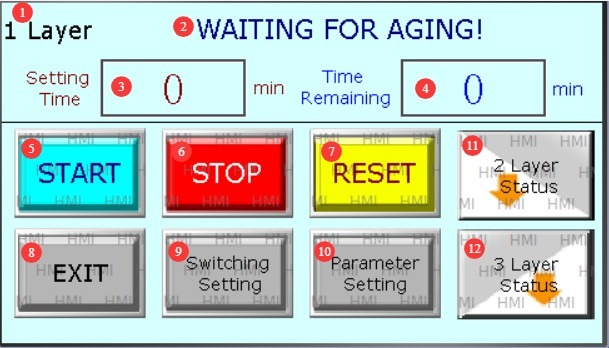

4.2 操作界面

编号	说明
①	第1层，即当前为第1层控制界面
②	老化架层的运行状态显示，含待机（WAIT）、运行中（RUN）、老化完成（FINISH）三种
③	设定时间，该层设置的老化总时长，单位min
④	剩余时间，该层当前剩余的测试时间，单位min，实时倒计时
⑤	启动对应层的老化测试，仅在待机状态下有效
⑥	停止对应层的老化测试，运行中可紧急停机，停机后剩余时间保留
⑦	清零对应层的测试累计时间，恢复至待机状态，需在点击STOP停机后操作
⑧	返回上一级界面
⑨	开关（脉冲）设置界面
⑩	老化参数设置界面
⑪	切换至第2层控制界面，功能同第1层控制界面
⑫	切换至第3层控制界面，功能同第1层控制界面

图12

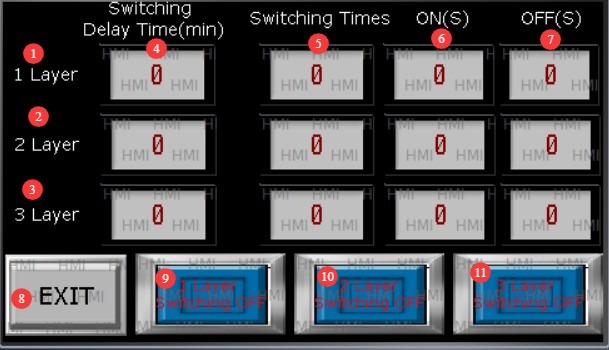

4.3 开关（脉冲）设置界面

编号	说明
①	第1行为第1层老化架老化参数设置
②	第2行为第2层老化架老化参数设置
③	第3行为第3层老化架老化参数设置
④	第1列为延迟时间，即预热时间，单位min，设为0则无预热，点击开始后直接进入测试
⑤	第2列为开关次数，灯具循环开/关的总次数，设为0则一直常亮
⑥	第3列为单次开时长，每次灯具开启的时间，单位s
⑦	第4列为单次关时长，每次灯具关闭的时间，单位s；若需灯具常亮，设为0即可
⑧	返回上一级界面
⑨	点击选择第1层老化架是否执行循环开关测试
⑩	点击选择第2层老化架是否执行循环开关测试
⑪	点击选择第3层老化架是否执行循环开关测试

图13

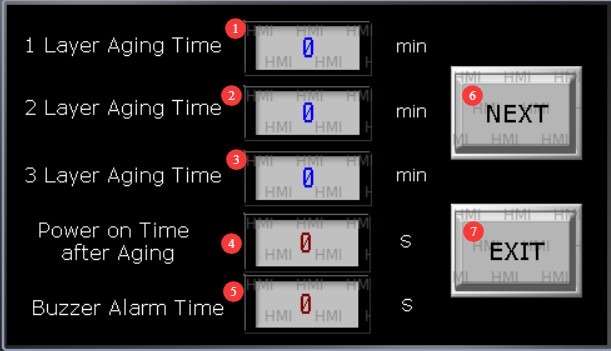

4.4老化参数设置界面

第1页：

编号	说明
①	第1层老化架老化总时长，单位min
②	第2层老化架老化总时长，单位min
③	第3层老化架老化总时长，单位min
④	完成后通电时长，测试结束后灯具继续点亮的时间，单位s，设为0则测试结束后立即熄灭
⑤	报警声时长，测试结束后蜂鸣器报警的时间，单位s，设为0则无报警
⑥	下一页
⑦	返回上一级界面

图14

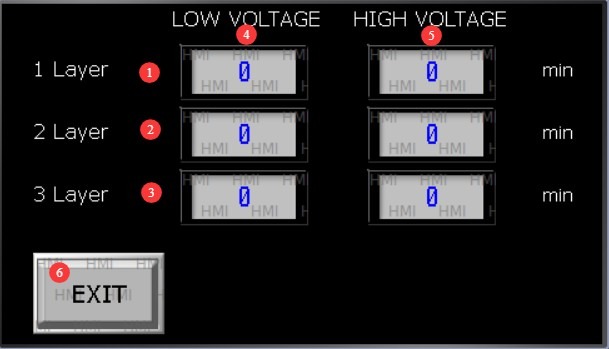

第2页：

编号	说明
①	第1行为第1层老化架高压低压测试时长设置
②	第2行为第2层老化架高压低压测试时长设置
③	第3行为第3层老化架高压低压测试时长设置
④	低压测试时长，单位min，设为0则关闭低压测试
⑤	高压测试时长，单位min，设为0则关闭高压测试
⑥	返回上一级界面

图15

注：单电压测试时，将另一电压的时长设置为0即可，高低压测试时长之和应与老化总时长一致。

5、老化测试过程监控

5.1 实时监控

测试过程中，定时查看触摸屏各层剩余时间、工作状态，确认无异常；

观察电压表、电流表，确认电压、电流稳定，无大幅波动；

查看灯具样品工作状态，无闪烁、冒烟、异响、熄灭等异常；

若发现任何异常，立即点击对应层STOP按钮停机，或直接按下急停按钮。

5.2 测试过程中的临时操作

5.2.1 临时停机

运行中若需临时停机，点击对应层STOP按钮，测试暂停，剩余时间保留，再次点击START可继续测试。

5.2.2 参数调整

测试过程中严禁修改参数，若需调整，需先点击STOP停机，再进入对应设置界面修改，修改完成后重新启动。

6、试验结束操作

6.1 测试自然结束处理

6.1.1 结束状态确认

当某层老化总时长倒计时结束，该层状态变为老化完成（FINISH），设备运行状态指示灯变为红色；

若设置了报警声，蜂鸣器将按设定时长报警，完成后通电时长结束后，灯具自动熄灭；

确认触摸屏显示该层剩余时间为0，测试完成。

6.1.2 灯具样品取下

确认对应层灯具已熄灭，点击该层RESET按钮，清零测试数据，恢复至待机状态；

断开该层分层电源开关，确保无电压输出；

小心取下测试完成的灯具样品，做好标记，避免磕碰，整理好测试数据。

6.2 测试手动终止处理

6.2.1 手动停机操作

若需提前终止测试，在对应层监控界面点击STOP按钮，设备立即停机，灯具熄灭（若设置了完成后通电时长，将按设定执行）。

6.2.2 参数与状态复位

手动停机后，点击RESET按钮清零该层测试累计时间、剩余时间，恢复至待机状态，方便后续重新测试。

6.3 设备整体断电与复位

6.3.1 调压器复零

所有层测试完成后，缓慢旋转低压和高压调压器旋钮，旋至零位（最左侧），确认电压表显示为0V。

6.3.2 分层与总电源关闭

断开所有分层电源开关；

左旋触摸屏启动开关，关闭触摸屏电源；

按下设备总电源开关，断开设备电源。

6.3.3 设备整理

用干净干抹布擦拭夹具、灯座，清除灯具残留的灰尘、污渍；

整理设备周边线路，将电源线归位，做好设备清洁；

记录本次测试的所有参数、样品信息、测试结果，存档备查。

7、设备日常维护与保养

7.1 日常保养（每日/每次测试后）

7.1.1 设备清洁

切断电源后，用干净干抹布擦拭设备表面、控制面板、触摸屏，清除灰尘、指纹；

擦拭灯具夹具、灯座、接线端子，清除残留的灰尘、金属碎屑，确保接触良好；

清除设备底部、周围的杂物，保持通风口畅通。

7.1.2 基础部件检查

检查各层夹具、灯座无松动、破损，接触弹片无氧化、变形；

检查开关、旋钮、按钮转动/按压顺畅，无卡滞、失灵；

检查电源线、接地线路无松动、破损，接线端子无氧化。

7.2 深度保养（每月一次）

切断电源后，打开设备前面板电控箱门，用干燥清洁的压缩空气吹扫电控箱内部，清除灰尘、杂物，避免灰尘堆积导致短路；

用干抹布擦拭电控箱内部的线路、端子排，禁止用液体清洁。

8、常见故障排查与处理

8.1 设备无法开机

故障现象	可能原因	处理方法
接通老化架总电源开关后，老化架无反应	外接电源停电/漏电保护开关跳闸；2. 电源保险丝熔断	1. 检查外接电源是否正常，漏电保护开关是否跳闸，跳闸后排除短路故障再复位，参考2.1确认漏电保护开关功率是否满足设备要求，若不满足，需更换；2. 打开老化架电控箱门，检查保险丝是否熔断，更换同规格保险丝

8.2 运行类故障

8.2.1 样品灯具不亮

故障现象	可能原因	处理方法
启动老化测试后整层样品灯具不亮	对应层分层电源开关未打开；2. 调压器未调节电压/电压为0	1. 检查分层电源开关是否开启，未开启则重新开启；2. 确认调压器已旋至设定电压值，电压表显示正常

8.2.2 无法启动老化测试

故障现象	可能原因	处理方法
启动按钮（START）无效（待机时点击START无反应，无法启动测试，或开启即报警）	老化总时长未设置/设为0；2. 测试参数设置冲突	1. 进入老化参数设置界面，重新设置老化总时长（非0值）；2.检查高低压测试时长之和是否与老化总时长匹配，循环开关参数是否设置合理，修正后重试
