积分球标准光源+RLS系列积分球辅助光源

1、型号区分

1.1 标准光源型号

型号/用途	可校准积分球尺寸	可校准波长范围
SLS-10W	0.3m/0.5m	350-800nm
SLS-10WIR		350-1050nm
SLS-50W	1m/1.5m/1.75m	350-800nm
SLS-50WIR		350-1050nm
SLS-100W	2m/2.5m/3m	350-800nm
SLS-100WIR		350-1050nm

1.2 辅助光源型号

型号/用途	可适用积分球尺寸	可适用波长范围
RLS-50W	1m/1.5m/1.75m	350-1050nm
RLS-100W	2m/2.5m/3m

2、数据获取

2.1 数据标签

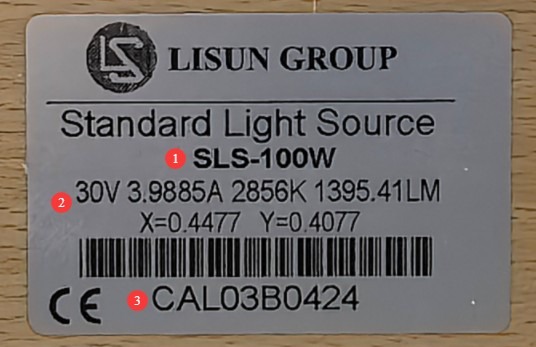

标准光源./辅助光源包装盒上均贴有对应光源数据标签，见图2-1。

编号	说明
①	光源名称、型号
②	光源数据。标准光源包含：参考电压（高于实际电压）、额定电流、色温、光通量、色坐标；辅助光源包含：参考电压（高于实际电压）、额定电流
③	光源序列号

图2-1

2.2 校准证书

2.2.1 文件下载

标准光源校准证书等重要文件的下载链接，我们在出货时已通过邮件形式发送，请及时下载。如错过邮件，也可主动与我们联系，以重新获得下载链接。

2.2.2 校准证书介绍

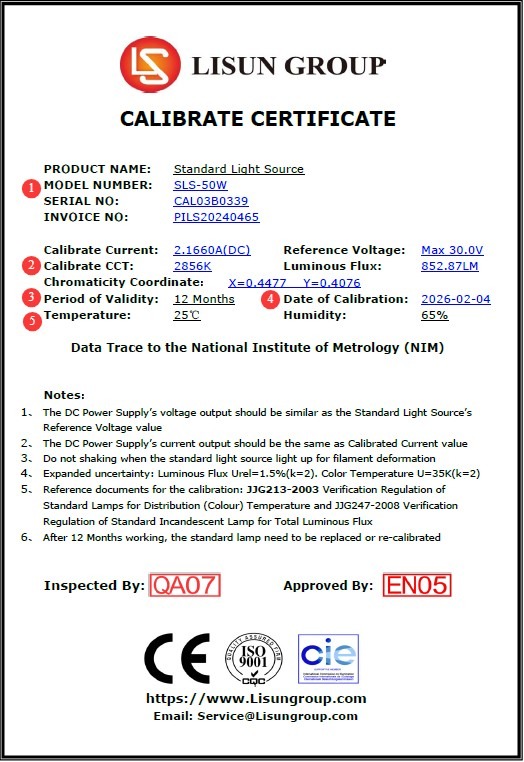

以LISUN出具的校准证书为例，见图2-2。

编号	说明
①	光源名称、型号、序列号
②	光源数据。标准光源包含：参考电压（高于实际电压）、额定电流、色温、光通量、色坐标；辅助光源包含：参考电压（高于实际电压）、额定电流
③	有效期，光源有效期均为12个月
④	校准日期
⑤	校准环境，使用环境需与校准环境尽量一致，以避免因环境因素产生误差

图2-2

3、注意事项

3.1 外观确认

拆除设备包装时，需轻缓操作，避免剧烈振动，以免将灯丝震断。开箱后首先检查标准光源是否完好，灯丝是否断裂、引脚是否异常等，有任何问题请及时联系我们。

3.2有效期管理

所有光源有效期均为12个月。在实际应用中，可从第一次使用日期开始算起，使用12个月后，为确保定标及测试的准确性，请购买新光源。

3.3数据一致性

每个光源灯头上均印有其序列号，见图3-1。

图3-1

数据标签（参考2.1）及校准证书（参考2.2.2）上也均印有光源序列号。每个光源的数据都经过校准且各不相同，使用时务必确认序列号一致。

4、光源使用

4.1取放原则

必须佩戴白色无绒无尘洁净手套取放，禁止徒手接触光源任何部分；动作轻缓，避免磕碰、弯折引脚。

4.2光源安装

4.2.1 RLS-50W/RLS-100W/SLS-10W/SLS-10WIR

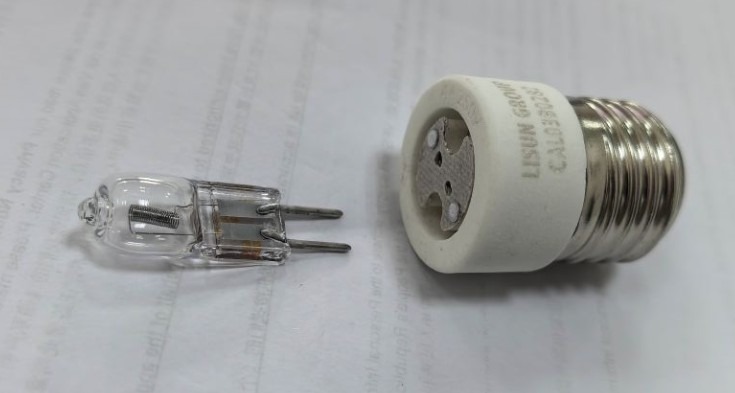

需小心将光源灯泡从灯头上拔出，然后只需将光源灯泡安装至指定位置，见图4-1。

图4-1

4.2.2 其他光源安装

直接安装至指定位置的E27灯座处。

4.3光源点亮

4.3.1 点亮要求

所有光源均为恒流DC供电光源，其数据中电流为额定电流，电压为参考电压。点亮后，您DC电源应显示为恒流，且显示电流与光源额定电流一致；显示电压与光源参考电压接近，但并不一致，属于正常现象。

注：禁止超过其额定电流点亮光源，会缩短光源寿命，甚至造成光源损坏；禁止使用交流电源点亮光源，会直接烧毁灯丝。

4.3.2 功率说明

光源型号中“10/50/100”仅为参考功率以区分型号，并非实际的准确功率，光源点亮后，参考3.2.1，确认其实际电流和额定电流一致即可，其电压与功率仅做参考。

4.3.3 异常处理

光源点亮异常的几种常见现象。

现象	可能原因及处理方法
无法点亮	检查DC电源接线；检查光源连接、灯丝是否断裂
未恒流点亮	DC电源输出方式包含恒流和恒压，需选择恒流，输入光源额定电流值，并输入一个较高的参考电压值，参考电压值需高于实际电压值，否则无法恒流输出
恒流点亮，但电压异常	10W光源实际电压7V左右，50W和100W光源实际电压24V左右。若实际电压过低（如只有1V左右），则按“无法点亮”处理

4.4光源使用结束注意事项

4.4.1 辅助光源

辅助光源使用结束后，可留在积分球内的辅助光源夹具上。需要使用时将其点亮，不需要使用时将其熄灭即可。

4.4.2 标准光源

刚使用完的标准光源灯泡仍然发烫，请必须等待其温度降至常温后，再妥善放回包装盒。禁止任何物体触碰仍然发烫的灯泡，灯泡沾污会直接影响参数准确性。

5、光源存放与维护

存放环境：干燥、洁净、无振动，温度10℃~30℃，相对湿度≤65%RH，远离腐蚀性气体；收纳要求：冷却后放入原包装盒，禁止随意摆放。

光源为耗材，到期强制更换，不可超期使用。
