汽车线束微中断模拟器

1、设备基础认知

1.1 型号区分

LISUN型号	PFS-80V50A	PFS-80V100A	PFS-80V150A	PFS-80V300A
电源线微中断参数
DUT最大电源	±80V/50A	±80V/100A	±80V/150A	±80V/300A
主要功能	模拟电源线中断、短路、插拔等工况
电源开关	内置S1(S+)、S-、S2
S2泄放电阻	开路、0Ω、0.1Ω、1Ω、100Ω
上升/下降沿时间	＜200ns
电压变化率	＞100V/µs、≥20V/µs
开通/中断时间	1µs~16s
中断时间步进	支持
校准附件	1Ω，100Ω
信号线微中断参数
主要功能	模拟信号线的中断、插拔等工况
DUT最大电源	±50V/3A
信号线通道	16路独立通道可相互切换
试验模式	支持单路、多路同时试验
上升/下降沿时间	<200ns
开通/中断时间	1µs~16s
校准附件	1Ω，1000Ω

1.2 适用标准

本设备满足以下国内外主流汽车电子测试标准的全部或部分要求：

国际标准：ISO 16750-2:2023、IEC 62132-2、IEC/EN 61000-4-20、ISO 7637-2

整车厂标准：大众：VW 80000；通用：GMW 3172；福特：EMC-CS-2009.1、FMC 1278；宝马：GS 95003-2、GS 95024-2-1、GS 95026；戴姆勒克莱斯勒：DC-10615、DC-10842、CS-11979；菲亚特：9.90110；现代/起亚：ES 95400-10、ES 96100-02、ES 39110-00；沃尔沃：STD 515-003；三菱：ES-X82010；日产：28401；标致雪铁龙：B21 7110；依维柯：16-2103；捷豹路虎：JLR-EMC-CS；特斯拉：TS-0000425-05；雷诺：36.00.808。

国内标准：长城：GWT A D01-01:2020-09《汽车电子电气零部件通用测试规范》；威马：Q/WM J073013A-2019；天际汽车：Q/DK TE 4601-2019；行业通用：LV 124、LV 148、MBN 10615、MBN LV 124-1。

1.3 应用场景

PFS系列汽车线束微中断模拟器是专门为满足汽车电子零部件电源线和信号线的线束中断（微中断）测试而研发生产的专业测试设备。设备能够精准模拟汽车在实际运行过程中出现的电源线中断、短路、插拔抖动，以及信号线中断、接触不良等工况，为汽车电子零部件的抗干扰能力和可靠性验证提供可再现的评定依据。

2、使用注意事项

2.1 环境要求

环境温度：23 ℃±5 ℃；相对湿度：45‑75%，无凝露；海拔高度：≤2000m；周围无强烈振动、无强电磁场干扰；严禁在粉尘、易燃易爆环境中使用设备。

2.2 供电要求

输入电源：AC 220V±10%，50Hz；输入功率：≤1kW；电源需可靠接地，接地电阻≤4Ω；建议配备稳压电源，避免电网波动影响测试精度。

2.3 接线原则

电源线使用规定线径，避免大电流下导线过热；测试线缆尽量短且平行布置，减少寄生参数影响；DUT（被测设备）外壳应与设备保护地可靠连接；信号线与电源线分开布线，避免交叉干扰。

2.4 操作安全规范

佩戴绝缘防护用具；测试前确认所有接线牢固，无裸露导体；测试过程中勿触碰、插拔线束线缆；若出现异常声响、异味或冒烟，立即断电；长时间连续测试时，注意设备通风散热。

3、设备介绍及接线

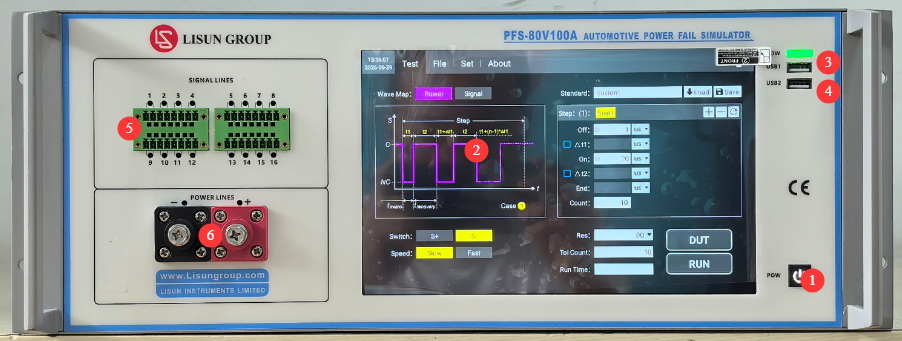

3.1 前面板

见图3-1。

编号	说明
①	设备电源开关，短按开机，长按关机
②	10.1寸电容触摸屏
③	USB1接口，LISUN工程师用于调试设备，用户无需使用
④	USB2接口，可连接鼠标控制触摸屏，或连U盘升级程序、更新数据库文件
⑤	DUT信号线接口，共16路独立信号线通道，用于DUT信号线微中断测试
⑥	DUT电源线接口，用于DUT电源线微中断测试，注意极性

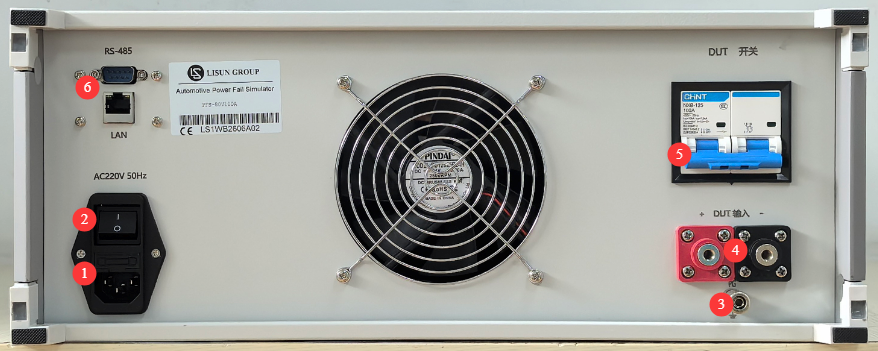

3.2 背面板

见图3-2。

编号	说明
①	电源线插孔及保险丝，确保输入电源可靠接地
②	断路器，设备输入电源总开关
③	保护接地端子，若输入电源无可靠接地，需要单独连接此端子至大地
④	DUT电源输入接口，需为DUT准备合适的外部电源。可使用LISUN的LIS-APS系列四象限电源，也可根据DUT准备其它合适直流稳压电源。注意极性
⑤	DUT电源开关
⑥	RS485接口/LAN网口，可连接至电脑使用上位机软件，备用。上位机软件与触摸屏功能一致，若需要，请联系我们

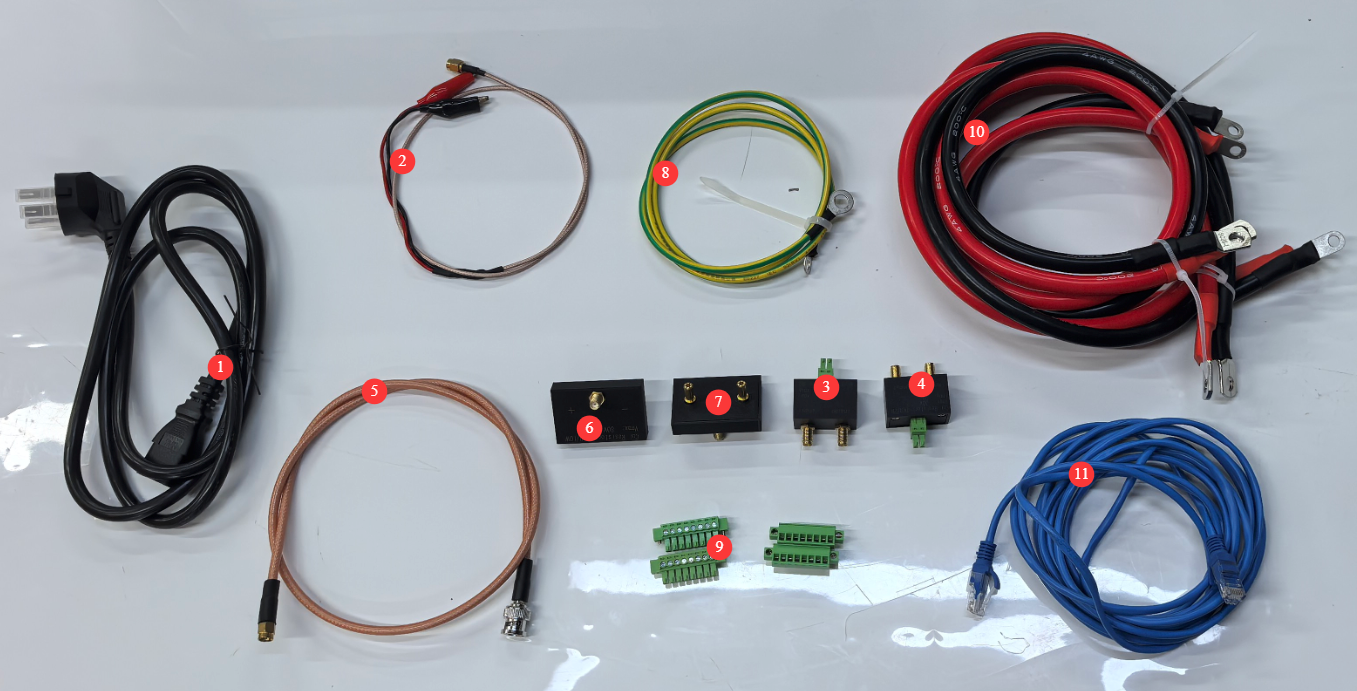

3.3 配件介绍

见图3-3。

编号	说明
①	电源线
②③④	用于使用外部示波器查看信号线微中断波形
⑤⑥⑦	用于使用外部示波器查看电源线微中断波形
⑧	接地线
⑨	信号线连接模块
⑩	DUT输入输出电源连接线
⑪	网线，用于连接电脑使用上位机软件

4、触摸屏程序介绍

4.1 测试界面

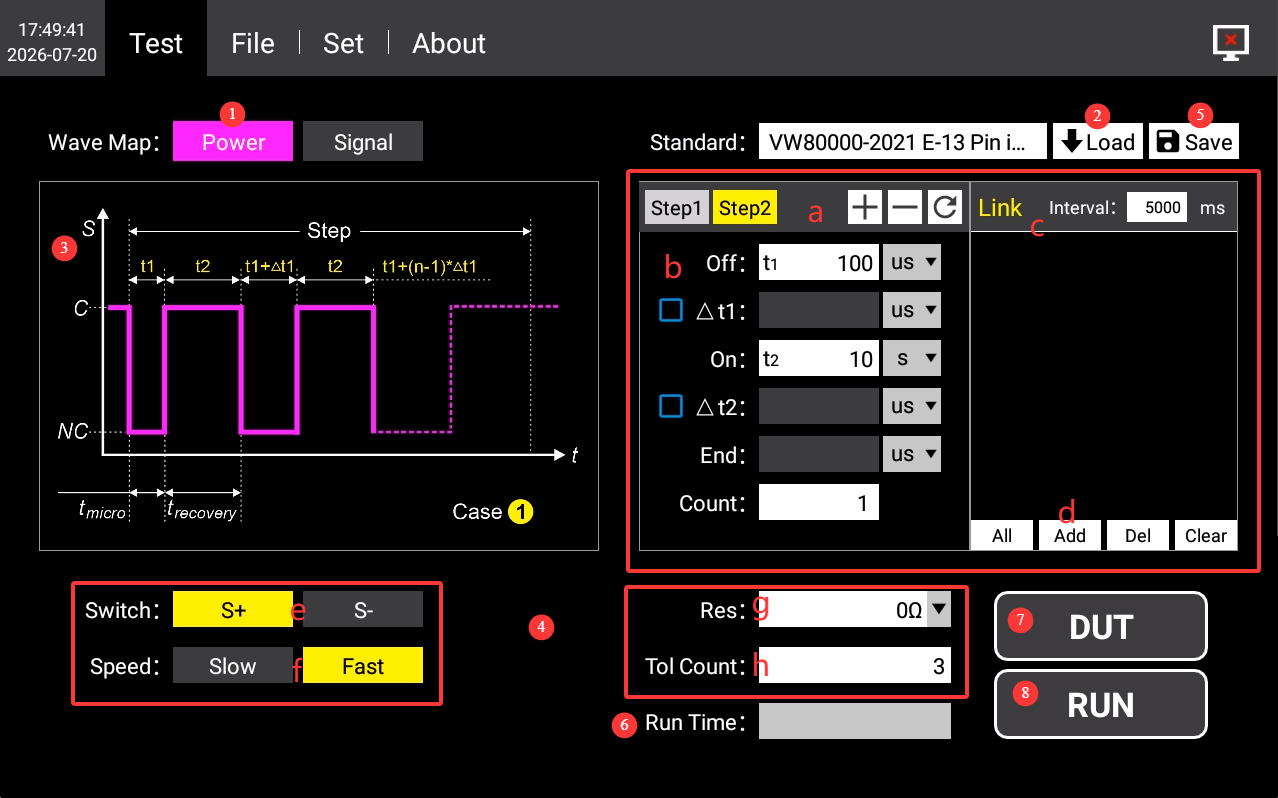

4.1.1电源线测试界面

见图4-1。

编号	说明
①	选择电源线测试
②	点击调用设备内置标准，或选择自定义测试
③	测试波形示意图
④	若选择设备内置标准，所有红框区域测试参数均已按对应标准设置好，无需修改；若选择自定义测试，可修改测试参数
⑤	若自定义测试，可将设置好的测试参数保存至设备，以便下次调用
⑥	运行时长显示，自动计算，开始测试后会有进度条显示测试进度
⑦	DUT，点击可接通DUT电源，再次点击断开电源
⑧	RUN，当波形及其它参数选择完毕可点击进行测试，测试时进度条每秒更新一次当前进度，直到测试完成。测试过程中再次点击可以停止当前测试

测试参数介绍：a添加、删除、重置测试步骤；b测试波形参数，关断、接通时间，步进时间，循环次数；c自动链接至其它测试标准；d添加、删除链接标准；e开关选择 S+和S-；f开关速度选择，慢速、快速；g泄放电阻S2；h总循环次数。

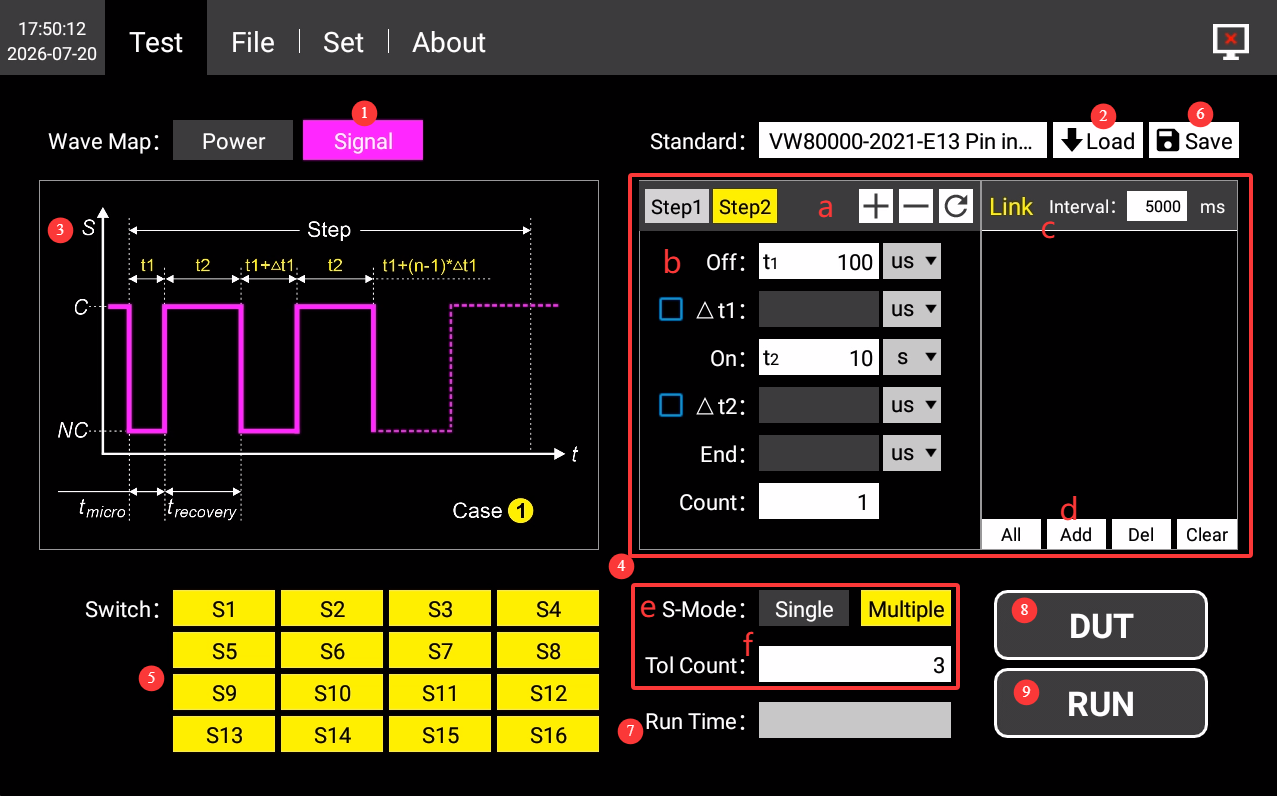

4.1.2信号线测试界面

见图4-2。

编号	说明
①	选择信号线测试
②	点击调用设备内置标准，或选择自定义测试
③	测试波形示意图
④	若选择设备内置标准，所有红框区域测试参数均已按对应标准设置好，无需修改；若选择自定义测试，可修改测试参数
⑤	选择所需要进行测试的通道
⑥	若自定义测试，可将设置好的测试参数保存至设备，以便下次调用
⑦	运行时长显示，自动计算，开始测试后会有进度条显示测试进度
⑧	DUT，点击可接通DUT电源，再次点击断开电源
⑨	RUN，当波形及其它参数选择完毕可点击进行测试，测试时进度条每秒更新一次当前进度，直到测试完成。测试过程中再次点击可以停止当前测试

测试参数介绍：a添加、删除、重置测试步骤；b测试波形参数，关断、接通时间，步进时间，循环次数；c自动链接至其它测试标准；d添加、删除链接标准；e开关模式，单独或同时；f总循环次数。

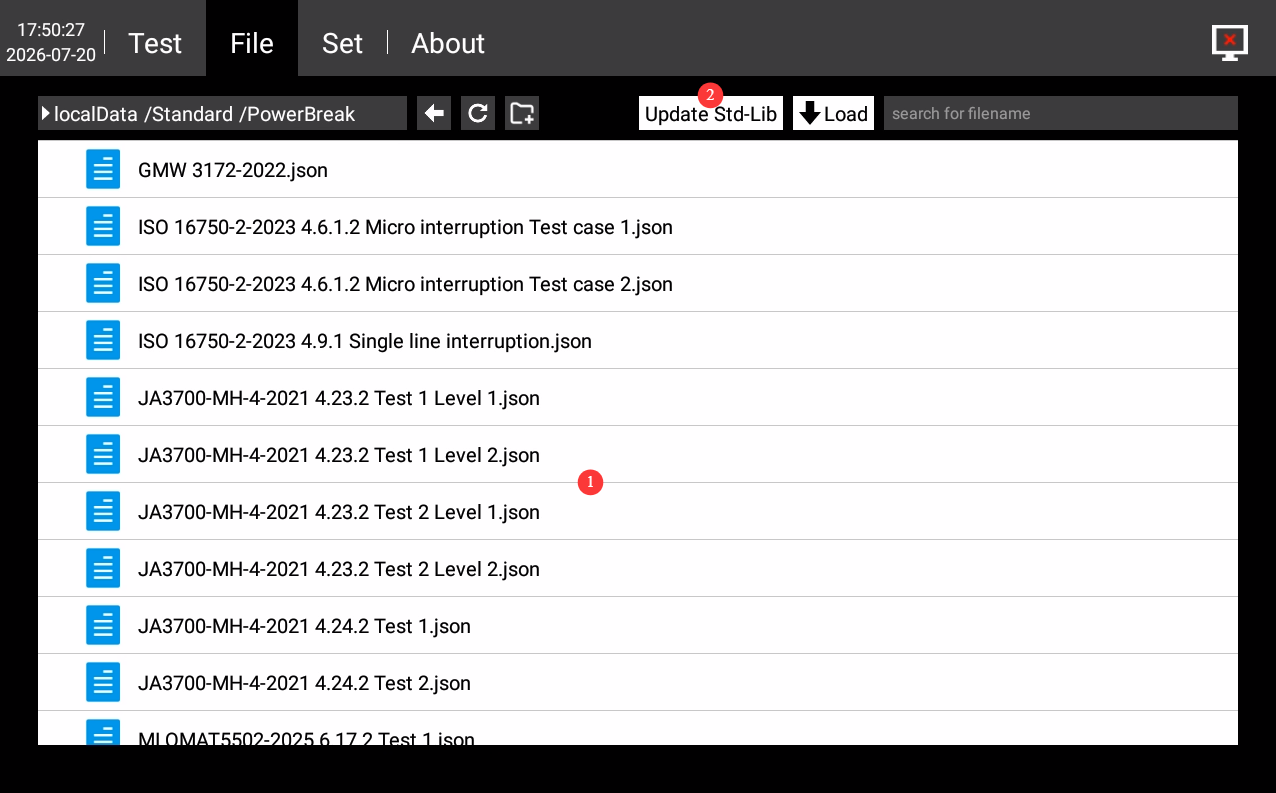

4.2 数据库文件界面

见图4-3。

编号	说明
①	测试方案标准库管理。您可管理您保存的自定义测试参数，设备内置的测试参数请勿修改或删除
②	若您有其它标准测试而又不想自定义测试，请联系我们，将对应标准的详细内容发给我们，我们会指导您使用U盘直接将该标准更新至数据库文件

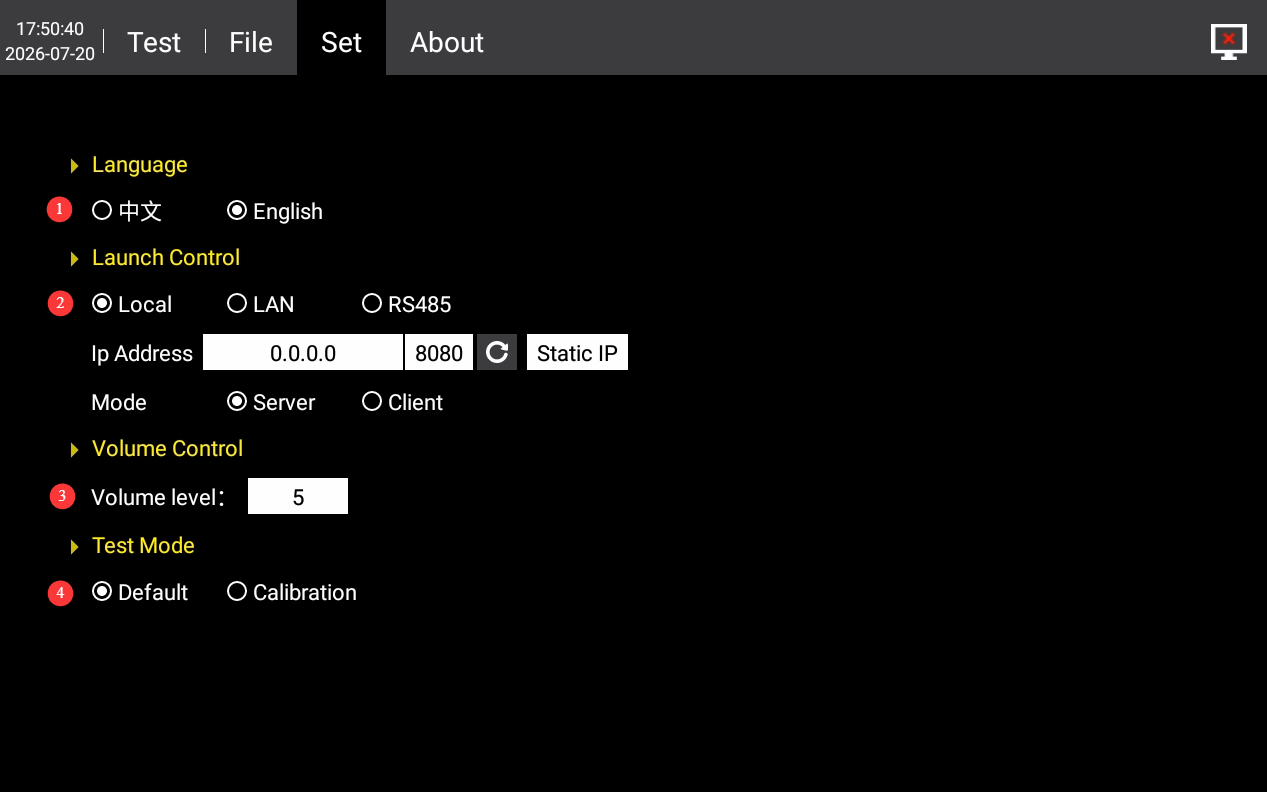

4.3 设置界面

见图4-4。

编号	说明
①	中英文切换
②	通讯设置，默认为LOCAL。若需使用上位机软件，可切换至RS485或LAN网口，请与我们联系
③	音量设置
④	测试模式，测试时使用默认模式；若需要使用外部示波器查看微中断波形时，请切换至校准模式

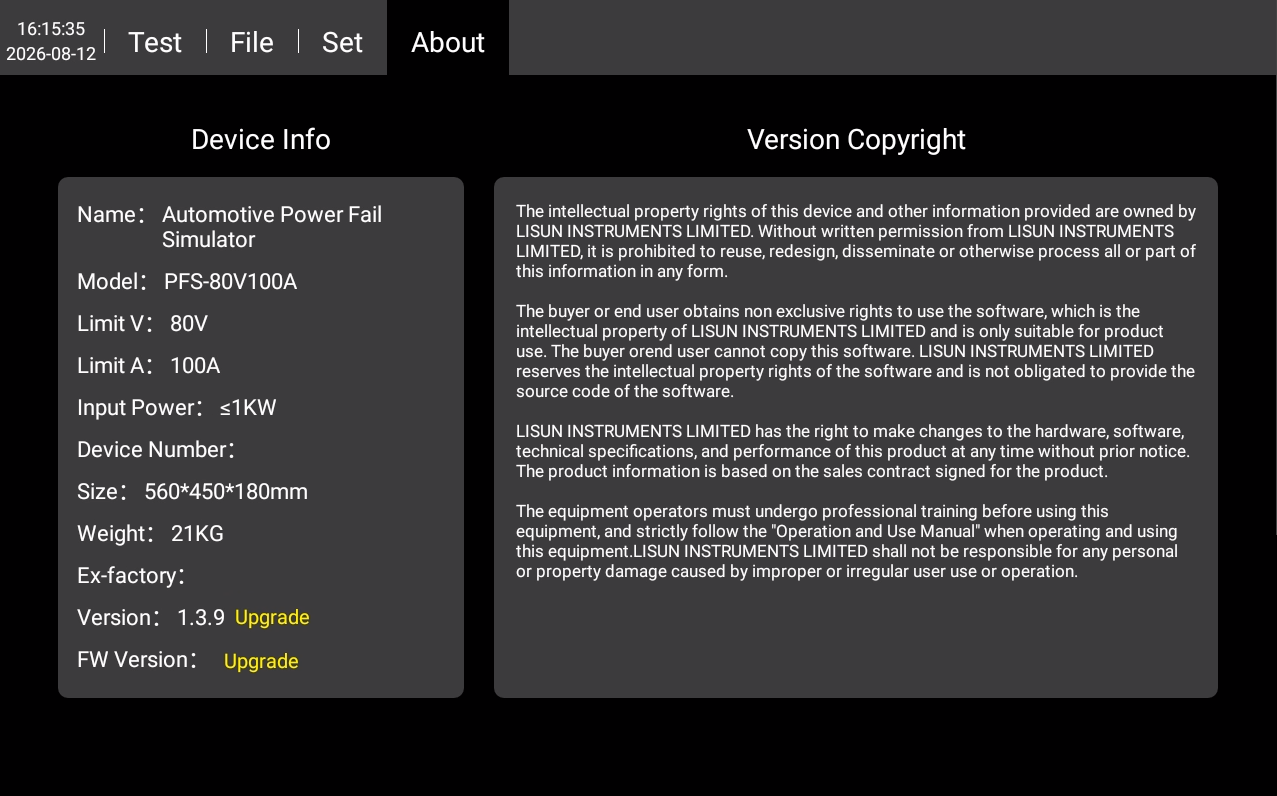

4.4 关于界面

设备信息、固件版本、版权声明，见图4-5。

5、汽车线束微中断试验操作

5.1 通用操作流程

5.1.1接线

确保设备与DUT均处于断电状态；使用测试线缆将设备DUT电源线接口与被测设备电源线连接；使用线缆将外部电源（LIS-APS或其它直流稳压电源）与设备背面DUT输入电源接口连接；DUT若有信号线，同时将其信号线使用专用端子连接至设备前面板信号线通道。

5.1.2参数设置

参考4.1设置测试参数。根据需要，进行电源线微中断、信号线微中断测试，信号线微中断测试时，需手动选择需要进行测试的通道。

5.1.3测试执行步骤

将外部电源开机并根据DUT输出；将设备背面DUT电源开关开启；点击触摸屏DUT按钮，确认DUT正常工作；触摸屏测试界面，点击RUN按钮启动测试；观察DUT工作状态，记录现象；等待测试完成/紧急情况可直接按停测试。

5.2 结果判定

以ISO 16750-2:2023标准为例。

合格（PASS）判定：整套中断序列执行完成后，同时满足 3 条：测试期间无永久性功能故障；瞬时信号波动可接受；中断结束后 DUT 自动恢复至中断前正常工作状态，无需人工复位、断电重启；存储参数、故障记录、学习值无丢失、无异常改写。

失效（FAIL）判定，出现任意一条即不合格：DUT 发生锁死、死机，必须人工断电复位才能恢复；通讯总线永久离线、持续报文错误；非易失性存储器数据丢失；元器件过热、烧毁、开路短路；输出性能参数超出标准规定公差范围。

5.3 试验结束操作

确认设备与DUT均已断电；先拆除DUT侧接线，再拆除设备侧接线。

6、设备日常维护与保养

6.1 日常清洁

6.1.1 清洁周期与内容

每日使用后：清洁触摸屏表面、设备面板灰尘；

每周：清洁设备外壳、通风口滤网；

每月：清洁设备内部灰尘（专业人员操作）。

6.1.2清洁方法

使用干净柔软的无尘布擦拭外壳；触摸屏使用专用屏幕清洁液；通风口使用软毛刷清理，必要时使用吸尘器；禁止使用丙酮等腐蚀性溶剂。

6.2 定期检查

检查电源线有无破损、老化；检查接地连接是否牢固；检查风扇运转是否正常；检查按键、触摸屏触控是否灵敏；检查接线端子有无氧化、松动。

6.3 存储与搬运

6.3.1长期存放要求

存放环境：温度-10℃~+50℃，湿度≤85%；存放前清洁设备，做好防尘处理；每3个月通电一次，每次运行30分钟以上；避免堆叠重压，防止面板变形。

6.3.2搬运注意事项

搬运前拔掉所有外接线缆；使用原厂包装，做好缓冲防护；搬运时保持设备直立，避免剧烈震动；抬运时抓握设备底部与两侧，禁止提拉面板。

6.4 校准周期要求

为确保设备测量精度与使用可靠性，建议定期送至具备相应资质的第三方计量机构进行校准。推荐校准周期为12个月。具体校准周期可由用户根据使用频次、环境条件及质量体系要求自行确定。

7、常见故障排查与处理

故障现象	可能原因	处理方法
设备无法开机	背面输入电源总开关未开启、保险丝熔断	将设备背面电源线插孔处输入电源总开关开启；检查保险丝，若熔断更换同规格保险丝
开机后触摸屏异常	死机、排线松动	重启后若仍同样的问题，切断电源后，在我们的指导下将设备外壳拆开，检查触摸屏排线是否松动
测试中途自动停止	过温保护触发、过流/过压保护触发、外部电源中断	检查设备通风是否受阻，环境温度是否过高；检查DUT有无短路、过载情况；检查外部电源是否中断输出
U盘无法识别	U盘格式不兼容、容量过大	使用FAT32格式U盘，容量不超过32GB；若仍然不行请更换U盘再试
波形畸变严重	S2泄放电阻档位不匹配；负载电感过大；接线过长或接触不良	调整泄放电阻档位改善波形；感性负载建议选用合适泄放电阻；缩短接线长度，确保接触良好
某通道不工作	通道未选中；通道损坏；接线断路	确认界面上对应通道已选中；更换通道测试对比；检查对应通道接线是否导通
