螺纹密封压盖试验装置

1、开箱与设备基础认知

1.1 核心技术参数

LISUN型号	LWMF-1	LWMF-2
操作方式	电动升降（试验时间：可设置0~59min 59s）	手动操作
圆盘直径	500㎜
试样装夹	两侧卡盘式，圆盘处固定，夹持另一端可调
金属棒规格	Φ6~21, 1mm间隔
砝码	2.5Nm、3.75Nm、4.0Nm、5.0 Nm、6.25Nm、7.5 Nm、10.0 Nm

1.2 开箱检查与配件核对

1.2.1 包装拆除与外观检查

拆除设备包装时，需轻缓操作，避免使用尖锐工具划伤设备外壳。开箱后首先检查设备主体外观，确认无明显变形、凹陷、按钮无破损、松动。

若发现设备或配件损坏、变形，禁止通电使用，请及时联系我们。

1.2.2 主机及配件

螺纹密封盖试验装置主机：1台。

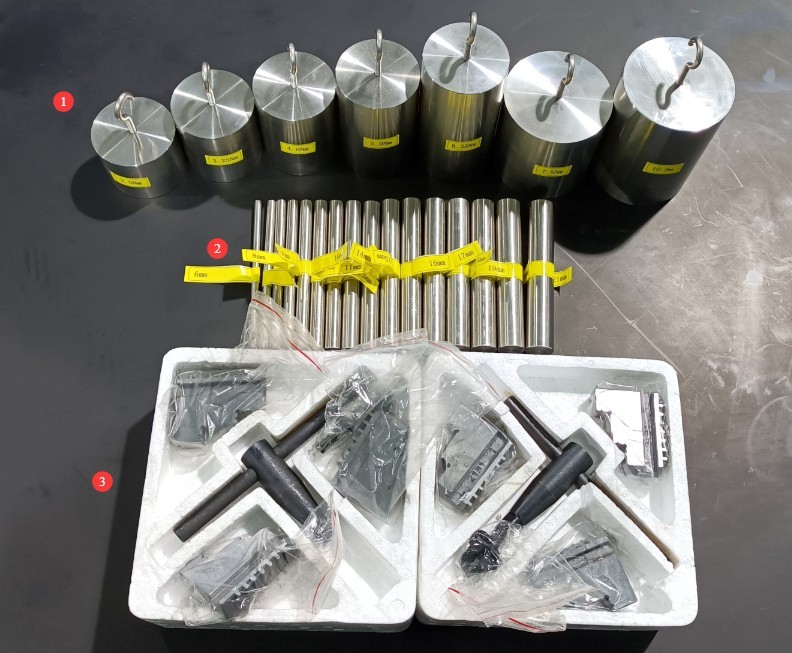

常规配件如下：①砝码；②试验棒；③三爪卡盘夹具备用配件。

图 1

电子版使用说明书、质保卡等，已将下载链接通过邮件形式发送，请及时下载。如错过邮件，也可主动与我们联系，以重新获得下载链接。

1.3 设备结构说明

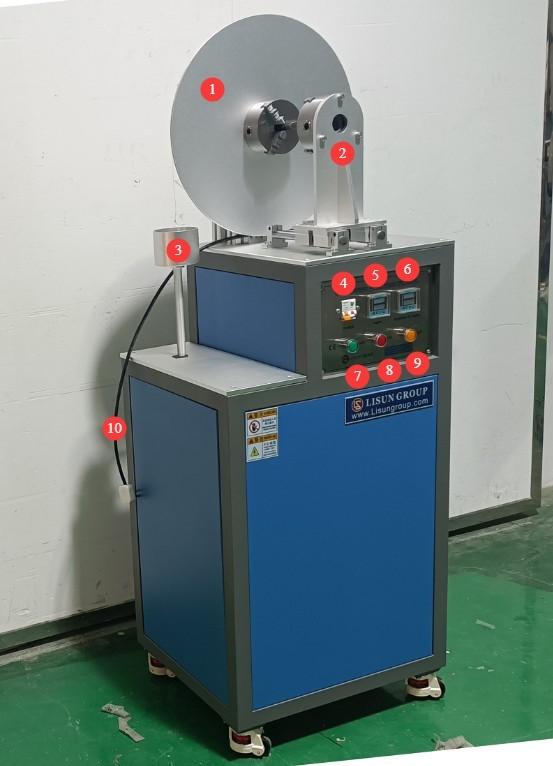

①500mm测试圆盘；②两组三爪盘夹具用于固定螺纹密封盖；③电动升降台；④电源开关；⑤计时器，上行为当前测试时长，下行为设置时长；⑥测试次数设置，上行为当前测试次数，下行为设置次数；⑦启动测试；⑧停止测试；⑨重置键。

图2

2、安全使用注意事项

2.1 电气安全

2.1.1 电源连接

220V 单相电，电源插座须符合安全标准，具备良好接地功能，且额定电流需匹配设备功率。

2.1.2 接地规范

设备必须可靠接地，接地电阻≤4Ω，禁止使用燃气管道、非金属水管、零线代替接地线。接地完成后，需用接地电阻测试仪检测接地电阻，确认符合要求后方可通电，避免因接地不良导致触电、设备误动作或测量误差。

2.2 操作安全

设备接线、检修、维护前，必须断开设备电源开关及总电源，确认无电压残留后再操作；

禁止湿手操作设备电源开关、触摸屏或仪表按钮，避免触电风险；

电控柜内禁止放置任何杂物（如工具、纸张），避免灰尘、异物导致短路或元件损坏；

禁止在设备运行时插拔电源线、信号线，避免电路短路损坏控制器或电气元件。

2.3 环境安全

设备应放置在无腐蚀性气体、无易燃易爆品的干燥环境。

设备需安装在空调房间内，环境温度控制在 5℃~35℃，相对湿度≤85%。

设备与墙面、周边装置（如其他试验设备、货架）之间的距离至少 1000mm，方便进行检修；设备正面需预留至少2000mm 的空间，确保操作顺畅，周围无阻碍物；

设备需放置在平整、坚固的地面，设备脚撑均可调节高度。

2.4 其它

本说明书中未提到的，请谨慎操作或与我们联系。

3、试验前准备

3.1 测试棒选择

安装测试棒时需选择与密封圈内径匹配的规格（略小且最近整数），避免过松或过紧导致力值传递异常。

3.2 砝码选择

适用标准	测试棒直径（mm）	金属压盖扭矩（N·m）	模压塑料/绝缘材料压盖扭矩（N·m）
GB/T 7000.1-2023	<7	4.00	2.50
	>7~14	6.25	3.25
	>14~20	7.50	5.00
	>20	10.00	7.50
GB/T 2099.1-2023	≤14	6.25	3.75
	>14~20	7.50	5.00
	>20	10.00	7.50
GB/T 15092.1-2020	≤14	6.25	3.75
	>14~20	7.50	5.00
	>20	10.00	7.50
GB/T 16915.1-2024	≤14	6.25	3.75
	>14~20	7.50	5.00
	>20	10.00	7.50

4、螺纹密封压盖试验操作步骤

4.1 测试参数设置

开机。设置测试时间：根据标准要求设定为60秒；设置测试次数：1次。

注：设备出厂参数均已按以上要求设置。用户也可根据自己需求重新进行设置。

4.2 安装样品

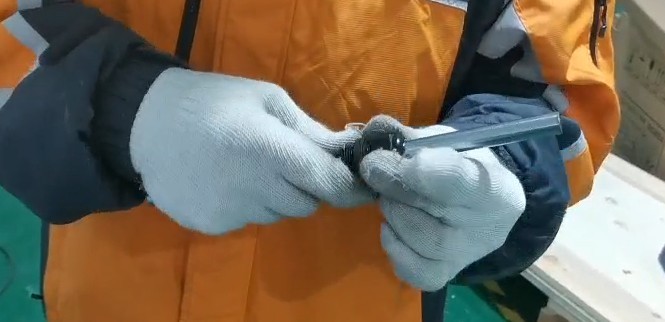

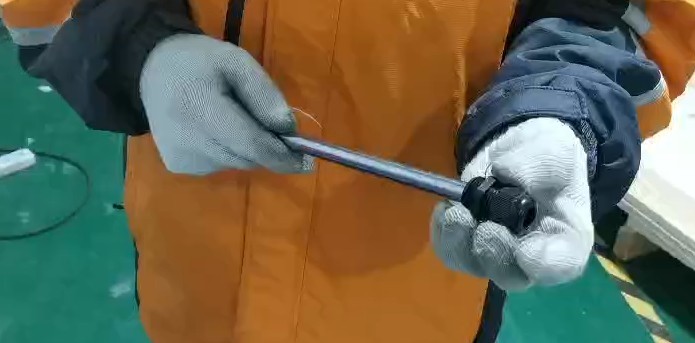

将测试棒穿过样品，并将样品拧紧，确保无松动。

图3

图4

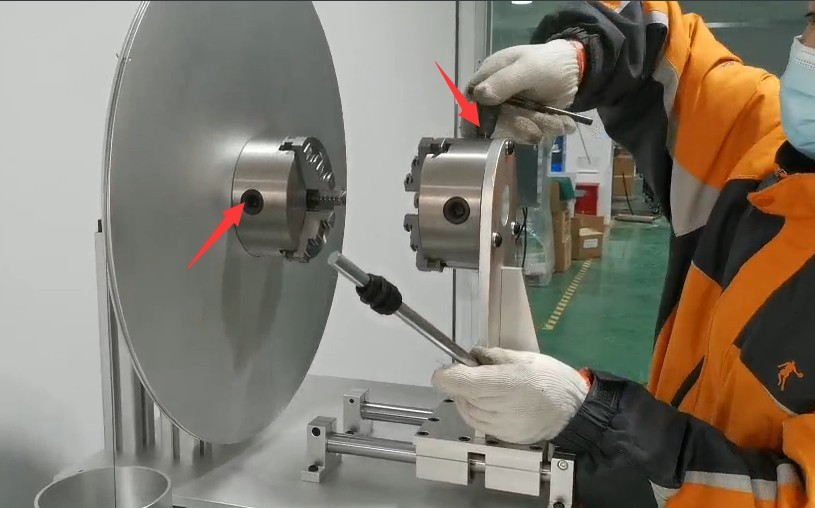

将两侧三爪子卡盘夹具松开。

图5

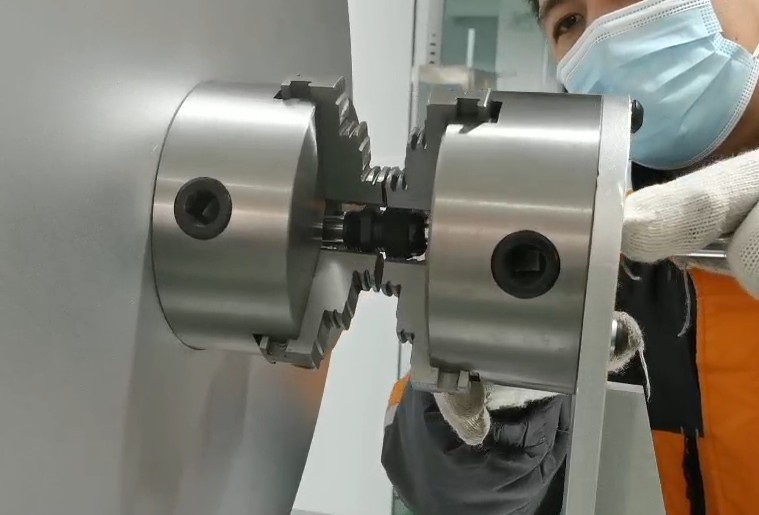

并将测试棒及样品插入，使样品两部分分别在两侧夹具中，并重新将三爪子卡盘夹具拧紧，确保无松动。

图6

4.3 安装调试砝码

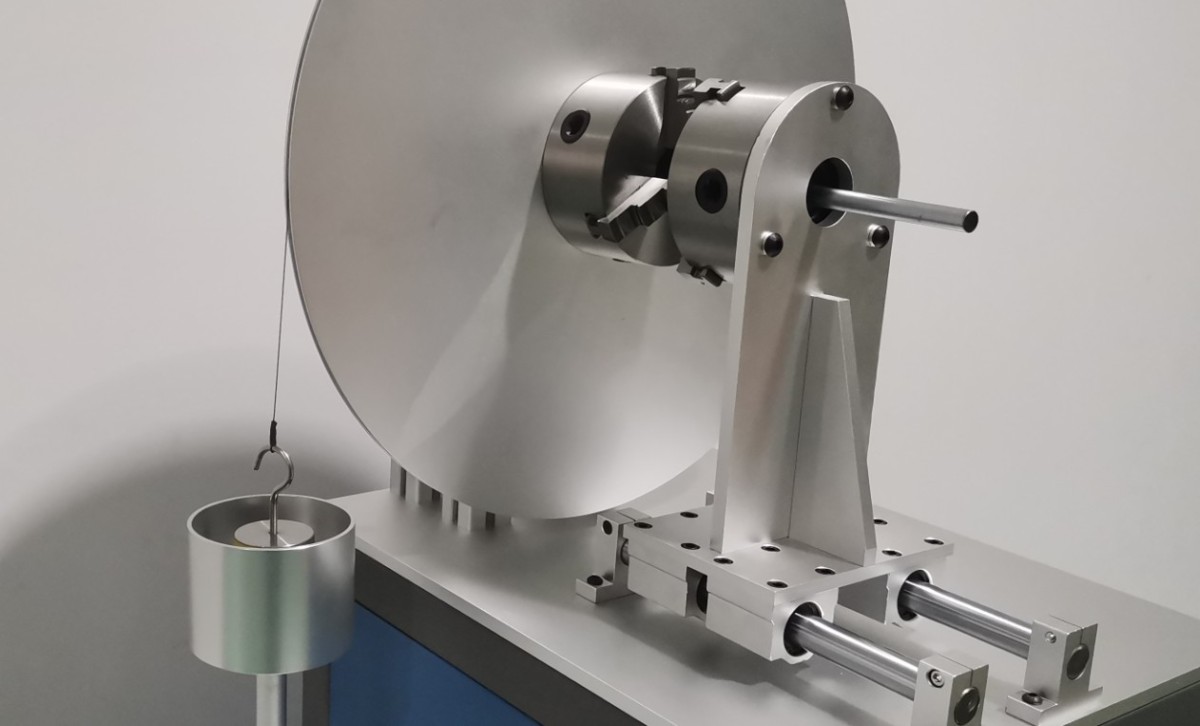

将砝码悬挂在圆盘边缘轨道的钢丝绳上，并放置在升降台内。

图7

注：确保砝码未悬空，且钢丝绳尽量绷紧。

4.4 启动测试

按下重置键，将上次测试数据清零。按下启动测试键，电动升降台自动降下，砝码与圆盘产生的扭矩施加在样品上，计时器开始计时。

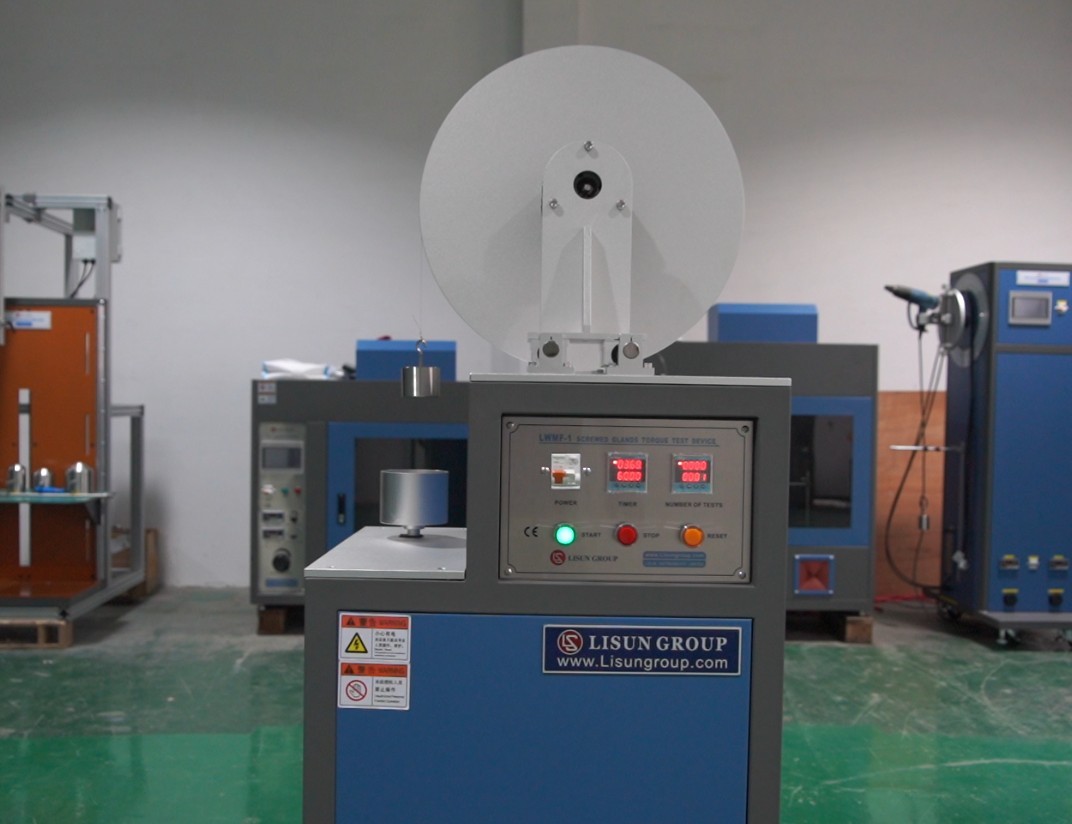

图8

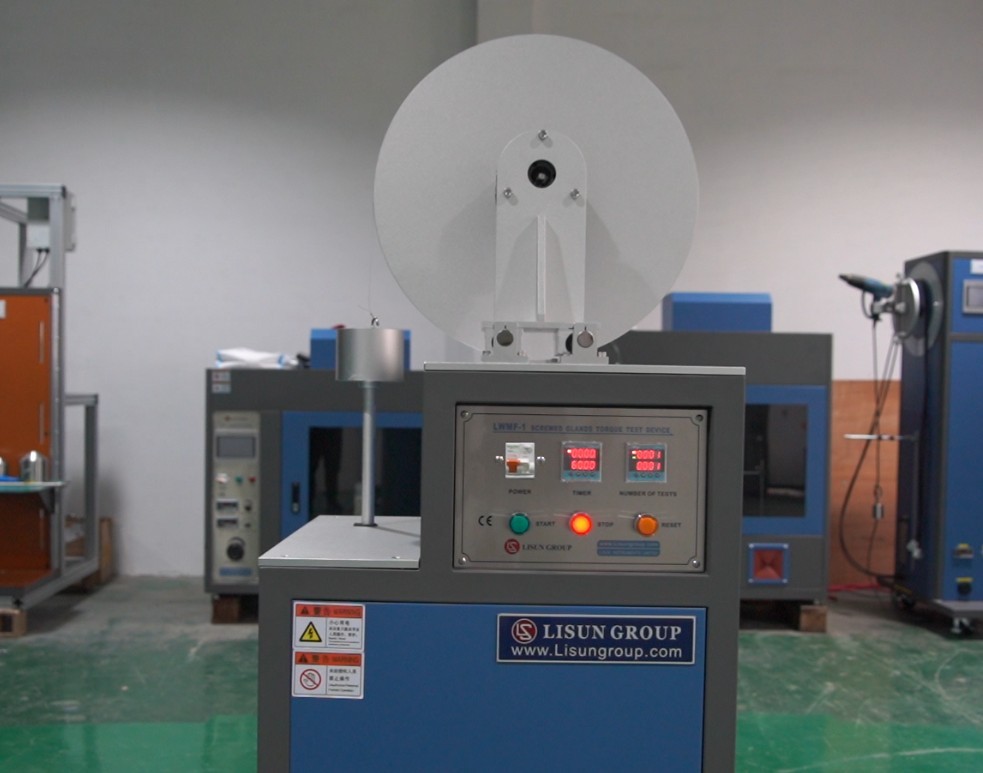

一分钟后，测试结束，电动升降台自动升起，停止测试键亮起，当前测试次数显示为1.

图9

4.5 试验结果判定

根据对应国家标准要求，满足以下条件判定为合格：

螺纹密封压盖无破损、变形、螺纹滑丝等损坏；

试样外壳无不符合标准要求的损伤；

试验过程中无异常松动、脱落现象。

5、设备日常维护与保养

5.1 清洁保养

试验结束后，用干布擦拭试验机夹具等，禁止使用腐蚀性清洁剂；清理设备接线端子上的灰尘，防止接触不良。

5.2 润滑保养

向试验装置滑动、转动部件加注润滑油，确保机械动作顺畅。

砝码、测试棒，需定期涂抹防锈油，以防止生锈，延长使用寿命。

5.3 设备存放

5.3.1 短期存放要求

如设备为日常使用，每次测试结束清洁完成后，无需做其它处理。

5.3.2 长期存放要求

若设备长期不使用（超过 1 个月），请将所有接线移除，并将设备使用防尘罩遮盖，防止积灰。

需要将设备每月通电一次，待机半小时即可，防止电气部件（如电容、接触器）老化。

6、常见故障排查与处理

6.1 电气系统故障

6.1.1 故障现象：无法开机，显示屏不亮

可能原因：电源未接通、电源线破损、保险丝熔断、电源开关故障；

处理方法：检查电源插座是否有电，电源线是否破损，插头是否插紧。若电源开关故障，需要拆机检修内部，请联系LISUN售后。

6.1.2 故障现象：控制面板按键无响应

可能原因：电源接触不良、按键老化、内部线路松动；

处理方法：断电后重新插拔电源，重启设备；检查按键是否有异物卡住，清洁按键表面；若仍无响应，联系售后检修按键或内部线路。

6.2 机械系统故障

6.2.1 故障现象：夹具无法固定样品，存在松动

可能原因：夹具卡爪磨损、调节螺纹松动、样品尺寸与测试棒不匹配；

处理方法：检查夹具卡爪是否磨损，磨损严重则更换卡爪；拧紧夹具调节螺纹的固定螺丝，确保调节顺畅；确认测试棒选择正确（直径略小于密封圈内径且为最近整数）。

6.2.2 故障现象：砝码升降卡顿、异响

可能原因：传动机构缺油、绳索缠绕、砝码杯变形；

处理方法：断电后检查传动机构，向转轴处涂抹少量润滑油；整理绳索，确保无缠绕、打结，若绳索磨损严重则更换；检查砝码杯是否变形，变形则联系售后更换。

6.3 试验数据异常故障

故障现象：样品频繁损坏，不符合预期

可能原因：扭矩设定错误、测试棒选择不当、标准依据混淆；

处理方法：重新核对样品类型、测试棒直径，按对应标准调整扭矩值；确认测试棒选择正确（直径略小于密封圈内径且为最近整数）；再次确认试验依据的国家标准，避免参数设定错误。
