1、设备基础认知

1.1 设备应用

1.1.1 频闪测试

需要配合LISUN的积分球/分布光度计暗室、DC直流电源和标准光源使用，老客户也可以直接在LPCE-2或LPCE-3积分球系统或LSG-6000/LSG-1890B/LSG-1800A分布光度计系统上使用。

可自动检测：闪烁频率、闪烁百分比、闪烁指数、调制深度、SVM、Mp、Pst 等参数；按 IEEE 1789 自动划分频闪无风险 / 低风险 / 高风险等级。

1.1.2 启动上升时间测试

LSRF-3需配合LISUN的LSP系列带触发功能精密交流变频稳压电源，或LSP-Pst系列交流变频电源IEC-Pst专用款完全符合美国能源之星V2.1第11.4条灯具启动测试方法和11.5灯具上升测试方法以及SASO2902 Table 13的测试要求。

可自动检测：启动时间、上升时间。

1.2 设备配置核对

1.2.1 包装拆除

拆除设备包装时，需轻缓操作，避免使用尖锐工具划伤设备外壳。开箱后首先检查设备主体外观，确认无明显变形、凹陷、按钮无破损、松动。若发现设备或配件有异常，禁止通电使用，请及时联系我们。

1.2.2 主机及配件

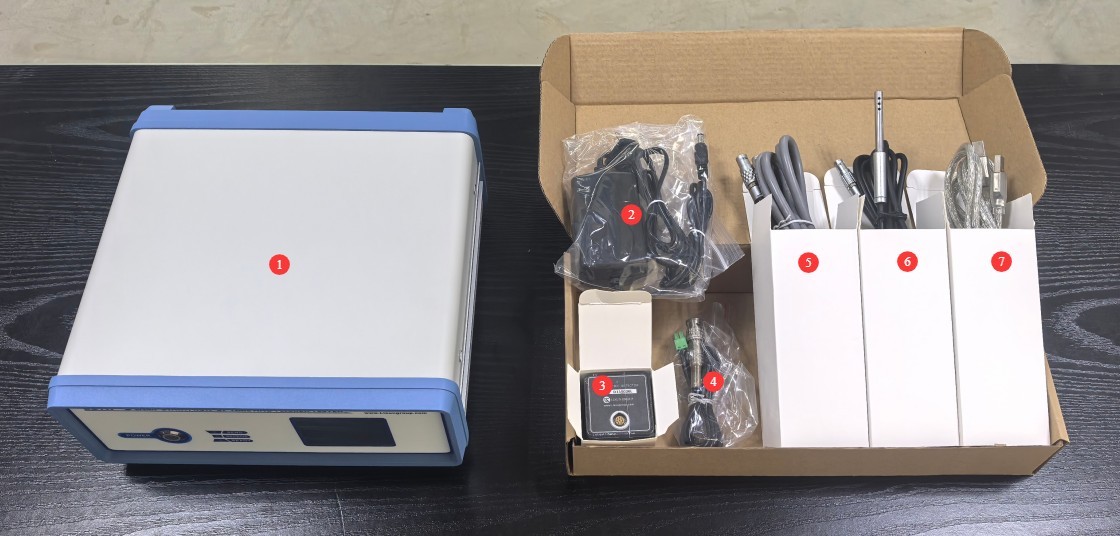

见图1-1。

编号	说明
①	LSRF-3主机
②	电源适配器
③	光度探头
④	触发线，用于连接LISUN带触发功能的交流电源
⑤	探头连接线，用于连接主机和光度探头
⑥	温湿度探头，用于测量试验室温湿度
⑦	USB连接线，用于连接主机和电脑

图1-1

1.2.3 电子文档下载

电子版使用说明书、软件、质保卡等的下载链接，我们在出货时已通过邮件形式发送，请及时下载。如未收到邮件，可主动联系我方重新获取下载链接。

2、使用注意事项

2.1 用电安全

连接电源线前，确认供电电压在AC 220V±10%，频率50Hz/60Hz；必须使用带保护接地的三孔插座，保护接地电阻≤4Ω，严禁切断或拔除保护接地线，否则有触电风险。

2.2 环境安全

禁止在易燃易爆、强电磁干扰、高温潮湿、粉尘超标环境使用；工作环境：温度 18℃~30℃，湿度 35% RH~75% RH。

2.3 操作规范

低照度测试必须完全屏蔽杂散光，积分球需关闭密封、无漏光；暗室测试需保证探头正对光源，周边无反射光源干扰；测试样品需静置放置，避免震动导致光输出波动；内部含弱电精密元器件，禁止私自拆卸主机外壳。

3、设备介绍及接线

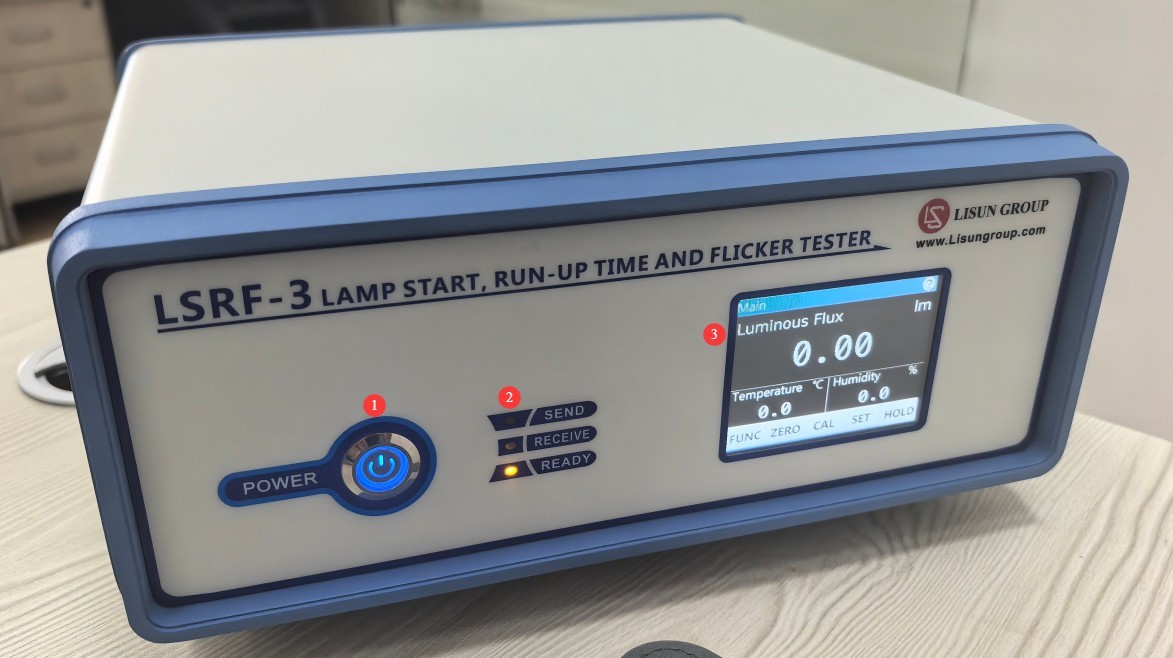

3.1 设备前面板介绍

见图3-1。

编号	说明
①	电源开关
②	设备状态指示灯
③	触摸屏。注：设备全部操作由电脑软件完成，触摸屏无需任何操作

图3-1

3.2 LSRF-3主机与LSP系列电源接线

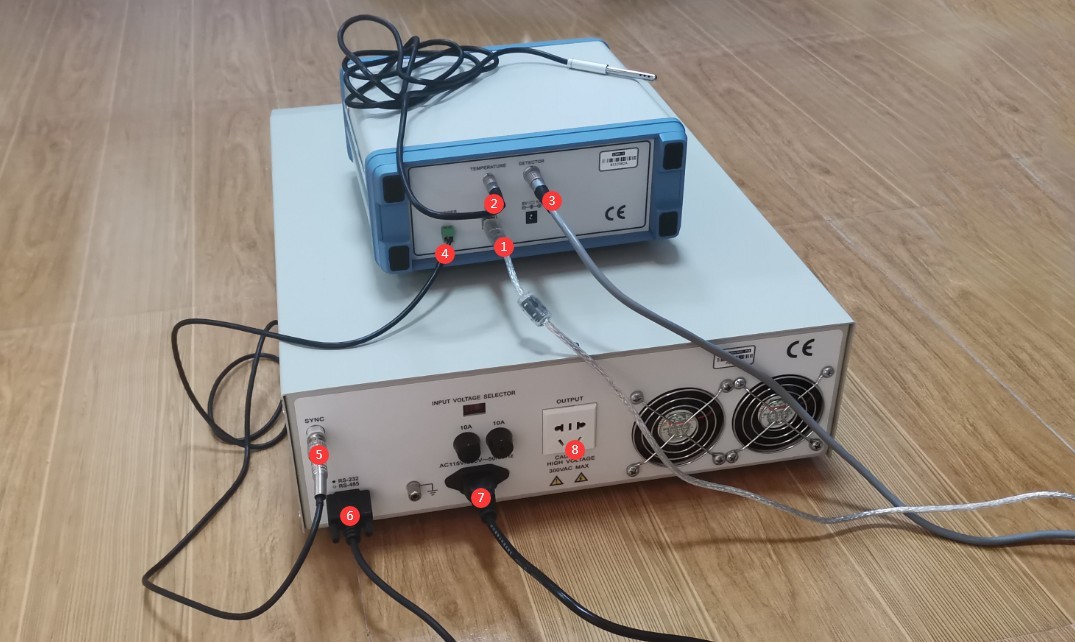

见图3-2。

编号	说明
①	USB线连接主机与电脑，进行软件通讯并通过USB线给设备供电。注：可同时将标配的电源适配器连接，以确保设备在USB供电不稳定的情况下依然能正常工作
②	温湿度探头连接，传感器放在试验室无遮挡处，用于测试环境温度及湿度
③	光度探头连接，探头端连接积分球或暗室
④	触发线连接，另一端连接至LSP系列电源
⑤	触发线连接，另一端连接至LSRF-3
⑥	RS232通讯线连接，另一端连接至电脑或通过RS232-USB转接线连接至电脑
⑦	输入电源线，为LSP连接至合适的输入电源
⑧	输出电源接口，连接至样品为样品供电

图3-2

注：若无配置 LSP 系列电源，无需连接触发线，但无法进行启动上升时间测试，也不能软件自动控制电源输出。

3.3 光度探头连接

3.3.1 积分球场景

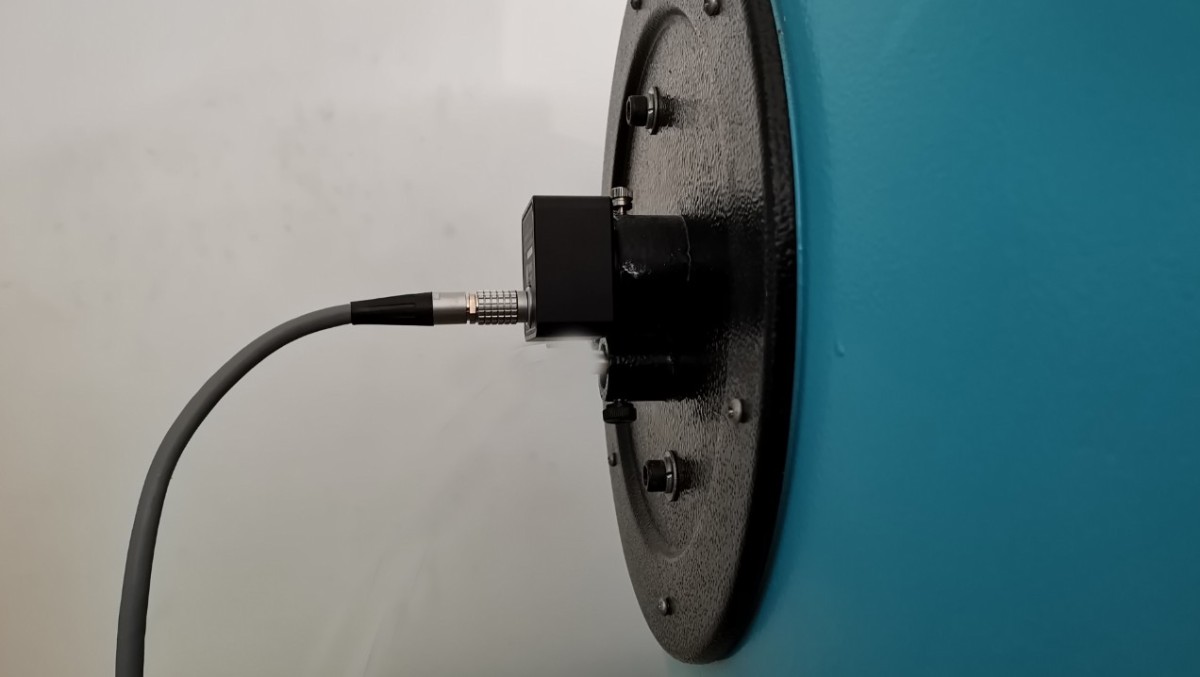

当与积分球一起使用时，见图3-3。

图3-3

3.3.2 暗室场景

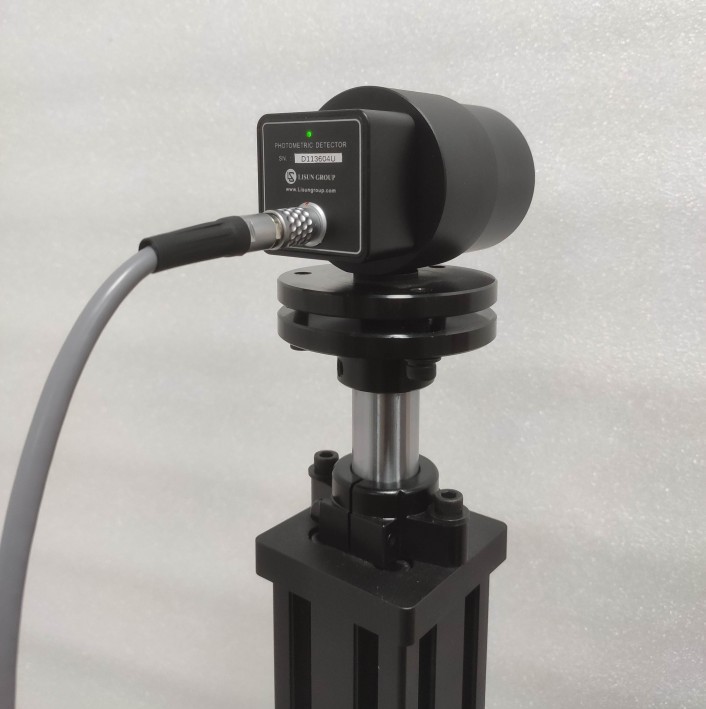

当在暗室内使用时，需使用标配探头支架将探头方向固定，正对被测光源中心，见图3-4的示意图。

图3-4

4、软件介绍

4.1 软件安装

软件运行环境：Windows 7 及以上操作系统。

软件安装包见图4-1。

编号	说明
①	LSRF-3软件安装程序，请双击安装
②	LSRF-3设备驱动程序，请双击安装
③	若LSP系列电源通过RS232-USB转接线连接至电脑，也需要安装USB转接线驱动

图4-1

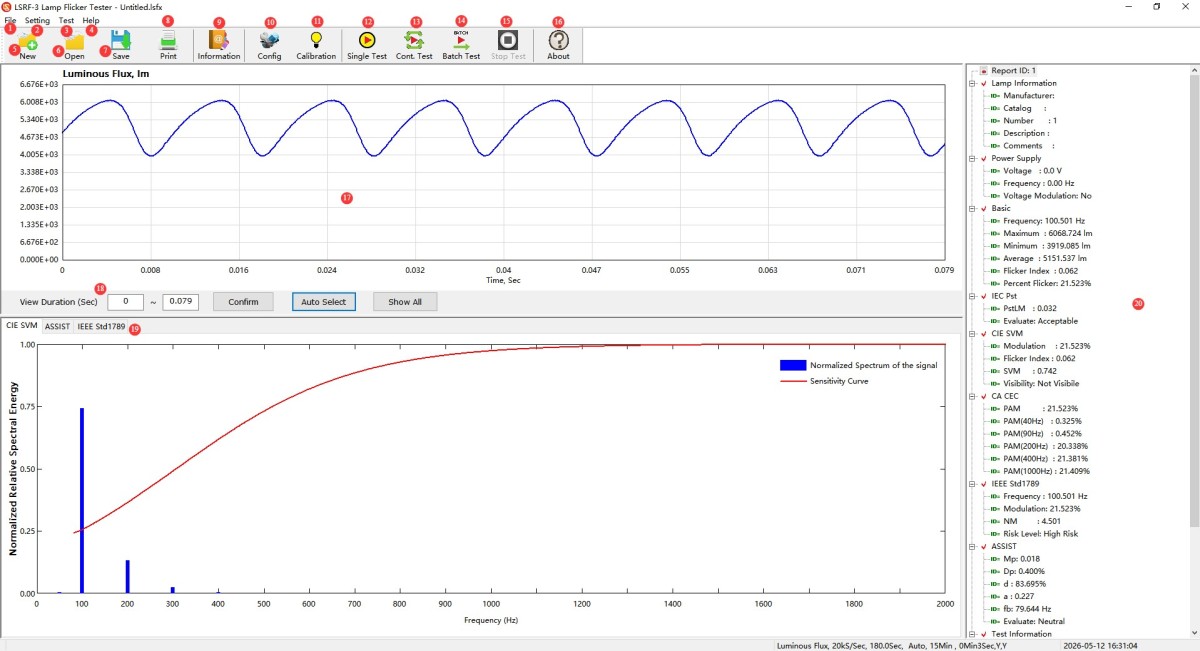

4.2 频闪测试软件介绍

见图4-2。

编号	说明
①	文件：新建、打开、保存、另存为、导出/导入CSV/TXT格式文件、打印、打印预览、退出
②	设置：系统配置、产品信息、光度定标
③	测试：单次测试、连续测试、批测试、停止测试
④	帮助：软件版本号、中英文切换
⑤	新建：新建一个空白.lsfx格式测试文件
⑥	打开：打开已保存的.lsfx格式测试文件
⑦	保存：保存当前文件设置
⑧	打印测试报告
⑨	产品信息
⑩	系统配置
⑪	光度定标
⑫	单次测试
⑬	连续测试
⑭	批测试
⑮	停止测试
⑯	软件版本号
⑰	横轴：时间；纵轴：光通量
⑱	横轴时间范围。可手动输入后确认；自动选择：软件自动截取；显示全部
⑲	点击标准选项卡，则可查看对应标准的测试图谱
⑳	所有测试信息、测试结果数据显示

图4-2

4.3 启动上升测试软件介绍

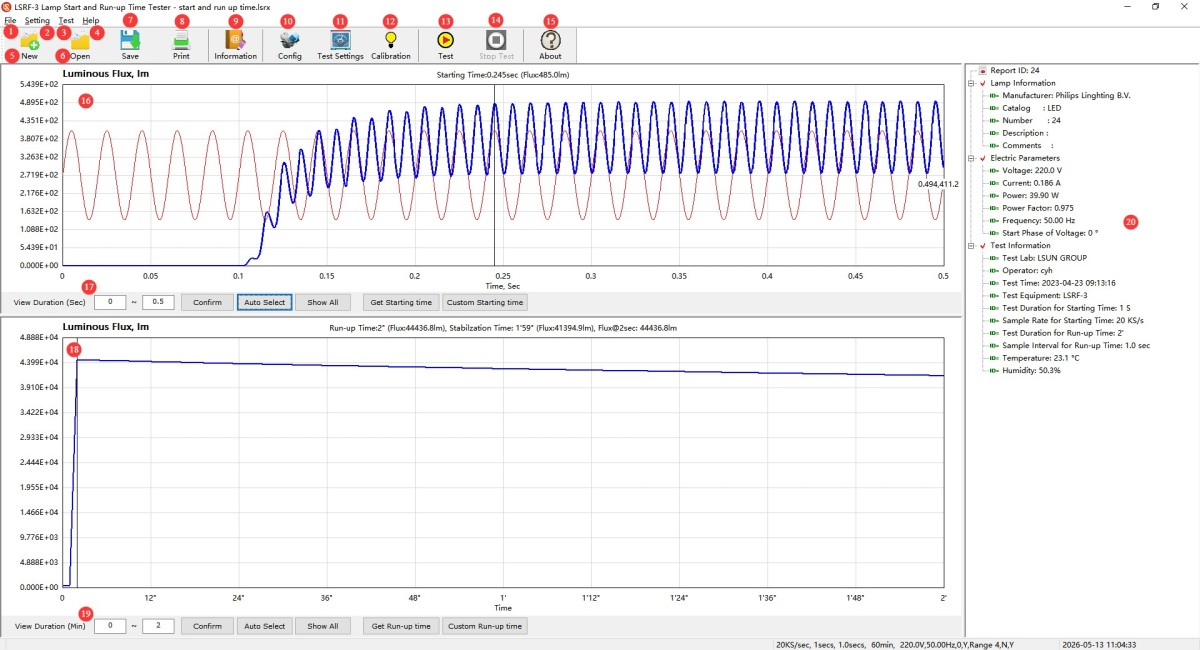

见图4-3。

编号	说明
①	文件：新建、打开、保存、另存为、导出CSV/TXT格式文件、打印、打印预览、退出
②	设置：系统配置、测试设置、产品信息、判据设置、光度定标
③	测试：测试、停止测试
④	帮助：软件版本号、中英文切换
⑤	新建：新建一个空白.lsrx格式测试文件
⑥	打开：打开已保存的.lsrx格式测试文件
⑦	保存：保存当前文件设置
⑧	打印测试报告
⑨	产品信息
⑩	系统配置
⑪	测试设置
⑫	光度定标
⑬	测试
⑭	停止测试
⑮	软件版本号
⑯	启动时间图像，横轴：时间；纵轴：光通量
⑰	横轴时间范围：可手动输入后确认、自动选择、全部显示；得到启动时间：点击即可自动得到启动时间；自定义启动时间：不建议使用
⑱	上升时间图像，横轴：时间；纵轴：光通量
⑲	横轴时间范围：可手动输入后确认、自动选择、全部显示；得到上升时间：点击即可自动得到启动时间；自定义上升时间：不建议使用
⑳	测试信息显示

图4-3

5、频闪测试操作步骤

5.1 系统配置界面设置

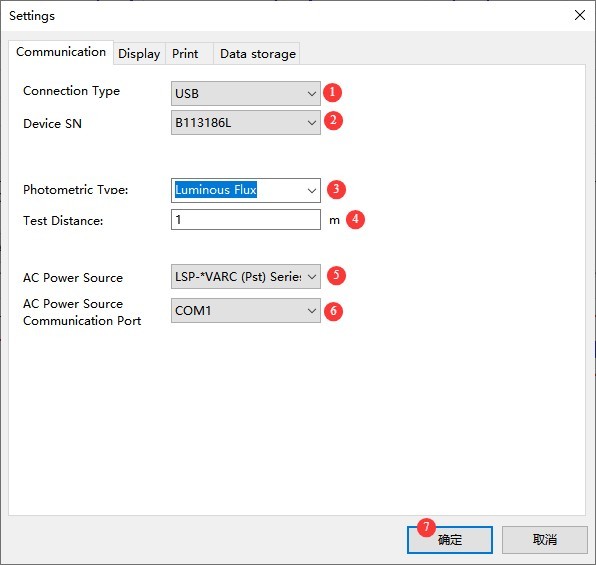

5.1.1通讯

见图5-1。

编号	说明
①	连接类型：选择USB
②	设备序列号：软件自动获取
③	光度类型：与积分球一起使用时请选择“光通量”；在暗室中使用时可选择“光照度”或光强
④	测试距离：在暗室中使用时请输入正确的测试距离；与积分球一起使用时，此参数无效
⑤	交流电源型号：若您有购买LISUN的LSP系列或LSP-PST系列交流电源，选择正确的型号
⑥	交流电源通讯端口：选择“自动”即可自动获取
⑦	全部设置好后，点击确定保存退出

图5-1

5.1.2 显示

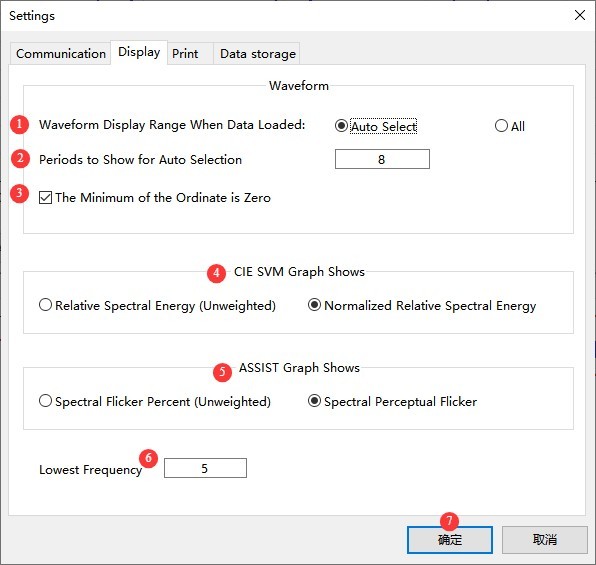

见图5-2。

编号	说明
①	数据装载后波形显示范围：可选“自动”或“全部”
②	自动显示周期次数：当选择“自动”时，软件自动截取的频闪周期次数
③	纵坐标起始点始终为0：根据需要可勾选或不勾选
④	CIE SVM图形显示：默认选择“加权相对频谱能量”
⑤	ASSIST图形显示：默认选择“频谱可感知闪烁”
⑥	最低频率：默认5Hz
⑦	全部设置好后，点击确定保存退出

图5-2

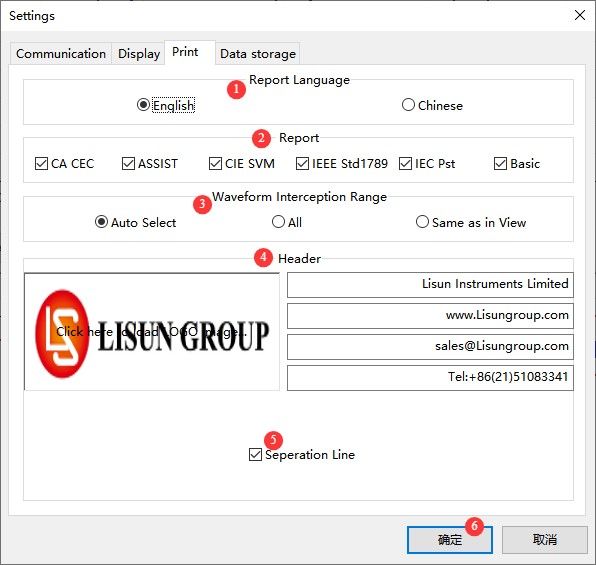

5.1.3 打印

见图5-3。

编号	说明
①	语言选择：中文或英文
②	报告内容选择
③	波形截取范围选择：自动、全部、与当前显示一致
④	页眉设置
⑤	页眉下是否显示分割线
⑥	全部设置好后，点击确定保存退出

图5-3。

5.1.4 存储

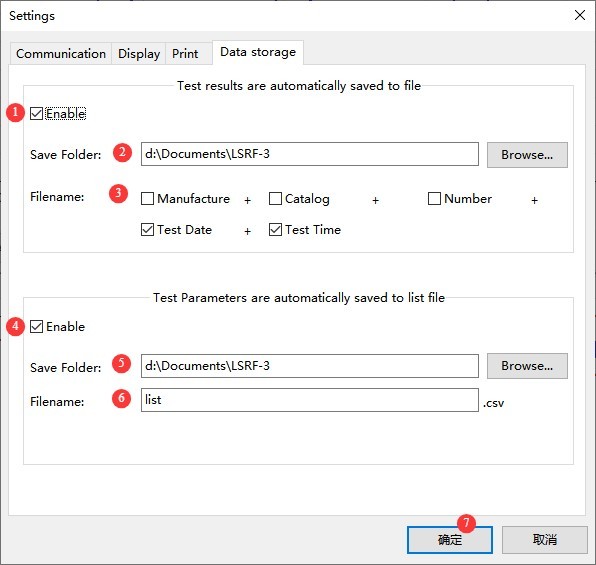

见图5-4。

编号	说明
①	是否启用自动保存测试文件，建议勾选
②	文件保存路径
③	文件命名方式
④	是否启用测试参数自动保存到列表文件，建议勾选
⑤	文件保存路径
⑥	输入文件名称，文件格式为.csv
⑦	全部设置好后，点击确定保存退出

图5-4

5.2 光度定标

5.2.1定标流程

见图5-5，定标流程如下。

编号	说明
①	积分球：确定积分球内无任何光线，并将积分球关闭；暗室：确定暗室内无任何光线，并将暗室关闭。然后点击“校零”，等待软件显示校零成功后，确认退出
②	积分球：选择“光通量”；暗室：选择“光照度”
③	积分球：将标准光源安装于积分球正中心并点亮，关闭积分球，输入标准光源的光通量；暗室：将标准光源安装于分布光度计并点亮，转动分布光度计，使标准光源方向正对LSRF-3的光度探头，关闭暗室，输入标准光源的照度值
④	建议等待10至15分钟，待标准光源稳定后，点击定标

图5-5

5.2.2定标频率

不定标并不影响频闪测试结果，但光通量等光度数据会存在测量偏差。若您想获得正确的光度数据如光通量等，或您发现光度数据测试不准，可运行一次定标。

5.3 准备工作

5.3.1装灯

场景	说明
积分球	将被测灯具安装于积分球中心，关闭积分球
暗室	将被测灯具安装于分布光度计，并转动分布光度计，使其发光面正朝探头方向，关闭暗室

5.3.2 不同标准采样参数参考

执行标准	采样速度	采样时间
CA CEC	≥20kS/s	≥1s
CIE SVM
ASSIST	≥10kS/s	≥2s（不稳定光源≥10s）
IEC-Pst		≥180s
Energy Star V2.1	≥10kS/s（Pst/Mp）、≥20kS/s（其余）	≥180s（Pst/Mp）
IEEE Std 1789	≥2kS/s	≥被测信号8个周期
BASIC	≥10kS/s	≥5s

做 IEC TR61547-1 IEC-Pst的Pst LM (I) 测试时，必须选择软件内置 5 组调制频率 + 波动百分比，不可自定义；其它测试及其它标准无需调制。

5.4 开始测试

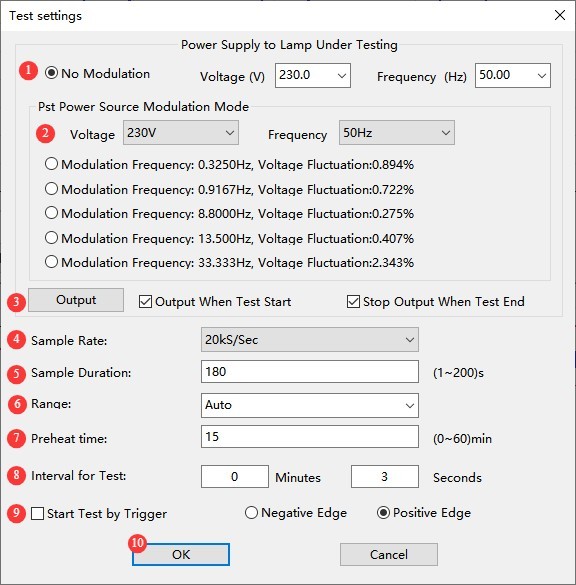

5.4.1 单次测试/连续测试界面

见图5-6。

编号	说明
①	若选“无调制”，选择样品灯具输入电源电压、频率
②	若选“Pst电源调制模式”，选择样品灯具输入电源电压、频率，然后选择调制比例 注：需配置LISUN的LSP-PST系列交流电源才可使用此功能
③	点击“输出”可控制电源输出，勾选“测试开始时自动输出”、“测试结束时停止输出”软件可自动控制电源输出 注：需配置LISUN的 LSP/LSP-PST 系列交流电源才可使用此功能
④	采样速率设置
⑤	采样时间设置
⑥	测量量程设置，选择“自动量程”即可
⑦	预热时间设置，即为了测试灯具稳定状态的频闪数据，点击开始后，软件进入倒计时，倒计时结束后自动进行测试
⑧	间隔时间设置，仅在连续测试时有效，即相邻两次测试的间隔时间
⑨	使用触发启动测试，备用功能，请勿勾选
⑩	全部设置好后，点击OK即可启动测试

图5-6

注：连续测试，所有报告均会按5.1.4的设置自动保存。

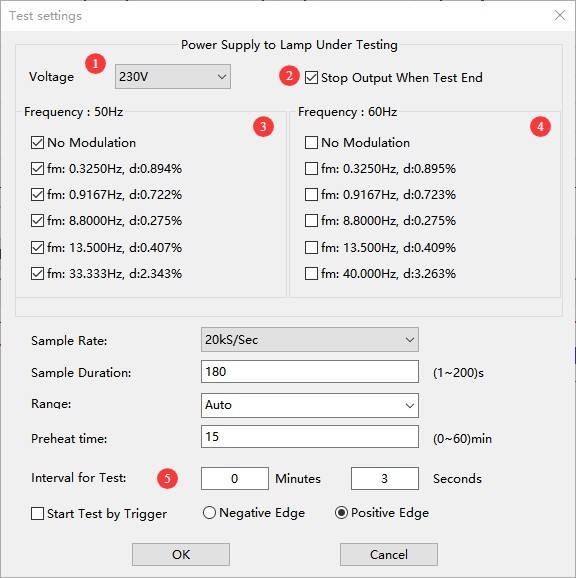

5.4.2 批测试界面

见图5-7。

编号	说明
①	选择样品灯具输入电源电压
②	勾选“测试结束时停止输出”软件可自动在测试结束时关闭电源输出
③	50 Hz下是否需要调制及调制比例，可批量勾选
④	60 Hz下是否需要调制及调制比例，可批量勾选
⑤	不同调制测试间隔时间

其它设置可参考5.3.2。

图5-7

注：批测试，所有报告均会按5.1.4的设置自动保存。

5.5 测试报告查看

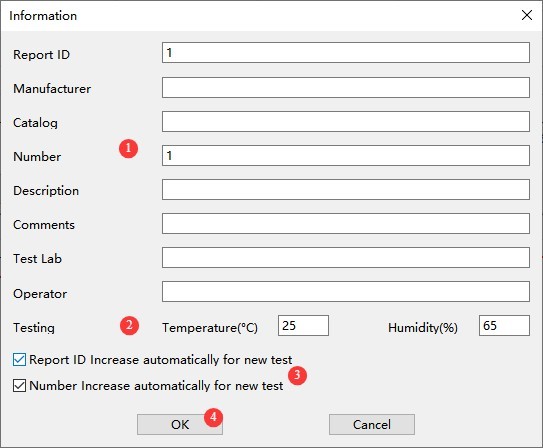

参考4.2，打开“产品信息”界面并录入信息，见图5-8。

编号	说明
①	输入报告、产品、测试信息
②	软件自动获取测试环境温度、湿度
③	报告、产品编号自动递增功能
④	全部填写设置好后，点击确定保存退出

图5-8

然后参考4.2，打印测试报告或导出测试数据。

6、启动上升时间测试操作步骤

6.1 系统配置界面设置

6.1.1配置

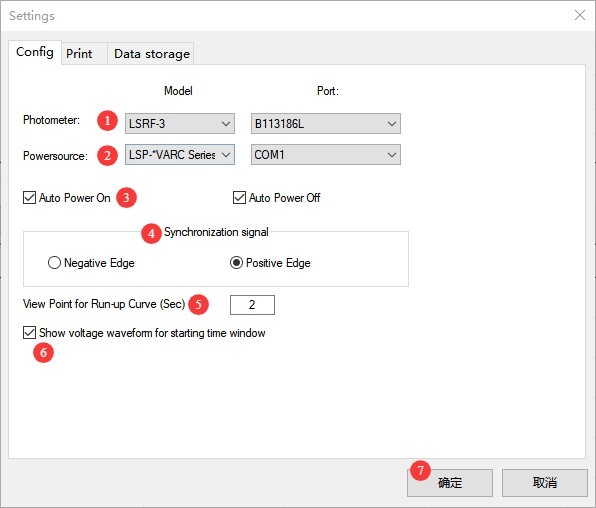

见图6-1。

编号	说明
①	型号选择LSRF-3，软件自动获取序列号
②	选择交流电源型号，端口选择“自动查找”，软件自动获取通讯端口
③	默认勾选“自动开启电源供电”、“自动关闭电源供电”，启动上升测试需软件自动控制电源，否则无法进行测试
④	同步信号，默认选择“上升沿触发”；“下降沿触发”为备用功能，暂不可用，请勿选择
⑤	上升特性自定义观察点：可输入指定时间点，查看对应时刻光通量数值
⑥	在启动特性波形显示窗口同时显示电压波形，可按需要勾选或不勾选
⑦	全部设置好后，点击确定保存退出

图6-1

6.1.2 打印

参考5.1.3，功能一致。

6.1.3 存储

参考5.1.4，功能一致。

6.2 光度定标

6.2.1定标流程

见图6-2，定标流程如下。

编号	说明
①	积分球：确定积分球内无任何光线，并将积分球关闭；暗室：确定暗室内无任何光线，并将暗室关闭。然后点击“校零”，等待软件显示校零成功后，确认退出
②	按标准，启动上升时间测试均需参考光通量，所以无论积分球还是暗室，均需使用光通量进行定标
③	积分球：将标准光源安装于积分球正中心并点亮，关闭积分球，输入标准光源的光通量；暗室：将被测灯具安装于分布光度计并点亮，转动分布光度计，使其发光面正对LSRF-3的光度探头，关闭暗室，输入被测灯具的光通量
④	建议等待10至15分钟，待光源稳定后，点击定标

图6-2

6.2.2定标频率

不定标并不影响启动上升时间测试结果，但光度数据会显示不准确。若您想获得正确的光度数据如光通量等，或您发现光度数据测试不准，可运行一次定标。

6.3 准备工作

6.3.1装灯

场景	说明
积分球	将被测灯具安装于积分球中心，关闭积分球
暗室	将被测灯具安装于分布光度计，并转动分布光度计，使其发光面正朝探头方向，关闭暗室

6.3.2 判据设置

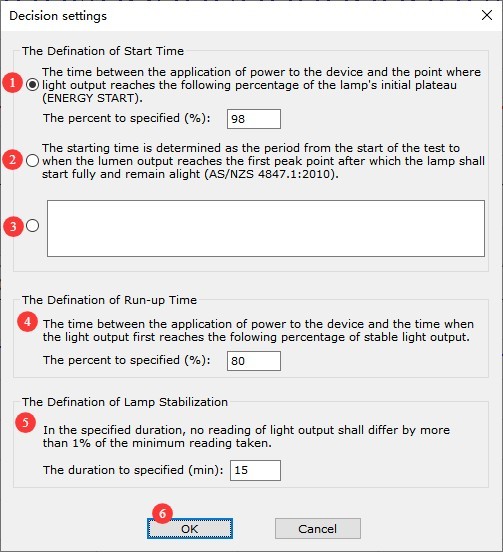

参考4.3，进入判据设置界面，见图6-3。

编号	说明
①	以百分比定义启动时间，如参考能源之星可设置98%
②	以峰值定义启动时间
③	自定义，如有其它定义需求，可与我们联系
④	以百分比定义上升时间，如参考能源之星可设置80%
⑤	灯稳定的定义，如指定稳定的时间15分钟内，光输出波动不超过1%
⑥	设置好后，点击OK保存退出

图6-3

6.4 开始测试

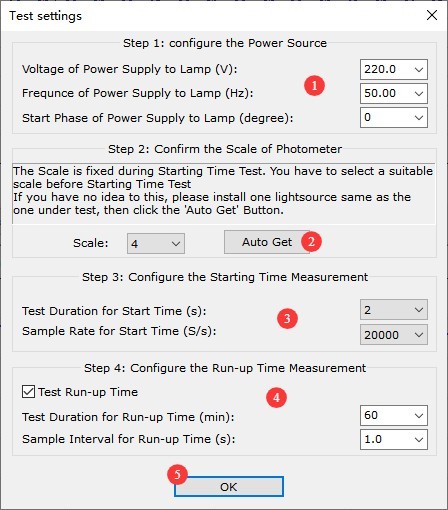

点击测试，进入测试设置界面，见图6-4。

编号	说明
①	设置电源输出参数：电压、频率、供电电压起始相位角
②	点击以自动获取正确量程
③	启动时间测试参数设置：采样时长、采样速率
④	若需同时测试上升时间，请勾选“测试上升时间”，然后设置测试参数：上升时间测试时长、上升时间测试间隔
⑤	设置好后点击确定，自动开始测试

图6-4

6.5 测试报告查看

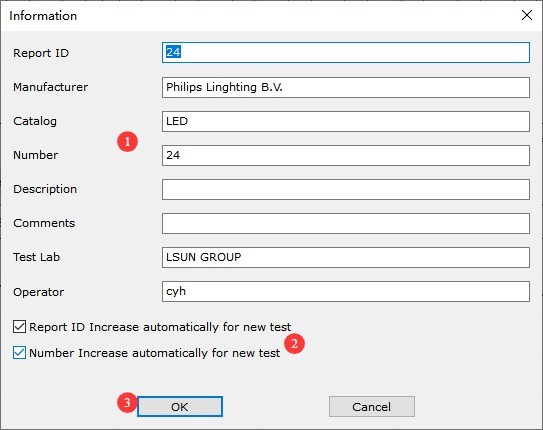

参考4.3，打开“产品信息”界面，见图6-5。

编号	说明
①	输入报告、产品、测试信息
②	报告、产品编号自动递增功能
③	全部填写设置好后，点击确定保存退出

图6-5

然后参考4.3，打印测试报告或导出测试数据。

7、设备日常维护与保养

7.1 日常维护

7.1.1 日常清洁

清洁前必须断电，拔下电源线；建议使用防静电柔软棉布+温和洗涤剂擦拭，禁止直接喷洒液体；禁止使用苯、甲苯、丙酮等化学溶剂。

7.1.2 日常检查

每次使用前检查电源线、接线端子无松动、烧蚀；开机后检查指示灯、显示屏正常。

7.2 光度探头专属保养规范

探头为精密光学器件，禁止磕碰、摔落、强光直射；严禁徒手触摸探头感光面，灰尘用无尘镜头纸轻轻擦拭；长期不用需盖好探头盖，放入防潮收纳盒，放置干燥阴凉处。

7.3 存储规范

7.3.1 存储环境要求

温度5℃~35℃，湿度≤75% RH，干燥、无尘、无腐蚀气体。

7.3.2 长期存储操作

断电、拔下所有线缆；清洁设备，包裹防尘膜；每月通电10分钟，防止元件受潮损坏。

7.4 校准周期要求

为确保设备测量精度与使用可靠性，建议定期送至具备相应资质的第三方计量机构进行校准。推荐校准周期为12个月。具体校准周期可由用户根据使用频次、环境条件及质量体系要求自行确定。

8、常见故障排查与处理

8.1 LSRF-3频闪启动上升测试仪

故障现象	可能原因	处理方法
设备频繁自动重启、屏幕画面闪烁	USB供电不足/不稳	连接USB线的同时，为设备连接电源适配器
软件卡顿、自动退出	电脑权限不足	请使用管理员账号登录电脑后重试
光度测试参数不准	未定标或定标失效	参考5.2或6.2进行定标后重试

8.2 LSP系列电源

故障现象	可能原因	处理方法
无法开机	输入电压切换开关切换错误、保险丝熔断	检查输入电压切换开关；断电，排除输出短路/过载，更换同规格保险丝，禁止加大电流规格
风扇不转	灰尘堵塞、电机故障	断电，清理风扇灰尘；仍异常请联系我们检修或更换风扇
显示屏右下角报警代码02	当输出短路、电流超限、功率超限时电源会自动切断输出以自我保护	请关闭 LSP 电源输出，检查线路并排除输出短路的情况，再重新输出；若负载电流或功率超出电源上限，则您需要购买更大的AC电源
显示屏右下角报警代码01	有保险丝熔断	请关闭 LSP 电源并移除电源线，检查电源背面板所有保险丝，更换同规格保险丝，禁止加大电流规格
