可编程交直流测试电源系统

使用产品之前请仔细阅读本手册，阅后请将手册置于产品附近，以便需要的时候取阅，产品位置变动时，请附带该产品手册。

本手册虽经认真审阅，但纰漏在所难免，如发现错误及不明之处，请联系代理商。故本公司将不对手册内容错误或使用本手册所造成的直接、间接、突发性或继续性的损害负任何责任。

版权声明：未经许可不得翻印、抄袭、修改本用户手册

品质保证

1、我们保证所生产制造的产品均经过严格的品质确认，出厂产品质量保证期为十二个月，在此期间出现的产品制造缺陷或故障，均免费给予修复。

2、对于用户自行更改线路、功能而造成的故障或超过质量保证期的产品，视实际状况收取维修成本费，对于不可抗力造成的故障及损毁，本公司不提供免费保修服务。

安全说明

在整个操作、维护以及修理本产品的过程中必须遵循本节以及手册中的安全预防措施。不遵循这些安全预防措施，厂家声明不对用户违反此类要求的操作负责任。

安全符号

1、电气符号、安全标识以及警告标识定义

符号	描述	描述	符号	描述
	AC	交流电		禁止
	DC	直流电		接通电源
	AC/DC	交流/直流电		断开电源
N	N	中性导体		表示用同一个操作件使电源接通/断开的开关。通常使用的按键有两个稳定位置。
	PE	保护导体		表示用同一个操作件使电源接通/断开的开关。通常使用的按键有两个稳定位置。
	接地	接地		高温：表示此处温度高于人体可接受范围，勿任意接触以避免人员伤害
	注意安全：为避免人员伤害、或对仪器的损害，操作者必须参考手册中的说明	注意安全：为避免人员伤害、或对仪器的损害，操作者必须参考手册中的说明		当心触电
	该标识提示有风险，如果不能遵照操作说明使用，可能会造成人身伤害，在未理解说明指示前，请不要进行操作。	该标识提示有风险，如果不能遵照操作说明使用，可能会造成人身伤害，在未理解说明指示前，请不要进行操作。		该标识提示有风险，如果不能遵照操作说明使用，可能导致人员伤亡，此标记唤起您对程序、惯例、条件等的主意

2、安全简要

在对本仪器操作或维护期间必须注意下列一般性安全预防措施，若顾客无法遵守这些预防措施或本手册中任何明确的警告而造成人员伤害或机器损坏，我们将不负任何赔偿责任。

在使用前请务必详阅此手册，并请妥善保管

请勿将产品用于手册描述之外的情形该产品仅限用于产品手册描述的情形

接上电源之前，请检查电源符合本仪器的额定输入值，并确认开关处于断开状态

保护接地：开启电源前，请确定连接保护接地以预防电击

保护接地的必要性：请勿切断内部或外侧保护接地线或中断保护接地端子的连接。如此将引起潜在电击危险可能对人体带来伤害

保险丝：仅可使用所需额定电流、电压及特定形式的保险丝（正常熔丝，时间延迟等）。勿使用不同规格的保险丝或短路保险丝座，否则可能引起电击或火灾的危险

请勿拆掉仪器的外壳操作人员不可拆掉仪器的外壳。零件的更换及内部调整仅可由合格的维修人员来执行

请勿于易爆或腐蚀的空气下操作勿操作仪器于易燃瓦斯或气体或腐蚀环境之下

·产品更换位置时请关掉电源开关，并断开所有连线·产品重量大于20Kg,重置位置时请两人以上操作，您可在产品手册中找到产品重量·产品搬运时请小心轻放，避免碰撞，高的产品易倒，请小心操作·产品重置位置时请一并附带产品手册

·检查确保交流输入电压设置与保险丝规格一致，电源线表面无异常，检查前确保断开电源线或关闭电源开关·若有任何异常或故障请立即停止使用，断开电源线或从配电箱断开电源，产品维修好之前请勿使用·输出或负载线缆请用过流能力较大的线缆·请不要拆卸或更改产品，若必须更改，请联系相关人员

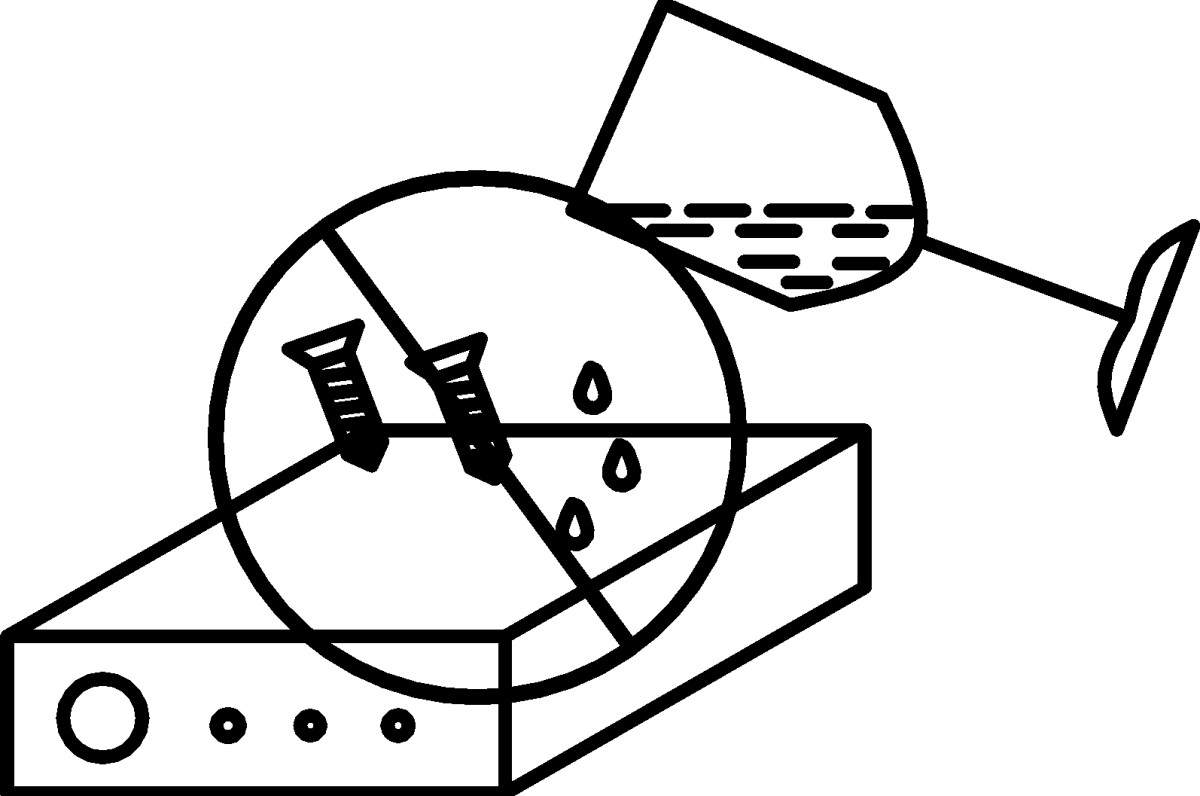

请勿让水滴或金属物进入该产品内部

如果因为使用错误电网输入而导致的产品损坏，则不在产品保修范围之内。

当电压电流设定完成，并启动输出时，输出端子为危险电压，任意碰触可能导致人员伤亡

HYPERLINK l “_Toc150786888″第一章 概述1

HYPERLINK l “_Toc150786889″1.1 产品简介1

HYPERLINK l “_Toc150786890″1.2 产品特点1

HYPERLINK l “_Toc150786891″1.3 功能简介1

HYPERLINK l “_Toc150786892″1.4 产品原理2

HYPERLINK l “_Toc150786893″第二章 选择产品型号5

HYPERLINK l “_Toc150786894″2.1 型号命名方法5

HYPERLINK l “_Toc150786895″2.2 输出电压和电流对应关系5

HYPERLINK l “_Toc150786896″2.3 性能参数6

HYPERLINK l “_Toc150786897″第三章 拆封与安装8

HYPERLINK l “_Toc150786898″3.1 折封检查8

HYPERLINK l “_Toc150786899″3.2 安装环境8

HYPERLINK l “_Toc150786900″3.3 前面板介绍8

HYPERLINK l “_Toc150786901″3.4 后面板介绍9

HYPERLINK l “_Toc150786902″3.5 外部接线10

HYPERLINK l “_Toc150786903″3.5.1 LSP-EMC500VA/1KVA/2KVA外部接线10

HYPERLINK l “_Toc150786904″3.5.2 LSP-EMC4KVA/6KVA外部接线10

HYPERLINK l “_Toc150786905″第四章 快速操作13

HYPERLINK l “_Toc150786906″4.1 使用前的准备和检查13

HYPERLINK l “_Toc150786907″4.2 开机13

HYPERLINK l “_Toc150786908″4.3 电源功能简表14

HYPERLINK l “_Toc150786909″4.4 关机15

HYPERLINK l “_Toc150786910″第五章 电源操作16

HYPERLINK l “_Toc150786911″5.1 主菜单界面16

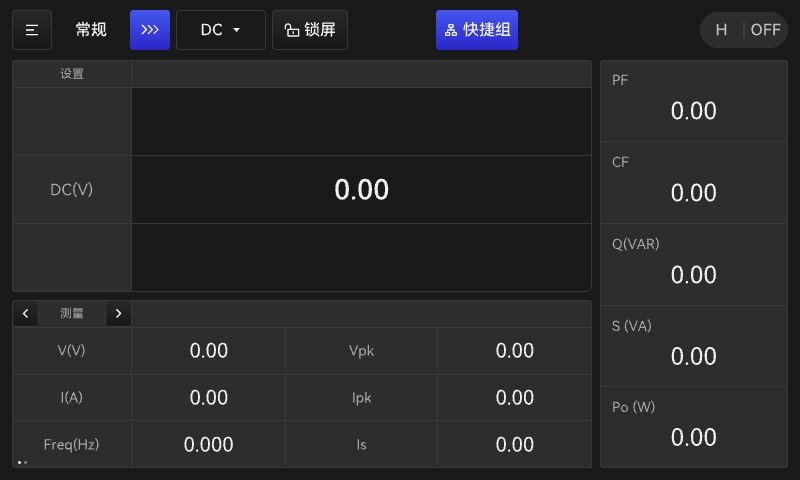

HYPERLINK l “_Toc150786912″5.1.1常规待机/启动界面16

HYPERLINK l “_Toc150786913″5.1.2 常规/编程模式选择界面17

HYPERLINK l “_Toc150786914″5.1.3 常规参数设置界面18

HYPERLINK l “_Toc150786915″5.2 在线调节功能21

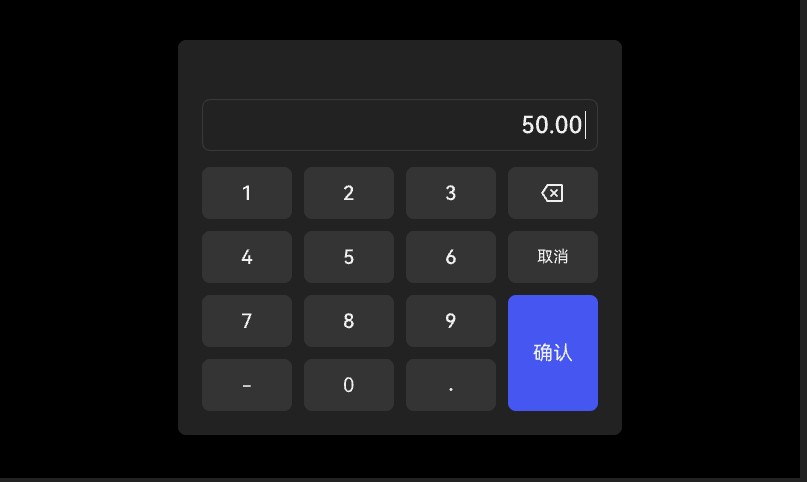

HYPERLINK l “_Toc150786916″5.2.1数字输入更改21

HYPERLINK l “_Toc150786917″5.2.2旋钮更改22

HYPERLINK l “_Toc150786918″5.3 常规设置功能22

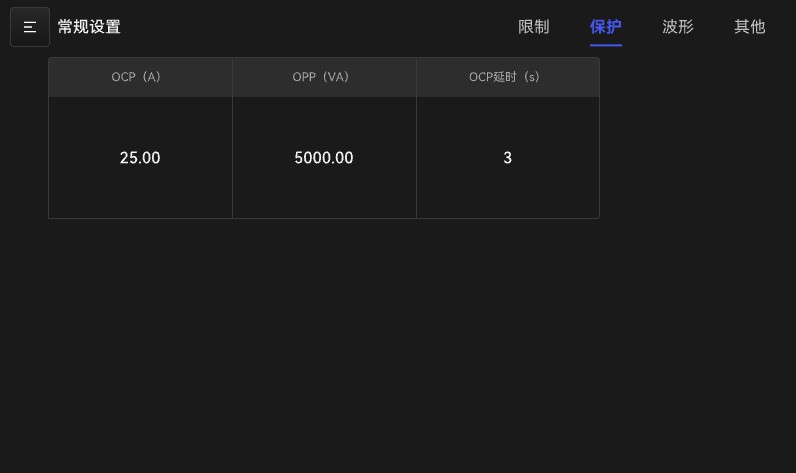

HYPERLINK l “_Toc150786919″5.3.1限制及保护设置22

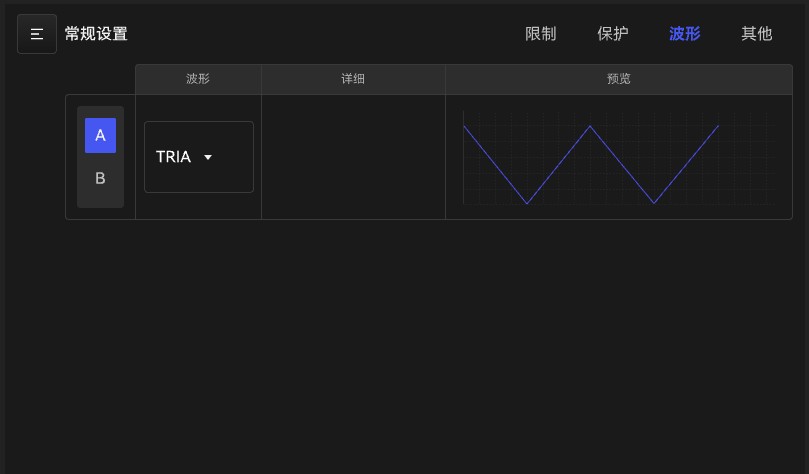

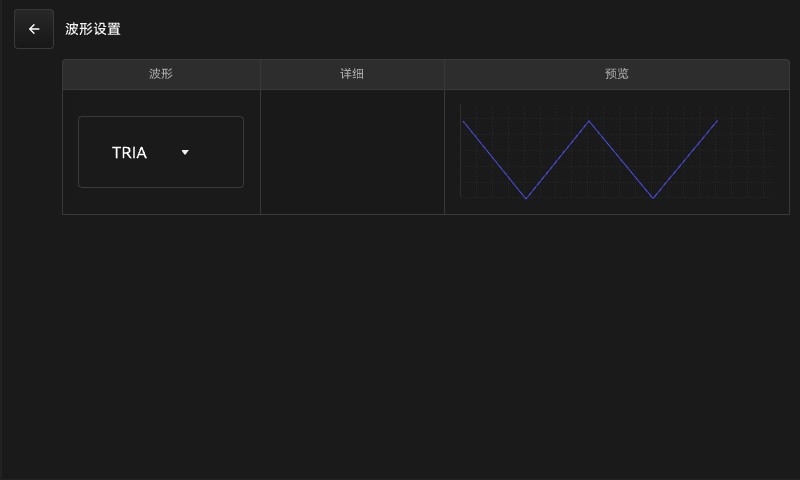

HYPERLINK l “_Toc150786920″5.3.2波形设置23

HYPERLINK l “_Toc150786921″5.3.3其他设置24

HYPERLINK l “_Toc150786922″5.4系统设置功能26

HYPERLINK l “_Toc150786923″5.4.1 基本设置26

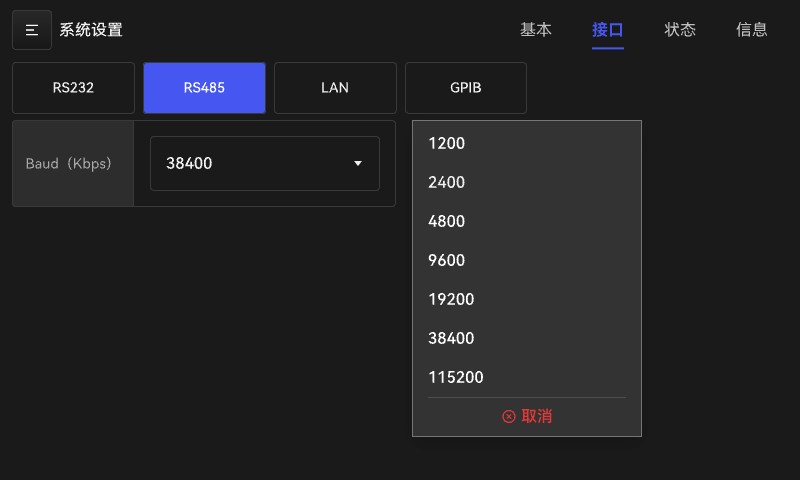

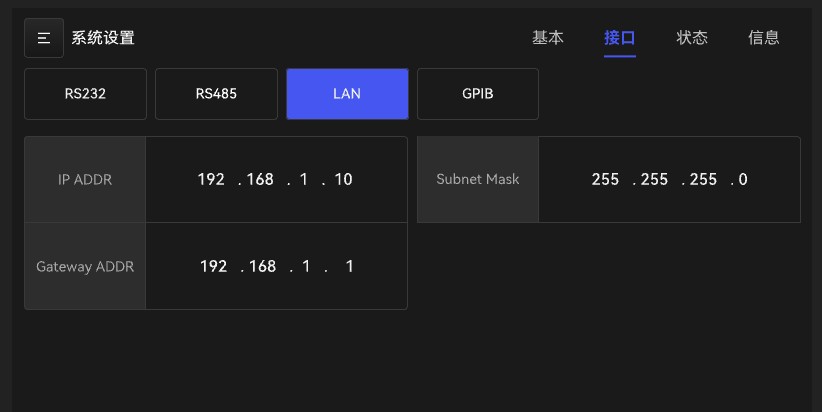

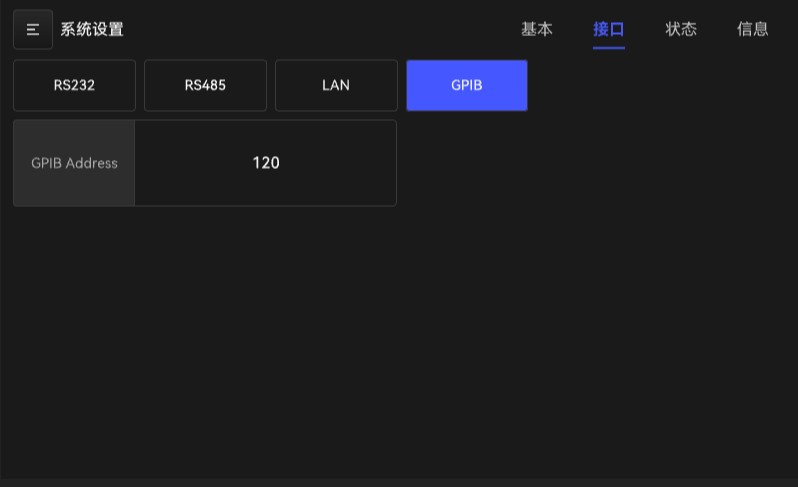

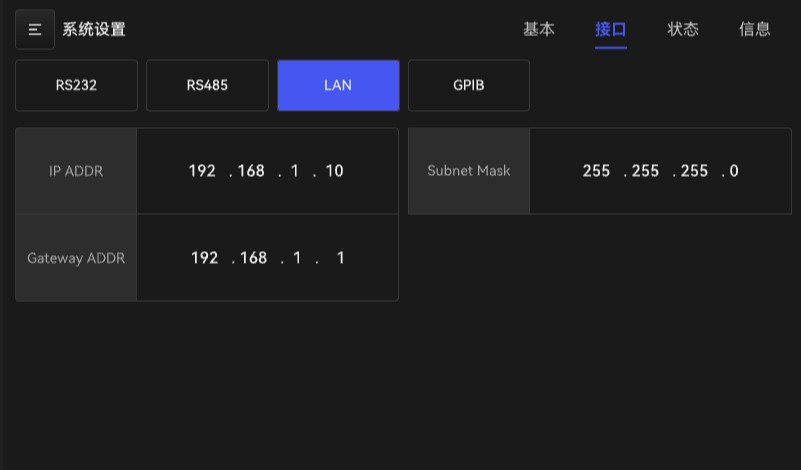

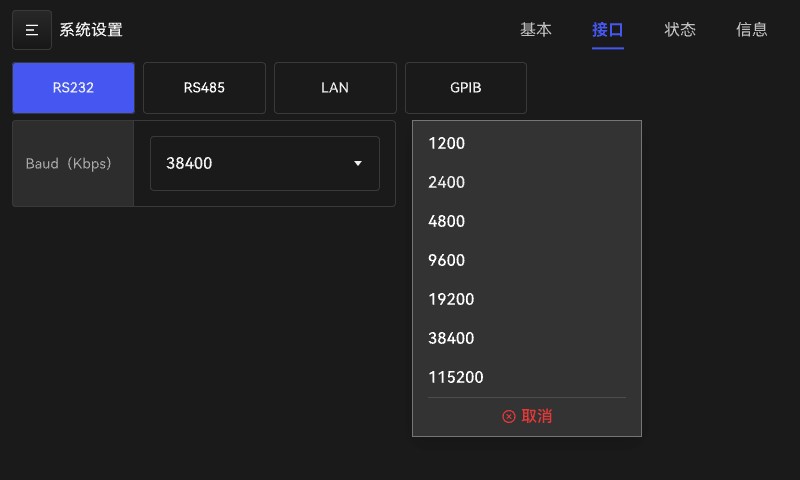

HYPERLINK l “_Toc150786924″5.4.2接口设置26

HYPERLINK l “_Toc150786925″5.4.3状态设置28

HYPERLINK l “_Toc150786926″5.4.3信息界面28

HYPERLINK l “_Toc150786927″5.5序列测试功能29

HYPERLINK l “_Toc150786928″5.5.1序列测试功能待机界面29

HYPERLINK l “_Toc150786929″5.5.2序列测试功能参数编辑30

HYPERLINK l “_Toc150786930″5.5.3序列测试功能运行态33

HYPERLINK l “_Toc150786931″5.6脉冲输出功能33

HYPERLINK l “_Toc150786932″5.6.1脉冲输出功能待机界面33

HYPERLINK l “_Toc150786933″5.6.2脉冲输出功能参数编辑34

HYPERLINK l “_Toc150786934″5.6.3脉冲输出功能运行态35

HYPERLINK l “_Toc150786935″5.6.4脉冲参数设置举例35

HYPERLINK l “_Toc150786936″5.7步进测试功能36

HYPERLINK l “_Toc150786937″5.7.1步进测试功能待机界面36

HYPERLINK l “_Toc150786938″5.7.2步进测试功能参数编辑36

HYPERLINK l “_Toc150786939″5.7.3步进测试功能运行态37

HYPERLINK l “_Toc150786940″5.8谐波测试功能（仅LSP-EMC系列）38

HYPERLINK l “_Toc150786941″5.8.1谐波测试功能待机界面38

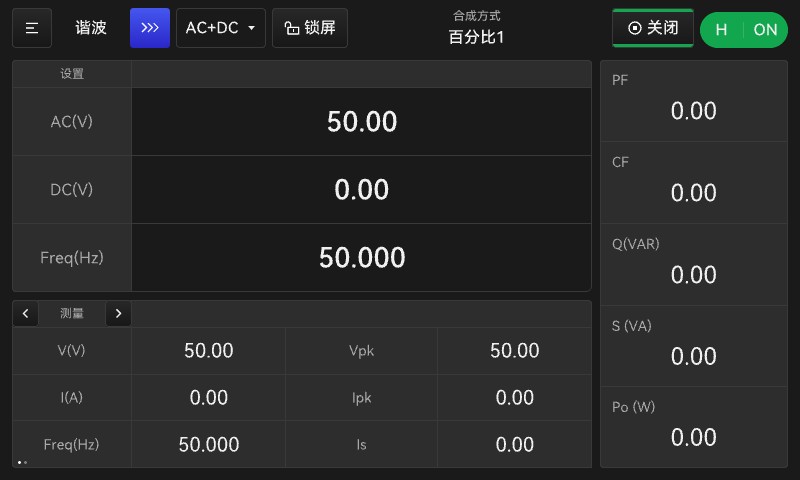

HYPERLINK l “_Toc150786942″5.8.2谐波测试功能参数编辑39

HYPERLINK l “_Toc150786943″5.8.3谐波测试功能运行态40

HYPERLINK l “_Toc150786944″5.9间谐波测试功能（仅LSP-EMC系列）40

HYPERLINK l “_Toc150786945″5.9.1间谐波测试功能待机界面40

HYPERLINK l “_Toc150786946″5.9.2间谐波功能参数编辑41

HYPERLINK l “_Toc150786947″5.9.3间谐波功能运行态42

HYPERLINK l “_Toc150786948″5.10谐波分析功能（仅LSP-EMC系列）43

HYPERLINK l “_Toc150786949″5.10.1谐波分析功能待机界面43

HYPERLINK l “_Toc150786950″5.11 报警界面44

HYPERLINK l “_Toc150786951″第六章 外部接口47

HYPERLINK l “_Toc150786952″6.1 通讯接口47

HYPERLINK l “_Toc150786953″6.1.1 RS232接口（标配）47

HYPERLINK l “_Toc150786954″6.1.2 RS485接口（选配）47

HYPERLINK l “_Toc150786955″6.1.3 GPIB接口（选配）48

HYPERLINK l “_Toc150786956″6.1.4 LAN口（选配）48

HYPERLINK l “_Toc150786957″6.2模拟控制接口48

HYPERLINK l “_Toc150786958″第七章 维护与品质保证50

HYPERLINK l “_Toc150786959″7.1 维护指南50

HYPERLINK l “_Toc150786960″7.2 故障维修50

HYPERLINK l “_Toc150786961″附录I 通信协议51

HYPERLINK l “_Toc150786962″I.1硬件接口标准51

HYPERLINK l “_Toc150786963″I.2 LSP3.0通讯协议51

HYPERLINK l “_Toc150786964″I.2.1 LSP3.0通信标准51

HYPERLINK l “_Toc150786965″I.2.2 LSP3.0通信命令一览52

HYPERLINK l “_Toc150786966″I.2.3 LSP3.0通讯命令详解53

HYPERLINK l “_Toc150786967″I.2.4 LSP3.0应答命令60

HYPERLINK l “_Toc150786968″I.3 SCPI通讯协议61

HYPERLINK l “_Toc150786969″I.3.1 SCPI通讯标准61

HYPERLINK l “_Toc150786970″I.3.2 SCPI通讯指令一览62

HYPERLINK l “_Toc150786971″I.3.3 SCPI通讯命令详解62

HYPERLINK l “_Toc150786972″附录II 内建波形97

1. 概述

本章概要：

产品简介

产品特点

功能简介

产品原理

1.1 产品简介

LSP-EMC系列电源是一款外观精美、性能优越、功能强大、操作简单的交流测试电源。采用先进的脉冲宽度调制技术，提供低失真的波形输出。同时具有交流、直流及交流+直流三种输出模式，提供电压、电流、功率、峰值电流等多种参数测量功能，并具有过压，过流，过功率，过热，风机故障等多种保护能力，可通过RS-232C/RS485/GPIB/LAN通信接口与计算机进行通信。

1.2 产品特点

采用先进的SPWM技术、DSP数字处理技术和大功率开关电源技术，功率密度高。

输出失真度低，带载适应性强，波峰因数高。

具有开机自检功能和完善的保护及自诊断功能，可靠性高。

具有9组8步序列编程测试功能，可实现对电压、频率按斜率变动的自动测试。

提供电压、电流、功率、峰值电流等多种参数测量和谐波参数测量功能（谐波参数测量功能仅ANLSP-EMC系列具备）。

具有脉冲输出功能，实现电压暂降测试和模拟实际电网中的干扰。

具有阶梯输出功能，阶梯测试模式提供简单自动切换的功能来改变输出电压，呈阶梯型变化而非逐渐变化。

具有序列输出功能，序列测试模式的输出波形是所有序列号配置的组合。使用者可以依据需求编辑出所需要的输出电压的顺序。

具有间谐波输出功能，在间谐波输出模式下，除提供常规电压输出外，可再叠加另一频率可变动的电压成分，用于某些抗干扰的测试上。（仅ANLSP-EMC系列具备）

提供外部模拟信号输入接口，实现对外部输入信号的功率放大。

具有输出阻抗编程功能，根据需要改变测试电源的输出阻抗。

具有谐波合成功能，实现周期性电压波形的任意输出。（仅ANLSP-EMC系列具备）

具有谐波分析功能，实现输出电压/负载电流谐波含量的测量。（仅ANLSP-EMC系列具备）

采用标准机箱，液晶屏显示，体积小，重量轻，满足标准机柜安装要求。

具有通信功能。

1.3 功能简介

1．开机自检功能

每次开机后，首先进行自检，检查通信、存储单元和内部模块是否正常，若自检异常，将显示具体故障原因。

2．可编程测试功能

具有组步编程自动测试功能，提供9组，每组8步的存储空间，可实现组内步间序列测试。通过设置输出电压的缓升时间，实现输出电压缓升控制。

3．输出功能

具有交流输出、直流输出和交流+直流输出三种输出模式。

4．测量功能

具有强大的测量功能，可提供电压电流有效值、直流电压电流值、电流峰值、浪涌电流值、电流波峰因数、有功功率、无功功率、视在功率和功率因数等测量。ANLSP-EMC系列提供谐波测量功能。

5．波形定制功能

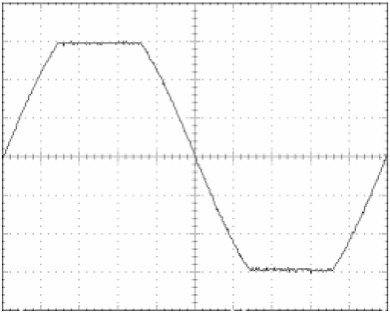

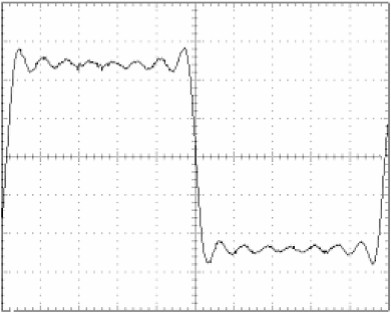

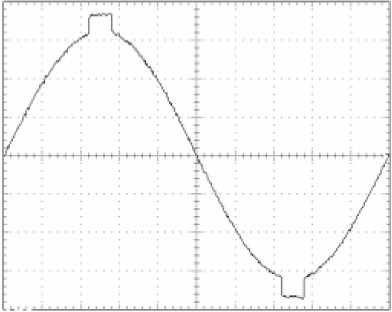

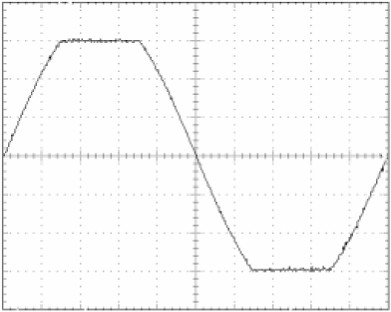

可定制包括正弦波、类方波、钳制正弦波及系统内建波在内的多种波形输出；

6．起停角度控制

通过设置起始角度和停止角度，实现输出电压波形起始停止角度控制。

7．输出渐变控制

可使输出电压按设定的变化率变化到设定值。

8．脉冲输出功能

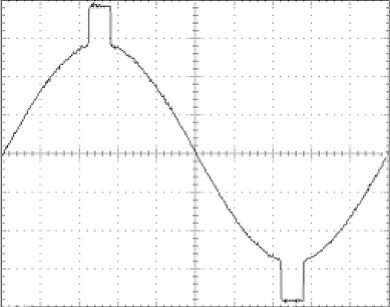

通过设置脉冲电压输出，实现电压暂降和突波陷波测试。

9．阶梯输出功能

阶梯测试模式提供简单自动切换的功能来改变输出电压，呈阶梯型变化而非逐渐变化。

10．序列输出功能

序列测试模式的输出波形是所有序列号配置的组合。使用者可以依据需求编辑出所需要的输出电压的顺序。

11．间谐波输出功能（仅ANLSP-EMC系列具备）

在间谐波输出模式下，除提供常规电压输出外，可再叠加另一频率可变动的电压成分，用于某些抗干扰的测试上。

12．外部给定控制

通过输入外部模拟信号控制电源的输出电压，实现对输入信号的功率放大。

13．输出阻抗控制

通过设置测试电源的输出阻抗，满足特定负载的测试需要。

14．谐波输出功能（仅ANLSP-EMC系列具备）

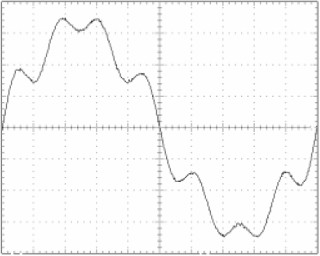

支持最高到40阶的谐波合成输出功能。

15．通信功能

通过通讯接口与上位机进行通信，便于操作。

16．保护功能

具有完善的保护和自诊断功能，可提供过流、过功率、过压、内部功率模块故障、输出短路、输入欠过压、风机故障、过热等保护功能，并提示出具体故障诊断信息，便于产品维修。

1.4 产品原理

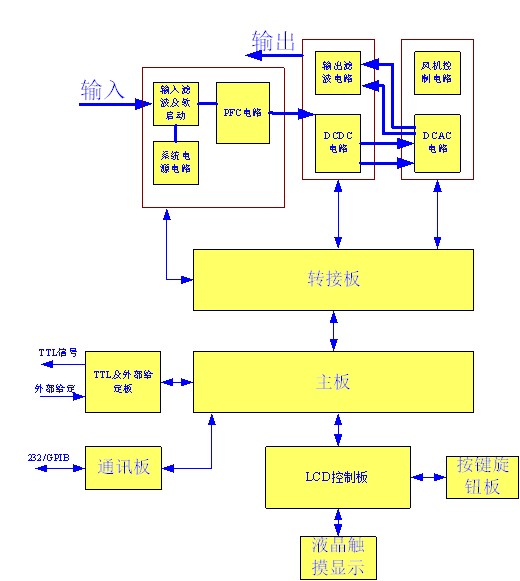

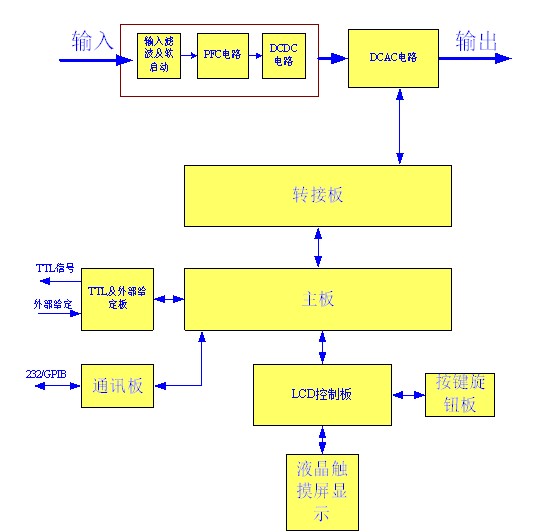

图1.1表明测试电源的整体系统结构组成，共包含9个模块。首先电源主回路经电源板的PFC模块，DC-DC转换模块，DC-AC转换模块，最终产生交流输出电压。其中PFC模块将AC输入转换为直流电压，作为下一级DC-DC转换模块的输入；DC-DC转换模块又产生两组隔离的直流输出供DC-AC转换模块使用；最终通过DC-AC转换模块输出交流电压。

主控及测量模块负责对DC-AC转换模块的控制，实现输出电压和频率的调节，并同时测量输出的电压电流值；电源通过TTL模块和RS-232C/RS485/GPIB/LAN模块执行远程控制，通过按键和触摸显示模块进行人机交互。

图1.1 LSP-EMC500VA/1KVA/2KVA系统结构组成

图1.2 LSP-EMC4KVA/6KVA系统结构组成

2. 选择产品型号

本章概要：

型号命名方法

输出电压和电流对应关系

性能参数

2.1 型号命名方法

LSP-EMC500VA

LSP-EMC1KVA

LSP-EMC2KVA

LSP-EMC4KVA

LSP-EMC6KVA

2.2 输出电压和电流对应关系

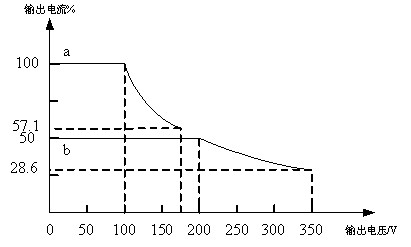

输出电压与最大输出电流对应关系如图2.2、2.3所示。其中a曲线表示低档下输出电压与最大输出电流关系，b曲线表示高档下输出电压与最大输出电流关系。

图2.2 电源输出电压与电流对应关系（LSP-EMC系列）

2.3 性能参数

型号	型号	型号	LSP-EMC500VA	LSP-EMC1KVA	LSP-EMC2KVA	LSP-EMC4KVA	LSP-EMC6KVA
输入	输入	输入	输入	输入	输入	输入
相数	相数	相数	单相	单相	三相五线	三相五线
电压范围	电压范围	电压范围	90V-250V AC	90V-250V AC	340V~420VAC	340V~420VAC
频率范围	频率范围	频率范围	47-63Hz	47-63Hz	47-63Hz	47-63Hz
最大电流	最大电流	最大电流	LSP-EMC500VA	LSP-EMC1KVA	LSP-EMC2KVA	LSP-EMC4KVA	LSP-EMC6KVA
最大电流	最大电流	最大电流	8A	16A	28A	18A	25A
最小功率因数	最小功率因数	最小功率因数	0.97	0.97	0.98	0.98
交流输出	交流输出	交流输出	交流输出	交流输出	交流输出	交流输出
最大功率	最大功率	最大功率	LSP-EMC500VA	LSP-EMC1KVA	LSP-EMC2KVA	LSP-EMC4KVA	LSP-EMC6KVA
最大功率	最大功率	最大功率	500VA	1000VA	2000VA	4000VA	6000VA
电压	范围	0-350V	0-350V	0-350V	0-350V	0-350V
电压	精度	0.2%+0.2%F.S.	0.2%+0.2%F.S.	0.2%+0.2%F.S.	0.2%+0.2%F.S.	0.2%+0.2%F.S.
电压	分辨率	0.01V	0.01V	0.01V	0.01V	0.01V
电压	失真度*1	0.3%@50/60Hz，1%@ 15-1KHz	0.3%@50/60Hz，1%@ 15-1KHz	0.3%@50/60Hz，1%@ 15-1KHz	0.3%@50/60Hz，1%@ 15-1KHz	0.3%@50/60Hz，1%@ 15-1KHz
起始/停止角度	范围	0-359.9°	0-359.9°	0-359.9°	0-359.9°	0-359.9°
起始/停止角度	分辨率	0.1°	0.1°	0.1°	0.1°	0.1°
起始/停止角度	精度	1°（45-65 Hz）	1°（45-65 Hz）	1°（45-65 Hz）	1°（45-65 Hz）	1°（45-65 Hz）
源效应	源效应	源效应	0.10%	0.10%	0.10%	0.10%
负载效应*2	负载效应*2	负载效应*2	0.20%	0.20%	0.20%	0.20%
波峰因数	波峰因数	波峰因数	≥4	≥4	≥4	≥4
温度系数	温度系数	温度系数	从25℃开始 0.02%/℃	从25℃开始 0.02%/℃	从25℃开始 0.02%/℃	从25℃开始 0.02%/℃
			LSP-EMC500VA	LSP-EMC1KVA	LSP-EMC2KVA	LSP-EMC4KVA	LSP-EMC6KVA
最大电流（有效值）	0-175V	5A	10A	20A	40A	60A
最大电流（有效值）	0-350V	2.5A	5A	10A	20A	30A
最大电流（峰值）	0-175V	20A	40A	80A	160A	240A
最大电流（峰值）	0-350V	10A	20A	40A	80A	120A
频率	范围	15-1000Hz	15-1000Hz	15-1000Hz	15-1000Hz	15-1000Hz
频率	精度	0.15%	0.15%	0.15%	0.15%	0.15%
频率	分辨率	0.001Hz	0.001Hz	0.001Hz	0.001Hz	0.001Hz
直流输出	直流输出	直流输出	直流输出	直流输出	直流输出	直流输出
电压范围	电压范围	电压范围	247.5V/495.0V	247.5V/495.0V	247.5V/495.0V	247.5V/495.0V
最大功率	最大功率	最大功率	LSP-EMC500VA	LSP-EMC1KVA	LSP-EMC2KVA	LSP-EMC4KVA	LSP-EMC6KVA
最大功率	最大功率	最大功率	250W	500W	1000W	2000W	3000W
最大电流	-247.5-247.5V	2.5A	5A	10A	20A	30A
最大电流	-495.0-495.0V	1.25A	2.5A	5A	10A	15A
测量参数	测量参数	测量参数	测量参数	测量参数	测量参数	测量参数
电压范围	电压范围	电压范围	175V/350V	175V/350V	175V/350V	175V/350V
电压精度	电压精度	电压精度	0.2%+0.2%F.S.	0.2%+0.2%F.S.	0.2%+0.2%F.S.	0.2%+0.2%F.S.
电压分辨率	电压分辨率	电压分辨率	0.01 V	0.01 V	0.01 V	0.01 V
电流范围（峰值）	电流范围（峰值）	电流范围（峰值）	LSP-EMC500VA	LSP-EMC1KVA	LSP-EMC2KVA	LSP-EMC4KVA	LSP-EMC6KVA
电流范围（峰值）	电流范围（峰值）	电流范围（峰值）	20A	40A	80A	160A	240A
电流精度（有效值）	电流精度（有效值）	电流精度（有效值）	0.4%+0.6%F.S.	0.4%+0.6%F.S.	0.4%+0.6%F.S.	0.4%+0.6%F.S.
电流精度（峰值）	电流精度（峰值）	电流精度（峰值）	0.4%+0.6%F.S.	0.4%+0.6%F.S.	0.4%+0.6%F.S.	0.4%+0.6%F.S.
电流分辨率	电流分辨率	电流分辨率	0.01 A	0.01 A	0.01 A	0.01 A
功率精度	功率精度	功率精度	0.4%+0.6%F.S.	0.4%+0.6%F.S.	0.4%+0.6%F.S.	0.4%+0.6%F.S.
功率分辨率	功率分辨率	功率分辨率	0.1W	0.1W	0.1W	0.1W
其它	其它	其它	其它	其它	其它	其它
			LSP-EMC500VA	LSP-EMC1KVA	LSP-EMC2KVA	LSP-EMC4KVA	LSP-EMC6KVA
效率	效率	效率	68%	77%	80%	83%	83%
重量	重量	重量	21kg	21kg	40kg	40kg
接口	接口	接口	标配：RS-232C和TTL控制接口 选配*3：RS485、GPIB、LAN通信接口	标配：RS-232C和TTL控制接口 选配*3：RS485、GPIB、LAN通信接口	标配：RS-232C和TTL控制接口 选配*3：RS485、GPIB、LAN通信接口	标配：RS-232C和TTL控制接口 选配*3：RS485、GPIB、LAN通信接口
尺寸（宽 * 高 * 深）	尺寸（宽 * 高 * 深）	尺寸（宽 * 高 * 深）	433 mm *132 mm * 630 mm （3U标准机箱）	433 mm *132 mm * 630 mm （3U标准机箱）	433*221*640 (5U标准机箱)	433*221*640 (5U标准机箱)
保护种类	保护种类	保护种类	过压，过流，过功率，过热，风扇故障等保护	过压，过流，过功率，过热，风扇故障等保护	过压，过流，过功率，过热，风扇故障等保护	过压，过流，过功率，过热，风扇故障等保护
操作环境	操作环境	操作环境	0-40℃/30-90%RH	0-40℃/30-90%RH	0-40℃/30-90%RH	0-40℃/30-90%RH

注：以上性能参数数据是在25℃和阻性负载下测试完成的。

*1：失真度是在输出电压100VAC（低档）或200VAC（高档）时，最大电流情况下测得。

*2：负载效应是在正弦波输出并连接SENSE端子情况下测得。

*3：当选配RS485/GPIB/LAN任何一个时，无RS232C接口。

3. 拆封与安装

本章概要：

拆封检查

安装环境

前面板介绍

后面板介绍

外部接线

3.1 折封检查

拆封后，请首先检查产品铭牌，确认机型是否与订单相符；然后依据用户服务手册中的“装箱清单”检查附件和文件是否齐全；取出电源，检查有无运输损伤，紧固件有无脱落，或其他异常现象。

在使用产品之前，请认真阅读用户手册。确认输入电源要求，再连接电源，打开开关，启动电源输出，检查功能是否正常。

以上项目若有异常现象，请及时与本公司客服中心取得联系，并请保留包装材料，以备日后运输使用。

3.2 安装环境

电源在安装时应保持良好的通风和散热，电源的进（出）风口与墙面或遮挡物的距离应在30cm以上，并避免放置在阳光直射或湿热的地方，严禁水淋。

3.3 前面板介绍

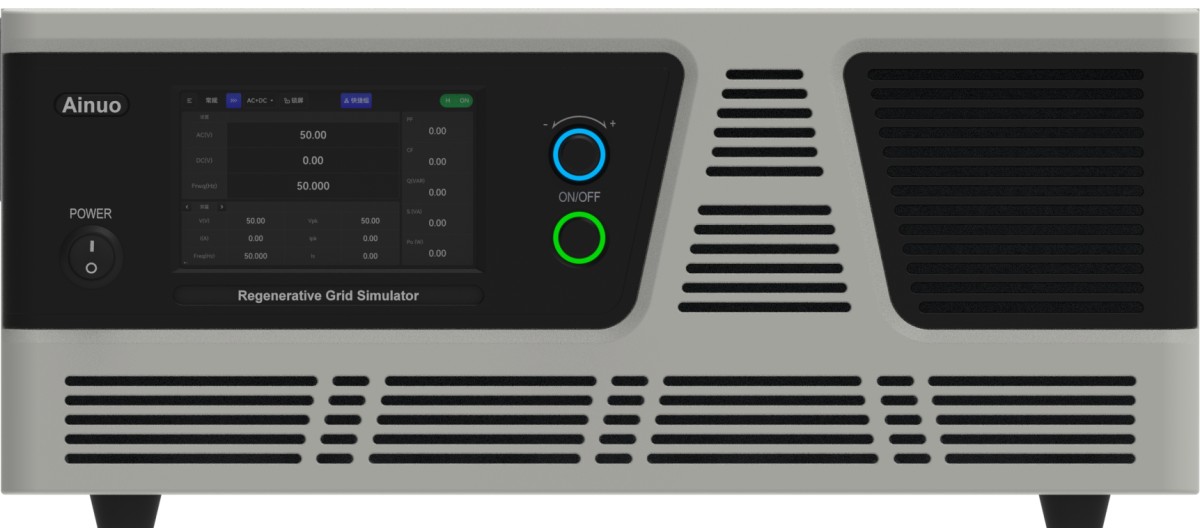

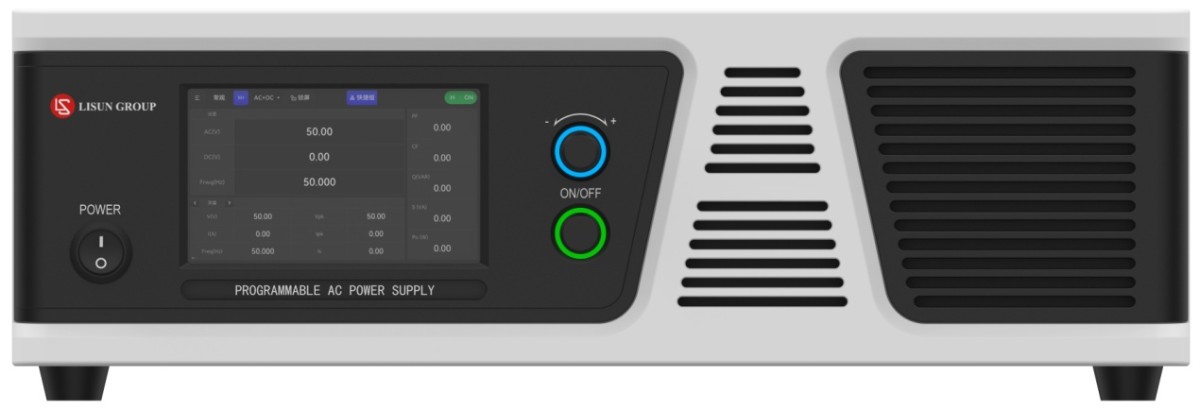

LSP-EMC系列交流测试电源的前面板示意图如图3.1所示。

LSP-EMC500VA 0-350V 0-5A 0.5kVA

LSP-EMC500VA/1KVA/2KVA系列前面板

2LSP-EMC500VA 0-350V 0-60A 3kVA 134

LSP-EMC4KVA/6KVA系列前面板

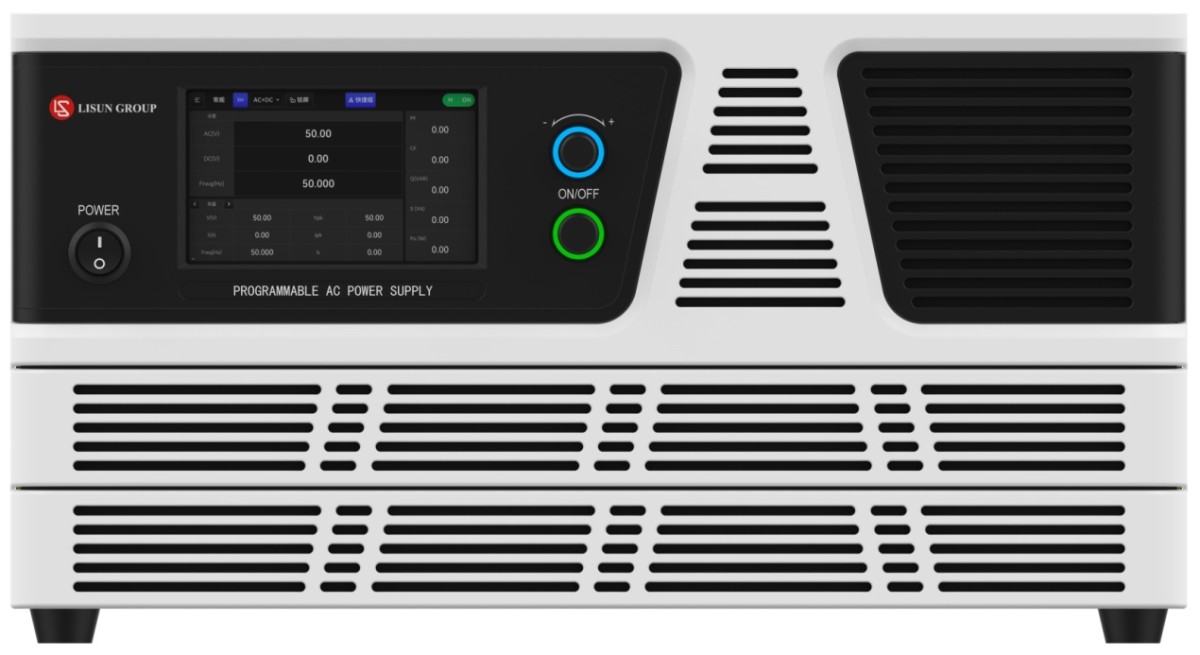

图3.1 前面板及按键操作区

主电源开关：开启或关闭电源。

LCD液晶显示屏：触摸显示屏，用于触摸设置参数和显示测试结果。

3．启动按键：用于常规模式下的启动或关断。

4．旋钮按键：按动一次，开启旋钮功能，启动时蓝色灯亮。通过触摸屏选择需调节参数，下方可出现下划线，此时可进行再次按动旋钮，选择需调节的位数，旋转旋钮即可更改参数。再次触摸需调节参数后，取消下划线，按动旋钮蓝色灯灭，关闭旋钮功能。

3.4 后面板介绍

LSP-EMC系列交流测试电源的后面板示意图如图3.2和图3.3所示。

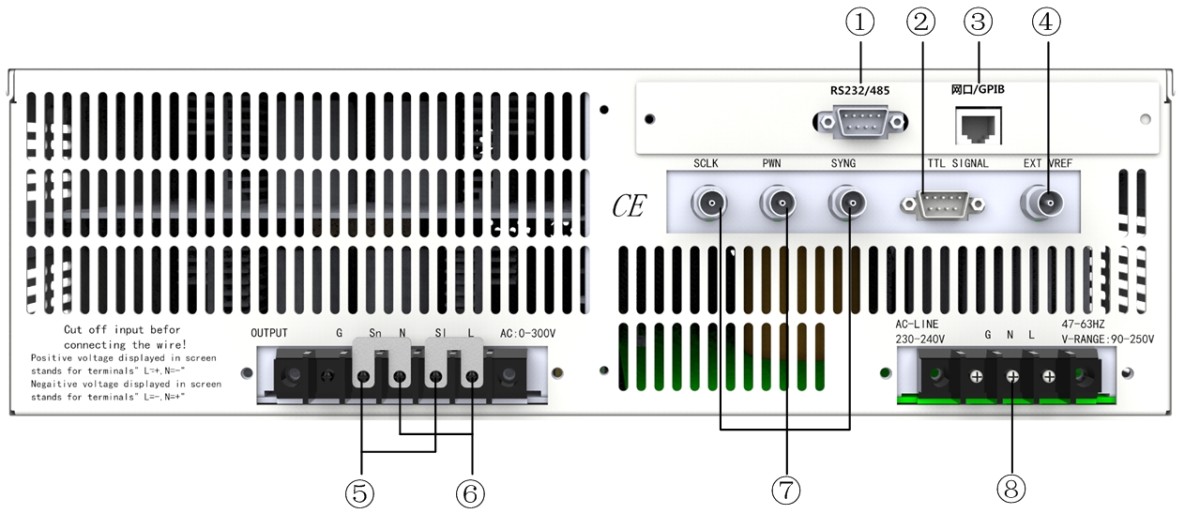

图3.2 LSP-EMC500VA/1KVA/2KVA后面板示意图

1．RS－232/485：9针串口，用于与PC机远程通信控制。标配232通讯，选配485通讯。

2．TTL信号：9针接口，用于传输控制信号：ACON，FAULT，REMOTE－CONTROL详见第六章。

3．GPIB/LAN：GPIB总线接口或者LAN网口接口，皆为选配。

4、EXT VREF：外部给定模拟信号BNC输入端子。

5．测量端SL，SN：用于考虑引线电压补偿时作为四线法测试使用，SL，SN对应接在负载的L，N输入端，注意不可接反；当可忽略引线电压时应用短路片将Sl，L和Sn，N分别短接。

6．输出端L，N：电源输出端，直接连接负载。当输出电压含有直流分量时，输出端子“L”为“+”端子，“N”为“－”端子。

7．SCLK，PWM，SYNC：无效信号。

8、电源输入端：用于连接外部交流电压输入。

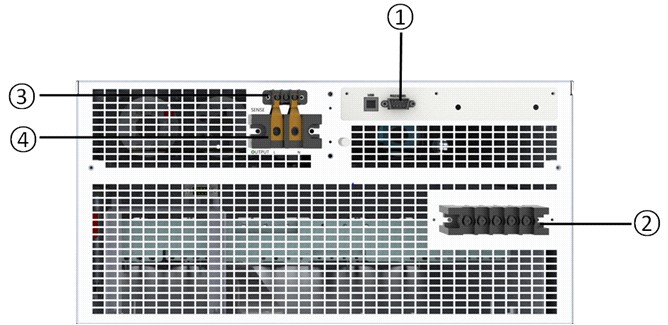

图3.4 LSP-EMC4KVA/6KVA后面板示意图

1．RS－232/485：9针串口，用于与PC机远程通信控制。标配232通讯，选配485/GPIB/LAN通讯。

2．电源输入端：用于连接外部交流电压输入。

3．输出端L，N：电源输出端，直接连接负载。当输出电压含有直流分量时，输出端子“L”为“+”端子，“N”为“－”端子。

4．测量端SL，SN：用于考虑引线电压补偿时作为四线法测试使用，SL，SN对应接在负载的L，N输入端，注意不可接反；当可忽略引线电压时应用短路片将Sl，L和Sn，N分别短接。

3.5 外部接线

3.5.1 LSP-EMC500VA/1KVA/2KVA外部接线

输入连接		“L”、“N”、“G”分别与电源线的火线、零线、地线连接，请勿使用三条分离的导线与电源进行连接。
输出连接		输出接头位于交流测试电源的后侧，“L”与“SL”、“N”与“SN”分别采用短路片连接作为输出端子，负载与输出端子“N”与“L”连接。若做四线测试，则将SL，SN短路片拆下，两端对应接在负载的L，N输入端。

3.5.2 LSP-EMC4KVA/6KVA外部接线

（一）输入接线

1、输入电压

电压：340-420VLL，三相五线制Y；

频率：47-63Hz

最大电流：14A（单相）；

注意：如果交流测试电源的输入电压超出范围将致其损坏。

输入接线最好配合断路器使用：所选断路器每路的最小规格应为：380V/14A；

2、输入接线

用户所选输入电源线的额定电流必须大于等于交流测试电源的最大输入电流，且线材额定温度应不小于85℃。

（二）输出接线

注意输出端L和N的标识，确保连接无误。为保证测试安全准确，在连接负载时必须将螺丝锁紧，同时负载与电源连接的连接线径要足够大，并安装接线防护罩。所选负载连接线应有足够粗的线径以防止输出电流较大时线材过热。

(三) 远端测量接线

交流测试电源可以通过远端测量来监控负载端的电压，而非监控其输出端子上的电压，这样可以自动补偿连接线上的压降，以确保传送到负载端的电压与设定的电压保持一致。

将遥测端子SN和SL上的短路片拆下，用遥测引线连接至负载端。遥测引线是交流测试电源电压测量回路的一部分，以选取低电阻引线为佳，其上通过的电流为些许毫安。遥测引线最好选用多股绞线以降低外部电压干扰，并尽量靠近所接负载。要确保遥测引线连接可靠，若没有连接或操作过程中开路，电源将无法输出。

用户选用或更换的电源线应至少满足以下要求：

(1) 额定电压 ：500V

(2) 线径：≥2mm2

(3) 内部绝缘材料：聚氯乙烯

(4) 外部绝缘材料：聚氯乙烯

(5) 额定温度 ：>70°C

同时，用户选用或更换的电源输出线应至少满足以下要求：

(1) 额定电压 ：500V

(2) 线径：≥10 mm2

(3) 内部绝缘材料：聚氯乙烯

(4) 外部绝缘材料：聚氯乙烯

(5) 额定温度 ：>70°C

另外，应当采用以下措施之一来防止电源线在电线进口出发生磨损或锐弯：

(1) 采用具有光滑倒圆开孔的进线口和套管；

(2) 采用由绝缘材料制成的能可靠固定的软线护套，护套伸出进线口处至少为能安装的最大截面积电线的外径的五倍。对于扁平软线，要取其外形截面的大尺寸作为软线的外径。

电源线固定装置应当能使设备内连接电线处电线的导线免受应力，包括扭力，并应当能防止导线的绝缘受到磨损。如果电源线在其固定装置中滑落，则其保护接地导体，如果有的话，应当最后承受到应力。

如果本测试设备安装后不再轻易搬动，即本设备若作为永久式连接设备使用，建议用户采用开关或断路器作为断开装置，该装置应满足以下要求：

(1) 开关或断路器应包含在建筑物的设施中；

(2) 开关应靠近设备，且应当在操作人员易于达到的地方；

(3) 开关或断路器应标志为是该设备用的断开装置；

为保证测试安全准确，在连接负载时必须将螺丝锁紧，同时负载与电源连接的连接线径要足够大。并安装接线防护罩，如图3.7、图3.8和图3.9所示。

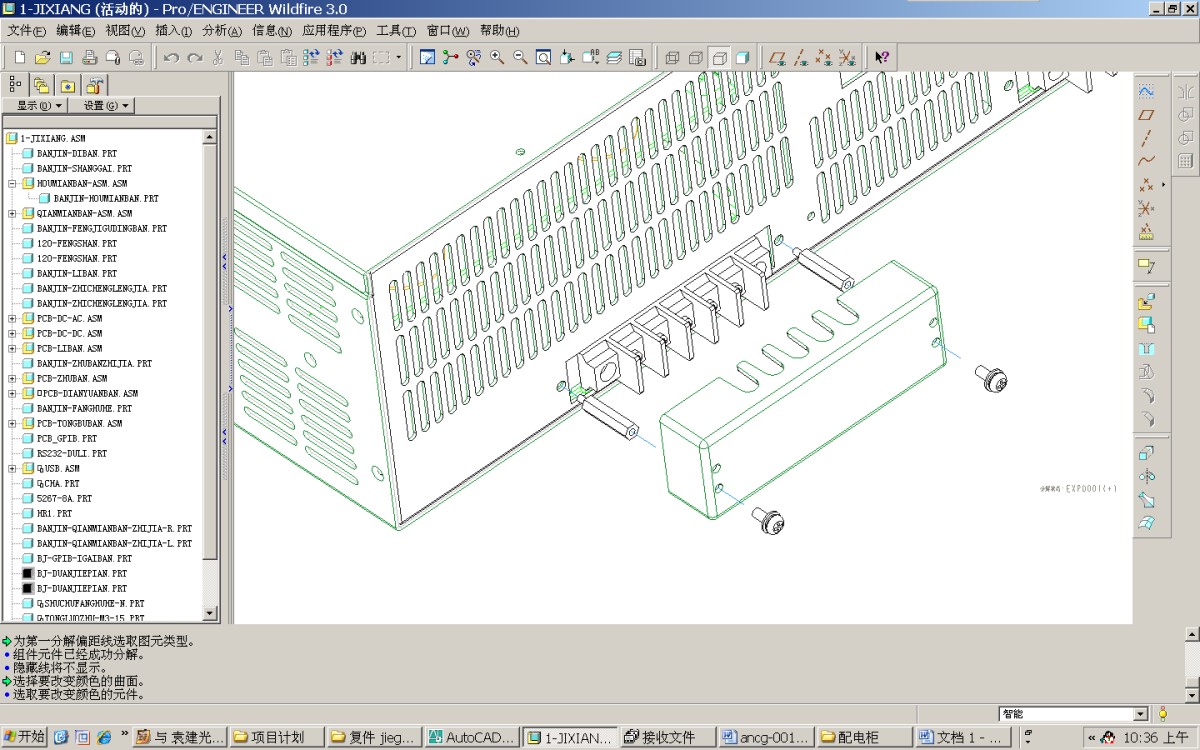

图3.5 LSP-EMC500VA/1KVA/2KVA后面板防护罩安装图

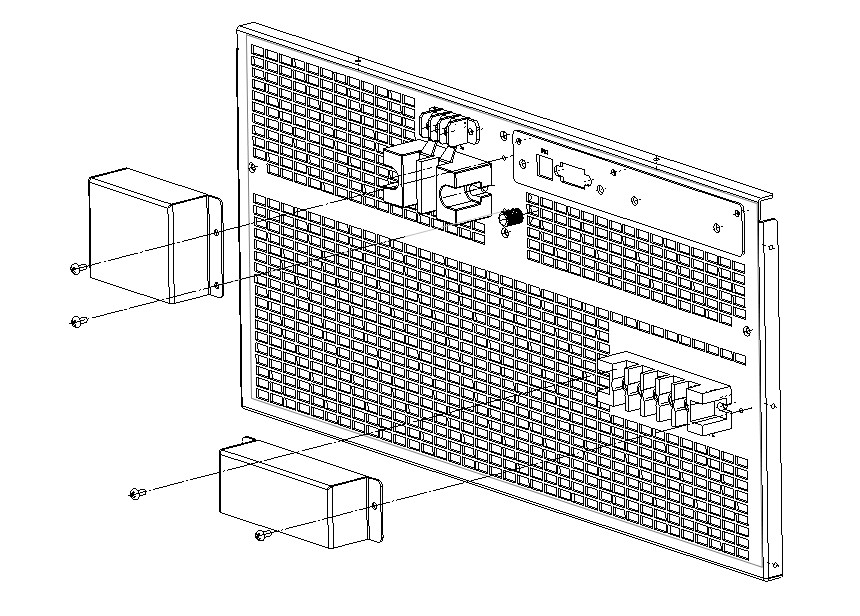

图3.6 LSP-EMC4KVA/6KVA后面板防护罩安装图

电源要接好地线（标有“PE”或者接线端子），否则机壳容易带电，可能会造成对人和被测设备的伤害。为了保证人身的安全，在断开输入电源前，请不要碰触输入输出接线端子等易触电部位。输出端接线时要选择与输出电流功率相适应的电源线及其他配件，接线端子排塑料罩子若有损坏立即与厂家联系，安排更换，以防触电危险。

当输出电压含有直流成分时，当输出电压含有直流分量时，输出端子“L”为“+”端子，“N”为“－”端子。

4. 快速操作

本章概要：

使用前的准备和检查

开机

操作一览

关机

4.1 使用前的准备和检查

（1）使用前请认真阅读仪器本身张贴的安全及警告标识

（2）确保电源通风孔处无杂物妨碍通风

（3）确保电源线及输入输出线的正确连接

务必确保输入输出线的正确连接！

开启电源前，所有接至仪器的保护接地端子、延长线及装置必须连接至保护接地，任何保护接地的中断将导致潜在电击的危险，可能造成人员的伤害。

4.2 开机

41输入输出线连接无误后，打开电源开关POWER，电源面板出现开机界面，电源开机过程中需要进行内部自检及进行软启动充电。如果自检失败，会切换到相应报警界面，如果自检无问题，经过10秒左右，电源自检及软启动充电过程结束，显示面板切换到相应的待机界面。如图4.2.1所示。

523

图4.2.1 待机界面

如图4.2.1图主菜单界面所示，显示屏幕共分为5个区域，分别为:

1：标题区域：用来指示当前显示界面的状态，且可以修改标题栏参数；

2：参数设置区域：用来显示设置、运行测量等主要内容；

3：测量显示区域：用来显示测量输出结果；

高/低档显示区域：用于显示电源的工作状态，有H（高档）、L（低档）、A（自动档）。

4：ON/OFF显示区域：用于显示电源状态，电源待机时显示为灰色OFF，启动后显示为绿色亮灯ON；

5：功率因数、波峰因数及功率测量区域：用于显示功率因数和波峰因数测量计算结果，无功、视在和有功功率的测量结果。

4.3 电源功能简表

表4.3.1 电源功能简表

电源状态	可执行操作
常规模式 -待机态	开机8~10秒钟进入上次关机时的待机界面。
常规模式 -待机态	>>>键，进入常规模式下的参数编辑（第二页）
常规模式 -待机态	≡键，进入常规模式/编程模式/常规设置/系统设置（第二页）
常规模式 -待机态	AC+DC键，选择输出状态，交直流，交流，直流
常规模式 -待机态	锁屏键，进入锁屏状态（第二页）
常规模式 -待机态	快捷组键，进入快捷组设置，可设置9组快捷组，保存经常使用的输出参数（第二页）
常规模式 -待机态	测量键，<键与>键进行测量显示区域翻页， 测量显示简单：显示电压、电流、频率、输出总有功功率； 详细：显示电压、电流、有功功率、视在功率、功率因数、峰值因数、电流峰值、频率、输出总有功功率
常规模式 -待机态	ON/OFF按钮启动或停止电源，运行时旋钮绿色灯亮，报警时红色灯亮且蜂鸣器响。
常规设置	基本键，设置交/直流电压、频率限制上限值。交流0~350V，直流-495~+495V，频率15~1000HZ。
常规设置	保护键，设置电流保护值0~本型号及档位的最大电流，功率保护值0~本型号的最大功率，设置延迟保护时间
常规设置	波形键，设置不同输出波形
常规设置	其他键，设置输出继电器的开/关、远端测量、远端抑制、远端控制、外部输入控制信号、保护间隔等
系统设置	基本键，进行屏幕亮度、背光、语言、蜂鸣器、通讯方式、通讯协议及地址的设置
系统设置	接口键，进行通讯接口的选择
系统设置	状态键，输出模式、电压设置
系统设置	信息键，显示电源信息及恢复出厂设置键
序列模式	启动键，用于启动序列模式输出
序列模式	序列<<<键，用于序列模式参数编辑
序列模式	编辑界面中的<<<键，进行不同的具体参数编辑
脉冲模式	启动键，用于启动脉冲模式输出
脉冲模式	脉冲<<<键，用于脉冲模式参数编辑
脉冲模式	编辑界面中的<<<键，进行不同的具体参数编辑
脉冲模式	波形栏下可进行不同输出波形设置选择
步进模式	启动键，用于启动步进模式输出
步进模式	步进<<<键，用于步进模式参数编辑
步进模式	编辑界面中的<<<键，进行不同的具体参数编辑
步进模式	波形栏下可进行不同输出波形设置选择
谐波模式	启动键，用于启动谐波模式输出
谐波模式	谐波<<<键，用于谐波模式参数编辑
谐波模式	编辑界面中的<<<键，进行不同的具体参数编辑
间谐波模式	启动键，用于启动间谐波模式输出
间谐波模式	间谐波<<<键，用于间谐波模式参数编辑
间谐波模式	编辑界面中的<<<键，进行不同的具体参数编辑
间谐波模式	波形栏下可进行不同输出波形设置选择

4.4 关机

（1）若设备处于工作态，请先按ON/OFF按钮停止输出。

（2）断开机器的开关，即前面板power开关。

（3）断开电源输入电源线。

（4）禁止关机时快速上电，此时由于机器内部未断电可能造成内部异常，正常关机后至少保证5秒以上关机状态再次开机。

严禁人体触及带电部位，谨防触电。非专业人员切勿打开机壳！本电源输入输出是隔离的，严禁将输入和输出N线连接在一起，电源PE线连接良好！

电源开关断开后，并不能切断电源设备的供电，在拆除输入电源线之前务必切断电源的外部供电。

5. 电源操作

本章对测试电源的所有功能进行详细说明，并将演示详细操作方法。

5.1 主菜单界面

5.1.1常规待机/启动界面

1、常规待机界面：

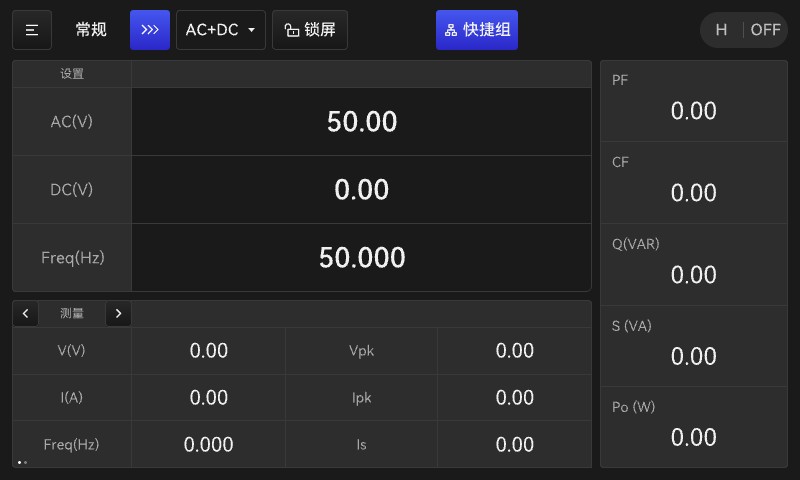

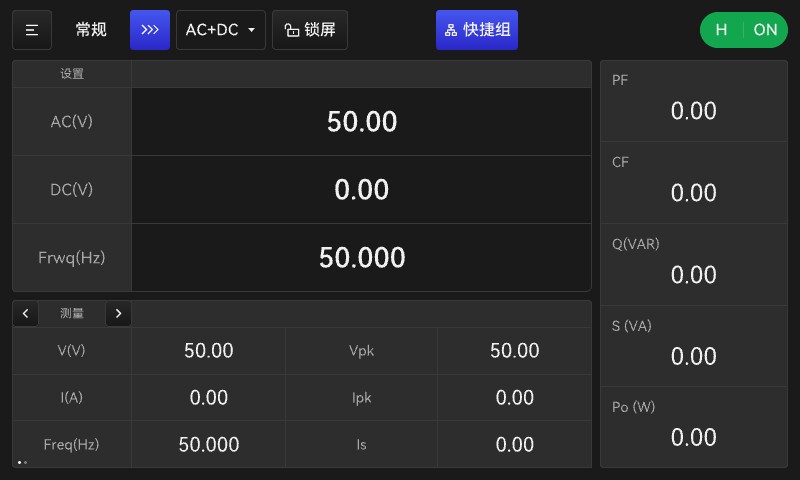

电源接好输入输出线后，闭合电源开关，系统开始自检，电源经过8~10秒自检通过后进入待机状态。如图5.1.1

图5.1.1 常规待机界面

电源自检通过后，进入待机界面。该界面下可通过触屏方式更改参数设置，交流电压、直流电压、频率。

该状态下可进行如下操作：

可通过左上角≡键进行常规/或编程模式的选择、常规设置、系统设置的选择。

可通过>>>键进行常规模式参数的设置。

可通过AC+DC键，选择常规时不同的输出，包括AC+DC、AC、DC三种输出。

注：AC+DC：交直流叠加模式，AC：交流模式，DC：直流模式。

锁屏操作，点亮时除锁屏键外，界面其他位置触碰无效，再次点击锁屏键解锁。

可通过快捷组键进行快捷组的设置及选择输出。

可通测量键两侧<键与>键，查看不同的测量值。

2、常规启动界面：

人机交互界面如图5.1.2所示。

图5.1.2人机交互界面

设置参数后，可通过前面板ON/OFF按键（如图5.1.2下方绿灯按钮）启动输出，ON/OFF键及旋钮指示灯点亮，同时屏幕显示右上角由OFF转为ON并由暗变亮，表示电源当前处于测试输出状态。输出参数值更改可通过触屏更改，也可通过旋钮更改，旋钮操作方式见第三章3.3小节。电源启动后显示界面如图5.1.3所示。

注：当输出模式为AC+DC时，设定电压超出上限（上限见表5.1.1）时，会发生过压保护。

图5.1.3 常规启动界面

5.1.2 常规/编程模式选择界面

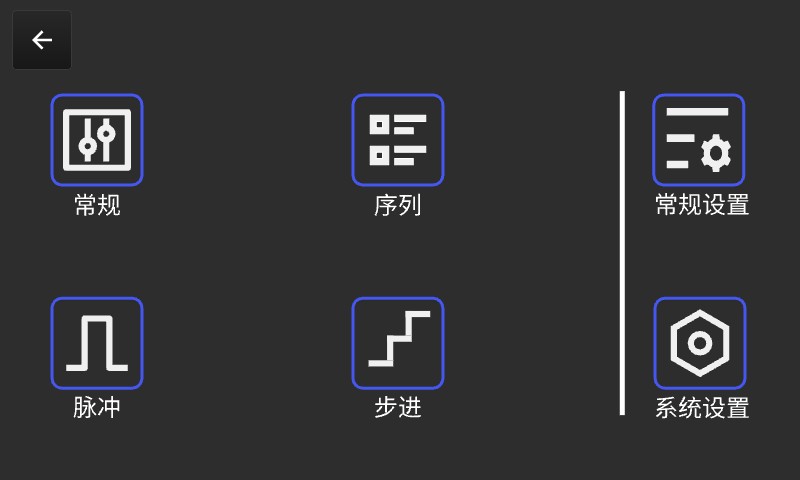

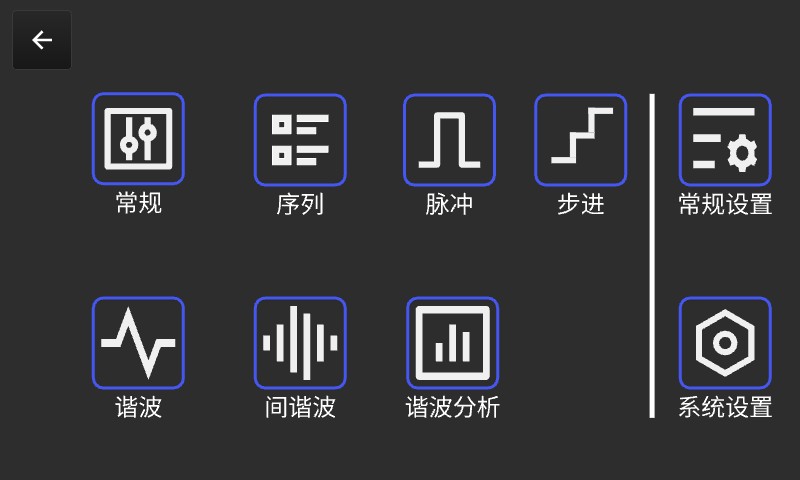

通过左上角≡键进行常规/或编程模式的选择、常规设置、系统设置的选择。如图5.1.4所示。

a.LSP-EMC系列模式选择界面

b.LSP-EMC(8)系列模式选择界面

图5.1.4 模式选择界面

该界面下，可触屏选择不同输出模式及设置。

5.1.3 常规参数设置界面

1、常规模式参数编辑

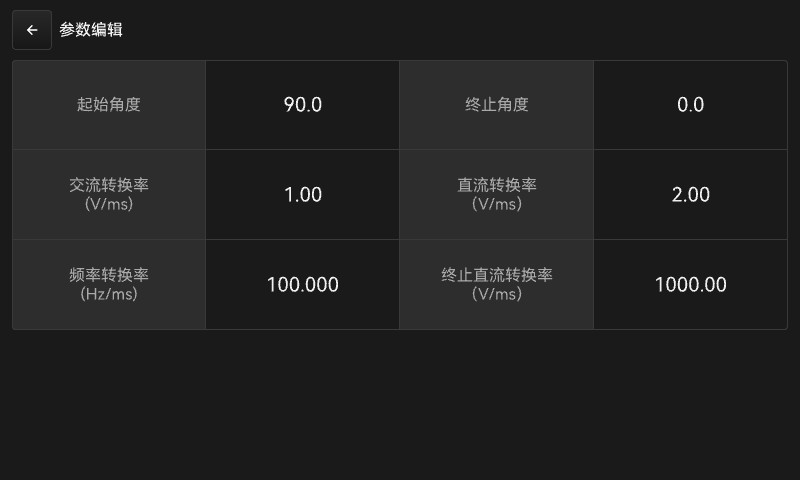

通过>>>键进行常规模式参数的设置，进入界面均如图5.1.5所示。

图5.1.5 常规模式参数编辑

该界面下可进行常规输出模式下，输出时起始角度，终止角度、转换率等参数设置。

起始角度：控制输出波形的起始角度，范围为0.0~359.9°。

停止角度：控制输出波形的停止角度，范围为0.0~360.0°，其中0.0表示立即停止。

交流转换率：从0开始上升到主界面设置电压，每1ms上升的电压值。

直流转换率：从0开始上升到主界面设置电压，每1ms上升的电压值。

频率转换率：从0开始上升到主界面频率，每1ms上升的频率。

终止直流转换率：从主界面设置电压下降到0V，每1ms下降的电压值。

通过该界面中的波形设置键可进入波形设置界面，可选波形制式A和波形制式B，波形制式A/B在系统设置中进行选择。

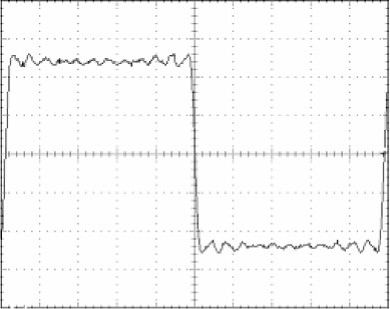

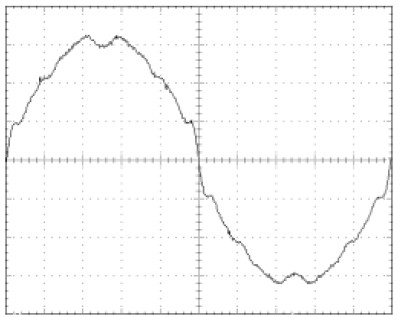

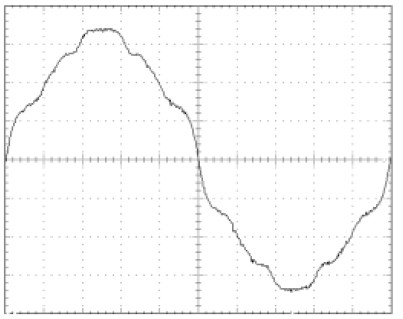

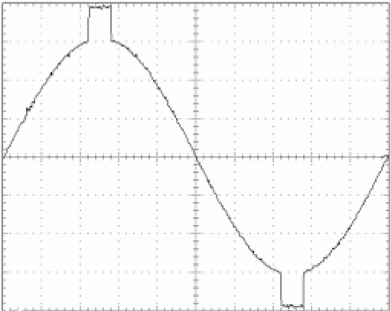

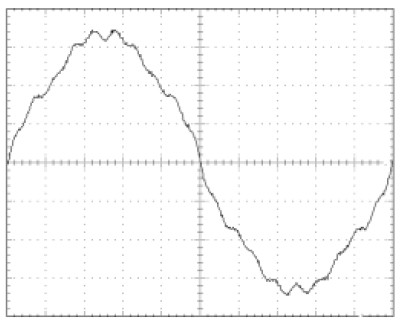

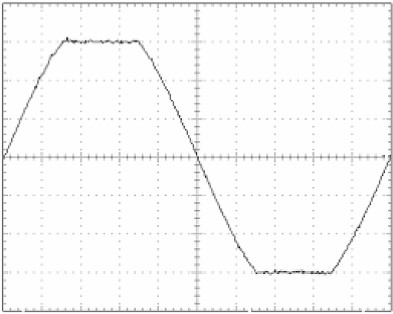

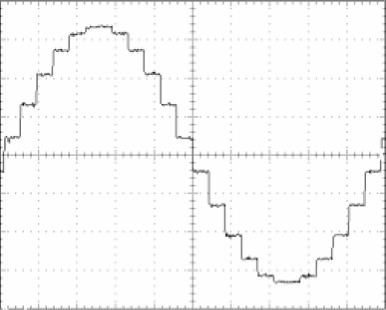

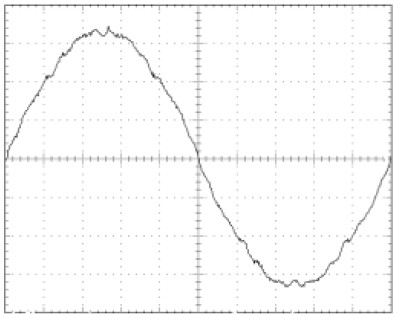

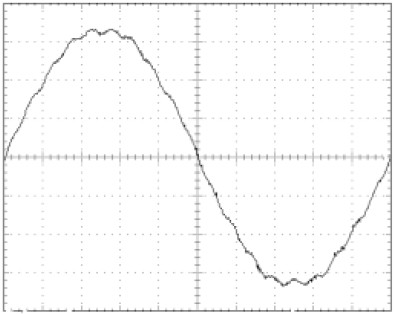

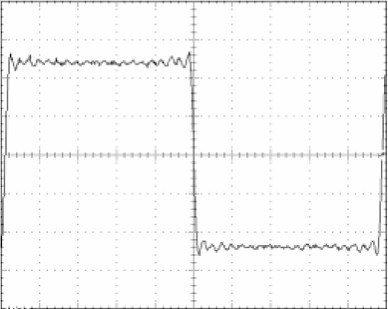

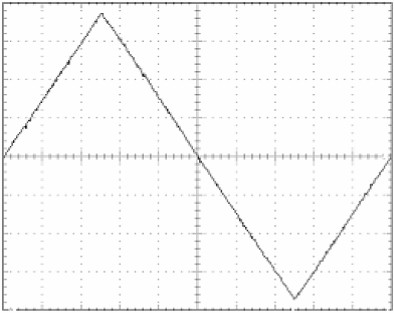

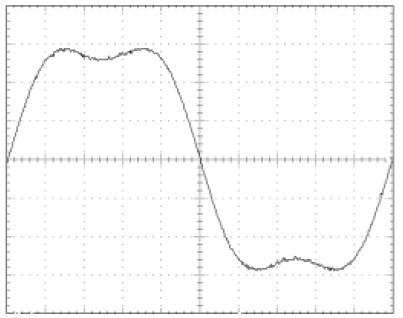

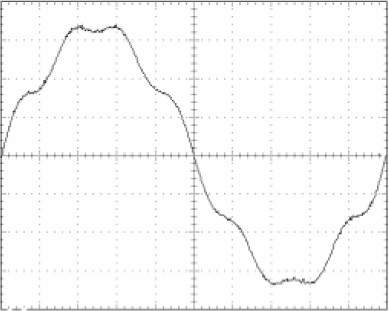

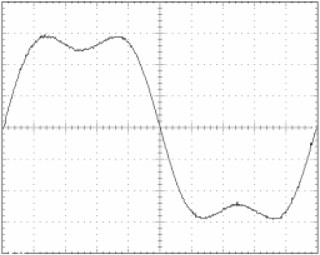

可选择正弦波SINE、类方波SQUA、三角波TRIA、钳制正弦波CSIN、内建波形DST1-DST30(见附录II)。如图5.1.6所示

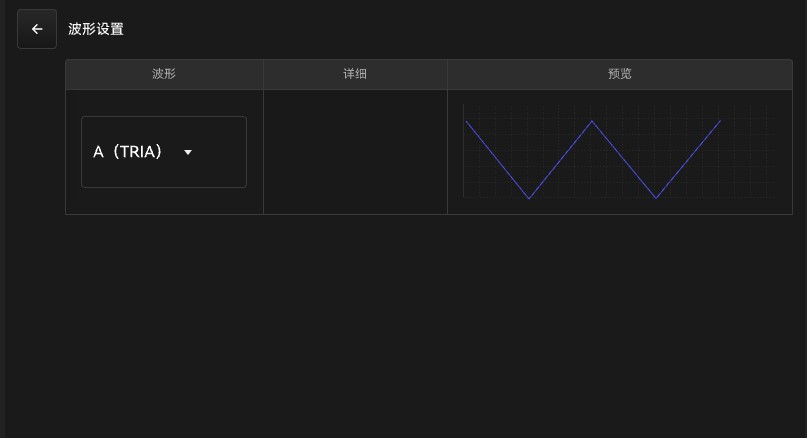

图5.1.6 常规模式-参数编辑波形设置

2、AC/DC输出选择

通过AC+DC键，选择常规时不同的输出，AC+DC输出时，显示如图5.1.1主待机界面， DC、AC输出显示界面如图5.1.7所示。

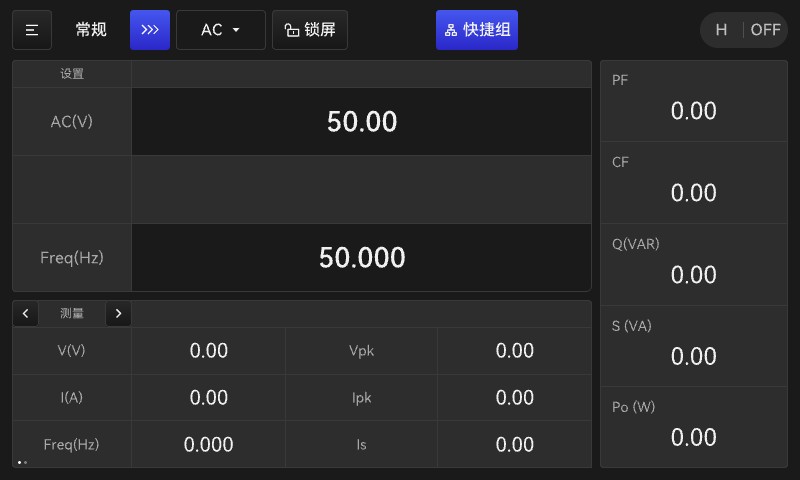

DC输出界面

AC输出界面

5.1.7 DC、AC输出显示界面

选择DC输出时，该界面只可设置直流输出参数。

选择AC输出时，界面只可设置交流输出参数。

3、快捷组功能

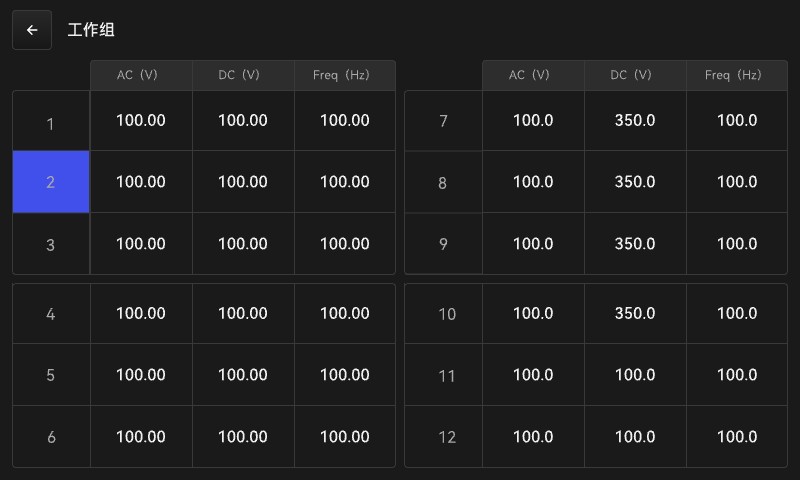

通过快捷组键进行快捷组的设置，进入界面如图5.1.8。

图5.1.8 快捷组设置界面

该界面下可进行常用参数的保存，共12组，可通过上面翻页键进行翻页选择。设置完成，选择常用的快捷组列，返回输出即可。

4、测量显示区域

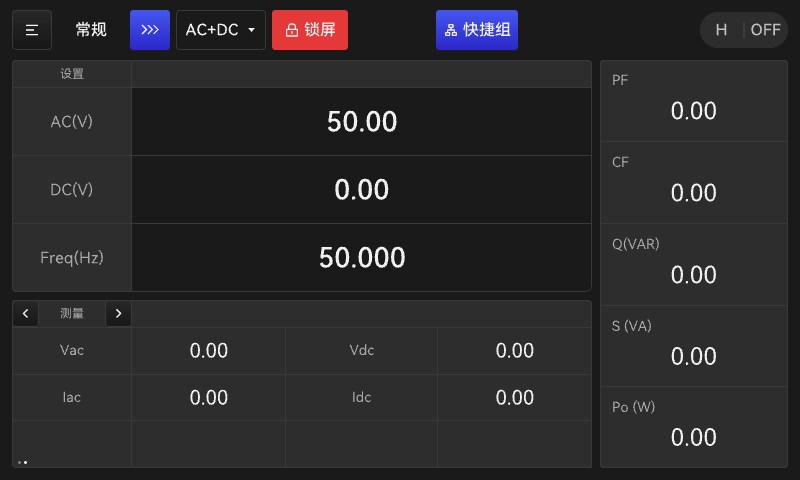

测量输出时该区域共2页显示，可通测量键两侧<键与>键进行不同测量参数的查看，第一页如图5.1.1所示，第二页如图5.1.9所示。

图5.1.9 测量区域显示

标题栏下方：

AC(V)：交流输出设置电压；

DC(V)：直流输出设置电压；

Frwq(Hz)：交流输出频率设置；

第一页：

V： 测量电压显示；

I： 测量电流显示；

Po：有功功率显示；

Vpk： 峰值电压；

Ipk： 峰值电流；

Is： 浪涌电流；

第二页：

Vac： 交流测量电压显示；

Iac： 交流测量电流显示；

Vdc：直流测量电压显示；

Idc： 直流测量电流显示；

界面右侧：

PF： 功率因数显示；

CF： 波峰因数；

Q（VAR）： 无功功率；

S（VA）： 视在功率；

Po（W）： 有功功率；

具体参数选项含义：

电压档位：测试电源提供输出电压档位分为自动档、高档和低档三种选择：

低档档位表示输出电压范围在0-175V。注：更改为低档时，会强制将超过低档范围交流和直流设定值限定为低档电压的最大范围值。

高档档位表示输出电压范围在0-350V，但此时输出的电流能力为低档下的一半。

自动档位表示电源将根据设定的电压值自动判断其工作在高档状态还是低档状态。工作在低档状态时，输出电压范围为0-175V；高档下输出电压范围为175-350V。

各档位在不同输出方式下的电压输出范围见表5.1.1。其中，Vac为交流输出电压有效值，Vdc为直流输出电压值。

表5.1.1 电压输出范围

输出范围 输出方式	低档	高档
交流（AC）	0.0V~175.0V	0.0V~350.0V
直流（DC）	-247.5V~247.5V	-495.0V~495.0V
交流＋直流（AC+DC）	Vac*1.414+|Vdc|≤247.5V	Vac*1.414+|Vdc|≤495V

注：档位方式为“自动”时，阶梯、序列、间谐波输出模式无法进入，需要改为“高档”或“低档”才能进入。

交流电压：交流电压输出设置，范围为0.0~350.0V

输出频率：交流输出频率设置，范围为15.0~1000Hz

直流电压：直流电压输出设置，范围为-495.0~495.0V

输出方式：测试电源提供AC，DC，AC+DC三种输出方式。

AC—交流模式，DC—直流模式，AC+DC—交直流叠加模式。

起始角度：控制输出波形的起始角度，范围为0.0~359.9°。

停止角度：控制输出波形的停止角度，范围为0.0~360.0°，其中0.0表示立即停止。

电流限值：输出电流有效值限值，当实际输出超过该值将触发保护，范围为0.0~低档额定电流。置0.0表示关闭此功能。

超限延时：实际输出电流超过电流限值时，触发保护的延时时间，范围为0.0S~99.9S。

当输出电流大于电源规格的最大电流限值时，超限延时时间无效。

波形选择：设置输出电压的波形，有A或B及其他多种选择。启动输出，电压波形将按“系统设置”中定制的波形种类输出。

5.2 在线调节功能

5.2.1数字输入更改

在常规模式运行态时，用户可以不用停止电源，直接输入或者调节电源的电压、频率输出值，这种操作称为在线调节，采用屏幕数字输入更改时，弹出软键盘如图5.2.1。

图5.2.1 数字输入更改界面

在线调节操作说明：选取相应在线调节值时，可以通过旋钮和屏幕数字输入进行在线调节，旋钮调节可以直接更改输出，屏幕数字数字调节输入完成后，按确认键确认输入或者按取消键取消输入。当输入数值在设定值允许范围之内时，直接进行在线调节，否则不进行调节。

5.2.2旋钮更改

参数值更改时，也可通过前面板旋钮功能进行数值调节，操作方式如下：

1）按动前面板旋钮键，旋钮亮蓝色灯，此时开启旋钮功能；

2）通过点击触摸屏选择需要调节的参数，该参数下方会出现下划线，前面板显示如图5.2.2所示；

注：若10s无操作，将取消旋钮选中，即取消下划线。

3）此时可进行再次按动旋钮，选择需调节的位数，旋转旋钮即可更改参数；

4）再次触摸参数后，取消下划线，按动旋钮蓝色灯灭，关闭旋钮功能。

图5.2.2 旋钮功能-显示屏显示

5.3 常规设置功能

5.3.1限制及保护设置

通过待机主界面左上角≡键进行常规/或编程模式的选择、常规设置、系统设置的选择。选择常规设置后进入常规设置选项，该设置里可进行电压、频率限制值参数设置，电流、功率保护值设置，输出波形设置及其他设置。输出限制值设置如图5.3.1。

a.限制值

b.保护值

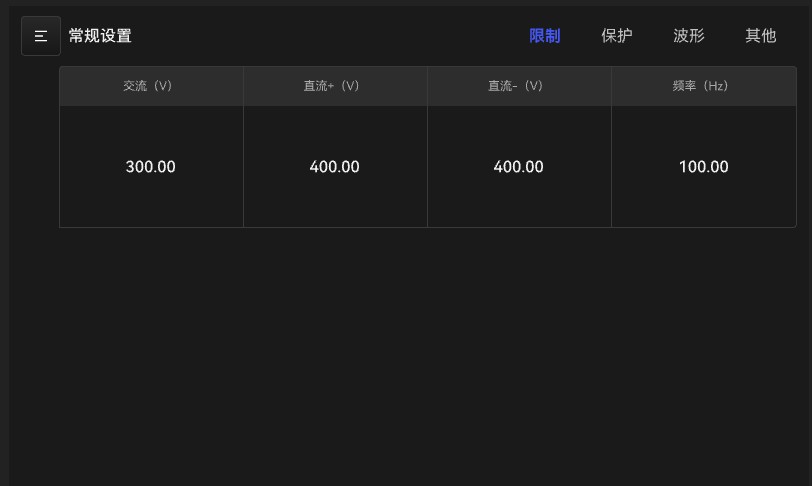

图5.3.1输出限制及保护值设置

限制值设置时，交流设置范围0~350V，直流-495.0~+495.0V，频率15~1000HZ；

保护值设置时，电源分型号，对应型号下的电流设置范围不同；

0.5kW:0~5A，功率设置范围0~500VA；

1 kW:0~10A，功率设置范围0~1000VA；

2kW:0~20A，功率设置范围0~2000VA；

4kW:0~40A，功率设置范围0~4000VA；

6kW:0~60A，功率设置范围0~6000VA；

(注：以上为电流值为交流低档数值，高档减半；直流电流功率又分别为交流的一半)

5.3.2波形设置

通过波形选项设置输出电压的波形，有A或B两种选择。启动输出，电压波形将按“波形设置”中定制的波形种类输出。该界面可分别设置A制式和B制式下的波形。该选择最终为常规输出-参数编辑下的输出波形。设置界面如图5.3.2所示。

图5.3.2 系统设置-波形设置

该界面下，可通过A/B右侧下拉选项，进行不同输出波形的选择。

··5.3.3其他设置

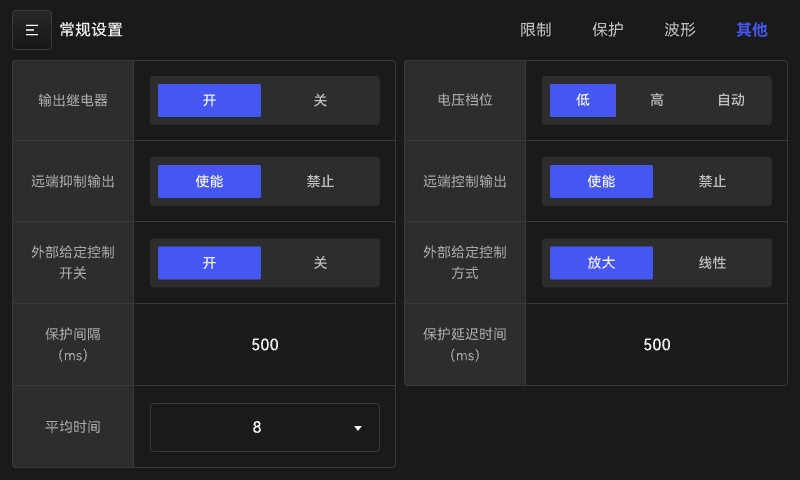

在常规设置下，选择其他键可显示界面如图5.3.3.a。

图5.3.3.a 常规设置其他设置

该设置下可进行操作：

1）输出继电控制：电源通过输出继电器与负载连接，选择开时，为常闭输出端继电器，选择关时，为启动时接通输出继电器，关闭时断开输出继电器。

2）高低档设定：分为高档、低档、自动挡。高档电压范围：0-350V；低档电压范围：0-175V；自动档：电压设定低于等于175V为低档，高于175V为高档。

3）远端抑制输出：远程控制功能不为关时表示电源可以接收后面板TTL接口的控制信号。TRIG表示当TTL信号为低电平时，交流测试电源将关闭输出，若TTL信号恢复为高电平，仍保持此状态，用户需用启动键来启动交流源的输出；

4）远端控制输出：远程抑制功能不为关时表示电源可以接收后面板TTL接口的控制信号。开启远端控制时按下输出键会先进入wait态，wait态根据外部TTL信号电平高低决定是否输出，再次按输出键会回到off态。wait态屏幕右上角显示橘色wait，按键灯绿灯闪烁。控制逻辑见图5.3.3.b。

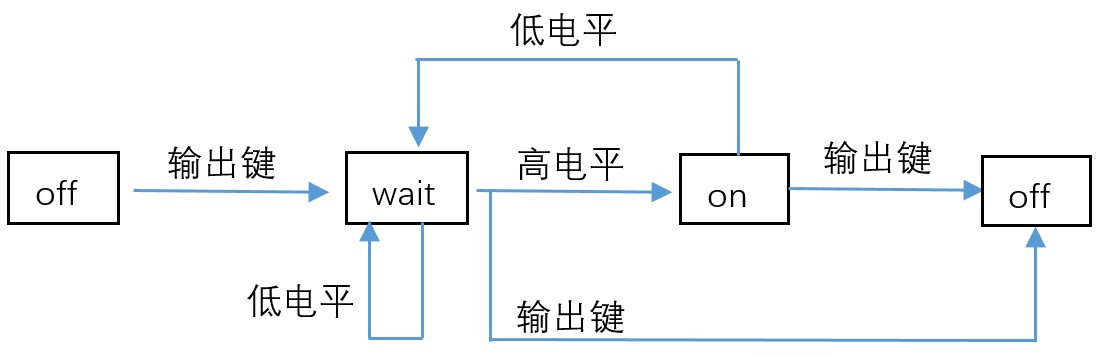

图5.3.3.b 远端控制功能逻辑框图

外部输入信号控制：打开/关闭外部输入信号控制功能，打开时可接收外部给定信号。

外部输入信号控制方式：线性/放大。

1.线性方式下，外部输入信号为直流，输出电压只受外部输入电压控制，且与外部输入直流电压按线性比例放大。

低档： Vout（AC）= |Vref| / 10Vdc * 175V

高档： Vout（AC）= |Vref| / 10Vdc * 350V

2.放大方式下，外部输入信号是交流或直流，电源输出电压是设定电压与外部输入放大电压的合成。

低档： Vout（DC）= Vref（DC） / 10Vdc *247.5V

Vout（AC）= Vref（AC） / 7.072Vac*175V

高档： Vout（DC）= Vref（DC） / 10Vdc *495V

Vout（AC）= Vref（AC） / 7.072Vac *350V

7）保护间隔：0.0ms~999.9ms，表示从Is开时测量到结束测量所经过的时间。

8）保护延迟时间： 0.0ms~999.9ms，测量数据中的Is为浪涌电流测试结果，保护延迟时间表示从电压输出到Is开始测量所经过的时间。

9）平均时间：表示测量输出显示值的取样的次数。在测量数值跳动严重的情况下，可设定较高的取样平均次数来提高测量数值正确性。可设置范围1，4，8，16，32。

LSP-EMC系列交流测试电源输出直流电压时，与一般直流电源主要差别如下： 1.由于没有输出滤波电容，其输出纹波较大。 2.当输出电流值达到电流限值时，输出电压会立即切断并进入保护态，不同于一般直流电源的恒流模式，只是降低输出电压。 3.输出端不能接入大容量电解电容（>20uf），防止输出不稳定造成电源损坏。

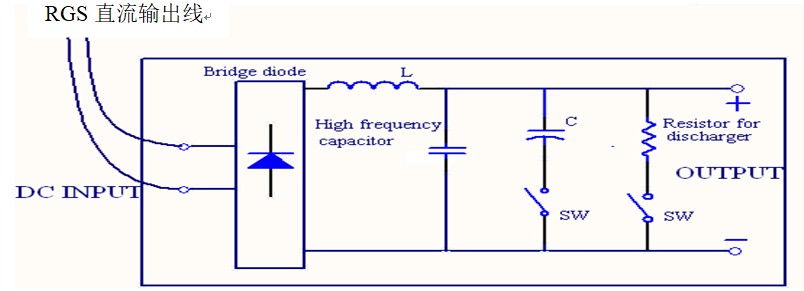

为了克服以上1,3项缺点，建议可以在输出端上加上一个装置，方便提供更好的特性和保护。

说明：

1．Bridge diode：可预防因输出端加电容产生的输出不稳定现象，也可避免不小心输出交流电压或极性相反而损坏被测装置；

2．L和High frequency capacitor：电感和电容的组合可以滤掉高频的电压纹波；

3．C和SW：C为大容量的电解电容，当被测物端没有时可以加此元件。若被测物端已经含有，可用SW（开关）将其关掉；

4．Discharger resistor和SW：放电电阻可将输出端或被测物的电容中的残余电荷放掉，避免发生危险。可用SW（开关）在需要时放电。要注意选择功率足够大的放电电阻，才能达到此功用。

5.4系统设置功能

5.4.1 基本设置

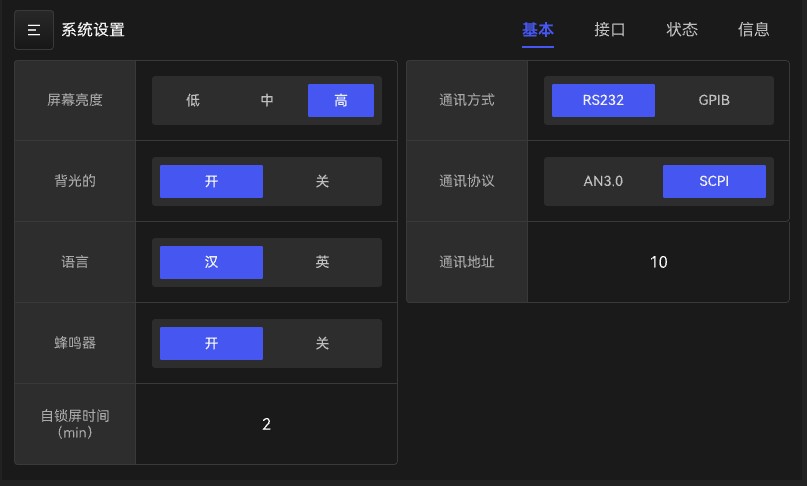

通过主界面左上角≡键可进行系统设置的选择。选择系统设置选项后进入界面如图5.4.1所示。

该设置中，包含基本、接口、状态及信息四个窗口选择选项。

图5.4.1 系统设置功能选择界面

进入系统设置界面后，默认进入基本选项所在页。该页面主要进行电源基本参数的设置。

屏幕亮度：调节显示屏亮度，低、中、高三档。

通讯方式：标配RS485，、RS232（选配)、GPIB（选配)。

背光：开/关更改显示屏清晰度。

通讯协议：LSP3.0、SCPI，两种协议详见附录I

语言：中文，英文选择界面显示语言类型

通信地址：范围1~255

蜂鸣器：开启后，点击屏幕会有蜂鸣器提示音，关闭则关闭触屏操作提示声音。

自锁屏时间：待机屏幕关闭时间设置。

5.4.2接口设置

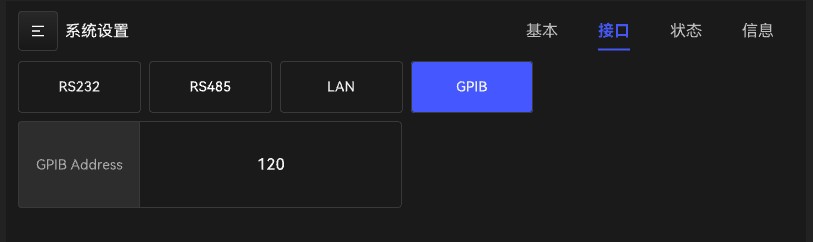

在系统设置中，选择接口选项所在页，如图5.4.2。

图5.4.2 接口设置

RS485与RS232波特率：1200，2400，4800，9600，19200，38400，115200。

GPIB：通讯地址1~255。

LAN：可更改网关地址进行通讯。

5.4.3状态设置

在系统设置中，选择状态选项所在页，如图5.4.3所示。

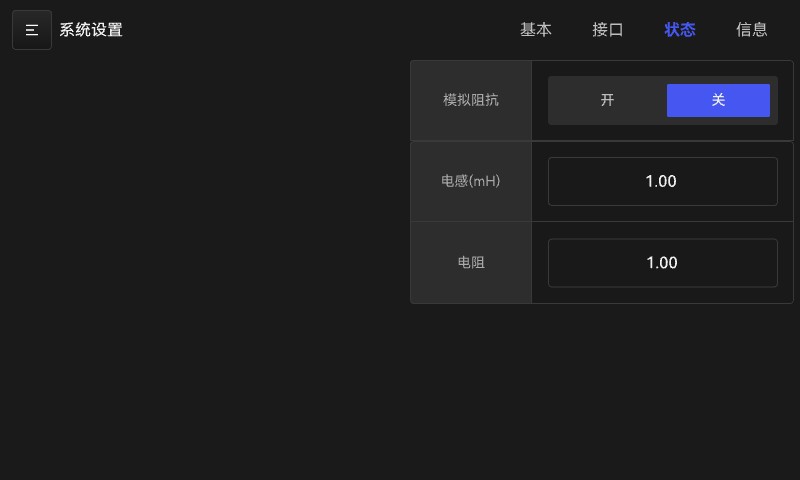

图5.4.3 状态设置

模拟阻抗：开/关；使能模拟阻抗功能，可编程测试电源输出阻抗。

电阻：模拟电源输出电阻，范围0.00~1.00Ω

电感：模拟电源输出电感，范围0.00~1.00 mH

5.4.3信息界面

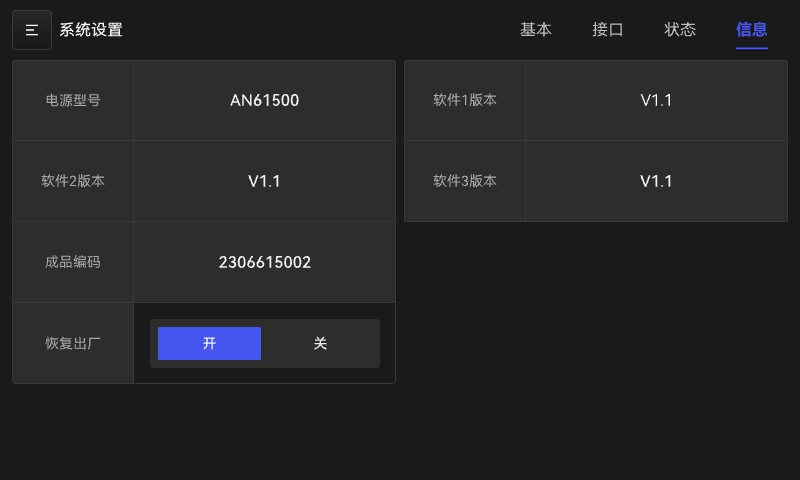

选择信息选项所在页，如图5.4.4所示。

图5.4.4信息界面

该界面包括电源型号、版本、编码等版本。

恢复出厂：将系统恢复到出厂时默认状态。

5.5序列测试功能

5.5.1序列测试功能待机界面

序列测试模式的输出波形是所有序列号配置的组合。输出波形将从序列号0开始，然后逐个按序列号的配置输出，直到有序列号的运行长度为0，输出将停止，其后的序列号的配置也都不执行。使用者可以依据需求编辑出所需要的输出电压的顺序。

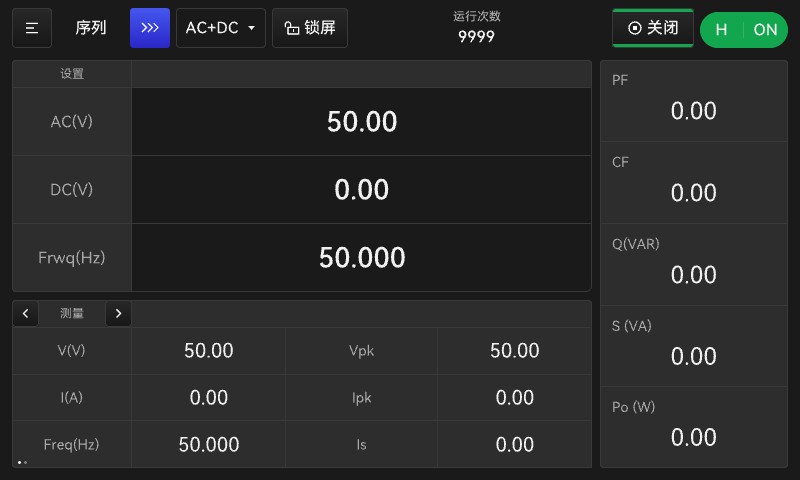

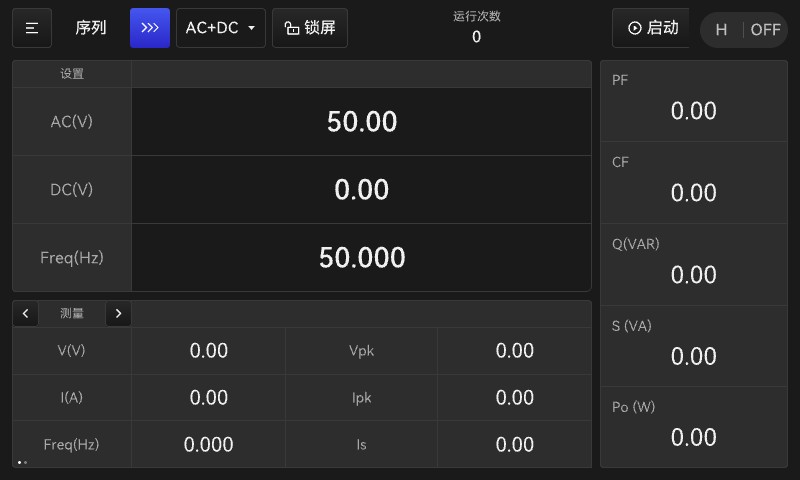

通过主界面左上角≡键可进行序列模式的选择，进入序列模式待机界面，待机界面如图5.5.1所示。

图5.5.1序列模式待机界面

该界面与常规待机界面不同之处在于，左上角常规显示标题变为序列，点击该显示变体右侧>>>键，将进入序列模式的参数编辑。

此外，该界面右上角OF/OFF显示区域左侧，出现启动按键，该按键用于编程模式的启动，编程模式启动后，启动按键变为关闭按键，再次点击即可关闭电源输出。

运行次数标题项，可显示当前循环序列测试的次数。范围0~9999。

注：该界面下所设的AC、DC、Frwq均为常规态参数，与序列测试模式参数无关。

5.5.2序列测试功能参数编辑

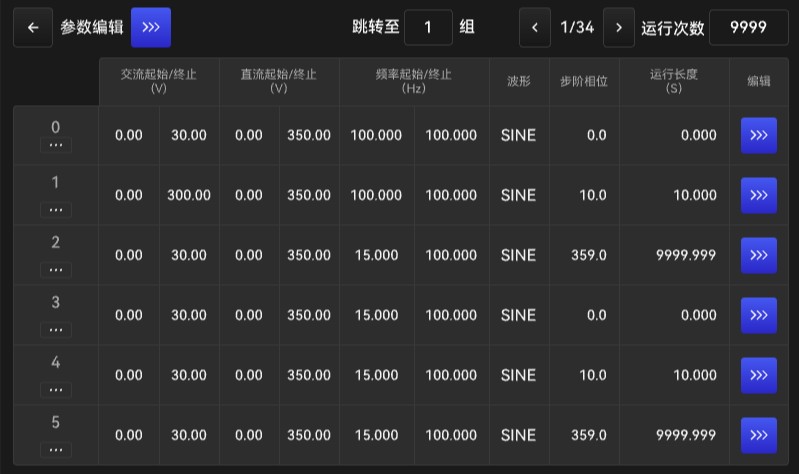

在序列待机界面点击序列标题右侧>>>键，进入序列模式参数编辑界面。如图5.5.2所示。

图5.5.2 序列功能参数编辑

1、序列组快捷功能

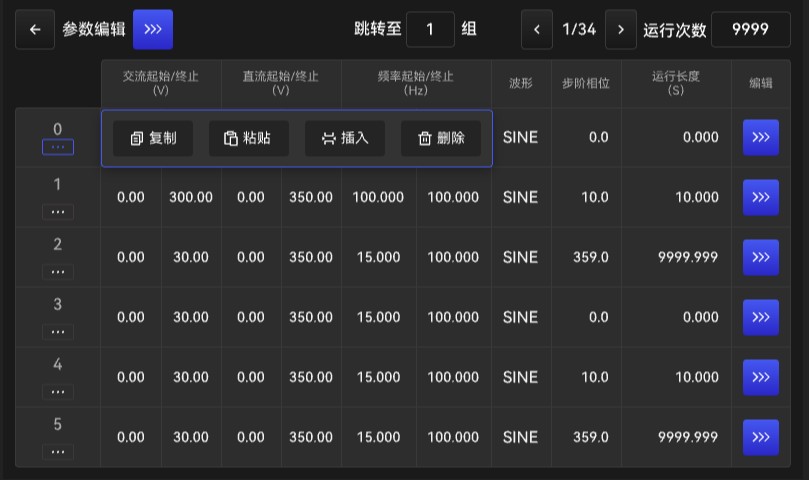

在图5.5.2界面下，最左侧0、1、2…为序列组号，点击数字下方…键可进行复制、粘贴、插入、删除四种操作。如图5.5.3所示。

图5.5.3 序列组快捷功能

注：以上四种操作均是对该序列组的所以参数进行操作。三相时进行以上四种操作时，是对U、V、W三相同时进行。单相时单独对一个序列号进行。

2、序列输出参数编辑功能

在图5.5.2界面下，可显示交流起始/终止电压、直流起始/终止电压、频率起始/终止值、输出波形制式、步阶相位、运行长度等参数。

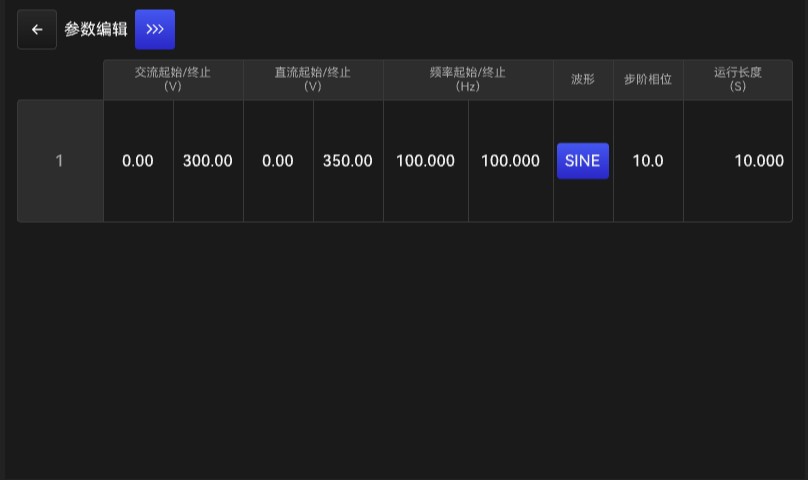

通过最右侧编辑栏下的>>>键，进入界面编辑界面，修改上述参数，如图5.5.4所示。

图5.5.4 参数编辑

注：该界面下，。当起始/终止值相同时，可点击上方起止键，进行起始/终止值的同时编辑。

该界面中，波形栏可进行输出波形制式的选择。点击波形栏下方可点击项，进入序列模式的波形设置界面，如图5.5.5所示。

图5.5.5 序列模式-波形设置

该界面可进行输出波形的选择，共有A、B两种快捷波形，6种输出波形进行选择。选择后点击过←键，即可保存返回。

3、序列功能更多参数设置功能

在图5.5.2界面下，点击参数编辑右侧>>>键，可进入序列模式的更多参数设置。如图5.5.6所示。

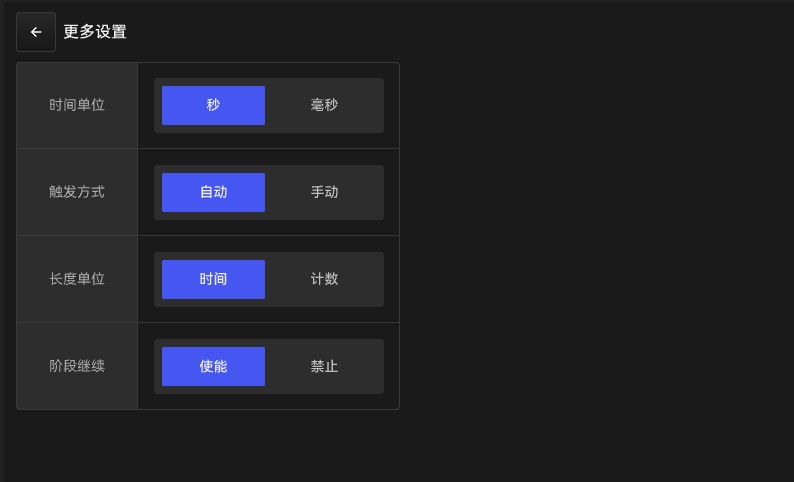

图5.5.6序列功能更多参数功能设置

时间单位：秒/毫秒。此为修改序列模式，运行长度的时间单位。

触发方式：自动/手动。手动/自动，手动表示触发后仅执行一次序列波形，与循环次数为1具有相同的效果；自动表示触发后将完成所有的循环次数。

长度单位：该选项配置序列号配置项中运行长度的计量方式，“时间”：运行长度按时间计量，“周期”：运行长度按当前波形的周期数计量；

阶段继续：该功能禁止时，每个序列组的起始角度将按照设定值启动，该功能打开后，每个序列组的起始角度为上一个序列组的终止角度。

4、具体参数选项含义

循环次数：0~9999，0表示无限循环；

触发方式：手动/自动，手动表示触发后仅执行一次序列波形，与循环次数为1具有相同的效果；自动表示触发后将完成所有的循环次数。

长度单位：该选项配置序列号配置项中运行长度的计量方式，“时间”：运行长度按时间计量，“周期”：运行长度按当前波形的周期数计量；

序列组号： 0~99，可编辑100种变化；可通过图5.18界面上方的跳转选项，进行序列组的跳转。

运行长度：1~9999，若长度单位为“时间”，单位为ms或s，若长度单位为“周期”，单位为1或K，K表示*1000；

计量单位：该选项配置运行长度的时间单位，若长度单位为“时间”,可选择ms或s，若长度单位为“周期”，可选择1或K；

交流初始：当前序列号开始时的交流电压，0.0~350.0V；

频率初始：当前序列号开始时的交流频率，15~1000.0Hz；

直流初始：当前序列号开始时的直流电压，-495.0~495.0V；

交流终止：当前序列号终止时的交流电压，0.0~350.0V；

频率终止：当前序列号终止时的交流频率，15~1000.0Hz；

直流终止：当前序列号终止时的直流电压，-495.0~495.0V；

波形选择：当前序列号配置的输出波形；启动输出，电压波形将按“系统设置”中定制的波形种类输出。

步阶相位：当前序列号开始时的相位角，0.0~359.9；

5.5.3序列测试功能运行态

序列测试功能待机态如图5.5.1，点击待机界面启动键进行启动，如图5.5.7所示。

图5.5.7 序列测试功能运行态

序列模式启动后，若要关闭输出，通过显示屏右上方启动键进行关闭，也可通过前面板实体按钮ON/OFF来进行关闭。其测量显示区域均与常规模式时相同。

注：该界面下的AC、DC、Frwq均为常规态参数。序列模式启动后，仅输出序列模式参数编辑中设置的参数。

注意：序列模式的启动，仅可通过待机界面右上角启动键进行启动，停止则既可通过右上角关闭键进行关闭，亦可通过前面板实体按钮ON/OFF按钮进行关闭输出。若编程模式下，采用前面板实体按钮ON/OFF按钮进行电源启动，则输出为常规模式，即主界面所设参数，此时亦可再次点击显示屏启动键，进行编程模式的启动。

5.6脉冲输出功能

5.6.1脉冲输出功能待机界面

脉冲输出模式提供用户编辑脉冲输出波形，从而模拟电网的电压波动和电压暂降，以及实现突波和陷波输出功能。

通过主界面左上角≡键可进行脉冲模式的选择，进入脉冲模式待机界面，待机界面如图5.6.1所示。

图5.6.1 脉冲待机界面

显示界面除左上角脉冲>>>键处，其余与序列待机界面相同。

注：该界面下所设的AC、DC、Frwq均为常规态参数，与序列测试模式参数无关。

5.6.2脉冲输出功能参数编辑

1、参数编辑

点击脉冲>>>键，进入脉冲输出模式的参数编辑界面，如图5.6.2所示。

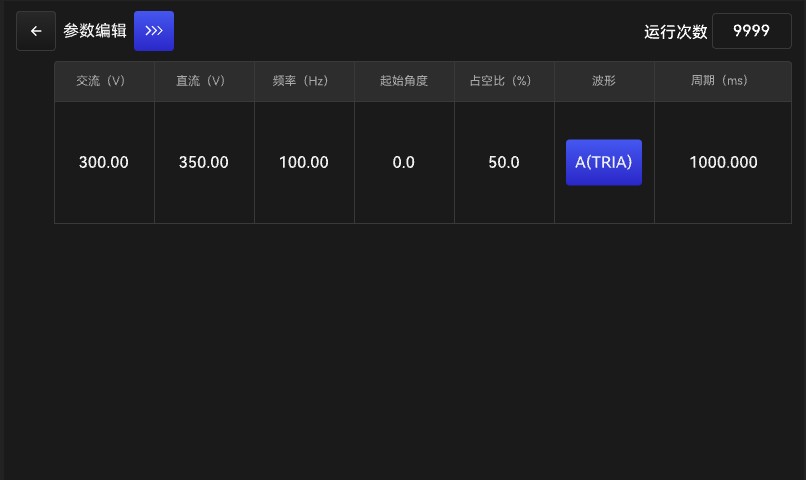

图5.6.2 脉冲输出模式参数编辑界面

该界面不同于序列模式需再次进入参数编辑界面才可编辑，脉冲输出模式参数在5.6.2界面即可编辑。

此外，点击波形选择栏，可进行波形选择，设置方式同序列测试功能5.5.2小节中波形选择。

点击图5.6.2左上角参数编辑右侧>>>键，进入脉冲输出模式的更多设置界面如图5.6.3所示。

图5.6.3脉冲模式更多参数设置

2、具体参数选项含义

运行次数：重复的脉冲周期输出次数，范围为0~9999，0表示运行次数无限，直到手动停止输出。

交流：脉冲输出的交流电压值，范围为0.0~350.0V

频率：脉冲输出频率，范围为15~1000Hz

直流电压：脉冲输出的直流电压值，范围为-495.0~495.0V

交流差：相邻脉冲之间相差的交流电压，0~350.0V；

频率差：相邻脉冲之间相差的频率，0~100.0Hz；

直流差：相邻脉冲之间相差的直流电压，-495.0~495.0V；

占空比：脉冲输出波形在整个周期内的占空比，范围为0~100％

表示在一个输出周期内脉冲波形所占用时间的百分比

周期：输出周期，范围为1~9999，表示一个输出周期的时间，单位：ms、s

触发方式：手动或者自动。手动表示只输出一个周期即停止输出，自动表示将按照“运行次数”设置的输出次数输出，直到计数完成。

起始角度：输出脉冲波形的相位角度，范围为0.0~359.9

波形选择：触发脉冲输出时，脉冲电压波形将按照“系统设置”中定制的波形种类输出。

时间单位：输出周期单位：ms，s

5.6.3脉冲输出功能运行态

点击脉冲输出模式待机界面的启动键，启动脉冲模式输出并实时显示运行次数，如图5.6.4所示。

图5.6.4 脉冲输出模式运行态

脉冲模式启动后，若要关闭输出，通过显示屏右上方启动键进行关闭，也可通过前面板实体按钮ON/OFF来进行关闭。其测量显示区域均与常规模式时相同。

注：该界面下的AC、DC、Frwq均为常规态参数。脉冲模式启动后，仅输出脉冲模式参数编辑中设置的参数。

注意：脉冲模式的启动，仅可通过待机界面右上角启动键进行启动，停止则既可通过右上角关闭键进行关闭，亦可通过前面板实体按钮ON/OFF按钮进行关闭输出。若编程模式下，采用前面板实体按钮ON/OFF按钮进行电源启动，则输出为常规模式，此时亦可再次点击显示屏启动键，进行编程模式的启动。

5.6.4脉冲参数设置举例

某设备按照测试标准，要求220V50Hz输出启动9秒，停止6秒，自动循环50次，可以按照以下参数进行设置：

工作参数	主要参数设置
脉冲参数（图5.23）	交流电压：220V、输出频率：50Hz、占空比：40%、周期：15s、时间单位：s、运行次数：50
脉冲参数（图5.24）	时间单位：s 触发方式：自动

5.7步进测试功能

5.7.1步进测试功能待机界面

步进测试模式提供简单自动切换的功能来改变输出电压，呈阶梯型变化而非逐渐变化。可设置起始输出电压，变化次数及在每个阶梯上停留的时间。变化完成后，输出电压将保持在最后的输出状态。

通过主界面左上角≡键可进行步进模式的选择，进入步进模式待机界面，待机界面如图5.7.1所示。

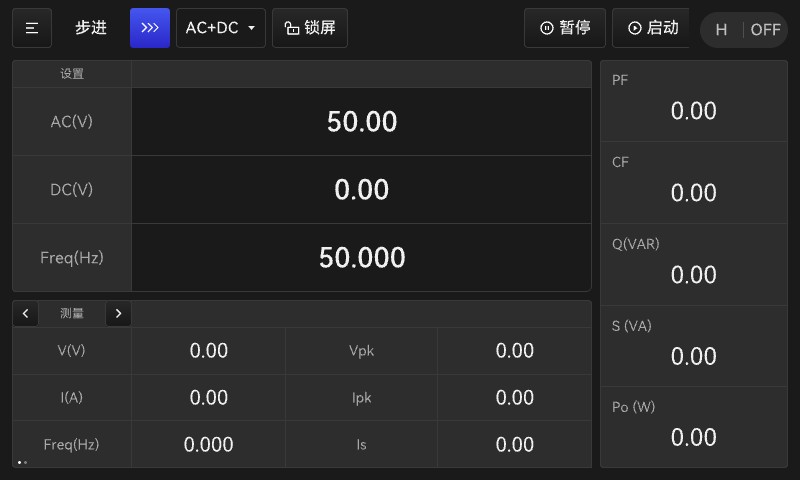

图5.7.1 步进模式待机界面

该操作界面与常规待机界面相比，多了暂停键与启动键。用作步进测试功能启动，及启动后暂停操作。

注：该界面下所设的AC、DC、Frwq均为常规态参数，与步进测试模式参数无关。

5.7.2步进测试功能参数编辑

1、步进测试功能参数编辑

点击待机界面图5.7.1中步进>>>键，进行步进测试功能的参数设置。如图5.7.2所示。

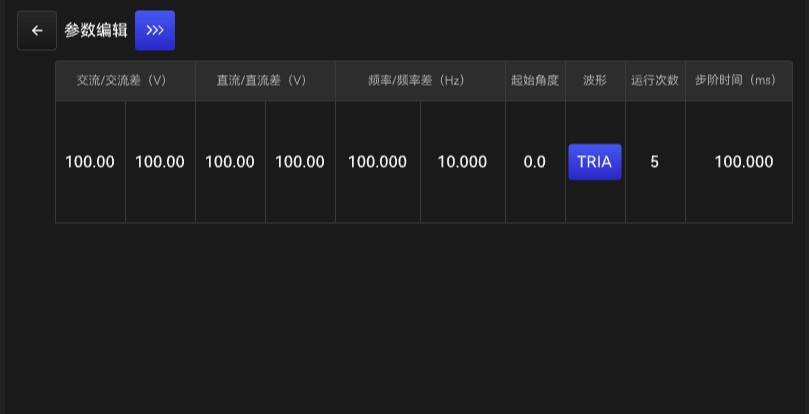

图5.7.2 步进参数编辑

该界面下可直接进行参数修改，其中波形栏参数，其更改方式同序列测试功能5.5.2小节中波形选择。

在图5.7.2界面中，点击参数编辑>>>键，进入步进测试功能更多设置界面。如图5.7.3所示。

图5.7.3 步进测试功能更多参数设置

2、具体参数选项含义：

运行次数：每个变化执行的次数，0~9999；

步阶时间：每一个步阶持续的时间，1~9999；

交流：触发阶梯测试输出时的交流初始电压，0.0~350.0V；

频率：触发阶梯测试输出时的初始频率，15~1000.0Hz；

直流：触发阶梯测试输出时的直流初始电压，-495.0V~495.0V；

交流差：相邻步阶之间相差的交流电压，0~350.0V；

频率差：相邻步阶之间相差的频率，0~9984.0Hz；

直流差：相邻步阶之间相差的直流电压，-495.0~495.0V；

起始角度：每个步阶的输出起始相位角，0.0~359.9；

波形选择：选择波形；启动输出，电压波形将按“系统设置”中定制的波形种类输出；

触发方式：自动/手动，自动方式下触发阶梯输出后将按步进次数执行，触发过程中可以通过暂停键，暂停或继续当前变化的进程；手动表示只输出一个周期即停止输出。

时间单位：ms/s，用于确定步阶时间的单位；

5.7.3步进测试功能运行态

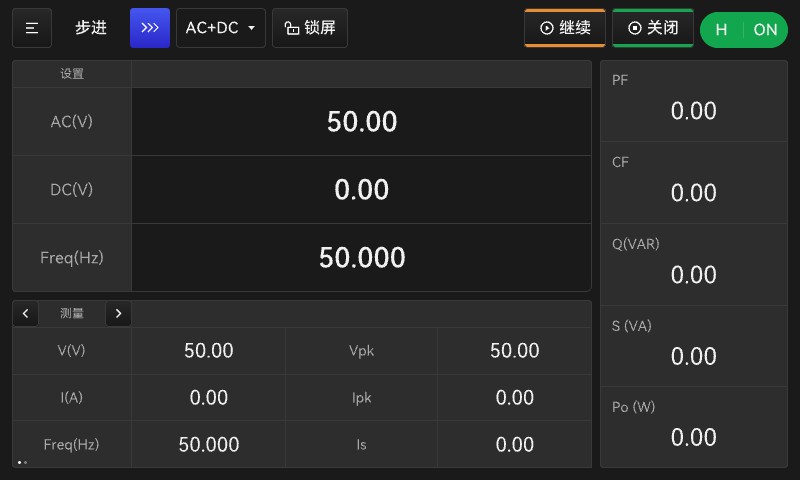

点击步进测试模式待机界面的启动键，启动步进模式输出，如图5.7.4所示。

图5.7.4 步进测试功能运行态

步进模式启动后，若要关闭输出，通过显示屏右上方启动键进行关闭，也可通过前面板实体按钮ON/OFF来进行关闭。其测量显示区域均与常规模式时相同。

此外，可通过显示屏右上方暂停键，暂停/继续步进测试功能的输出

注：该界面下的AC、DC、Freq均为常规态参数。脉冲模式启动后，仅输出步进模式参数编辑中设置的参数。

注意：步进模式的启动，仅可通过待机界面右上角启动键进行启动，停止则既可通过右上角关闭键进行关闭，亦可通过前面板实体按钮ON/OFF按钮进行关闭输出。若编程模式下，采用前面板实体按钮ON/OFF按钮进行电源启动，则输出为常规模式，此时亦可再次点击显示屏启动键，进行编程模式的启动。

5.8谐波测试功能（仅LSP-EMC系列）

5.8.1谐波测试功能待机界面

谐波测试功能提供用户编辑最多到50次的谐波合成波形，并可编辑各次谐波的输出相位及谐波含量，进而模拟输出电压的波形失真，实现特殊波形输出。

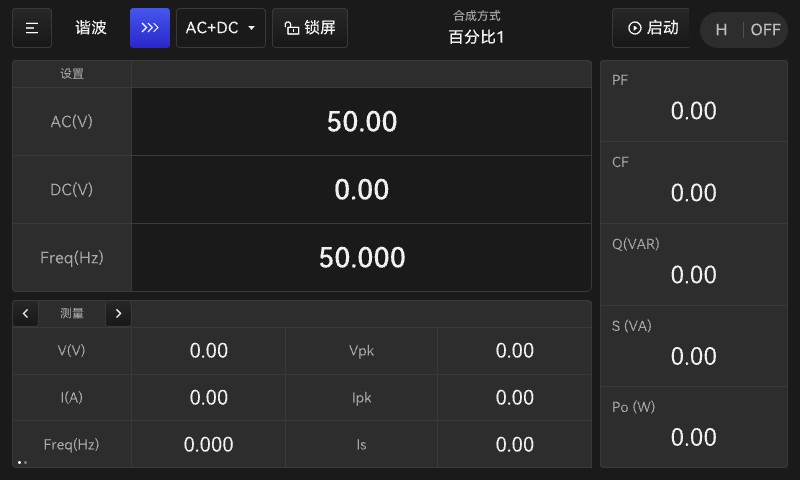

通过主界面左上角≡键可进行谐波模式的选择，进入谐波模式待机界面，待机界面如图5.8.1所示。

图5.8.1 谐波功能待机界面

该界面显示与常规显示界面基本一致，区别在于多了一个合成方式显示。

5.8.2谐波测试功能参数编辑

1、谐波测试功能参数编辑

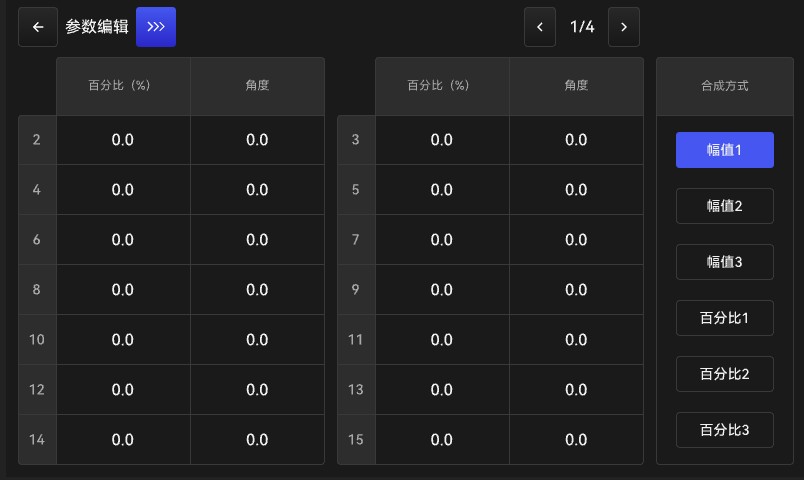

点击待机界面图5.8.1中谐波>>>键，进行谐波合成功能的参数设置。如图5.8.2所示。

图5.8.2 谐波合成功能参数编辑

该界面，左侧2、3、4、5、6、7、8、…为n次谐波含量，在其对应行可进行谐波含量的参数设置。可通过上方<，>键进行翻页，共40次谐波设置。

右侧为6个谐波合成方式预存（相当于记忆快捷组），在每组合成方式下设置完成后，即可完成保存，用作谐波合成功能快捷组。其中幅值1~幅值3项，是通过设置幅值的方式，直接在基波电压上叠加一个电压幅值，从而达到波形失真。百分比1~百分比3项，是通过设置百分比的方式，在基波电压上叠加一个基波*百分比的谐波含量，进而达到波形失真。

注：该界面下所设的AC、DC、Frwq均为常规态参数，与谐波测试模式参数无关。

2、基波参数设置

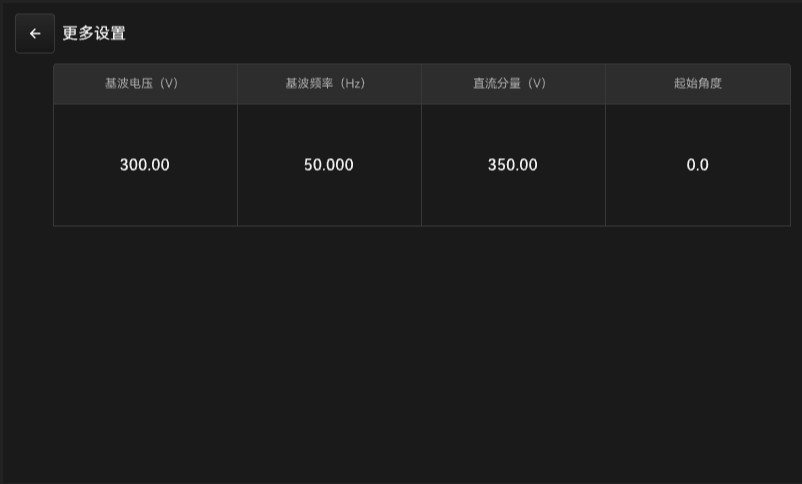

在图5.8.2界面中，点击参数编辑>>>键，进入基波电压、频率等参数设置。如图5.8.3所示。

图5.8.3 基波参数设置

3、具体参数选项含义：

合成方式：可选择波形合成方式(也相当于6个记忆组)：幅值型或者百分比型

基波电压：基波交流电压值，0~350V

基波频率：基波输出频率，范围为50Hz，60Hz

直流分量：输出附加的直流电压值，范围为-495.0~495.0V

起始角度：输出波形的起始角度，范围为0~359.9°

x次谐波幅值/百分比：第x次谐波的幅值/百分比，由于实用性及保护交流电源供应器的功率限值，电源限制合成数值或者每阶百分比。2~50次谐波幅值≤90V或者百分比≤30%

x次谐波角度：x次谐波角度起始角度，范围为0－359.9°

注：当设定超范围时（如常规AC+DC参数超限值或者谐波合成设置基波电压和直流分量超限值会发生设定过压报警，请设置参数不超限再尝试进入）

5.8.3谐波测试功能运行态

点击步进谐波模式待机界面的启动键，启动谐波合成模式输出，运行界面如图5.8.4所示。

图5.8.4 谐波测试功能运行态

谐波模式启动后，若要关闭输出，通过显示屏右上方启动键进行关闭，也可通过前面板实体按钮ON/OFF来进行关闭。其测量显示区域均与常规模式时相同。

屏幕上方可显示合成方式快捷组号。

注：该界面下的AC、DC、Frwq均为常规态参数。谐波模式启动后，仅输出谐波模式参数编辑中设置的参数。输出为基波参数的基础上叠加谐波参数。

注意：谐波模式的启动，仅可通过待机界面右上角启动键进行启动，停止则既可通过右上角关闭键进行关闭，亦可通过前面板实体按钮ON/OFF按钮进行关闭输出。若编程模式下，采用前面板实体按钮ON/OFF按钮进行电源启动，则输出为常规模式，此时亦可再次点击显示屏启动键，进行编程模式的启动。

5.9间谐波测试功能（仅LSP-EMC系列）

5.9.1间谐波测试功能待机界面

在间谐波输出模式下，除提供常规电压输出外，可再叠加另一频率可变动的电压成分，用于某些抗干扰的测试上。

通过主界面左上角≡键可进行间谐波模式的选择，进入间谐波模式待机界面，待机界面如图5.9.1所示。

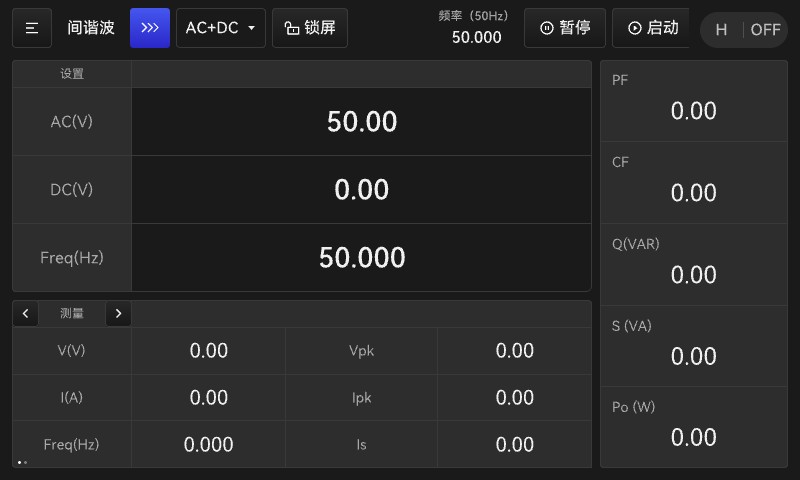

图5.9.1 间谐波测试功能待机界面

间谐波待机界面不同于常规待机界面，屏幕上方新增了频率显示、暂停键及启动键。

新增频率显示:为当前运行到的频率，范围0.001~1000HZ

暂停键，用于间谐波输出的暂停/继续。

注：该界面下所设的AC、DC、Frwq均为常规态参数，与间谐波测试模式参数无关。

5.9.2间谐波功能参数编辑

1、间谐波功能参数编辑

在图5.9.1界面中，点击间谐波>>>键，进入间谐波参数设置。如图5.9.2所示。

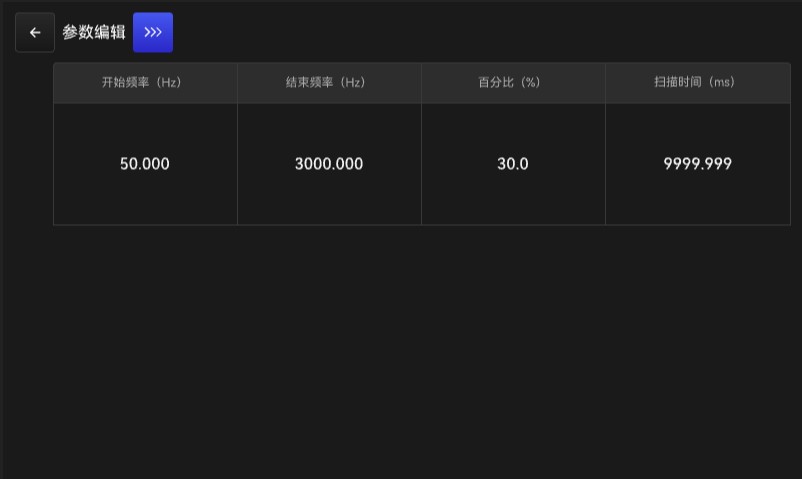

图5.9.2 间谐波功能参数编辑

起止键可同时设置开始频率与结束频率为相同数值。

点击界面5.9.2中参数编辑>>>键，可进入间谐波参数设置-更多设置界面，如图5.9.3所示。

图5.9.3 间谐波功能测试更多参数设置

2、具体参数选项含义：

开始频率：叠加到基波上的扫描波的起始频率，0.1-3000.0Hz；

结束频率：叠加到基波上的扫描波的终止频率，0.1-3000.0Hz；

百分比：谐波占基波电压的百分比，范围：MAX{开始频率，结束频率}<=3000Hz，谐波含量<= 30.0%；

扫描时间：从起始频率到结束频率的扫描时间10ms-9999s；

单位：该选项用于配置扫描时间的单位，ms/s；

5.9.3间谐波功能运行态

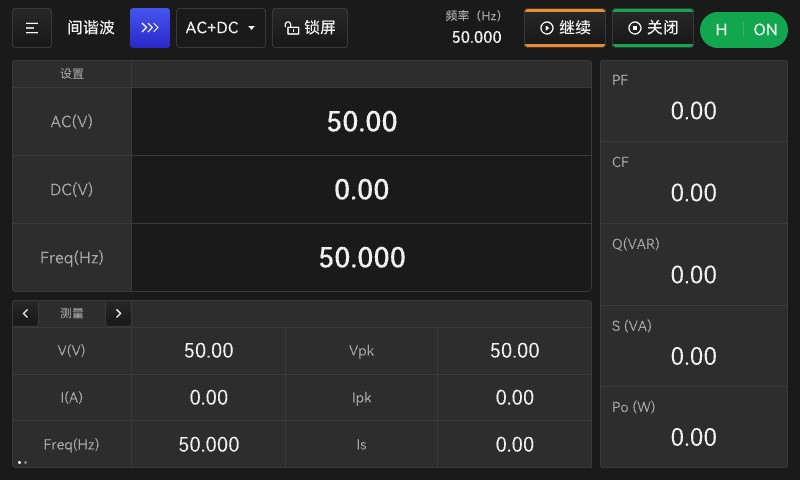

在间谐波功能待机态，在屏幕右上方点击启动按键，启动间谐波测试功能，运作界面如图5.9.4所示。

图5.9.4 间谐波测试功能运行态

该界面可实时显示运行时的频率，可通过暂停/继续键完成间谐波功能的输出。

间谐波模式启动后，若要关闭输出，通过显示屏右上方启动键进行关闭，也可通过前面板实体按钮ON/OFF来进行关闭。其测量显示区域均与常规模式时相同。

注：该界面下的AC、DC、Frwq均为常规态参数。间谐波模式启动后，仅输出间谐波模式参数编辑中设置的参数。输出为基波参数的基础上叠加谐波参数。

注意：间谐波模式的启动，仅可通过待机界面右上角启动键进行启动，停止则既可通过右上角关闭键进行关闭，亦可通过前面板实体按钮ON/OFF按钮进行关闭输出。若编程模式下，采用前面板实体按钮ON/OFF按钮进行电源启动，则输出为常规模式，此时亦可再次点击显示屏启动键，进行编程模式的启动。

5.10谐波分析功能（仅LSP-EMC系列）

5.10.1谐波分析功能待机界面

此功能仅在常规(手动)模式启动状态有效，其他工作模式无法进行。

从模式选择界面进入谐波分析功能界面，点击>>>进入参数编辑，如图5.10.1

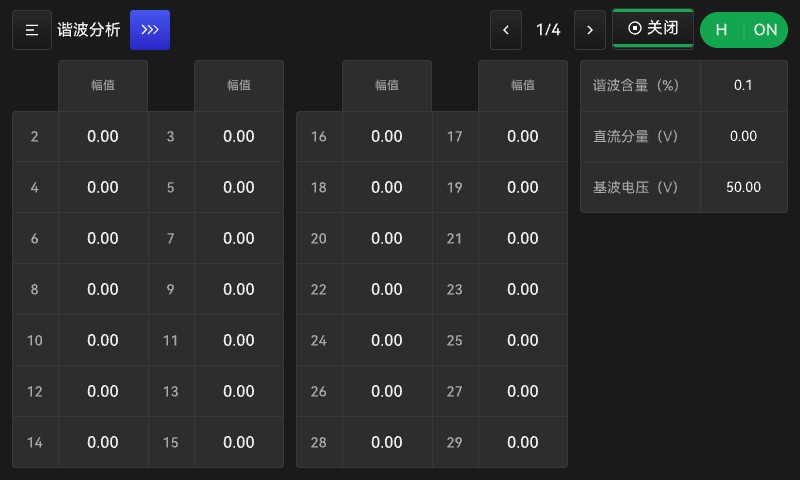

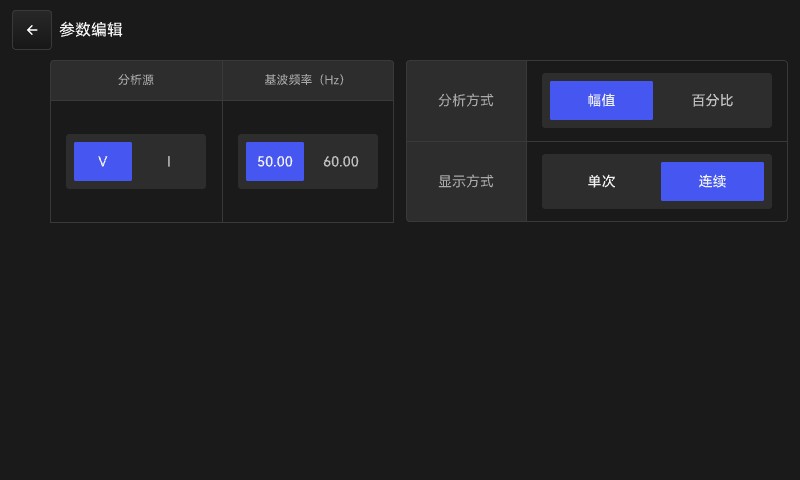

图5.10.1 谐波分析参数编辑界面

谐波分析功能提供用户测量50Hz或60Hz输出下的总失真度THD，直流分量，基波分量，以及最多到40次的谐波分量。注：当输出方式为DC或AC+DC交流量为0V时，由于测量误差及干扰毛刺等原因，测量失真度及各分次谐波含量会显示较大数值且变换较快，为正常情况。

具体参数选项含义：

分析源：可选择测量源，电压U或电流I

基波频率：可供测量的频率：50Hz或60Hz

分析方式：各次谐波计算值：百分比或者幅值

显示方式：谐波测量计算显示方式：单次计算（可以通过Enter键触发重新计算）或者连续计算实时谐波含量。

使用谐波分析测量功能时，需要在常规(手动)待机态或谐波分析界面下按下ON/OFF启动输出（如图5.10.2），再点击启动键即可显示当前电压/电流测量的谐波含量，如图5.10.3。

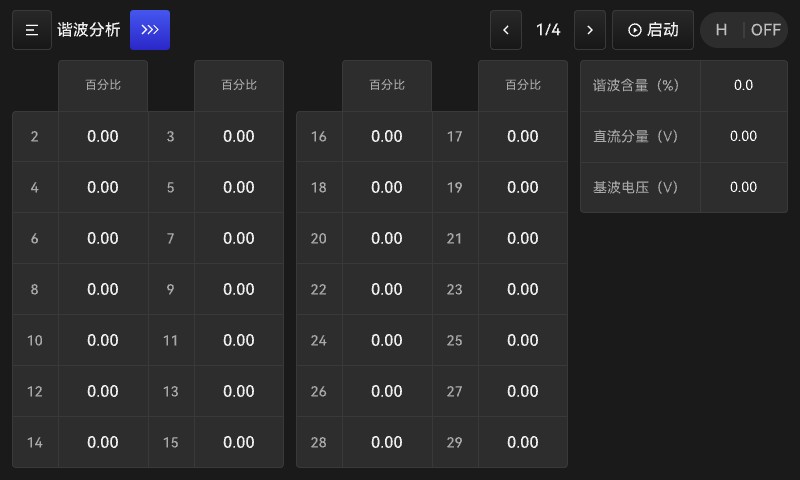

图5.10.2 百分比分析方式待机界面

a.幅值分析方式启动界面

b.百分比分析方式启动界面

5.11 报警界面

交流测试电源可提供软件和硬件全面的保护，当触发保护时，电源将停止输出并关断输出继电器，同时进入报警界面，显示具体保护类型。

交流测试电源可提供软件和硬件全面的保护，当触发保护时，电源将停止输出并关断输出继电器，同时进入报警界面，显示具体保护类型。报警分为软件报警和硬件报警，显示如图5.11.1所示。

a 软件报警

b 硬件报警

图5.11.1 报警界面

若要返回正常待机态，请先移除负载同时根据提示保护类型找出保护原因。软件报警时，报警界面有确认选项，点击后取消报警状态；硬件报警时，只能重新启动电源，才能取消报警。

表5.11.1 报警代码一览表

报警代码	保护类型	原因说明
126	输入异常	输入电压不符合规定值
120	风机异常	风扇停转
121	输出短路	输出负载短路
122	过热异常	内部温度过高
123	ACDC异常	内部AC－DC功率模块异常
124	DCDC异常	内部DC－DC功率模块异常
116	过流保护	输出电流超过规格限值
117	过功率保护	输出功率超出规格限值
119	用户自定义过载	输出电流超过设定功率限值
114	输出过压	输出电压超过电源安全阀值 电源输出超过设定电压较大幅值
102	交流设定过压	设置电压超过交流档位限值
103	直流设定过压	设置电压超过直流档位限值
118	用户自定义过流	输出电流超过设定电流限值（手动和自动模式下）
125	自检异常	自检过程中内部输出200V未检测到
127	EVH报警

报警代码	保护类型	原因说明
E01	输入异常	输入电压不符合规定值
E02	风机异常	风扇停转
E03	输出短路	输出负载短路
E04	过热异常	内部温度过高
E05	ACDC异常	内部AC－DC功率模块异常
E06	DCDC异常	内部DC－DC功率模块异常
E07	过流保护	输出电流超过规格限值
E09	过功率保护	输出功率超出规格限值
E10	输出过压	输出电压超过电源安全阀值 电源输出超过设定电压较大幅值（可能过压或欠压）
E13	设定过压	输出电压超过档位限值
E14	用户自定义过流	输出电流超过设定电流限值（手动和自动模式下）

6. 外部接口

6.1 通讯接口

当接收到正确的通信指令后，电源自动返回待机界面，其显示如下图所示：

图6.1.1 通信下的待机界面

在远程通讯控制状态，显示屏的锁屏键亮，处于通讯控制状态。其具体通信命令协议见附录。

6.1.1 RS232接口（标配）

系统设置中可设置通信波特率和通信地址，接口采用9针串口，具体连接说明见下。

引脚编号	说明
1	NC（未连接）
2	RX（接收）
3	TX（发送）
4	NC
5	GND（接地）
6	NC
7	NC
8	NC
9	NC

图6.1.2 RS232接口

6.1.2 RS485接口（选配）

当选用RS485接口作为通讯口时，其接线如下图所示：

引脚编号	说明
1	NC（未连接）
2	A
3	B
4	NC
5	GND（接地）
6	NC
7	NC
8	NC
9	NC

图6.13 RS485接口

注意：选配485通讯时，232通讯无法使用；

6.1.3 GPIB接口（选配）

当选用GPIB作为通讯口时，其系统设置界面如下：

图6.3 GPIB接口设置界面

GPIB地址设置范围为1~30，如需更改请使用按键或者旋钮，返回后自动保存。

注意：选配GPIB通讯时，232/485通讯无法使用；

6.1.4 LAN口（选配）

当选用LAN口作为通讯口时，其系统设置界面最后一页如下：

图6.4 网口设置界面

默认网络参数如图所示，如需更改请使用按键或者旋钮，并按SAVE进行保存。

注意：选配LAN通讯时，232/485通讯无法使用；

6.2模拟控制接口

9针接口，其引脚的具体连接说明见下表。

引脚编号	说明	引脚编号	说明
1	GND	6	GND
2	REMOTE	7	GND
3	GND	8	FAULT
4	ACON	9	NC
5	NC

1，3，6，7—-GND 地；

2—-REMOTE远程控制：当本引脚输入低电平时，电源停止，详细使用方法见系统设置中“远程控制”选项说明；

4—-ACON同步信号：当电源启动输出时，该引脚置高电平；

8—-FAULT保护控制：正常状态为高,保护时置低电平；

5，9—-NC 悬空；

7. 维护与品质保证

7.1 维护指南

为了使电源长期稳定工作，应尽量遵循以下使用方法：

1、保持使用场所清洁干燥。

2、定期检查电源的各功能及各按键、旋钮是否正常。

3、定期检查电源的输入输出线及接线端子的绝缘外皮是否受损，若有损坏及时更换。

4、请勿将重物、工具等杂物压着电源线以及电源上盖，以免电源线绝缘外皮磨破，造成裸线外露导电，致使人员受伤；并且勿将电源线置于人员往来频繁之处，以免造成危险。

5、请勿在电源周围堆放杂物，以免堵塞电源通风孔。电源工作时，保持空气畅通。

6、注意输出电流不要超过最大输出电流或超负荷运行。

7、关机前要先停止输出。

8、非专业人员请勿自行打开电源，以免造成人员受伤或设备受损。

7.2 故障维修

常见故障及解决办法见表7.1。

表7.1 常见故障与解决办法

故障现象	可能故障原因	解决办法
开机后无显示	1）没接通电源 2）电源电压不正常	1）检查电源连线是否正常 2）检查仪器电源电压是否正常
设定过压 输出过压	1）输出电压峰值超出规定 2）后面板输出采样端子开路	1) 检查Va和Vd的设置值 2) 将LS、NS测量端可靠连接
过流保护 用户自定义过流	1）输出电流超出规定 2）输出电流超出用户设定的电流限值	1）减少负载 2）放宽电流限值
输出短路	1）负载启动电流过大（例如：感性负载的启动） 2）输出端短路	1）减少负载（如可采用负载分批投切），或增大电源容量 2）检查短路故障予以排除
过功率保护	输出功率超出规定	1）减少负载 2）降低输出电压
启动之后，电压升不上去	1）缓升时间过长 2）后面板输出测量采样端口螺丝未锁紧	1）检查缓升时间设置 2）将LS、NS测量端可靠连接 注意：此时，输出电压可能会很大，不要接触后面带电部分，以免造成伤害
风机异常	1）风机连线破裂或接口处松动 2）机箱内灰尘过多，导致风机停转	1）致电客服协助维修 2）清除机箱内灰尘
过热异常	1）周围环境温度过高 2）通风口阻塞	1）机器工作环境温度在0－40℃ 2）疏通通风口
输入异常	输入电压高于或低于规定	检测输入电压是否超出规定范围
ACDC异常	1）输入电压存在周期性缺失 2）输出瞬间过流 3）内部模块损坏	1）检测输入电压稳定性 2）移除负载 3）致电客服协助维修
DCDC异常	1）输入电压存在周期性缺失 2）输出瞬间过流 3）内部模块损坏	1）检测输入电压稳定性 2）移除负载 3）致电客服协助维修

8. 通信协议

注意：在使用本机与PC机进行通信时，必须要保证：

1、本机RS232/RS485地址设置与上位机所选地址一致！

2、本机RS232/RS485波特率设置与上位机所选波特率一致！

3、上位机按照“下传命令数据格式”发送命令！本机有LSP3.0和SCPI两类通讯标准，请选用其中一种并将本机系统设置下通讯协议选项内容选择一致。

否则通信将不能实现！

I.1硬件接口标准

1、配置为RS-232接口，并适用RS-232通信标准。

2、本机接口为RS232/RS485时通信波特率可手动设置为1200、9600、19200、38400，默认设置为38400。

3、数据帧格式为：1位启始位、8位数据位、1位停止位，共10位。

I.2 LSP3.0通讯协议

I.2.1 LSP3.0通信标准

1、本机地址可任意手动设置，其范围为1~255。

2、本测量仪通信分为接受信息和发送信息两类，其信息统一格式如下：

帧头	总字节数	从机地址	命令	命令	命令	校验和	帧尾
帧头	总字节数	从机地址	种类	命令字	参数	校验和	帧尾
0x7B	XX	X	X	X	XXXXX	X	0x7D

帧头：1字节，固定为0x7B，即‘{’的ASCII码。

总字节数：2字节，数值为帧头+总字节数+从机地址+命令种类+命令字+命令参数+校验和+帧尾的字节个数之和，高字节在前，低字节在后。

地址：1字节，为本机通信地址。0x00作为特殊的地址码用于广播，但只能执行除查询外的其他控制、设置调试类指令,但不做应答。

命令：占用字节长度不等，其每条命令长度见“通信命令说明”。

校验和：1字节（16进制数），是对所发送数据校验的结果。校验采用水平校验，即字节数+从机地址+命令的和，取低位字节为校验和。

帧尾：1字节，固定为0x7D，即‘}’的ASCII码。

数据格式：所有数据均为16进制数据，高位在前，低位在后。如2字节数据：300.0V，单位0.1V则实际为3000（数值除以最小单位）的16进制0BB8，-424.2V单位0.1V实际数值为-4242的16进制 EF6E。

I.2.2 LSP3.0通信命令一览

命令类	命令码	命令字	功能含义
控制类	0x0F	0x00	停止
控制类	0x0F	0xFF	启动
控制类	0x0F	0x01	停止触发
控制类	0x0F	0xFE	触发
控制类	0x0F	0x02	暂停
控制类	0x0F	0x0B	继续
设置类	0x5A	0x15	常规参数设置
设置类	0x5A	0x16	设置序列模式
设置类	0x5A	0x17	设置脉冲模式
设置类	0x5A	0x18	设置谐波模式
设置类	0x5A	0x19	设置间谐波模式
设置类	0x5A	0x1A	设置步进模式
设置类	0x5A	0x1B	设置谐波测量模式
设置类	0x5A	0x20	设置输出模式
设置类	0x5A	0x41	设置常规参数
设置类	0x5A	0x40	设置常规更多参数
设置类	0x5A	0x51	设置序列参数
设置类	0x5A	0x29	设置序列更多参数
设置类	0x5A	0x2B	设置脉冲参数
设置类	0x5A	0x2A	设置脉冲更多参数
设置类	0x5A	0x2D	设置步进参数
设置类	0x5A	0x2C	设置步进更多参数
设置类	0x5A	0x61	设置谐波组
设置类	0x5A	0x62	设置谐波参数
设置类	0x5A	0x64	设置谐波更多参数
设置类	0x5A	0x32	设置间谐波参数
设置类	0x5A	0x70	设置谐波测量参数
设置类	0x5A	0x80	输出限值参数设置
设置类	0x5A	0x81	输出保护参数设置
设置类	0x5A	0x82	输出波形参数设置
设置类	0x5A	0x83	输出其他参数设置
设置类	0x5A	0x90	系统状态设置
查询设置类	0xA5	0x20	查询输出模式
查询设置类	0xA5	0x41	查询常规参数
查询设置类	0xA5	0x40	查询常规更多参数
查询设置类	0xA5	0x51	查询序列参数
查询设置类	0xA5	0x29	查询序列更多参数
查询设置类	0xA5	0x2B	查询脉冲参数
查询设置类	0xA5	0x2A	查询脉冲更多参数
查询设置类	0xA5	0x2D	查询步进参数
查询设置类	0xA5	0x2C	查询步进更多参数
查询设置类	0xA5	0x61	查询谐波合成方式
查询设置类	0xA5	0x62	查询谐波参数
查询设置类	0xA5	0x64	查询谐波更多参数
查询设置类	0xA5	0x32	查询间谐波参数
查询设置类	0xA5	0x70	查询谐波测量参数
查询设置类	0xA5	0x80	查询输出限值参数
查询设置类	0xA5	0x81	查询输出保护参数
查询设置类	0xA5	0x82	查询输出波形参数
查询设置类	0xA5	0x83	查询输出其他参数
查询设置类	0xA5	0x90	查询系统状态参数

注：618无对应谐波合成、谐波分析、间谐波功能通讯指令

I.2.3 LSP3.0通讯命令详解

I.2.3.1控制类命令（0x0F）

命令字：00H

命令作用：停止输出/停止测试

命令格式：0x7B XX X 0x0F 0x00 X 0x7D （8字节）

命令举例：7B 00 08 01 0F 00 18 7D

命令字：FFH

命令作用：启动输出/启动测试

命令格式：0x7B XX X 0x0F 0xFF X 0x7D （8字节）

命令举例：7B 00 08 01 0F FF 17 7D

命令字：01H

命令作用：停止触发

命令格式：0x7B XX X 0x0F 0x01 X 0x7D (8字节)

命令举例：7B 00 08 01 0F 01 19 7D

命令字：FEH

命令作用：触发

命令格式：0x7B XX X 0x0F 0xFE X 0x7D (8字节)

命令举例：7B 00 08 01 0F FE 16 7D

命令字：03H

命令作用：清除报警

命令格式：0x7B XX X 0x0F 0x03 X 0x7D (8字节)

命令举例：7B 00 08 01 0F 03 1B 7D

命令字：02H

命令作用：暂停

命令格式：0x7B XX X 0x0F 0x02 X 0x7D (8字节)

命令举例：7B 00 08 01 0F 02 1A 7D

命令字：FDH

命令作用：继续

命令格式：0x7B XX X 0x0F 0xFD X 0x7D (8字节)

命令举例：7B 00 08 01 0F FD 15 7D

I.2.3.2 查询类命令（0xF0）

命令字：EBH

命令作用：查询仪表状态/报警代码

命令格式：0x7B XX X 0xF0 0xEB X 0x7D (8字节)

命令举例：7B 00 08 01 F0 EB E4 7D

应答格式：0x7B XX X 0xF0 0xEB X XX (1字节状态+2字节数据信息）X 0x7D (11字节)

命令字：EDH

命令作用：查询仪表型号

命令格式：0x7B XX X 0xF0 0xED X 0x7D (8字节)

命令举例：7B 00 08 01 F0 ED E6 7D

应答格式：0x7B XX X 0xF0 0xED XXXXXXXXXXXXXXXX(16字节ASCII码,如” ANRGS015AG “）X 0x7D (24字节)

命令字：A4H

命令作用：查询输出测量值：电压、电流、频率、功率、峰值系数、电流峰值等，非启动态返回全0

命令格式：0x7B XX X 0xF0 0xA4 X 0x7D (8字节)

命令举例：7B 00 08 01 F0 A4 9D 7D

应答格式：0x7B XX X 0xF0 0xA4 XX XX XXXX XXX XX XXX XX XX XXX XXX XX XX XX XX XX XX(2字节混合电压单位0.01V;2字节混合电流单位0.1A;1字节有功符号位，3字节有功单位0.01W；3字节视在功率单位0.01VA；2字节功率因数单位0.01%；3字节频率单位0.001Hz;2字节交流电压单位0.01V；2字节交流电流单位为0.01A；3字节无功功率单位0.01W;3字节直流电压 单位0.01V;2字节直流电流 单位0.01A;2字节峰值因数单位0.01%，2字节峰值电压，单位0.01V；2字节峰值电流，单位0.01A；2字节浪涌电流，单位0.01A；2字节线电压，单位0.01V，后面2块相同）XXX XX XXX XXX XXX XX XX XX XXX XX XXX XXX XXX XX XX XX 0x7D (122字节)

命令字：71H

命令作用：查询谐波测量值：电压、电流、频率、功率、峰值系数、电流峰值等，非启动态返回全0

命令格式：0x7B XX X 0xF0 0x71 X 0x7D (8字节)

命令举例：7B 00 08 01 F0 71 6A 7D

应答格式：0x7B XX X F0 71 XX……XX XX XXX XX X 7D

数据码说明：

XX……XX	1-40次谐波，每次谐波两字节
XX	谐波含量
XXX	直流分量（三个字节）
XX	基波

I.2.3.3设置类命令（0x5A）

命令字：16H

命令作用：设置模式为序列，非执行/报警/急停态有效

命令格式：0x7B XX X 0x5A 0x16 X 0x7D (8字节)

命令举例：7B 00 08 01 5A 16 79 7D

命令字：17H

命令作用：设置模式为脉冲，非执行/报警/急停态有效

命令格式：0x7B XX X 0x5A 0x17 X 0x7D (8字节)

命令举例：7B 00 08 01 5A 17 7A 7D

命令字：18H

命令作用：设置模式为谐波，非执行/报警/急停态有效

命令格式：0x7B XX X 0x5A 0x18 X 0x7D (8字节)

命令举例：7B 00 08 01 5A 18 7B 7D

命令字：19H

命令作用：设置模式为间谐波，非执行/报警/急停态有效

命令格式：0x7B XX X 0x5A 0x19 X 0x7D (8字节)

命令举例：7B 00 08 01 5A 19 7C 7D

命令字：1AH

命令作用：设置模式为步进，非执行/报警/急停态有效

命令格式：0x7B XX X 0x5A 0x1A X 0x7D (8字节)

命令举例：7B 00 08 01 5A 1A 7D 7D

命令字：1BH

命令作用：设置模式为谐波测量

命令格式：0x7B XX X 0x5A 0x1B X 0x7D（18字节）

命令举例：7B 00 08 01 5A 1B 7E 7D

命令字：20H

命令作用：设置输出模式，非执行/报警/急停态有效

命令格式：0x7B XX X 0x5A 0x20 X(1字节输出模式) X 0x7D (9字节)

命令举例：7B 00 09 01 5A 20 01 85 7D (设置输出模式为AC)

命令字：41H

命令作用：常规参数设置

命令格式：0x7B XX X 0x5A 0x41 XX(2字节，交流电压0.00~300V) XXX(3字节 直流电压-424.2~424.2) XXX(3字节，频率30~100Hz) X 0x7D (16字节)

命令举例：7B 00 10 01 5A 41 55F0 000000 00C350 04 7D (设置交流电压220.00V，直流电压0.00V，频率50.000Hz)

命令字：40H

命令作用：常规更多参数设置

命令格式：0x7B XX X 0x5A 0x40 XX (2字节起始角度0~359.9°，单位0.1°) XX (2字节停止角度0~359.9°，单位0.1°) XXX (3字节交流转换率0.00~2000.00V,单位0.01V/ms) XXX (3字节直流转换率0.00~2000.00V,单位0.01V/ms) XXX (3字节频率转换率0.000~200.000Hz,单位0.001Hz/ms) XXX (3字节终止直流转换率0.00~2000.00V,单位0.01V/ms) X (1字节波形选择0~7) X (1字节模式选择，只在波形选择为钳制正弦波时作用0：AMP；1：THD) XX (2字节百分比，只在波形选择为钳制正弦波时作用AMP 0.0~100.0 THD 0.0~43.0) X (1字节波形组号，只在波形选择为内建波和自定义波形时作用1~30) X 0x7D（29字节）

命令举例：7B 00 1D 01 5A 40 0384 0A8C 000064 0003E8 0186A0 0186A0 00 00 00 00 00 72 7D (设置起始角度90.0°，终止角度270.0°，交流转换率1.00V/ms，直流转换率10.00V/ms，频率转换率100.000Hz/ms，终止直流转换率1000.00V/ms，波形选择0，模式0，百分比0，波形组号0)

命令字：51H

命令作用：序列参数设置

命令格式：0x7B XX X 0x5A 0x51 X (1字节步号) XX (2字节交流起始电压0.00~300.00V,单位0.01V) XX (2字节交流终止电压0.00~300.00V,单位0.01V) XXX (3字节直流起始电压 -424.20~424.20V,单位0.01V) XXX (3字节直流终止电压-424.20~424.20V,单位0.01V) XXX (3字节频率起始15.000~200.000Hz,单位0.001Hz) XXX (3字节频率终止15.000~200.000Hz,单位0.001Hz) X (1字节波形选择0~7) X (1字节波形组号，只在波形选择为内建波和自定义波形时作用1~30) XX (2字节步阶相位0.0~360.0°,单位0.1°) XXX (3字节运行长度 0.0-99999,单位ms) X 0x7D（32字节）

命令举例：7B 00 20 01 5A 51 01 01F4 00C8 000000 000000 00C350 00C350 02 00 0000 000064 16 7D(设置交流起始电压5.00V，交流终止电压2.00V，直流起止电压都为0.00V，起始频率50.000Hz,终止频率50.000Hz,波形选择序号2即正弦波，波形组号无效，起始角0.0度，运行时间100ms)

命令字：29H

命令作用：序列更多参数设置

命令格式：0x7B XX X 0x5A 0x29 X (1字节触发方式 0：自动 1：手动) X (1字节长度单位 0：时间 1：计数) X (1字节阶段继续 0：禁止 1：使能) XX(2字节运行次数)X 0x7D（13字节）

命令举例：7B 00 0D 01 5A 29 00 00 00 0009 9A 7D (设置触发方式自动，长度单位时间，阶段继续禁止,运行次数9)

命令字：2BH

命令作用：脉冲参数设置

命令格式：0x7B XX X 0x5A 0x2B XX (2字节交流电压0.00~300.00V,单位0.01V) XXX (3字节直流电压 -424.20~424.20V,单位0.01V) XXX (3字节频率15.000~200.000Hz,单位0.001Hz) XX (2字节起始角度0.0~360.0°,单位0.1°) XX (2字节占空比0.0~100.0%,单位0.1%) X (1字节波形选择0~7) X (1字节波形组号，只在波形选择为内建波和自定义波形时作用1~30) XXX (3字节运行长度 0.0-99999,单位ms) X 0x7D（25字节）

命令举例：7B 00 19 01 5A 2B 55F0 0055F0 00C350 0000 0000 00 00 0003E8 27 7D (设置交流电压220.00V，直流电压220.00V，频率50.000Hz，起始角度0.0°，占空比0.0%，波形选择0，波形组号0，周期1000ms)

命令字：2AH

命令作用：脉冲更多参数设置

命令格式：0x7B XX X 0x5A 0x2A X (1字节触发方式 0：自动 1：手动) XX(2字节运行次数) X 0x7D（11字节）

命令举例：7B 00 0B 01 5A 2A 00 0001 91 7D (设置触发方式自动,运行次数为1)

命令字：2DH

命令作用：步进参数设置

命令格式：0x7B XX X 0x5A 0x2D XX (2字节交流电压 0.00~300.00V,单位0.01V) XX (2字节交流差 0.00~300.00V,单位0.01V) XXX (3字节直流电压 -424.20~424.20V,单位0.01V) XXX (3字节直流差 -424.20~424.20V,单位0.01V) XXX (3字节频率15.000~200.000Hz,单位0.001Hz) XXX (3字节频率差15.000~200.000Hz,单位0.001Hz) XX (2字节起始角度0.0~360.0°,单位0.1°) X (1字节波形选择0~7) X (1字节波形组号，只在波形选择为内建波和自定义波形时作用1~30) XX (2字节运行次数0~999) XXX (3字节步阶时间 0.0-99999,单位ms) X 0x7D（33字节）

命令举例：7B 00 21 01 5A 2D 0000 00C8 000000 000000 00C350 000000 0000 02 00 0002 000064 EC 7D(设置交流起始电压0.00V，交流电压差值2.00V，直流起始电压0.00V，直流电压差0.00V，起始频率50.000Hz,频率差0.000Hz,波形选择序号2即正弦波，波形选择组号0，运行次数2，运行时间100ms)

命令字：2CH

命令作用：步进更多参数设置

命令格式：0x7B XX X 0x5A 0x2C X (1字节触发方式 0：自动 1：手动) X 0x7D（9字节）

命令举例：7B 00 09 01 5A 2C 00 90 7D (设置触发方式自动)

命令字：61H

命令作用：设置谐波合成方式

命令格式：0x7B XX X 0x5A 0x61 X (1字节合成方式) X 0x7D（9字节）

命令举例：7B 00 09 01 5A 61 01 C6 7D (设置合成方式为0)

命令字：64H

命令作用：谐波参数设置

命令格式：0x7B XX X 0x5A 64 X(1字节组号)X (1字节步号) XX (2字节幅值/百分比2~10次0~90.0V/30.0%；11~20次60.0V/30.0%；21~40次30.0V/30.0%；41~50次15.0V/30.0%单位0.1V/0.1%) XX (2字节角度0.0~360.0°,单位0.1°) X 0x7D（14字节）

命令举例：7B 00 0E 01 5A 64 00 02 01 2C 03 84 83 7D (设置组号为0步号为2的幅值30.0V，角度90.0°)

命令字：62H

命令作用：谐波更多参数设置

命令格式：0x7B XX X 0x5A 0x62 XX (2字节基波电压0.00~300.00V,单位0.01V) XXX (3字节基波频率15.000~200.000Hz,单位0.001Hz) XXX (3字节直流分量-424.20~424.20V,单位0.01V) XX (2字节起始角度0.0~360.0°,单位0.1°) X 0x7D（18字节）

命令举例：7B 00 12 01 5A 62 55 F0 00 C3 50 00 03 E8 03 84 99 7D (设置基波电压220.00V，频率50.000Hz，直流分量10.00V，起始角度90.0°)

命令字：32H

命令作用：间谐波参数设置

命令格式：0x7B XX X 0x5A 0x32 XXX (3字节开始频率15.000~3000.000Hz,单位0.001Hz) XXX (3字节结束频率15.000~3000.000Hz,单位0.001Hz) XX (2字节百分比0.00~30.00,单位0.01%) XXX (3字节扫描时间0.0-99999,单位ms) X 0x7D（19字节）

命令举例：7B 00 13 01 5A 60 00 EA 60 2D C6 C0 0B B8 00 03 E8 79 7D (设置开始频率60.000Hz，结束频率3000.000Hz，百分比30.00%，扫描时间1000ms)

命令字：70H

命令作用：谐波分析参数设置

命令格式：0x7B XX X 0x5A 0x70 X (1字节分析源 0：电压；1：电流) X (1字节基波频率 0：50.00Hz；1：60.00Hz) X (1字节分析方式 0：幅值；1：百分比) X (1字节显示方式 0：单次；1：连续) X 0x7D（12字节）

命令举例：7B 00 0C 01 5A 70 01 01 01 01 DB 7D (设置分析源为电流，基波频率为60.00Hz，分析方式为百分比1，显示方式为连续)

命令字：80H

命令作用：输出限值参数设置

命令格式：0x7B XX X 0x5A 0x80 XX (2字节交流电压限值0.00~300.00V,单位0.01V) XXX (3字节直流电压正限0.00~424.20V,单位0.01V) XXX (3字节直流电压负限-424.20~0.00V,单位0.01V) XXX (3字节频率限值15.000~200.000Hz,单位0.001Hz) X 0x7D（19字节）

命令举例：7B 00 13 01 5A 80 75 30 00 A5 A0 00 00 00 03 0D 40 28 7D (设置交流电压限值300.00V，直流电压正限424.00V，直流负限0.00V，频率限值200.000Hz)

命令字：81H

命令作用：输出保护参数设置

命令格式：0x7B XX X 0x5A 0x81 XX (1字节过流限值0~25V,单位A) X (1字节过流延时时间0~9,单位S) XXXX (2字节过载限值0~5000VA,单位VA) X 0x7D（15字节）

命令举例：7B 00 0F 01 5A 81 0019 09 00001388 A8 7D (设置过流限值0.25A，过流延时时间9S，过载限值50.00VA)

命令字：82H

命令作用：输出波形参数设置

命令格式：0x7B XX X 0x5A 0x82 X (A波形选择0~5) X (B波形选择0~5) X X (1字节*2：模式选择，只在波形选择为钳制正弦波时作用0：AMP；1：THD) XX XX (2字节*2：百分比，只在波形选择为钳制正弦波时作用AMP 0.0~100.0 THD 0.0~43.0) X X (1字节*2：波形组号，只在波形选择为内建波和自定义波形时作用1~30) X 0x7D（18字节）

命令举例：7B 00 12 01 5A 82 00 00 00 00 00 00 00 00 00 00 EF 7D

命令字：83H

命令作用：输出其他参数设置

命令格式：0x7B XX X 0x5A 0x83 X (1字节输出继电器 0：关 1：开) X(远程抑制 0：关 1：开) X(远程控制 0：关 1：开) XX(浪涌持续时间ms，0-999) X（61电压档位：0低档，1高档，2自动档）XX (浪涌开始时间ms,0-999),X(外部控制开关 0：关 1：开),X（外部控制方式 0：放大 1线性:） X 0x7D（18字节）

命令举例：7B 00 12 01 5A 83 01 00 00 0000 02 0000 00 00 F3 7D (输出继电器开，远端抑制关，远端控制关，浪涌持续时间0，电压档位自动，浪涌开始时间0，外部控制关，外部控制方式放大)

命令字：90H

命令作用：虚拟阻抗参数设置（61）

命令格式：0x7B XX X 0x5A 0x90 X (1字节虚拟阻抗开关 0：关 1：开) X (1字节电感值0-100，代表0.00-1.00mH) X (1字节电阻值0-100，代表0.00-1.00欧姆) X X （未使用）X 0x7D（13字节）

命令举例：7B 00 0D 01 5A 90 00 38 4e 00 00 7E 7D (虚拟阻抗关闭，电感值0.56mH，电阻值0.78欧姆)

I.2.3.4查询设置类命令（0xA5）

命令字：41H

命令作用：查询常规参数设置

命令格式：0x7B XX X 0xA5 0x41 X 0x7D（8字节）

命令举例：7B 00 08 01 A5 41 EF 7D

应答格式：0x7B XX X 0xA5 0x41 XX (2字节交流电压,单位0.01V) XXX (3字节直流电压,单位0.01V) XXX (3字节频率,单位0.001Hz) X 0x7D（16字节）

命令字：40H

命令作用：查询常规更多参数设置

命令格式：0x7B XX X 0xA5 0x40 X 0x7D（8字节）

命令举例：7B 00 08 01 A5 40 EE 7D

应答格式：0x7B XX X 0xA5 0x40 XX (2字节起始角度，单位0.1°) XX (2字节停止角度，单位0.1°) XXX (3字节交流转换率,单位0.01V/ms) XXX (3字节直流转换率,单位0.01V/ms) XXX (3字节频率转换率,单位0.001Hz/ms) XXX (3字节终止直流转换率,单位0.01V/ms) X (1字节波形选择) X (1字节模式选择，0：AMP；1：THD) XX (2字节百分比) X (1字节波形组号) X 0x7D（29字节）

命令字：51H

命令作用：查询序列参数设置

命令格式：0x7B XX X 0xA5 0x51 X（1字节步号）X 0x7D（9字节）

命令举例：7B 00 09 01 A5 51 00 00 7D

应答格式：0x7B XX X 0xA5 0x51 X (1字节步号) XX (2字节交流起始电压,单位0.01V) XX (2字节交流终止电压,单位0.01V) XXX (3字节直流起始电压,单位0.01V) XXX (3字节直流终止电压,单位0.01V) XXX (3字节频率起始,单位0.001Hz) XXX (3字节频率终止,单位0.001Hz) X (1字节波形选择) X (1字节波形组号) XX (2字节步阶相位,单位0.1°) XXX (3字节运行长度,单位ms) X 0x7D（32字节）

命令字：29H

命令作用：查询序列更多参数设置

命令格式：0x7B XX X 0xA5 0x29 X 0x7D（8字节）

命令举例：7B 00 08 01 A5 29 D7 7D

应答格式：0x7B XX X 0xA5 0x29 X (1字节触发方式 0：自动 1：手动) X (1字节长度单位 0：时间 1：计数) X (1字节阶段继续 0：禁止 1：使能)XX(2字节运行次数) X 0x7D（13字节）

命令字：2BH

命令作用：查询脉冲参数设置

命令格式：0x7B XX X 0xA5 0x2B X 0x7D（8字节）

命令举例：7B 00 08 01 A5 2B D9 7D

应答格式：0x7B XX X 0xA5 0x2B XX (2字节交流电压,单位0.01V) XXX (3字节直流电压,单位0.01V) XXX (3字节频率,单位0.001Hz) XX (2字节起始角度,单位0.1°) XX (2字节占空比,单位0.1%) X (1字节波形选择) X (1字节波形组号) XXX (3字节运行长度,单位ms) X 0x7D（32字节）

命令字：2AH

命令作用：查询脉冲更多参数设置

命令格式：0x7B XX X 0xA5 0x2A X 0x7D（8字节）

命令举例：7B 00 08 01 A5 2A D8 7D

应答格式：0x7B XX X 0xA5 0x31 X (1字节触发方式 0：自动 1：手动)XX(2字节运行次数) X 0x7D（11字节）

命令字：2DH

命令作用：查询步进参数设置

命令格式：0x7B XX X 0xA5 0x2D X 0x7D（8字节）

命令举例：7B 00 08 01 A5 2D DB 7D

应答格式：0x7B XX X 0xA5 0x2D XX (2字节交流电压,单位0.01V) XX (2字节交流差,单位0.01V) XXX (3字节直流电压,单位0.01V) XXX (3字节直流差,单位0.01V) XXX (3字节频率,单位0.001Hz) XXX (3字节频率差,单位0.001Hz) XX (2字节起始角度,单位0.1°) X (1字节波形选择) X (1字节波形组号) XX (2字节运行次数) XXX (3字节步阶时间,单位ms) X 0x7D（33字节）

命令字：2CH

命令作用：查询步进更多参数设置

命令格式：0x7B XX X 0xA5 0x2C X 0x7D（8字节）

命令举例：7B 00 08 01 A5 2C DA 7D

应答格式：0x7B XX X 0xA5 0x2C X (1字节触发方式 0：自动 1：手动)XX(2字节运行次数) X 0x7D（11字节）

命令字：61H

命令作用：查询谐波合成方式

命令格式：0x7B XX X 0xA5 0x61 X 0x7D（8字节）

命令举例：7B 00 08 01 A5 61 0F 7D

应答格式：0x7B XX X 0XA5 0x61 X (1字节合成方式) X 0x7D（9字节）

命令字：64H

命令作用：查询谐波参数设置

命令格式：0x7B XX X 0xA5 0x64 X 0x7D（10字节）

命令举例：7B 00 0A 01 A5 64 01 00 15 7D

应答格式：0x7B XX X 0xA5 0x64 X(1字节组号) X (1字节步号) XX (2字节幅值/百分比单位0.1V/0.1%) XX (2字节角度,单位0.1°) X 0x7D（14字节）

命令字：62H

命令作用：查询谐波更多参数设置

命令格式：0x7B XX X 0xA5 0x62 X 0x7D（10字节）

命令举例：7B 00 0A 01 A5 62 01 00 13 7D

应答格式：0x7B XX X 0xA5 0x62 XX (2字节基波电压,单位0.01V) XXX (3字节基波频率,单位0.001Hz) XXX (3字节直流分量,单位0.01V) XX (2字节起始角度,单位0.1°) X 0x7D（18字节）

命令字：32H

命令作用：查询间谐波参数设置

命令格式：0x7B XX X 0xA5 0x32 X 0x7D（8字节）

命令举例：7B 00 08 01 A5 32 E0 7D

应答格式：0x7B XX X 0xA5 0x32 XXX (3字节开始频率,单位0.001Hz) XXX (3字节结束频率,单位0.001Hz) XX (2字节百分比,单位0.01%) XXX (3字节扫描时间,单位ms) X 0x7D（19字节）

命令字：70H

命令作用：查询谐波分析参数设置

命令格式：0x7B XX X 0xA5 0x70 X 0x7D（8字节）

命令举例：7B 00 08 01 A5 70 1E 7D

应答格式：0x7B XX X 0xA5 0x70 X (1字节分析源 0：电压；1：电流) X (1字节基波频率 0：50.00Hz；1：60.00Hz) X (1字节分析方式 0：幅值；1：百分比) X (1字节显示方式 0：单次；1：连续) X 0x7D（12字节）

命令字：80H

命令作用：查询输出限值参数设置

命令格式：0x7B XX X 0xA5 0x80 X 0x7D（8字节）

命令举例：7B 00 08 01 A5 80 2E 7D

应答格式：0x7B XX X 0xA5 0x80 XX (2字节交流电压限值,单位0.01V) XXX (3字节直流电压正限,单位0.01V) XXX (3字节直流电压负限,单位0.01V) XXX (3字节频率限值,单位0.001Hz) X 0x7D（19字节）

命令字：81H

命令作用：查询输出保护参数设置

命令格式：0x7B XX X 0xA5 0x81 X 0x7D（8字节）

命令举例：7B 00 08 01 A5 81 2F 7D

应答格式：0x7B XX X 0xA5 0x81 X (1字节过流限值,单位A) X (1字节过流延时时间,单位S) XX (2字节过载限值,单位VA) X 0x7D（12字节）

命令字：82H

命令作用：查询输出波形参数设置

命令格式：0x7B XX X 0xA5 0x82 X 0x7D（8字节）

命令举例：7B 00 08 01 A5 82 30 7D

应答格式：0x7B XX X 0xA5 0x82 X (A波形选择0~5) X (B波形选择0~5) X X (1字节*2：模式选择0：AMP；1：THD) XX XX (2字节*2：百分比) X X (1字节*2：波形组号) X 0x7D（18字节）

命令字：83H

命令作用：查询输出其他参数设置

命令格式：0x7B XX X 0xA5 0x83 X 0x7D（8字节）

命令举例：7B 00 08 01 A5 83 31 7D

应答格式：0x7B XX X 0xA5 0x83 X (1字节输出继电器 0：关 1：开)X(1字节输出抑制0：关 1：开) X（远程控制 0：关 1：开）XX（浪涌持续时间ms 0-999）X(远端测量0：关 1：开)XX(浪涌开始时间ms 0-999)X(外部控制 0：关 1：开)X（外部控制方式 0：放大 1：线性） X 0x7D（18字节）

命令字：20H

命令作用：查询输出模式

命令格式：0x7B XX X 0XA5 0x20 X 0x7D (8字节)

命令举例：7B 00 08 01 A5 20 CE 7D

应答格式：0x7B XX X 0xA5 0x20 X (1字节输出模式 0：AC+DC 1：AC 2：DC)X 0x7D（9字节）

命令字：90H

命令作用：查询系统状态

命令格式：0x7B XX X 0XA5 0x90 X 0x7D (8字节)

命令举例：7B 00 08 01 A5 90 3E 7D

应答格式：0x7B XX X 0xA5 0x90 X X X 0 0 X 0x7D（9字节）

数据码说明：

X	模拟阻抗使能 0-关闭 1-开启
X	模拟电感，单位0.01mH
X	模拟电阻，单位0.01Ω
0	618/LSP-EMC系列电源不可用
0	618/LSP-EMC系列电源不可用

I.2.4 LSP3.0应答命令

当收到主机命令时给出相应应答，用以反映命令是否接受正确。其格式如下：

帧头	总字节数	从机地址	命令	命令	命令	校验和	帧尾
帧头	总字节数	从机地址	命令类型	命令字	参数	校验和	帧尾
0x7B	XX	X	X	X	XXXXX	X	0x7D

如果命令（不包含查询类命令）接收正确并执行，将返回相应的执行命令，参数返回为0x00。如果命令接受错误，将返回命令类型为0x99及接收到的命令字和相应错误代码，错误代码种类如下：

错误代码	错误信息	备注
0x01	校验和错误
0x02	命令类型错误	命令类型不在通信协议范围内
0x03	命令字错误	命令字不在通信协议范围内时
0x04	状态不符	当前的状态不允许执行接收到的命令时，应答该错误代码。
0x05	参数错误	参数无效或个数不符
0x06	保护报警	例如电源发生过流保护时，上位机发送设置电源输出电压的命令，电源要应答该错误代码
0x07	超量程范围	参数超出了当前的量程范围

I.3 SCPI通讯协议

I.3.1 SCPI通讯标准

I.3.1.1 常用符号

尖括号 < > 尖括号内容为参数缩写词（见I.3.1.2节）

分隔号 | 分隔号分割的两者选择其一的参数

方括号 [ ] 方括号内容为可选内容。如OUTP[:STATe]表示:STATe可以省略不写。

大括号 { } 大括号表示参数可以重复。<A>{<,B>}表示必须输入参数A，而参数B可以省略或输入一次或多次

I.3.1.2 数据格式

所有数据格式（包括发送和返回数据）均为ASCII。数据可以是数字或字串。

符号	说明	例
<NR1>	整数（无小数点）	123
<NR2>	带小数的数字	12.3
<NR3>	带小数和指数的数字	1.23E+2
<Boolean>	布尔参数，仅使用ON|OFF	ON|OFF
<CRD>	字节格式，字串最长字节为12个
<SRD>	字串格式

I.3.1.3 基本定义

指令树：

本机指令是以分层结构为基础，也称为树状系统。必须写明所有树节点上的指令。

程式表头：

程式表头是辨认指令的关键字。本机接收大小写字母均可。分为共同指令表头和仪器控制表头。

共同指令及查询表头：

共同指令的语法及查询表头在IEEE488.2有详细描述。前面有“*”的指令时共同指令。

仪器控制表头：

本机仪器控制表头，每一表头均有长和短两种格式。表头短格式以大写字母表示，其余表头以小写字母表示。

分隔符号：

当指令多于一个表头时，需要以冒号(:)来分隔。

表头和参数数据之间需要以空格( )来分隔。

多个指令在同一指令时，需要以分号(；)来分隔。

结束符(<PMT>)有以下三种:

(1)<END>:结束或者确认(EOI)

(2)<NL>：ASCII字符0x0A (10的16进制)

(3)<NL><END>：结束或者确认（EOI）加0x0A

注:EOI为GPIB接口方式，RS232方式为<NL>方式

I.3.1.4 树状命令说明

多个通讯指令可以在一条通讯命令中传送。第一个指令通常是指根节点。后续命令是指在通讯命令中与前一个指令相同的树阶层。冒号通讯指令前，表示头路径为根层。如：

OUTPut:PROTection:CLEar 所有冒号为命令分隔符号

OUTPut:PROTection:CLEar 仅第一个冒号为指定的根节点

OUTPut:PROTection:CLEar; :VOLT:AC 100 仅第三个冒号为指定的根节点

I.3.2 SCPI通讯指令一览

I.3.2.1 共同指令

*CLS 清除状态

*ESR？查询读取

*IDN? 查询公司名称、机器型号、主控版本号、显示版本号

*RST 恢复交流电源为初始状态，需要等待2-3秒后再进行其他操作

I.3.2.2共同指令详解

*CLS 清除状态

本指令清除些列暂存器

Questionable Status Event

*ESR？查询读取

Standard Event Status Event 寄存器

位	7	6	5	4	3	2	1	0
名称	PON	—	CME	EXE	DDE	QYE	—	OPC

CME = 指令错误

EXE = 执行错误

PON = 开机

DDE = 装置相关性的错误

OPC = 操作完成

QYE = 查询错误

*IDN? 查询公司名称、机器型号、主控版本号、显示版本号

*RST 恢复交流电源为初始状态，需要等待2-3秒后再进行其他操作

注：618无对应谐波合成、谐波分析、间谐波功能通讯指令

I.3.3 SCPI通讯命令详解

I.3.3.1 SYSTEM子系统

SYSTem

:ERRor?

:VERSion?

:INTernal?

:LOCal

:REMote

:DATE

:TIME

:MODule

:VERSion?

SYSTem:ERRor?

说明 :此命令查询命令解码常式的错误字串。

查询语法 :SYSTem:ERRor?

参数 :无

回送参数 :错误字串回应如下

0,”No error’	-113.”Undefined header”	-211,”Data stale’
-101,”Invalid character’	-121,”Invalid character in number’	-221,”Setting conflict”
-102,”Syntax error”	-123,”Numeric overflow’	-222,”Data out of range”
-103,”Invalid separator”	-124,”Too many digits”	-223.”Too much data”
-104,”Data type error”	-131,”Invalid suffix”	-224,”Self-test failed”
-105,”GET not allowed”	-141,”Invalid character data”	-225,”Too many errors”
-106,”Illegal parameter value”	-148,”Character data not allowed’	-226,”Data exceed Vpeakvalue”
-108.”Parameter not allowed”	-151,”Invalid string data”	-410,”INTERRUPTED
-109,”Missing parameter”	-158,”String data not allowed”	-430,”DEADLOCKED”
-112,”Programmnemonictoolong”	-203,”Command protected’	-440.”UNTERMINATED”

SYSTem:VERSion?

说明 :此查询要求辨识回收式电网模拟电源。

查询语法 :SYSTem:VERSion?

参数 :无

回送参数 :目前版本(XXXX)

SYSTem:LOCal

说明 :此命令仅可用于LAN与USB控制之下。若SYST:LOC已编程则

回收式电网模拟电源会设定于LOCAL状态，且前面板仍可使用。

查询语法 :无

参数 :无

回送参数 :无

SYSTem:REMote

说明 :此命令仅可用于LAN与USB控制之下。若SYST:REM已编程，

则回收式电网模拟电源会设定于REMOTE状态，且除了

“LOCAL/REMOTE”键外，前面板其他键皆无效。

查询语法 :无

参数 :无

回送参数 :无

SYSTem:DATE

说明 :此命令设定回收式电网模拟电源内即时时钟之日期©

查询语法 :SYSTem:DATE?

参数 :<year>,<month>,<day>

回送参数 :2023,01,01

SYSTem:TIME

说明 :此命令设定回收式电网模拟电源内即时时钟之时间(24H制)。

查询语法 :SYSTem:TIME?

参数 :<hour>,<minute>,<second>

回送参数 :20.30.01

SYSTem:VERSion:INTernal?[<n>]

说明 :此命令用于查询回收式电网模拟电源HOST子系统的版本。

查询语法 :SYSTem:VERSion:INTernal?[<n>]

参数 :<n>:选择HOST子系统，范围:1-2,1:DSP-CPU1,2:DSP-CPU2

回送参数 :目前版本(XX.XX)

SYSTem:MODule:VERSion?<n>[,<m>]

说明 :该命令用于查询回收式电网模拟电源内部功率模组子系统的版本。

查询语法 :SYSTem:MODule:VERSion?<n>[,<m>]

参数 :<n>:选择哪一相功率模组，range:1~3

<m>:选择功率模组之子系统，range:1-2,1:AD,2:DA

回送参数 :目前版本(XXXX)

I.3.3.2 INSTRUMENT子系统

INSTrument

:EDIT

:Couple

:NSELect

:SELect

:PHASe

:STATus?

INSTrument:EDIT

说明 :在一个具多相位的电源供应器中，以一个编程的命令同时设定所有的

相位是一件很方便的事。若已编程INST:EDIT ALL命令，该命令会被

送至所有相位。INST:EDIT EACH命令会取消EDIT ALL命令。

查询语法 :INSTrument:EDIT?

参数 :EACH ALL

回送参数 :无

INSTrument:COUPle

说明 :在一个具多相位的电源供应器中，以一个编程的命令同时设定所有的

相位是一件很方便的事。若已编程INST:COUP ALL命令，该命令

会被送至所有相位INST:COUP NONE命令会取消COUP ALL命令。

查询语法 :INSTrument COUPle?

参数 :NONE|ALL

回送参数 :无

INSTrument STATus?

说明 :此命令用于查询回收式电网模拟电源中各相功率模组的状态。

各相功率模组保护状态暂存器的位元组态

位置	15-10	9	8	7	6	5	4	3	2	1	0
状态	___	INHIBIT	OVP	INP	OCP	FAN	SHT	OTP	OPP	INT-DA	INT-AD

INHIBIT:远端触发输出停止(Remote Inhibit)

OVP :输出电压保护(Output Voltage Protection)

INP :市电输入保护(Line Input Protection)

OCP :过电流保护(Over Current Protection)

FAN :风扇故障

SHT :输出短路保护

OTP :过高保护(Over Temperature Protection)

OPP :过功率保护(Over Power Protection)

INT-DA:DC/AC功率模组保护

INT-AD:AC/DC功率模组保护

查询语法 :INSTrument:STATus?

回送参数 :0-511

INSTrument:STATus:AD?

说明 :此命令用于查询回收式电网模拟电源中各相AC/DC功率模组的状态。

查询语法 :INSTrument:STATus:AD?

回送参数 :0-4294967295(232-1)

Bit[n]	Description	Bit[n]	Description	Bit[n]	Description	Bit[n]	Description
0	AD_VDC_OVP	8	DD_VO_OVP_F	16	DD_IO_REG_OCP	24	AD_MODEL_RES_ERR
1	AD_VDC_UVP	9	DD_VO_UVP_F	17	AD_RLY_STARTFAIL	25	DD_SHORT
2	AD_VRS_OVP	10	AD_IR_OCP	18	AD_PWM_TOP_FAULT	26	AD_MEM_ERR
3	AD_VTR_OVP	11	AD IT OCP	19	AD_PWM_BOT_FAULT	27	DD_LLC_STARTFAIL
4	AD_VST_OVP	12	AD_IS_OCP	20	AD_AC_STARTFAIL	28	AD_VAC_UBL
5	AD_VRS_UVP	13	AD_Vd OVP	21	AD_PFC_STARTFAIL	29	DD_IP_OCP
6	AD_VTR_UVP	14	DD_IO_SRC_OCP	22	AD_HARD_ERR	30	AD_Vd_UVP
7	AD_VST_UVP	15	AD_OTP	23	DD_VO_UVP_S	31	AD_FRE_ERR

INSTrument:STATus:DA?

说明 :此命令用于查询回收式电网模拟电源中各相DCAC功率模组的状态。

查询语法 :INSTrument:STATus:DA?

回送参数 :0~4294967295(232-1)

Bit[n]	Description	Bit[n]	Description	Bit[n]	Description	Bit[n]	Description
0	DA_OCP	8	DA_HARD_ERR	16	DA_IC_OCP	24
1	DA_UUT_OVP_VLN	9	DA_PWM_R_FAULT	17	DA_VDAMP_OVP	25
2	DA_OVP	10	DA_PWM_L_FAULT	18	DA_OCP_S	26
3	DA_FW_PWM_SHORT	11	DA_OTP	19	DA_WIRE_LOSS	27
4	DA_UUT_OVP_VLL	12	DA_UUT_UVP	20		28
5	DA_OPP	13	DA_SHORT	21		29
6	DA_SENSE_FAULT	14	DA_UUT_OFP	22		30
7	DA_ISHARE_ERR_F	15	DA_UUT_UFP	23		31

I.3.3.3 FETCH和MEASURE子系统

FETCh | MEASure

[:SCALar]

:CURRent

:AC? 查询交流成份均方根值(rms)电流

:DC? 查询DC电流位准

:ACDC? 查询电流(AC+DC)均方根值

:AMPLitude:MAXimum? 查询峰值电流

:CREStfactor? 查询电流峰值因数

:INRush? 查询浪涌电流

:FREQuency? 查询频率

:POWer

:AC

[:REAL]? 查询真实功率

:APParent? 查询视在功率

:REACtive? 查询无效功率

:PFACtor? 查询功率因数

:TOTal? 查询总功率

:TOTal:APParent? 查询总视在功率

:VOLTage

:AC? 查询交流成份均方根值(rms)电压

:DC? 查询DC电压

:ACDC? 查询均方根值(rms)电压

:AMPLitude:MAXimum? 查询峰值电压

此命令可让使用者自回收式电网模拟电源透过二个量测命令MEASure and FETCh取得量测资料。在回送资料前MEASure会触发以取得新资料。FETCh会回送先前从量测缓冲区得到的资料。

FETCh [:SCALar]:CURRent:AC?

MEASure [:SCALar]:CURRent:AC?

说明 :這些查询命令会回送输出至输出端的交流成份均方根值电流。

查询语法 :FETCh:CURRent:AC?,

MEASure:CURRent:AC?

回送参数 :<NR2>

FETCh [:SCALar]:CURRent DC?

MEASure [:SCALar]:CURRent:DC?

说明 :這些查询命令会回送输出至输出端的DC电流。

查询语法 :FETCh:CURRent:DC?,

MEASure:CURRent:DC?

回送参数 :<NR2>

FETCh [:SCALar]CURRent:ACDC?

MEASure [:SCALar]CURRent:ACDC?

说明 :這些查询命令会回送输出至输出端的均方根值电流。

查询语法 :FETCh:CURRent:ACDC?,

MEASure:CURRent:ACDC?

回送参数 :<NR2>

FETCh [:SCALar]:CURRent:AMPLitude:MAXimum?

MEASure [:SCALar]:CURRent:AMPLitude:MAXimum?

说明 :這些查询命令回送峰值电流的绝对值。

查询语法 :FETCh:CURRent:AMPLitude:MAXimum?,

MEASure:CURRent:AMPLitude:MAXimum?

回送参数 :<NR2>

FETCh [:SCALar]:CURRent:CREStfactor?

MEASure [:SCALar]:CURRent:CREStfactor?

说明 :這些查询命令回送输出电流峰值因数，为峰值输出电流与均方根值

输出电流的比率。

查询语法 :FETCh:CURRent:CREStfactor?

MEASure:CURRent:CREStfactor?

回送参数 :<NR2>

FETCh [:SCALar]:CURRent:INRush?

MEASure [:SCALar]:CURRent:INRush?

说明 :這些查询命令会回送输出至输出端的浪涌电流。

查询语法 :FETCh:CURRent:INRush?

MEASure:CURRent:INRush?

回送参数 :<NR2>

FETCh [:SCALar]:FREQuency?

MEASure [:SCALar]:FREQuency?

说明 :這些查询命令回送输出频率以赫兹为单位。

查询语法 :FETCh:FREQuency?

MEASure:FREQuency?

回送参数 :<NR2>

FETCh [:SCALar]:POWer:AC[:REAL]

MEASure [:SCALar]:POWer:AC[:REAL]

说明 :這些查询命令回送在输出端输出以瓦特为单位的真实功率。

查询语法 :FETCh:POWer:AC?

MEASure:POWer:AC?

回送参数 :<NR2>

FETCh [:SCALar]:POWer:AC:APParent?

MEASure [:SCALar]:POWer:AC:APParent?

说明 :這些查询命令回送在输出端输出以伏安为单位的视在功率。

查询语法 :FETCh POWer:AC APParent?

MEASure:POWer:AC:APParent?

回送参数 :<NR2>

FETCh [:SCALar]:POWer:AC:REACtive?

MEASure [:SCALar]:POWer:AC REACtive?

说明 :這些查询命令回送在输出端输出以伏安为单位的无效功率。

无效功率计算方式如下:

VAR =sqrt(NAPPARENTPOWER2-REALPOWER2)

查询语法 :FETCh:POWer:AC:REACtive?

MEASure:POWer:AC:REACtive?

回送参数 :<NR2>

FETCh [:SCALar]:POWer AC:PFACtor?

MEASure [:SCALar]:POWer:AC:PFACtor?

说明 :這些查询命令回送在输出端输出的功率因素。功率因素计算方式如下:

PF=TRUE POWER/APPARENT POWER

查询语法 :FETCh:POWer:AC:PFACtor?

MEASure:POWer:AC:PFACtor?

回送参数 :<NR2>

FETCh [:SCALar]:POWer AC:TOTal?

MEASure [:SCALar]:POWer:AC:TOTal?

说明 :這些查询命令回送在3相输出端输出以瓦特为单位的真实功率总和。

查询语法 :FETCh:POWer:AC:TOTal?

MEASure:POWer:AC:TOTal?

回送参数 :<NR2>

FETCh [:SCALar]:POWer:AC:TOTal:APParent?

MEASure [:SCALar]:POWer:AC:TOTal:APParent?

说明 :這些查询命令回送在3相输出端输出以伏安为单位的视在功率总和。

查询语法 :FETCh:POWer:AC:TOTal:APParent?MEASure:POWer:AC:TOTal:APParent?

回送参数 :<NR2>

FETCh [:SCALar]:VOLTage:AC?

MEASure [:SCALar]:VOLTage:AC?

说明 :這些查询命令回送在输出端输出交流成份均方根值电压。

查询语法 :FETCh[:SCALar]:VOLTage:AC?

MEASure[:SCALar]:VOLTage:AC?

回送参数 :<NR2>

FETCh [:SCALar]:VOLTage:DC?

MEASure [:SCALar]:VOLTage:DC?

说明 :這些查询命令回送在输出端输出的DC合成输出电压。

查询语法 :FETCh[:SCALar]:VOLTage:DC?

MEASure[:SCALar]:VOLTage:DC?

回送参数 :<NR2>

FETCh [:SCALar]:VOLTage:ACDC?

MEASure [:SCALar]VOLTage ACDC?

说明 :這些查询命令回送在输出端输出均方根值电压。

查询语法 :FETCh[:SCALar]:VOLTage:ACDC?

MEASure[:SCALar]:VOLTage:ACDC?

回送参数 :<NR2>

FETCh [:SCALar]:VOLTage:AMPLitude:MAXimum?

MEASure [:SCALar]:VOLTage:AMPLitude:MAXimum?

说明 :這些查询命令回送峰值电压的绝对值。

查询语法 :FETCh:VOLTage:AMPLitude:MAXimum?,

MEASure:VOLTage:AMPLitude:MAXimum?

回送参数 :<NR2>

I.3.3.4 OUTPUT子系统

OUTPut

[:STATe]

:RELay

:SLEW

:VOLTage

:AC

:DC

:FREQency

:OFF

:VOLTage

:DC

:COUPling

:MODE

:PROTection

:CLEar

:STATe?

OUTPut [:STATe]

说明 :此命令启用或停用回收式电网模拟电源的输出。停用输出是设定

输出电压调幅为0伏特。

查询语法 :OUTPut[:STATe]?

参数 :OFF|ON

回送参数 :OFF|ON

OUTPut:RELay

说明 :此命令设定输出继电器开启或关闭。

查询语法 :OUTPut:RELay?

参数 :OFF|ON,ON设定回收式电网模拟电源的输出继电器为开启（闭路）

場，OFF设定回收式电网模拟电源的输出继电器（开路）。

回送参数 :OFF|ON

OUTPut:SLEW:VOLTage:AC

说明 :此命令设定交流输出电压改变时的回转率。

查询语法 :OUTPut:SLEW:VOLTage:AC?

参数 :<NR2>,有效范围为:0.01Vlms~2000.00Vlms

回送参数 :<NR2>

OUTPut:SLEW:VOLTage:DC

说明 :此命令设定直流输出电压改变时的回转率。

查询语法 :OUTPut:SLEW:VOLTage:DC?

参数 :<NR2>,有效范围为:0.01Vlms~2000.00Vlms

回送参数 :<NR2>

OUTPut:SLEW OFF:VOLTage:DC

说明 :此命令设定直流输出电压关闭时的回转率。

查询语法 :OUTPut:SLEW:OFF:VOLTage:DC?

参数 :<NR2>,有效范围为:0.01Vlms~2000.00Vlms

回送参数 :<NR2>

OUTPut:SLEW:FREQuency

说明 :此命令设定输出频率改变时的回转率。

查询语法 :OUTPut:SLEW:FREQuency?

参数 :<NR2>,有效范围:0.01Hzms~1000.00Hzms

回送参数 :<NR2>

OUTPut: COUPling

说明 :本指令选择输出信号的耦合设定。

查询语法 :OUTPut:COUPling?

参数 :AC|DC|ACDC

回送参数 :AC|DC|ACDC

OUTPut :MODE

说明 :此命令设定操作模态，“℉IXED”模态为一般操作模态。

查询语法 :OUTPut:MODE?

参数 :FIXED|LIST|PULSE|STEP|SYNTH|INTERHAR

回送参数 :FIXED|LIST|PULSE|STEP|SYNTH|INTERHAR

OUTPut:PROTection:CLEar

说明 :此命令在侦测到过电流(OCP)、过温(OTP)、过功率(OPP)或

远端抑制(R)时清除停 用输出的锁定。在锁定清除前，所

有产生错誤的情况必须先排除。

查询语法 :无

参数 :无

回送参数 :无

OUTPut:PROTection:STATe?

说明 :

各相功率模组保护状态暂存器的位元组态

位置	15-10	9	8	7	6	5	4	3	2	1	0
状态	___	INHIBIT	OVP	INP	OCP	FAN	SHT	OTP	OPP	INT-DA	INT-AD

INHIBIT:远端触发输出停止(Remote Inhibit)

OVP :输出电压保护(Output Voltage Protection)

INP :市电输入保护(Line Input Protection)

OCP :过电流保护(Over Current Protection)

FAN :风扇故障

SHT :输出短路保护

OTP :过温保护(Over Temperature Protection)

OPP :过功率保护(Over Power Protection)

INT-DA:DC/AC功率模组保护

INT-AD:AC/DC功率模组保护

查询语法 : OUTPut:PROTection:STATe?

回送参数 :0-511

I.3.3.5 SOURCE子系统

[SOURce:]

CURRent

:LIMit

:DELay

:INRush

:STARt

:INTerva

FREQency

[:{CW|IMMediate}]

:LIMit

VOLTage

[:LEVel][:IMMediate][:AMPLitude]

:AC

:DC

:LIMit

:AC

:DC

:PLUS

:MINus

POWer

:PROTection

FUNCtion

:SHAPe

:SHAPe

:A

:A

:MODE

:THD

:AMP

:B

:B

:MODE

:THD

:AMP

[SOURce:] CURRent:LIMit

说明 :此命令设定回收式电网模拟电源的均方根限电流供保护之用。

查询语法 :[SOURce:] CURRent:LIMit?

参数 :<NR2>,有效范围为:0.0~特定机型的最大电流规格（单位:A)

回送参数 :<NR2>

[SOURce:] CURRent:DELay

说明 :此命令设定触发过电流保护的延遲时间。

查询语法 :[SOURce:]CURRent:DELay?

参数 :<NR2>,有效范围为:0.0~3.0（单位:0.1秒）

回送参数 :<NR2>

[SOURce:] CURRent:INRush:STARt

说明 :此命令设定浪涌电流量测的起始时间。

查询语法 :[SOURce:]CURRent:INRush:STARt?

参数 :<NR2>,有效范围为:0~9999（单位:ms)

回送参数 :<NR2>

[SOURce:] CURRent:INRush:INTerval

说明 :此命令设定浪涌电流量测的间隔时间。

查询语法 :[SOURce:]CURRent:INRush:INTerval?

参数 :<NR2>,有效范围为:0~9999（单位:ms)

回送参数 :<NR2>

[SOURce:] CURRent:PROTection

说明 :此命令设定回收式电网模拟电源输出过电流保护的电流值。

查询语法 :[SOURce:]CURRent:PROTection?

参数 :<NR2>,有效范围为0.1~该型号对应最大可操作电流*1.05%（单位:A)

回送参数 :<NR2>

[SOURce:] FREQuency [:{CW|IMMediate}]

说明 :此命令设定回收式电网模拟电源的输出波形频率，以Hz为单位。

查询语法 :[SOURce:]FREQuency[:{CW|IMMediate}]?

参数 :<NR2>,有效范围为:30.00~100.00（单位:Hz)

回送参数 :<NR2>

[SOURce:]FREQuency:LIMit

说明 :此命令设定回收式电网模拟电源的输出频率Lit以限定频率设定的值。

查询语法 :[SOURce:]FREQuency:LIMit?

参数 :<NR2>,有效范围为:30.00~100.00（单位:Hz)

回送参数 :<NR2>

[SOURce:] POWer:PROTection

说明 :此命令设定回收式电网模拟电源的OPP保护之用。

查询语法 :[SOURce:]POWer:PROTection?

参数 :<NR2>,有效范围为:O.0~特定机型的最大功率规格（单位:W)

回送参数 :<NR2>

[SOURce:] VOLTage [:LEVel][:IMMediate][:AMPLitude]:AC

说明 :此命令设定AC合成输出电压，以伏特为单位。

查询语法 :[SOURce:]VOLTage[:LEVel][:IMMediate][:AMPLitude]:AC?

参数 :<NR2>,有效范围为:0.0~350.0

回送参数 :<NR2>

[SOURce:] VOLTage [:LEVel][:IMMediate][:AMPLitude]:DC

说明 :此命令设定DC合成输出电压，以伏特为单位。

查询语法 :[SOURce:]VOLTage [:LEVel][:IMMediate][:AMPLitude]:DC?

参数 :<NR2>，有效范围为-495~495

回送参数 :<NR2>

[SOURce:] VOLTage:LIMit:AC

说明 :此命令设定Vac Limit以限定Vac的值a

查询语法 :[SOURce:]VOLTage:LIMit:AC?

参数 :<NR2>,有效范围为:0.0~350.0（单位:V)

回送参数 :<NR2>

[SOURce:] VOLTage:LIMit:DC:PLUS

说明 :此命令设定Vdc Limit(+)以限定Vdc的值o

查询语法 :[SOURce:]VOLTage:LIMit:DC:PLUS?

参数 :<NR2>,有效范围为:-495~495（单位:）

PS:下限值不能小于Vdc Limit(-)

回送参数 :<NR2>

[SOURce:] VOLTage:LIMit:DC:MINus

说明 :此命令设定Vdc Limit()以限定Vdc的值。

查询语法 :[SOURce:] VOLTage:LIMit:DC:MINus?

参数 :<NR2>,有效范围为:-495~-495（单位:V)

PS:上限值不能大于Vdc Limit(+)

回送参数 :<NR2>

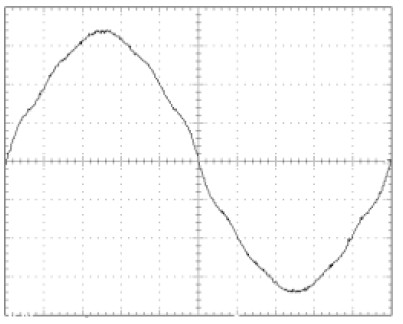

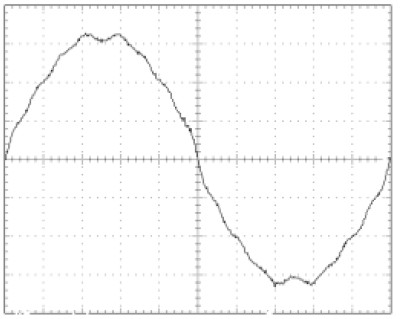

[SOURce:] FUNCtion:SHAPe

说明 :此命令指定波形缓冲区·回收式电网模拟电源的输出有两个缓冲区

使用者必须指定波形缓冲区A或B的内容。

查询语法 :[SOURce:]FUNCtion:SHAPe?

参数 :A|B|SINE|SQUA|TRIAN|CSIN|DST<01..30>|

回送参数 :A|B|SINE|SQUA|TRIAN|CSIN|DST<01..30>|USR<01..30>

[SOURce:] FUNCtion:SHAPe:A

说明 :此命令指定波形缓冲区A为使用波形。

查询语法 :[SOURce:]FUNCtion:SHAPe:A?

参数 :SINE|SQUA|TRIAN|CSIN|DST<01..30>|USR<01..30>

回送参数 :SINE|SQUA|TRIAN|CSIN|DST<01..30>|USR<01..30>

[SOURce:] FUNCtion:SHAPe:A:MODE

说明 :此命令选择模态值供波形缓冲区A中的削波使用。

查询语法 :[SOURce FUNCtion:SHAPe:A:MODE?

参数 :AMP|THD

回送参数 :AMP|THD

[SOURce:] FUNCtion:SHAPe:A:THD

说明 :此命令设定削波在波形缓冲区A中削去的THD百分比。

查询语法 :[SOURce:] FUNCtion:SHAPe:A:THD?

参数 :<NR2>,有效范围为:0%~43%

回送参数 :<NR2>

[SOURce:] FUNCtion:SHAPe:A:AMP

说明 :此命令设定削波在波形缓冲区A中削去的峰值百分比。

查询语法 :[SOURce:]FUNCtion:SHAPe:A:AMP?

参数 :<NR2>,有效范围为:0%~100%

回送参数 :<NR2>

[SOURce:] FUNCtion:SHAPe:B

说明 :此命令指定波形缓冲区B为使用波形。

查询语法 :[SOURce:]FUNCtion:SHAPe:B?

参数 :SINE|SQUA|TRIAN|CSIN|DST<01..30>|USR<01..30>

回送参数 :SINE|SQUA|TRIAN|CSIN|DST<01..30>|USR<01..30>

[SOURce:] FUNCtion:SHAPe:B:MODE

说明 :此命令选择模态值供波形缓冲区B中的削波使用。

查询语法 :[SOURce:FUNCtion:SHAPe:B:MODE?

参数 :AMP|THD

回送参数 :AMP|THD

[SOURce:] FUNCtion:SHAPe:B:THD

说明 :此命令设定削波在波形缓冲区B中削去的THD百分比。

查询语法 :[SOURce:]FUNCtion:SHAPe:B:THD?

参数 :<NR2>，有效范围为:0%~43%

回送参数 :<NR2>

[SOURce:] FUNCtion:SHAPe:B AMP

说明 :此命令设定削波在波形缓冲区B中削去的峰值百分比。

查询语法 :[SOURce:]FUNCtion:SHAPe:B:AMP?

参数 :<NR2>,有效范围为:0%~100%

回送参数 :<NR2>

I.3.3.6 CONFIGURE子系统

[SOURce :]

CONFigure

:INHibit

:EXTernal

:COUPling

:EXTON

:VOLTage

:SENSe

[SOURce:] CONFigure:INHibit

说明 :此命令设定Remote Inhibit功能.

查询语法 :[SOURce:]CONFigure:INHibit?

参数 :DISABLE|ENABLE

回送参数 :DISABLE|ENABLE

[SOURce:] CONFigure:EXTernal

说明 :本指令能夠设定是否启动External-V Reference功能。

查询语法 :[SOURce:]CONFigure:EXTernal?

参数 :OFF|ON

回送参数 :OFF|ON

[SOURce:] CONFigure:COUPling？

说明 :本指令设定External-V Reference为AC_AMPLIFIER或

DC_LEVEL来控制回收式电网模拟电源输出。

查询语法 :[SOURce:]CONFigure:COUPling?

参数 :AC|DC

回送参数 :AC|DC

[SOURce:] CONFigure:EXTON

说明 :此命令设定External ON/OFF控制功能。

查询语法 :[SOURce:]CONFigure:EXTON?

参数 :DISABLE|ENABLE

回送参数 :DISABLE|ENABLE

[SOURce:] CONFigure:VOLTage:SENSe

说明 :此命令设定输出电压量测位置。

查询语法 :[SOURce:]CONFigure:VOLTage:SENSe?

参数 :LOCAL|REMOTE

回送参数 :LOCAL|REMOTE

[SOURce:]CONFigure:AVERage

说明 :此命令用来设定测量值的平均次数。

查询语法 :[SOURce:]CONFigure:AVERage?

参数 :1|2|4|8|16|32

回送参数 :1|2|4|8|16|32

I.3.3.7 PHASE子系统

[SOURce:]

PHASe

:ON

:OFF

I.3.3.8 STATUS子系统

STATus

:OPERation

[:EVENt]?

:ENABle

:QUEStionable

:CONDition

[:EVENt]?

:ENABle

:NTRansition

:PTRansition

STATus:OPERation [:EVENt]?

说明 :此命令查询Operation Status暂存器。

查询语法 :STATus:OPERation[:EVENt]?

参数 :无

回送参数 :始终为零

STATus:OPERation:ENABle

说明 :此命令设定Operation Status Enable暂存器，该暂存器是自Operation

Status暂存器启用特定位元时的屏蔽。

查询语法 :STATus:OPERation:ENABle?

参数 :<NR1>,有效范围为:0~255

回送参数 :始终为零

STATus:QUEStionable:CONDition?

说明 :此查询命令回送Questionable Condition暂存器的值，它是一个唯读暂存器，保存回收式电网模电源即时的存疑状态。

查询语法 :STATus:QUEStionable:CONDition?

参数 :NONE

回送参数 :<NR1>,有效范围为:0~511

STATus:QUEStionable[:EVENt]

说明 :此查询命令回送Questionable Event暂存器的值，它是一个唯读暂存器，

保存所有通过Questionable NTR和/或PTR过滤器的項目。若已设

定Service Request Enabled暂存器的QUES位元，且Questionable

Event暂存器>0，Status Byte暂存器的QUES亦被设定。

查询语法 :STATus:QUEStionable [:EVENt]?

参数 :NONE

回送参数 :<NR1>,有效范围为:0~511

STATus:QUEStionable:ENABle

说明 :此命令设定或读取Questionable Enable暂存器的值，该暂存器是自

Questionable Event暂存器启用特定位元以设定Status Byte暂存器之

存疑(QUES)位元时的屏蔽。

查询语法 :STATus:QUEStionable:ENABle?

参数 :<NR1>,有效范围为:0~511

回送参数 :<NR1>

STATus:QUEStionable:NTRansition

说明 :這些命令设定或读取暂存器的值。

這些暂存器的运作如同Questionable Enable和Questionable Event

暂存器間的極性过滤器，会导致下列的动作:

* 当Questionable NTR暂存器的一个位元设为1时，一个在

Questionable Condition暂存器的1至0转换回应位元会使该位元

在Questionable Event暂存器中被设定。

* 当Questionable PTR暂存器一个位元设为1时，一个在

Questionable Condition暂存器的1至0转换回应位元会使

该位元在Questionable Event暂存器中被定。

* 若在NTR和PTR暂存器中的二个相同位元皆设为0，则该位元

在Questionable Condition暂存器中无转换可设定Questionable

Event暂存器中的回应位元。

Questionable Status暂存器的位元组态

位置	15-10	9	8	7	6	5	4	3	2	1	0
状态	___	INHIBIT	OVP	INP	CP	FAN	SHT	OTP	OPP	INT-DA	INT-AD

INHIBIT:远端触发输出停止(Remote Inhibit)

OVP :输出电压保护(Output Voltage Protection)

INP :市电输入保护(Line Input Protection)

OCP :过电流保护(Over Current Protection)

FAN :风扇故障

SHT :输出短路保护

OTP :过高保护(Over Temperature Protection)

OPP :过功率保护(Over Power Protection)

INT-DA:DC/AC功率模组保护

INT-AD:AC/DC功率模组保护

查询语法 :STATus:QUEStionable:NTRansition ?

参数 :<NR1>,有效范围为:0-511

回送参数 :<NR1>

STATus:QUEStionable:PTRansition

说明 :這些命令设定或读取Questionable PTR暂存器的值。请参阅前一命的说明。

查询语法 :STATus:QUEStionable:PTRansition?

参数 :<NR1>,有效范围为:0~511

回送参数 :<NR1>

I.3.3.9 TRACE子系统

TRACe

:RMS

TRACe

说明 :此命令设定使用者定义的波形资料。须1024个资料点才能建立一个波形

周期。使用者须将资料正常化至最大点等于32767或最小点等于-32767。

语法 :TRACe <waveform_name>,<amplitude>{,<amplitude>}

参数 :<waveform_name:>:US<n>,n=1~6,<amplitude>:<NR1>,有效范围为:

-32767~32767。

范例 :TRACe US1 100 200…32767…500 800=1024点此命令约须1秒钟执行。

TRACe:RMS

说明 :此命令设定使用者波形的均方根值。使用者须计算1024个资料点的

均方根值。

语法 :TRACe:RMS <waveform_name>,<rms>

参数 :<waveform_name>:US<n>,n=1~6,<rms>:<NR1>,有效范围为:0~32767。

范例 :TRACe:RMS US1 27000

I.3.3.10 LIST子系统

[SOURce:]

LIST

:COUPling

:TRIG

:POINts?

:COUNt

:DWELI

:SHAPe

:BASE

:VOLTage

:AC

:STARt

:END

:DC

:STARt

:END

:FREQuency

:STARt

:END

:DEGRee

OUTPut

:MODE

TRIG

TRIG STATE?

[SOURce:] LIST:COUPling

说明 :此命令设定列表功能的模态。

查询语法 :[SOURce:]LIST COUPling?

参数 :ALL|NONE

回送参数 :ALL|NONE

[SOURce:] LIST:TRIG

说明 :此命令设定列表功能的触发型态。

查询语法 :[SOURce:LIST:TRIG?

参数 :AUTO|MANUAL|EXCITE

回送参数 :AUTO|MANUAL|EXCITE

[SOURce:] LIST:POINts?

说明 :此命令回送列表功能的有效序列数

查询语法 :[SOURce:]LIST:POINts?

参数 :None

回送参数 :<NR1>,有效范围为:0~100

[SOURce:] LIST:COUNt

说明 :此命令设定表列执行完成前的执行次数。

查询语法 :[SOURce:]LIST:COUNt?

参数 :<NR1>,有效范围为:0~65535

回送参数 :<NR1>

[SOURce:] LIST:DWELI

说明 :此命令设定列示点的静止时间顺序。

查询语法 :[SOURce:LIST:DWELI?

参数 :<NR2>,,<NR2>,有效范围为:0~99999999.9（单位:ms)

回送参数 :<NR2>,,<NR2>

[SOURce:] LIST:SHAPe

说明 :此命令设定波形缓冲区列表点数的顺序。

查询语法 :[SOURce:]LIST:SHAPe?

参数 :<arg>,<arg>,…,<arg>

<arg>:A|B|SINE|SQUA|TRIAN|CSIN|DST<01..30>|

USR<01.30>

回送参数 :<arg>,<arg>,…,<arg>

[SOURce:] LIST:BASE

说明 :此命令设定列表的时间基礎。

查询语法 :[SOURce:]LIST:BASE?

参数 :TIME|CYCLE

回送参数 :TIME|CYCLE

[SOURce:] LIST:VOLTage:AC:STARt

说明 :此命令设定AC起始电压列表点数的顺序。

查询语法 :[SOURce:]LIST:VOLTage:AC:STARt?

参数 :<NR2>,,<NR2>,有效范围为:0.0~350.0

回送参数 :<NR1>,,<NR2>

[SOURce:] LIST:VOLTage:AC:END

说明 :此命令设定AC结束电压列表点数的顺序。

查询语法 :[SOURce:]LIST:VOLTage:AC:END?

参数 :<NR2>,,<NR2>,有效范围为:0.0-350.0

回送参数 :<NR2>,,<NR2>

[SOURce:LIST:VOLTage:DC:STARt

说明 :此命令设定DC起始电压列表点数的顺序。

查询语法 :[SOURce:]LIST:VOLTage:DC:STARt?

参数 :<NR2>,,<NR2>，有效范围为:-495~495

回送参数 :<NR1>

[SOURce:] LIST:VOLTage:DC:END

说明 :此命令设定DC结束电压列表点数的顺序。

查询语法 :[SOURce:]LIST:VOLTage:DC:STARt?

参数 :<NR2>,,<NR2>,有效范围为:-495~495

回送参数 :<NR2>,.,<NR2>

[SOURce:] LIST:FREQuency:STARt

说明 :此命令设定起始频率列表点数的顺序。

查询语法 :[SOURce:]LIST:FREQuency:STARt?

参数 :<NR2>,,<NR2>，有效范围为:30.00~100.00（单位:Hz)

回送参数 :<NR2>,,<NR2>

[SOURce:] LIST:FREQuency:END

说明 :此命令设定结束频率列表点数的顺序。

查询语法 :[SOURce:]LIST:FREQuency:END?

参数 :<NR2>,,<NR2>,有效范围为:30.00~100.00（单位:Hz)

回送参数 :<NR2>,,<NR2>

[SOURce:] LIST:DEGRee

说明 :此命令设定相位角度列表点数的顺序©

查询语法 :[SOURce:]LIST:DEGRee?

参数 :<NR2>,,<NR2>,有效范围为:0.0~359.9

回送参数 :<NR2>,,<NR2>

OUTPut: MODE

说明 :此命令设定操作模态。

查询语法 :OUTPut:MODE?

参数 :FIXED|LIST|PULSE|STEP|SYNTH|INTERHAR

回送参数 :FIXED|LIST|PULSE|STEP|SYNTH|INTERHAR

TRIG

说明 :此命令在OUTPut:MODE LIST设定后的OFF或ON执行状态下

设定LIST模态。若使用者要更改参数，须定设定TRIG OFF然后设

定OUTPut:MODE FIXED。接着再次设定OUTPut:MODE LIST以

准备设定TRIG ON。

查询语法 :TRIG:STATE?

参数 :OFF|ON

回送参数 :OFF|RUNNING

I.3.3.11 PULSE子系统

[SOURce:]

PULSe

:VOLTage

:AC

:DC

:FREQuency

:SHAPe

:SPHase

:COUNt

:DCYCle

:PERiod

:TRIG

OUTPut

:MODE

TRIG

TRIG:STATE?

[SOURce:] PULSe:VOLTage:AC

说明 :此命令设定PULSE模态工作周期的AC电压。

查询语法 :[SOURce:] PULSE:VOLTage:AC?

参数 :<NR2>,有效范围为:0.0-350.0

回送参数 :<NR2>

[SOURce:] PULSe:VOLTage:DC

说明 :此命令设定PULSE模态工作周期的DC电压。

查询语法 :[SOURce:] PULSE:VOLTage:DC?

参数 :<NR2>,有效范围为:-495~495

回送参数 :<NR2>

[SOURce:] PULSe:FREQuency

说明 :此命令设定PU儿SE模态工作周期的频率。

查询语法 :[SOURce:]PULSE:FREQuency?

参数 :<NR2>，有效范围为:30.00~100.00（单位:Hz)

回送参数 :<NR2>

[SOURce:] PULSe:SHAPe

说明 :此命令设定PULSE模态的波形缓冲区。

查询语法 :[SOURce:]PULSE:SHAPe?

参数 :A|B|SINE|SQUA|TRIAN|CSIN|DST<01..30>|USR<01..30>

回送参数 :A|B|SINE|SQUA|TRIAN|CSIN|DST<01..30>|USR<01..30>

[SOURce:] PULSe:SPHase

说明 :此命令设定PULSE模态工作周期的起始相位角度。

查询语法 :[SOURce:]PULSE:SPHase?

参数 :<NR2>，有效范围为:0.0~359.9

回送参数 :<NR2>

[SOURce:] PULSe:COUNt

说明 :此命令设定执行puse的次数。

查询语法 :[SOURce:]PULSE:COUNt?

参数 :<NR2>，有效范围为:0~65535

回送参数 :<NR2>

[SOURce:] PULSe:DCYCle

说明 :此命令设定PULSE模态的工作周期。

查询语法 :[SOURce:]PULSE:DCYCle?

参数 :<NR2>，有效范围为:0%~100%

回送参数 :<NR2>

[SOURce:] PULSe:PERiod

说明 :此命令设定PULSE模态的周期。

查询语法 :[SOURce:]PULSE:PERiod?

参数 :<NR2>,有效范围为:0~99999999.9（单位:ms)

回送参数 :<NR2>

[SOURce:]PULSe:TRIG

说明 :此命令设定PULSE模态的触发型态。

查询语法 :[SOURce:]PULSe:TRIG?

参数 :AUTO|MANUAL|EXCITE

回送参数 :AUTO|MANUAL|EXCITE

OUTPut:MODE

说明 :此命令设定操作模态。

查询语法 :OUTPut:MODE?

参数 :FIXED|LIST|PULSE|STEP|SYNTH|INTERHAR

回送参数 :FIXED|LIST|PULSE|STEP|SYNTH|INTERHAR

TRIG

说明 :此命令在OUTPut:MODE PULSE设定后的OFF执行状态下设定

PULSE模态。若使用者要更改参数，必须设定TRIG OFF然后设定

OUTPut:MODE FIXED。接着再次设定OUTPut:MODE PULSE以

准备设定TRIG ON。

查询语法 :TRIG:STATE?

参数 :OFF|ON

回送参数 :OFF|RUNNING

I.3.3.10 STEP子系统

[SOURce:]

STEP

:VOLTage

:AC

:DC

:FREQuency

:SHAPe

:SPHase

:DVOLtage

:AC

:DC

:DFRequency

:DWELI

:COUNt

:TRIG

OUTPut

:MODE

TRIG

TRIG:STATE?

[SOURce:] STEP:VOLTage:AC

说明 :此命令设定STEP模态的起始AC电压。

查询语法 :[SOURce:]STEP:VOLTage:AC?

参数 :<NR2>,有效范围为:0.0~350.0

回送参数 :<NR2>

[SOURce:] STEP:VOLTage:DC

说明 :此命令设定STEP模态的起始DC电压。

查询语法 :[SOURce:]STEP:VOLTage:DC?

参数 :<NR2>,有效范围为:-495~495

回送参数 :<NR2>

[SOURce:] STEP:FREQuency

说明 :此命令设定STEP模态的起始频率。

查询语法 :[SOURce:]STEP:FREQuency?

参数 :<NR2>,有效范围为:30.00~100.00（单位:Hz)

回送参数 :<NR2>

[SOURce:]STEP:SHAPe

说明 :此命令设定STEP模态的波形缓冲区。

查询语法 :[SOURce:]STEP:SHAPe?

参数 :A|B|SINE|SQUA|TRIAN|CSIN|DST<01..30>USR<01..30>

回送参数 :A|B|SINE|SQUA|TRIAN|CSIN|DST<01..30>USR<01..30>

[SOURce:STEP:SPHase

说明 :此命令设定STEP模态的起始相位角度。

查询语法 :[SOURce:]STEP:SPHase?

参数 :<NR2>,有效范围为:0.0~359.9

回送参数 :<NR2>

[SOURce:] STEP:DVOLtage:AC

说明 :此命令设定每一步阶的AC电压变化。

查询语法 :[SOURce:]STEP:DVOLtage:AC?

参数 :<NR2>,有效范围为:-350.0-350.0

回送参数 :<NR2>

[SOURce:]STEP:DVOLtage:DC

说明 :此命令设定每一步阶的DC电压变化·

查询语法 :[SOURce:]STEP:DVOLtage:DC?

参数 :<NR2>，有效范围为:-495~495

回送参数 :<NR2>

[SOURce:]STEP:DFRequency

说明 :此命令设定每一步阶的频率变化。

查询语法 :[SOURce:]STEP:DFRequency?

参数 :<NR2>，有效范围为:-100.00~100.00（单位:Hz)

回送参数 :<NR2>

[SOURce:] STEP:DWELI

说明 :此命令设定每一步阶的静止时间。

查询语法 :[SOURce :STEP:DWELI?

参数 :<NR2>,有效范围为:0~99999999.9（单位:ms)

回送参数 :<NR2>

[SOURce:] STEP:COUNt

说明 :此命令设定步阶执行的次数。

查询语法 :[SOURce:]STEP:COUNt?

参数 :<NR2>,有效范围为:0~65535

回送参数 :<NR2>

[SOURce:] STEP:TRIG

说明 :此命令设定STEP模态的触发型态。

查询语法 :[SOURce:]STEP:TRIG?

参数 :AUTO|MANUAL

回送参数 :AUTO|MANUAL

OUTPut: MODE

说明 :此命令设定操作模态。

查询语法 :OUTPut:MODE?

参数 :FIXED|LIST|PULSE|STEP|SYNTH|INTERHAR

回送参数 :FIXED|LIST|PULSE|STEP|SYNTH|INTERHAR

TRIG

说明 :此命令在OUTPut:MODE STEP设定的OFF或ON执行模态下设

定STEP模态。若使用者要更改参数’必须设定TRIG OFF然后设

定OUTPut:MODE FIXED。接着再次设定OUTPut:MODE STEP

以准备设定TRIG ON。

查询语法 :TRIG:STATE?

参数 :OFF|ON

回送参数 :OFF|RUNNING

I.3.3.13 SYNTHESIS子系统

[SOURce:]

SYNThesis

:COMPose

:AMPLitude

:PHASe

:FUNDamental

:DC

:FREQuency

:SPHase

OUTPut

:MODE

TRIG

TRIG:STATE?

[SOURce:] SYNThesis:COMPose

说明 :本指令设定每个谐波阶的资料格式。

VALUE:绝对值。PERCENT:基本电压的百分率。使用者可编

程6个波形来执行·

查询语法 :[SOURce:]SYNThesis:COMPose?

参数 :VALUE1|VALUE2|VALUE3|

PERCENT1|PERCENT2|PERCENT3

回送参数 :VALUE1|VALUE2|VALUE3|

PERCENT1|PERCENT2|PERCENT3

[SOURce:]SYNThesis:AMPLitude

说明 :本指令设定每个谐波阶的振幅。最大位阶数为50。

询問语法 :[SOURce:]SYNThesis:AMPLitude?

参数 :<NR2>,,<NR2>

有效范围:

位阶	数值	百分比
2~10	0-90.0	0-30.00
11~20	0-60.0	0-20.00
21~30	0-30.0	0-10.00
31~40	0-30.0	0-10.00
41~50	0-15.0	0-5.00

回送参数 :<NR2>,,<NR2>

[SOURce:] SYNThesis:PHASe

说明 :本指令设定每个谐波阶的相位角。

查询语法 :[SOURce:]SYNThesis:PHASe?

参数 :<NR2>,,<NR2>有效范围:0.0~359.9

回送参数 :<NR2>,.,<NR2>

[SOURce:] SYNThesis:FUNDamental

说明 :本指令设定SYNTHESIS模式的基本交流电压。

查询语法 :[SOURce:] SYNThesis:FUNDamental?

参数 :<NR2>,有效范围:0.0~350.0回送参数:<NR2>

[SOURce:] SYNThesis:DC

说明 :本指令设定直流电压使SYNTHESIS模式的电压波形增加。

查询语法 :[SOURce:]SYNThesis:DC?

参数 :<NR2>,有效范围:-495~495

回送参数 :<NR2>

[SOURce:] SYNThesis:FREQuency

说明 :本指令设定SYNTHESIS模式的基频c

询問语法 :[SOURce:]SYNThesis:FREQuency?

参数 :50|60

回送参数 :50|60

[SOURce SYNThesis SPHase

说明 :本指令设定SYNTHESIS模式的起始相位角。

查询语法 :[SOURce:]SYNThesis:SPHase?

参数 :<NR2>,有效范围:0.0~359.9

回送参数 :<NR2>

OUTPut:MODE

说明 :本指令设定操作模式。设定OUTPut:MODE SYNTH之前，

使用者应先离开输出。

查询语法 :OUTPut:MODE?

参数 :FIXED|LIST|PULSE|STEP|SYNTH|INTERHAR

回送参数 :FIXED|LIST|PULSE|STEP|SYNTH|INTERHAR

TRIG

说明 :设定OUTPut:MODE SYNTH之后，本指令设定在OFF,ON执行

状态中的SYNTHESIS模式。若用户想要变更参数，需要设定TRIG

OFF然后OUTPut:MODE FIXED。然后再一次设定OUTPut:

MODE SYNTH,准备设定TRIG ON。

查询语法 :TRIG:STATE?

参数 :OFF|ON

回送参数 :OFF|RUNNING

I.3.3.14 TNTERARNONICS子系统

[SOURce:]

INTERHARmonics

:FREQuency

:STARt

:END

:LEVel

:DWELI

OUTPut

:MODE

TRIG

TRIG:STATE?

FETCh|MEASure

:INTERHARmonics

:FREQuency? 查询扫描频率

[SOURce:] INTERHARmonics:FREQuency:STARt

说明 :此命令设定INTERHARMONICS模态的扫描波形起始频率。

查询语法 :[SOURce:]INTERHARmonics:FREQuency:STARt?

参数 :<NR2>,有效范围为:0.01~3000.00（单位:Hz)

回送参数 :<NR2>

[SOURce:] INTERHARmonics:FREQuency:END

说明 :此命令设定INTERHARMONICS模态的扫描波形结束频率。

查询语法 :[SOURce:]INTERHARmonics:FREQuency:END?

参数 :<NR2>,有效范围为:0.01~3000.00（单位:Hz)

回送参数 :<NR2>

[SOURce:] INTERHARmonics:LEVel

说明 :此命令设定以百分比为基准的扫描波形r.m.s.幅度。

查询语法 :[SOURce:]INTERHARmonics:LEVel?

参数 :<NR2>，有效范围为:0%~30%于0.01Hz~500Hz

0%~20%于500.01Hz~1000Hz

0%~10%于1000.01Hz~2400Hz

0%~5%于 2400.01Hz~3000Hz

回送参数 :<NR2>

[SOURce:] INTERHARmonics:DWELI

说明 :此命令设定扫描波形的静止时间。

查询语法 :[SOURce:]INTERHARmonics:DWELI?

参数 :<NR2>，有效范围为:0.00~99999.99（单位:sec)

回送参数 :<NR2>

OUTPut:MODE

说明 :此命令设定操作模态。

查询语法 :OUTPut:MODE?

参数 :FIXED|LIST|PULSE|STEP|SYNTH|INTERHAR

回送参数 :FIXED|LIST|PULSE|STEP|SYNTH|INTERHAR

TRIG

说明 :此命令在OUTPut:MODE INTERHAR设定后的OFF、ON、PAUSE

或CONTINUE执行状态下设定INTERHARMONICS模态。若使用者

要更改参数，必须设定TRIG OFF然后设定OUTPut:MODE FIXED。

接着再次设定OUTPut:MODE INTERHAR以准备设定TRIG ON。

查询语法 :TRIG:STATE?

参数 :OFF|ON|PAUSE|CONTINUE

回送参数 :OFF|RUNNING|PAUSE

FETCh [:SCALar]:INTERHARmonics:FREQuency?

MEASure [:SCALar]:INTERHARmonics:FREQuency?

说明 :這些查询命令回送叠于基准电压上的扫描频率。

查询语法 :FETCh:INTERHARMonics:FREQuency?

MEASure:INTERHARMonics:FREQuency?

回送参数 :<NR2>

I.3.3.15 Harmonic Sense子系统

[SOURce:]

CONFigure

:HARMonic

:SOURce

:TIMES

:PARameter

:FREQuency

SENSe

:HARMonic

FETCh | MEASure

[:SCALar]

:HARMonic

:THD? 回送总和谐波失真的%·

:FUNDamental 回送基频。

:ARRay? 回送所有的谐波阶的振幅。

[SOURce:] CONFigure:HARMonic:SOURce

说明 :本指令设定谐波分析模式的测量电源。

查询语法 :[SOURce:]CONFigure:HARMonic:SOURce?

参数 :VOLT|CURR

回送参数 :VOLT|CURR

[SOURce:] CONFigure:HARMonic:TIMES

说明 :本指令设定谐波分析测量结果显示于LCD的方式。

SINGLE:当执行此方式时，显示器将保留测量资料。

CONTINUE:显示器将更新为新的测量资料。

查询语法 :[SOURce:]CONFigure:HARMonic:TIMES?

参数 :SINGLE|CONTINUE

回送参数 :SINGLE|CONTINUE

[SOURce:] CONFigure:HARMonic:PARameter

说明 :本指令设定每个谐波阶的资料格式。

查询语法 :[SOURce:]CONFigure:HARMonic:PARameter?

参数 :VALUE|PERCENT

回送参数 :VALUE|PERCENT

[SOURce:] CONFigure:HARMonic:FREQuency

说明 :本指令设定原始波形的基频。

查询语法 :[SOURce:]CONFigure:HARMonic:FREQuency?

参数 :50|60

回送参数 :50|60

SENSe:HARMonic

说明 :本指令设定谐波测量on/off。在每次新的找取或量测之前·必须执行

“ON”。约需3秒钟可得到结果。若使用者想要测量其他资料，参数

必须设定为“OFF”。

查询语法 :SENSe:HARMonic?

参数 :ON|OFF

回送参数 :ON|OFF

FETCh [:SCALar]:HARMonic:THD?

MEASure [:SCALar]HARMonic:THD?

说明 :這些查询指令回送总和谐失真的%。

查询语法 :FETCh:HARMonic:THD?

MEASure:HARMonic:THD?

回送参数 :<NR2>

FETCh [:SCALar]:HARMonic:FUNDamental?

MEASure [:SCALar]:HARMonic:FUNDamental?

说明 :這些查询指令回送输出电流或电压的基频。

查询语法 :FETCh:HARMonic:FUNDamental?

MEASure:HARMonicL:FUNDamental?

回送参数 :<NR2>

FETCh [:SCALar]:HARMonic:ARRay?

MEASure [:SCALar]:HARMonic:ARRay?

说明 :這些查询指令回送所有谐波阶的振幅。

查询语法 :FETCh:HARMonic:ARRay?

MEASure:HARMonic:ARRay?

回送参数 :<NR2>

9. I 内建波形

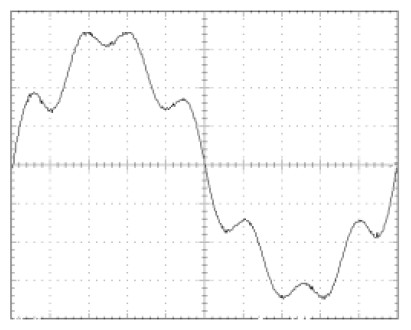

DST01：

谐波次数	百分比	相位
5	9.80	0
7	15.80	0
8	2.16	0

DST02：

谐波次数	百分比	相位
3	1.44	0
7	1.47	0
19	1.95	0

DST03：

谐波次数	百分比	相位
3	1.96	0
5	1.37	0
7	1.98	0
23	1.42	0
31	1.00	0

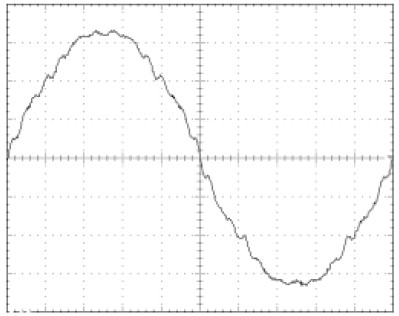

DST04：

谐波次数	百分比	相位
3	2.45	0
5	1.88	0
7	2.46	0
23	1.95	0
25	1.09	0
31	1.52	0
33	1.09	0

DST05：

谐波次数	百分比	相位
3	1.10	0
5	2.80	0
7	1.40	0
9	2.30	0
11	1.50	0

DST06：

谐波次数	百分比	相位
3	1.60	0
5	4.17	0
7	3.40	0
15	1.02	0
19	2.92	0

DST07：

谐波次数	百分比	相位
3	2.17	0
5	5.59	0
7	2.79	0
9	4.56	0
11	2.92	0
15	1.35	0
21	0.99	0

DST08：

谐波次数	百分比	相位
3	4.86	0
5	1.58	0
7	2.64	0
11	1.37	0
15	1.95	0
17	1.06	0

DST09：

谐波次数	百分比	相位
3	7.72	0
5	2.39	0
7	4.01	0
11	2.07	0
13	1.03	0
15	2.94	0
17	1.59	0
19	1.00	0
21	1.04	0
23	1.19	0
25	1.03	0

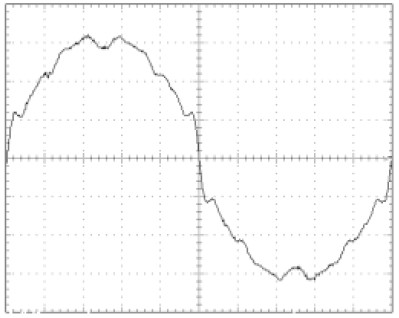

DST10：

谐波次数	百分比	相位
3	9.78	0
5	3.19	0
7	5.37	0
9	1.17	0
11	2.76	0
13	1.37	0
15	3.92	0
17	2.13	0
19	1.34	0
21	1.39	0
23	1.59	0
25	1.36	0

DST11：

谐波次数	百分比	相位
3	17.72	0

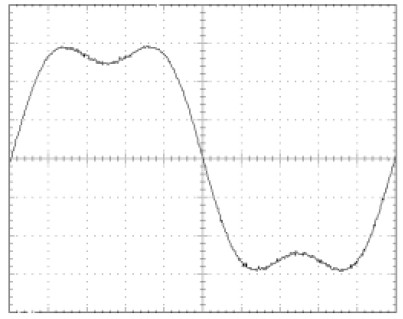

DST12：

谐波次数	百分比	相位
3	21.21	0

DST13：

谐波次数	百分比	相位
3	24.48	0

DST14：

谐波次数	百分比	相位
2	2.19	0
5	9.83	0
7	15.76	0
8	2.34	0

DST15：

谐波次数	百分比	相位
2	1.04	0
5	4.90	0
7	7.86	0
8	1.14	0

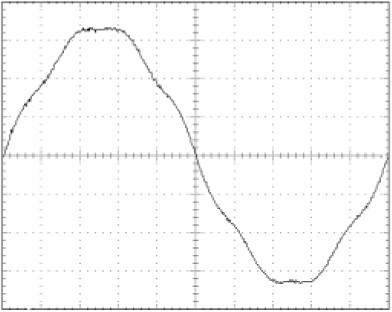

DST16：

谐波次数	百分比	相位
5	2.42	0
7	3.91	0

DST17：

谐波次数	百分比	相位
3	11.08	180
5	4.05	0
7	2.03	180
9	1.27	0

DST18：

谐波次数	百分比	相位
3	7.16	0
5	3.46	180

DST19：

谐波次数	百分比	相位
3	8.07	0
5	3.55	180
9	0.96	0
13	0.92	180

DST20：

谐波次数	百分比	相位
3	9.38	0
5	3.44	180
9	1.12	0
13	0.50	180

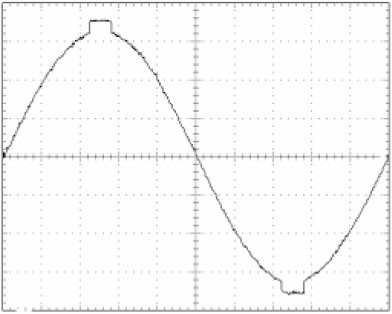

DST21：

谐波次数	百分比	相位
3	2.06	180
5	1.77	0
7	1.62	180
9	1.23	0
11	0.91	180
13	0.54	0
23	0.51	0
25	0.53	180

DST22：

谐波次数	百分比	相位
3	3.08	180
5	2.72	0
7	2.43	180
9	1.97	0
11	1.41	180
13	0.86	0
21	0.62	180
23	0.73	0
25	0.77	180
27	0.69	0
29	0.56	180

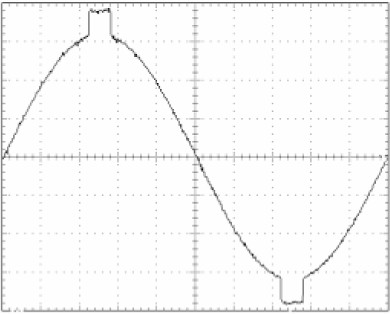

DST23：

谐波次数	百分比	相位
2	0.13	180
3	4.28	180
5	3.77	0
7	3.27	180
9	2.57	0
11	1.93	180
13	1.22	0
15	0.55	180
19	0.46	0
21	0.83	180
23	0.97	0
25	1.04	180
29	0.75	180

DST24：

谐波次数	百分比	相位
3	5.74	180
5	5.11	0
7	4.44	180
9	3.52	0
11	2.63	180
13	1.65	0
15	0.80	180
19	0.61	0
21	1.07	180
23	1.28	0
25	1.35	180
27	1.22	0
29	0.98	180

DST25：

谐波次数	百分比	相位
3	7.35	180
5	6.60	0
7	5.74	180
9	4.57	0
11	3.41	180
13	2.16	0
15	1.04	180
19	0.74	0
21	1.35	180
23	1.64	0
25	1.73	180
27	1.56	0
29	1.24	180

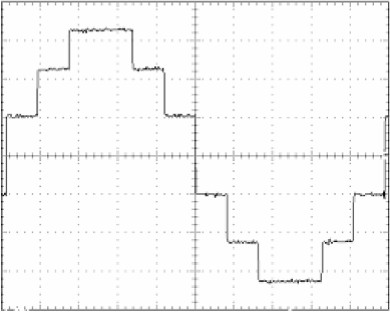

DST26：

谐波次数	百分比	相位
5	3.41	0
7	2.55	0
11	9.22	0
13	7.68	0
17	0.90	0
19	0.90	0
23	3.88	0
25	3.56	0
31	0.50	0
35	2.34	0
37	2.21	0

DST27：

谐波次数	百分比	相位
21	1.24	0
23	4.91	0
25	2.21	0

DST28：

谐波次数	百分比	相位
3	33.39	0
5	20.01	0
7	13.76	0
9	10.70	0
11	8.39	0
13	7.06	0
15	5.86	0
17	4.86	0
19	4.86	0
21	4.52	0
23	4.00	0
25	3.49	0
27	2.91	0
29	2.45	0
31	1.94	0
33	1.95	0
35	1.91	0
37	1.89	0
39	1.83	0

DST29：

谐波次数	百分比	相位
3	33.39	0
5	20.01	0
7	13.75	0
9	10.71	0
11	8.37	0
13	7.05	0
15	5.84	0
17	4.84	0
19	4.83	0
21	4.48	0
23	3.93	0
25	0.89	0
27	0.92	0
29	0.94	0
31	0.94	0
33	0.94	0
35	0.93	0
37	0.92	0
39	0.91	0

DST30：

谐波次数	百分比	相位
3	33.39	0
5	20.01	0
7	13.74	0
9	10.67	0
11	8.33	0
13	6.99	0
15	5.26	0
