1、开箱与设备基础认知

1.1 开箱检查

拆除设备包装时，需轻缓操作，避免使用尖锐工具划伤设备外壳。开箱后首先检查设备主体外观，确认无明显变形、凹陷、按钮无破损、松动。若发现设备或配件有异常，禁止通电使用，请及时联系我们。

1.2 系统组成及介绍

1.2.1 核心硬件组件

组件名称	型号	核心功能
分布光度计主机	LSG-1950	和光度探头一起，用于测试光度参数及其空间分布，如光强分布曲线等
近场光度探头	PM400C	适用于常规暗室，比如10米左右
标准灯	SLS-150W	用于给暗室（光度探头）定标
机柜	CASE-19	用于摆放角度控制仪功率计、DC和AC电源。内含电源接线板、RS485通讯盒等
角度控制仪	RT-200C	用于显示和控制分布光度计的角度。一般情况下不需要操作，使用软件控制即可
功率计	LS系列	测量样品电压、电流、功率、功率因数等电参数
DC电源	DC系列	为DC样品、标准灯、辅助灯提供稳定直流电源
AC电源	LSP系列	为AC样品提供稳定纯正弦波交流电源

1.2.2 软件、说明书及证书等

出货时，包含所有文件的下载链接已通过邮件形式发送，请及时下载。如错过邮件，也可主动与我们联系，以重新获得下载链接。包含软件、使用说明书、质保卡、标准灯校准证书等重要文件，以及其它相关文件。

2、注意事项

2.1 电气安全

系统需连接AC 220V±5%，频率50Hz/60Hz稳定电源，确保接地良好，接地电阻≤4Ω。禁止在电源接线松动、线缆破损的情况下使用设备。

2.2 环境安全

避免在湿度大于70%（无结露）、温度超出0-35℃的环境使用，最佳工作温度25±2℃

控制室及暗室均需保持干燥、通风、无粉尘、无腐蚀性气体，环境温度15-35℃，相对湿度≤85%；

避免设备靠近强磁场、强电场或腐蚀性气体；

2.3 暗室操作规范

2.3.1 暗室说明

请确认暗室完全按照我们提供的暗室图纸建造，若实际尺寸存在偏差，请及时与我方沟通并确认调整方案，以确保安装调试可以顺利进行以及测试结果的准确性；

暗室内部需要全部喷涂成哑光黑，即不反光的纯黑色，包含所有墙壁、天花板、地板、隔板、门等。照明灯、空调、电源开关等少量部件可能无法涂成黑色，只要不出现在分布光度计主机与光度探头之间的光路上即可；

设备安装调试好后，暗室内所有硬件的位置请不要挪动，包含主机底座、光度探头底座、光度探头方向、十字激光底座，否则可能会导致测试结果不准确；

暗室在投入使用时，请尽量保持其无尘状态；

确保暗室门关闭，且将暗室内部照明灯关闭时，无任何外部光线进入暗室。

2.3.2使用时

进入暗室时脱鞋或穿鞋套，避免携带灰尘进入暗室；

可将暗室内空调设置为25℃，调为微风模式，避免较大空气流动对测试结果产生影响；

样品灯具需安装牢固，避免测试过程中掉落损坏分布光度计主机；

分布光度计主机上请勿放置杂物，分布光度计旋转范围内请勿放置杂物，避免损坏分布光度计；

测试过程中需保持暗室密闭，避免外界光线干扰测试结果。

2.3.3 不使用时

不使用时保持暗室关闭，闲人免进，避免灰尘进入暗室。

2.4 标准灯操作规范

标准灯寿命为1年，仅在安装调试时用于暗室（光度探头）定标，若您暗室状态保持不变（内部涂层颜色、内部尺寸、硬件安装位置和方向等），则无需重新定标；

若您作为试验室，需要每年对暗室进行校准，可重新购买标准灯；

刚使用完的标准灯温度较高，禁止触碰，冷却10分钟后再放回灯盒；

避免标准灯灯泡表面沾染污渍，若有污渍则无法继续作为标准灯使用；

暗室内使用的标准灯为方向性标准灯，即其颜色、光强数据为特定方向的数据，请勿将标准灯灯泡从其支架上拆下，否则标准灯失效。

2.5 其它

本说明书中未提到的，请谨慎操作或与我们联系。

3、硬件组装

3.1 机柜设备组装

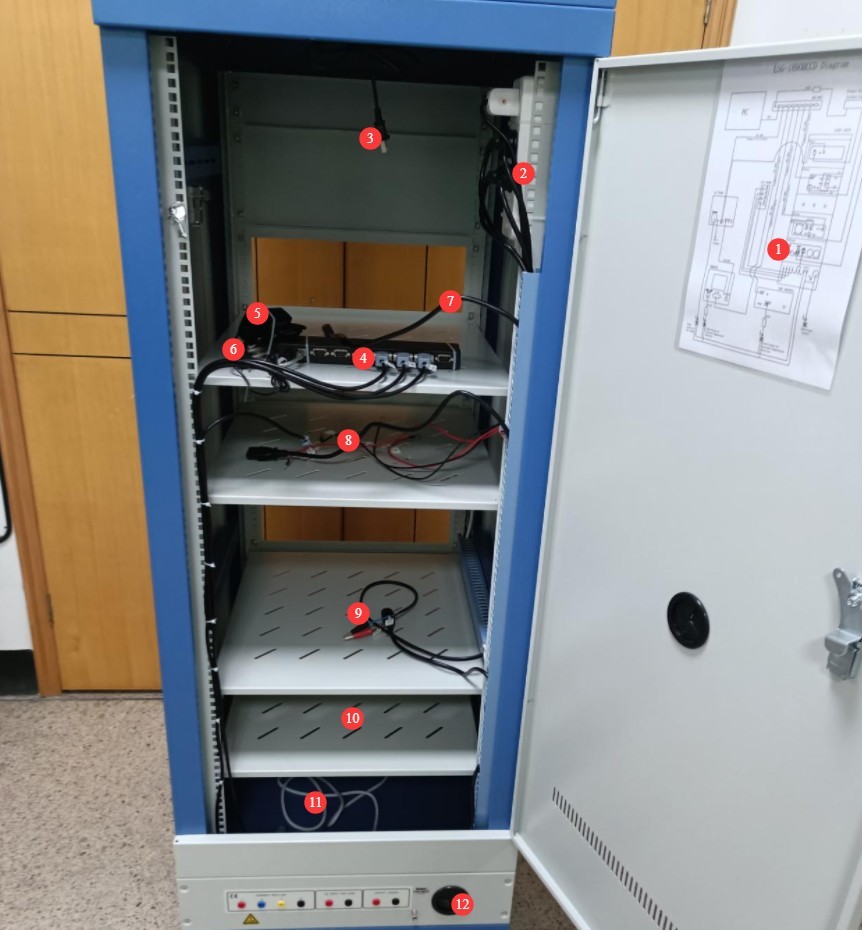

3.1.1 机柜介绍

将机柜放置在水平、稳固的工作台，四周预留足够操作空间。

编号	说明
①	接线图，请依据接线图组装设备
②	电源接线板，用于连接机柜内所有设备的电源线
③	散热风扇电源线，请连接至机柜内电源接线板
④	RS485通讯盒，用于连接所有设备的RS485通讯线
⑤	RS485通讯盒的电源适配器，请连接至机柜内电源接线板
⑥	RS485通讯盒的USB线，需要连接至电脑
⑦	RT-200C角度控制仪接线
⑧	LS系列功率计接线
⑨	DC电源接线
⑩	AC电源接线
⑪	机柜总电源线，用于给机柜内所有设备供电，将其从线孔②中穿出，等设备完全组装好后再连接至电源
⑫	线孔，可将总电源线由此穿出。注：总电源线插头为中国标准插头，您可能需要准备电源转换插头

图1

3.1.2 RT-200C安装

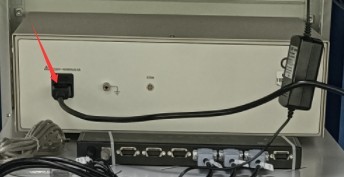

目前只需要连接其电源线。

图2

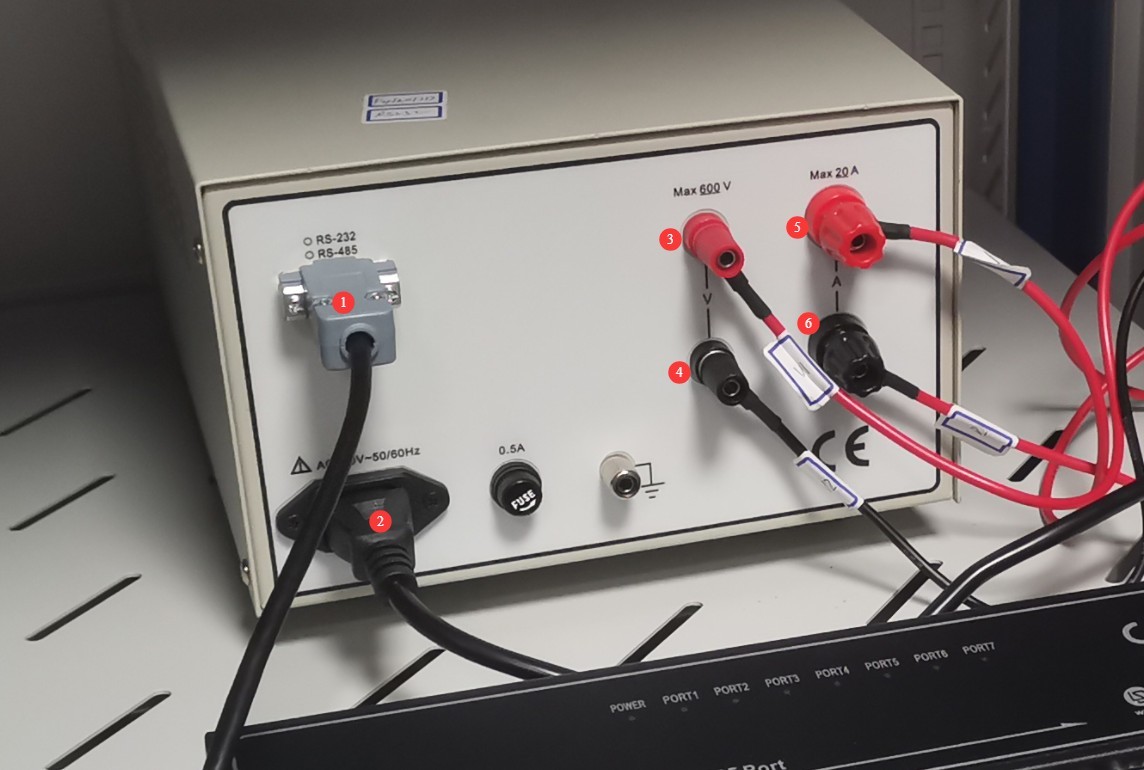

3.1.3 LS功率计安装

编号	说明
①	RS485通讯线连接，另一端已连接至机柜内RS485通讯盒
②	电源线连接，另一端已连接至机柜内电源接线板
③	V1测试线，连接至功率计电压V红色端子
④	V2测试线，连接至功率计电压V黑色端子
⑤	A1测试线，连接至功率计电流A红色端子
⑥	A2测试线，连接至功率计电流A黑色端子

图3

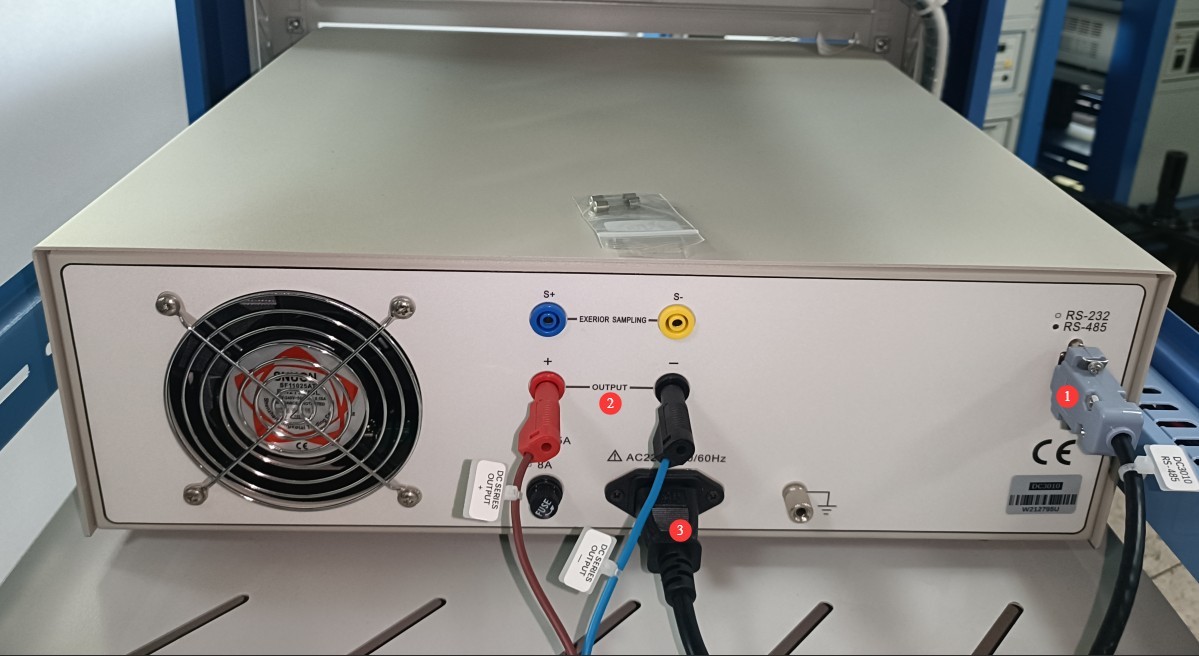

3.1.4 DC电源安装

编号	说明
①	RS485通讯线连接，另一端已连接至机柜内RS485通讯盒
②	DC电源输出线连接，注意正负极
③	电源线连接，另一端已连接至机柜内电源接线板

图4

3.1.5 AC电源安装

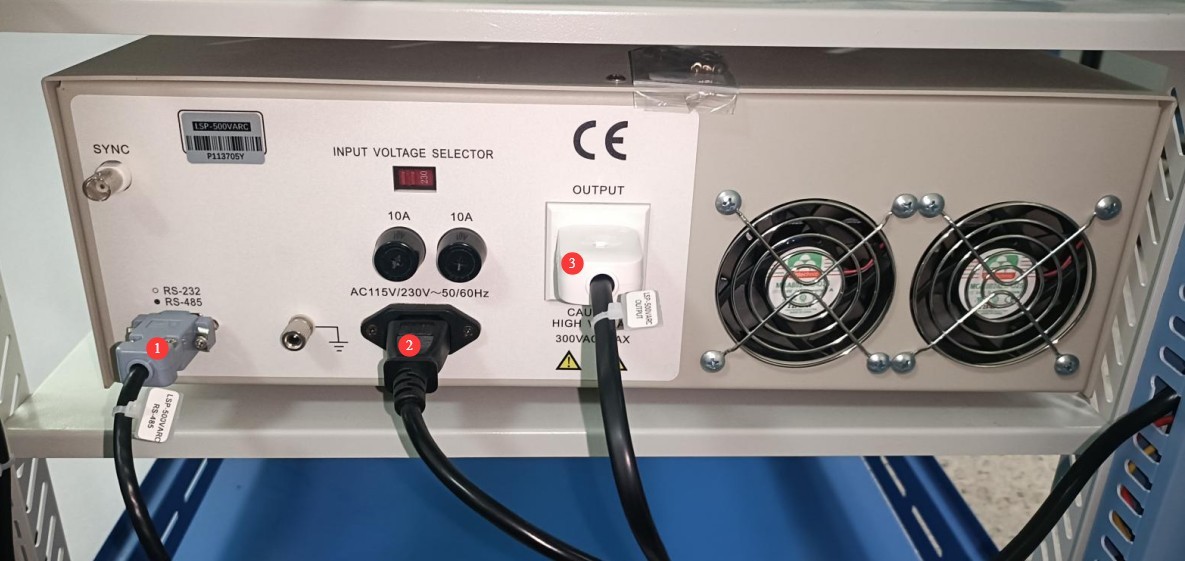

请在配件中找到如下AC电源输出线：

图5

编号	说明
①	RS485通讯线连接，另一端已连接至机柜内RS485通讯盒
②	电源线连接，另一端已连接至机柜内电源接线板

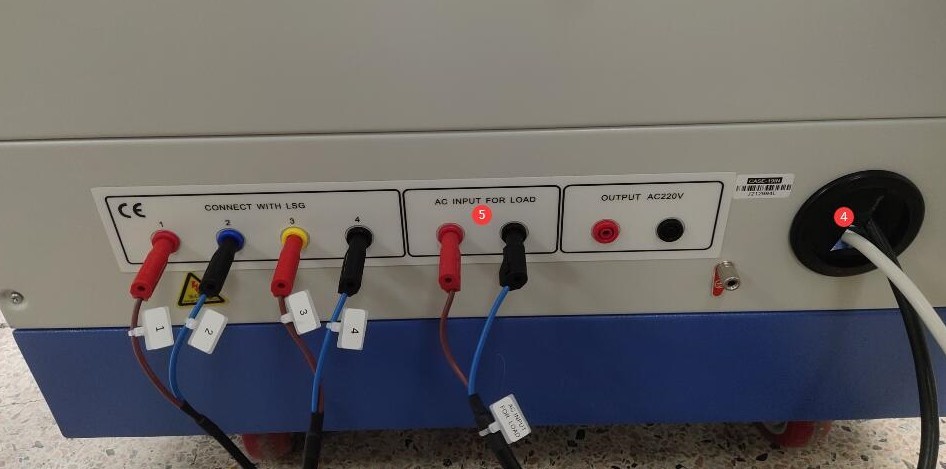

③	AC电源输出线，穿过线孔④连接至位置⑤
④	线孔
⑤	AC电源输出线，穿过线孔④连接至位置③

图6

图7

3.2 分布光度计主机和光度探头安装

3.2.1 主机

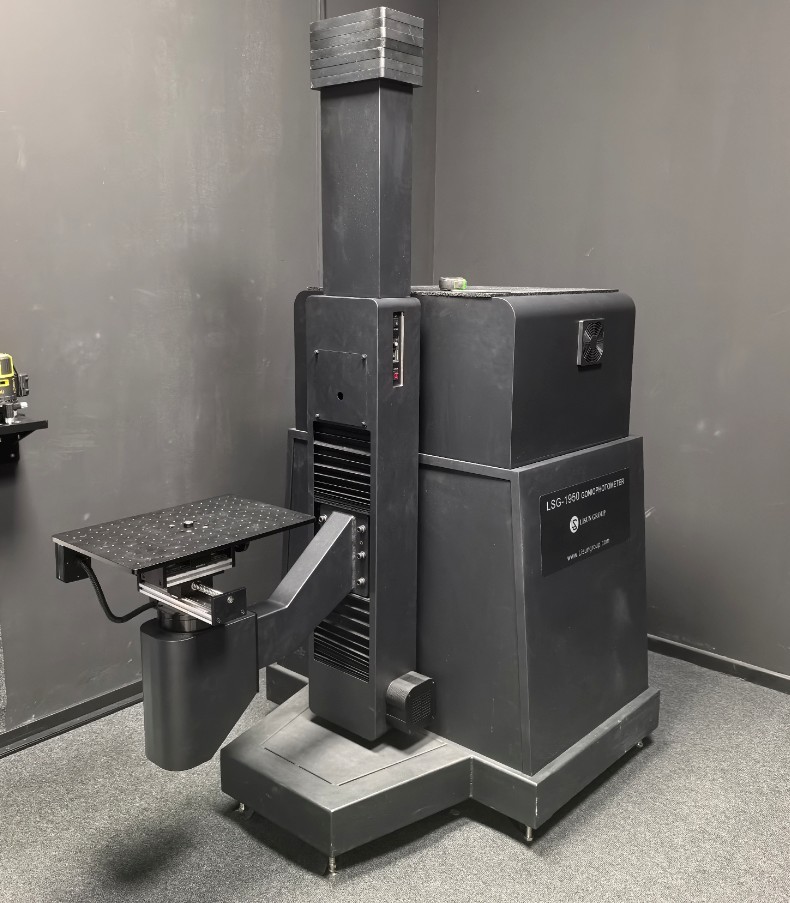

主机无需组装。主机底部有万向轮与脚杯，移动主机时，请将脚杯旋至离地，使用万向轮移动设备。将分布光度计依据暗室图纸，摆到正确的位置。使底座四边尽量与暗室墙面平行。

图8

然后请将分布光度计四个脚杯全部旋至与地面接触。

3.2.2 光度探头与探头支架组装

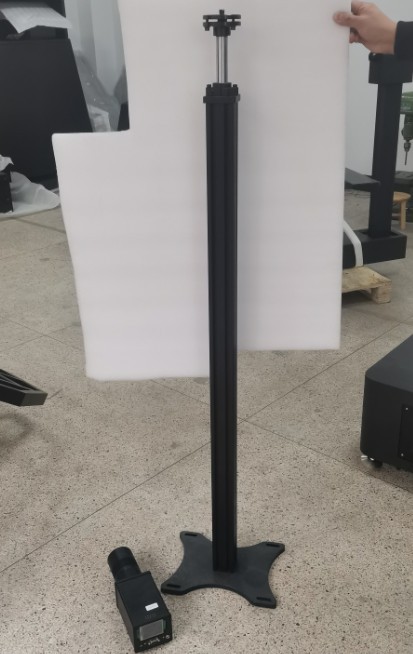

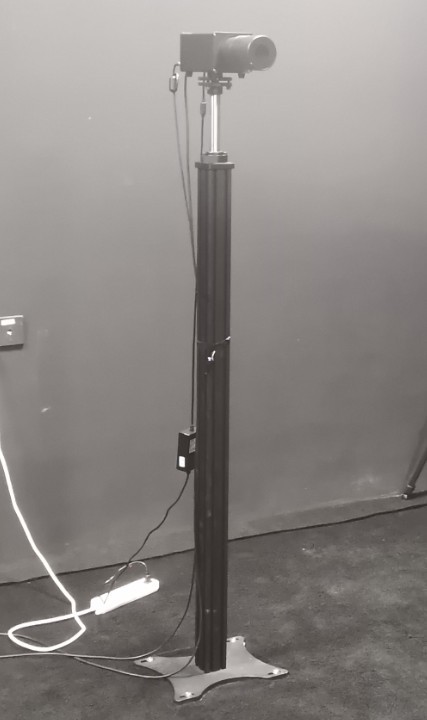

将光度探头与探头支架组装好，并依据暗室图纸摆放至合适位置，暂时不需要使用螺丝固定。

图9

图10

3.2.3 系统接线

编号	说明

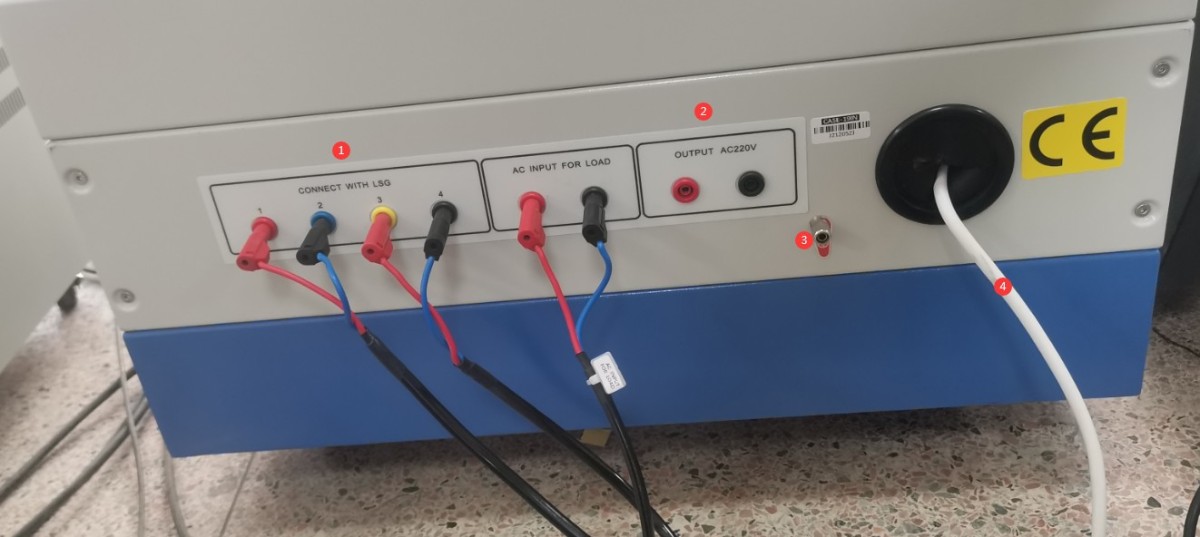

①	机柜①处四个接线端子连接至分布光度计⑩处，依数字一一对应即可
②	两个端子是与机柜内接线板相连接的，用于给暗室内所有设备供电，包含分布光度计，光度探头。这样，就可以方便的通过机柜电源开关来控制暗室的所有设备 注：也可直接用市电给暗室内设备供电
③	机柜接地端子，请使用导线连接至大地
④	机柜电源线，连接至220V 50/60Hz电源
⑤	分布光度计主机电源线
⑥	分布光度计接地端子，使用导线连接至大地

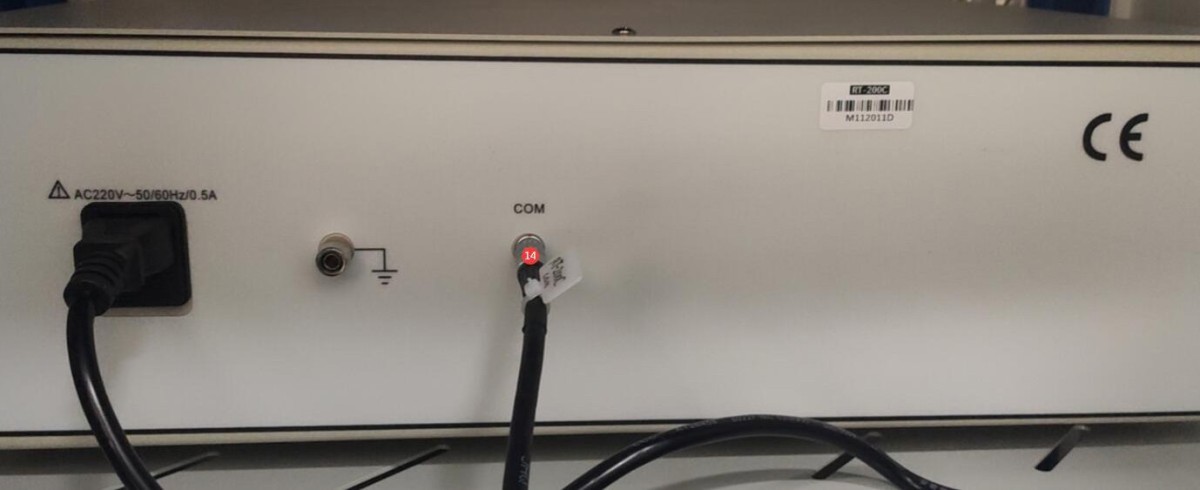

⑦	为一拖二的通讯线，RS485一端连接至机柜内RS485通讯盒，另一端连接至RT-200C背面⑭位置处
⑧	光度探头触发线，连接至探头⑬处。只配一个探头的情况下，默认为近场（N）
⑨	若您暗室中只有一个光度探头，则远场（F）不需要连接
⑩	分布光度计⑩处四个接线端子连接至机柜①处，依数字一一对应即可

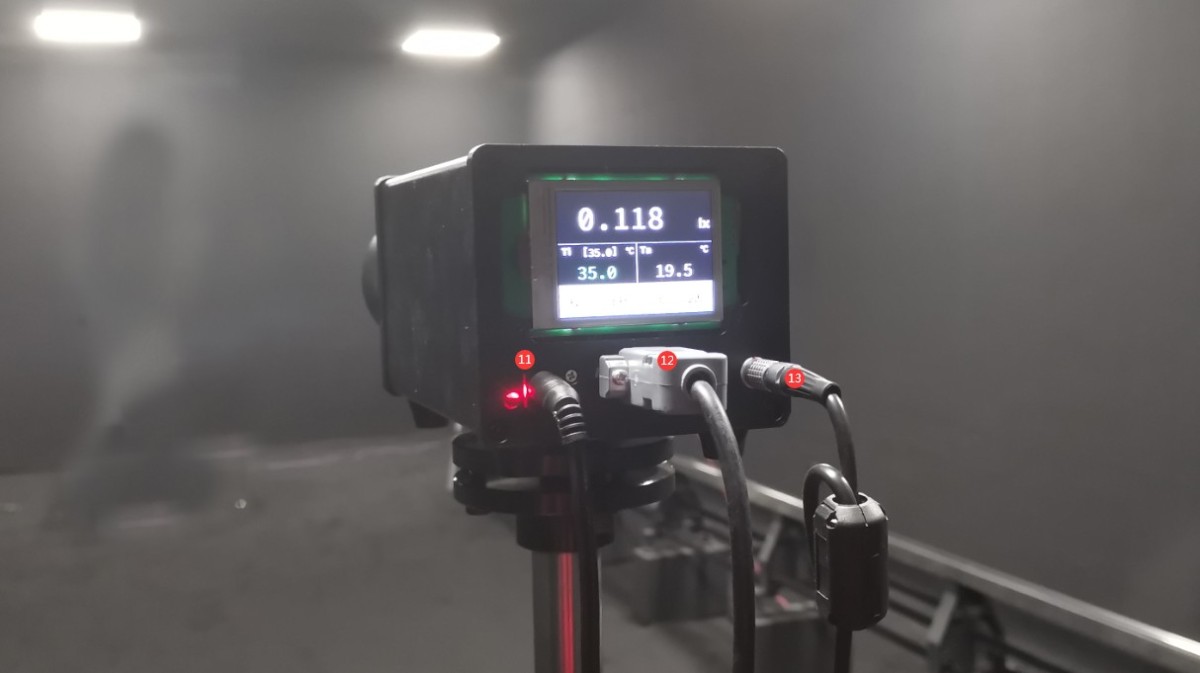

⑪	光度探头电源适配器
⑫	光度探头RS485通讯线，另一端连接至机柜内RS485通讯盒
⑬	光度探头触发线，连接至分布光度计主机⑧处
⑭	RT-200C通讯线，另一端连接至分布光度计主机⑦处

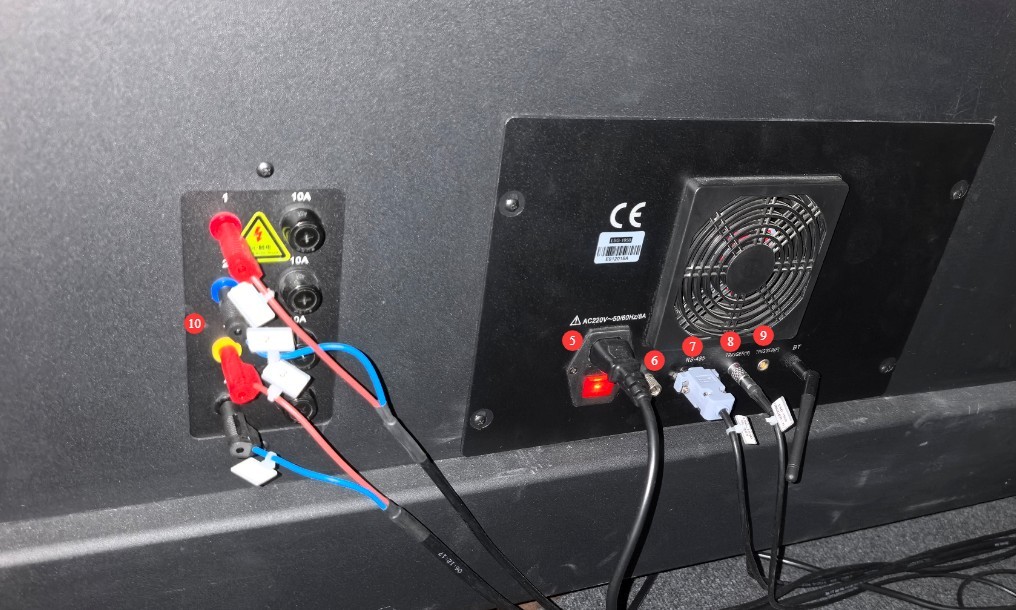

图11

图12

图13

图14

4、软件安装及设置

4.1 软件及驱动安装

4.1.1 软件运行环境

运行环境：Win7/Win8/Win10/Win11（32/64位），电脑需至少包含1个USB端口。

4.1.2 安装

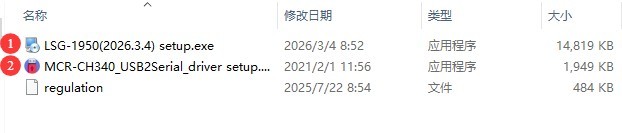

编号	说明
①	LSG-1950分布光度计软件，请双击安装
②	RS485通讯盒驱动程序，请双击安装

图15

4.1.3 异常处理

若软件安装过程中，杀毒软件或Windows防火墙提示文件异常，请将杀毒软件或Windows防火墙暂时关闭后，重新尝试安装软件。

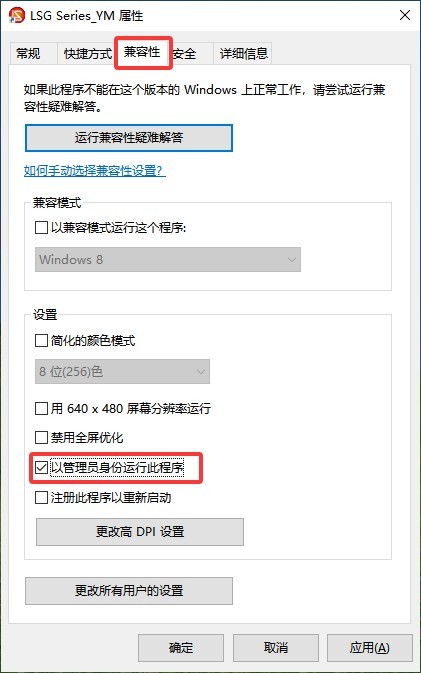

若软件安装成功后，双击软件图标，软件无法打开，请确认您电脑是否使用了管理员账号登录。若使用管理员账号登录电脑后，软件依然无法打开，请右键点击软件图标进入软件属性界面，在兼容性选项卡中勾选“以管理员身份运行此程序”后点击“应用”，然后重新双击打开软件即可。

图16

4.2 软件设置

先将机柜电源开关开启，然后将系统所有设备开机，包含机柜内所有设备，分布光度计主机，光度探头。双击运行软件，按以下表格顺序进行操作。

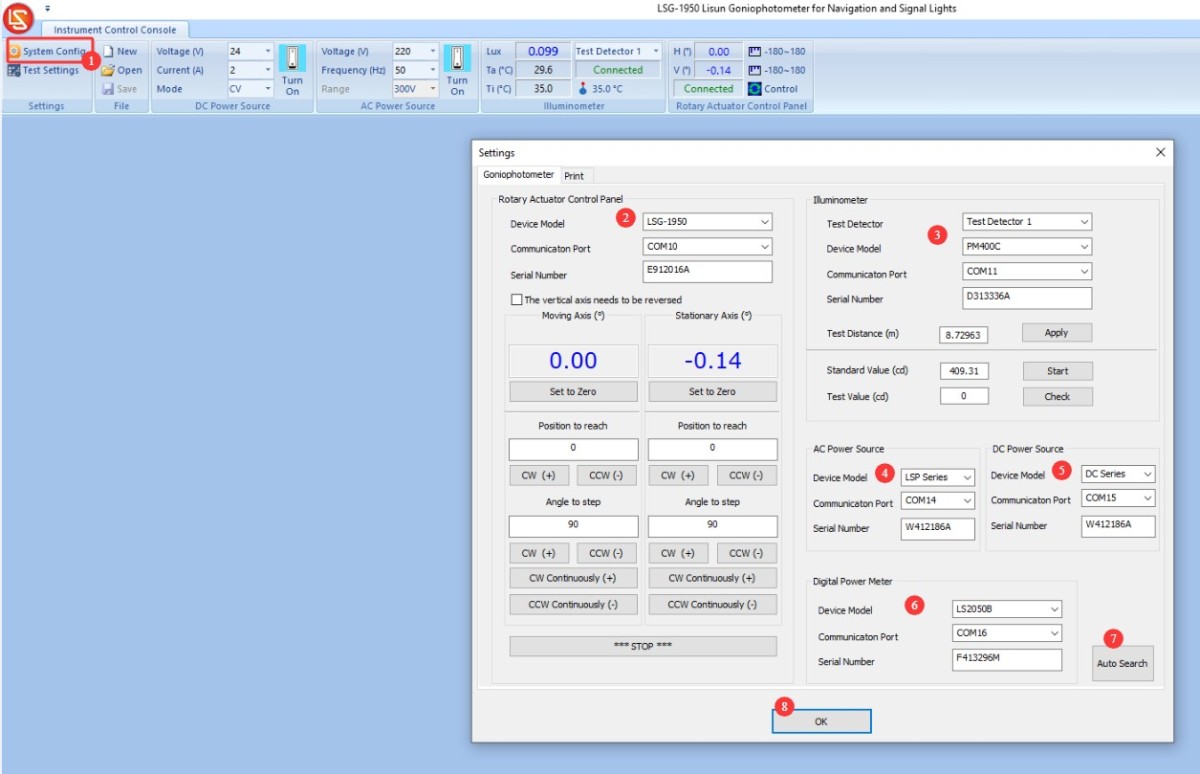

编号	说明
①	点击“系统设置”
②	选择分布光度计型号，您购买的为LSG-1950
③	选择所用的光度探头，只有一个光度探头的话，请选择Test Detector 1，型号选择PM400C
④	选择AC电源型号，一般为LSP Series
⑤	选择DC电源型号，一般为DC Series
⑥	选择功率计型号，功率计前面板印有型号，请查看并选择的型号
⑦	点击“自动搜索”，软件会自动获取所有设备的序列号及通讯端口
⑧	全部端口搜索成功后，点击“OK”保存退出

图17

注：若自动搜索端口过程中提示通讯失败，请仔细阅读提示内容，检查对应设备是否开机，以及RS485通讯线是否连接好。确认好后，再次点击“自动搜索端口”，直至所有设备均通讯成功。

5、暗室设备调试

5.1 主机调试

5.1.1 一字激光就位

编号	说明

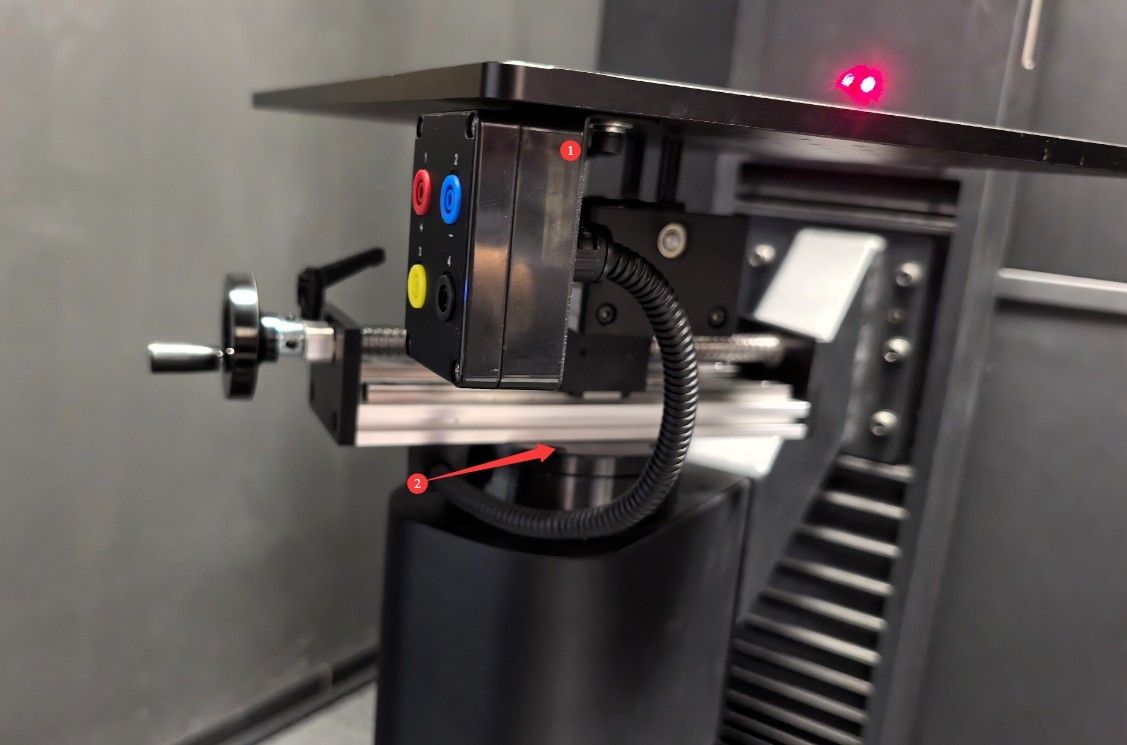

①	将固定接线盒的两颗螺丝卸下
②	将固定载台的四颗螺丝卸下

图18

然后就可以将载台取下。

图19

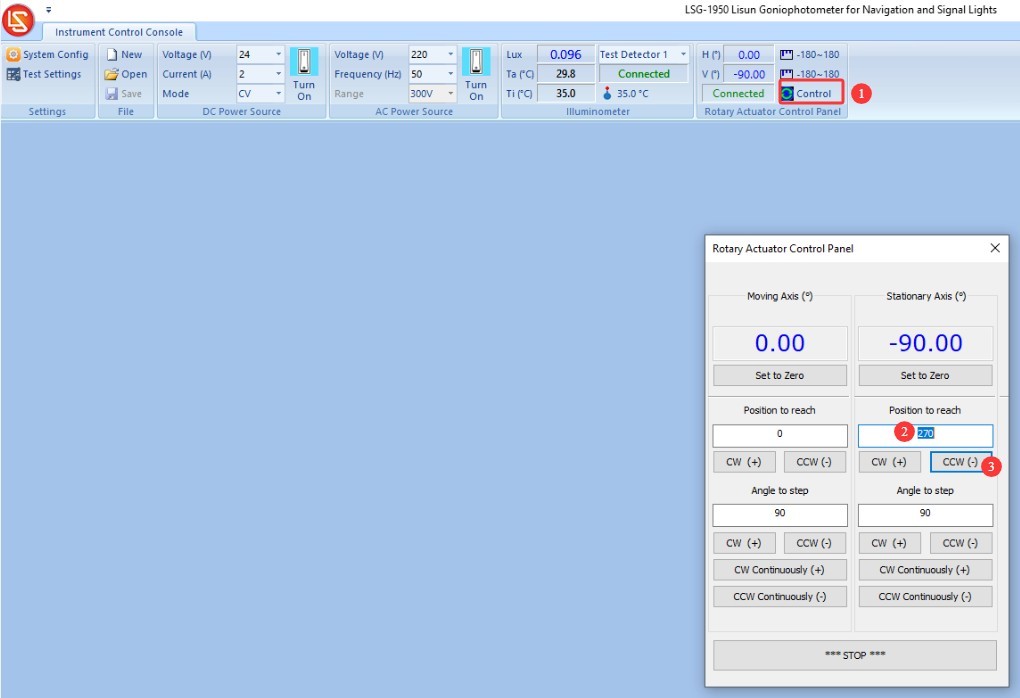

编号	说明
①	点击进入角度控制界面
②	输入-90（或者270）
③	点击CCW，将固定轴逆时针方向转至-90度位置

图20

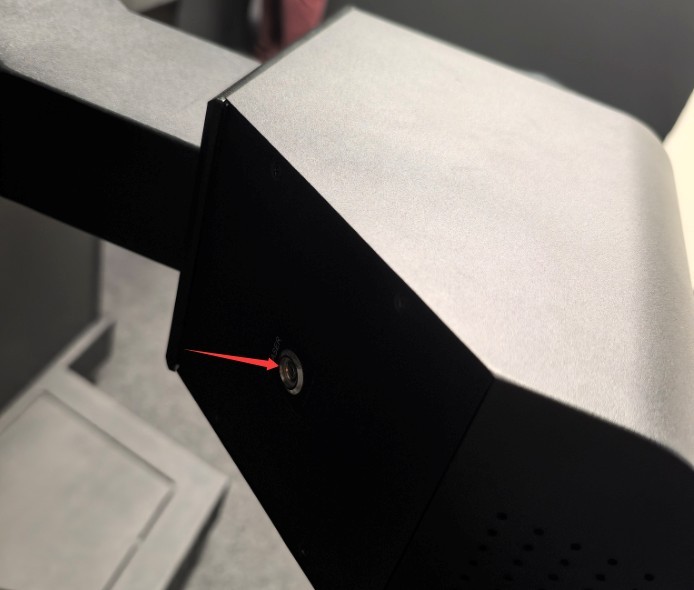

随动轴背面有一个开关，将其开启。

图21

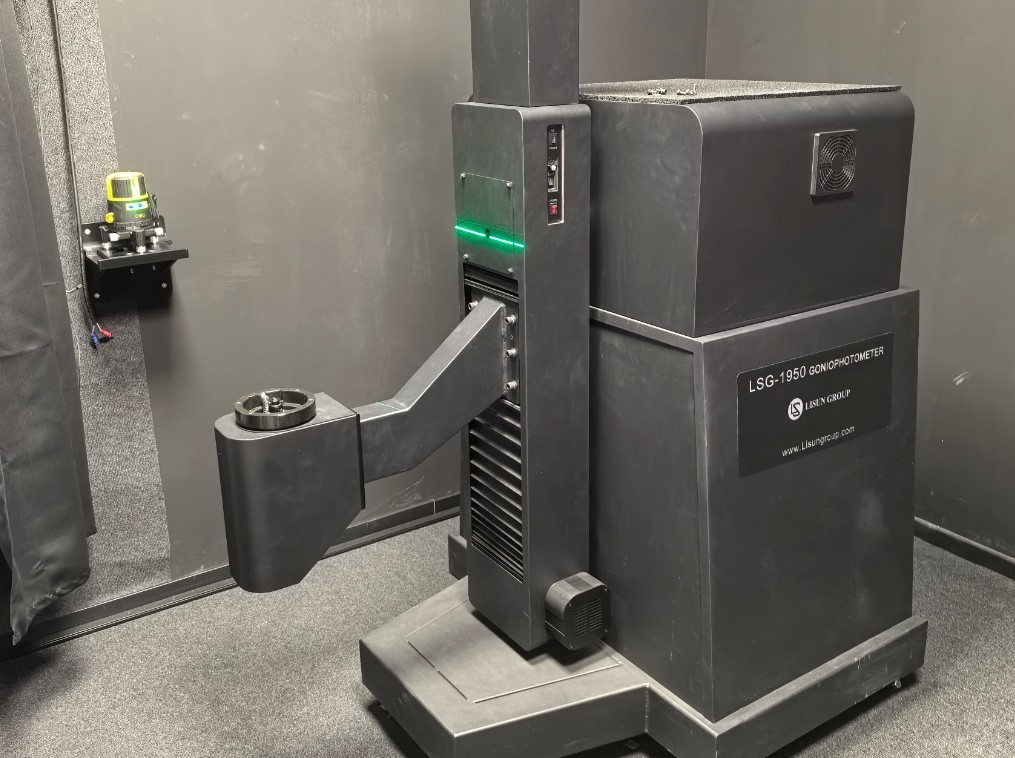

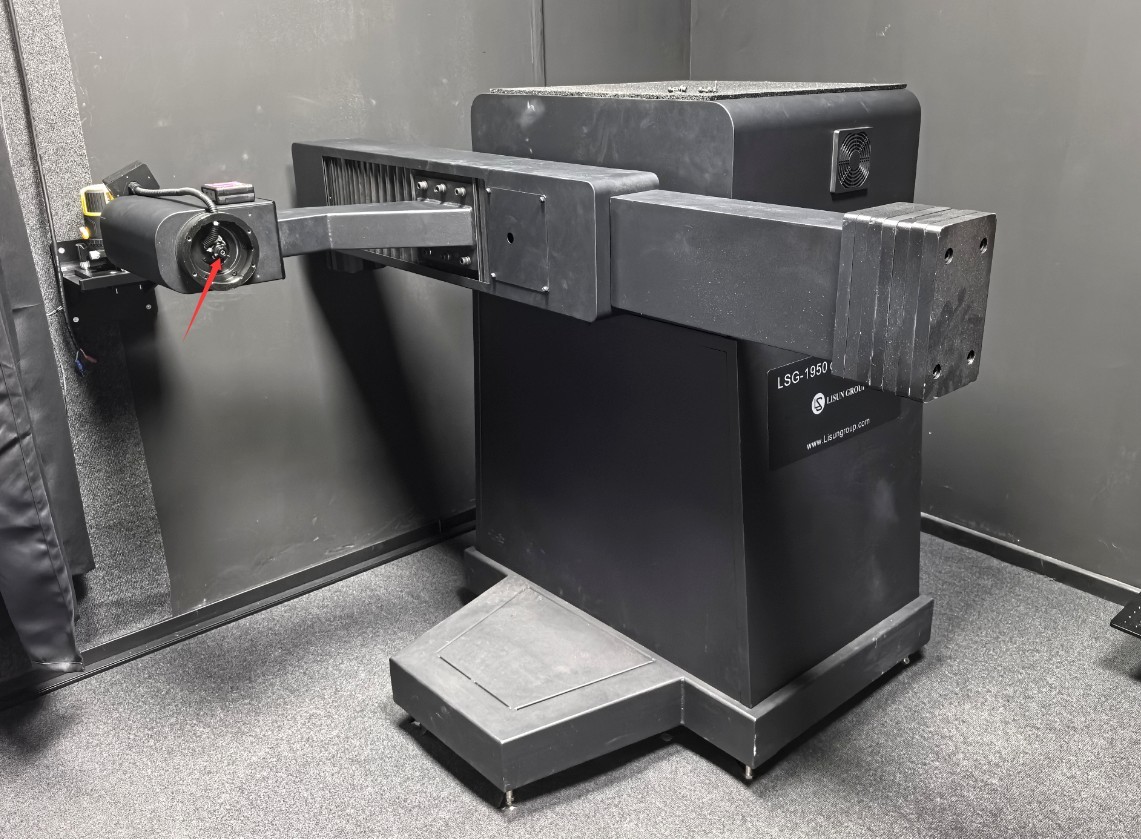

随动轴中心的一字激光开启，射向暗室另一端。

图22

5.1.2 主机方向调试

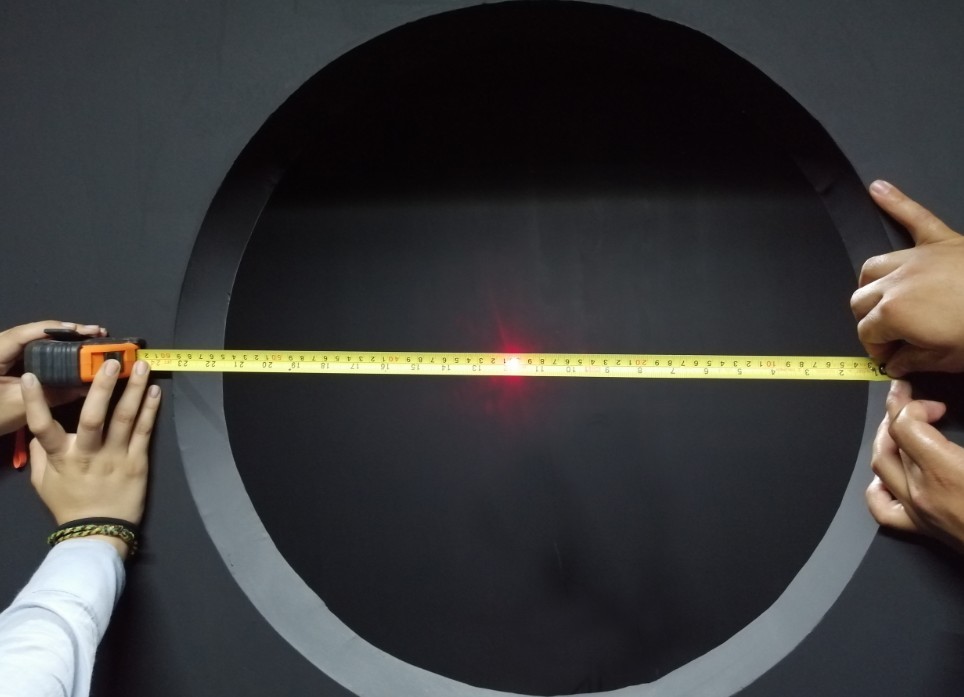

需要微调主机位置，然后调节主机俯仰（可通过调节主机脚杯高度改变主机俯仰）。需使一字激光穿暗室所有光栏的正中心。

图23

调好后，主机所有脚杯应全部坚实着地，并锁死。分布光度计主机位置方向调试好后，请勿再移动，否则测试结果会有偏差。

5.2 光度探头调试

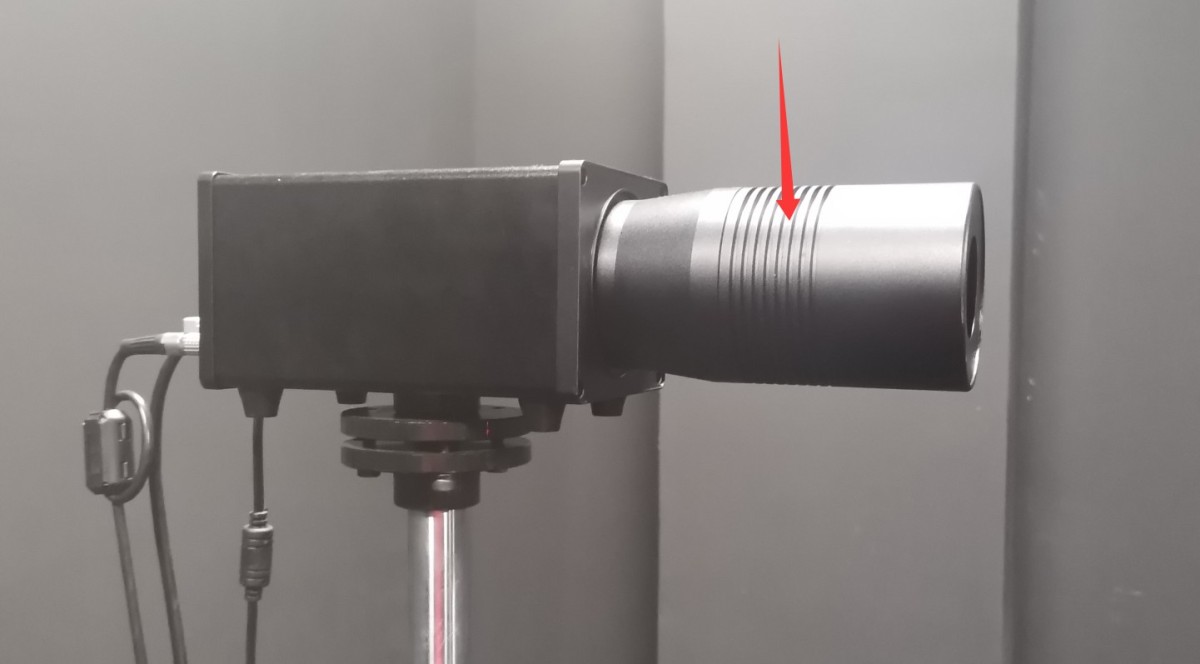

将光度探头遮光罩逆时针旋转并取下。

图24

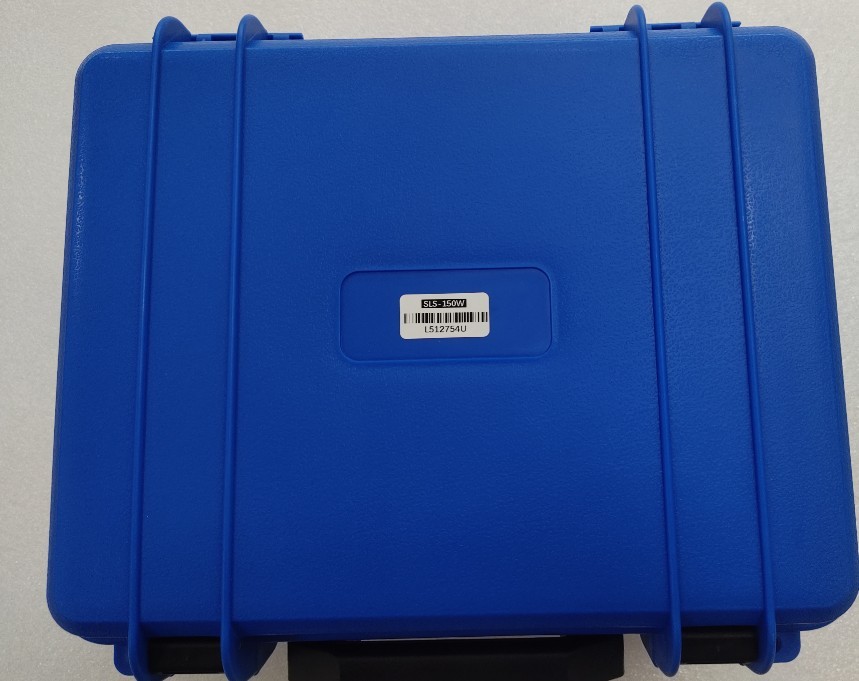

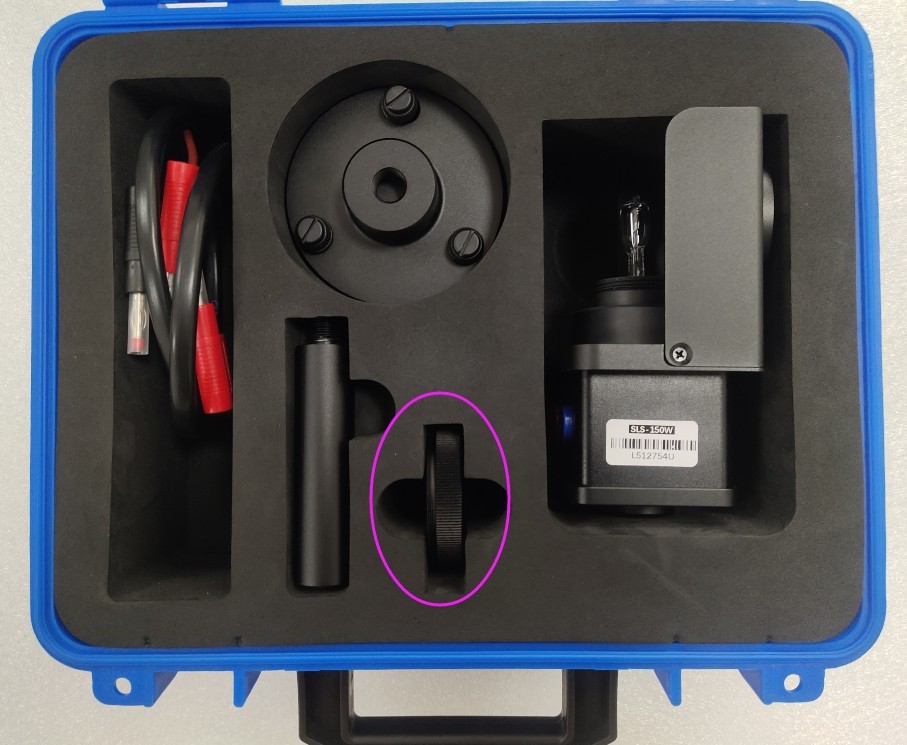

标准灯包装盒内有小反光镜。

图25

图26

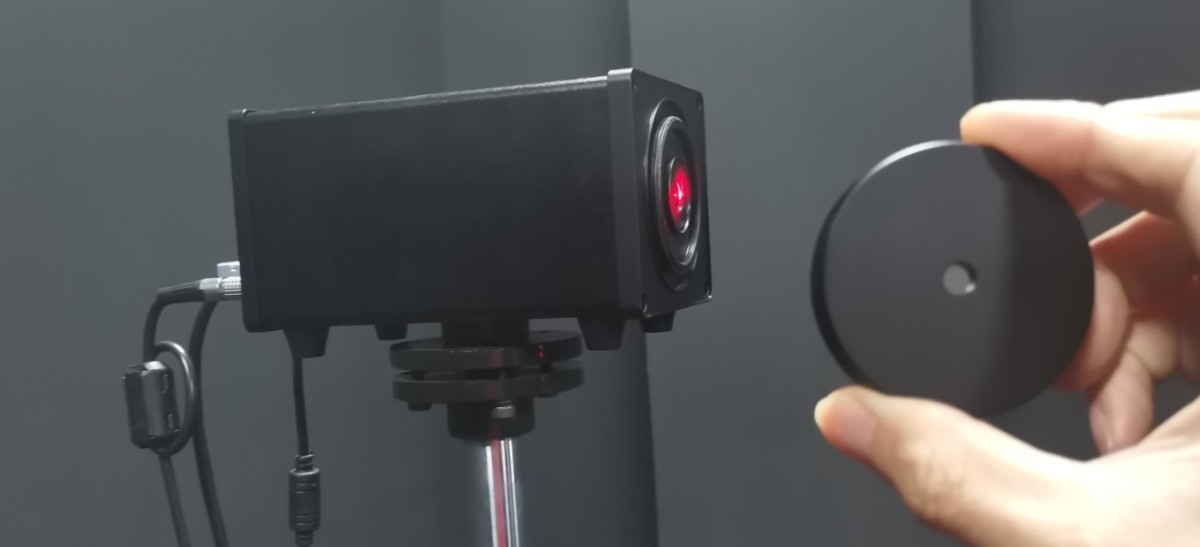

取出小反光镜，安装至探头。

图27

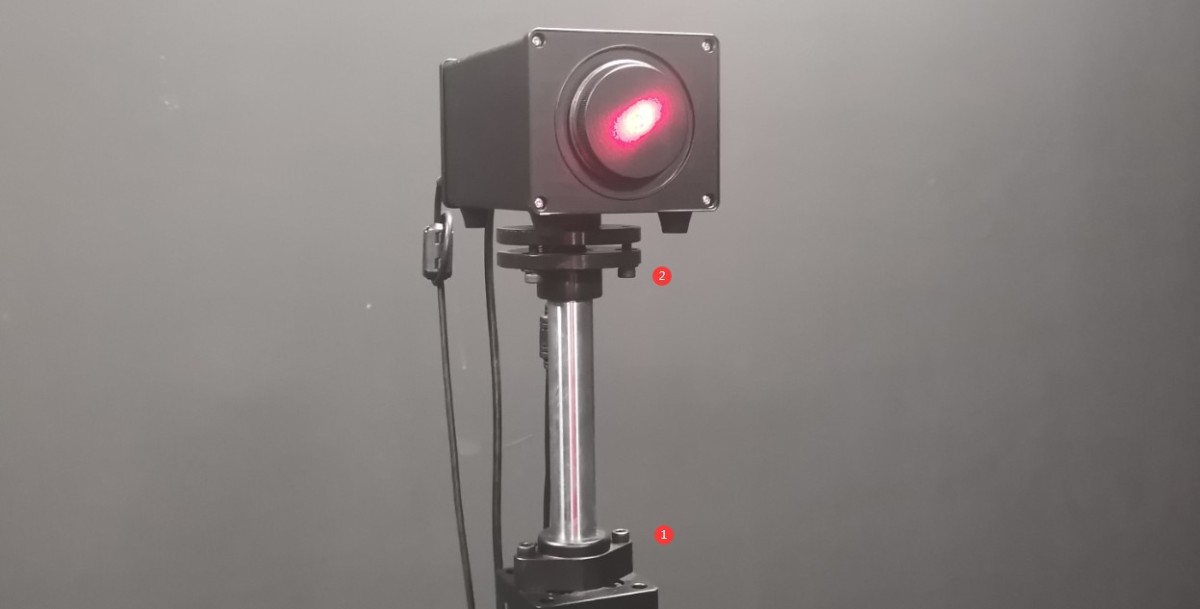

此时近场光度计固定轴仍然在-90度位置。需要稍微移动探头底座，并调整①处及②处的螺丝，调整探头的高度及方向。使得主轴过来的一字激光照射到反光镜正中心，并且确保反射光线原路返回。

图28

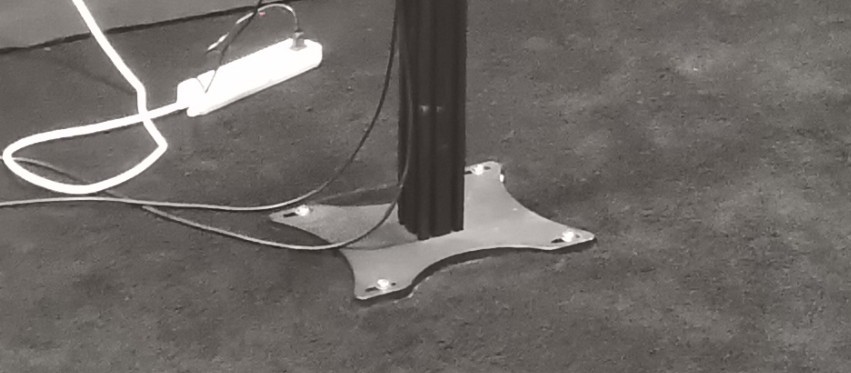

然后将探头支架底座使用螺丝固定在地板上。

图29

固定好后，可能需要微调探头高度和方向，使一字激光仍能照射到反光镜正中心，并且反射光线原路返回。调试完成后，所有螺丝应处于拧紧状态。然后将反光镜取下，将光度探头的遮光罩重新装回。

注：探头位置及方向固定好后，请勿再改动，否则测试数据会有偏差。

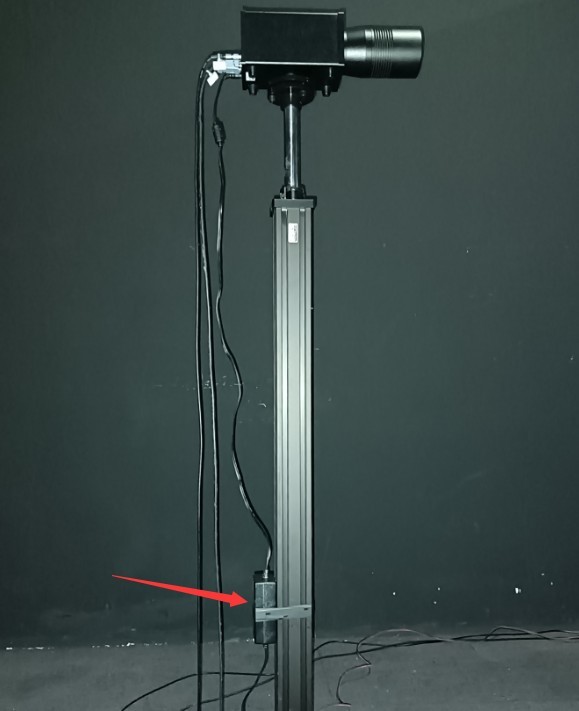

可将光度探头的电源适配器如下图绑在探头支架上，以保护探头的电源插孔。

图30

5.3 设备归位

将随动轴一字激光关闭。

回到软件角度控制界面。

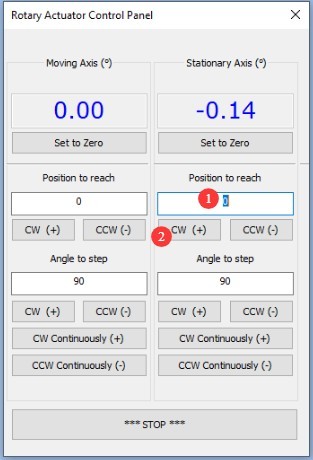

编号	说明
①	输入0
②	点击CW，将固定顺时针方向转回0度位置

图31

然后再将载台装回至随动轴。

5.4 清洁

可将全部设备关闭，关闭设备时，请先将每个设备上的电源开关关闭，然后再将机柜总电源开关关闭。然后将暗室及控制室打扫干净。为避免灰尘进入设备，打扫前可将设备用防尘布盖上。清洁完后，重新将所有设备开启，继续操作定标和测试步骤。

注：暗室在使用过程中尽量保持无尘状态。

6、定标相关

6.1 固定轴功能介绍

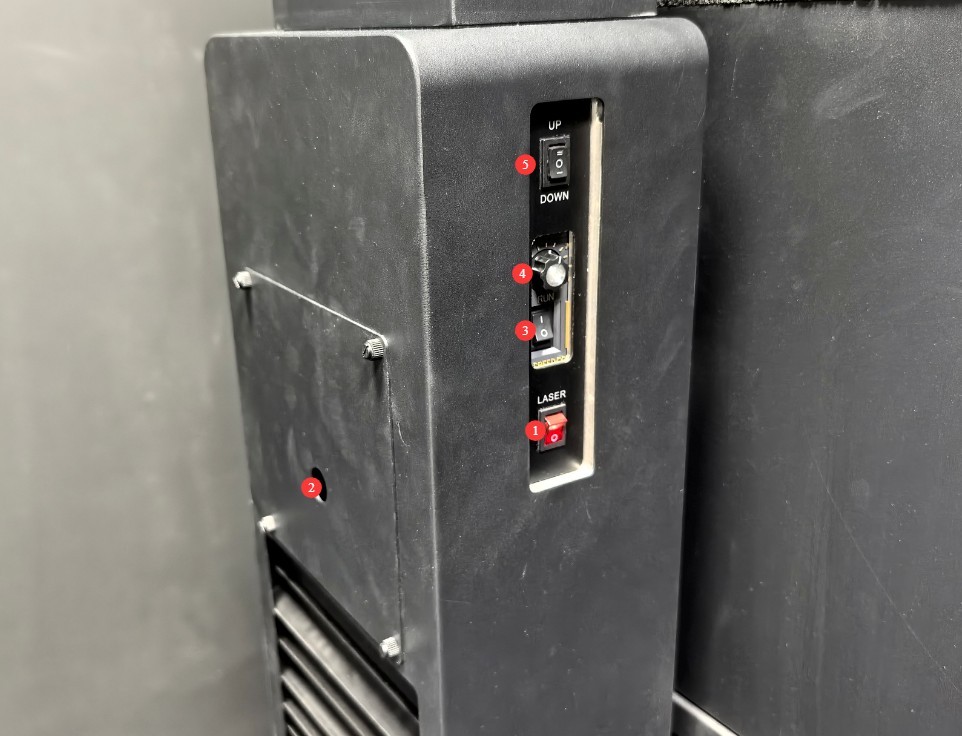

编号	说明
①	十字激光开关
②	十字激光出口处
③	升降电机开关
④	升降电机转速旋钮，一般不需要动
⑤	三档切换开关，控制随动轴上升、下降、停止

图32

6.2 标准灯安装调试

6.2.1 标准灯安装

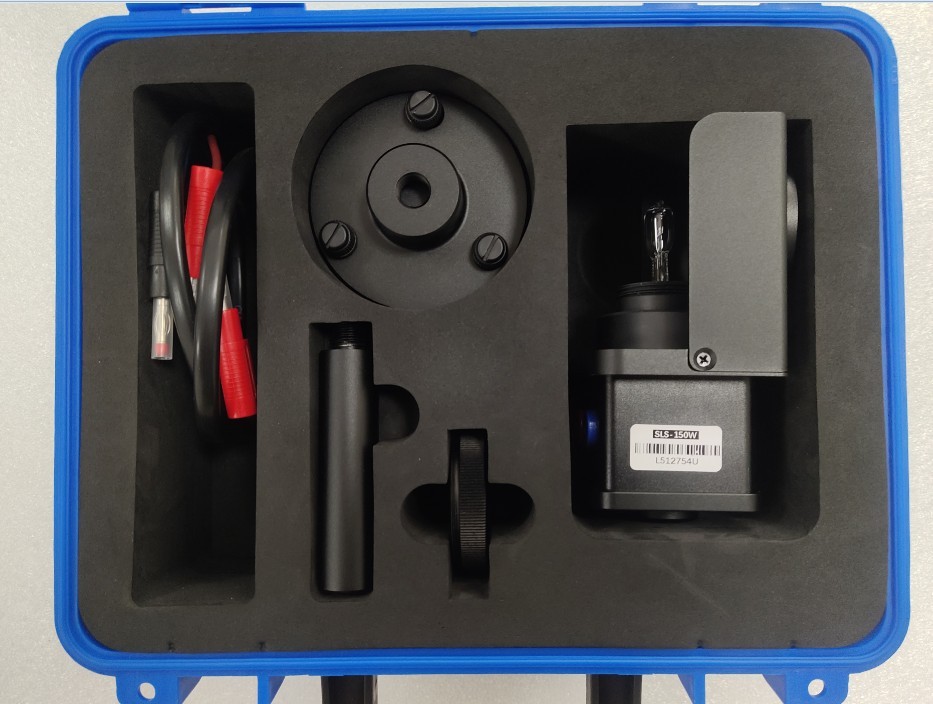

打开标准灯包装盒。

图33

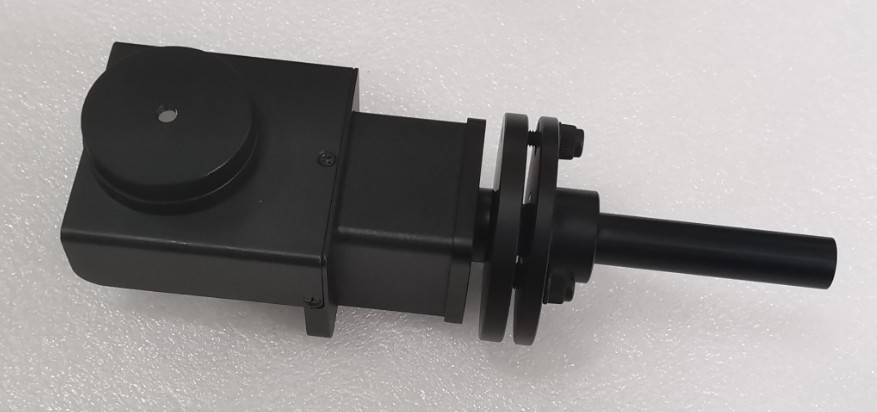

然后将标准灯、支架、小反光镜按下图组装。

图34

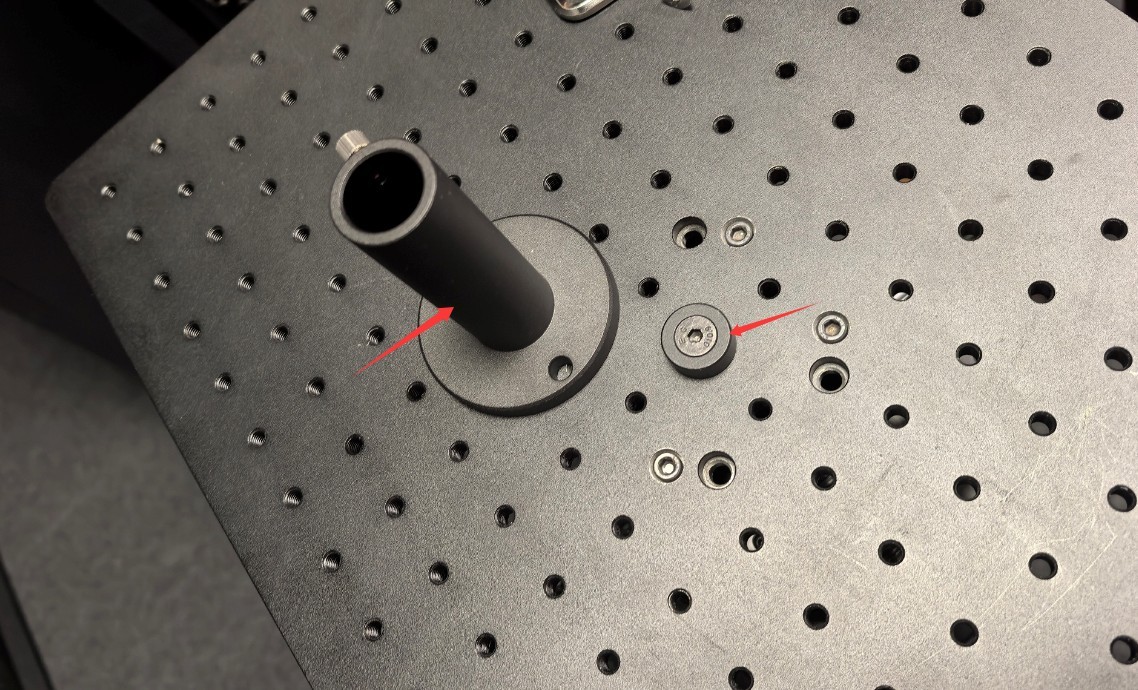

找到以下相关配件，用于辅助安装标准灯至载台正中心。

图35

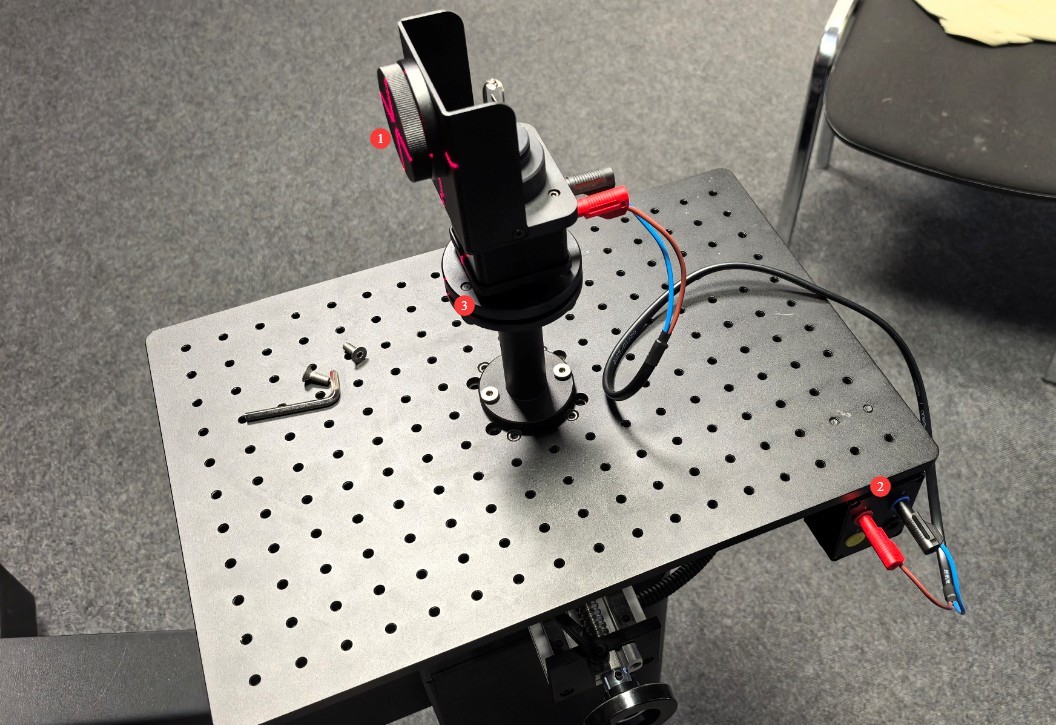

编号	说明
①	将十字激光开启，可调节随动轴高度，使十字激光照射至小反光镜正中心
②	标准灯电源线连接至1和2接线柱
③	标准灯支架此处的三颗螺丝，可用于调节标准灯的俯仰

图36

6.2.2标准灯方向调试

需微调至如下状态：十字激光照射至小反光镜的中心，且反射光线的水平激光与垂直激光与原十字激光完全重合。

可参考我们的经验按以下步骤调试：可先将标准灯高度调至合适位置，垂直反射激光可通过旋转标准灯支架进行调试，水平反射激光可通过调节标准灯的俯仰进行调试，调好后标准灯的中心高度可能发生变化，需要再次调整标准灯的高度。

标准灯方向调好后，可小心将小反光镜取下，注意取下的过程中不要使标准灯的方向发生变化。然后将十字激光关闭。

6.3 定标操作

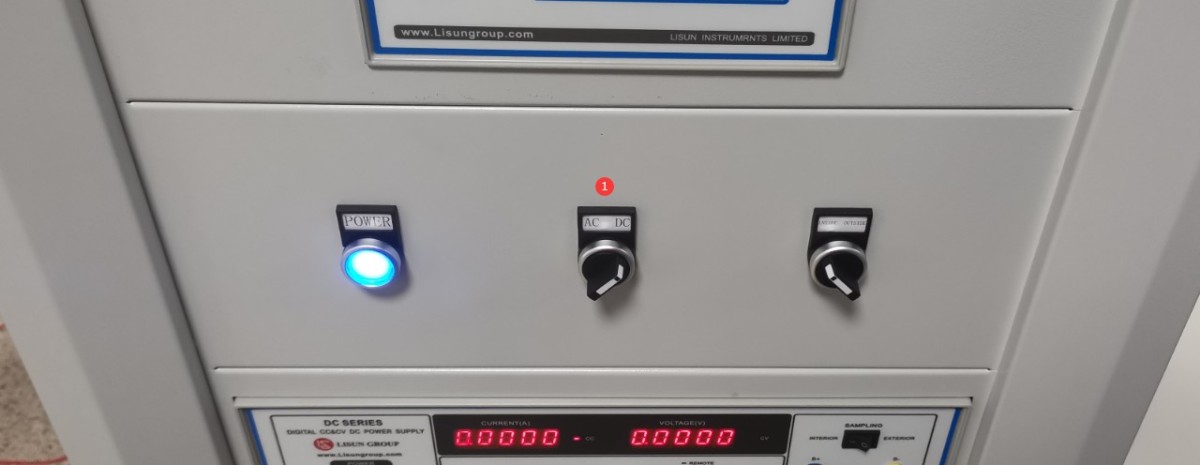

标准灯均为恒流DC光源。将机柜AC/DC切换开关切换至DC。

图37

进入软件角度控制器。

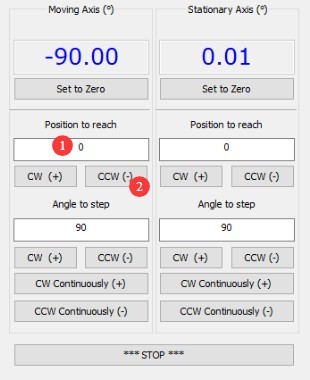

编号	说明
①	输入-90
②	点击CCW将随动轴逆时针转至-90度位置

图38

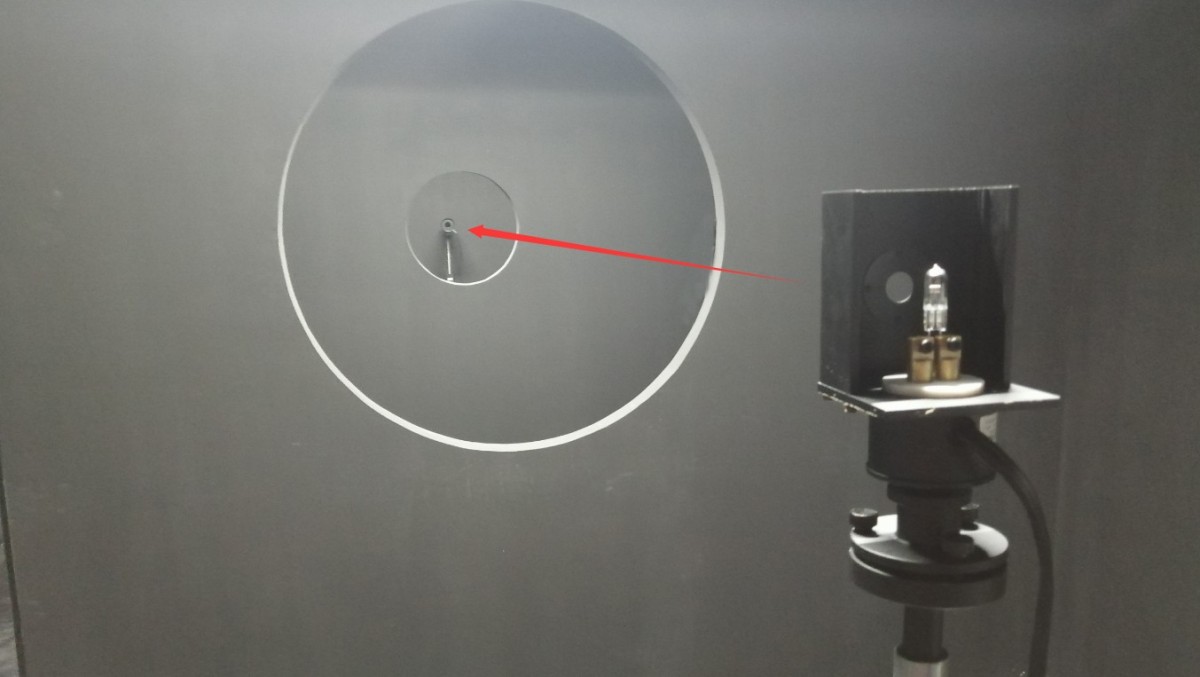

此时标准灯支架圆孔正对光度探头方向。

图39

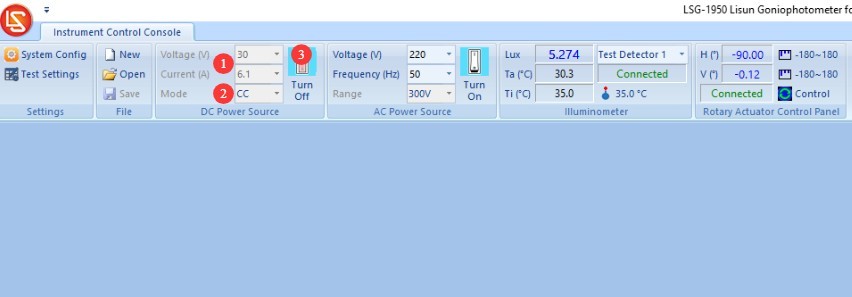

DC电源控制窗口。

编号	说明
①	参考标准灯证书，输入参考电压与额定电流
②	标准灯为恒流源，选择CC恒流模式
③	点击可将标准灯点亮/关闭

图40

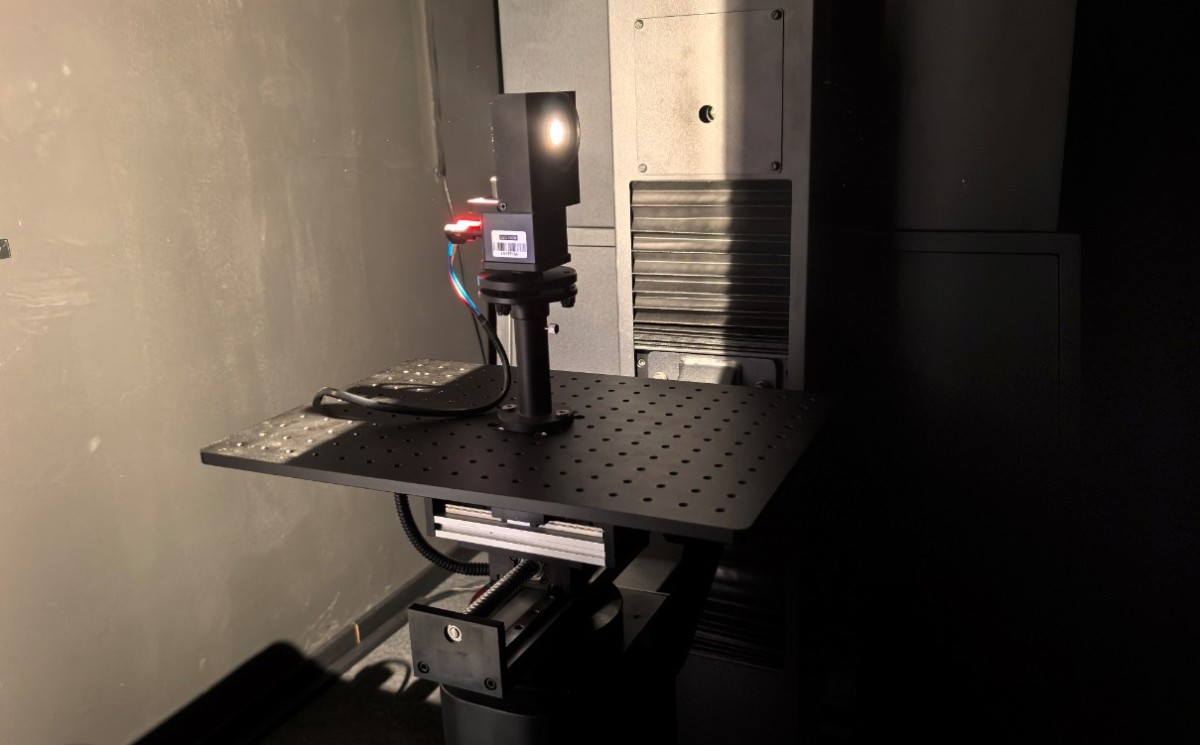

图41

将暗室门关闭，确保暗室内除了标准灯外，其它光源全部关闭。进入系统设置界面。

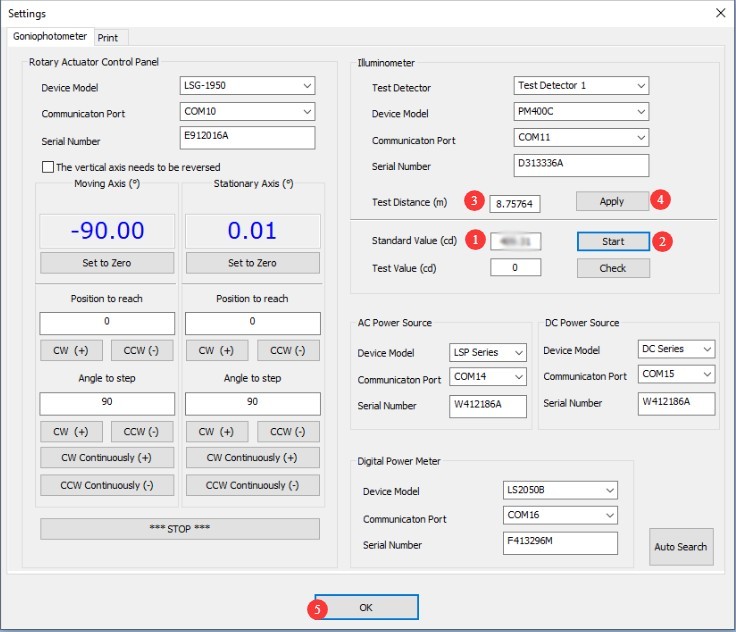

编号	说明
①	参考标准灯证书，输入其额定光强值
②	标准灯需要点亮15分钟左右以达到稳定状态。标准灯稳定后，点击开始，进行定标
③	软件会自动计算测试距离
④	点击应用
⑤	点击“OK”保存退出

图42

注：测试距离为分布光度计中心至光度探头表面的距离。软件所计算的距离应与实际距离接近，误差在1%及以内为正常。若误差太大，请参考第5章和第6章确认所有步骤都没问题。

定标结束后，可通过软件将标准灯关闭。标准灯使用时温度较高，需待标准灯冷却后，将其装回包装盒妥善保管。取下定标杆并妥善保管。

6.4 定标维护

暗室无变化	电脑无变动，无需再次定标
	电脑无变动，只是重新插拔通讯线，或重装分布光度计软件，无需再次定标
	若更换电脑或重装电脑操作系统，也无需重新定标，直接输入之前的测试距离并保存即可
暗室有变化	暗室结构无变动，使用较久后，内部喷涂颜色发生变化、脱落等。根据您对暗室的保养程度，以及您对测试结果的精度要求，可定期将暗室重新喷涂，喷涂后需重新定标
	暗室结构发生变动，需重新定标

7、样品灯具安装点亮

7.1 样品灯具安装

将随动轴再次转至-90度位置。开启固定轴十字激光。将样品安装固定在载台，可调整随动轴高度，使样品发光面中心正对十字激光中心。

7.2 样品灯具点亮

连接被测灯具电源线和采样线。电源线连接至载台接线盒接线端子1和2。3和4为采样线，请使用短接线将1和3进行短接，将2和4进行短接。

根据被测灯具参数，调整机柜切换开关。

编号	说明

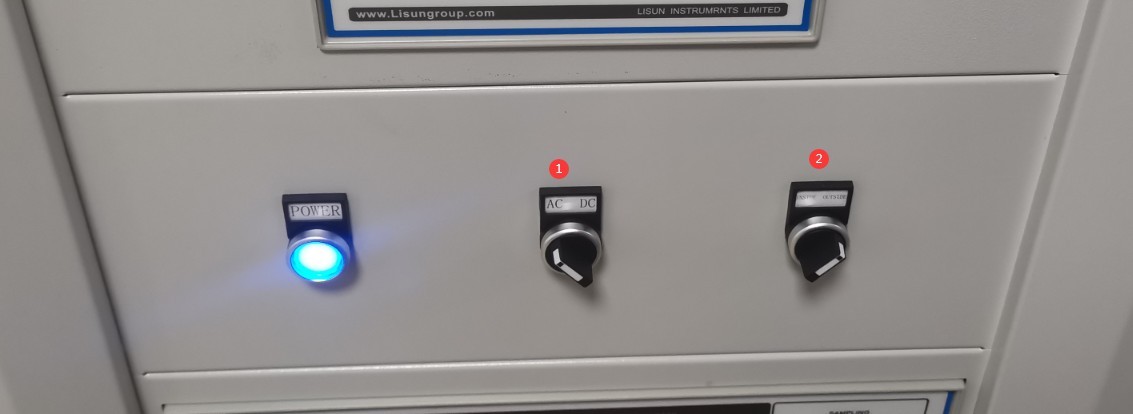

①	样品灯具为AC供电则切换至AC方向，为DC供电则切换至DC方向
②	电参数内部取样/外部取样开关。外部取样为四线制，可获取更准确的电压参数，若无特殊需求，请将此开关切换至外部取样，无需变动

图43

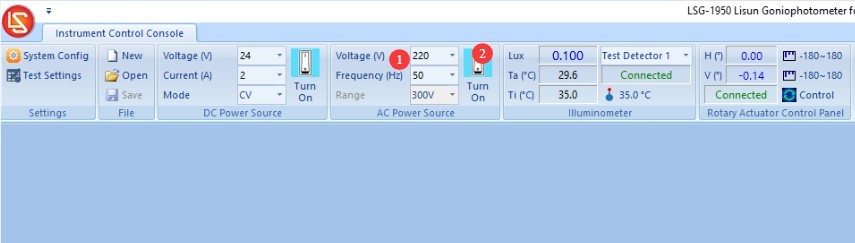

若样品灯具为AC供电。

编号	说明
①	根据样品灯具参数，输入正确的电压及频率
②	点击可点亮/关闭样品灯具

图44

若样品灯具为DC供电。

编号	说明
①	根据样品灯具参数，输入正确的电压及电流
②	选择输出模式，CC为恒流，CV为恒压。若选恒流，则需要输入样品的额定电流值，电压值输入该DC电源的最大输出电压即可；若选恒压，则需要输入样品的额定电压值，电流值输入该DC电源的最大输出电流即可 注：若您DC电源型号为DC3010，则其最大输出电压为30V，最大输出电流为10A
③	点击可点亮/关闭样品灯具

图45

将暗室门关闭，确保暗室内除了样品灯具外，其它光源全部关闭。

8、运行测试

8.1 使用软件现有程序进行测试

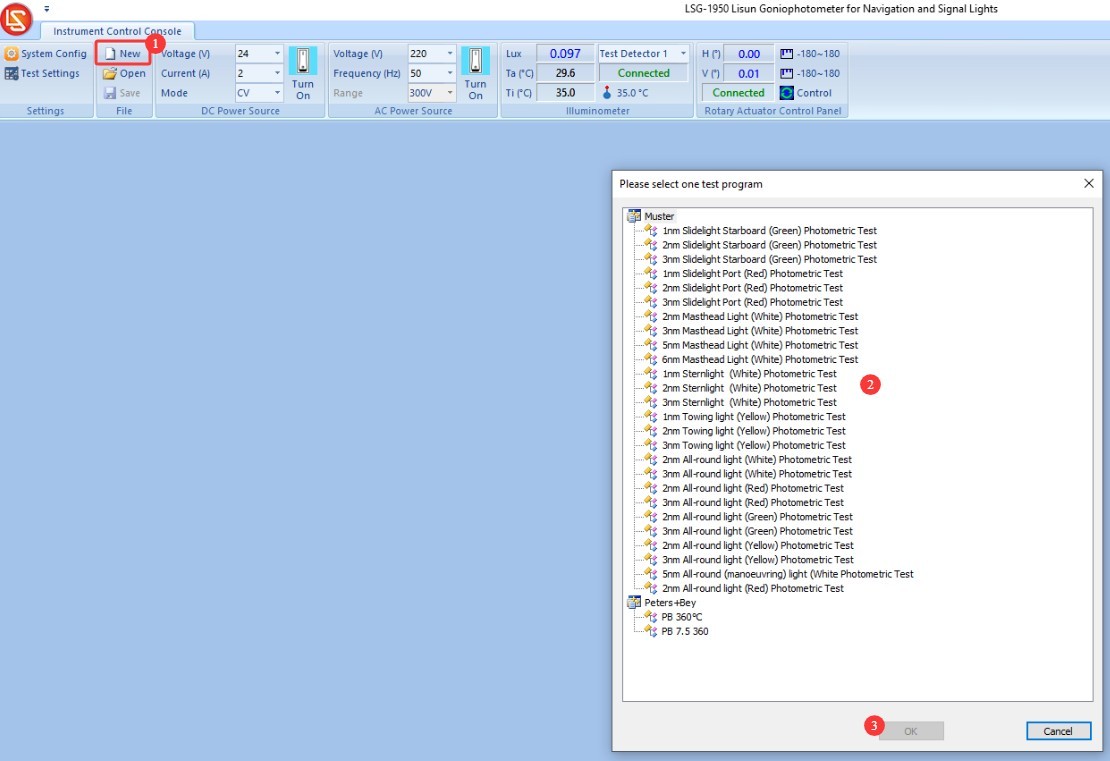

编号	说明
①	点击新建测试
②	选择所需要的程序
③	点击OK进入测试界面

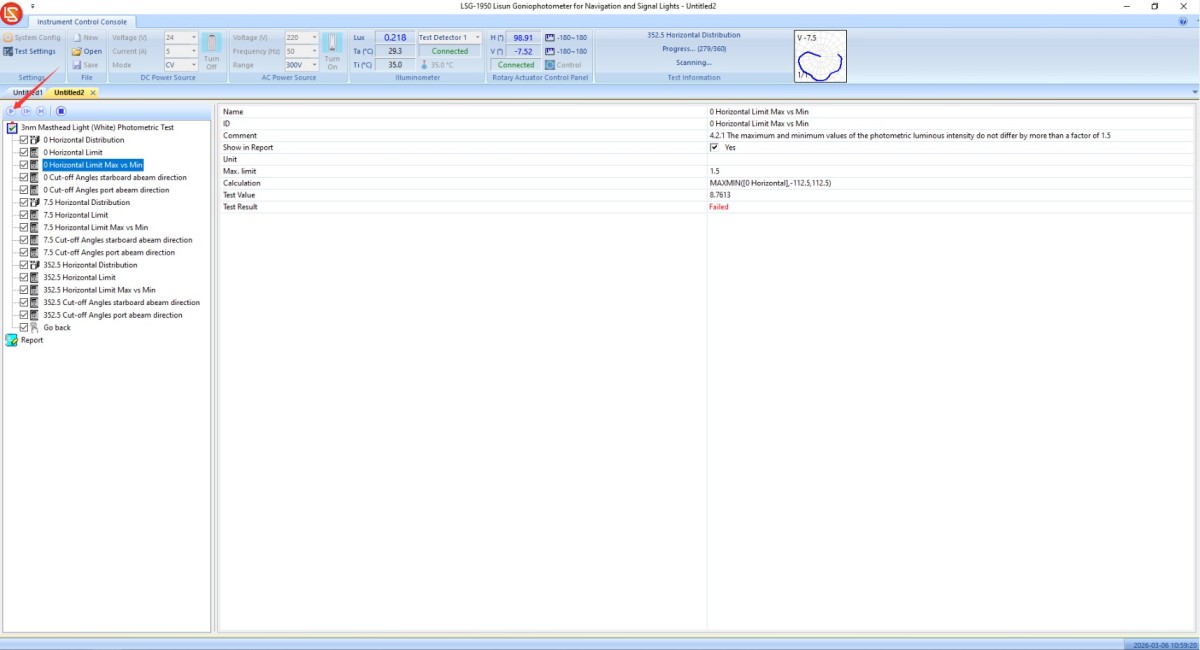

图46

点击左边栏测试按钮，即可自动运行当前程序的测试流程。等待测试自动结束即可。

图47

8.2 新建程序进行测试

8.2.1 新建程序

编号	说明

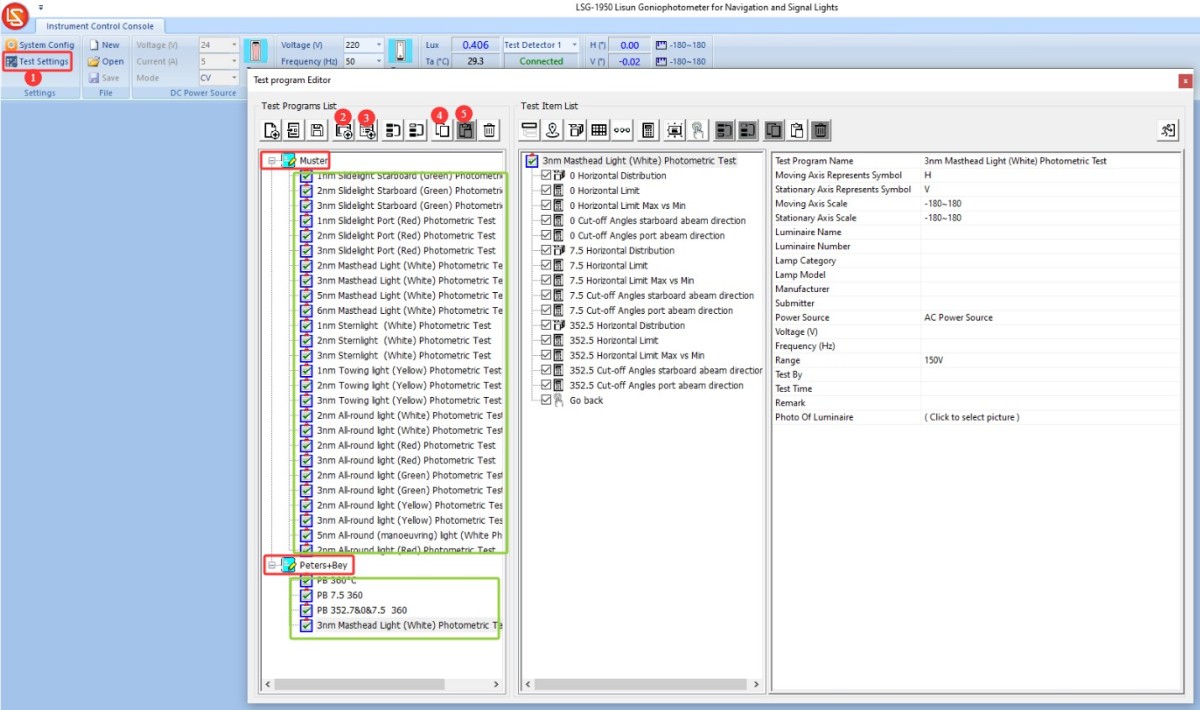

①	点击测试设置
②	在现有测试标准的基础上，可点击新增测试标准。测试标准即用红框圈出的项目，可自定义标准名称
③	选中测试标准后，可点击在当前测试标准下新增测试程序。即用绿框圈出的项目，可自定义测试程序名称
④	若想在之前的测试程序的基础上进行修改，可选中对应的程序后，点击复制
⑤	再选中对应的标准，点击粘贴。之前所选中的测试程序，会复制到当前的标准下

图48

注：为方便编辑，可复制现有程序，在现有程序基础上进行调整和删减。若想在0基础上新增测试程序，请在完全掌握本说明书8.2的基础之上，再仔细学习LSG-1950编程教程。

8.2.2 举例说明编辑程序

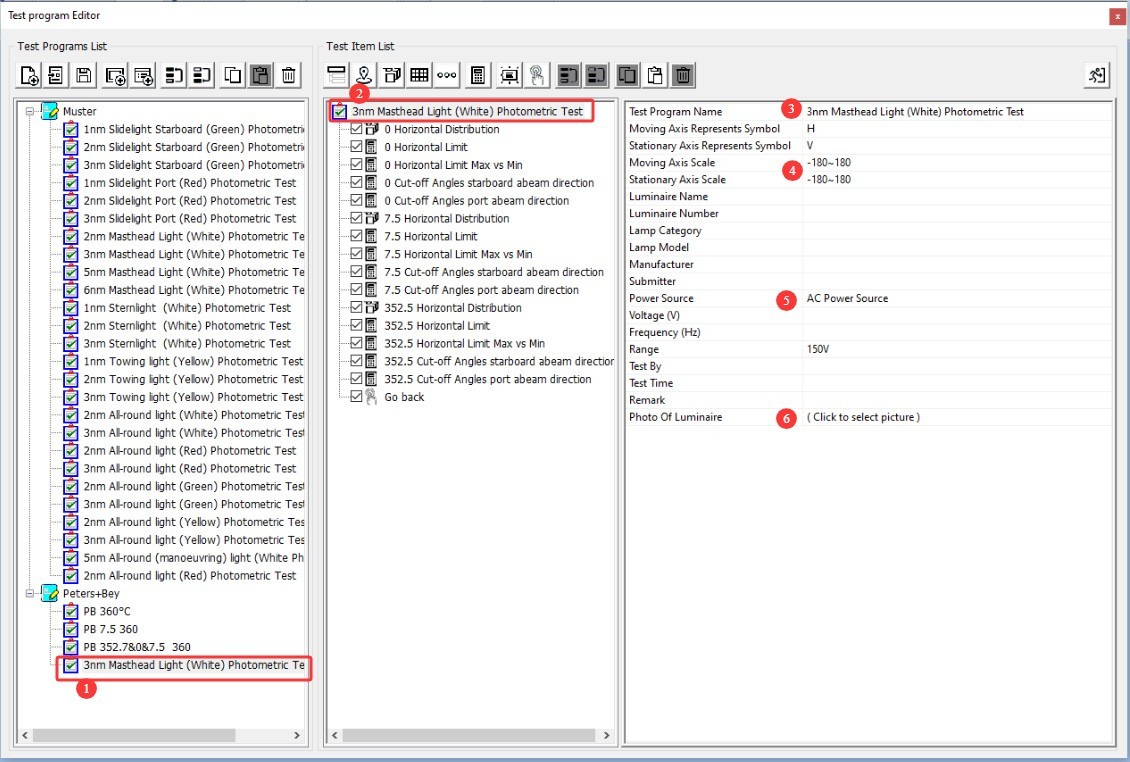

编号	说明
①	选中要编辑的测试程序
②	选中第一行
③	可修改测试程序的名称
④	定义角度范围，可设置-180至180，或0至360
⑤	若想用程序控制点灯/关灯，需选择对应电源及设置对应电参数。若参考7.2进行点灯/关灯，则无需使用程序控制点灯/关灯，则无需设置电源相关参数

图49

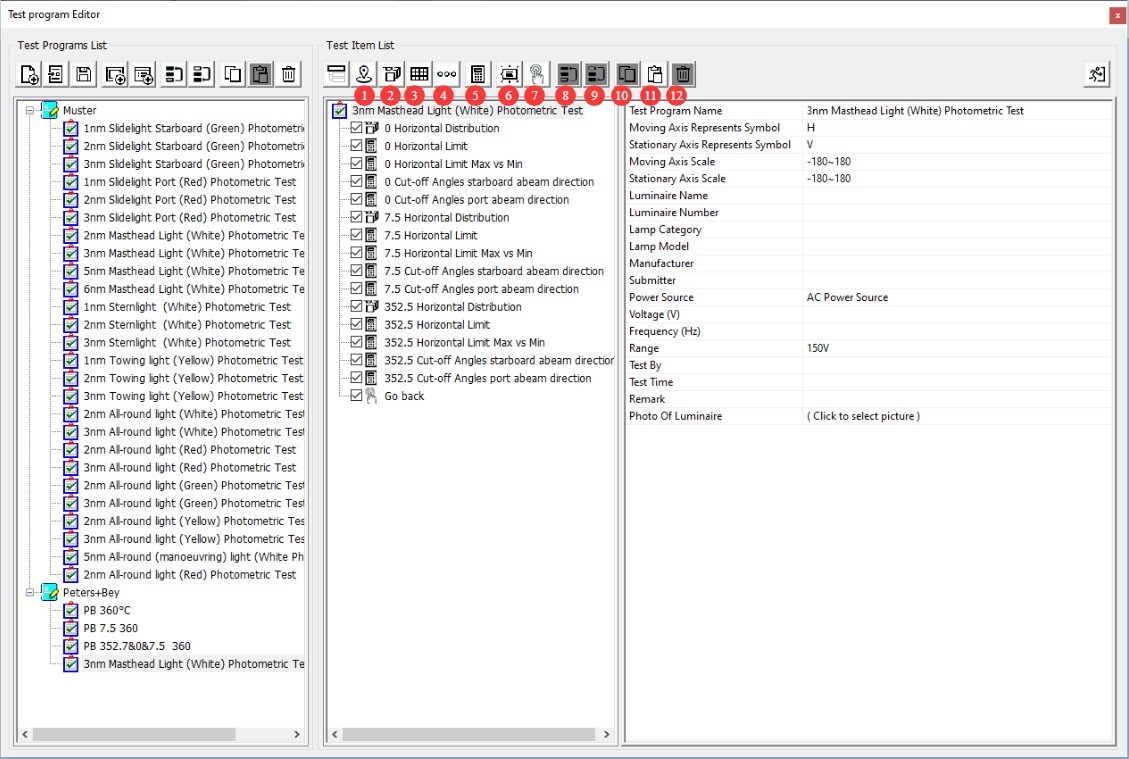

程序编辑导航栏说明。

编号	说明
①	添加测试点
②	添加测试面
③	添加测试网格
④	添加多个测试点
⑤	添加计算
⑥	添加消息
⑦	添加命令
⑧	上移测试项
⑨	下移测试项
⑩	复制测试项
⑪	粘贴测试项
⑫	删除测试项

图50

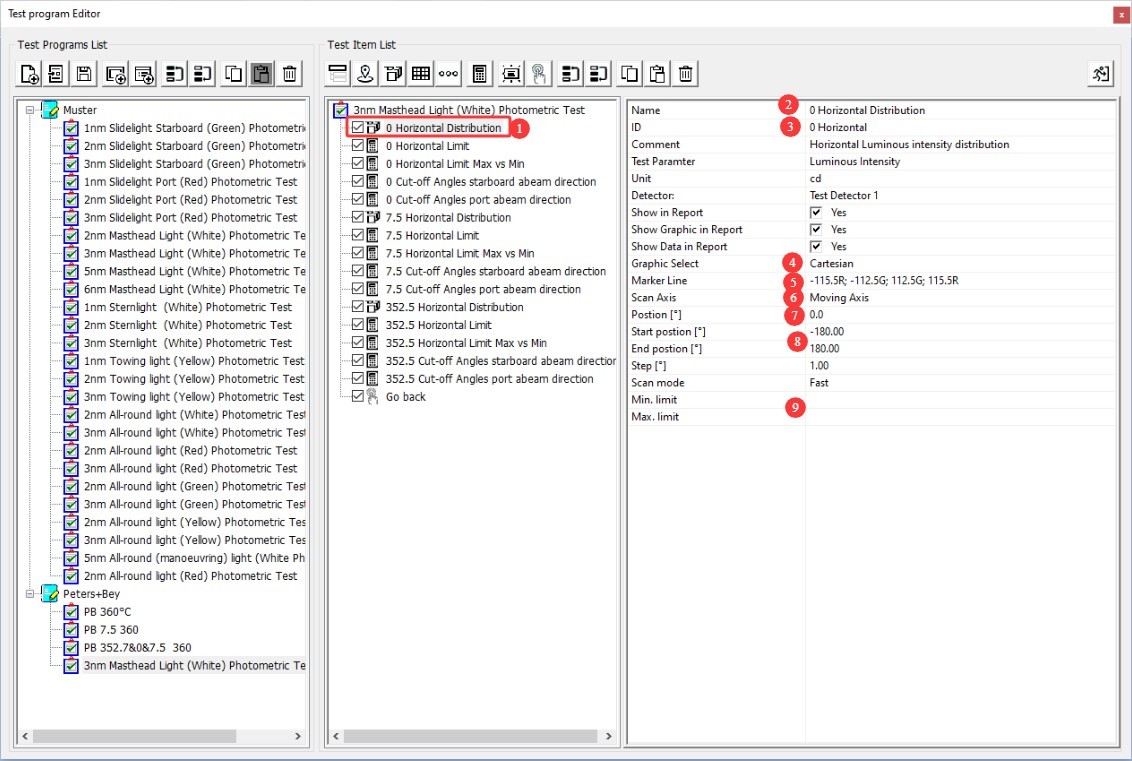

编号	说明
①	程序第一个测试项目为测试面
②	可自由编辑该测试面的名称
③	可自由编辑该测试面的ID（注：若后续计算需要在此测试结果的基础之上进行，添加计算的时候需要使用同样的ID）
④	图形选择，极坐标或直角坐标
⑤	标记线，光强曲线中对几个重要的角度添加标记线。例：-115.5R为在-115.5度位置添加红色标记线，112.5G为在112.5度位置添加绿色标记线，以英文分号隔开
⑥	扫描轴选择，可选固定轴或随动轴，一般选择随动轴
⑦	扫描位置，0.0意思是固定轴在0.0度位置时，随动轴进行扫描
⑧	扫描起止范围，-180至180，即随动轴从-180度位置开始扫描至180度位置。用户可根据自己需求进行设置
⑨	上下限值设置，单位为cd。若无需设置则留空
注：本页面其它设置可参考图片

图51

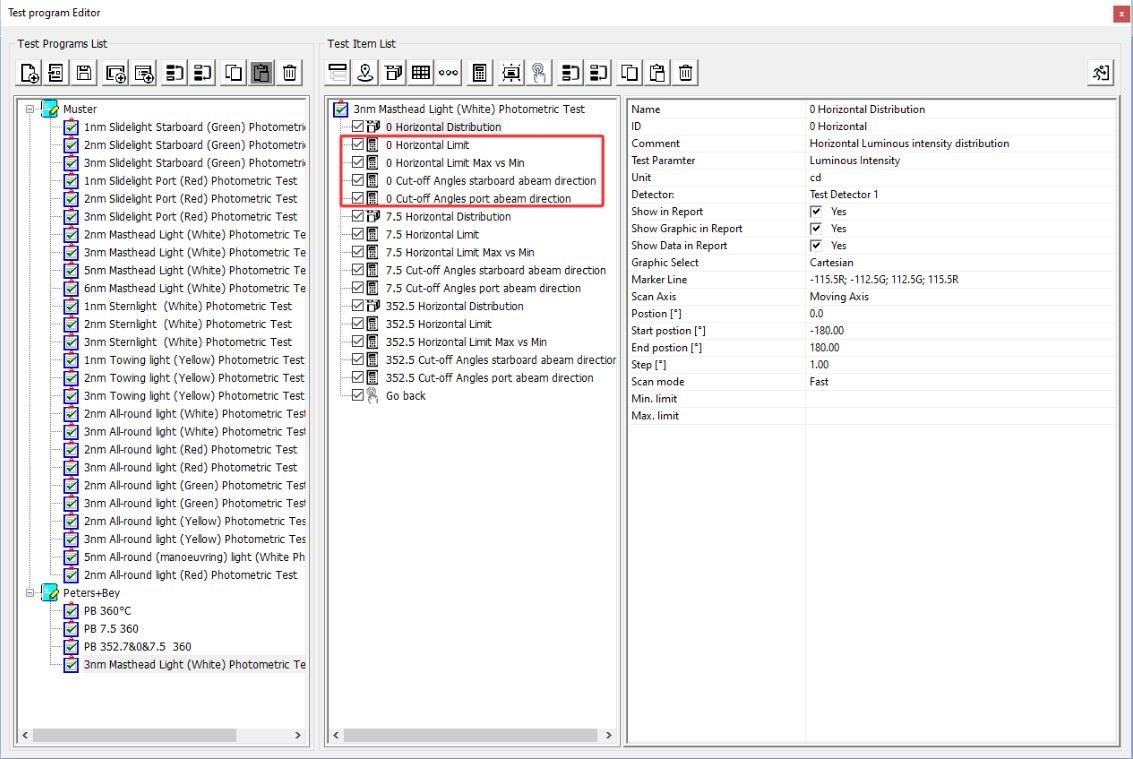

在该测试面的基础之上添加了几个计算。

图52

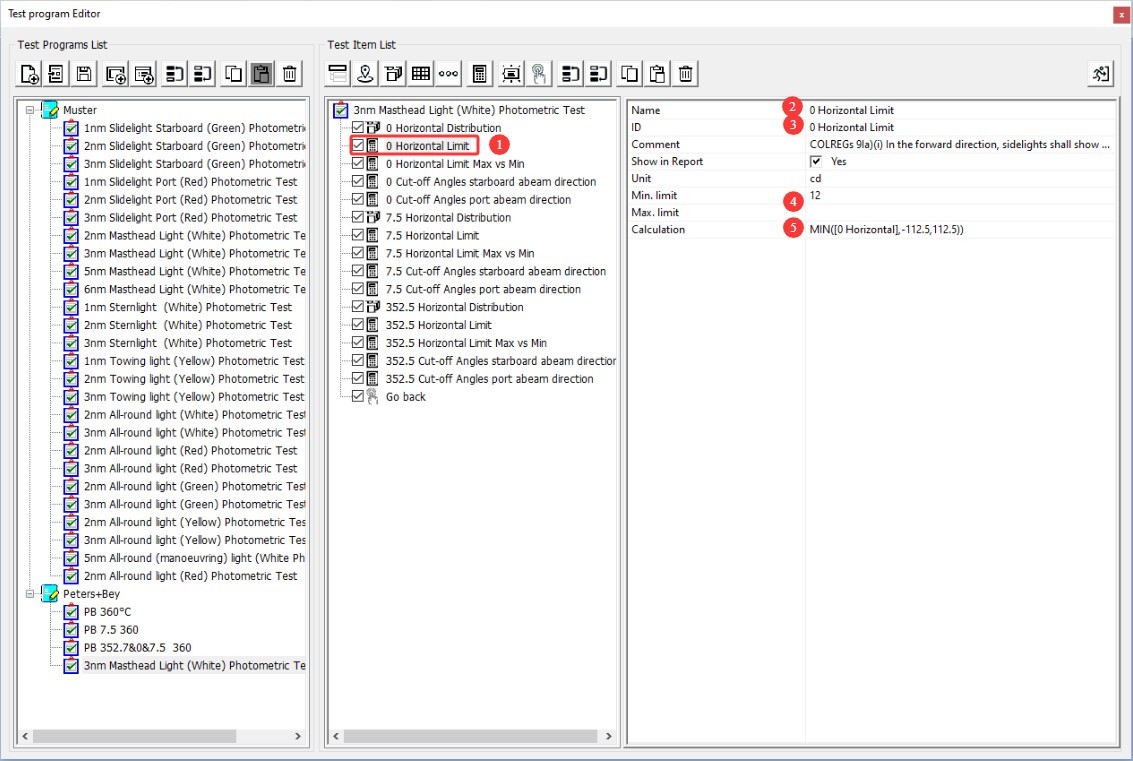

编号	说明
①	第一个计算，计算限值
②	可自由编辑该计算的名称
③	可自由编辑该计算的ID（注：若后续计算需要在此计算结果的基础之上进行，添加后续计算的时候需要使用同样的ID）
④	输入限值。最小值12，即最小值不低于12cd时通过，最小值低于12cd时不通过；未设置最大值，即不对最大值进行计算

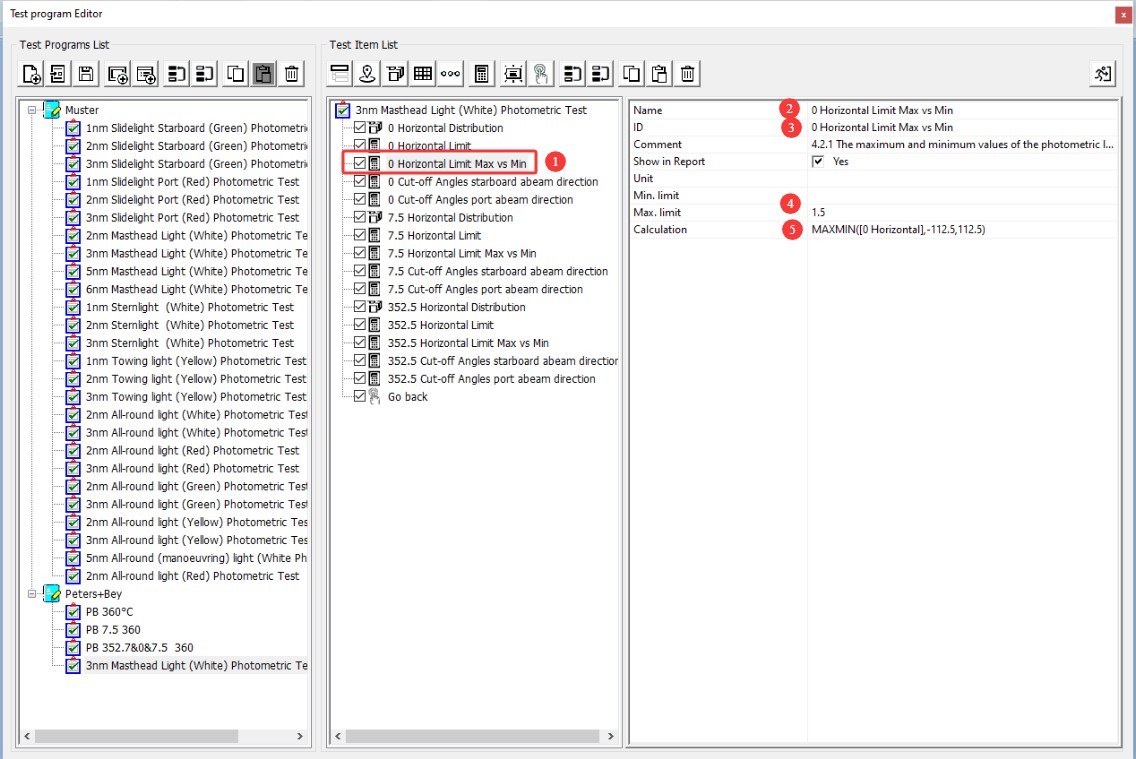

⑤	计算公式。该公式中MIN意思是对最小值进行计算；0 Horizontal为第一个测试项目测试面的ID，即在该测试面的基础上进行计算；-112.5, 112.5意思是在该测试面结果的-112.5度与112.5度范围内进行计算

图53

编号	说明
①	第二个计算，计算最大值和最小值的比值
②	可自由编辑该计算的名称
③	可自由编辑该计算的ID（注：若后续计算需要在此计算结果的基础之上进行，添加后续计算的时候需要使用同样的ID）
④	输入限值。最大值1.5，即最大光强值最小光强值的比值不高于1.5时通过，高于1.5时不通过；未设置最小值，即不对最小值进行计算
⑤	计算公式。该公式中MAXMIN意思是对最大值和最小值的比值进行计算；0 Horizontal为第一个测试项目测试面的ID，即在该测试面的基础上进行计算；-112.5, 112.5意思是在该测试面结果的-112.5度与112.5度范围内进行计算

图54

编号	说明
①	第三个计算，计算右舷横梁（正向角度）的有效光束角
②	可自由编辑该计算的名称
③	可自由编辑该计算的ID（注：若后续计算需要在此计算结果的基础之上进行，添加后续计算的时候需要使用同样的ID）
④	单位为°

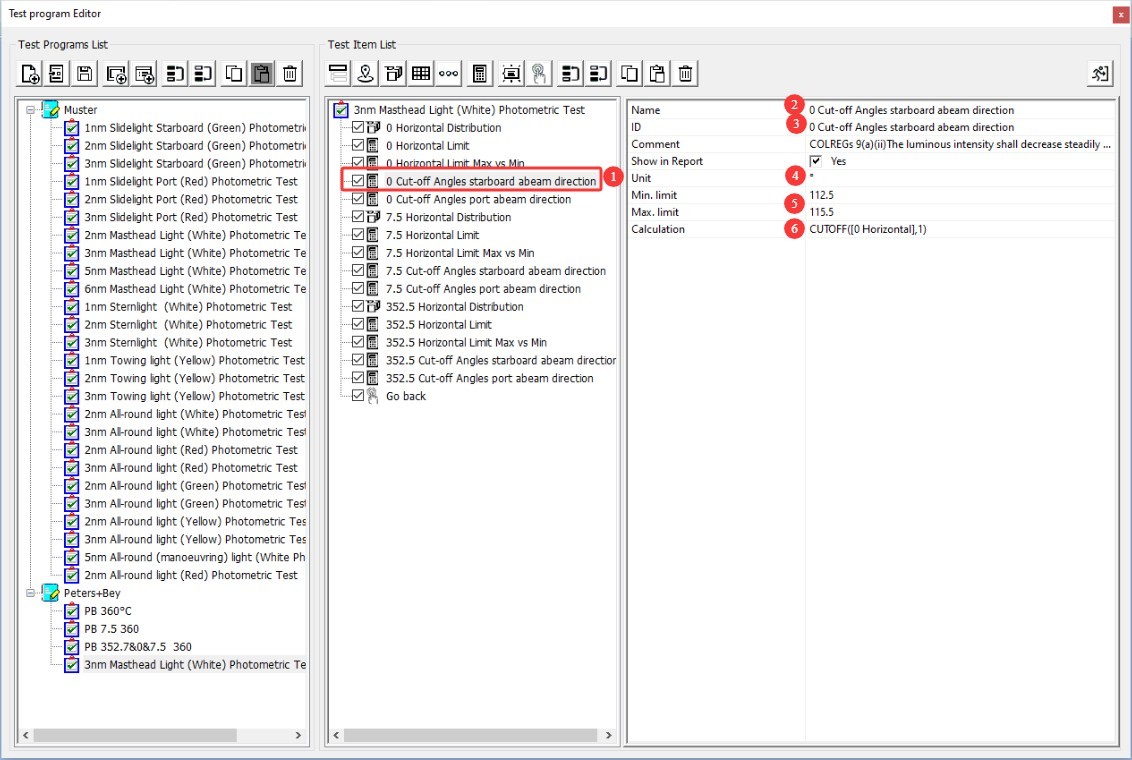

⑤	输入限值。最小值112.5，最大115.5，即正向的有效光束角在此范围内为通过，不在此范围内为不通过

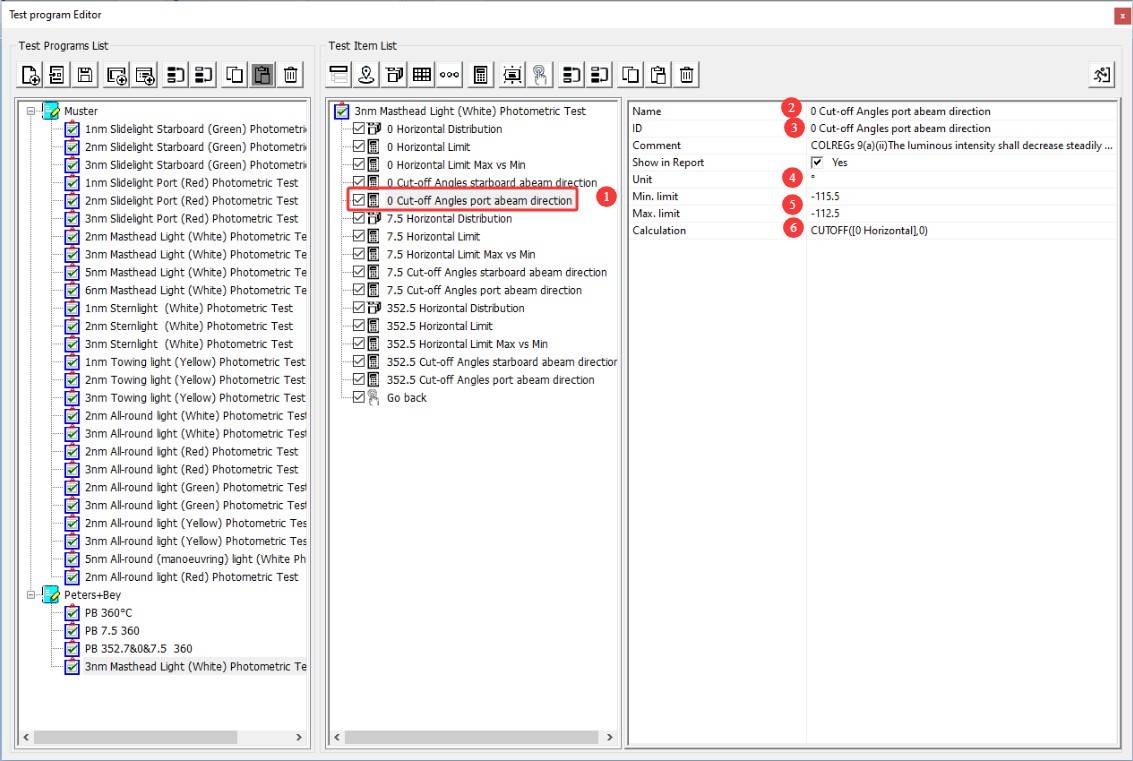

⑥	计算公式。该公式中CUTOFF意思是对有效光束角进行计算；0 Horizontal为第一个测试项目测试面的ID，即在该测试面的基础上进行计算；1意思是从中心（0度位置）开始向正向角度寻找有效光束角

图55

编号	说明
①	第四个计算，计算左舷横梁（负向角度）的有效光束角
②	可自由编辑该计算的名称
③	可自由编辑该计算的ID（注：若后续计算需要在此计算结果的基础之上进行，添加后续计算的时候需要使用同样的ID）
④	单位为°
⑤	输入限值。最小值-115.5，最大-112.5，即正向的有效光束角在此范围内为通过，不在此范围内为不通过
⑥	计算公式。该公式中CUTOFF意思是对有效光束角进行计算；0 Horizontal为第一个测试项目测试面的ID，即在该测试面的基础上进行计算；0意思是从中心（0度位置）开始向负向角度寻找有效光束角

图56

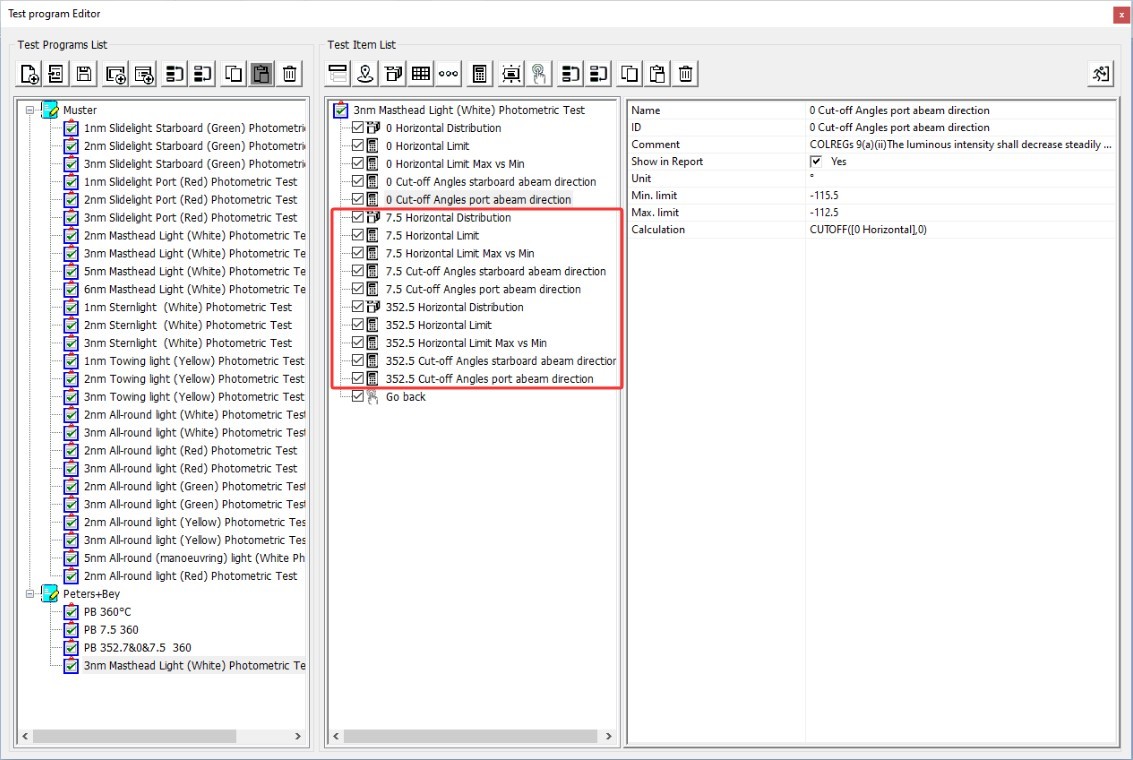

以下两组扫描和计算，分别为在固定轴7.5度位置及352.5度（-7.5）度位置时进行扫描和计算。

图57

所有参数设置可参考上述第一个测试面及其相关计算。请注意以下几个有区别的地方。

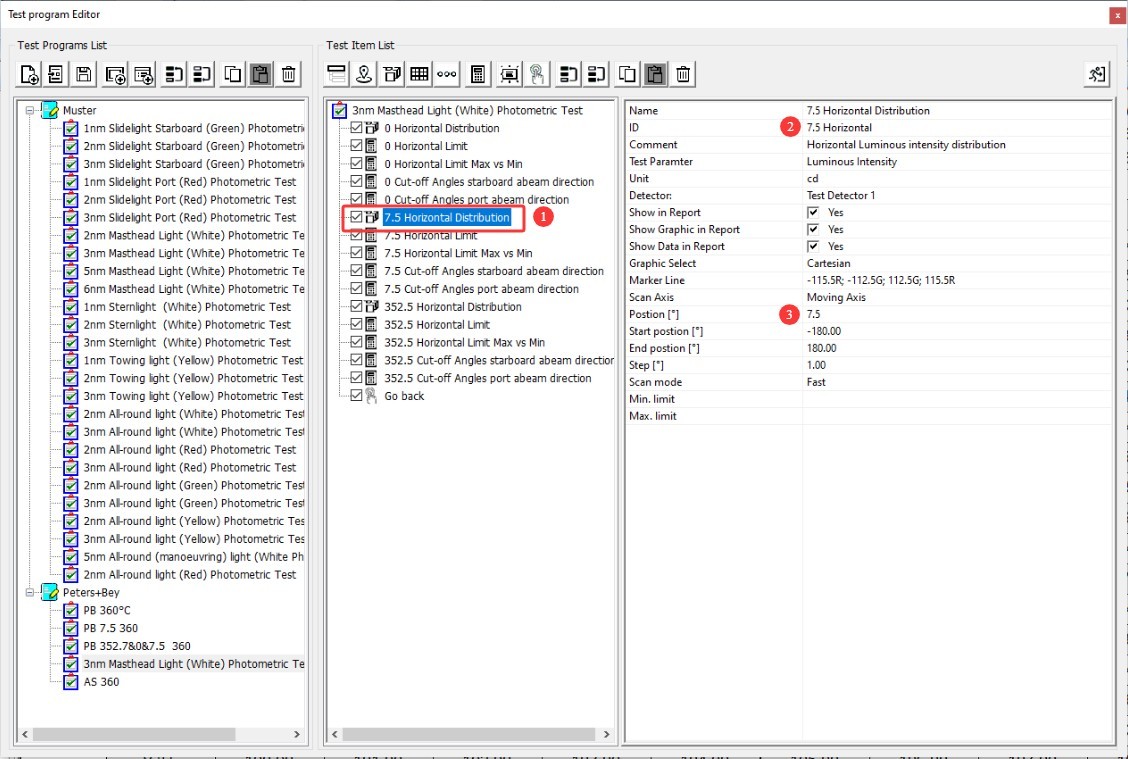

编号	说明
①	测试面
②	使用与第一个测试面不同的ID，避免计算混乱
③	扫描位置，设置为7.5度

图58

编号	说明
①	计算

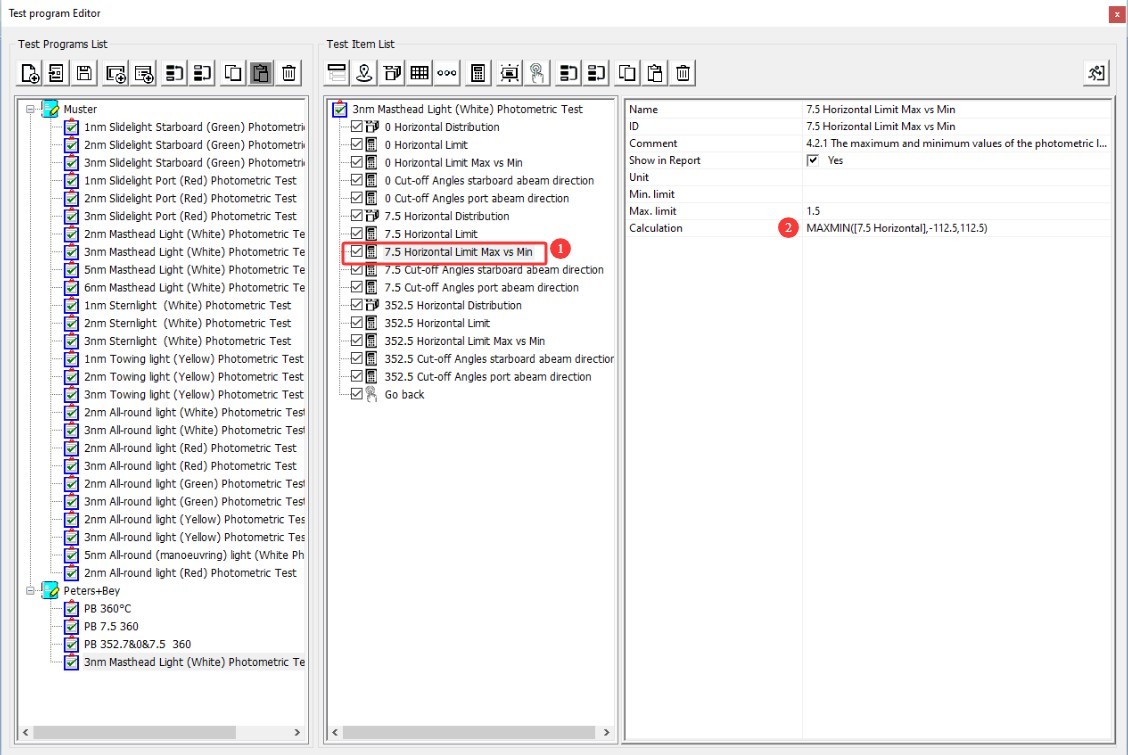

②	计算公式，参考ID 需用7.5 Horizontal，即第二个测试面的ID，即在该测试面的基础上进行计算

图59

编号	说明
①	测试面
②	使用与前两个测试面不同的ID，避免计算混乱

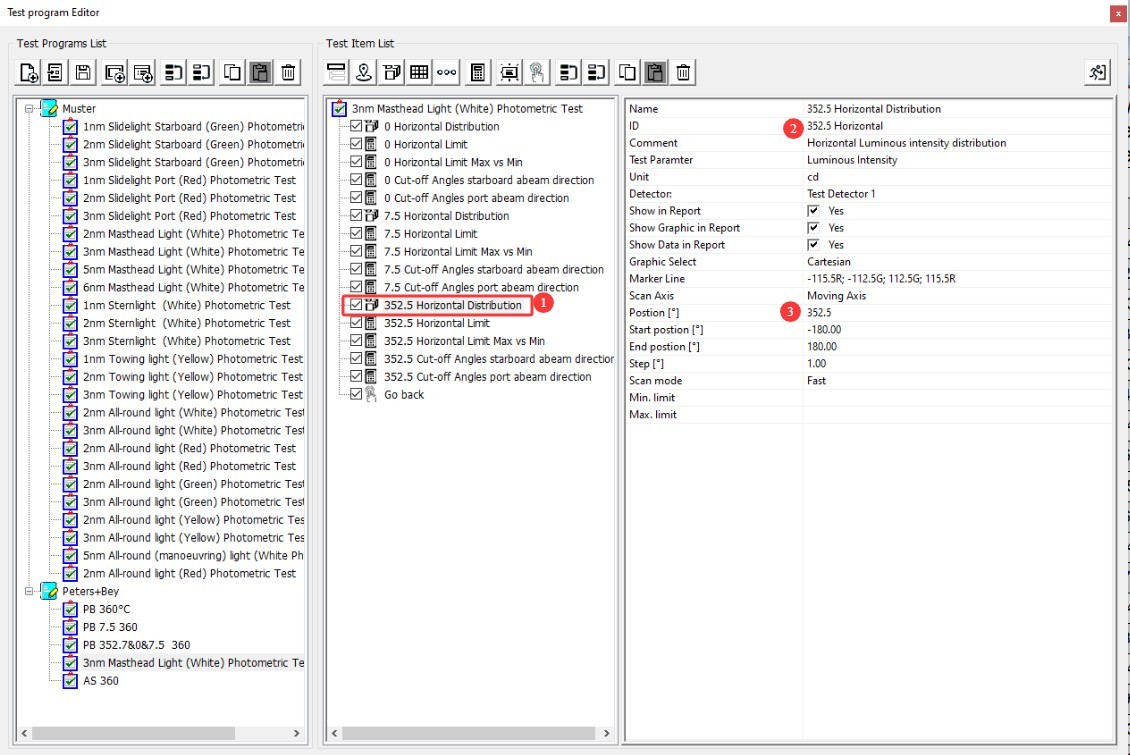

③	扫描位置，设置为352.5度。注：此处不能设置负值，虽然352.5度与-7.5度为同一个位置，但请设置为正值，即352.5

图60

编号	说明

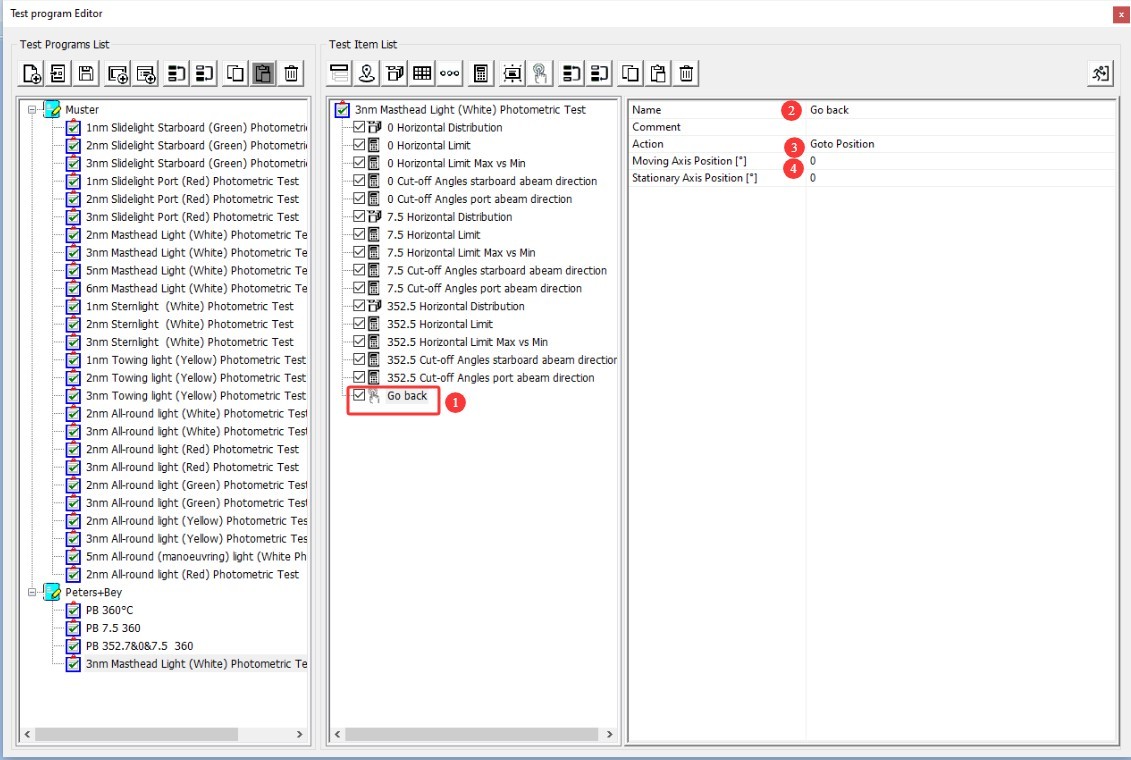

①	最后添加一个命令
②	可自定义该命令的名称
③	选择该命令执行的运行，本命令执行的动作为：将分布光度计转至某个指定位置
④	输入该位置的角度，（0，0）即为将分布光度计转回初始初始位置（固定轴和随动轴均为0度）

图61

8.2.3 使用刚编辑好的程序运行测试

参考8.1，然后选用刚编辑好的程序进行测试即可。

注：软件依次执行该程序所有步骤，编辑程序时请注意所有步骤顺序正确。

9、测试结束

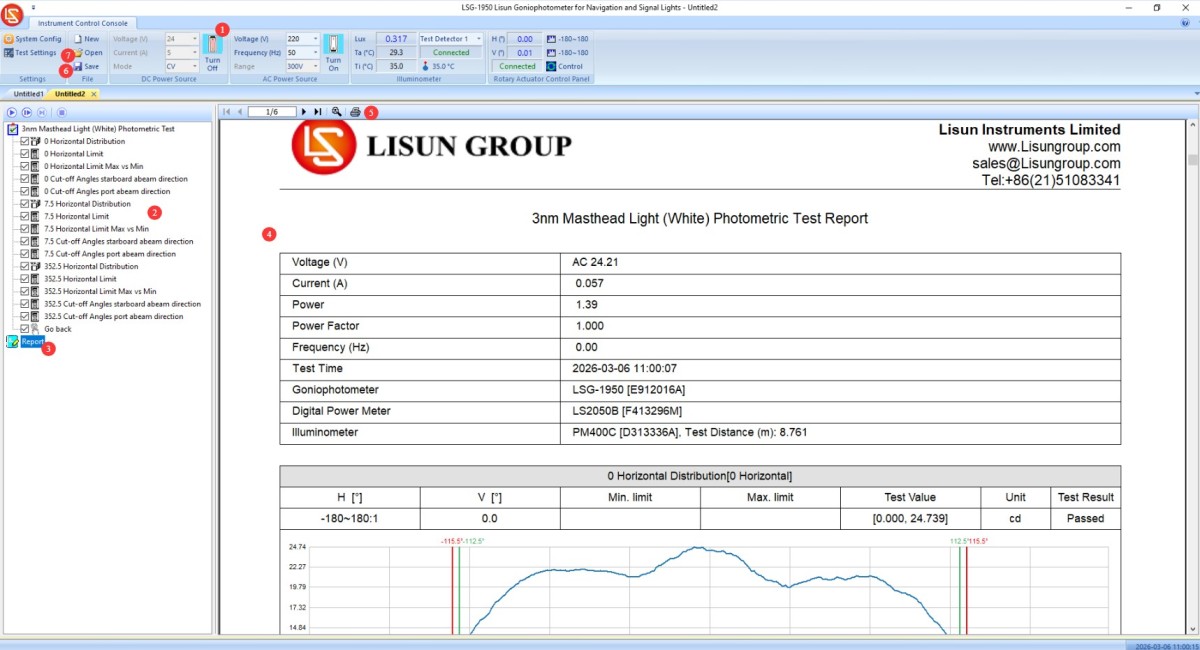

编号	说明
①	可点击将样品灯具关闭
②	可点击任一项，以查看该项的测试结果
③	测试结束后，左边栏最后项会显示测试报告，可点击查看完整测试报告
④	测试结果和测试报告显示区域
⑤	可将测试报告打印至PDF或A4纸
⑥	可将测试报告保存为gmsax格式文件，该格式的文件只能用LSG-1950软件打开
⑦	可打开历史gmsax文件，以查看或处理测试报告

图62

10、设备日常维护与保养

10.1 日常维护

开机顺序：先打开机柜总电源开关，再依次打开机柜内及暗室内各设备的电源开关，最后再打开软件；关机顺序：先将软件关闭，再将机柜内设备及暗室内设备电源开关逐一关闭，最后将机柜总电源开关关闭。

保持暗室控制室整洁无尘，避免灰尘进入设备内部，设备表面有浮尘时，请使用干燥柔软材料进行擦拭。

避免暗室长时间处于高湿环境，必要时常备除湿器。

10.2 定期维护

10.2.1 光度探头清洁

若暗室无法做到无尘，需根据实际情况定期（比如每月一次）清洁光度探头感光面，避免灰尘附着，影响测试精度。

清洁光度探头感光面时，需将专业无尘布蘸取少量光学仪器专用清洁液（无腐蚀性），轻轻擦拭，避免干擦划伤感光面，清洁后自然晾干

10.2.2 标准灯

标准灯有效期为一年，一年后若仍需要校准暗室，建议购买新标准灯。

10.2.3 软件

我们会不定期更新软件，以增加功能及修复漏洞。若您在使用软件过程中遇到任何问题，可随时联系我们以获取最新版软件。

10.3 长期停用维护

10.3.1 设备清洁与防护

彻底清洁所有设备表面，用防尘布覆盖主机、探头、机柜；断开所有电源。

10.3.2 环境防护

确保暗室干燥、通风，避免设备受潮，若环境湿度较大，可常备除湿器。

10.3.3 每月通电

每月通电运行一次测试，确保系统所有硬件运行正常。

11、常见故障排查与处理

11.1 通讯异常

故障原因：检查通讯线连接是否牢固，端口是否插错；确认驱动程序安装正确；更换USB接口或通讯线，排除硬件故障

处理方法：重新安装驱动，按设备标识对应连接通讯线，重启设备及软件

11.2 测试误差

故障原因：检查灯具是否稳定，预热时间是否足够；确认设备定标是否有效，测试距离是否正常，标准灯是否正常；查看暗室是否有外界光线干扰，光路是否遮挡

处理方法：延长预热时间，重新进行定标，关闭暗室其它光源，清除光路遮挡物

11.3 分布光度计不旋转

故障原因：检查主机电源是否开启，接线是否正确；查看机柜内角度控制器是否正常工作；确认旋转轴是否有异物卡住

处理方法：检查供电和接线，清除异物；重启系统及软件再次尝试

11.4 软件闪退

故障原因：检查电脑操作系统是否使用管理员账号登陆；确认软件安装是否完整

处理方法：使用管理员账号登陆电脑；重装软件和驱动

11.5 电源故障

11.5.1 DC电源输出异常

故障原因：机柜AC/DC开关未切换至DC、样品电压电流超出DC电源限值、样品短路；

处理方法：请确认样品电压电流在DC电源输出范围内，比如DC3010型号最大输出电压为30V，最大输出电流为10A；检查样品是否短路，若短路，修复样品后再测试。

11.5.2 AC电源无输出

故障原因：机柜AC/DC开关未切换至AC端、过载保护触发；

排查步骤：检查AC电源输出接线及样品连接，确保无松动或短路；若过载保护触发，关闭电源冷却5分钟后重新启动，确保样品功率在AC电源输出范围之内，比如LSP-500VARC最大输出功率为500W。
