1、开箱与设备基础认知

1.1 核心技术参数

满足IEC、CIE和LM-79标准要求；

自动测试光束角：主要半光强角以及1/2 光强角, 3/4光强角和1/10光强角等满足特殊要求；

测试数据满足IES格式并且可以通过照明设计软件如Dialux应用于照明设计；

自带一个1米长暗箱，测试最大灯具尺寸：最大Φ180mm*160mm（直径*深度）；

测试光强范围：0.1~30,000cd，探头精度：Class A；

被测灯和探头间的距离：316mm或1000mm；

角度间隔：水平角度1°/5°/10°/15°/22.5°/30°/45°/90° 垂直角度0.5°/2°/1.5°；

水平自动轴旋转角度(C) 0°~360°; 垂直轴自动旋转角度(γ)-90°~+90°；

角度精度：±0.2°；

包含LMS-9000CG高精度快速光谱辐射计，可进行颜色测试及颜色分布测试。

1.2 开箱检查与配件核对

1.2.1 包装拆除与外观检查

拆除设备包装时，需轻缓操作，避免使用尖锐工具划伤设备外壳。开箱后首先检查设备主体外观，确认无明显变形、凹陷、漆面脱落，面板仪表、按钮无破损、松动。若发现设备或配件损坏、变形，禁止通电使用，请及时联系我们。

1.2.2 主机及配件

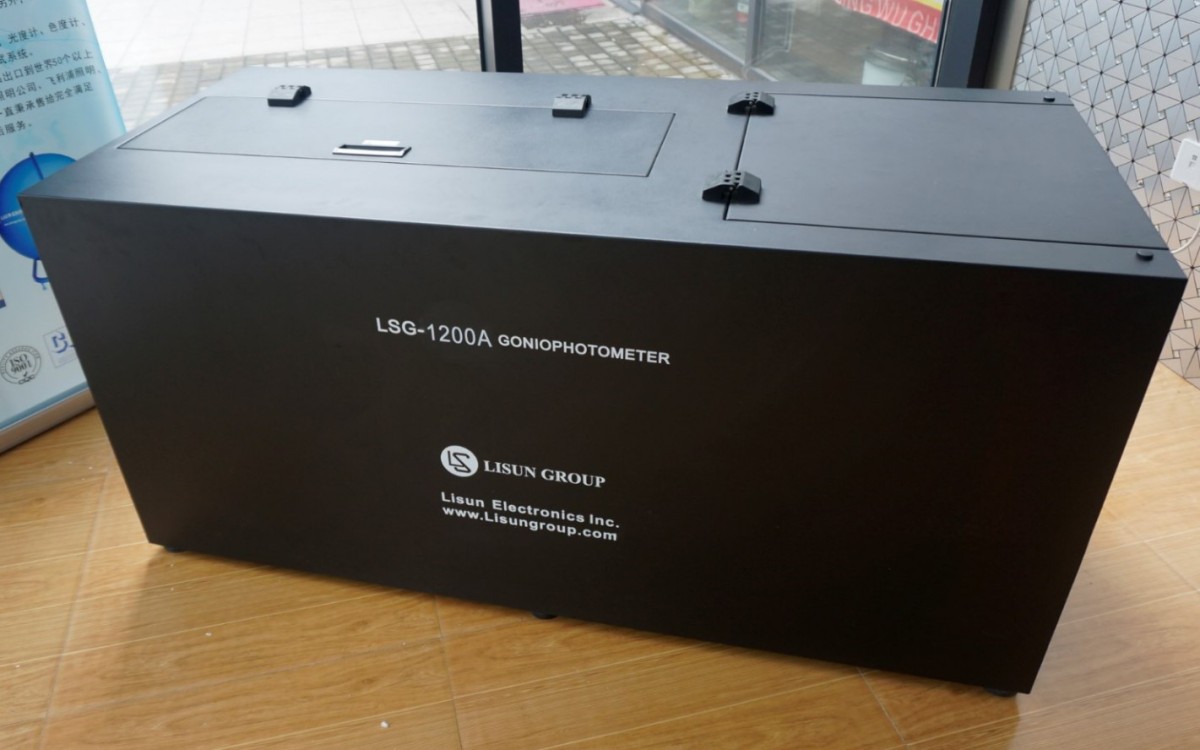

LSG-1200A紧凑型分布式光度计：1台。

图1

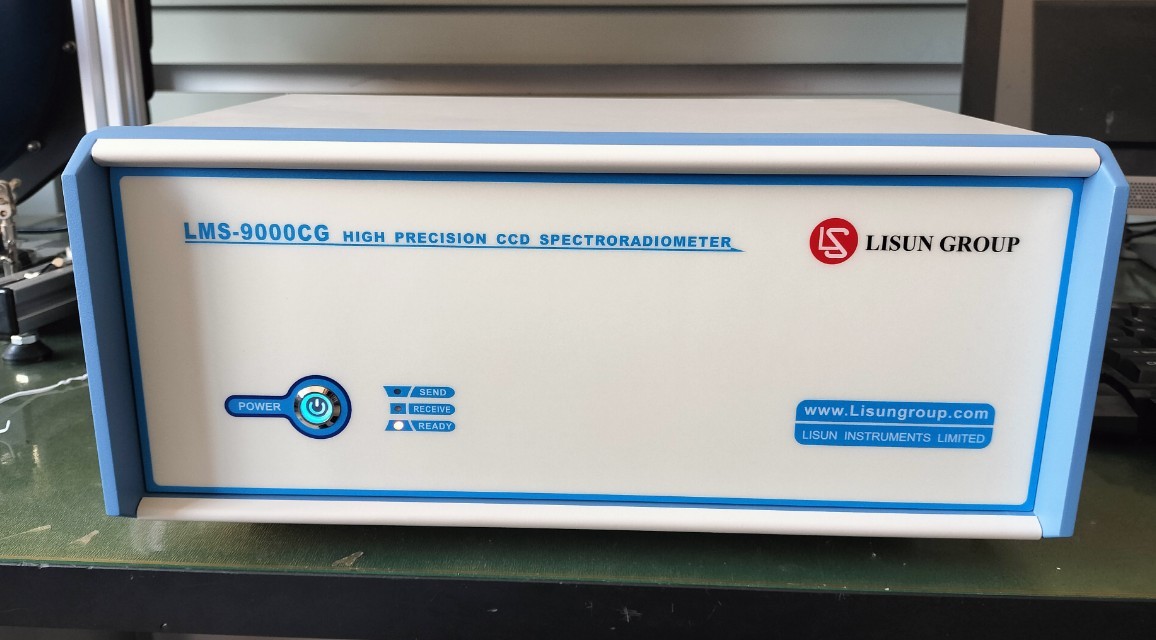

LMS-9000CG光谱仪：1台。

图2

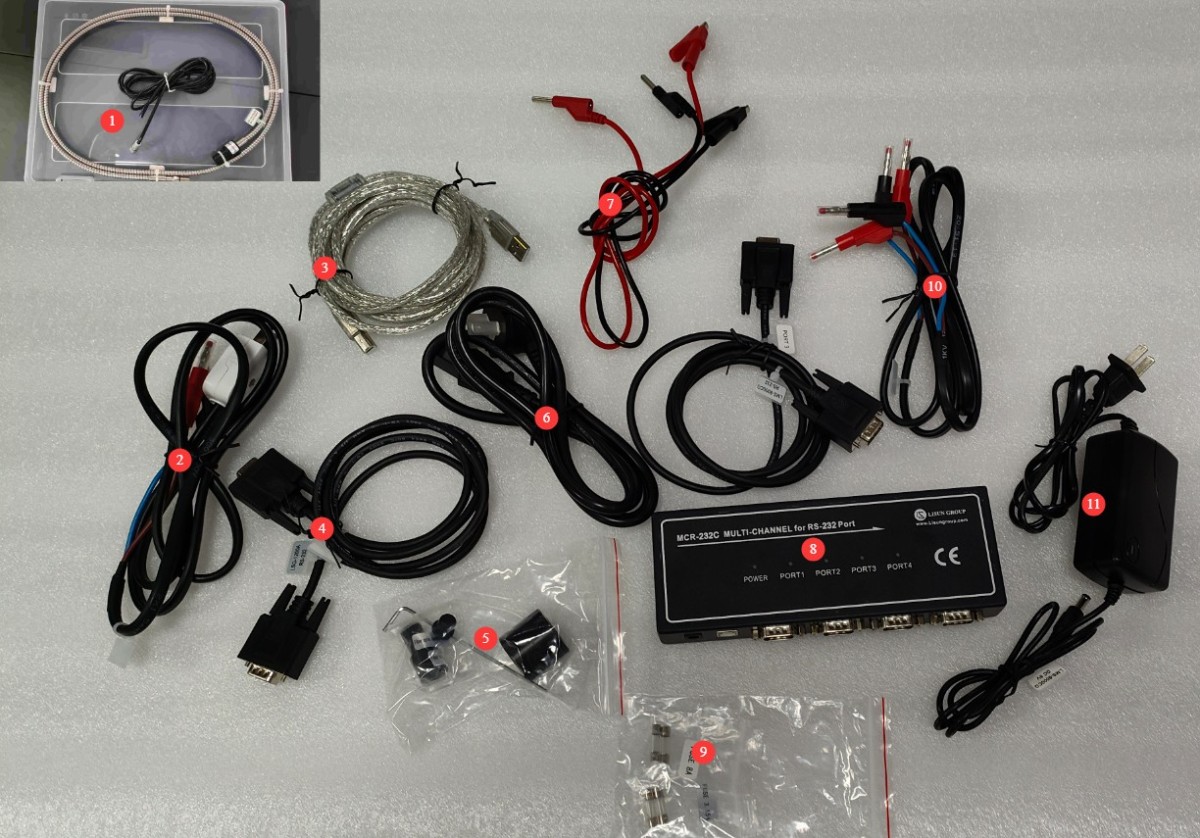

常规配件如下：①光纤及乳白片连接头，温度探头，用于LMS-9000CG；②和⑩用于连接样品电源至设备，可二选一；③USB连接线，用于连接RS232通讯盒至电脑；④RS232通讯线，用于连接设备至RS232通讯盒；⑤光纤配件套装，包含毛玻璃连接头、固定套筒等；⑥电源线，用于LSG-1200A；⑦电源连接线，用于连接样品；⑧RS232通讯盒；⑨备用保险丝；⑪电源适配器，用于LMS-9000CG。

图3

电子版使用说明书、质保卡等，已将下载链接通过邮件形式发送，请及时下载。如错过邮件，也可主动与我们联系，以重新获得下载链接。

2、安全使用注意事项

2.1 电气安全

2.1.1 电源连接

220V 单相电，电源插座需符合安全标准，具备良好接地功能，且额定电流需满足设备功率需求（建议配备独立空气开关）。

接线完成后，需用力拉扯接线端子，确认接线牢固，无松动。

2.1.2 接地规范

设备必须可靠接地，接地电阻≤4Ω，禁止使用燃气管道、非金属水管、零线代替接地线。接地完成后，需在通电前用接地电阻测试仪检测接地电阻，确认符合要求后方可通电，避免因接地不良导致触电、设备误动作或测量误差。

2.1.3 操作禁忌

设备接线、检修、维护前，必须断开设备背总电源，确认无电压残留后再操作；

禁止湿手操作设备电源开关、触摸屏或仪表按钮，避免触电风险；

禁止在设备运行时插拔电源线、信号线，避免电路短路损坏控制器或电器元件。

2.2 操作安全

设备运行时，非专业人员禁止拆卸、维修，若遇故障需联系售后人员，或在技术员指导下操作；

设备运行时，禁止接触旋转部件，否则可能导致被挤伤；

设备运行时禁止在设备内部放置任何杂物，否则可能导致设备损坏；

出现故障或异常时，需立即停止试验，排查故障。

2.3 水平放置

设备必须放置在平整地面上，使用水平仪校准设备水平：将水平仪放在设备顶部台面，确认水平仪气泡居中。注：设备的四个脚是可以调节高低的，可将设备调至水平，调好后需确保设备四个脚全部稳固触地。

设备倾斜可能导致试验结果准确性，并缩短设备使用寿命。

2.4 其它

本说明书中未提到的，请谨慎操作或与我们联系。

3、设备连接

3.1 LSG-1200A接线

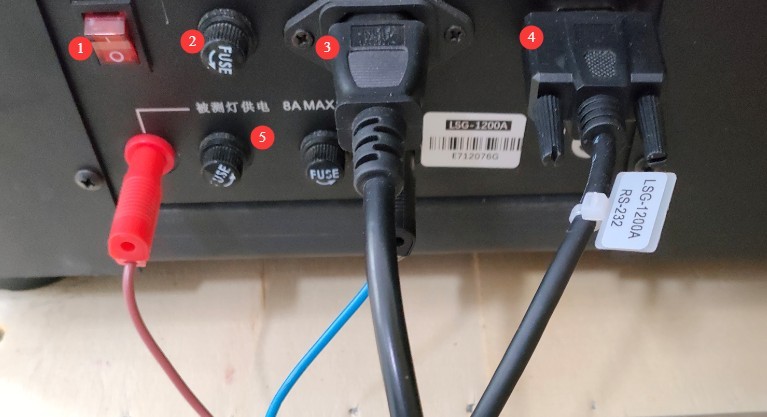

①电源开关；②设备电源保险丝；③电源线插孔，请根据标识连接至正确电源；④RS232端口，使用RS232通讯线连接至RS232通讯盒；⑤样品电源连接处及样品电源保险丝，如有购买我们的可调电源，请将电源输出端连接至此，如用户自己准备电源，请根据样品需求连接至正确电源；

图4

3.2 LMS-9000CG接线

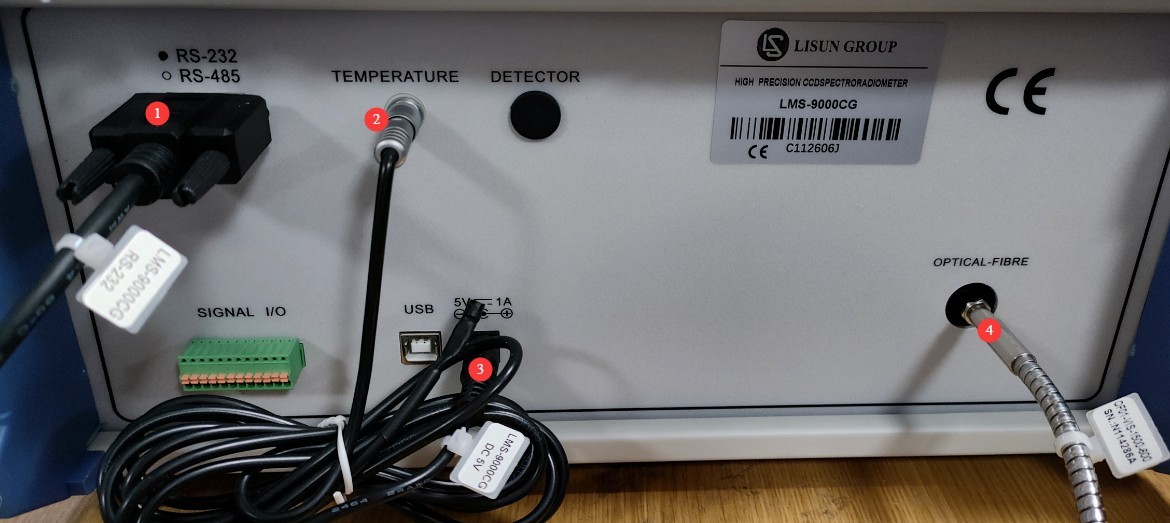

①RS232端口，使用RS232通讯线连接至RS232通讯盒；②温度探头连接；③电源适配器连接；④光纤连接。

图5

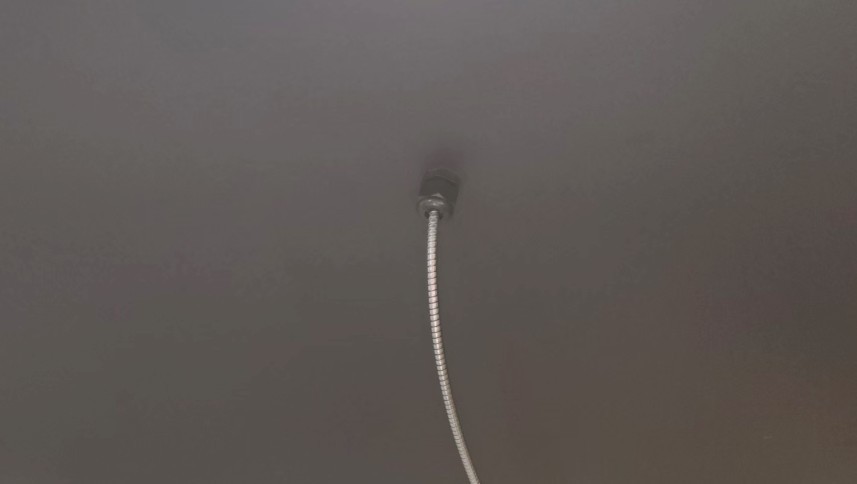

光纤穿过LSG-1200A侧开孔，另一端放在暗箱内备用。

图5.1

3.3 RS232通讯盒接线

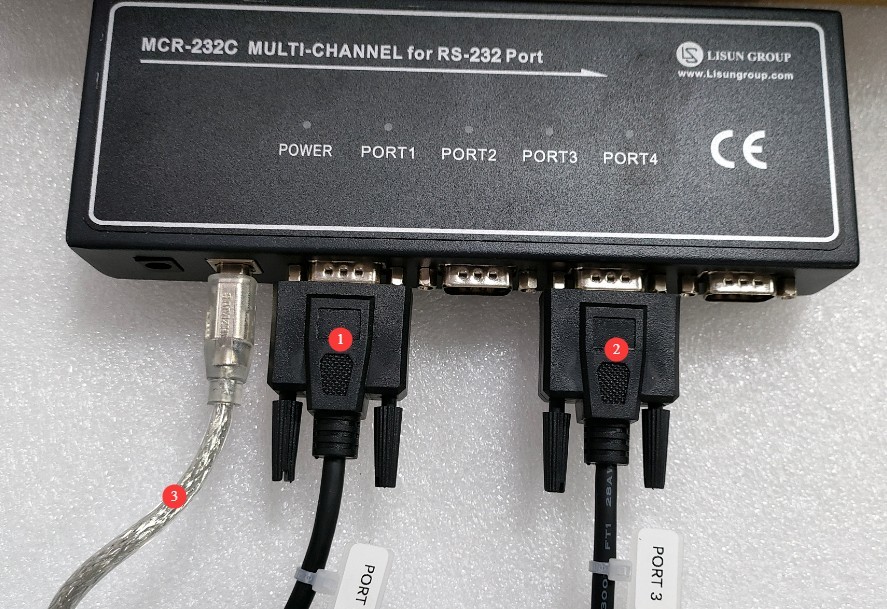

①②两根RS232通讯线分别连接至LSG-1200A和LMS-9000CG；③USB线连接至电脑，尽量不要使用其它延长线或者转接线，否则可能导致通讯异常。

图6

4、软件安装调试

4.1 电脑配置

WIN7/8/10/11均可，需至少一个USB接口，无其它特殊要求。请尽量使用管理员账号登录电脑。

4.2 软件安装调试

4.2.1 软件安装

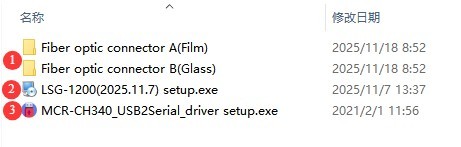

将软件文件夹内所有文件拷贝至电脑。①LMS-9000CG的两个定标文件，后续会讲如何使用；②LSG-1200A软件程序，请直接双击安装；③RS232通讯盒驱动程序，请直接双击安装。

图7

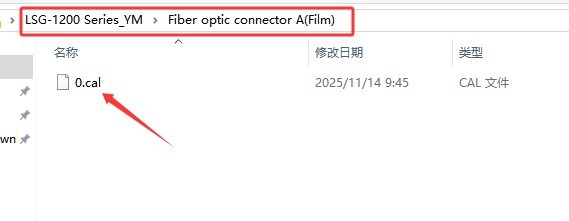

将软件安装包中乳白片对应的定标文件：

图7.1

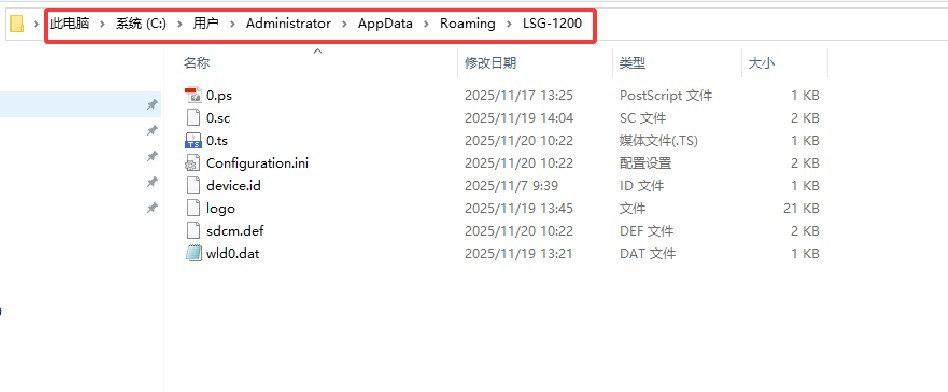

复制到电脑如下文件夹中：

图7.2

4.2.2 软件调试

将所有设备电源开启。

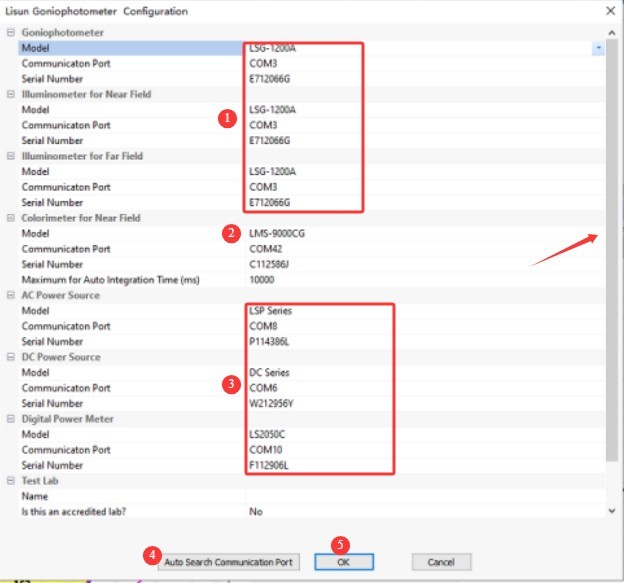

双击软件桌面图标。第一次使用软件时，会跳出如下窗口，要求软件与硬件进行通讯，如不与硬件进行通讯，软件无法使用。①分布光度计型号、近场光度探头型号、远场光度探头型号均默认为LSG-1200A，无需修改；②近场光谱仪型号，请点击右侧下拉列表选择LMS-9000CG；③如您有购买我们的AC/DC电源、电参数表，请点击右侧下拉列表选择对应的型号，否则请选择“未安装”，避免通讯时出错；④型号全部选择正确后，点击“自动搜索端口”，软件会自动为每个设备搜索正确的通讯端口。如出现错误提示，请根据提示内容进行排查；⑤点击“OK”保存设置。

图8

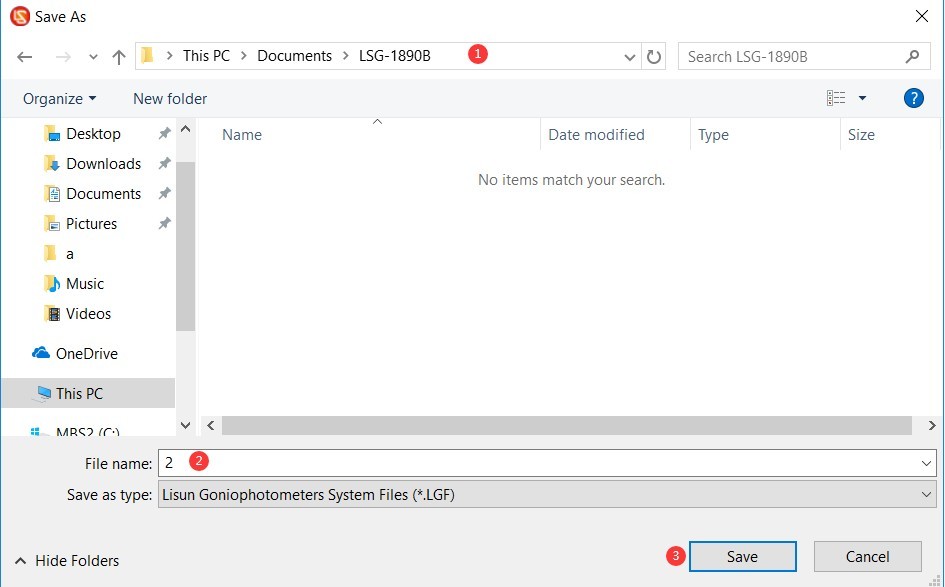

弹出如下窗口，需创建数据库文件以自动保存测试报告。①选择路径，尽量不要放在电脑桌面；②自定义文件名称；③保存后，软件会进入初始界面。

图9

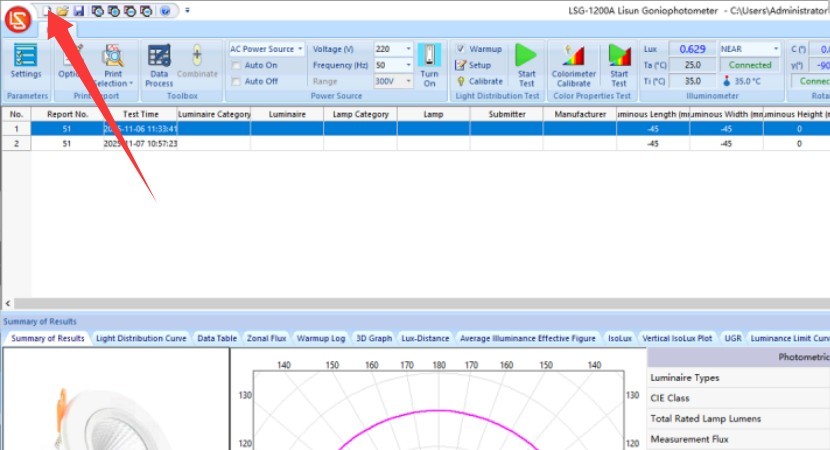

如您想新建数据库文件，以将不同产品测试报告保存于不同文件中，请点击下图中所标记的白色按钮。

图9.1

每次打开软件，会默认打开上次的数据库文件，若上次的数据库文件名称、路径等有变动，软件会提示新建数据库文件。

如您未购买我们的电源产品，则软件不包含下图中的电源控制模块。

图9.2

4.3 关于定标

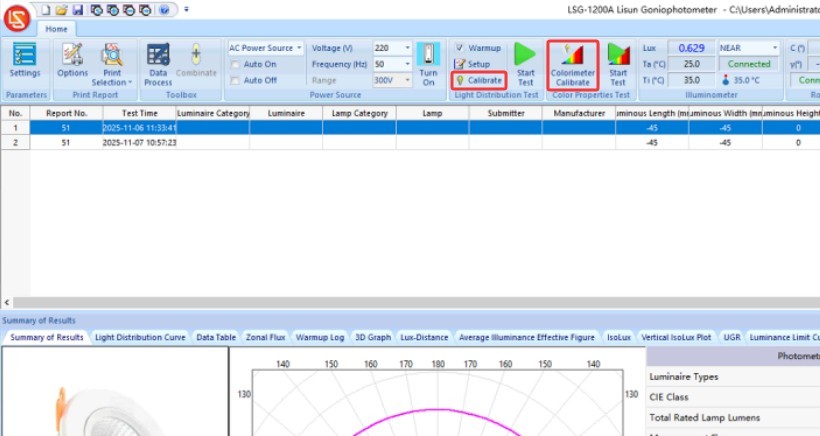

LSG-1200系列分布光度计自带标准暗室，无需使用标准灯进行定标。远场测试距离为固定的1m，近场测试距离为固定的0.316m。但软件保有定标功能，如您需要进行定标操作，可另外购买标准灯。否则无需进入软件如下两个定标模块进行任何操作：

图10

5、测试前准备

5.1 测试环境要求

环境温度要求： 23℃±2℃，目的是保证光源发光特性、仪器传感器精度不受温度漂移影响；

环境相对湿度要求：相对湿度范围：45%~75%RH，无凝露产生，避免高湿导致仪器电路短路、光源表面结雾；

洁净度：测试区域无明显灰尘、烟雾，避免粉尘附着光源表面或仪器光学部件；

电磁干扰：远离强电磁场（如大型电机、高频设备），防止干扰仪器信号采集；

振动与水平：测试台需保持水平稳定，无明显振动（振幅≤0.1mm），避免机械晃动影响角度定位精度。

5.2 样品安装

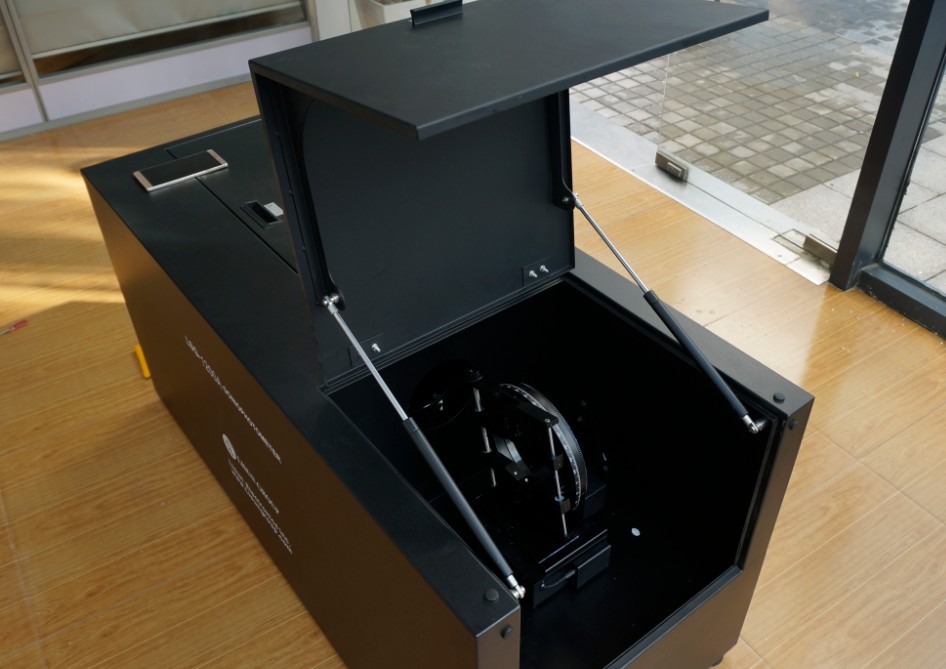

将LSG-1200A右侧盖板打开。

图11

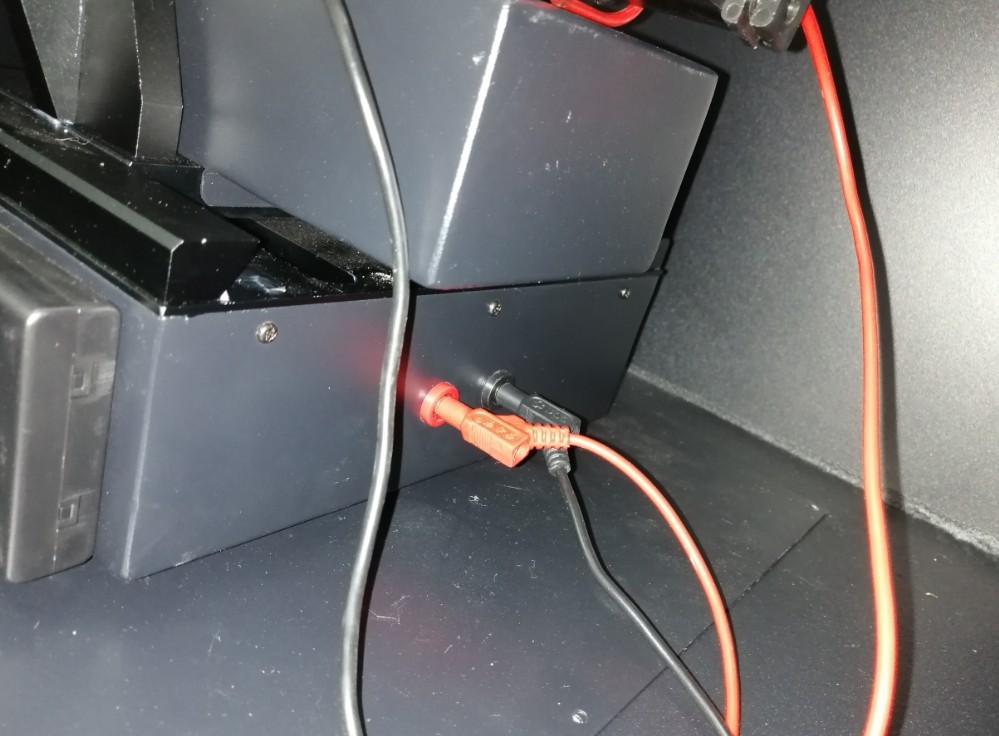

红黑接线端子用于连接样品电源线。为确保安全，连接样品电源线时，请先断开样品供电电源，并佩戴绝缘手套。

图12

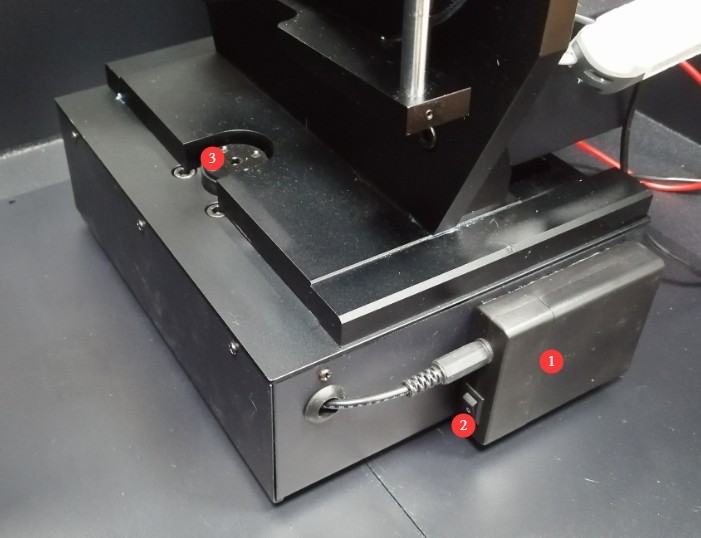

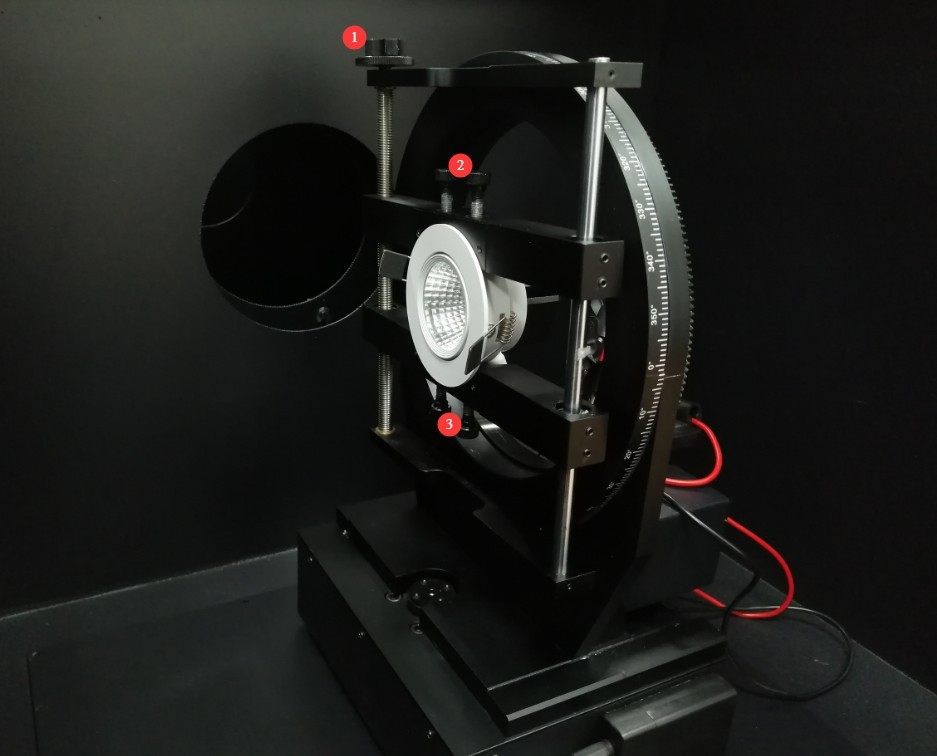

①一字激光电池盒；②一字激光开关；③一字激光。请将一字激光开启，安装样品灯具时，其发光面需保持垂直且与一字激光重合。

图13

需将样品固定在夹具的中心。①可控制夹具张开或夹紧；②夹具夹紧后如仍无法固定好样品灯具，可使用此处螺丝固定。

图14

样品固定好后，将一字激光关闭，然后将盖板关闭。

6、测试操作流程

6.1 光强分布测试

6.1.1 点灯

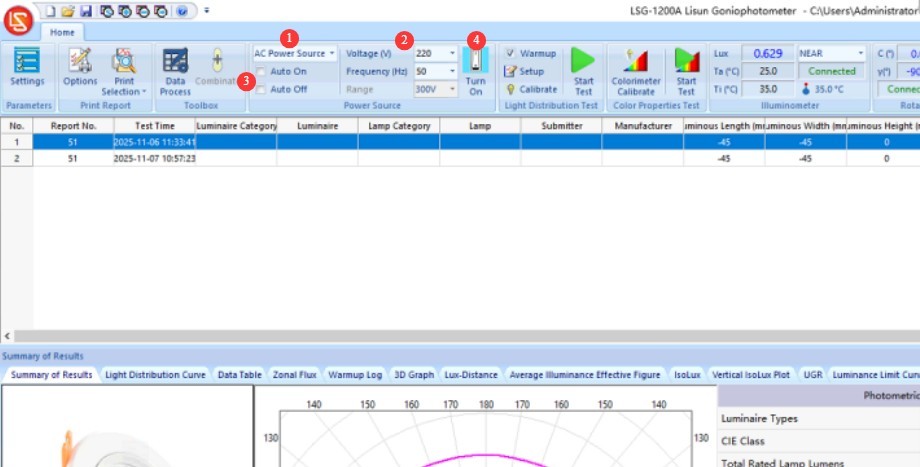

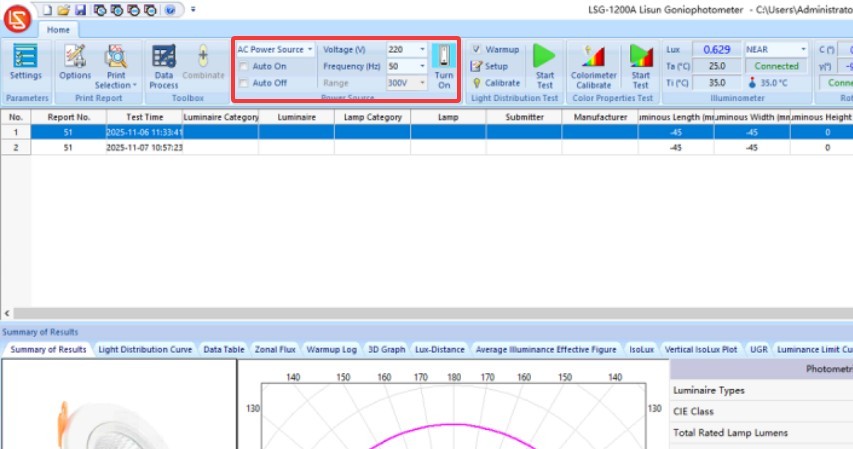

若您有购买我们的电源且正确通讯，软件会有如下模块：①根据样品选择电源类型，AC或DC电源；②根据样品输入正确的电压电流等参数；③选择“自动点灯”和“自动关灯”，软件在开始测试时会自动将样品灯点亮，测试结束时会自动将样品灯关闭；④如不选择“自动点灯”和“自动关灯”，也可点击“点灯”/“关灯”控制样品灯开关。

图15

若您没有购买我们的电源，软件没有如上模块，需要您手动控制电源输出，将样品灯点亮

6.1.2 测试前软件设置

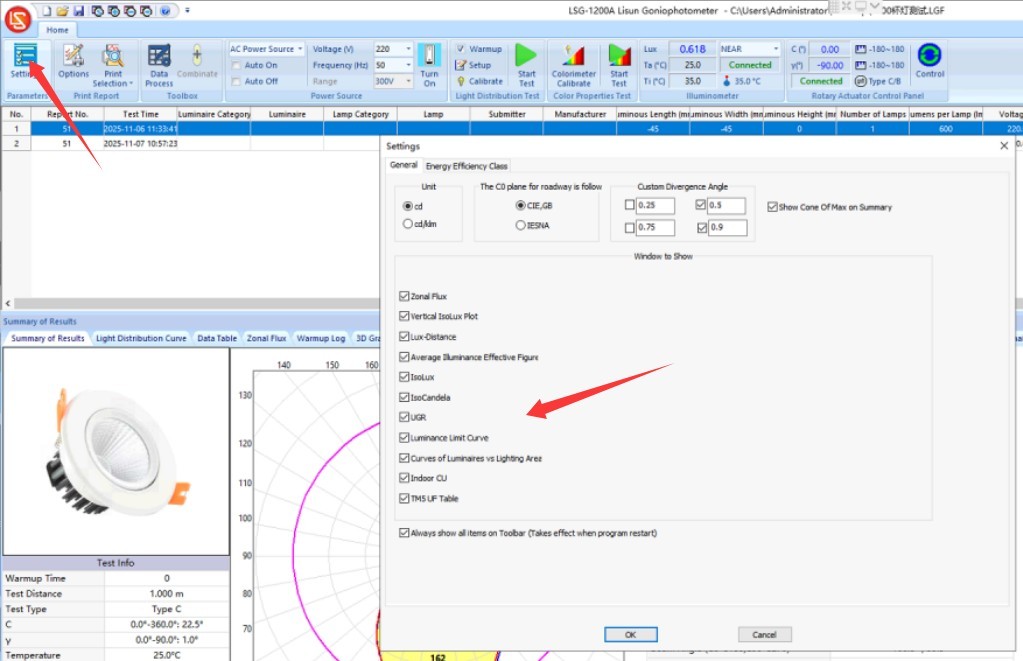

点击设置。选择所需要展示的测试项目，可全选。如无特殊需求，其他设置无需修改。

图16

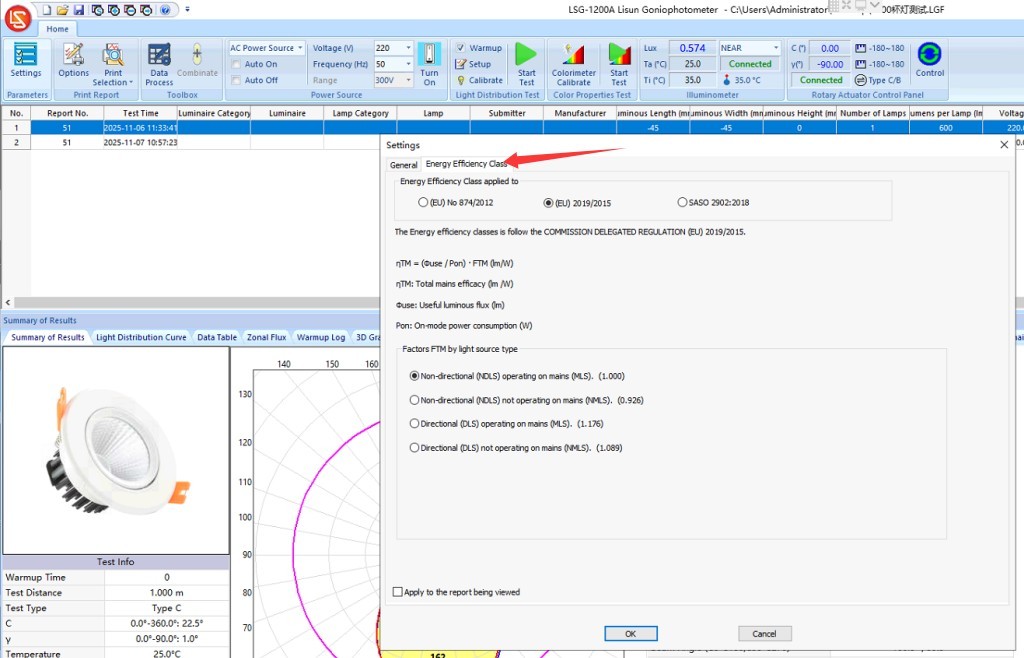

如需测试准确的能效等级，切换至“能效等级”。选择所需要的标准及设置。

图17

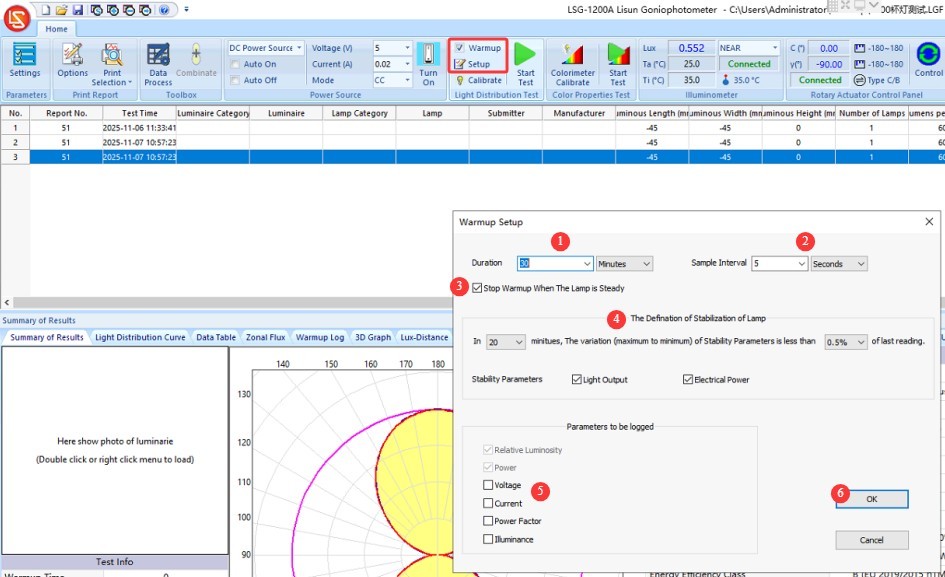

若正式测试前，需要将灯具进行预热处理，勾选“预热”选项，并进入“预热设置”。①选择预热时长，建议至少30分钟；②设置采样间隔时间，即在预热时，每隔多长时间采样一次；③样品灯稳定后，是否跳过剩余预热时间，可根据需要进行选择；④光源稳定的定义；⑤选择预热曲线中需要体现的参数；⑥设置好后，点击OK保存。

图18

整个预热过程的参数变化曲线会自动保存到测试报告。

6.1.3 测试参数设置

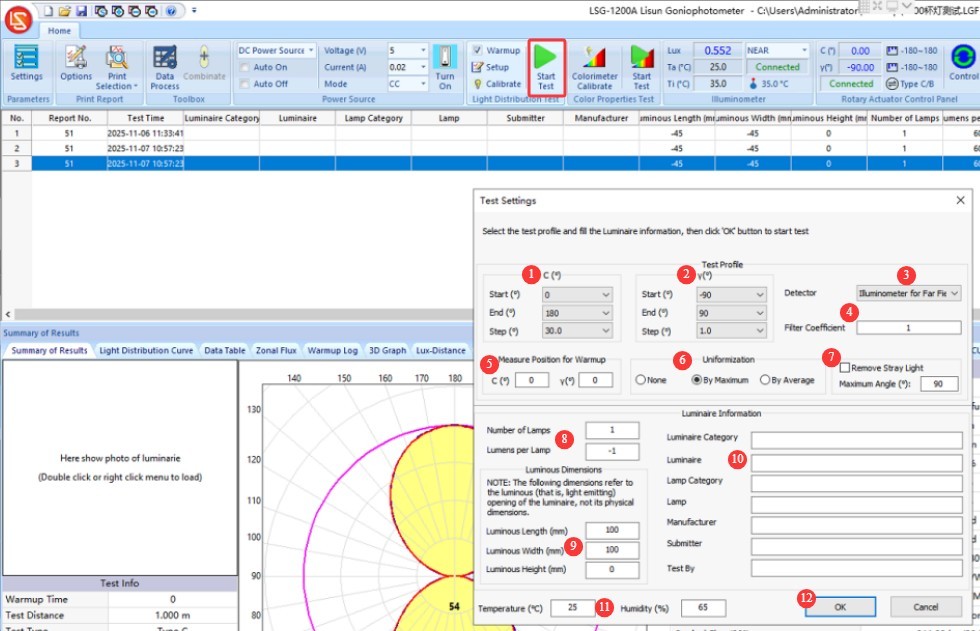

点击测试，进入测试参数设置界面。①C平面角度设置。起止角度0至180无需修改。间隔角度可根据需要进行设置，间隔角度越小，测试报告越准确，但需要时间越长，建议在5至30之间选择；②G平面角度设置。LSG-1200A起止角度为-90至90，无需修改。间隔角度，如无特殊需求，建议选1，光强分布测试中G平面间隔角度不会影响测试时长；③探头位置选择。出厂时，探头默认安装在远场，则这里选择远场即可。如测试LED封装等，按标准需将探头移至0.316m处，然后这里需要选择近场探头进行测试；④衰减片系数，常规设备不需要衰减片，系数默认为1，如您单独购买了衰减片，安装好衰减片后，按衰减片所标识的系数填写即可；⑤预热位置，默认（0，0）度位置，即预热时监测样品灯具正前方数据；⑥均一化，选最大即可，不影响测试结果；⑦去除杂散光功能，若输入45，即G角度除-45至45度范围为正常测试数据，其它角度全部自动为0。可按需要勾选或不勾选此功能；⑧光源额定光通量，若不知道，可不输入，不影响测试结果；⑨请正确输入发光面尺寸，该参数会影响UGR测试结果；⑩可输入样品灯具相关信息；⑪输入当前测试环境的温度湿度；⑫点击OK。

图19

若有勾选预热，则软件自动进入预热界面，右上角可查看当前预热状态及进度。

图20

预热结束后，进入测试界面。

图21

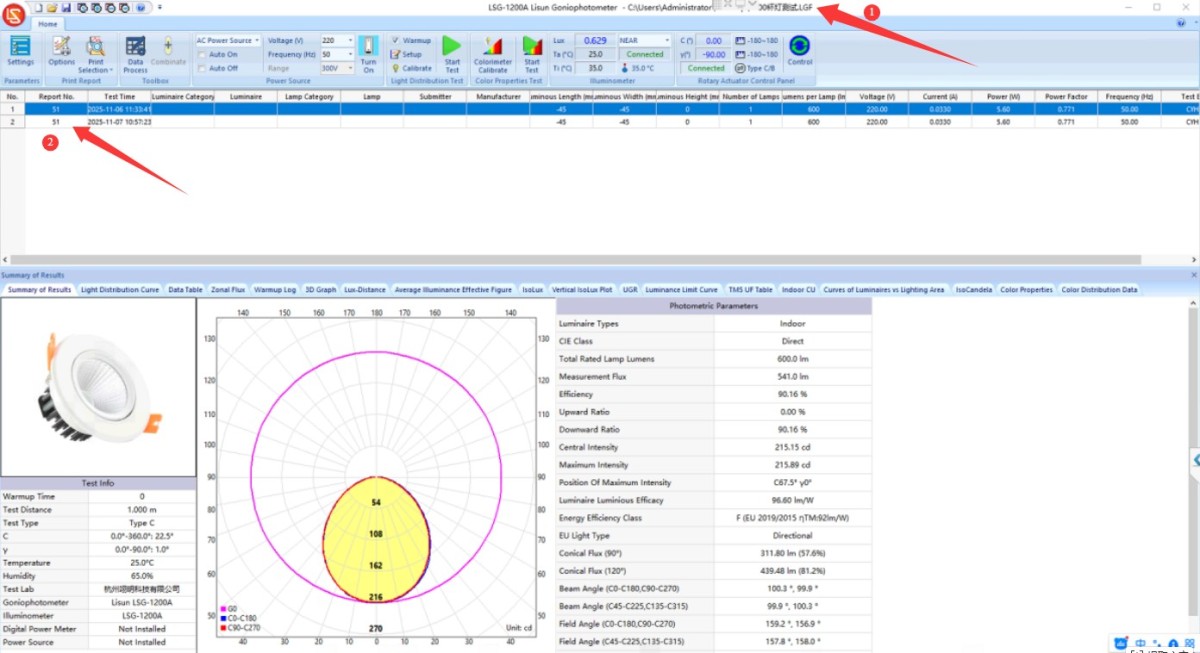

测试结束后，①测试报告会自动保存在当前的数据库文件中，软件顶部可看到当前数据库文件的路径及名称；②测试报告会按顺序自动保存在此处列表。

图22

6.2 颜色测试

6.2.1 颜色测试准备工作

颜色分布测试，需要在该灯具的光强分布测试报告的基础上进行。光强分布测试完成后，可直接继续进行颜色分布测试。

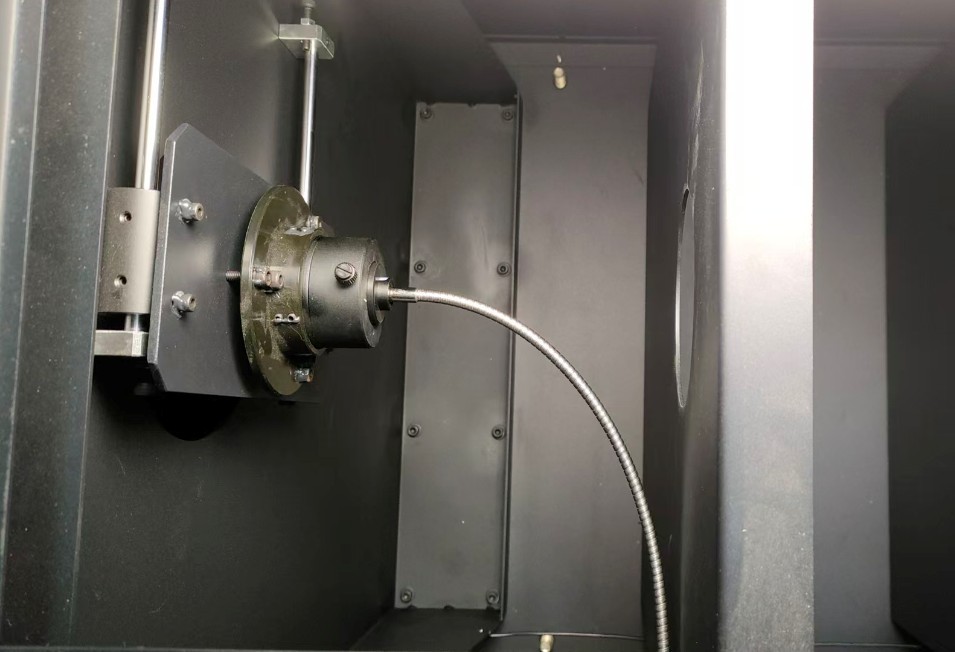

将LSG-1200A顶部盖板打开。将光纤乳白片一端，使用固定套筒固定到距离光源0.316m处可移动安装位，并移至光路中心。

图23

6.2.2 颜色测试操作

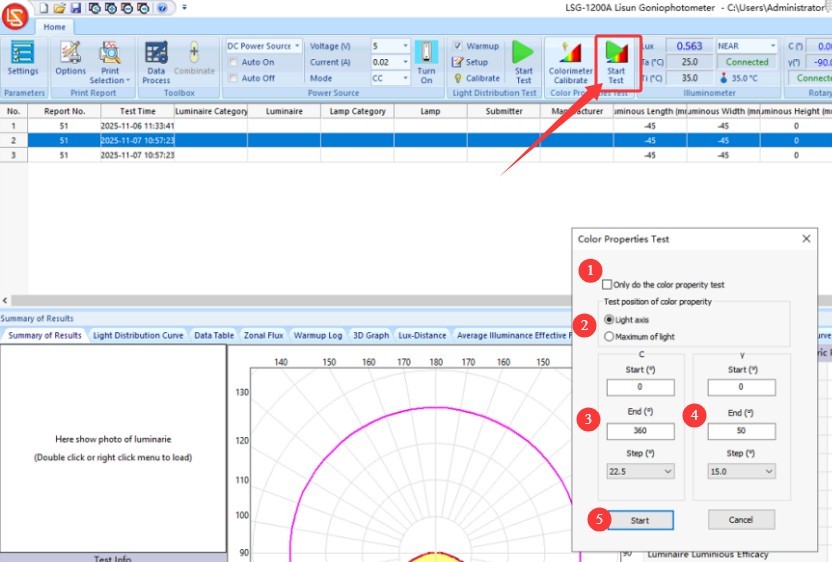

点击“颜色测试”按钮。①仅做颜色参数测试，若勾选，则软件只测试颜色参数，而不进行颜色分布测试，若不勾选，则既有颜色参数报告，也有颜色分布报告；②颜色参数测试位置选择，正前方或最大光强方向；③C平面起止角度无需修改，间隔角度同样建议在5至30之间进行选择，间隔角度越小，测试数据越多，需要时间越长；④G平面起止角度，软件会自动根据光强测试结果进行设置，无需修改，间隔角度建议在5至30之间进行选择，在颜色分布测试中，G平面的间隔角度会影响测试速度，间隔角度越小，测试数据越多，需要时间越长；⑤点击“开始”进行颜色测试。

图24

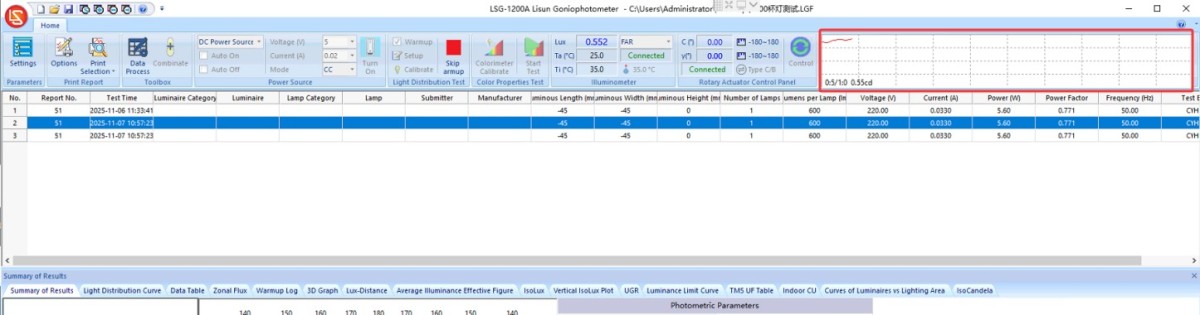

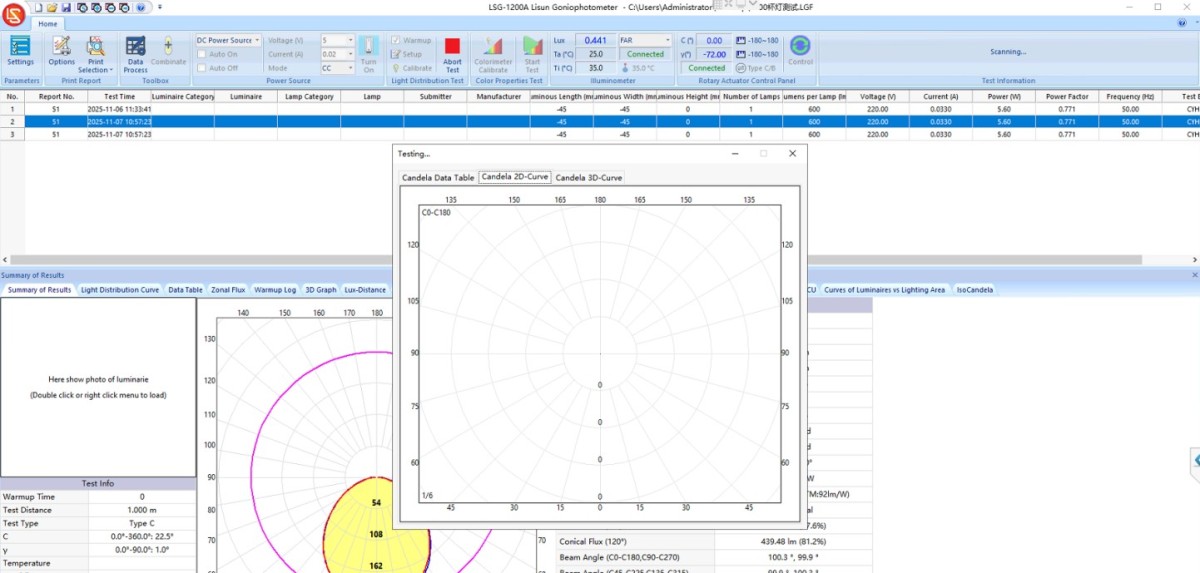

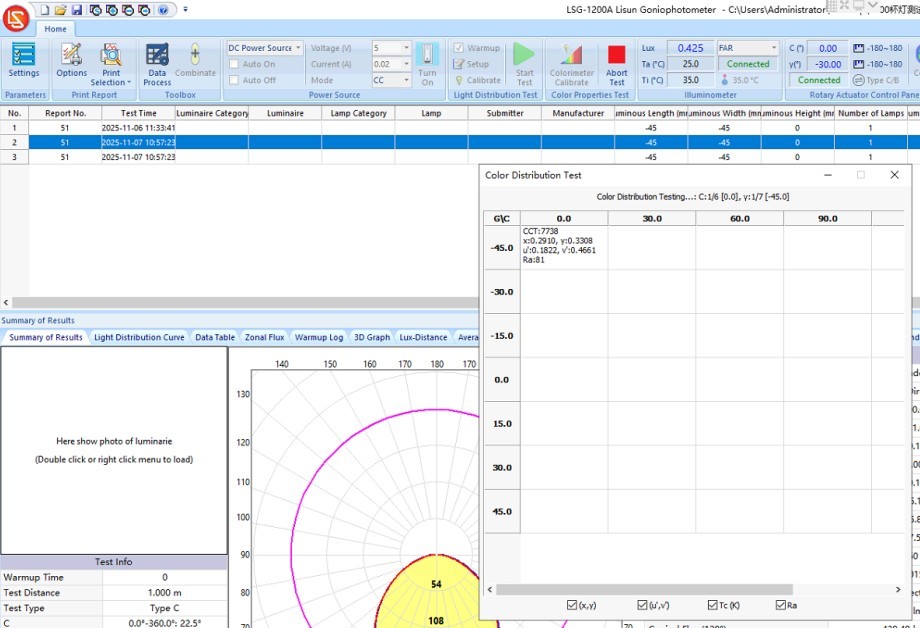

软件根据G轴起止角度，以及C轴及G轴的间隔角度绘制表格，设备会依次转至对应角度并测试颜色参数。

图25

测试结束后，颜色参数及颜色分布测试报告会自动保存在当前光强分布测试报告当中。

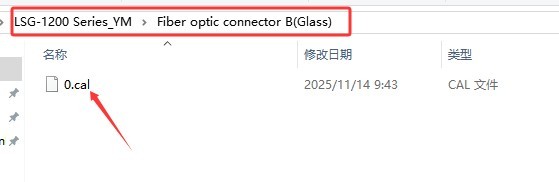

若您测试LED封装等小型光源时，颜色测试时软件可能会提示“信号太弱”，则需要更换光纤连接头，将乳白片更换成毛玻璃。然后将软件安装包中对应的定标文件：

图26

拷贝至电脑将原来的文件覆盖。

然后重新进行颜色测试即可。

注：若用回乳白片，请将乳白片对应的校准文件重新复制到电脑覆盖原有文件。

6.2.3颜色测试结束后操作

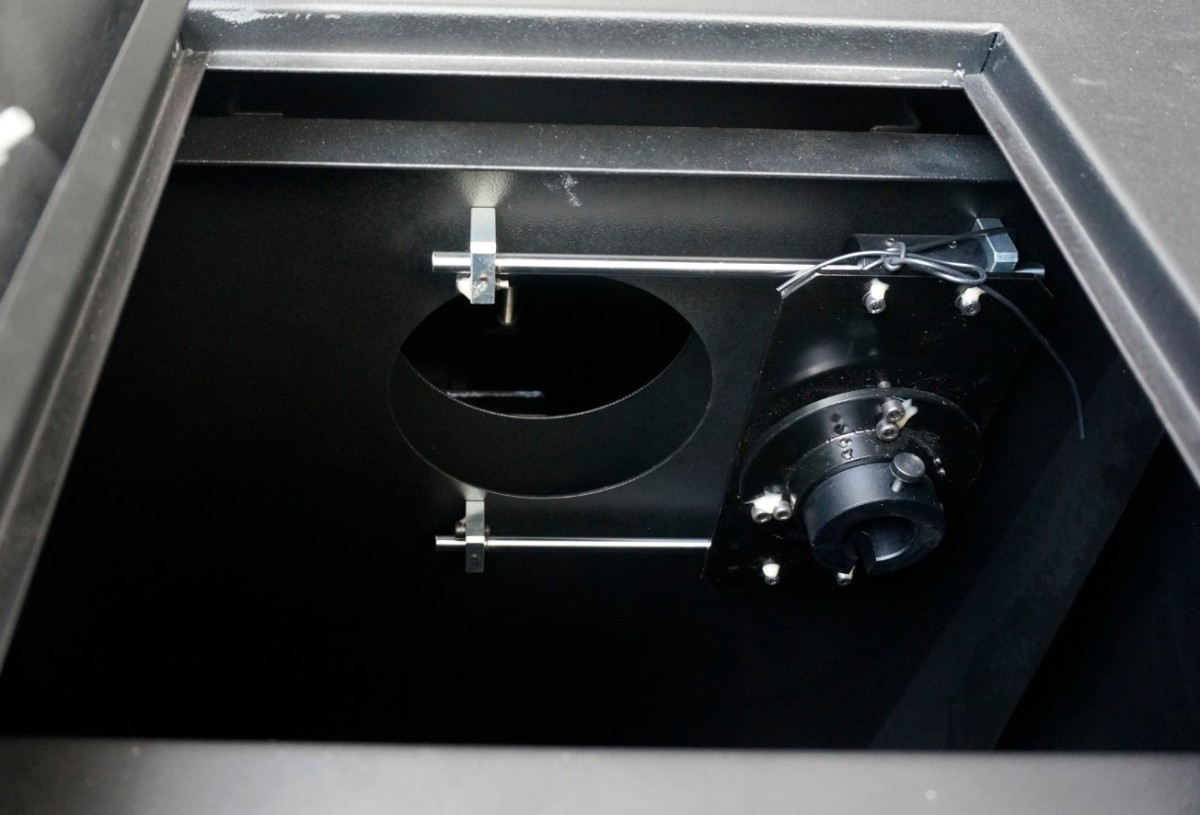

将光纤从0.316m处移动安装位上取下，并将滑块移至旁边固定，避免其阻挡光路。

图26.1

7、试结束操作

7.1 设备操作

将样品电源关闭，佩戴绝缘手套，取下样品，准备下次测试。

7.2 测试报告处理

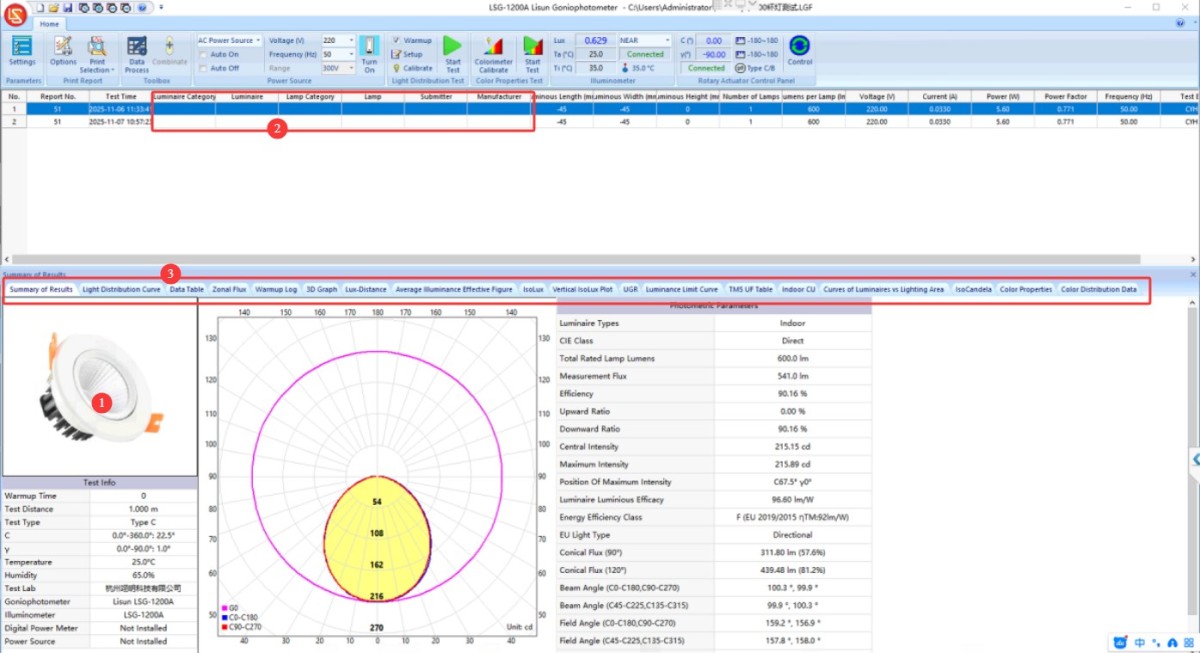

①双击或右击此处可导入灯具图片；②此区域内容可双击进行修改；③测试报告中所有项目，可点击对应的选项卡切换显示内容，最后两项为颜色测试结果。

图27

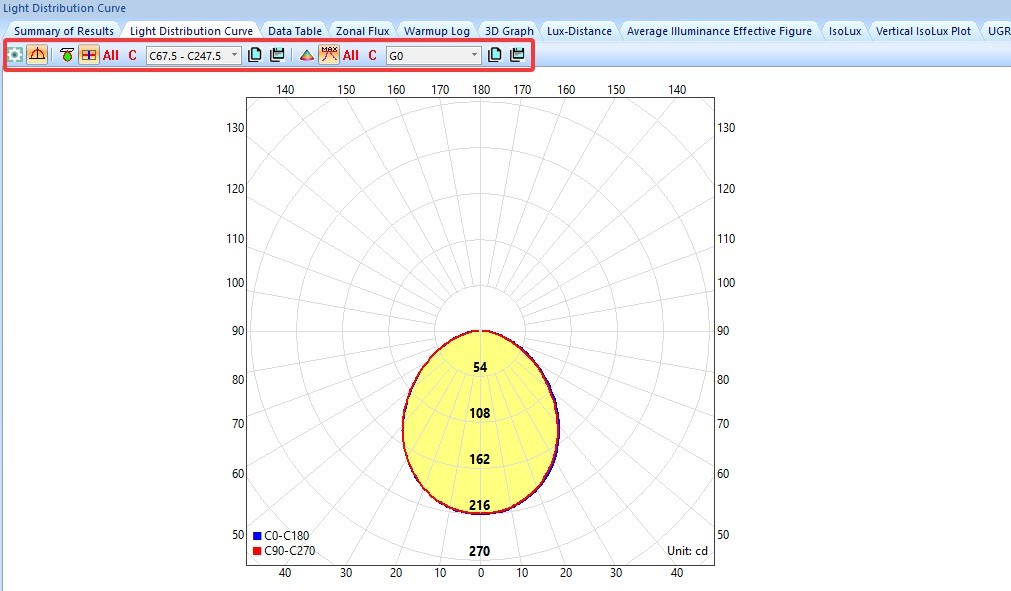

每个选项卡显示界面左上角可能会有一些设置选项，以调整显示样式和数据。

图28

7.3 打印测试报告及导出其它格式文件

7.3.1 打印测试报告

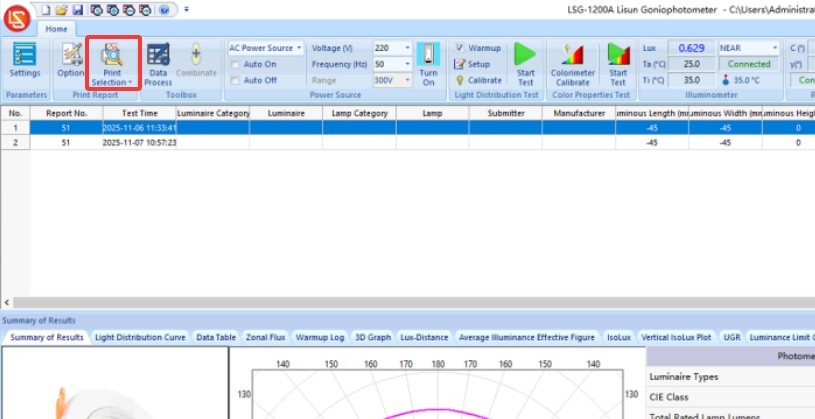

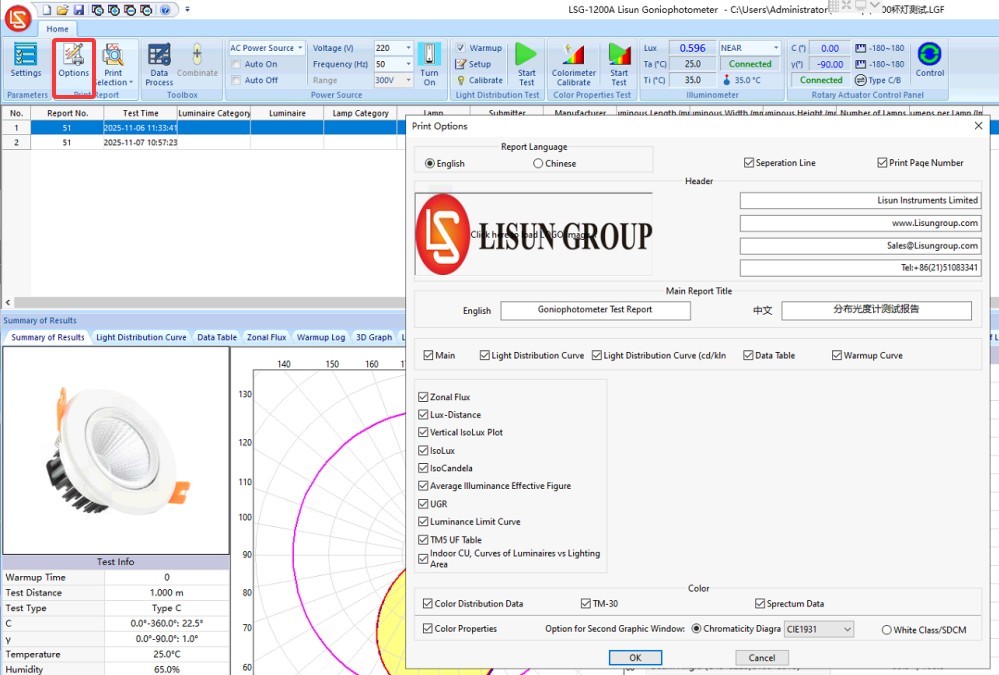

点击打印选项，可设置测试报告的打印内容。

图29

然后点击打印，可将测试报告打印成PDF（电脑需要安装PDF打印工具）或打印到纸张（电脑需要连接打印机）。

图30

7.3.2 导出其它格式文件

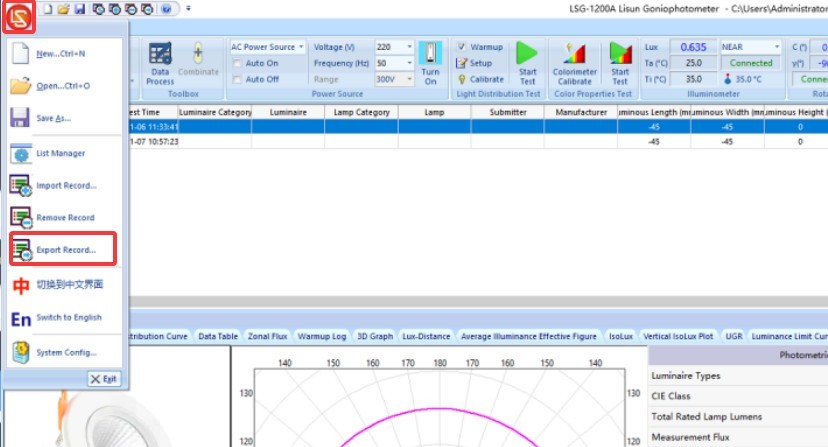

点击左上角红色LISUN LOGO，选择“导出文件”：

图31

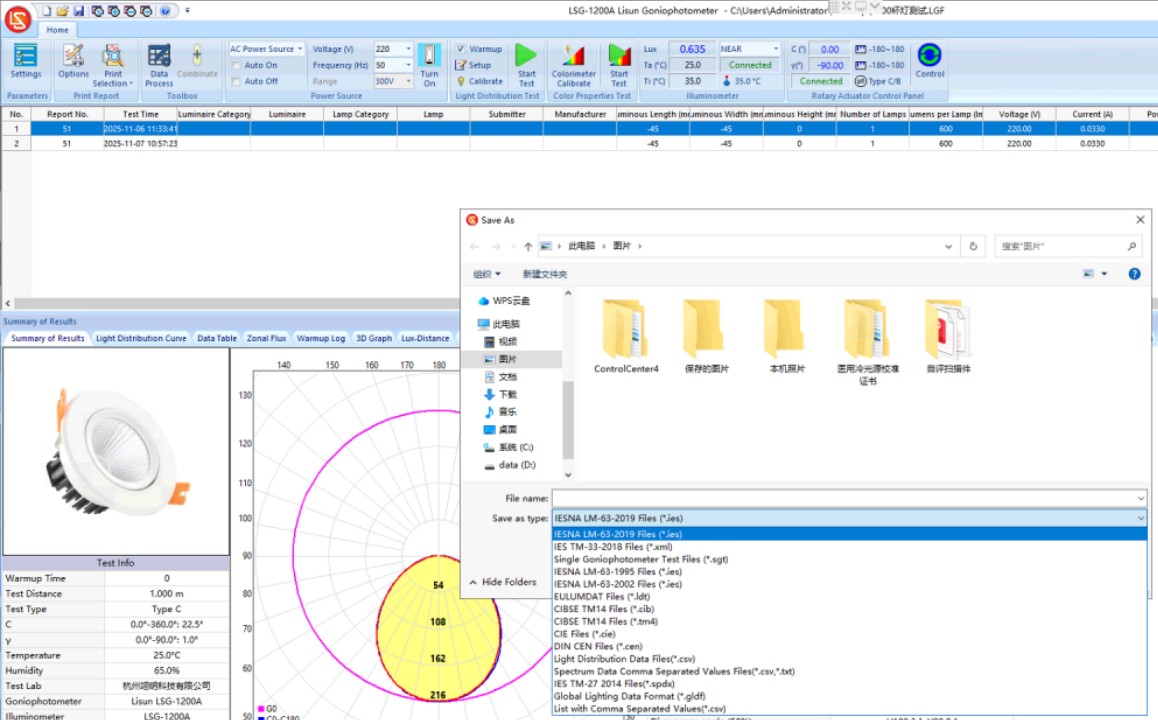

选择所需要的文件格式，IES、LDT等，导出即可。

图32

8、设备日常维护与保养

8.1 短期存放要求

如设备为日常使用，当天测试结束，关机并将设备内外部清洁即可，无需做其它处理。

8.2 长期存放要求

若设备长期不使用（超过 1 个月），请将电源线及其它线缆全部移除，并使用防尘罩遮盖，防止进灰。

需每月将设备通电一次，待机半小时即可，防止电气部件（如电容、接触器）老化。

9、常见故障排查与处理

9.1 通讯异常

可能原因：设备未开机、USB线连接、驱动安装、软件配置中选择了错误的型号、COM口变更。

处理方法：将所有设备开机；更换USB端口，且勿使用其它延长线或转接头；重新安装驱动；重新进入软件配置中选择正确的设备型号，并重新自动搜索端口。

9.2 测试结果异常

9.2.1 光度测试结果异常

可能原因：样品灯未正常点亮、样品灯不稳定、探头选择错误、测试距离异常、角度间隔设置不合适。

处理方法：将样品灯正常点亮，并预热至稳定状态后再测试；测试时确认选择了正确的探头：探头装在1m处时应选择远场，探头装在0.316m时应选择近场；进入定标界面，确认测试距离是否仍然正确，远场为1m，近场为0.316m；参考6.1.3重新设置较小间隔角度并测试。

9.2.2 色度测试结果异常

可能原因：样品灯未正常点亮、样品灯不稳定、光纤连接头使用不合适、定标文件使用错误、暗箱内光纤未在测试位置。

处理方法：将样品灯正常点亮，并预热至稳定状态后再测试；一般情况下使用乳白片接头，若软件提示信号弱，请更换毛玻璃接头，并更换定标文件；确认光纤接头已使用套筒固定在暗箱内0.316m位置，并移动至光路中心。

9.3 转台无法转至指定角度

可能原因：转台被杂物阻挡、电机故障。

处理方法：停机并检查转台周围是否有任何杂物阻挡转台转动；若电机故障请与我们联系。

9.4 供电异常

故障现象：LSG-1200A无法开机或样品灯具无法点亮。

可能原因：若供电电源没问题，则可能是保险丝烧坏。

处理方法：标配配件中包含有备用保险丝，见1.2.2。然后参考3.1，检查对应位置的保险丝是否有烧坏，如有烧坏，更换即可。

图33
