1、开箱与设备基础认知

1.1 核心技术参数

参数		说明
交直流耐压测试	输出电压范围	AC/DC 0~5.00KV
	输出电压精度	±（3％+ 3位）
	击穿电流范围	AC: Max 20mA; DC: Max 10mA
	测试时间	0~999.9s
	输出频率	50Hz/60Hz
绝缘电阻测试	输出电压范围	DC 0~1.00KV
	输出电压精度	±（2％+ 3位）
	绝缘电阻范围	1.0~2000MΩ
	绝缘电阻精度	±（5％+ 3位）<100MΩ和±（10％+ 5位）>100MΩ
	测试时间	0~999.9s

1.2 开箱检查与配件核对

1.2.1 包装拆除与外观检查

拆除设备包装时，需轻缓操作，避免使用尖锐工具划伤设备外壳。开箱后首先检查设备主体外观，确认无明显变形、凹陷、按钮无破损、松动。若发现设备或配件有异常，禁止通电使用，请及时联系我们。

1.2.2 主机及配件

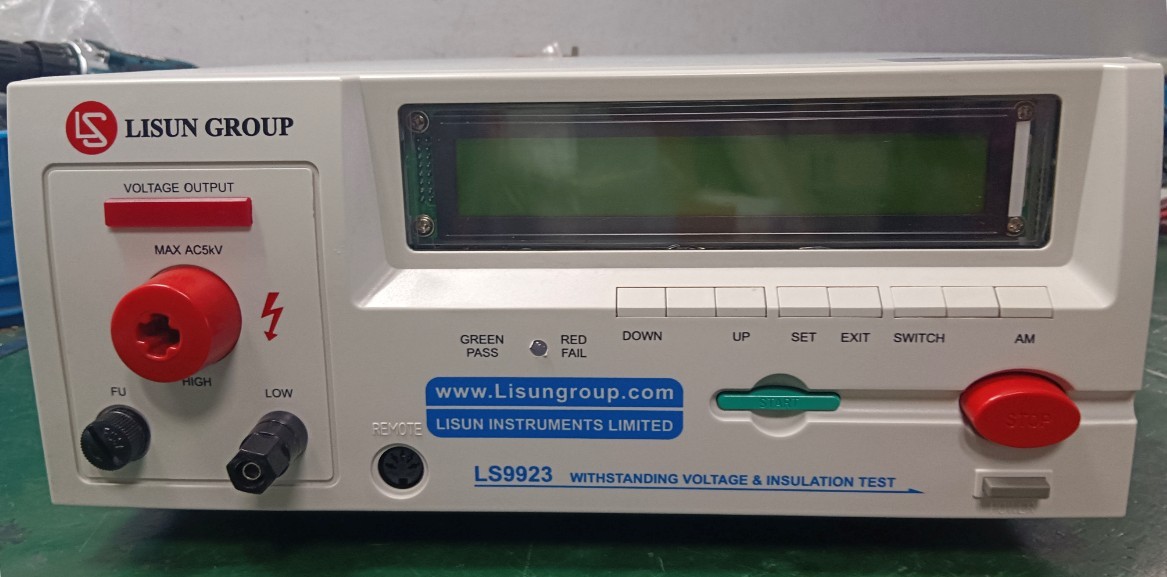

主机：LS9923主机1台。

图1

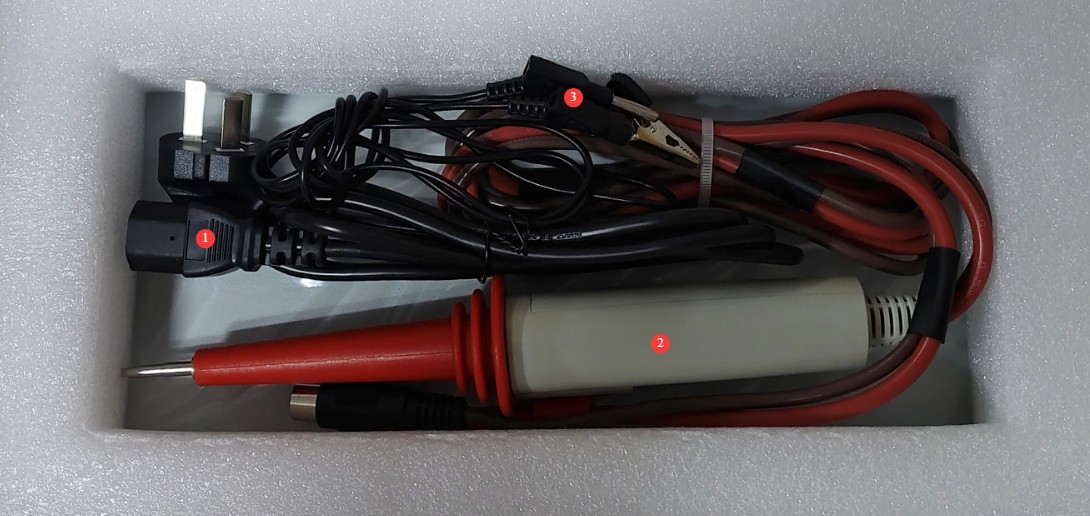

主要配件如下：

编号	说明
①	电源线
②	高压棒，含高压棒连接线、遥控线，高压棒手持端含控制按键
③	接地钳

图2

电子版使用说明书、软件、质保卡等的下载链接，已通过邮件形式发送，请及时下载。如错过邮件，也可主动与我们联系，以重新获得下载链接。

2 安全使用注意事项

2.1 电气安全

2.1.1 电源要求

采用单相AC 220V±10% 50/60Hz三极插座，接地极必须连通大地。

2.1.2 接地要求

仪器地线与保护接地线可靠连通，保护接地电阻≤4Ω；

禁止输出地与交流电源短路，防止外壳带电。

2.2 环境安全

2.2.1 温湿度要求

避免在湿度大于70%（无结露）、温度超出0-35℃的环境使用，最佳工作温度25±2℃。

2.2.2 环境使用禁忌

强磁场、强电场环境；

腐蚀性气体/液体环境；

易燃易爆粉尘、危险品场所；

严重粉尘、高温高湿、阳光直射环境。

2.3 操作安全

测试时被测物外壳带电，严禁徒手触摸；

被测件必须放置在橡胶绝缘垫上；

操作人员必须佩戴橡胶绝缘手套；

操作人员手部干燥，无佩戴金属饰品，测试时禁止进食、饮水，防止电击引发意外；

更换被测物前，必须先停止测试，并将被测物输入电源断开；

多人操作时需明确分工，测试开始前需相互确认，避免误操作。

2.4 其它

本说明书中未提到的，请谨慎操作或与我们联系。

3、 设备操作

3.1 参数设置

3.1.1 前提

为确保操作安全，设备在连接高压棒和遥控线的情况下，无法进行参数设置。请将高压棒及遥控线移除后，进行参数设置。

3.1.2 自动模式测试参数设置

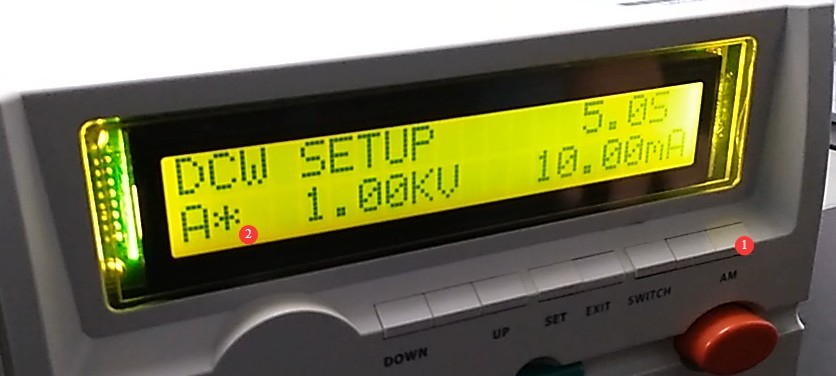

编号	说明
①	按AM键，将设备切换为自动模式
②	测试组别字母后面带星号为手动模式，不带星号为自动模式

图3

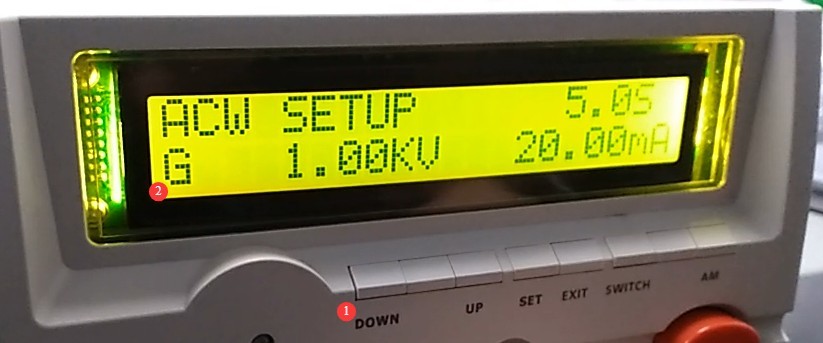

编号	说明
①	按上下键，可在测试组别之间进行切换
②	可保存A至G七组测试参数，每组测试参数均可设置不同参数以进行ACW（交流耐压）/DCW（直流耐压）、IR（绝缘电阻）测试。注：同一测试组中ACW和DCW只能二选一，若全部选择执行，则实际运行时只执行DCW和IR

图4

编号	说明
①	按SET键
②	使用上下键选择，选择测试项目
③	ACW、DCW、IR三种

图5

选择IR后，继续按SET键，进行IR测试参数设置。注：所有具体参数均可通过上下键进行设置，设置成功后，继续按SET键设置下一项。

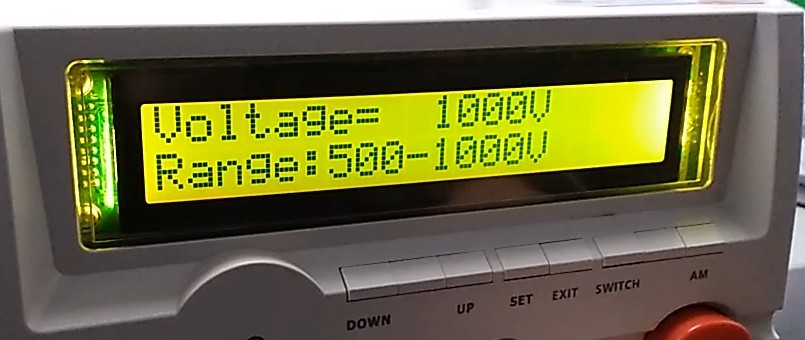

测试电压设置。

图6

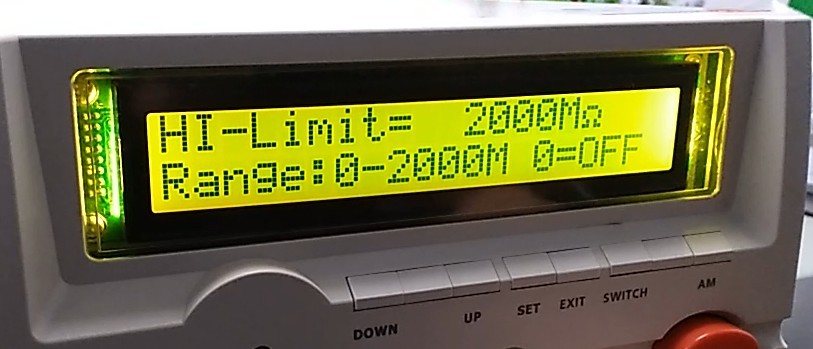

上限设置。

图7

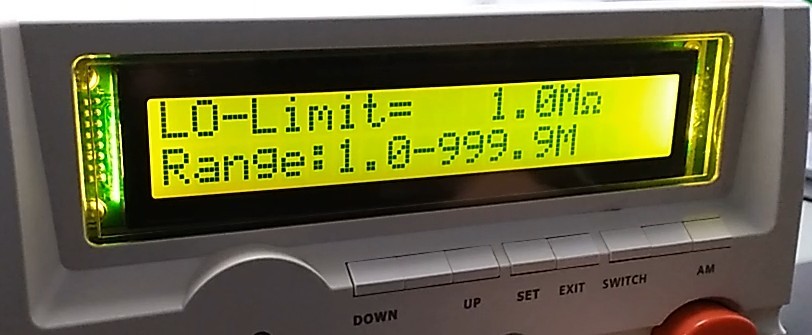

下限设置。

图8

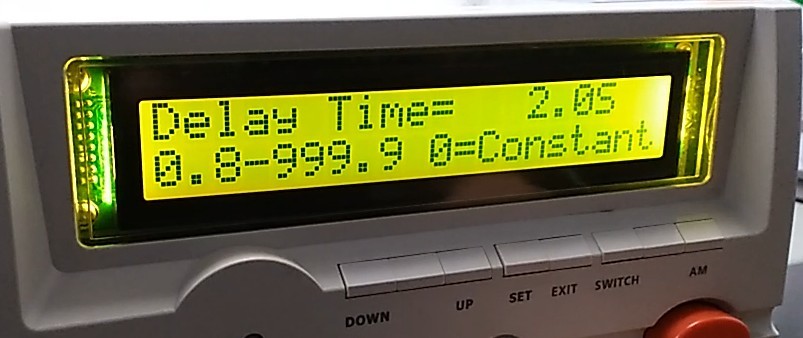

测试时长设置。

图9

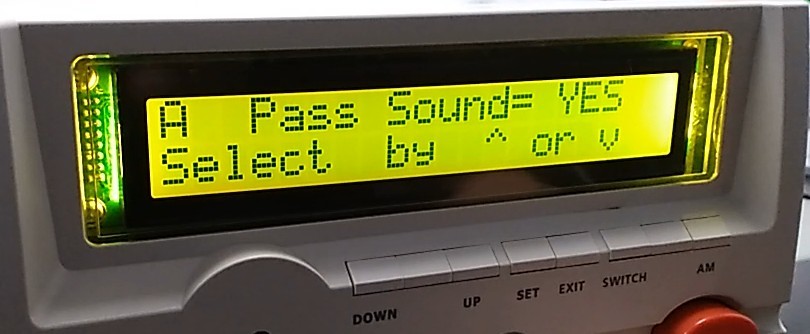

声音提示设置。

图10

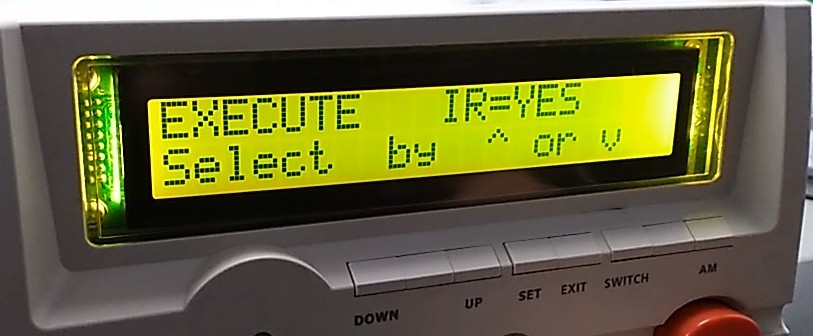

选择是否执行IR测试。

图11

测试模式切换为ACW。

图12

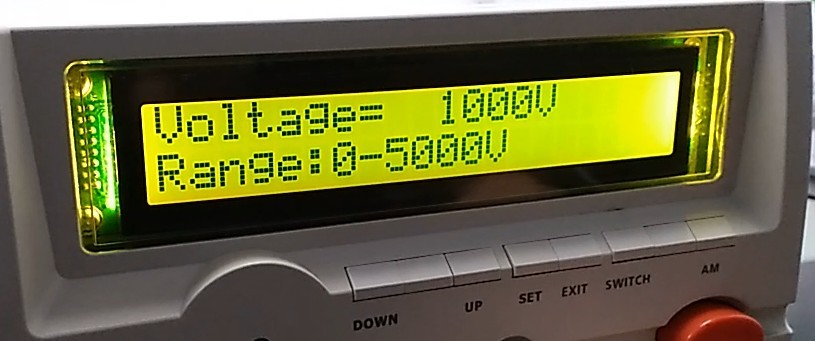

测试电压设置。

图13

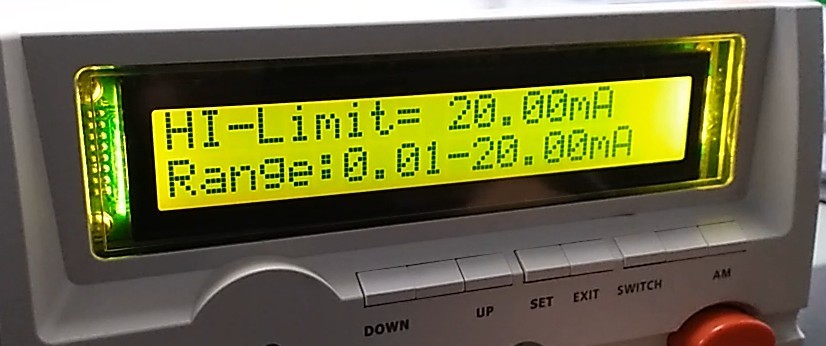

上限设置。

图14

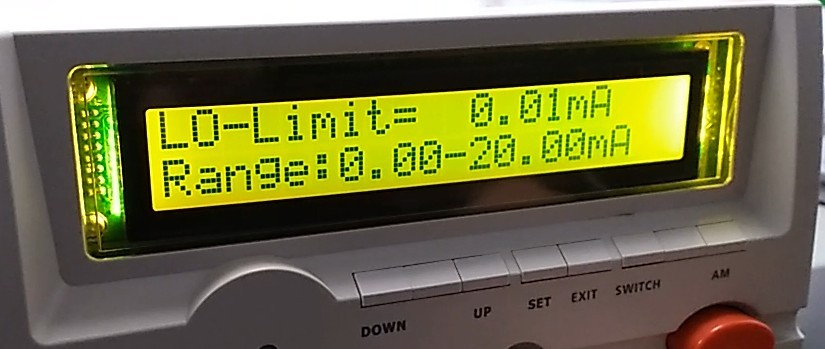

下限设置。

图15

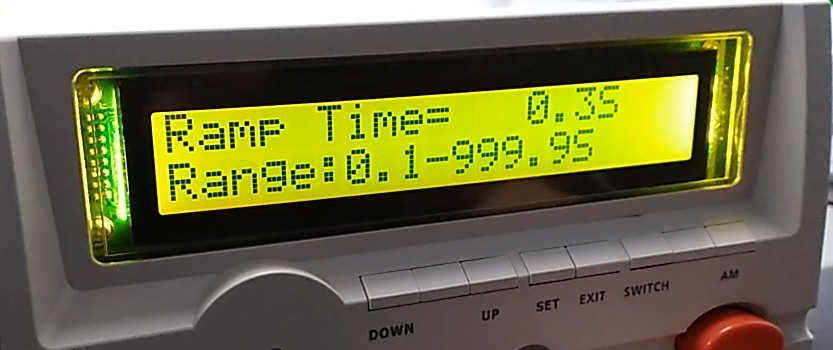

上升时间设置，即测试电压从0上升至设置值所需时间。

图16

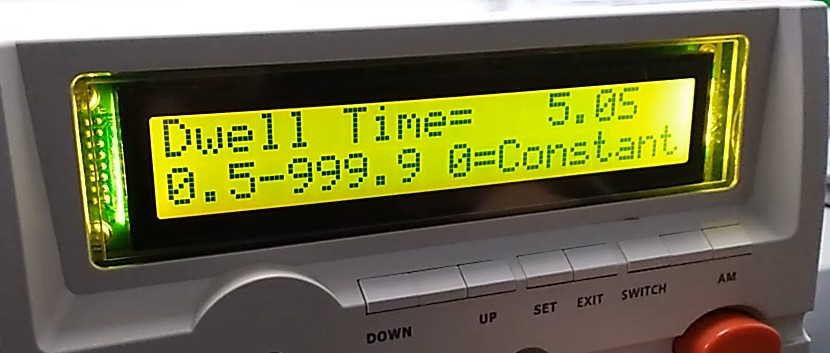

测试时长时间。

图17

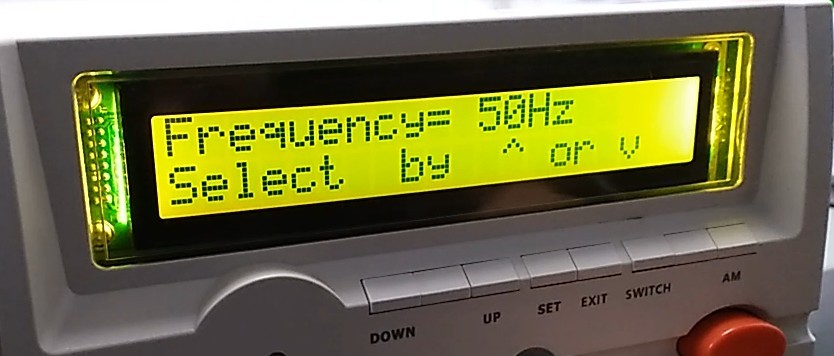

频率设置。

图18

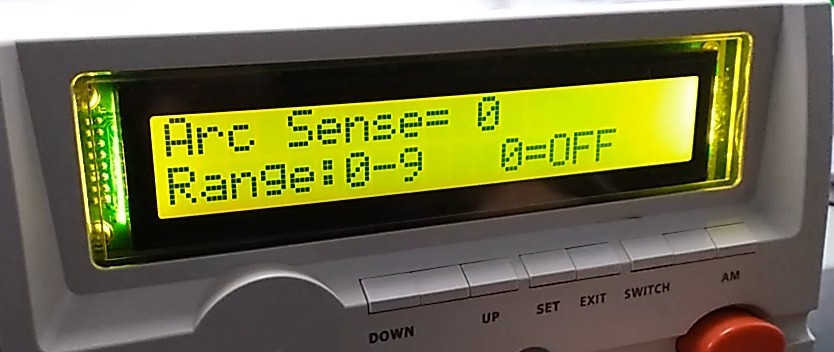

电弧侦测功能。0为不侦测，0至9侦测灵敏度由低至高。

图19

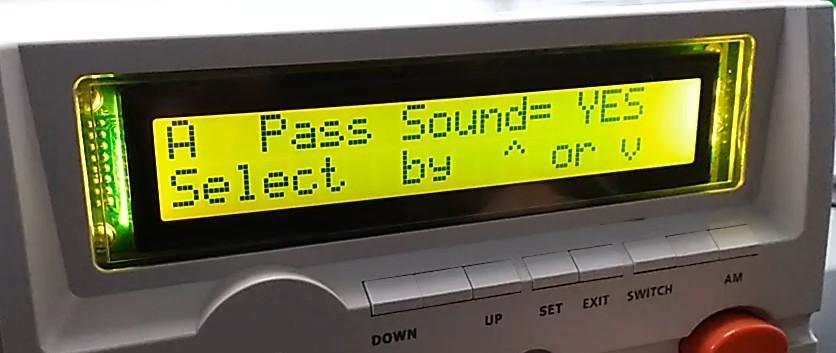

声音提示设置。

图20

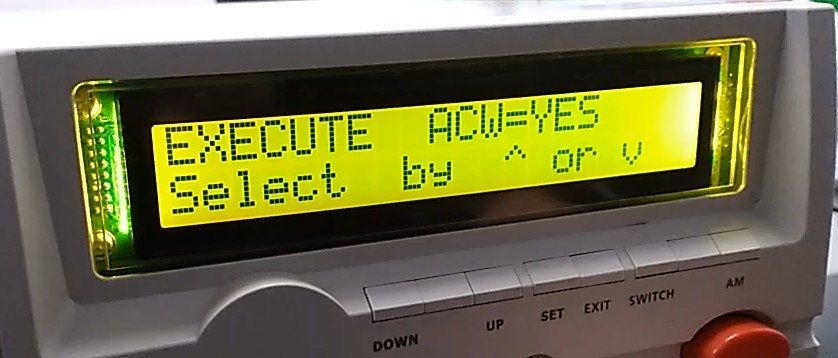

选择是否执行ACW测试。

图21

测试模式切换为DCW。

图22

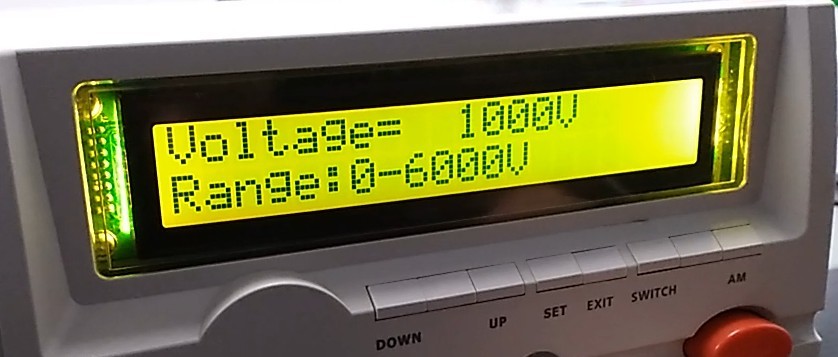

测试电压设置。

图23

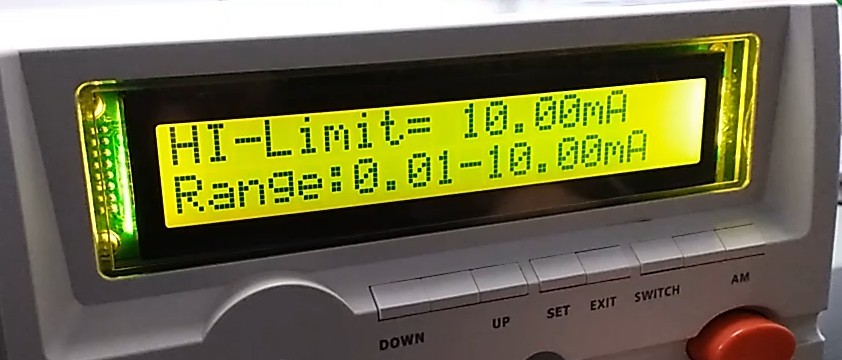

上限设置。

图24

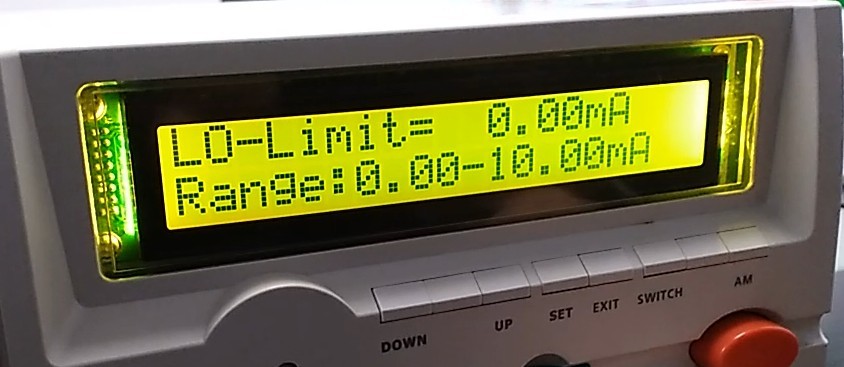

下限设置。

图25

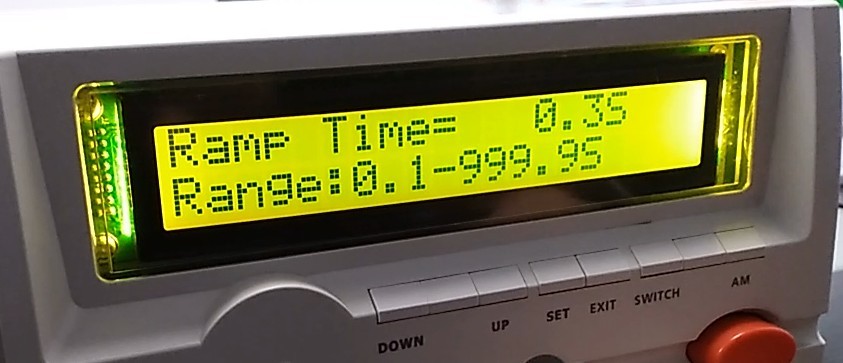

上升时间设置，即测试电压从0上升至设置值所需时间。

图26

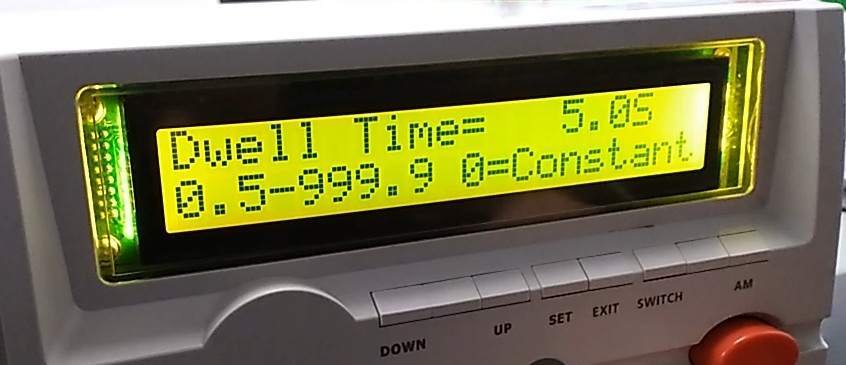

测试时长设置。

图27

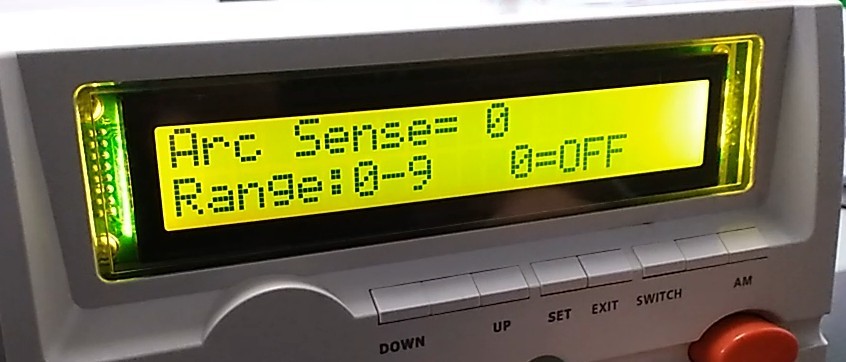

电弧侦测功能。0为不侦测，0至9侦测灵敏度由低至高。

图28

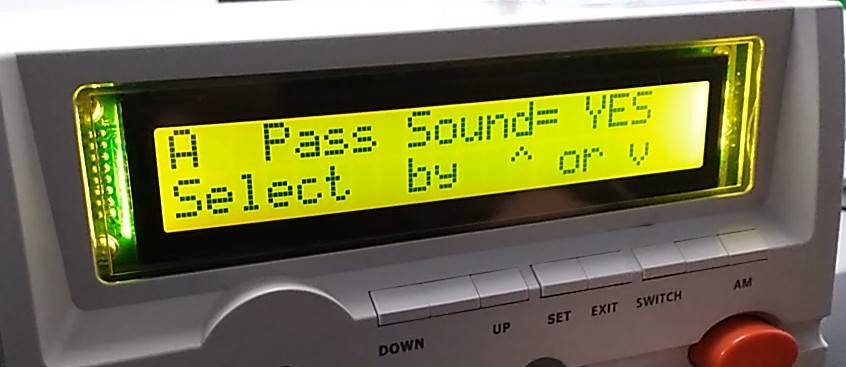

声音提示设置。

图29

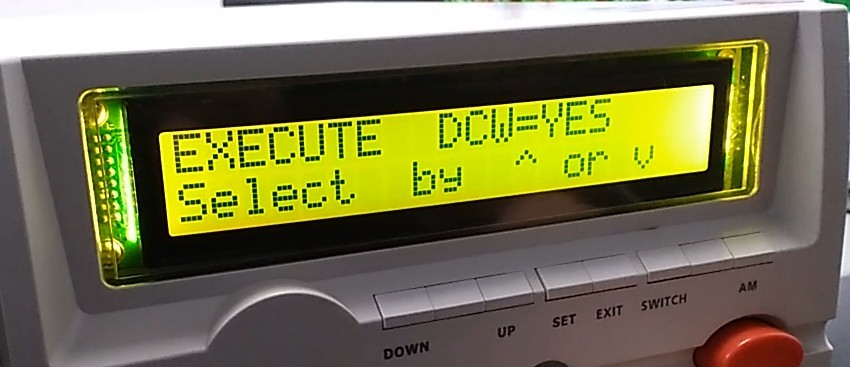

选择是否执行DCW测试。

图30

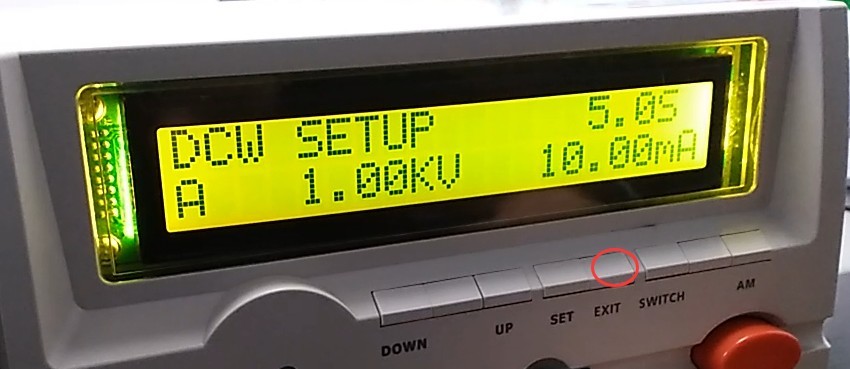

全部设置完成后，按EXIT返回至初始界面。

图31

注：以GB/T 7000.1-2023为例，可进行如下设置。

测试项目	对应标准条款	测试参数设置	合格限值	测试时间
绝缘电阻测试	10.2	测试电压：DC500V	≥2MΩ	60s
电气强度（耐压）测试		测试电压：AC1500V	无击穿、无闪络，漏电流≤5mA

3.1.3 手动模式介绍

若当前测试组别为A，按AM键，切换为手动模式A*。手动模式A*只运行测试组别A中的当前一项测试，若为IR测试，按下SWITCH键可切换至ACW/DCW测试（前提为测试组A有设置同时执行ACW/DCW和IR测试）。手动模式下不可修改测试参数，仅SWITCH键和AM键可用。

即：自动模式下，运行测试时会依次运行该测试组别中设置的所有测试项目；手动模式下，运行测试时只会运行该测试组别当前的测试项目。

3.2 运行测试

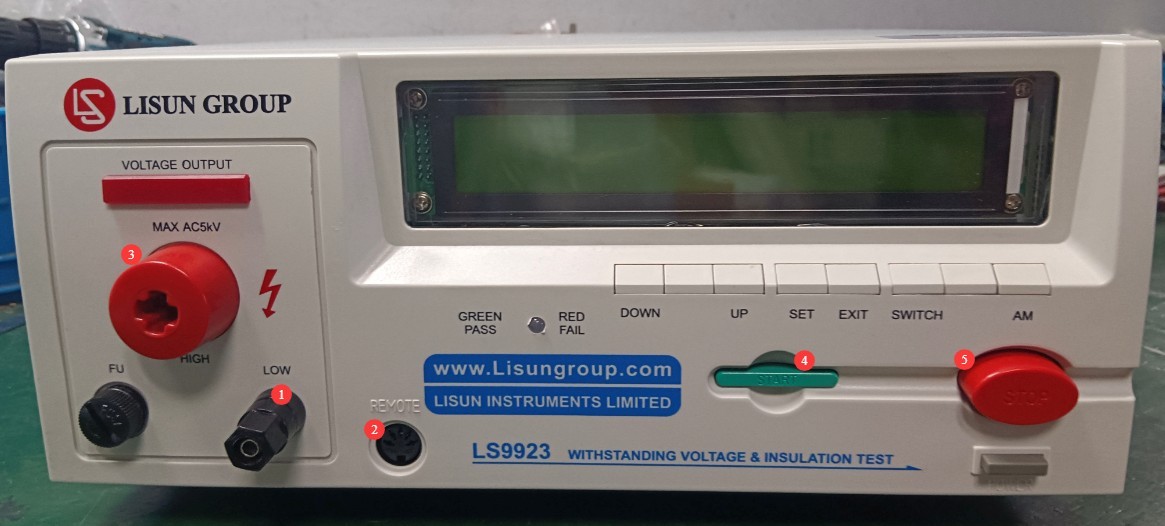

3.2.1 前面板介绍及接线

操作步骤	说明
①	先连接接地钳线缆
②	再连接遥控线
③	最后连接高压棒线缆
④	启动键，按下开始测试
⑤	停止键，按下停止测试

图32

注：插入遥控线后，设备前面板启动键/停止键不可用。

3.2.2 被测物连接

被测物外壳清洁、无油污；放置在绝缘垫中央，远离金属台面。

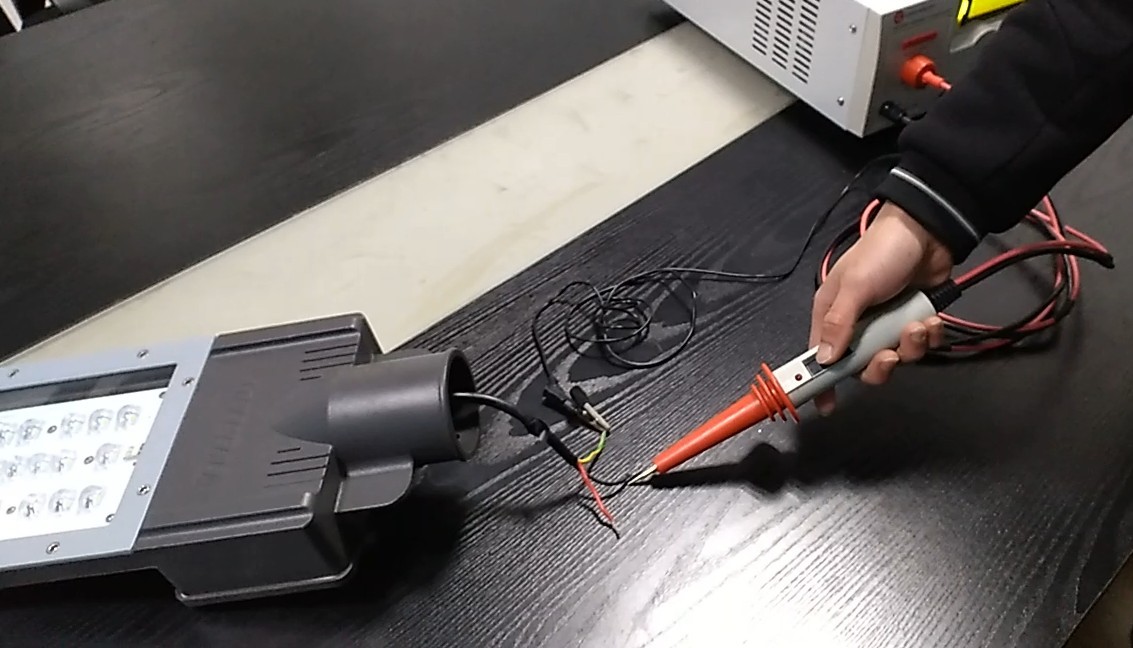

以灯具为例，接地钳夹至灯具地线，高压棒于灯具电源线L或N上进行测试。

图33

3.2.3 启动测试

按下启动键/高压棒上控制键启动测试，按下停止键/松开高压棒上控制键即可停止测试。

3.2.4 测试结果查看

若测试持续进行至正常结束，则测试通过。若某一项测试未通过，测试自动停止，屏幕显示未通过的测试项。请检查是参数设置的原因，还是被测物本身的原因。

4、设备日常维护与保养

4.1 日常维护

开机前检查确认设备外观清洁、无破损，线缆无老化、断裂，接口无松动；检查接地钳有无氧化、烧蚀，若有则用专用触点清洁剂擦拭，必要时联系我们更换配件；测试结束后，断电，用防静电干燥抹布擦拭设备表面，测试区域。

4.2 长期存放

长期不使用时，将设备置于干燥、通风的环境中，避免潮湿或阳光直射；断开所有连接线，将配件单独收纳，设备表面覆盖防尘布；每月开机通电30分钟，避免内部电子元件老化。

5、常见故障排查与处理

故障现象	可能原因	处理方法
设备无法开机	电源线未插紧、保险丝烧毁	检查电源线连接；检查设备电源输入端口保险丝，若烧毁，更换同型号保险丝
部分按键没反应	设备处于不合适的测试模式下	自动模式下，SWITCH键不可用；手动模式下仅SWITCH键和AM键可用
