1、设备基础认知

1.1 可测参数

注：LS2090-IEC在LS2090的基础上配合定制软件（额外付费），可以完全符合EN/IEC61000-3-2:2019的相关要求。

1.2 设备配置核对

1.2.1 包装拆除

拆除设备包装时，需轻缓操作，避免使用尖锐工具划伤设备外壳。开箱后首先检查设备主体外观，确认无明显变形、凹陷、按钮无破损、松动。若发现设备或配件有异常，禁止通电使用，请及时联系我们。

1.2.2 主机及配件

主机如下。

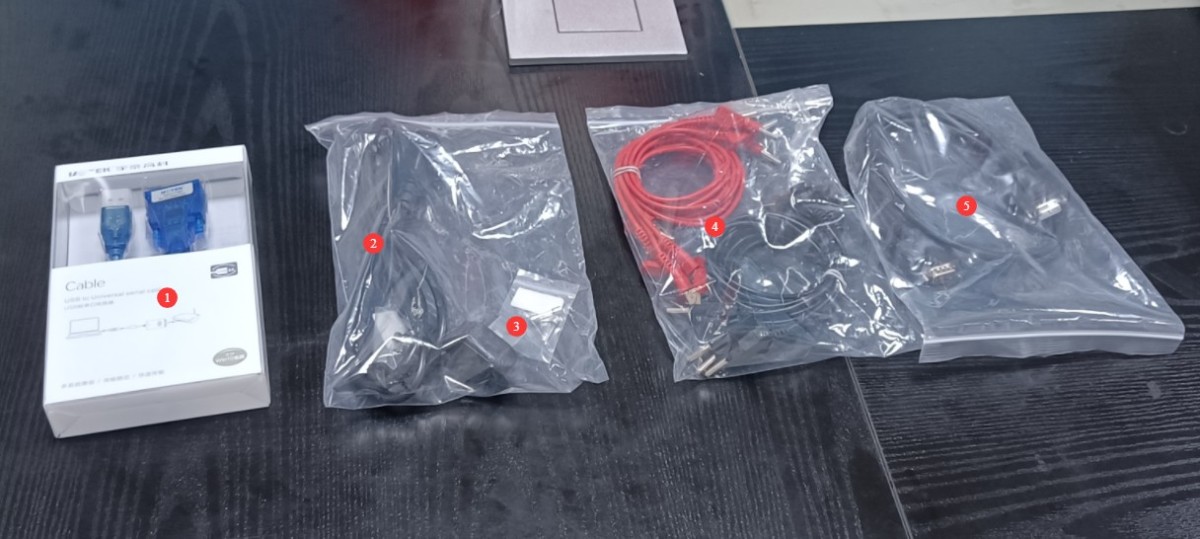

LS2090设备的主要配件如下（图1-1）：

图1-1

1.2.3 电子文档下载

电子版使用说明书、软件、校准证书、质保卡等的下载链接，我们在出货时已通过邮件形式发送，请及时下载。如未收到邮件，可主动联系我方重新获取下载链接。

2、安全使用注意事项

2.1 用电安全

连接电源线前，确认供电电压在AC 220V±10%，频率50Hz/60Hz；必须使用带保护接地的三孔插座，保护接地电阻≤4Ω，严禁切断或拔除保护接地线，否则有触电风险。

2.2 环境安全

禁止在易燃易爆、强电磁干扰、高温潮湿、粉尘超标环境使用；工作环境：温度5℃~35℃，相对湿度≤65% RH。

2.3 操作规范

接线前必须断开样品负载电源，禁止带电接线；电压线并联、电流线串联，严禁电流回路接入电压端子或电压回路接入电流端子；直流测量注意正负极；接线后紧固端子，裸线不外露，防止短路/触电。

测量高频信号时，缩短接线距离，使用粗多股导线；接线远离设备金属外壳，减少分布电容干扰。

3、设备操作

3.1 前面板介绍

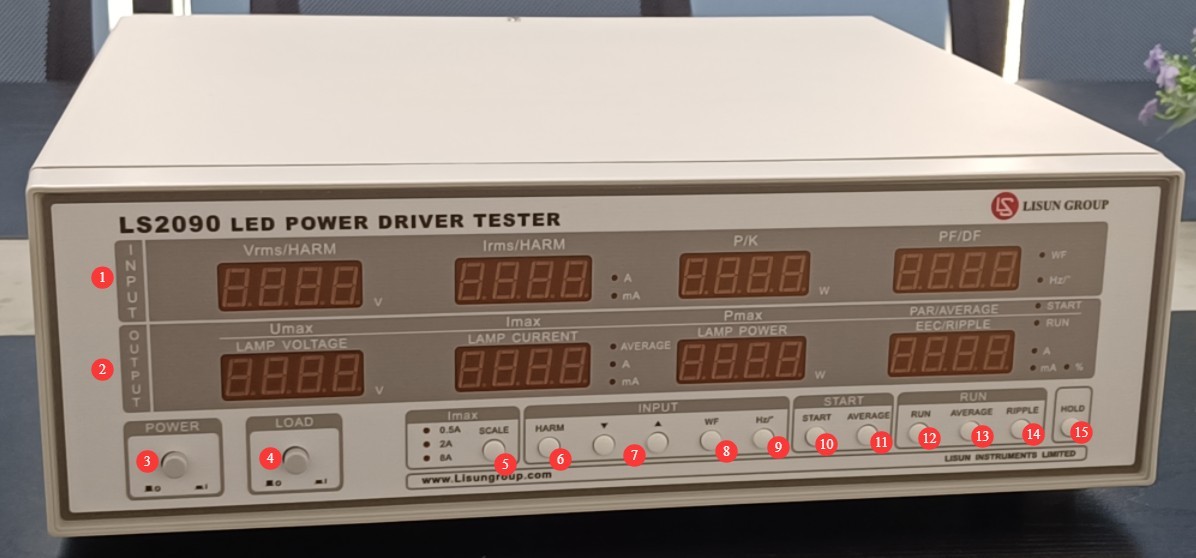

见图3-1。注：如使用电脑端软件的话，操作会更方便，且无需在设备前面板进行操作；如需打印测试报告，也需要在软件上进行操作。如您使用软件，前面板只需操作电源开关及负载开关即可。

图3-1

3.2 背面板介绍及接线

注：为保证操作安全，接线请确认设备前面板负载电源开关处于关闭（弹起）状态。

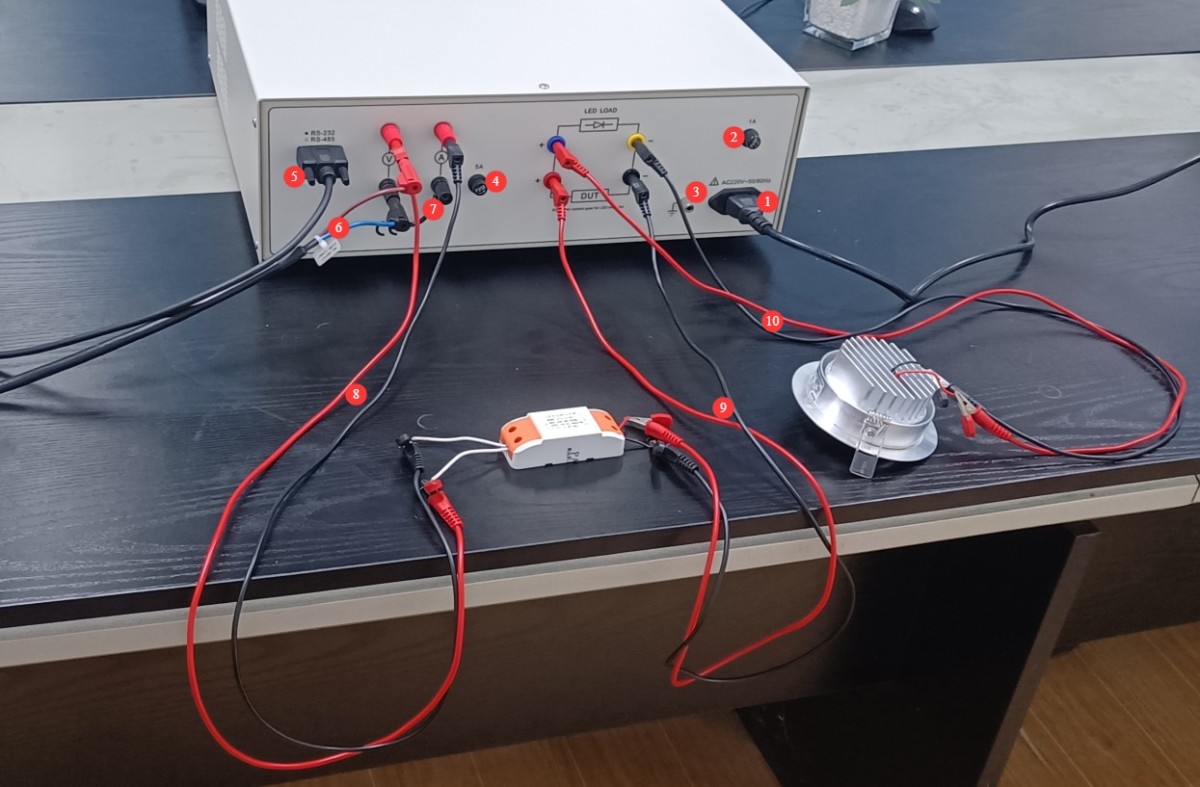

3.2.1 使用LED光源

图3-2

3.2.2 使用MB98直流电子负载

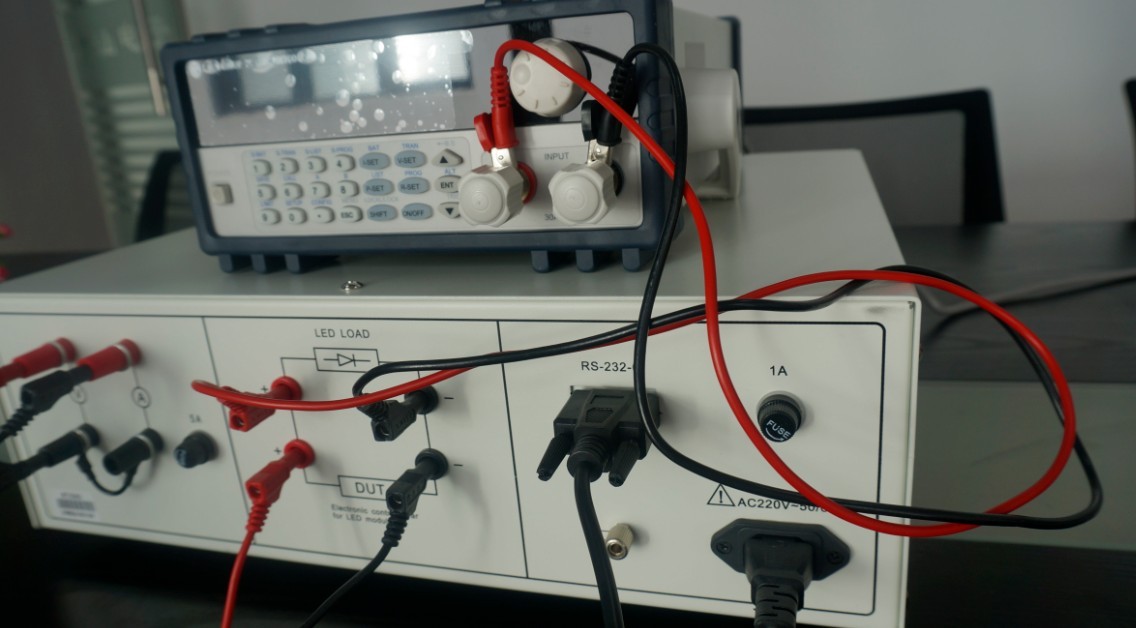

见图3-3。将LED LOAD连接至MB98系列电子负载，注意极性。其他所有接线与3.2.1一致。

图3-3

3.3 设备测试操作步骤

3.3.1 使用LED光源

3.3.2 使用MB98直流电子负载

4、软件操作（以LS2090-IEC软件为例）

4.1 软件安装

软件运行环境：Windows 7 及以上系统电脑。

LS2090与电脑通过RS232通讯线进行连接。如电脑没有RS232通讯端口，则需要使用RS232-USB转接线进行连接。

软件安装包见图4-1。

图4-1

4.2 软件介绍

4.2.1 软件初始界面

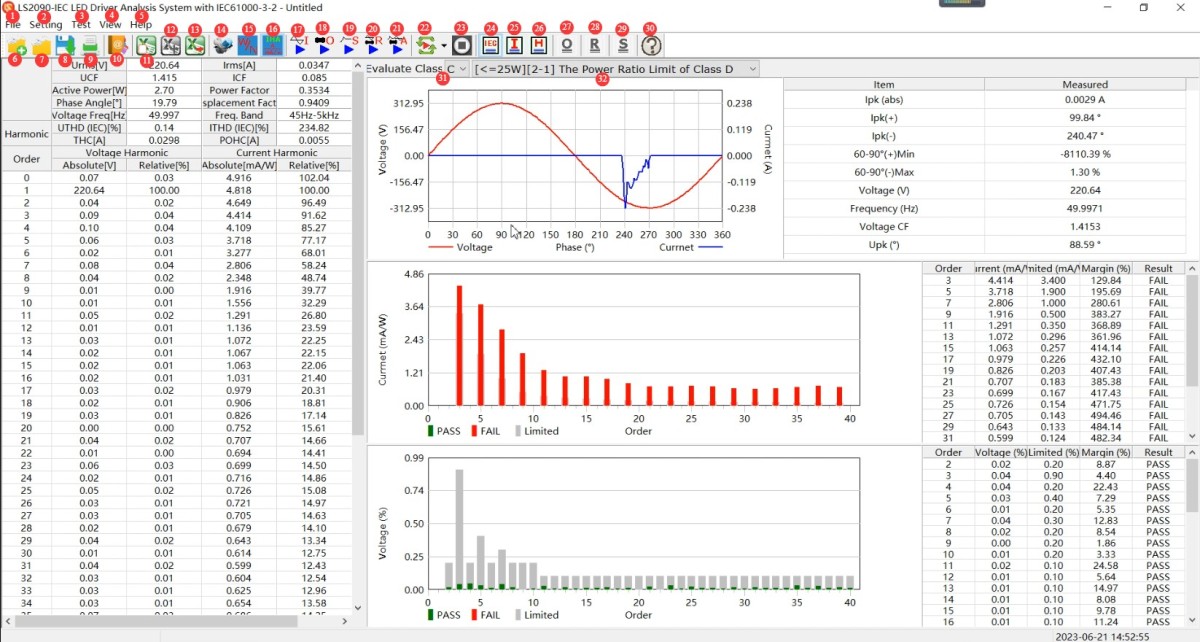

见图4-2。

图4-2

4.2.2 系统配置界面

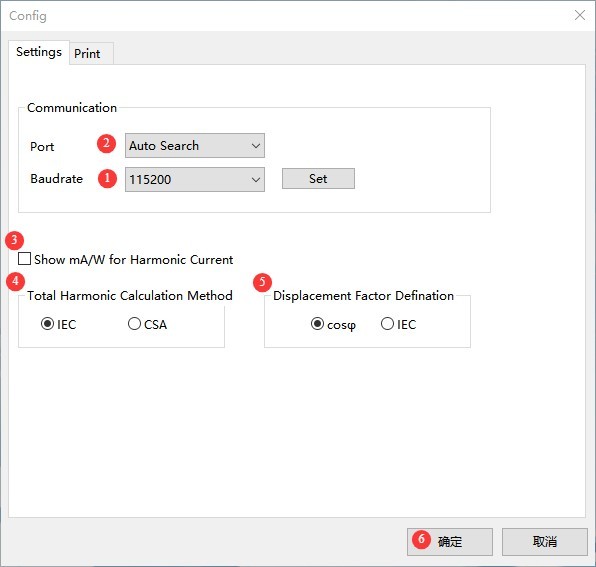

见图4-3。

图4-3

4.2.3 产品信息界面

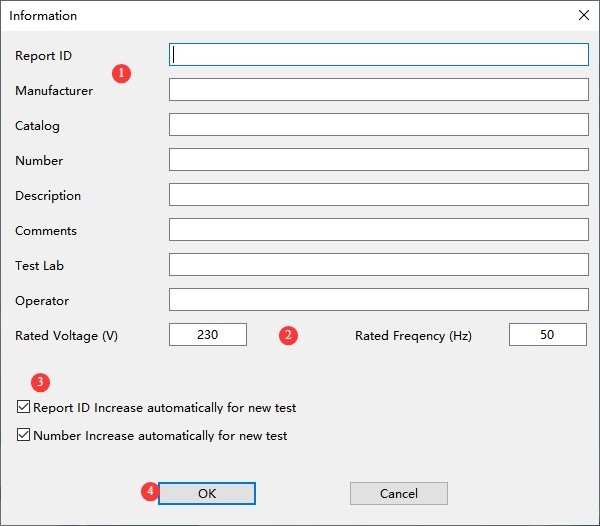

见图4-4。

图4-4

4.3 软件测试操作步骤

5、设备日常维护与保养

5.1 日常维护

5.1.1 日常清洁

清洁前必须断电，拔下电源线；建议使用防静电柔软棉布+温和洗涤剂擦拭，禁止直接喷洒液体；禁止使用苯、甲苯、丙酮等化学溶剂。

5.1.2 日常检查

每次使用前检查电源线、接线端子无松动、烧蚀；开机后检查指示灯、显示屏正常。

5.2 存储规范

5.2.1 存储环境要求

温度5℃~35℃，相对湿度≤65% RH，干燥、无尘、无腐蚀气体。

5.2.2 长期存储操作

断电、拔下所有线缆；清洁设备，包裹防尘膜；每月通电30分钟，防止元件受潮损坏。

5.3 校准周期要求

为确保设备测量精度与使用可靠性，建议定期送至具备相应资质的第三方计量机构进行校准。推荐校准周期为12个月。具体校准周期可由用户根据使用频次、环境条件及质量体系要求自行确定。

6、常见故障排查与处理

7、装箱清单
