IS-MT系列恒温积分球操作使用说明书

1、设备基础认知

1.1 核心技术参数

1.2 设备配置核对

1.2.1 包装拆除

拆除设备包装时，需轻缓操作，避免使用尖锐工具划伤设备外壳。开箱后首先检查设备主体外观，确认球体为闭合状态，且无明显变形、凹陷。若发现设备或配件有异常，请及时联系我们。

1.2.2 主机及配件

主机：IS-MT系列恒温积分球1台。

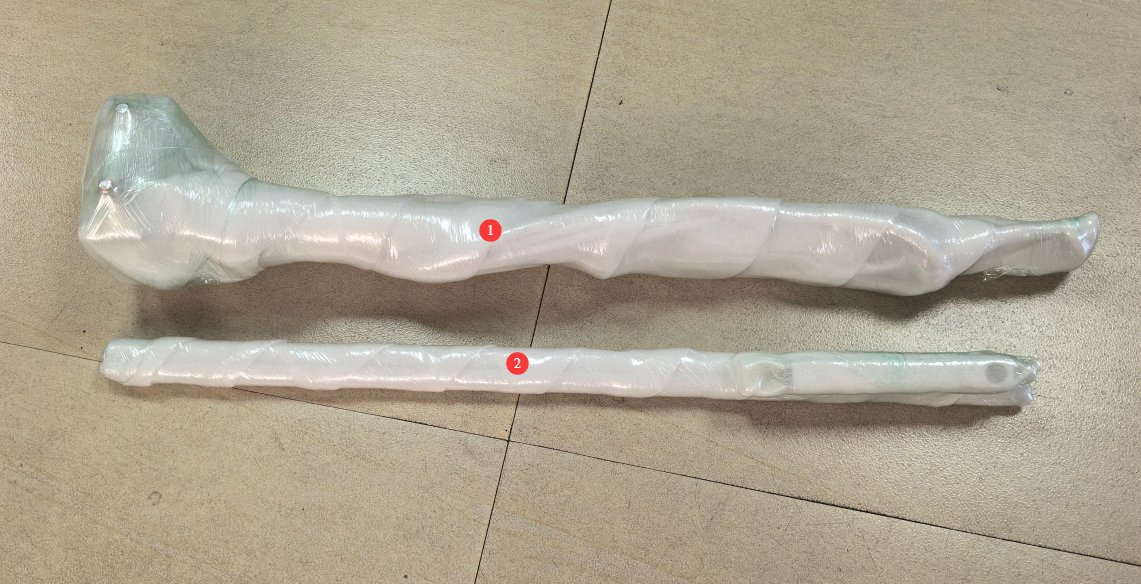

配件，见图1。

1.2.3 电子文档下载

电子版使用说明书、质保卡等的下载链接，我们在出货时已通过邮件形式发送，请及时下载。如未收到邮件，可主动联系我方重新获取下载链接。

2、使用注意事项

2.1 用电安全

连接电源线前，需确认供电电压 AC 220V±10%、频率 50Hz/60Hz；设备必须采用保护接地，接地电阻≤4Ω，严禁拆除、拔除保护接地线，否则存在触电安全隐患

2.2 操作前核心禁忌

2.2.1 涂层保护禁忌

严禁徒手、抹布、纸巾等任何材料接触内壁涂层；严禁液体、油污、粉尘落入球内；

涂层大面积污染后几乎无法修复，禁止自行擦拭打磨。

2.2.2 人员操作禁忌

球内操作必须佩戴干净白色棉质手套；禁止携带灰尘、沾染油污的工具进入球内；严禁强行掰动球体开合机构、接口及内部接线。

2.3 操作中行为规范

2.3.1 内部操作规范

安装/取放样品轻拿轻放，禁止触碰球壁；样品必须牢固固定，防止掉落损坏涂层；接线时仅触碰导线绝缘层，不拉扯线芯。

2.3.2 测试环境规范

在无尘、无震动环境使用；需摆放于坚固平整地面，避免移动、晃动；

避免阳光直射；环境温度：25±2℃，湿度≤70% RH。

2.3.3 通风口管理规范

积分球内部共三个通风口，冷风进口、热风进口及出风口，需保持通畅、禁止覆盖或封堵；

空调出风口，需保持通畅、禁止覆盖或封堵。

3 、恒温积分球介绍

3.1 左前视角

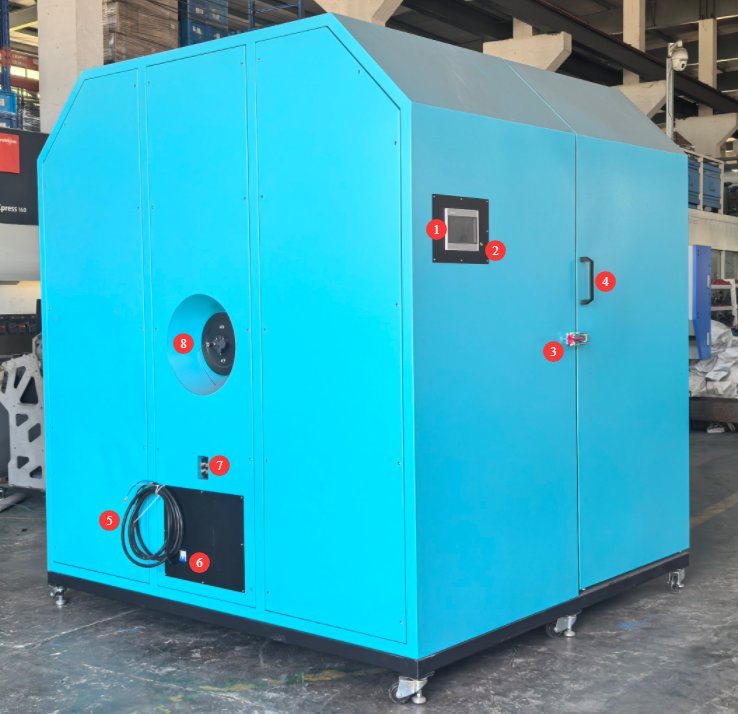

见图2。

3.2 左后视角

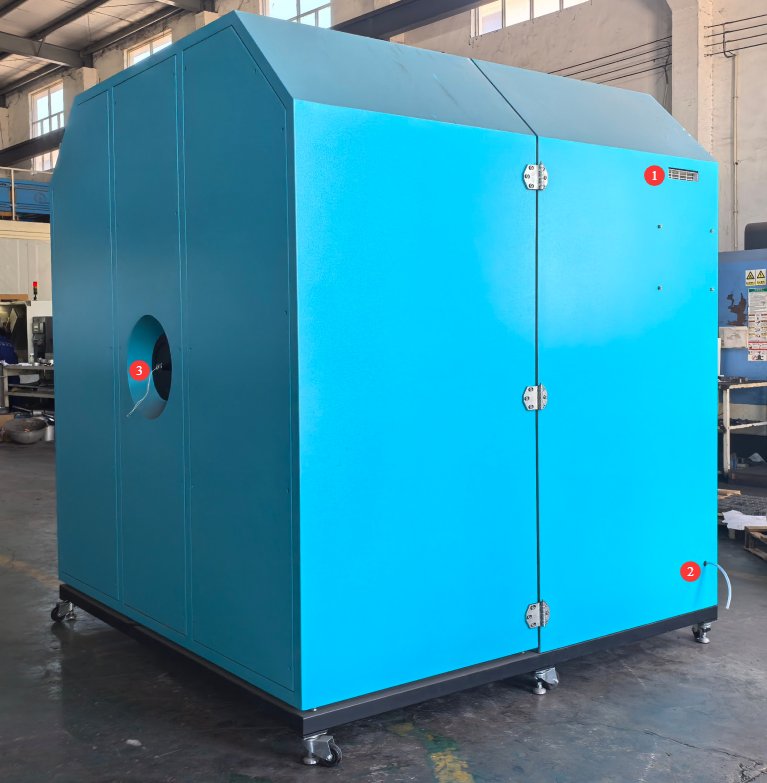

见图3。

3.3 恒温积分球内部

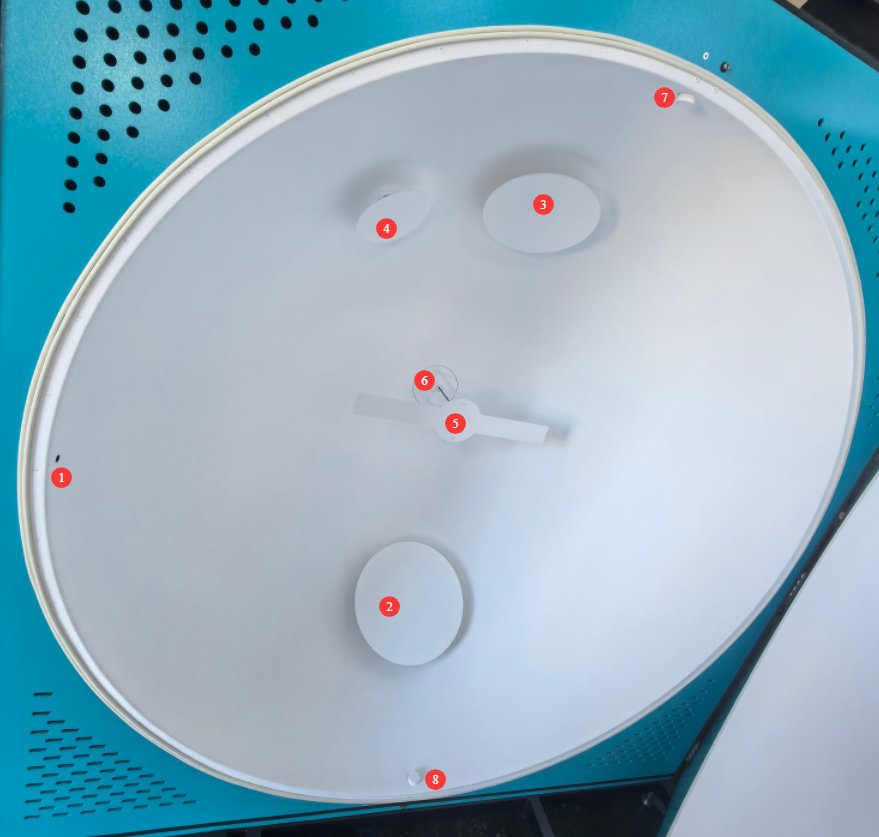

3.3.1 左半球

见图4。

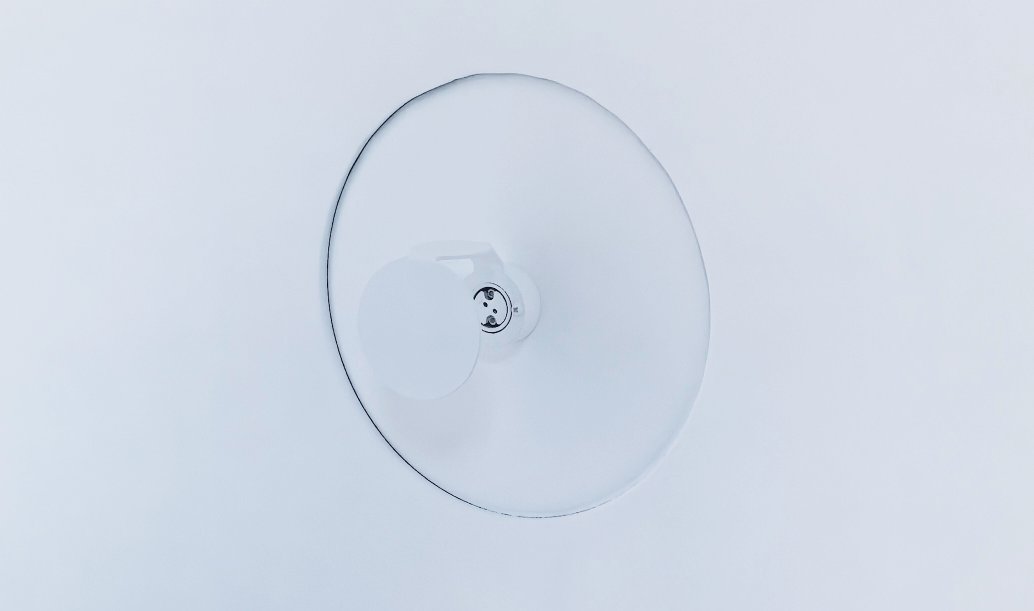

3.3.2 右半球

见图5，包含辅助光源夹具，用于安装辅助光源。

4 、恒温积分球组装接线

4.1 恒温积分球开机

参考3.1，为恒温积分球连接至合适电源，并开机。

4.2 载台安装连接

4.2.1 准备工作

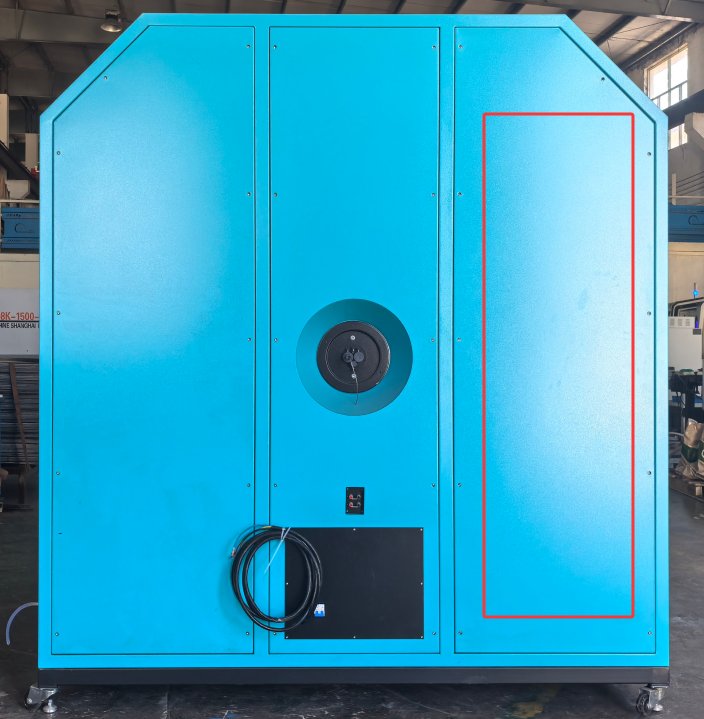

为方便运输，载台和条形灯夹具固定在积分球内部。请将图6所标记的面板拆开，即可看到固定在内部的载台及条形灯夹具。

参考4.2将载台安装好并将其线缆连接好后，并参考4.4.1将十字激光方向调好后，再将此面板装回。

4.2.2 载台安装

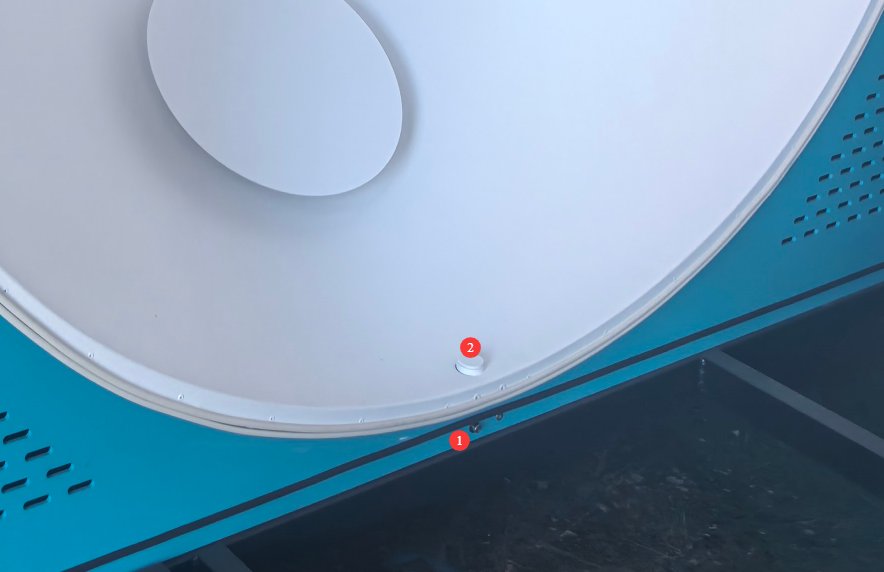

载台可以安装在积分球顶部，也可以安装在积分球底部。此处以将载台安装在底部为例，见图7。

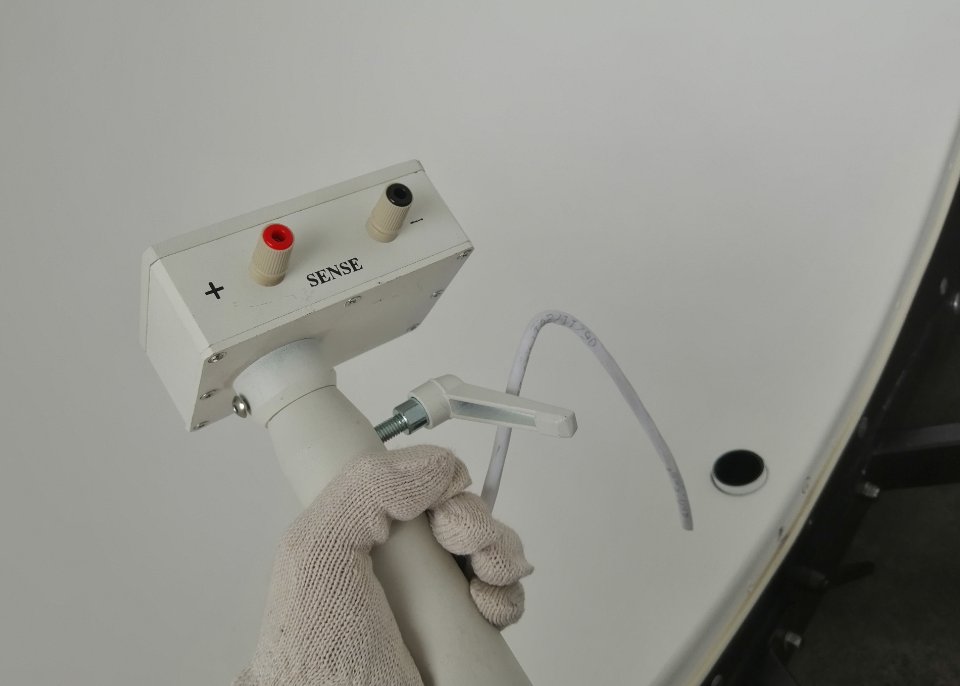

将载台四芯线缆从底部线孔中穿出，见图8。

然后再将固定螺丝拧紧，以固定载台。

4.2.3 载台四芯线连接

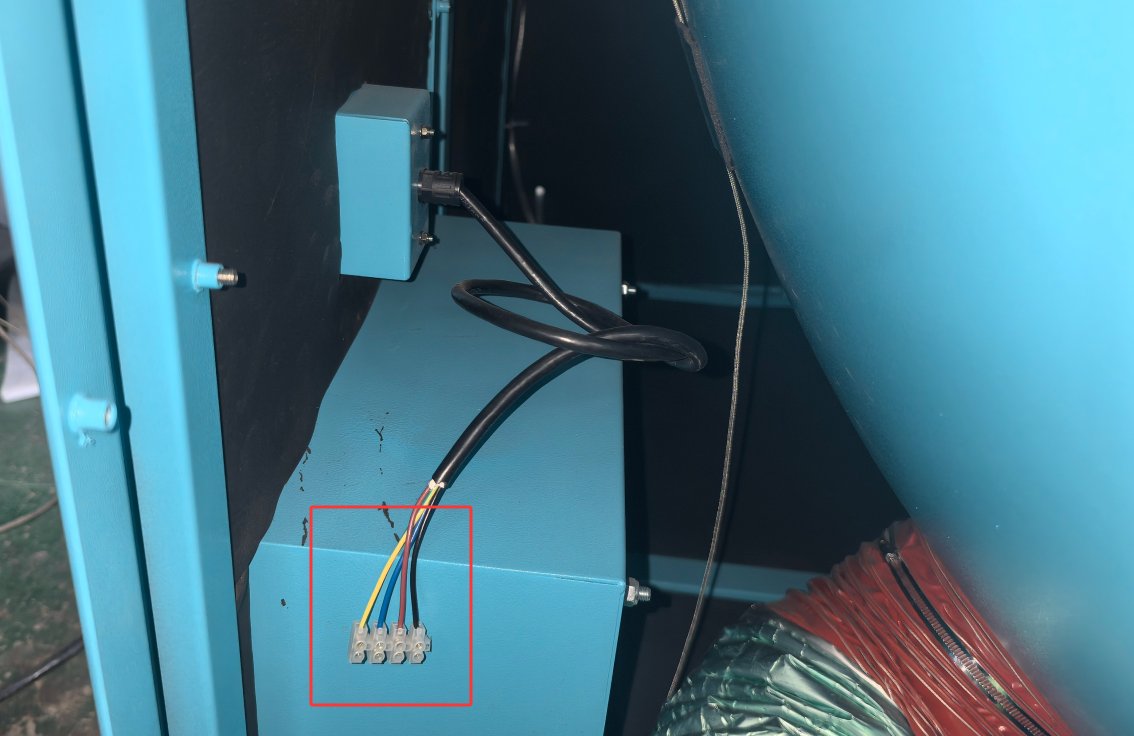

见图9，载台四芯线缆需与接线盒内部预留的四芯线，依颜色一一对应进行连接即可。

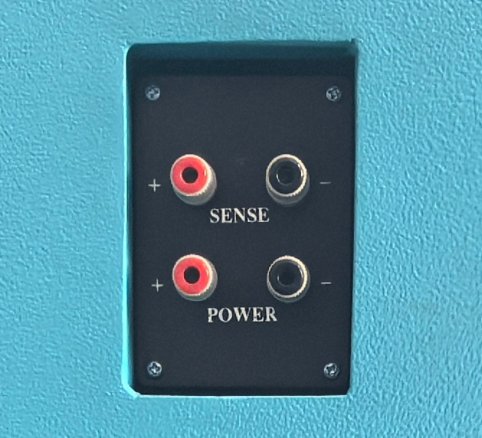

接线盒（图10）与载台（图11）均配有 POWER、SENSE 红黑接线端子，两端端子一一对应，按线缆颜色匹配连接即可

4.3 条形灯夹具安装

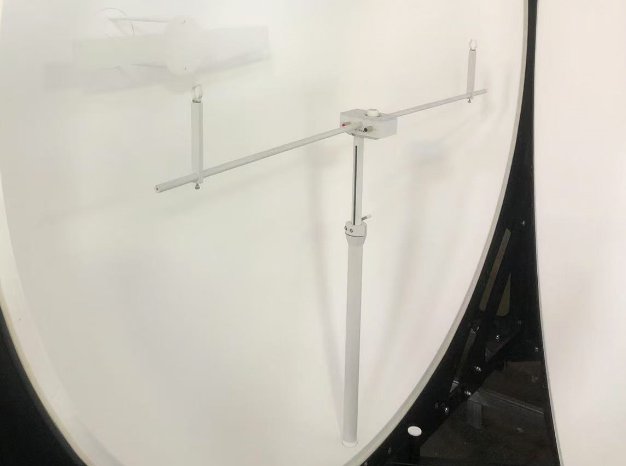

当您需要测试条形灯，如LED灯管时，可使用条形灯夹具固定灯管，见图12。

注：条形灯夹具不使用时，可将其拆下妥善保管。

4.4 十字激光

4.4.1 十字激光调试

参考3.1将十字激光开启。

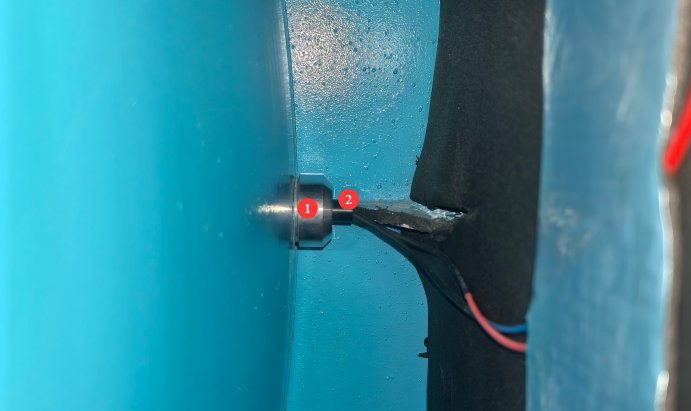

十字激光照射方向可能在运输过程中发生偏移、错位。请使用卷尺，确认积分球中心位置，然后依图13进行操作。

十字激光调好后，即可将拆下的面板装回。

4.4.2 十字激光用途

十字激光用于辅助装灯，装灯时开启十字激光，以确认安装后的灯发光面处于积分球正中心。测试时需关闭十字激光。

5、恒温积分球硬件操作

5.1 光谱仪配件连接

参考3.1，将光谱仪相关配件，光纤、光度探头、温度探头等，连接至积分球对应的专用接口。

5.2 样品灯具安装连接

5.2.1 球泡灯和条形灯

若为球泡灯，载台包含E27灯座。若为球泡灯，可直接安装至E27灯座，或使用转接头连接至E27灯座，积分球内无需额外接线。

若为条形灯，参考4.3，使用条形灯夹具。

5.2.2 其他灯具

若为其他灯具，可直接放置于载台，利用载台预留 M6 螺丝孔位固定灯具，防止滑落。

5.2.3 发光面安装位置确认

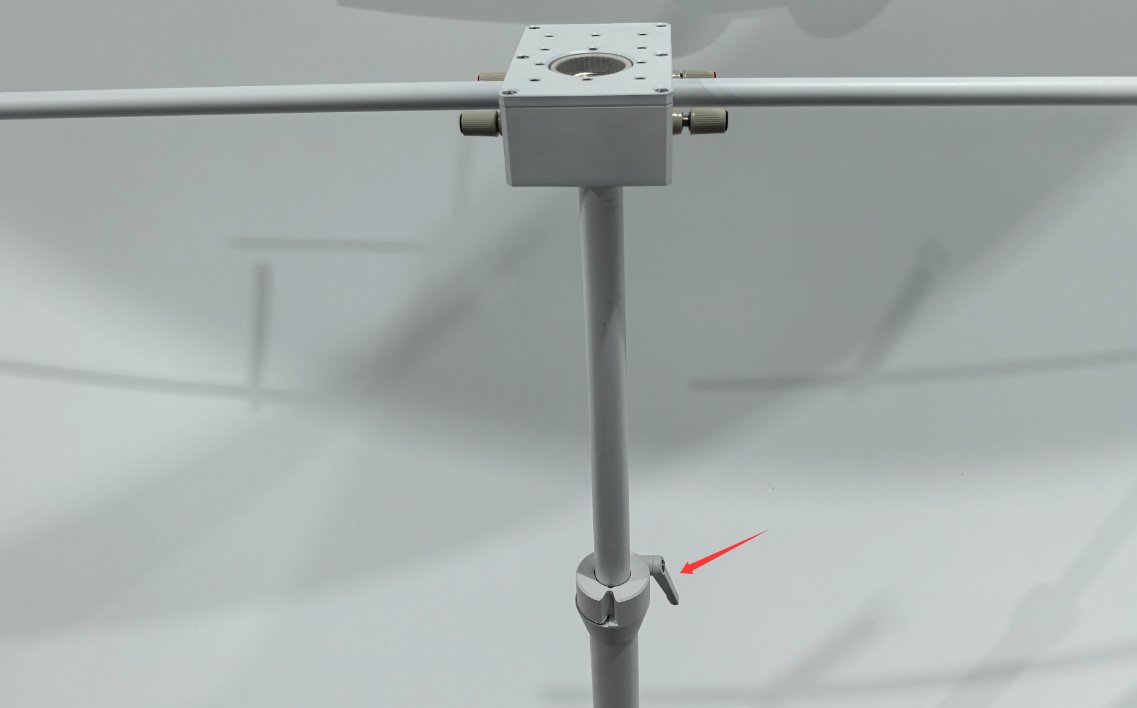

载台可升降，请参考4.4.2使用十字激光确认样品发光面处于积分球正中心位置。高度调节好后，需确保螺丝锁紧，避免载台突然掉落，见图14。

5.2.4 样品电源线连接

样品电源线连接至载台POWER端两个接线端子即可，载台POWER和SENSE两个红端子及两个黑端子已在内部进行短接，因此无需再单独对接载台 SENSE 端接线端子。

5.3 外部电源线采样线连接

恒温积分球接线盒正面四个端子用于连接至您的其他设备。POWER两个端子连接样品供电电源线，SENSE两个端子连接电压采样线。

5.4 辅助光源夹具使用

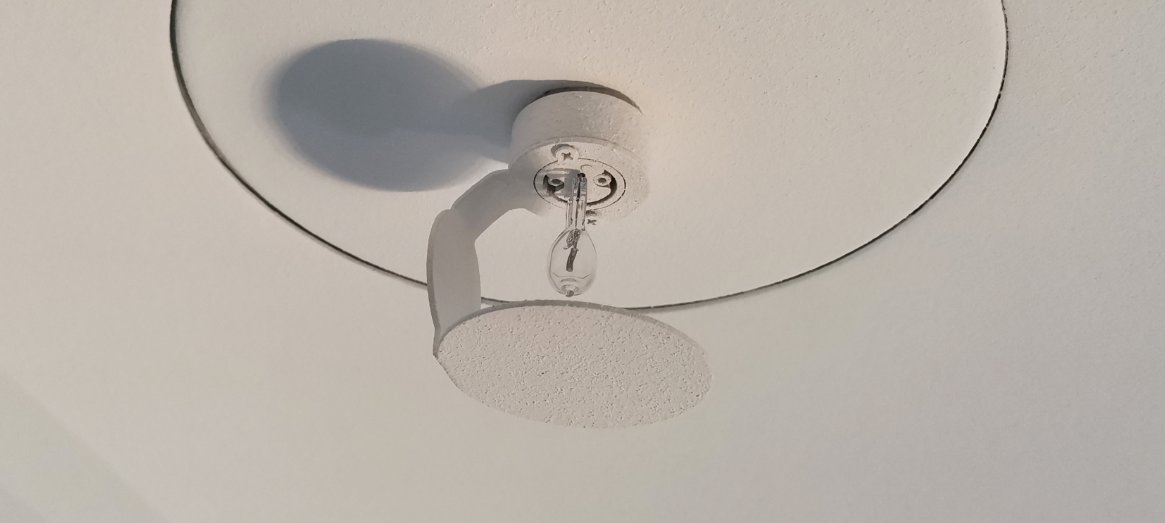

请将辅助光源安装至夹具的MR16灯座，见图15。

辅助光源夹具有预留的两根电源线，需要使用辅助灯时，需使用延长导线接驳，接入匹配规格的供电电源。

6、恒温积分球触摸屏操作

6.1 程序界面介绍

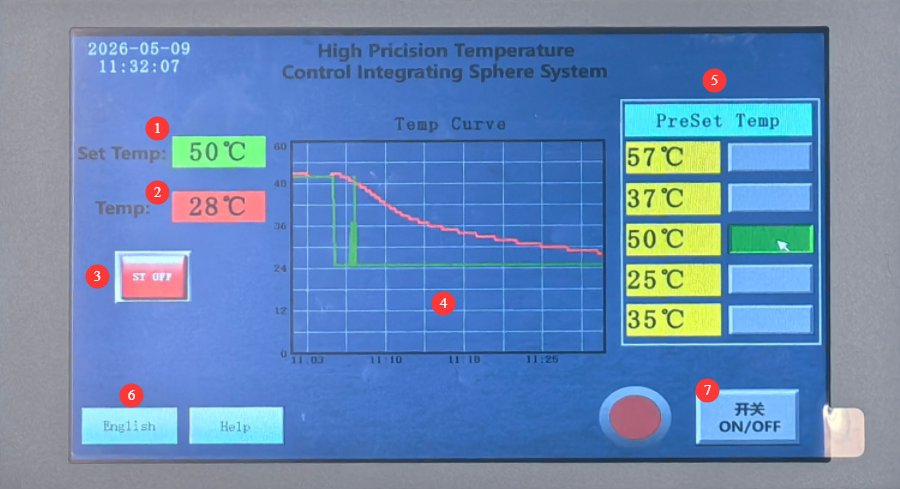

见图16。

6.2 升温与降温操作

恒温积分球主要用于高温测试，升温速度较快，一般10至20分钟左右即可达到所设置的温度并进入稳定状态。

设备外壳内部全部贴有保温层，用于避免积分球内部高温流失。即当积分球处于高温时，整个设备内部两个腔体：积分球本身腔体，以及积分球和整个设备外壳之间的腔体，全部处于高温状态。

当您刚做完高温试验，需要其内部温度降到常温25℃时，依靠设备温控程序，其降温速度比较慢，如有必要，可直接将积分球打开以辅助降温。

7、使用结束操作

7.1 积分球操作

可通过温控程序自然降温，或直接开启积分球加速散热；待球内温度恢复常温后，若无需继续测试，可关闭设备总电源。

积分球内温度恢复至常温后，将积分球内部样品及接线及时取出，禁止在积分球内存放任何无关配件。

7.2 及时关闭积分球

积分球在不使用时，请务必保持关闭状态，避免浮尘进入。

8、设备日常维护与保养

8.1 日常内部灰尘清洁

频率：至少每周1次；工具：冷风吹风机（禁止热风）；方法：轻吹球内浮尘，禁止任何物品接触涂层。

8.2 定期检查项目

8.2.1 结构与开合检查

每月检查开合把手、转轴，松动则锁紧螺丝；检查两半球连接处缝隙均匀，无漏光。

8.2.2 内壁涂层检查

每月检查内壁涂层无脱落、发黄、发暗、污染。

8.3 长期存放规范

存放环境：干燥、避光、无尘、温度0~40℃、相对湿度≤70% RH；球体完全闭合，套防尘罩；存放前完成一次全面清洁与检查。

8.4 校准周期要求

为确保设备测量精度与使用可靠性，建议定期送至具备相应资质的第三方计量机构进行校准。推荐校准周期为12个月。具体校准周期可由用户根据使用频次、环境条件及质量体系要求自行确定。
