多位移动式插座机械强度试验装置

1、设备基础认知

1.1 基础属性

本装置适用于家用和类似用途移动式插座的机械强度专项检测。

主要用于电器质检实验室、移动式插座生产厂家质检部、第三方检测机构、出入境产品检验等场景。

1.2 适用执行标准

严格依据GB/T 2099.1-2021《家用和类似用途插头插座 第 1 部分：通用要求》第24.10条款及图29（IEC 60884-1:2022第24.10条款，Figure 32）设计制造与试验。

按照标准规定跌落高度、角度、次数对移动式插座进行机械强度测试。

1.3 电子文档下载

电子版使用说明书、校准证书、质保卡等的下载链接，我们在出货时已通过邮件形式发送，请及时下载。如未收到邮件，可主动联系我方重新获取下载链接。

2、使用注意事项

2.1 操作环境安全要求

设备工作环境温度：10℃～35℃，相对湿度45%～75%，无凝露、无腐蚀性气体、无粉尘扬尘。

装置放置于水平稳固操作台，四周预留≥30cm 操作空间，远离振动源。

2.2 操作人员安全规范

测试过程中试验区域范围内禁止任何无关人员进出，禁止摆放任何无关物品影响试验；操作人员需将软缆通过夹具牢固夹紧，防止试验过程中松脱掉落；严禁使用设备做非标试验，避免设备损坏及安全事故。

3、测试装置介绍

编号	说明
①	软缆夹具，夹具角度可旋转，距地高度为750mm

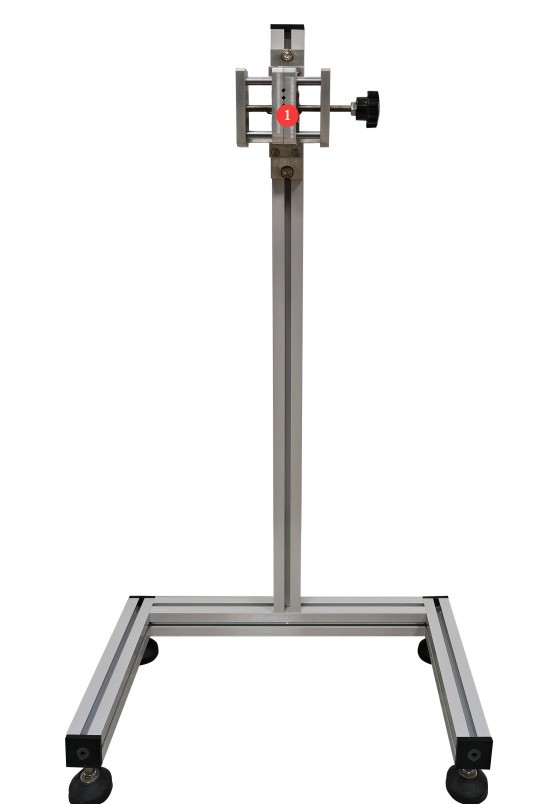

正面视角，见图3-1。

图3-1

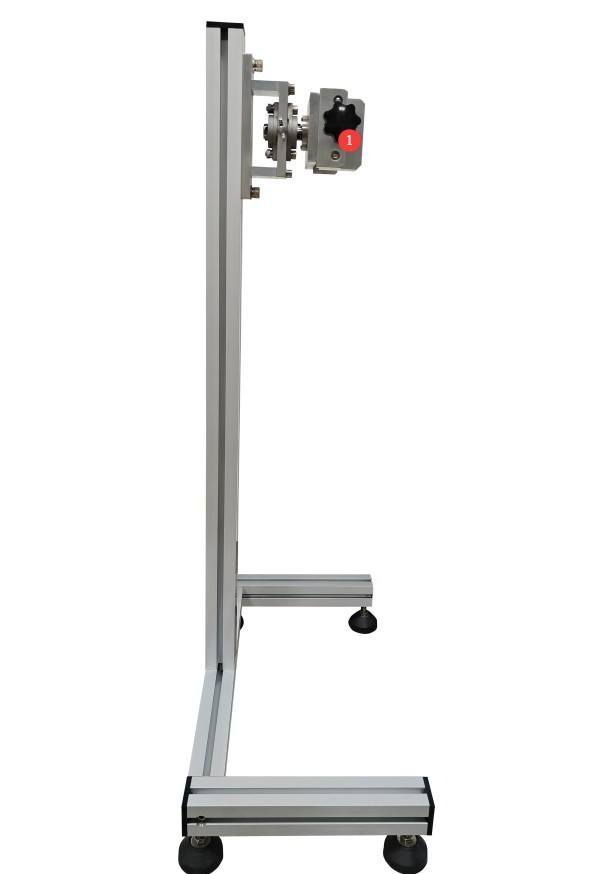

侧面视角，见图3-2。

图3-2

4、移动式插座机械强度测试

4.1 试验样品预处理

选取待测移动式插座，剔除表面有磕碰、开裂、明显变形的不合格样品，且未经过任何破坏性试验。

4.2 样品装夹

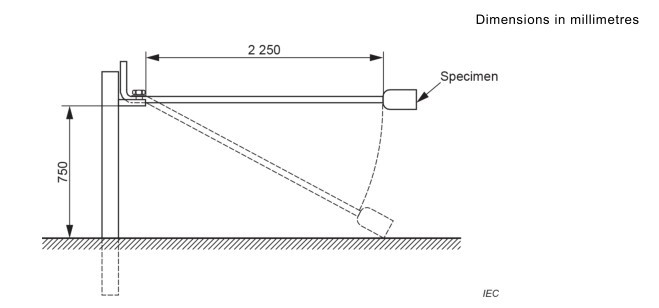

见图4-1（图片取自IEC标准）。将软缆固定于设备夹具，夹具与插座之间软缆长度为2250mm。

图4-1

4.3 测试过程

参考4.2，将软缆的自由端固定在设备夹具上，手持移动式插座试样，使软缆处于水平状态。然后使试样跌落到混凝土地板上8次。每次跌落后，在固定处将软缆转45°。

4.4 测试结果判断

试验之后，试样应不出现标准规定范围的损坏，尤其是部件不应松动或脱落。

注：不会影响防触电保护的防有害进水的小碎片和凹痕可忽略不计。

5、试验结束操作

5.1 装置复位

测试结束后将软缆取下。设备非试验状态下，夹具请勿长时间装夹软缆。

5.2 样品处理

将测试合格、不合格样品分开摆放，做好标识，避免混淆。

5.3 试验现场整理清洁

用无尘软布擦拭夹具、支架、装置表面灰尘及杂物。整理试验区域，清理试验产生的杂物。

6、日常维护与保养

6.1 定期维护

每3个月为夹具、支架涂抹防锈油，防止金属锈蚀；为轴承涂抹少量中性润滑油脂，防止轴承卡顿。

6.2 校准周期要求

为确保装置测量精度与使用可靠性，建议定期送至具备相应资质的第三方计量机构进行校准。推荐校准周期为12个月。具体校准周期可由用户根据使用频次、环境条件及质量体系要求自行确定。

7、常见故障排查与处理

故障现象	可能原因	处理方法
夹具中心高度变化	运输震动或长期使用造成固定螺丝松动	夹具位置可调，按标准尺寸重新调校并固定夹具中心高度至 750 mm
夹具旋转时卡顿	轴承积尘、润滑不足、异物卡入	清理轴承粉尘、补充润滑油脂、清理间隙异物后重试
