软缆保持力试验装置

1、设备基础认知

1.1 核心参数

1.1.1 设备技术参数

参数	说明
显示触摸屏	彩色触摸屏+PLC
驱动方式	减速电机
偏心轮	有效直径φ125mm
偏心轮偏心距	32.5mm
样品距离支点	200mm
样品距离偏心轮冲击点	160mm
砝码	50N、60N、80N、100N组合砝码
测试完成报警	声光报警

1.1.2 适用执行标准

LS-B07软缆保持力试验装置严格按照GB/T 2099.1-2021《家用和类似用途插头插座 第 1 部分：通用要求》第23.2条款及图20（IEC 60884-1:2022第23.2条款，Figure 27）设计制造。

主要用于电器质检实验室、软缆及电器附件生产厂家质检部、第三方检测机构、出入境产品检验等场景。

1.2 设备配置核对

1.2.1 包装拆除

拆除设备包装时，需轻缓操作，避免使用尖锐工具划伤设备外壳。开箱后首先检查设备主体外观，确认无明显变形、凹陷、按钮无破损、松动。若发现设备或配件有异常，禁止通电使用，请及时联系我们。

1.2.2 主机及配件

编号	说明
①	LS-B07主机
②	电源线
③	砝码组合，可组合重量50N、60N、80N、100N

1.2.3 电子文档下载

电子版使用说明书、校准证书、质保卡等的下载链接，我们在出货时已通过邮件形式发送，请及时下载。如未收到邮件，可主动联系我方重新获取下载链接。

2、安全使用注意事项

2.1 用电安全

连接电源线前，确认供电电压在AC 220V±10%，频率50Hz/60Hz；必须使用带保护接地的三孔插座，保护接地电阻≤4Ω，严禁切断或拔除保护接地线，否则有触电风险。

2.2 环境安全

禁止在易燃易爆、强电磁干扰、高温潮湿、粉尘超标环境使用；设备放置于平整稳固地面，周边预留≥0.5m 操作空间；工作环境：温度15℃~35℃，相对湿度45%～75%。

2.3 操作规范

试验加载过程中，禁止将手、身体伸入夹具、拉力传动机构区域，防止挤压、坠落伤人；试样必须装夹牢固，避免试验过程中试样脱落、砝码坠落引发安全事故；严禁私自拆卸设备传动结构、不合理调节电机转速、更换非原厂配重砝码。

3、设备介绍

3.1 标准图

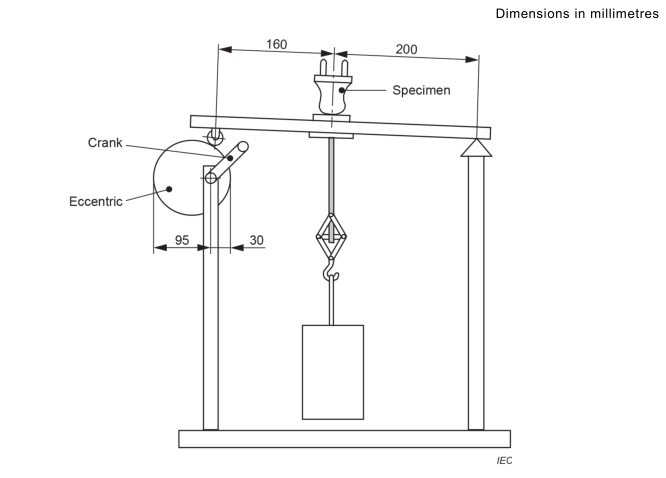

见图3-1（取自IEC标准）。

图3-1

3.2 产品实物图

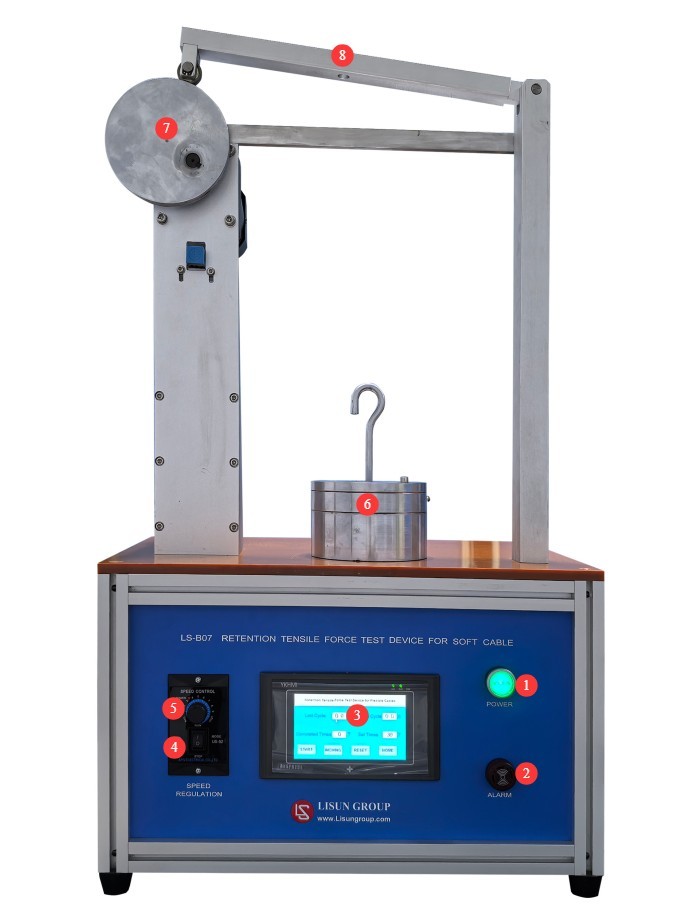

见图3-2。

编号	说明
①	电源开关
②	蜂鸣器，测试结束后，蜂鸣提示
③	触摸屏
④	电机电源开关
⑤	电机调速旋钮，出厂前已经调好，仅允许按试验规范微调（标准拉力周期为 1s ），禁止随意大幅调节
⑥	砝码
⑦	偏心轮，由电机驱动，无需手柄
⑧	试样安装孔

图3-2

4、触摸屏程序介绍

4.1 初始界面

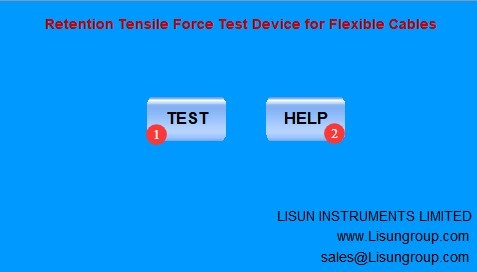

见图4-1。

编号	说明
①	进入测试界面
②	进入帮助界面

图4-1

4.2 测试界面

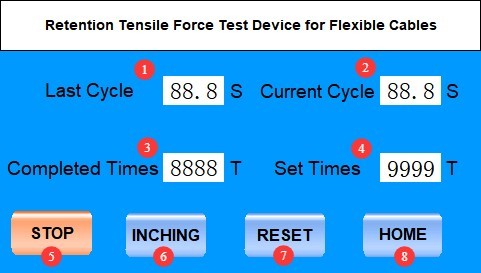

见图4-2。

编号	说明
①	上次测试周期时长
②	当前测试周期时长
③	当前已测次数
④	设置测试次数
⑤	启动/停止测试
⑥	寸动，点击可调节偏心轮位置
⑦	重置，清除当前测试数据及清除蜂鸣器报警
⑧	返回初始界面

图4-2

5、软缆保持力试验

5.1 试样准备

选用全新未使用、未经过任何破坏性试验的成品插头/插座，剔除表面存在磕碰、开裂、明显变形的不合格试样。

软缆自然伸直无扭曲、无弯折，剥离部分外护套不得损伤软缆本身绝缘层。

5.2 确认测试周期时长

参考3.2及4.2。开机并空测，以确认测试周期时长为1s（标准要求拉力每次施加1s）。若非1s，缓慢调节电机调速旋钮，使测试周期为1s。

5.3 砝码准备

按以下表格准备对应砝码。

软缆额定电压电流	砝码
额定电流=2.5A	50N
2.5A<额定电流≤20A，额定电压≤250V	60N
2.5A<额定电流≤20A，额定电压>250V	80N
额定电流>20A	100N

5.4 试样砝码安装调试

参考3.1的标准图，安装试样软缆及砝码。参考4.2使用寸动功能，偏心轮运行至下限位时砝码自然落地、无额外拉力；其余运行行程内砝码悬空离地，持续施加标准拉力。

5.5 设置参数并启动试验

操作步骤	说明
①	参考4.2，将测试次数设置为100次（标准要求需经受拉力100次）
②	点击“重置”以清除当前测试数据
③	点击“启动”，测试开始
④	测试过程中观察试样与砝码状态，若有异常点击“停止”，重新调整后再试
⑤	测试结束，设备报警，点击“重置”清除当前测试数据与蜂鸣报警

5.6 试验结束后操作

试验结束后，需参考标准，进行后续力矩试验（LS-B47软缆力矩试验装置），并检查软缆位移，以判断软缆是否符合标准。

6、设备日常维护与保养

6.1 每日停机后维护

每日试验结束清理设备表面粉尘、试样碎屑，保持夹具、滑轨干净无杂物；用专用屏幕擦拭布清洁触摸屏；检查挂钩无松动变形。

6.2 每周定期保养

对设备导向滑轨、传动丝杆涂抹少量专用润滑油脂，保证运行顺畅无卡顿。

6.3 长期停机存放保养

设备断电、定期保养完成后，整机套上防尘罩，放置干燥通风库房；砝码涂抹防锈油，单独收纳，避免锈蚀变形；每月通电30分钟，防止元件受潮损坏。

6.4 校准周期要求

为确保设备测量精度与使用可靠性，建议定期送至具备相应资质的第三方计量机构进行校准。推荐校准周期为12个月。具体校准周期可由用户根据使用频次、环境条件及质量体系要求自行确定。

7、常见故障排查与处理

故障现象	可能原因	处理方法
启动测试后设备无反应	电机电源开关未开启	设备包含两个电源开关，请确认电机开关也处于开启状态后再试
触摸屏卡顿、点击无反应	屏幕表面污渍干扰、程序死机	关机清洁屏幕后重启再试
