接地参考与电源偏移模拟器

1、设备基础认知

1.1 产品简介

LIS-OFFSET-10V10A接地参考与电源偏移模拟器采用四象限双极性电源架构，恒压 / 恒流双模式，最大输出 ±10V/±10A，带宽 100kHz，专门用于汽车电子接地参考与电源偏移试验，模拟整车多路电源、多路地共存时的电位差工况，验证车载 ECU、零部件在电位偏移环境下的工作可靠性。

1.2 适用标准

标准号	标准名称
GB/T 28046.2-2019 条款4.8	道路车辆 电气及电子设备的环境条件和试验 第 2 部分：电气负荷
ISO 16750-2:2023Clause 4.8	Road vehicles — Environmental conditions and testing for electrical and electronic equipment — Part 2: Electrical loads
Ford EMC-CS-2009.1 Clause 18.0	Electromagnetic Compatibility Specification for Automotive Electrical & Electronic Components
BMW GS 95024 Section 5.1	Electrical and Electronic Components in Motor Vehicles – Requirements and Tests
Nissan 28400	Automotive Electrical and Electronic Component Test Specification
FMC1278 CI 210	Automotive Electrical & Electronic Test Standard

2、使用注意事项

2.1 环境要求

环境温度：23 ℃±5 ℃；相对湿度：45‑75%，无凝露；海拔高度：≤2000m；周围无强烈振动、无强电磁场干扰；严禁在粉尘、易燃易爆环境中使用设备。

2.2 供电要求

输入电源：AC 220V±10%，50Hz；输入功率：≤1kW；电源需可靠接地，接地电阻≤4Ω；建议配备稳压电源，避免电网波动影响测试精度。

2.3 接线原则

电源线使用规定线径，避免大电流下导线过热；测试线缆尽量短且平行布置，减少寄生参数影响；信号线与电源线分开布线，避免交叉干扰。

2.4 操作安全规范

佩戴绝缘防护用具；测试前确认所有接线牢固，无裸露导体；测试过程中请勿插拔测试线缆，避免电弧灼伤；输出开启期间严禁触碰DUT及测试夹具、输出端子，防止电位差带来电击风险；若出现异常声响、异味或冒烟，立即断电；长时间连续测试时，注意设备通风散热。

2.5 被测件 DUT 注意事项

DUT 所有输入输出端口，需要接模拟整车的代表性负载、网络，还原实车工况；DUT 按照 ISO16750‑1 规定设置工作模式（模式 3.4），试验全程监控 DUT 功能状态；DUT 内部多个接地引脚内部连通时，偏移电压需要同步施加到全部连通接地引脚。

3、设备介绍

3.1 前面板

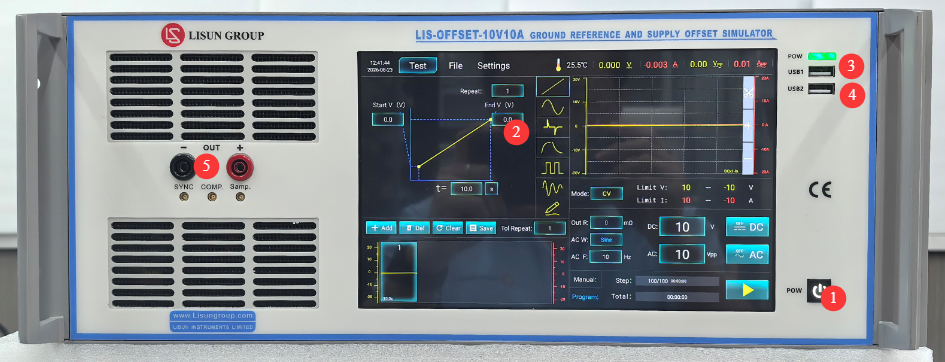

见图3-1。

编号	说明
①	设备电源开关，短按开机，长按关机
②	10.1寸电容触摸屏
③	USB1接口，LISUN工程师用于调试设备，用户无需使用
④	USB2接口，可连接鼠标控制触摸屏，或连U盘升级程序、更新数据库文件
⑤	输出接口，注意极性

3.2 背面板

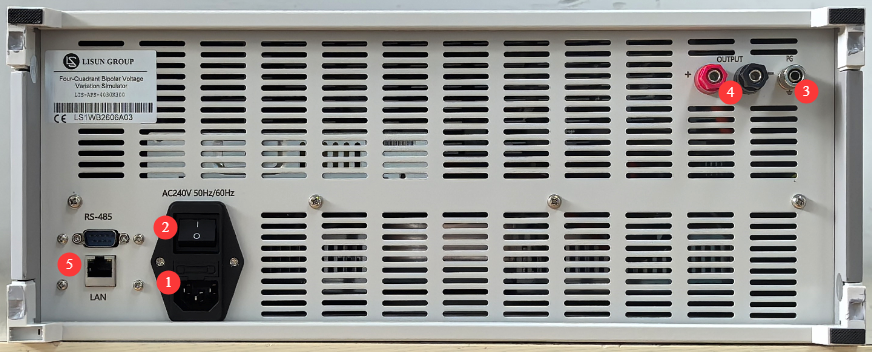

见图3-2。

编号	说明
①	电源线插孔及保险丝，确保输入电源可靠接地
②	断路器，设备输入电源总开关
③	保护接地端子，若输入电源无可靠接地，需要单独连接此端子至大地
④	输出接口，注意极性，与前面板输出接口功能一致
⑤	RS485接口/LAN网口，可连接至电脑使用上位机软件，备用。上位机软件与触摸屏功能一致，若需要，请联系我们

4、触摸屏程序介绍

设备本质为四象限双极性电源，若需了解四象限双极性电源程序的使用，请参考LIS-APS操作使用说明书。本说明仅包含作为接地参考与电源偏移模拟器使用时所需要进行操作。

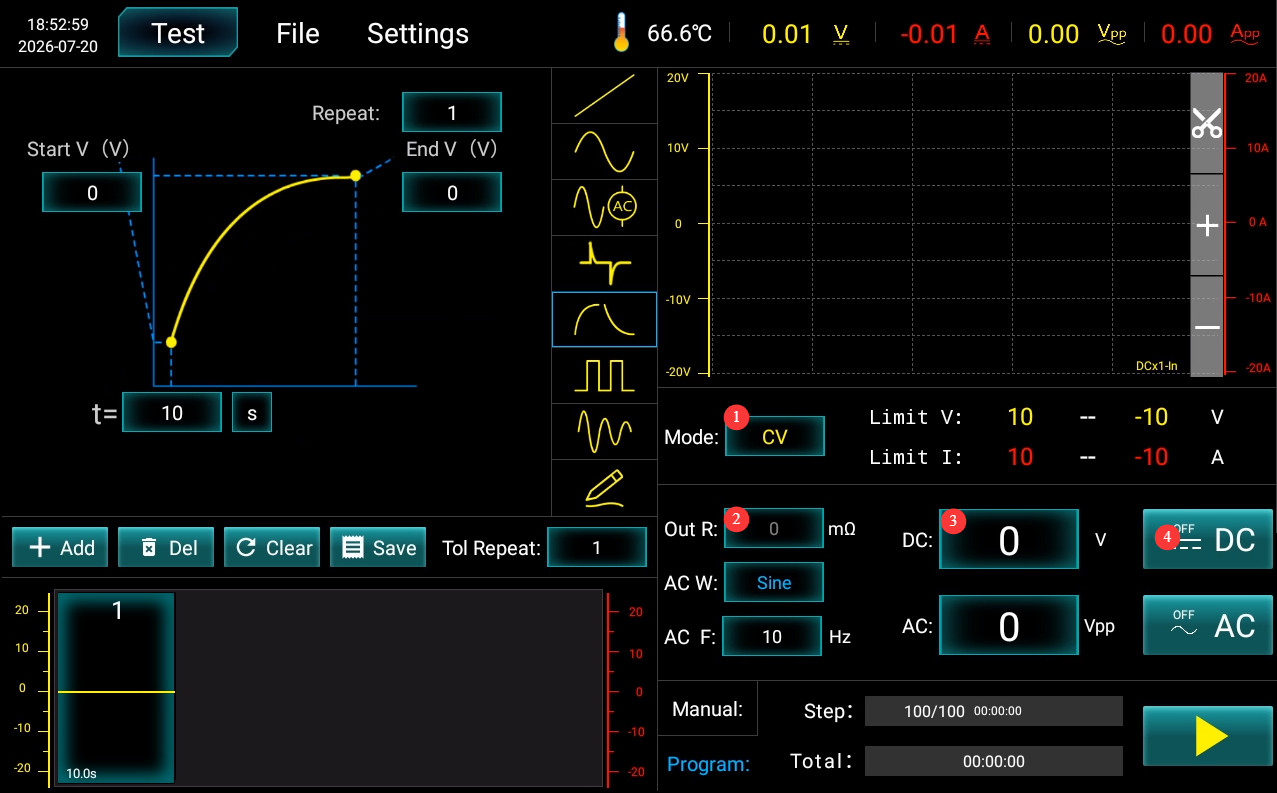

见图4-1。

编号	说明
①	设置为CV恒压
②	输出阻抗设置为0
③	设置偏移电压
④	点击可启动/切断偏移电压输出

5、接地参考与电源偏移试验

5.1 试验条件确认

确认被测件 DUT 规格：确认是 12V /24V 系统；确认 DUT 电源引脚、接地引脚数量与引脚定义；
确认辅助供电电源：外接基础供电电源（12V 系统常用 13.5V，24V 系统常用28V）；
确认 DUT 负载：DUT 输入输出连接对应模拟负载，模拟实车线束网络；
确认试验标准要求：确认每个测试工况保持时间、DUT 需要工作的模式、试验通过判定条件。

5.2 硬件接线

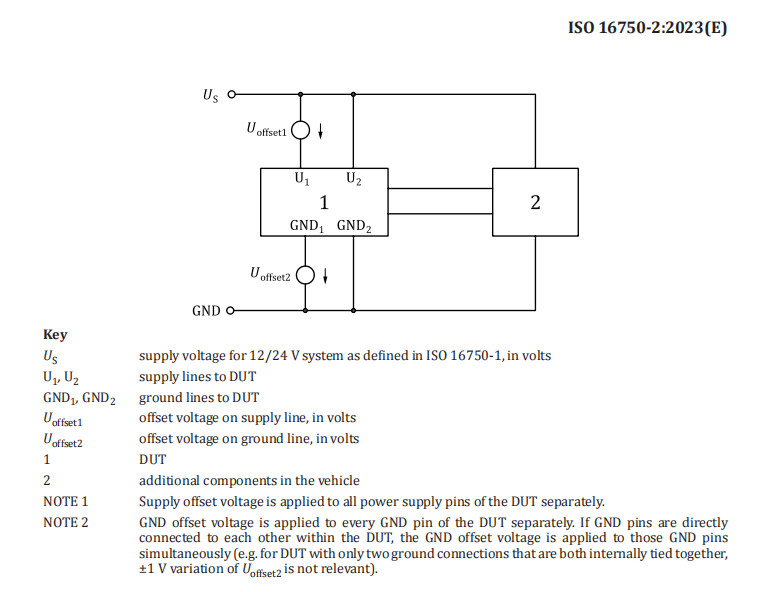

标准接线示意图，见图5-1（取自ISO 16750-2:2023Figure 18）。

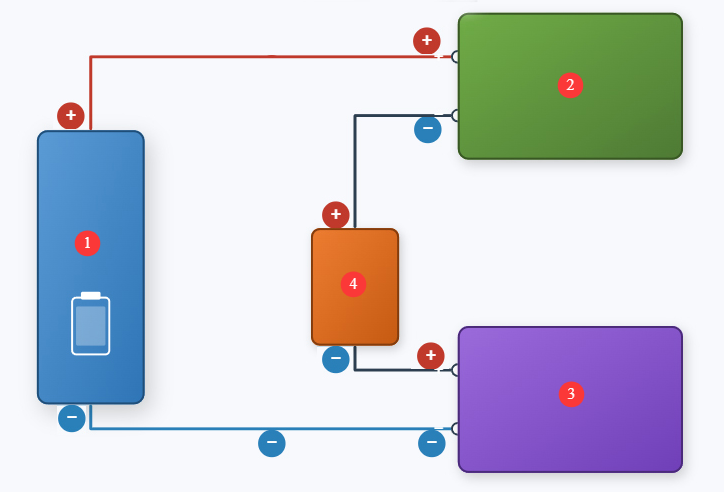

LIS-OFFSET-10V10A为单通道设备，需与您的LIS-AP设备一起使用。接线图见图5-2，接线时需注意接线图中所标的极性。

编号	说明
①	辅助供电电源
②③	LIS-OFFSET及LIS-AP，功能一致，用于模拟电源偏移及接地偏移。②用于模拟电源偏移Uoffset1，③用于模拟接地GND偏移Uoffset2
④	DUT

5.3 ISO16750-2-2023 标准测试矩阵说明

下表为标准规定 8 个测试工况，通常每个工况需保持30s~60s以观察DUT工作状态。

测试工况 Case	电源偏移DC输出(Uoffset1)	接地偏移 DC 输出 (Uoffset2)	测试描述
Case1	0V	1V	1V GND 偏移，无电源偏移
Case2	1V	1V	1V GND 偏移，+1V 电源偏移
Case3	-1V	1V	1V GND 偏移，‑1V 电源偏移
Case4	0V	-1V	‑1V GND 偏移，无电源偏移
Case5	1V	-1V	‑1V GND 偏移，+1V 电源偏移
Case6	-1V	-1V	‑1V GND 偏移，‑1V 电源偏移
Case7	1V	0V	无 GND 偏移，+1V 电源偏移
Case8	-1V	0V	无 GND 偏移，‑1V 电源偏移

当 DUT 存在多路独立电源引脚、多路独立接地引脚时，每一组电源‑接地回路，都需要完整重复全部 8 个 Case 测试；如果 DUT 内部多个 GND 引脚硬件内部互连，偏移电压需要同时施加到全部互连接地引脚；全部输入输出负载网络保持和实车一致，不可空载测试。

5.4 试验结果判定

等级	标准定义
Class A	试验过程中 + 试验结束后，全部功能均满足设计规格；无异常、无超差
Class B	试验期间功能正常，仅参数短暂超公差；撤销应力自动恢复；存储功能必须 A 等级
Class C	试验过程允许功能失效，撤销偏移电压后自动恢复正常工作
Class D	试验中失效；撤销应力后，需要人工复位 / 断电重启才能恢复
Class E	永久性损坏，需要维修或更换硬件

注：ISO16750‑2:2023条款4.8本身并没有规定DUT需满足哪个级别，但本试验通常强制要求Class A。

6、设备日常维护与保养

6.1 日常清洁

6.1.1 清洁周期与内容

每日使用后：清洁触摸屏表面、设备面板灰尘；

每周：清洁设备外壳、通风口滤网；

每月：清洁设备内部灰尘（专业人员操作）。

6.1.2清洁方法

使用干净柔软的无尘布擦拭外壳；触摸屏使用专用屏幕清洁液；通风口使用软毛刷清理，必要时使用吸尘器；禁止使用丙酮等腐蚀性溶剂。

6.2 定期检查

检查电源线有无破损、老化；检查接地连接是否牢固；检查风扇运转是否正常；检查按键、触摸屏触控是否灵敏；检查接线端子有无氧化、松动。

6.3 存储与搬运

6.3.1长期存放要求

存放环境：温度-10℃~+50℃，湿度≤85%；存放前清洁设备，做好防尘处理；每3个月通电一次，每次运行30分钟以上；避免堆叠重压，防止面板变形。

6.3.2搬运注意事项

搬运前拔掉所有外接线缆；使用原厂包装，做好缓冲防护；搬运时保持设备直立，避免剧烈震动；抬运时抓握设备底部与两侧，禁止提拉面板。

6.4 校准周期要求

为确保设备测量精度与使用可靠性，建议定期送至具备相应资质的第三方计量机构进行校准。推荐校准周期为12个月。具体校准周期可由用户根据使用频次、环境条件及质量体系要求自行确定。

7、常见故障排查与处理

故障现象	可能原因	处理方法
设备无法开机	背面输入电源总开关未开启、保险丝熔断	将设备背面电源线插孔处输入电源总开关开启；检查保险丝，若熔断更换同规格保险丝
开机后触摸屏异常	死机、排线松动	重启后若仍同样的问题，切断电源后请将设备外壳拆开，检查触摸屏排线是否松动
测试中途自动停止	过温保护触发、过流/过压保护触发	检查设备通风是否受阻，环境温度是否过高；检查DUT有无短路、过载情况
U盘无法识别	U盘格式不兼容、容量过大	使用FAT32格式U盘，容量不超过32GB；若仍然不行请更换U盘再试
启动输出后无电压/电流	DUT接线异常、保护功能触发	断开输出后，确认DUT接线正常，无开路无短路；查看是否有过压、过流、过热警告，解除故障后重试
输出电压/电流精度异常	输出电阻设置不当、长期未校准	确认源阻抗参数符合测试要求；联系第三方计量机构进行校准
