四象限双极性电压变化模拟器

1、设备基础认知

1.1 型号区分

LISUN型号	LIS-APS-4010K300	LIS-APS-4030K300	LIS-APS-8050K300	LIS-APS-80100K300
输出特性	四象限双极性
输出额定电压Un	±40V DC/AC		±80V DC/AC
输出额定电流In	0~±10A	0~±30A	0~±50A	0~±100A
瞬态峰值电流Ip	2倍@额定电流，持续时间20~200ms
频率范围（正弦波）	DC~300kHz（输出误差<0.1%）
输出模式	恒压、恒流。（输出精度：0.05%；设置精度：1mV/1mA）
电压上升速率	≥15V/µs
交流电压幅值	>30Vpp @100kHz；>10Vpp @300kHz
带载能力	交流满负载，Vpp下降<200mV
频率输出方式	固定、线性、对数
源阻抗	0mΩ~500mΩ可调（分辨率1mΩ，精度<±5%）。另支持外置内阻，满足特定车厂标准要求
电压纹波	<10mVrms（纹波噪声：<30mVpp）
组合波形编辑	ISO 7637-2 P2b和P4/线性/直流/正弦波/方波/三角波/指数波/任意波形，支持扫频
组合波可编辑步数	最大500步
组合波最小可编辑时间	5µs
任意波波形点数	≤16,000,000
任意波可编辑点间隔	0.1µs~1s
任意波格式	Excel、CSV
保护功能	具备过流、过压、短路，过温保护
控制系统	10.1寸中英文安卓电容触控显示屏 + 支持PC软件远程操控
纹波FFT采样分析	内置示波器可实时显示输出波形
纹波叠加闭环采样	内置纹波电压探头和电流探头，可依据ISO 16750-2:2023 Figure 5直接做10cm处闭环纹波测试

1.2 适用标准

标准号	标准名称
GB/T 28046.2-2019	道路车辆 电气及电子设备的环境条件和试验 第 2 部分：电气负荷
GB/T 21437.2-2021	道路车辆 电气电子部件对传导和耦合引起的电骚扰试验方法 第2部分：沿电源线的电瞬态传导发射和抗扰性
SMTC 38000001-2012	汽车电子电器零部件通用测试要求
ISO 16750-2:2023	Road vehicles—Environmental conditions and testing for electrical and electronic equipment—Part 2: Electrical loads
ISO 7637-2:2021	Road vehicles – Electrical disturbances from conduction and coupling – Part 2: Electrical transient conduction along supply lines only
LV 124	Electrical and electronic components in motor vehicles up to 3.5 tons—Requirements, test conditions and tests for 12V on-board electrical system
LV 148-E09	Electric and Electronic Components in Motor Vehicles—48V On-Board Electrical System Requirements and Test Conditions
VW 80000:2023	Geometric Tolerance and Quality Control Specification for Automotive Components
GS 95024-2:2011	Electrical and electronic components in motor vehicles—Supplementary requirements and tests for 12V on-board electrical system components
GMW 3172:2023	General Specification for Electrical/Electronic Components – Environmental/Durability

1.3 应用场景

LIS-APS系列四象限双极性电压变化模拟器是支持能量双向流动的高精度电源模拟设备，依托全控H桥拓扑架构实现四工作象限无扰过渡，可完成正负电压、电流的无缝切换输出，精准模拟电压动态变化、瞬态脉冲、极性反转及线束通断短路等工况，兼具自定义波形编辑、阻抗可调、宽频纹波叠加等功能，是汽车电子、轨道交通等领域电源适应性测试的核心设备。

可用于：汽车电子领域，模拟车载电池电压波动、启停、线束通断短路等工况，验证ECU、BMS、车灯等部件的抗扰性与可靠性；轨道交通、航空航天领域，完成机载/车载电子设备电源适应性测试；工控、医用电子领域，验证供电波动场景下的设备运行稳定性；储能、电机领域，模拟能量回馈工况下的电压电流特性。

2、使用注意事项

2.1 环境要求

环境温度：23 ℃±5 ℃；相对湿度：45‑75%，无凝露；海拔高度：≤2000m；周围无强烈振动、无强电磁场干扰；严禁在粉尘、易燃易爆环境中使用设备。

2.2 供电要求

输入电源：AC 220V±10%，50Hz；输入功率：≤1kW；电源需可靠接地，接地电阻≤4Ω；建议配备稳压电源，避免电网波动影响测试精度。

2.3 接线原则

电源线使用规定线径，避免大电流下导线过热；测试线缆尽量短且平行布置，减少寄生参数影响；DUT（被测设备）外壳应与设备保护地可靠连接；信号线与电源线分开布线，避免交叉干扰。

2.4 操作安全规范

佩戴绝缘防护用具；测试前确认所有接线牢固，无裸露导体；测试过程中请勿插拔测试线缆，避免电弧灼伤；脉冲输出期间严禁触碰DUT及测试夹具；若出现异常声响、异味或冒烟，立即断电；长时间连续测试时，注意设备通风散热。

3、设备介绍及接线

3.1 前面板

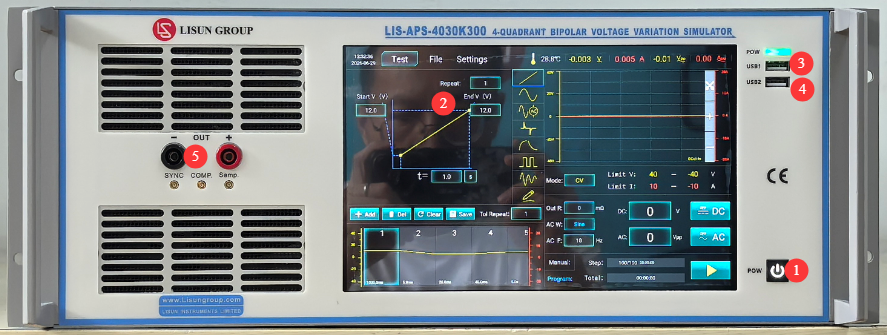

见图3-1。

编号	说明
①	设备电源开关，短按开机，长按关机
②	10.1寸电容触摸屏
③	USB1接口，LISUN工程师用于调试设备，用户无需使用
④	USB2接口，可连接鼠标控制触摸屏，或连U盘升级程序、更新数据库文件
⑤	输出接口，注意极性。用于直接连接DUT进行测试

3.2 背面板

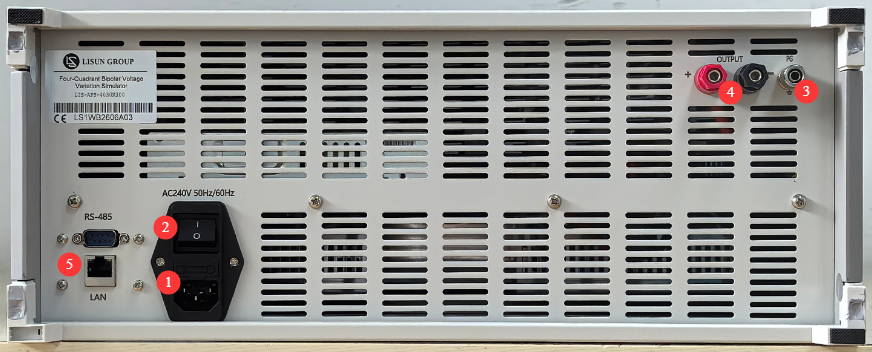

见图3-2。

编号	说明
①	电源线插孔及保险丝，确保输入电源可靠接地
②	断路器，设备输入电源总开关
③	保护接地端子，若输入电源无可靠接地，需要单独连接此端子至大地
④	输出接口，注意极性，与前面板输出接口功能一致。作为电源使用时，使用线缆连接至其它设备
⑤	RS485接口/LAN网口，可连接至电脑使用上位机软件，备用。上位机软件与触摸屏功能一致，若需要，请联系我们

3.3 配件介绍

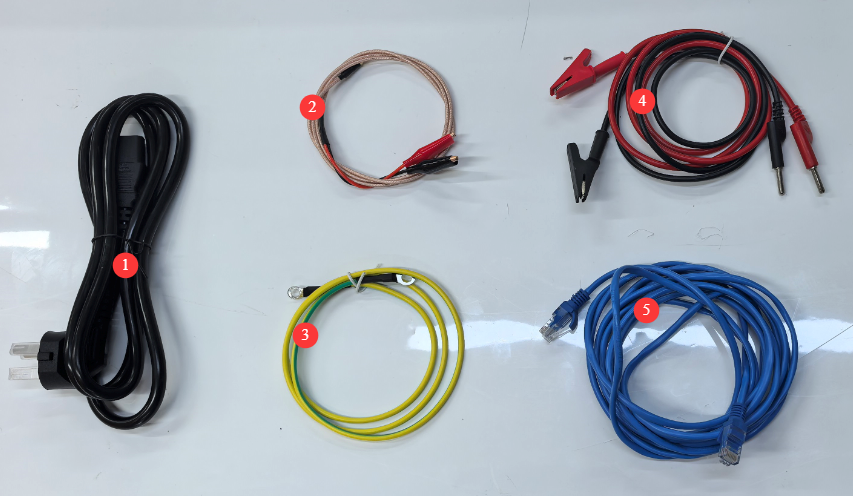

见图3-3。

编号	说明
①	电源线
②	AC输出电压校准线，备用。当输出高频AC电压时，若您监测到输出电压随时间变化而衰减时，需使用此线缆对电压进行校准。需要使用时，请联系我们
③	接地线
④	测试线，用于连接设备前面板输出接口与DUT
⑤	网线，用于连接电脑使用上位机软件

4、触摸屏程序介绍

4.1 测试界面

4.1.1作为电源使用

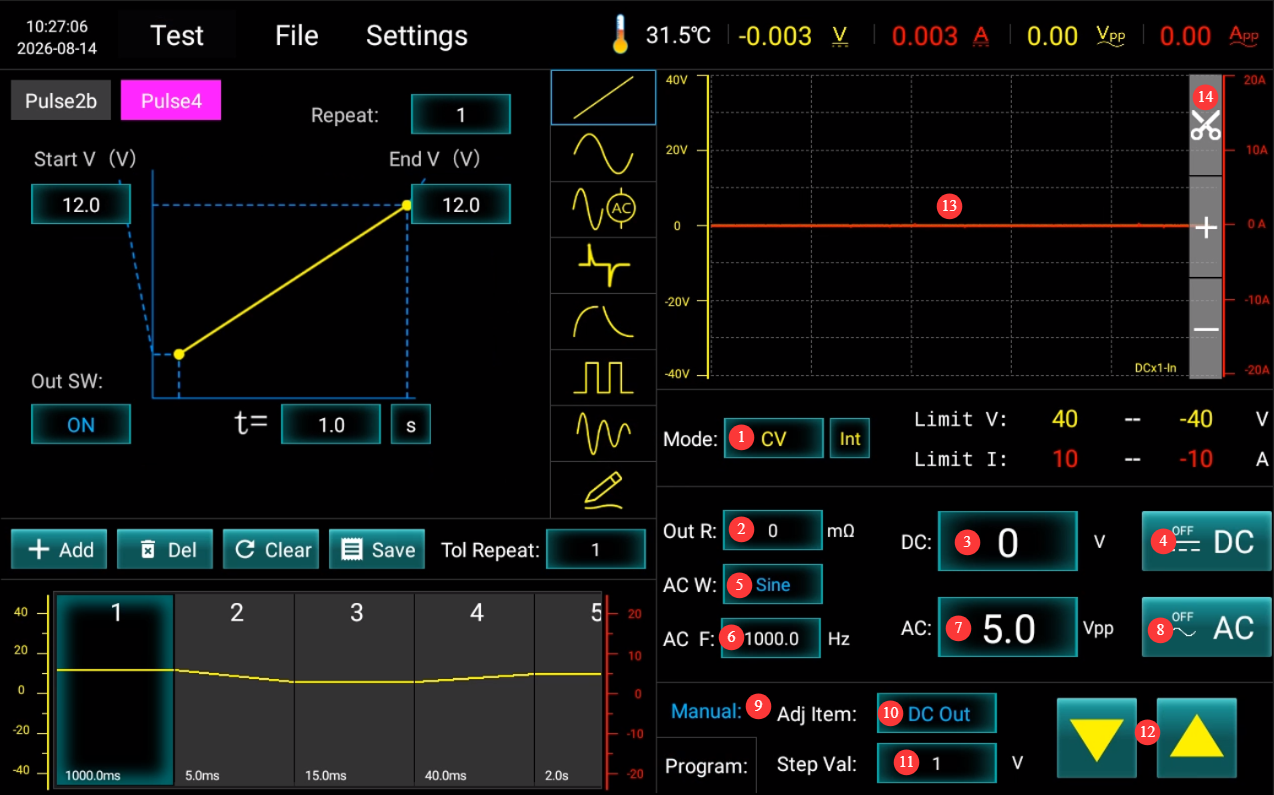

见图4-1。

编号	说明
①	为DC设置输出模式，CV为恒压，CC为恒流
②	设置输出电阻
③	设置DC输出电压/电流
④	点击启动/断开DC电源输出，可单独输出或与AC叠加输出
⑤	选择AC波形
⑥	设置AC频率
⑦	设置AC电压，注意此处为Vpp值
⑧	点击启动/断开AC电源输出，可单独输出或与DC叠加输出
⑨	切换至手动调节
⑩	选择调节的电源，AC或DC
⑪	设置步进数值
⑫	点击上/下按钮，可按设置的步进数值手动调节输出
⑬	显示当前的输出波形
⑭	截图，点击可将当前输出波形截图保存至设备

4.1.2按标准运行测试

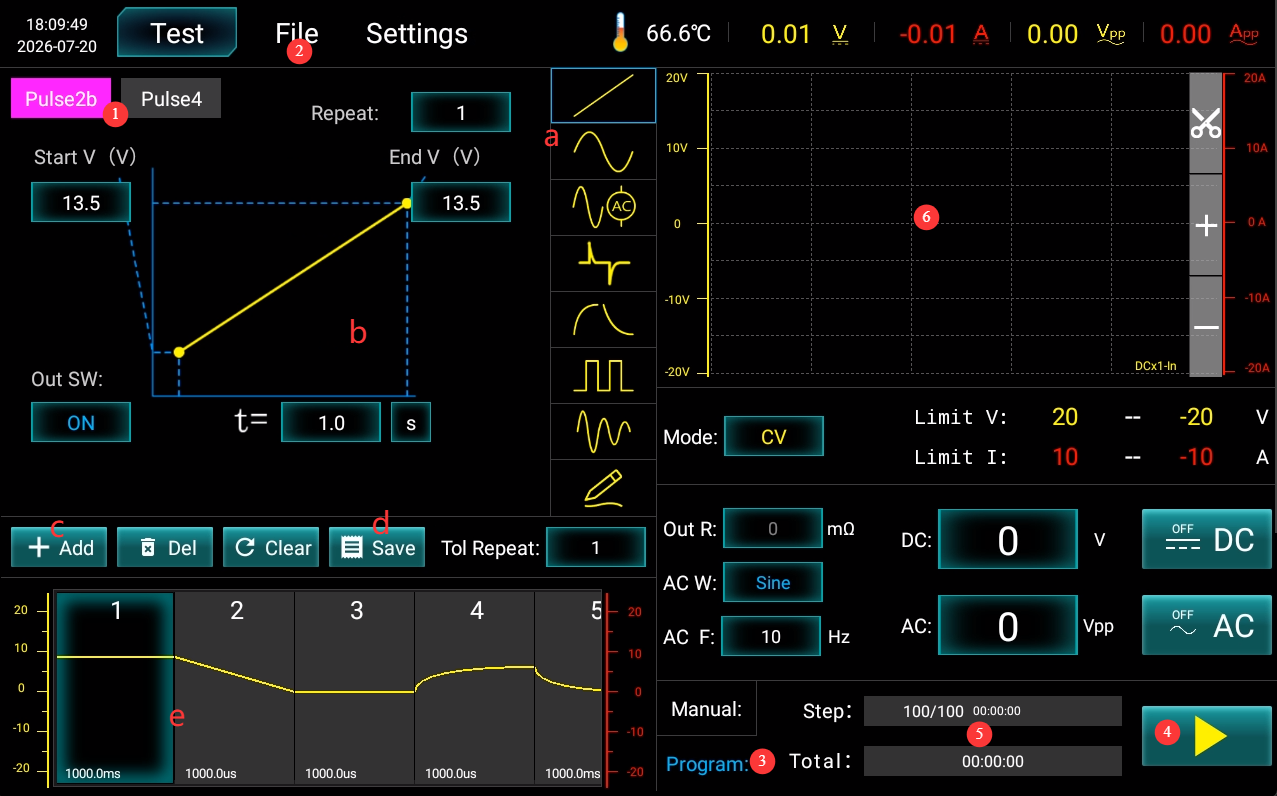

见图4-2。

编号	说明
①	此处为12V模式下Pulse 2b和Pulse 4波形快捷键，直接点击进选择，无需修改任何参数
②	若需使用24V模式下Pulse 2b和Pulse 4波形或使用其它标准条款进行测试，需要进入数据库文件界面进行选择，选择好后，无需修改任何参数
③	切换至编程运行
④	直接点击运行测试
⑤	显示当前测试的步骤及时间
⑥	显示当前的输出波形

若需进行自定义测试，见下表。

编号	说明
a	波形选择，由上至下：DC线性波、AC正弦波/三角波/TMW脉冲波、AC测试模式恒压 AC闭环测试/恒流 AC 开环测试模式、微分波、指数波、方波、衰减波、手绘波（备用，若需使用请联系我们）
b	波形示意图及参数设置
c	选中波形并设置好参数后点击添加
d	全部设置好后，可点击保存，将当前测试参数保存至数据库文件
e	所有按顺序添加的波形

4.2 数据库文件界面

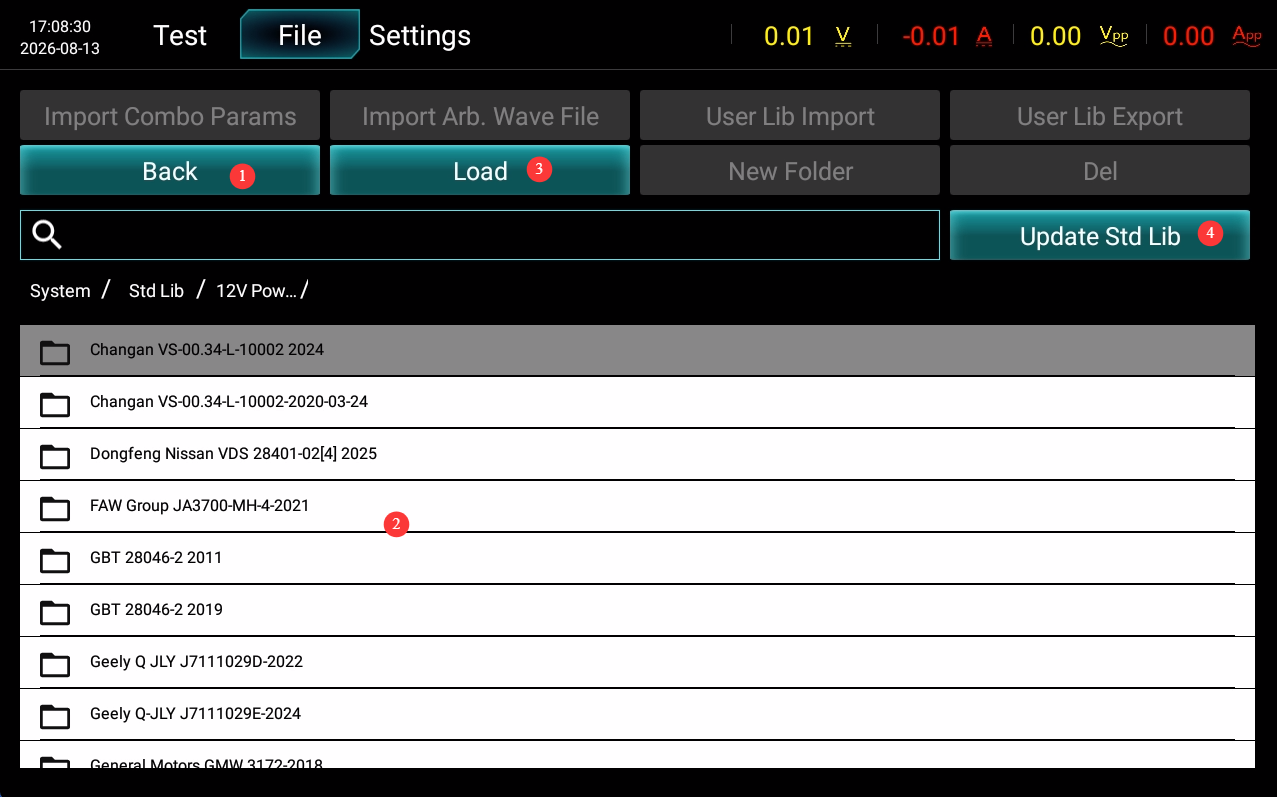

见图4-3。

编号	说明
①	返回上一级目录
②	选择所需要测试的标准文件
③	双击，或者点击导入，即可进入测试界面以运行该测试
④	若您有其它标准测试而又不想自定义测试，请联系我们，将对应标准的详细内容发给我们，我们会指导您使用U盘直接将该标准更新至数据库文件

4.3 设置界面

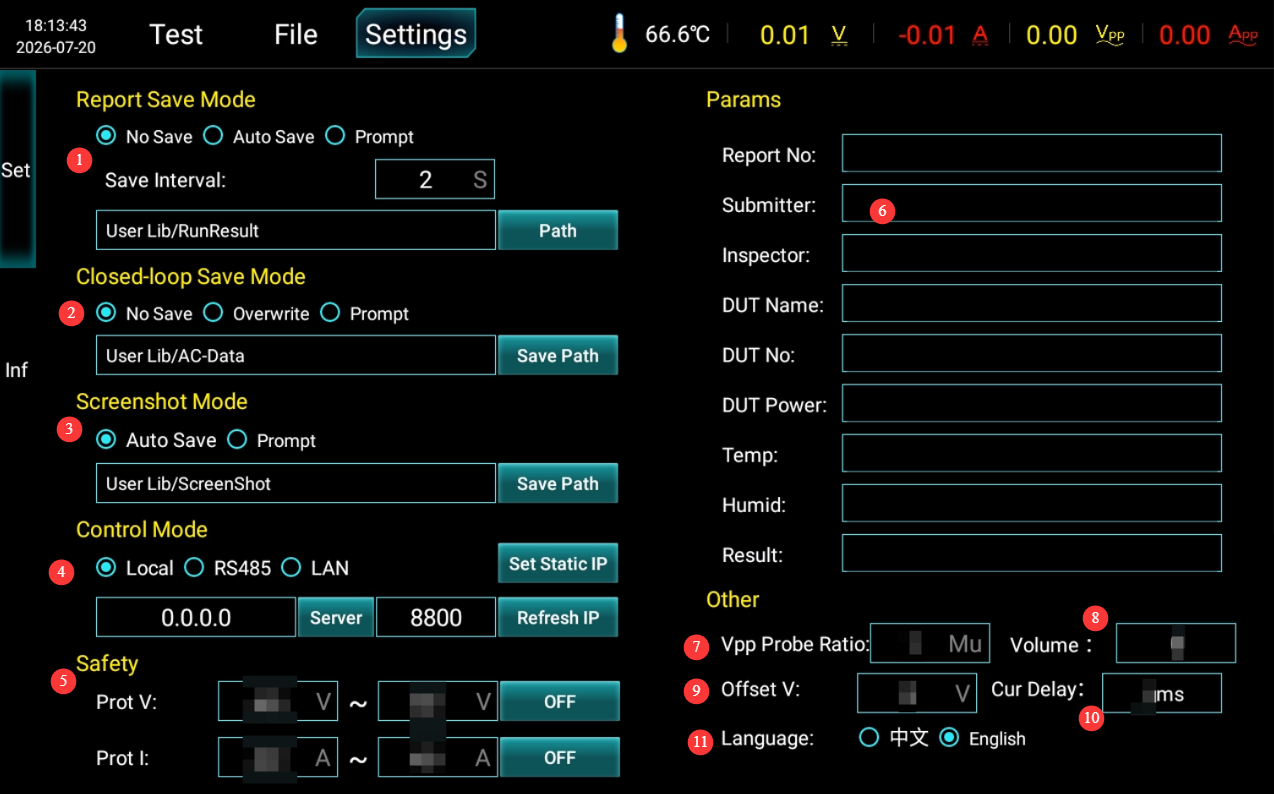

见图4-4。

编号	说明
①	报告保存方式及保存路径
②	闭环测试保存方式及保存路径
③	截图保存方式及保存路径
④	通讯设置，默认为LOCAL。若需使用上位机软件，可切换至RS485或LAN网口，请与我们联系
⑤	安全设置，使用出厂默认设置即可，请勿修改
⑥	测试报告参数设置
⑦	探头倍率，这个设置值只在AC闭环测试时下生效。对应Vpp设置的值然后乘以这个倍率。使用出厂默认设置即可，请勿修改
⑧	音量设置
⑨	组合波补偿电压，测试界面组合波形输出时如果这里设置了补偿电压，将会加上这个设置值。使用出厂默认设置即可，请勿修改
⑩	过流延时，使用出厂默认设置即可，请勿修改
⑪	显示语言切换

注：不推荐开启自动保存功能，长期自动存储大量波形、报告文件会占用设备存储空间，易造成触控程序运行卡顿。

5、试验操作

5.1 作为电源使用

确保所有设备均处于断电状态；使用测试线缆将设备输出接口与其它设备DUT电源输入接口连接；参考4.1.1设置好所需输出的电源参数后，并启动输出；使用结束后，再次点击断开输出。

5.2 按标准运行测试

5.2.1接线

确保设备与DUT均处于断电状态；使用测试线缆将设备输出接口与DUT电源线连接。

5.2.2运行测试

可先参考4.1.1，为DUT设置合适电源参数并启动电源输出，确保DUT处于正常工作状态。

然后参考4.1.2，选择所需要的测试标准或设置好测试参数，然后运行测试；观察DUT工作状态，记录现象；等待测试完成/紧急情况可直接按停测试。

5.2.3结果判定

功能等级	标准定义	判定说明
A 级	施加干扰期间及结束后，DUT 所有功能均按设计正常执行，性能参数无超差	全程无任何功能异常，测试后无需任何干预，是最高要求
B 级	施加干扰期间，所有功能可执行，但允许部分参数超出公差；干扰移除后所有功能自动恢复至正常范围，存储功能保持 A 级	测试中允许参数漂移、性能轻微下降，但不能出现功能失效；测试后自动恢复
C 级	施加干扰期间，一项或多项功能不按设计执行；干扰移除后，功能自动恢复正常	测试中允许出现功能暂停、逻辑异常等现象，测试后无需人工干预即可自行恢复
D 级	施加干扰期间功能异常；干扰移除后，需通过简单人工操作（断电重启、复位）才能恢复正常	允许出现锁死、重启等现象，但不能有硬件损坏，简单复位即可恢复
E 级	干扰施加期间及结束后，功能永久失效，不维修 / 更换硬件无法恢复	永久损坏，直接判定不通过

核心原则：DUT 只要出现 E 级表现（硬件损坏、功能永久丧失），无论约定等级如何，均判定测试不通过；A~D级是否合格，以供需双方约定的最低可接受等级为准。

5.2.4试验结束操作

确认设备与DUT均已断电；先拆除DUT侧接线，再拆除设备侧接线。

6、设备日常维护与保养

6.1 日常清洁

6.1.1 清洁周期与内容

每日使用后：清洁触摸屏表面、设备面板灰尘；

每周：清洁设备外壳、通风口滤网；

每月：清洁设备内部灰尘（专业人员操作）。

6.1.2清洁方法

使用干净柔软的无尘布擦拭外壳；触摸屏使用专用屏幕清洁液；通风口使用软毛刷清理，必要时使用吸尘器；禁止使用丙酮等腐蚀性溶剂。

6.2 定期检查

检查电源线有无破损、老化；检查接地连接是否牢固；检查风扇运转是否正常；检查按键、触摸屏触控是否灵敏；检查接线端子有无氧化、松动。

6.3 存储与搬运

6.3.1长期存放要求

存放环境：温度-10℃~+50℃，湿度≤85%；存放前清洁设备，做好防尘处理；每3个月通电一次，每次运行30分钟以上；避免堆叠重压，防止面板变形。

6.3.2搬运注意事项

搬运前拔掉所有外接线缆；使用原厂包装，做好缓冲防护；搬运时保持设备直立，避免剧烈震动；抬运时抓握设备底部与两侧，禁止提拉面板。

6.4 校准周期要求

为确保设备测量精度与使用可靠性，建议定期送至具备相应资质的第三方计量机构进行校准。推荐校准周期为12个月。具体校准周期可由用户根据使用频次、环境条件及质量体系要求自行确定。

7、常见故障排查与处理

故障现象	可能原因	处理方法
设备无法开机	背面输入电源总开关未开启、保险丝熔断	将设备背面电源线插孔处输入电源总开关开启；检查保险丝，若熔断更换同规格保险丝
开机后触摸屏异常	死机、排线松动	重启后若仍同样的问题，切断电源后请将设备外壳拆开，检查触摸屏排线是否松动
测试中途自动停止	过温保护触发、过流/过压保护触发	检查设备通风是否受阻，环境温度是否过高；检查DUT有无短路、过载情况
U盘无法识别	U盘格式不兼容、容量过大	使用FAT32格式U盘，容量不超过32GB；若仍然不行请更换U盘再试
启动输出后无电压/电流	DUT接线异常、保护功能触发	断开输出后，确认DUT接线正常，无开路无短路；查看是否有过压、过流、过热警告，解除故障后重试
输出电压/电流精度异常	输出电阻设置不当、长期未校准	确认源阻抗参数符合测试要求；联系第三方计量机构进行校准
