喷水测试系统

1、开箱与设备基础认知

1.1 核心技术参数

参数	说明
可测防水级别	IPX5和IPX6
标配水箱尺寸	780*580*1100mm（L*W*H）
IPX5	喷嘴φ6.3mm，水流量控制在 12.5±0.625L/min
IPX6	喷嘴φ12.5mm，水流量控制在 100±5L/min
转台最大承重	50kg
设备供电电源	三相380V/50Hz （60Hz可选）

注：转台可根据被测物最大尺寸和重量定制。

设备符合GB/T 4208-2017 章节 14.2.5~14.2.6 及图 6 关于 IPX5、IPX6 的测试要求。

1.2 开箱检查与配件核对

1.2.1 包装拆除与外观检查

拆除设备包装时，需轻缓操作，避免使用尖锐工具划伤设备外壳。开箱后首先检查设备主体外观，确认无明显变形、凹陷、按钮无破损、松动。若发现设备或配件有异常，禁止通电使用，请及时联系我们。

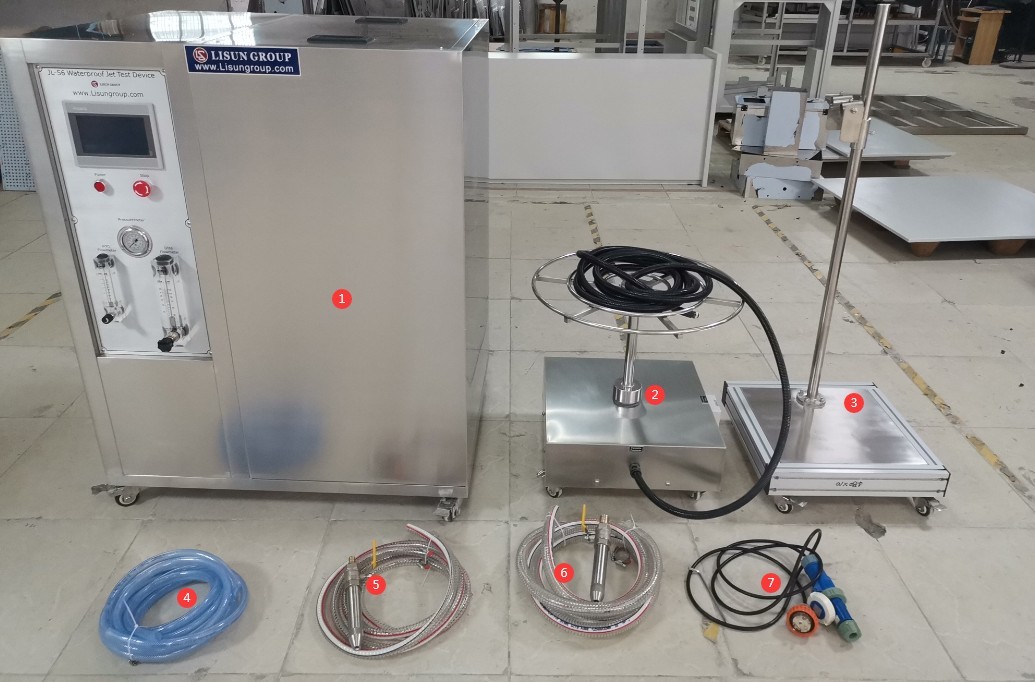

1.2.2 主机及主要配件

序号	说明
①	水箱，包含触摸屏、流量调节、进水口/出水口等
②	转台，摆放样品，试验时会自动旋转
③	喷嘴支架，摆放IPX5、IPX6喷嘴
④	网纹管，可用于连接进水口、排水口、溢水口
⑤	IPX5软管及喷嘴
⑥	IPX6软管及喷嘴
⑦	防水插座插头，样品做通电测试时，用于连接转台和样品

图1

电子版使用说明书、软件、质保卡等资料的下载链接，已通过邮件形式发送，请及时下载。如错过邮件，也可主动与我们联系，以重新获得下载链接。

2、安全使用注意事项

2.1 电气安全

2.1.1 电源连接规范

根据铭牌，将设备连接至正确的电源，一般为380V 50Hz（60Hz可定制），确保电压、频率正确。请单独接线以避免与其他大功率设备共用回路。确认接线牢固，无松动。

2.1.2 接地要求

设备必须可靠接地，接地电阻≤4Ω，禁止使用燃气管道、非金属水管、零线代替接地线。接地完成后，需用接地电阻测试仪检测接地电阻，确认符合要求后方可通电，避免因接地不良导致触电、设备误动作或测量误差。

2.1.3 电气操作禁忌

设备接线、检修、维护前，必须断开总电源，确认无电压残留后再操作；

禁止湿手操作设备电源开关、触摸屏或仪表按钮，避免触电风险；

电控柜内禁止放置任何杂物（如工具、纸张），避免灰尘、异物导致短路或元件损坏；

禁止在设备运行时插拔电源线、信号线，避免电路短路损坏控制器或电气元件。

2.2 操作安全

测试前需牢固固定样品在转台中心，防止喷水冲击力将样品冲散、移位；样品通电测试时，确认样品接线牢固，无短路、漏电风险；

IPX6水流量大、冲击力强，测试前需确认水箱满水，喷枪固定在支架上，禁止单独手持喷枪测试；

设备工作区域内禁止摆放杂物，设备工作时禁止人员进入喷射区域，避免被强喷水冲击；

设备遇故障，非专业人员禁止拆卸、维修；需联系我们，或在技术员指导下操作；

触摸屏报警时，需立即停止试验，排查故障，禁止强制开机（避免扩大损坏）。

2.3 环境安全

设备与墙面、周边装置（如其他试验设备、货架）之间的距离至少 1500mm，方便操作及检修；

水箱、喷嘴支架、转台必须放置在坚固平整地面上，使用水平仪校准水平，确认水平仪气泡居中。注：设备脚杯均可调节高低以达到水平。

2.4 其他

本说明书中未提到的，请谨慎操作或与我们联系。

3、设备介绍及组装

3.1 水箱

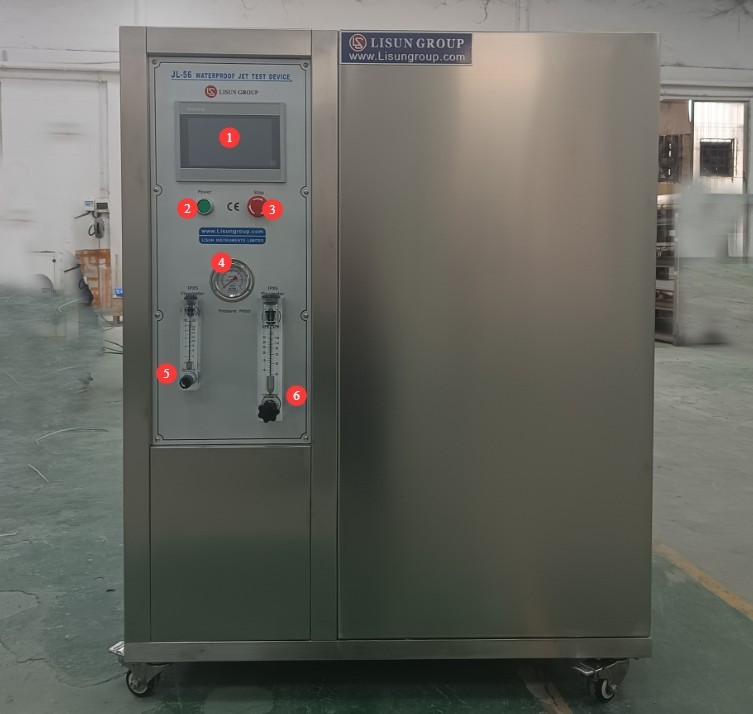

3.1.1 水箱正面

序号	说明
①	触摸屏
②	电源开关
③	急停
④	水压表
⑤	IPX5水流量调节，及流量计
⑥	IPX6水流量调节，及流量计

图2

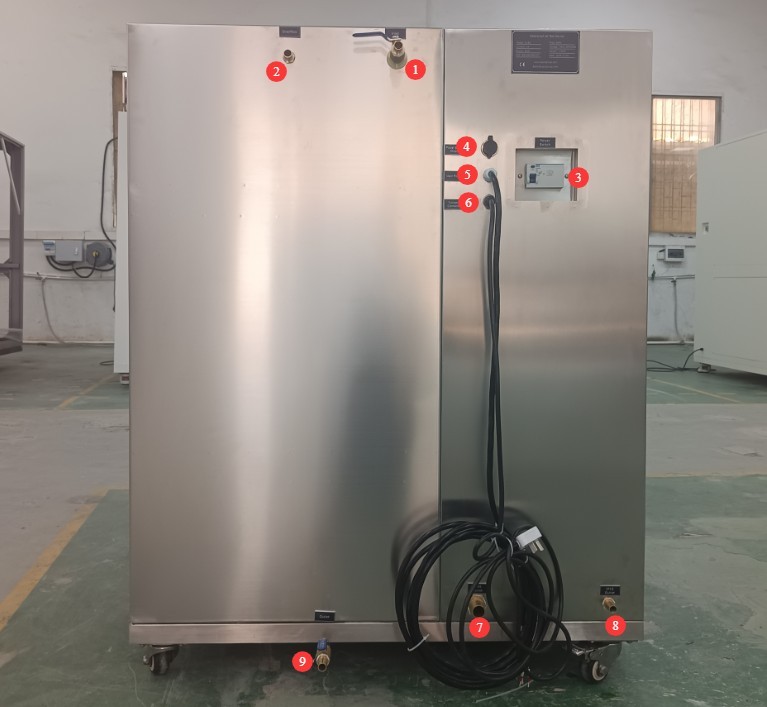

3.1.2 水箱背面

序号	说明
①进水口	可连接至清洁自来水水龙头，进水口阀门及水龙头开关保持常开即可，水箱内部有浮球装置，自动控制进水口打开/闭合 注：第一次使用前，请使用清水清洁水箱内部。若杂物进入水泵，可影响水泵性能甚至损坏水泵
②溢水口	若进水口内部浮球装置故障，水位持续上升，则水会从溢流口流出
③空气开关
④请将转台电缆连接至此端口
⑤总电源线	请根据设备铭牌连接至合适的电源
⑥样品电源线	请根据所测样品连接至合适的电源。注：样品在测试过程中可能出现短路等异常情况，可在此处外接漏电保护开关
⑦IPX6出水口	连接IPX6软管
⑧IPX5出水口	连接IPX5软管
⑨排水口	水箱长时间不用，或者需要更换或清空内部水时，请将进水水龙头关闭，将排水口阀门打开，将水排出

图3

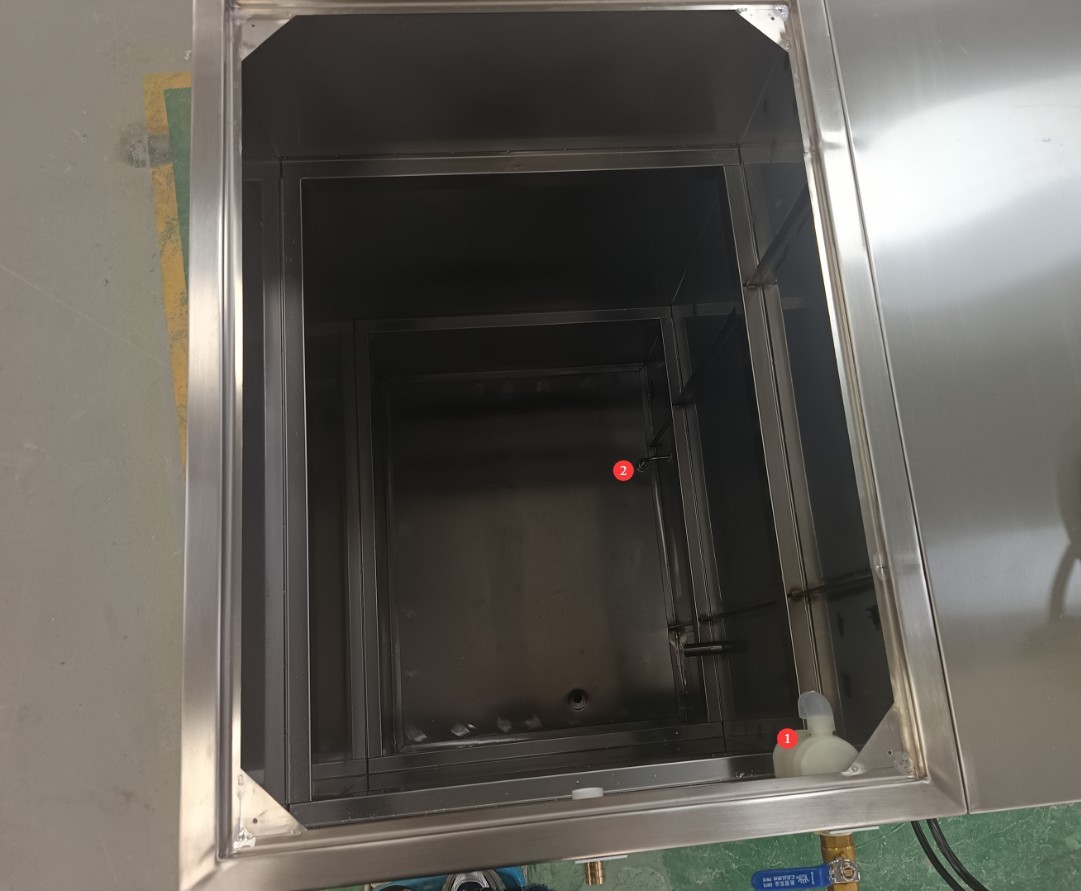

3.1.3 水箱内部

序号	说明
①机械浮球装置	水箱缺水时，浮球下降，进水口自动打开；水箱水满时，浮球上升，进水口自动关闭
②电子浮球装置	若水箱内水位太低，电子浮球装置下落，则触摸屏出现缺水报警

图4

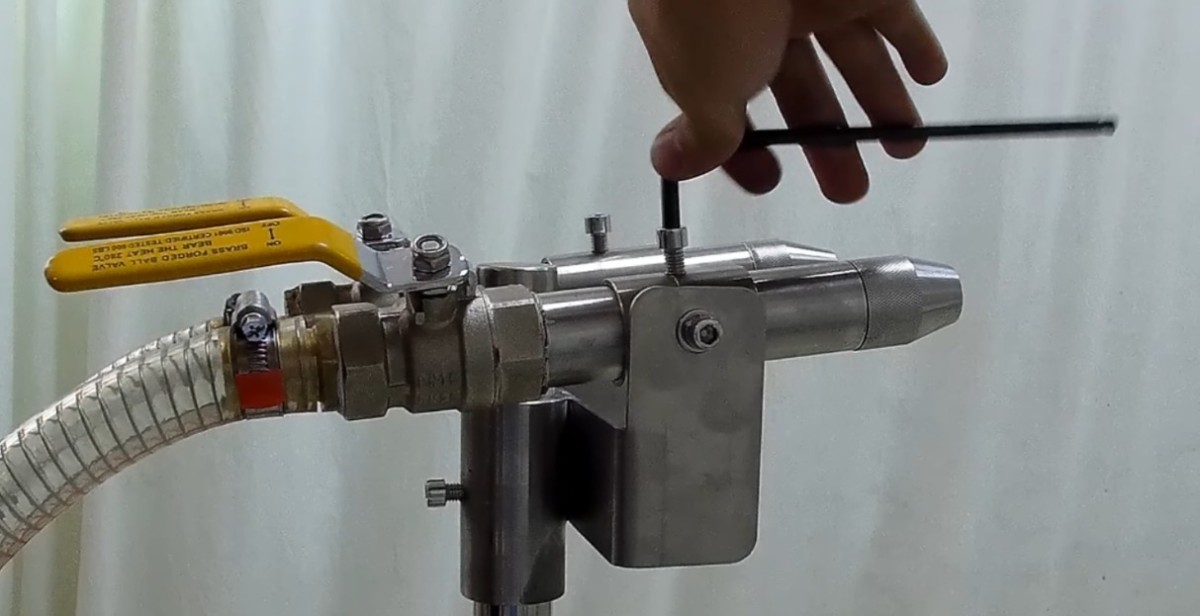

3.2 喷嘴支架

将IPX5及IPX6两个喷嘴固定到支架上，喷嘴的高度及角度可调。

图5

注：试验时需手扶喷嘴支架，控制喷嘴方向及避免支架由于冲击倾倒。

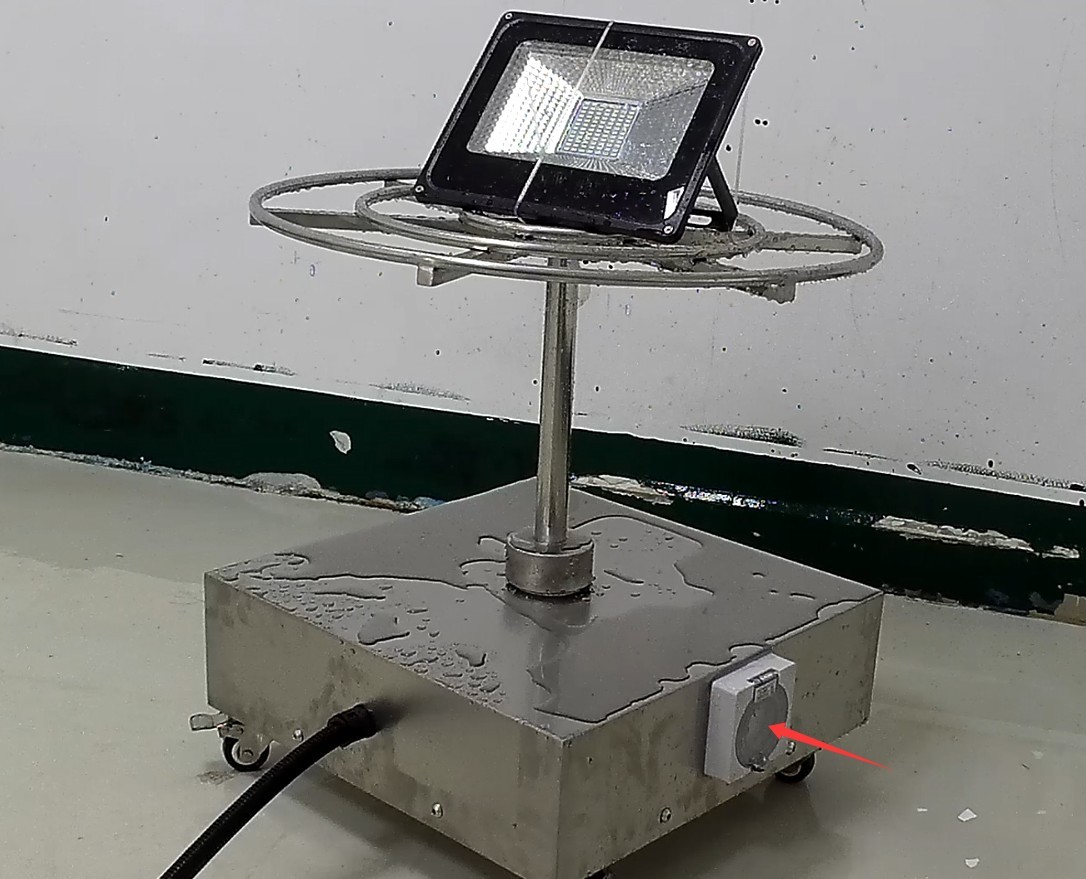

3.3 转台

IPX5及IPX6的测试距离为2.5~3m，请合理摆放喷嘴支架与转台，使测试距离满足标准要求，转台高度可调节。

若样品需要通电测试，请使用防水插头插座连接转台与样品。

图6

3.4 开机

确认所有连接无误后，将设备空开开启，然后按下绿色电源开关将设备开机。

4、触摸屏程序介绍

4.1 程序主界面组成

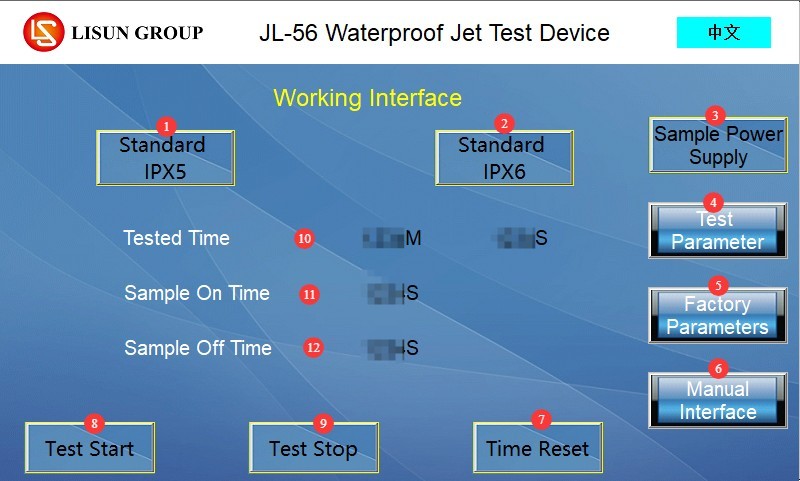

4.1.1 工作界面

序号	说明
①防水级别IPX5	选中后，可设置IPX5测试参数及进行IPX5喷水试验
②防水级别IPX6	选中后，可设置IPX6测试参数及进行IPX6喷水试验
③样品电源	可接通/切断样品电源，接通样品电源进行试验时，程序会按参数设置界面所设置的样品开/关时间自动给样品供电
④试验参数	点击可进入试验参数设置界面
⑤工厂参数	设备正常运行时，无需进入调试。若设备试验参数异常，可进入调试。需输入密码，请与我们联系
⑥手动窗口	正式试验前，可在手动窗口确认设备所有功能是否正常
⑦清零复位	试验前应点击以将上次试验数据清除
⑧试验启动	点击可启动喷水试验
⑨试验停止	点击可停止喷水试验
⑩试验时间显示	显示当前试验时长
⑪样品通电时间	显示当前样品通电时长
⑫样品断电时间	显示当前样品断电时长

图7

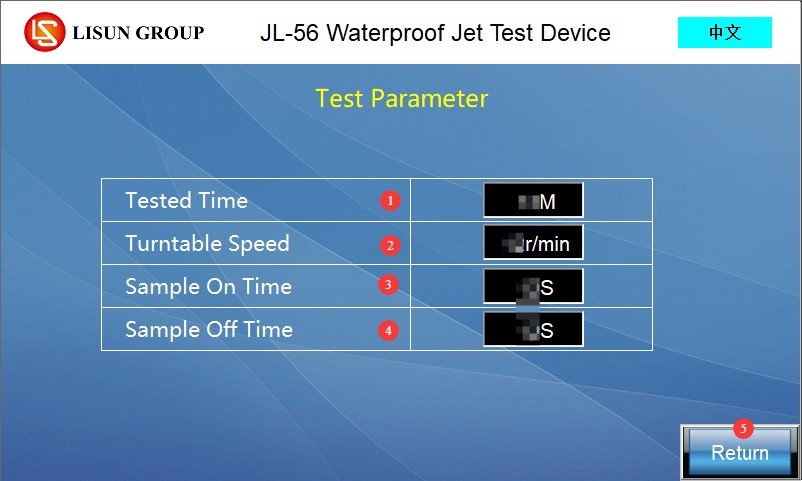

4.1.2 参数设置界面

序号	说明
①试验时间	可设置试验总时长，GB/T 4208-2017标准要求IPX5及IPX6试验时长均需≥3min
②转台速度	1~5r/min，出厂默认转台速度1r/min，若样品体积大、表面积广，可适当调至2~5r/min 注：对于需要通电进行测试的样品，转台会自动正反转，以防止样品电源线缠绕
③样品通电时间	设置试验中样品持续通电的时长，单位s
④样品断电时间	设置试验中样品持续断电的时长，单位s
⑤返回	点击返回至工作界面

图8

注：持续通电：通电时间 = 试验时间，断电时间 = 0s；不通电：通电时间 = 0s，断电时间 = 试验时间。

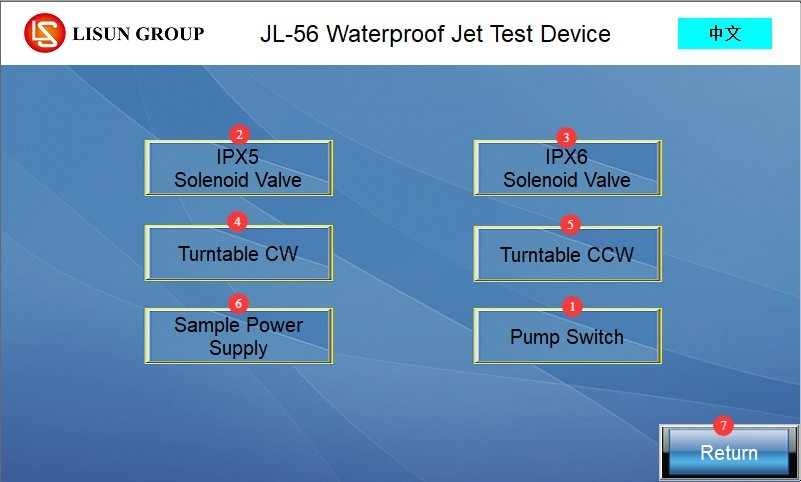

4.1.3 手动窗口

序号	说明
①水泵开关	可启动/关闭水泵
②IPX5电磁阀	可启动/关闭IPX5电磁阀，按下①和②可启动IPX5。注：需提前打开IPX5喷嘴处阀门
③IPX6电磁阀	可启动/关闭IPX6电磁阀，按下①和③可启动IPX6。注：需提前打开IPX6喷嘴处阀门
④转台正转	点击后转台正转/反转，松开即停。注：若转台与样品之间有接线，请勿长时间单向旋转以避免绕线
⑤转台反转
⑥样品电源	若有连接样品电源及样品，可开启/关闭样品电源
⑦返回	点击返回至工作界面

图9

4.2 程序报警界面说明

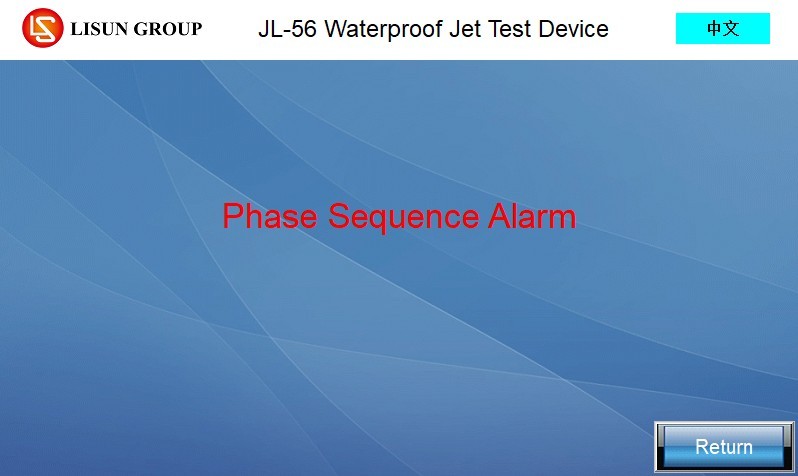

相序错误。设备供电为三相电，请断电后，交换任意两根火线的连接顺序，再重新开机。

图10

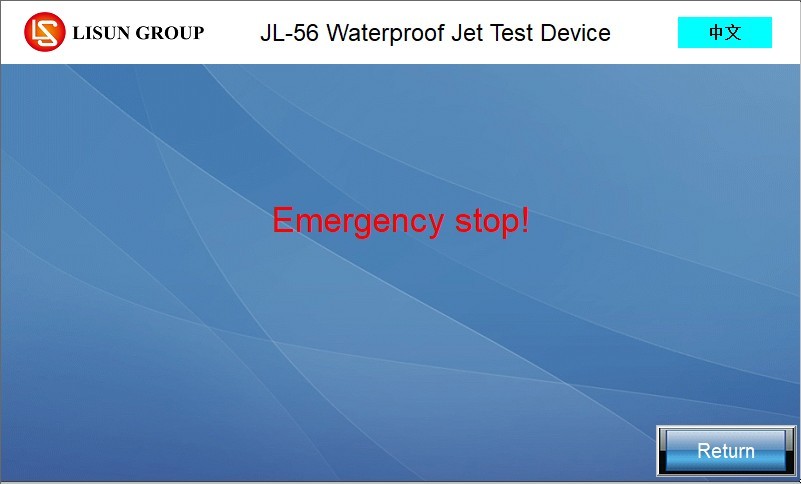

急停未复位。请右旋急停按钮，将急停按钮复位后重试。

图11

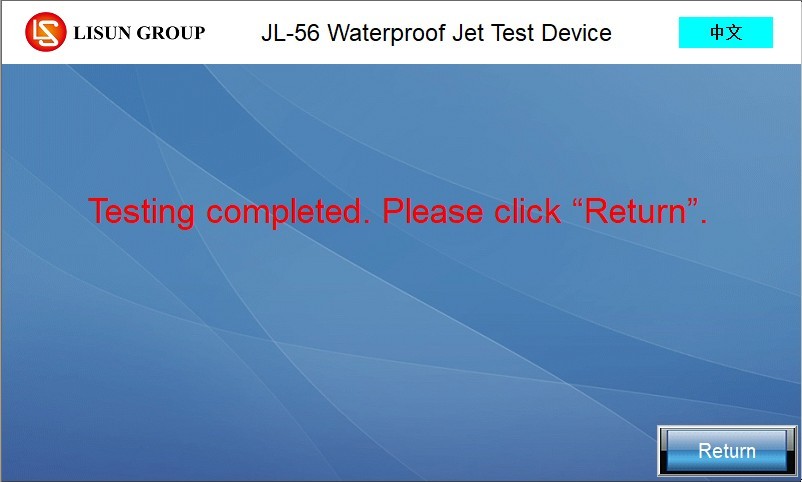

喷水试验完成。点击返回即可。

图12

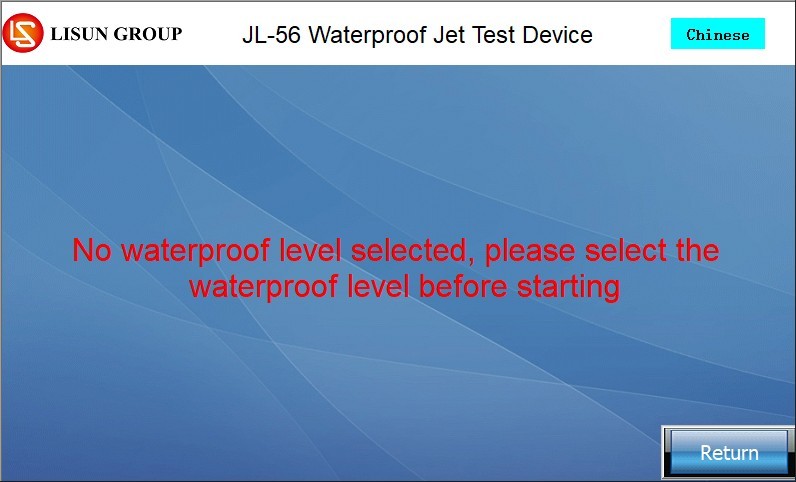

未选防水级别。请点击返回，选择所需要测试的防水级别后重试。

图13

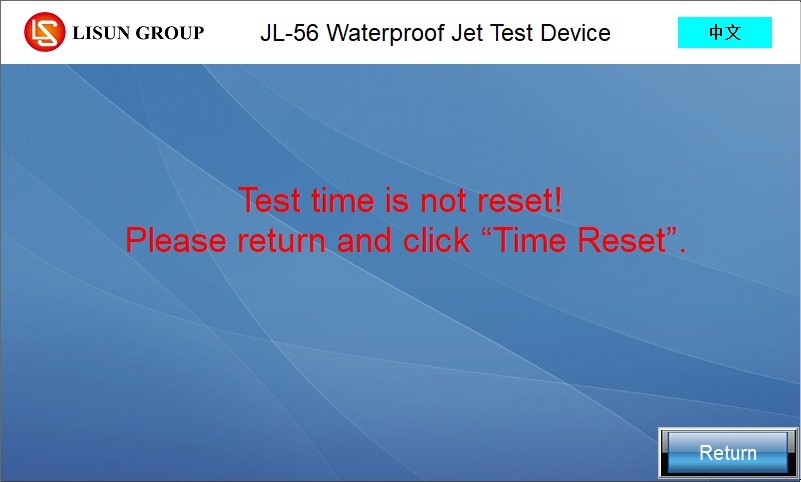

试验时间未清零。请点击返回，然后点击清零复将上次试验数据清除后重试。

图14

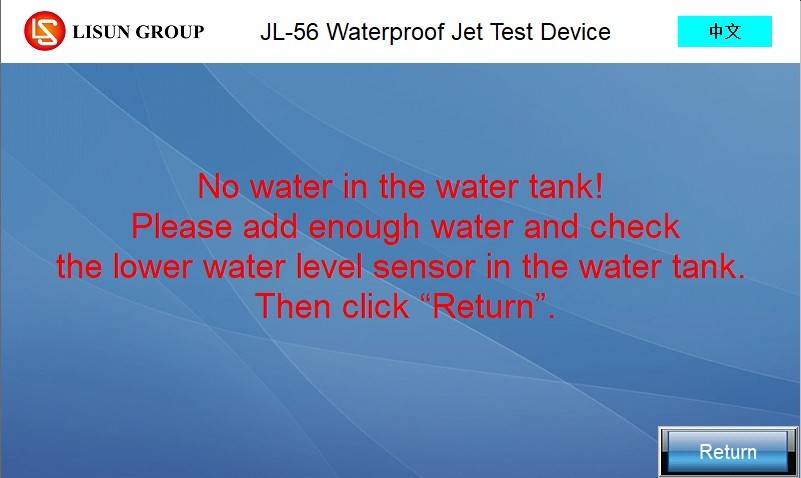

水箱缺水。请确保水箱内水充足。水箱内底部有电子浮球装置以监测水箱是否缺水，若水充足但仍提示缺水，请检查电子浮球是否被杂物卡住，请去除杂物并使其浮起。点击返回，报警即可消除。

图15

5、试验前准备

5.1 样品安装

5.1.1 样品前期检查

检查样品外观是否完好，无破损、变形；确认样品测试要求（是否通电测试、防水等级）；若样品需要通电测试，请参考3.1.2连接样品电源线至合适的电源。

5.1.2 样品固定与定位

将样品放置在转台正中心位置，用固定捆绳将样品牢固固定，防止转台旋转时样品偏移、掉落；

若为通电测试，参考3.3使用防水插头插座电源线连接至样品，检查连接是否牢固，无松动、短路，确认线路所有连接处防水没问题。

5.2 设备预调试

5.2.1 设备功能检查

若设备长时间未使用，或需要预确认其所有功能仍然正常，可参考4.1.3检查确认设备水泵、电磁阀、转台、样品电源等功能正常。

5.2.2 水流量预调节

仍然参考4.1.3，开启水泵及IPX5/IPX6电磁阀。调节IPX5/IPX6流量计旋钮，IPX5水流量需为12.5±0.625L/min，IPX6水流量需为100±5L/min。

调试好后，可将水泵和电磁阀关闭。

6、喷水试验

6.1 启动试验

触摸屏程序工作界面，请选择所需要测试的防水等级IPX5/IPX6，若为通电样品，点击样品电源。然后点击清零复位。

打开IPX5/IPX6喷嘴处阀门，再点击试验启动，喷水试验正式启动。请手扶喷嘴及支架，使水柱对准样品测试部位。

6.2 试验实时监控

6.2.1 水流量

若测试过程中流量变动，可微调流量计旋钮，使水流量始终稳定在标准水流量。

6.2.2 转台及样品

转台以设置的速度匀速旋转，样品支撑物无挡水，样品各方向均受喷水。若发现异常，可停止试验，调整后重新试验。

6.2.3 样品通电情况

样品按所设置的时间自动进行通断电。若样品在测试过程中出现异常，如短路等，可立即停止试验，检查样品后重新试验。

7、试验结束操作

7.1 试验结束即时操作

7.1.1 取下样品

点击试验停止按键，或者等待试验自动结束后，转台停止转动，样品断电（针对通电测试的样品）。将样品从转台上取下。

7.1.2 触摸屏

观察工作界面试验时间显示是否正常，然后点击清零复位以准备下次试验。

7.2 关机

当日全部试验结束后，将进水水龙头关闭，将设备电源开关关闭。

7.3 试验结果判定

使用干布将样品外表面水渍擦掉，然后对样品进行检测。按以下维度判断样品是否通过试验。

判定维度	具体要求
安全性	进水不足以影响设备正常操作或破坏安全性
绝缘保护	水不积聚在可能导致沿爬电距离引起漏电起痕的绝缘部件上
电气部件保护	水不进入带电部件，或进入不允许在潮湿状态下运行的绕组
电缆保护	水不积聚在电缆头附近或进入电缆
泄水孔有效性	如有泄水孔，应证明进水不会积聚，且能排出而不损害设备
无泄水孔设备	如发生水积聚并危及带电部分时，按相关产品标准规定的接受条件执行

8、设备日常维护与保养

8.1 日常清洁

擦拭设备表面水渍、灰尘，重点清洁转台和测试区域，防止水渍残留形成水垢；

用干布擦拭触摸屏和控制柜面板，避免水渍、灰尘进入内部电路。

8.2 定期检查

连接口：检查摆管、水路、电路各接口无漏水、松动。

每周至少彻底清洁一次水箱：排空积水，再用干抹布擦干，清洁后检查水箱内壁无锈蚀、无结垢，如有轻微锈蚀，用除锈剂轻轻擦拭，再用清水冲洗干净。

8.3 设备闲置保养

8.3.1 短期闲置（1个月内）

排空水箱和水路内的所有积水，防止喷嘴和管路结垢；

用防尘布将设备整体覆盖，防止灰尘进入；

保持设备放置在干燥、通风的环境。

8.3.2 长期闲置（超过1个月）

完成短期闲置的所有保养操作，断开设备所有电路、水路连接，将水管拆下晾干后收好；

在水箱内壁、金属部件表面涂抹一层防锈油，防止锈蚀；将设备放置在阴凉干燥、无阳光直射的环境中；

对转台轴承等运动部件，涂抹少量工业润滑油，防止生锈、卡顿；

设备每月通电一次，进入手动画面测试各功能，运行5~10分钟后关闭，避免电路老化。

9、常见故障排查与处理

故障现象	可能原因	处理方法
触摸屏报警	参考4.2
触摸屏亮但点击按键无响应	触摸屏死机、表面有污渍/水渍、内部触控模块故障	关闭设备电源，静置5分钟后重启；用干布擦拭触摸屏表面，去除污渍/水渍；仍无响应，请联系我们维修
喷嘴出水断断续续	水箱内水不充足、水路中有空气	请确保水箱中水充足；持续运行排空水路中的空气即可
水流量不足	流量计中有杂物、电磁阀中有杂物、水泵中有杂物	请观察流量计是否正常，内部是否有杂物，垫圈是否掉出，将流量计从内部拆下，去除其中杂物或将垫圈复位；请联系我们检查电磁阀及水泵
IPX5、IPX6同时出水	电磁阀中有杂物	请联系我们检查电磁阀
