喷水试验装置

1、开箱与设备基础认知

1.1 核心技术参数

参数	说明
设备外尺寸	约 1700mm×920mm×2150mm
淋雨喷嘴高度可调范围	约1000~2000mm
UL喷嘴数量	共4个（3个安装于可升降淋雨试验装置；1个安装于洒水试验装置）
喷水交汇点离地面距离	0-1000mm
地面喷嘴洒水角度	向上与水平方向呈 45° 洒水
压力表数量	共5个（每个喷嘴配1个压力表，可升降支架另配1个总压力表）

JL-UL喷水试验装置是根据UL60507-ENGL 1999标准图38.1、图38.2中的要求及《ANSI Z21.10.3-2004》与《ANSI Z21.58标准中的Figure 10/Figure 11条款》及《CSA4.3-2004》标准来制造，满足UL1598、UL153、UL154B、UL1703、UL8750、UL1741、UL514B、UL1278、UL1571等标准。

1.2 开箱检查与配件核对

1.2.1 包装拆除与外观检查

拆除设备包装时，需轻缓操作，避免使用尖锐工具划伤设备外壳。开箱后首先检查设备主体外观，确认无明显变形、凹陷、按钮无破损、松动。若发现设备或配件有异常，请及时联系我们。

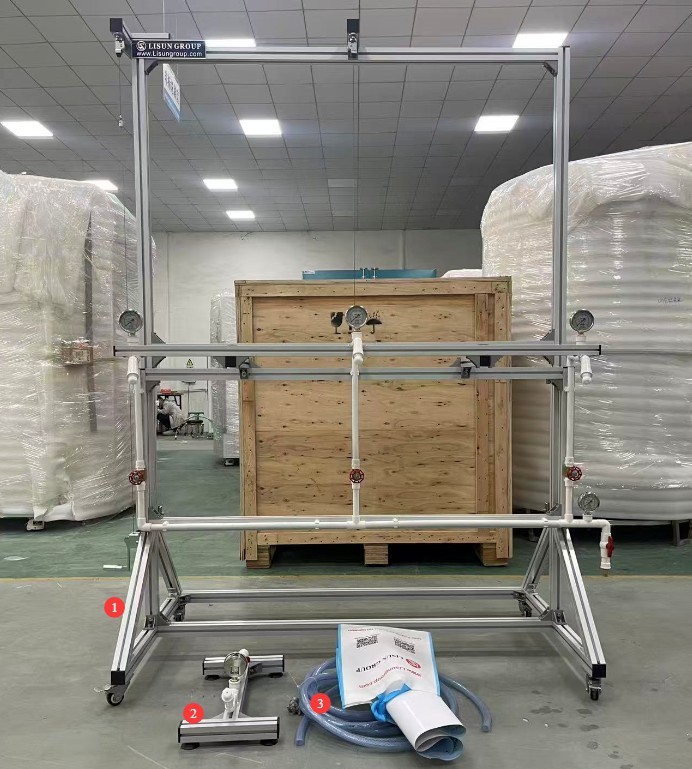

1.2.2 主机及配件

序号	说明
①	可升降淋雨试验装置
②	洒水试验装置
③	网纹管，用于连接进水

图1

电子版使用说明书、软件、质保卡等资料的下载链接，已通过邮件形式发送，请及时下载。如错过邮件，也可主动与我们联系，以重新获得下载链接。

2、使用注意事项

2.1 操作前安全规范

2.1.1 人员要求

操作人员需阅读本说明书并掌握基本操作流程，禁止未培训人员操作设备；操作时穿戴防滑鞋、防水手套，避免水流溅湿电气设备或身体部位。

2.1.2 场地安全

试验场地需预留足够操作空间（设备周围1.5米内无障碍物），地面做防水处理，配备排水设施；禁止在易燃易爆、有腐蚀性液体的环境中使用设备。

可升降淋雨试验装置需摆放在坚硬平整地面，禁止倾斜或有万向轮离地。

2.2 进水连接

可升降淋雨试验装置和洒水试验装置，为两套不同试验的装置，需分别连接进水水龙头，不可共用。

建议使用水压充足的纯水发生器。参考4.1或者其它相关标准以确认所需要的水压。

2.3 操作中安全规范

2.3.1 水压调节要求

调节水压时需缓慢旋转调压阀，禁止快速猛拧导致压力骤升，损坏压力表或水管；试验过程中若发现水管鼓包、喷嘴漏水，立即关闭水源停止试验。

2.3.2 禁止违规操作

试验过程中禁止用手触碰喷嘴出水口，避免高压水流冲击造成手部伤害；禁止随意拆卸设备部件、更改管路连接，禁止在设备运行时移动机架。

2.4 异常处理

若操作中发生设备故障（如漏水、压力骤降、设备移动倾倒、喷嘴出水异常等），立即关闭进水水龙头，待故障排除后再使用，禁止带故障运行设备。

3、设备介绍

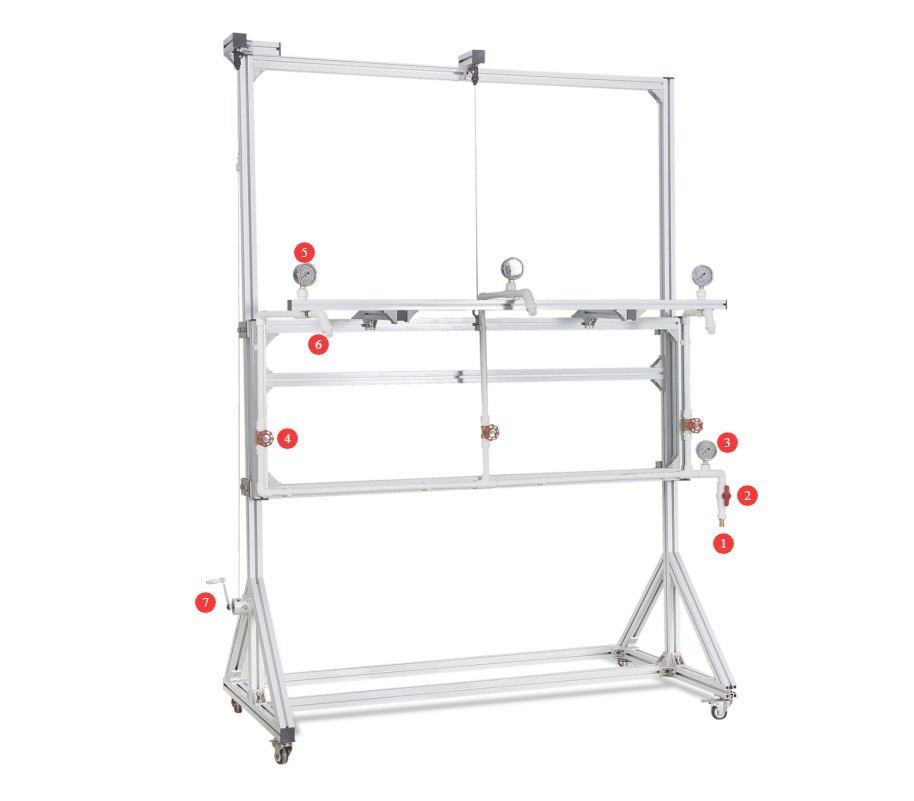

3.1 可升降淋雨试验装置

序号	说明
①	进水口
②	进水阀门。与水管平行为开启，与水管垂直为关闭
③	总进水压力表
④	调压阀，共3个，控制3个淋雨喷嘴的进水水压
⑤	压力表，共3个，显示对应淋雨喷嘴的进水水压
⑥	淋雨喷嘴，共3个
⑦	手摇杆，用于控制淋雨喷嘴高度

图2

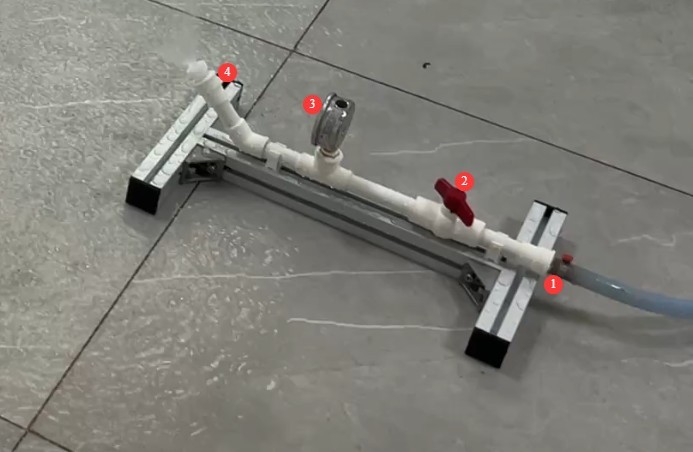

3.2 洒水试验装置

序号	说明
①	进水口
②	进水阀门，用于控制洒水喷嘴进水水压。与水管平行为开启，与水管垂直为关闭
③	压力表，显示洒水喷嘴的进水水压
④	洒水喷嘴

图3

4、试验前准备工作（参考UL1598）

4.1 试验水压预调节

4.1.1 淋雨试验

打开淋雨试验装置进水阀门以及进水水龙头；

调节进水阀门以及3个调压阀，使总进水水压范围在50~150kPa（即0.05~0.15MPa）之间；使每个淋雨喷嘴的进水水压都稳定在34.5kPa（即0.0345MPa，标准允许公差为±5%，为方便操作，可直接调至0.035MPa刻度线处）；

调试好后，可不用再去触碰进水阀门及调压阀，直接将进水水龙头关闭即可。试验时，可直接打开进水水龙头。

4.1.2 洒水试验

打开洒水试验装置进水阀门以及进水水龙头；

调节进水阀门，使洒水喷嘴的进水水压稳定在140kPa（即0.14MPa，标准允许公差为±5%）；

调试好后，可不用再去触碰进水阀门及调压阀，直接将进水水龙头关闭即可。试验时，可直接打开进水水龙头。

4.2 样品灯具摆放

4.2.1 淋雨试验

样品按实际安装方式固定，确保所有暴露于户外的表面被均匀喷淋。

喷嘴至样品中心约1.4m（56英寸），样品位于喷射焦点区域 。根据需要，可通过手摇杆调节淋雨喷嘴的高度。

4.2.2 洒水试验

仅适用于安装高度距地面低于 1.2m 的户外灯具，按实际使用位置固定，确保底部及侧面被向上喷射的水流充分覆盖。

喷嘴至样品中心914 mm(36英寸)，喷嘴至样品底部76~152 mm(3~6英寸)。

5、JL-UL喷水试验操作步骤（参考UL1598）

5.1 样品灯具预热

样品先点灯预热 30 分钟。

5.2 淋雨试验

步骤	时长	状态	目的
1	1 小时	淋雨关，灯亮	模拟正常工作状态
2	0.5 小时	淋雨开，灯灭	模拟断电淋雨
3	2小时	淋雨开，灯亮	模拟工作状态下持续淋雨 (最严苛)
4	0.5 小时	淋雨关，灯灭	模拟雨后恢复

5.3 洒水试验（若需要）

步骤与时长和淋雨试验一致。

5.4 试验结果判定

判定维度	具体要求
1	测试后立即进行耐压测试(Dielectric Voltage Withstand Test)，无击穿 / 闪络
2	拆开外壳检查：无水滴接触带电体(含内部导线)
3	允许外壳有少量积水 (若设计有排水孔)，但不得形成导电通路
4	非编织材料的塑料绝缘线表面允许附着水滴 (特殊线型除外)
5	样品功能正常，无电气故障、无漏水引发的安全隐患

6、设备日常维护与保养

6.1 日常清洁保养

6.1.1 喷嘴清洁

定期清理UL喷嘴，防止异物堵塞，建议每月清理一次；

清理方法：用扳手轻轻拆卸喷嘴，用高压气枪吹洗喷嘴内部，或用棉签蘸取清水擦拭出水口，禁止用坚硬物体捅戳喷嘴，避免损坏喷头孔径。

6.1.2 管路清洁

每次试验结束后，排空管路内的残留水，防止管路内产生水垢、沉积物；

每季度用清水冲洗网纹管一次，冲洗完成后排空水分，晾干后存放。

6.1.3 设备表面保养

每周用干布擦拭设备表面，若有顽固污渍，可用中性清洁剂轻轻擦拭，再用干布擦干，禁止用腐蚀性清洁剂擦拭设备，避免损坏金属部件和塑料部件。

6.2 定期维护保养

设备长时间不使用时，需定期通水喷水，防止管内杂质沉积、喷嘴堵塞，建议每半个月通水测试一次；通水测试时，调节水压至34.5kPa，每个喷嘴喷水1~2分钟即可。

6.3 设备存放保养

6.3.1 存放环境要求

设备需存放在避免阳光直射、干燥、通风的环境中，防止PVC管路、塑料部件老化；存放环境温度为5~35℃，相对湿度≤80%，无腐蚀性气体、无粉尘。

6.3.2 存放固定要求

设备存放时，必须锁止万向轮脚刹，避免设备滑动撞断管路；若长期存放，用防尘布将设备整体覆盖，防止灰尘进入喷嘴和管路。

7、常见故障排查与处理

故障现象	可能原因	处理方法
喷嘴不出水或水压不达标	进水水压不足、进水阀门/调压阀未调到位、喷嘴堵塞	增加进水水压、调节进水阀门/调压阀、参考6.1.1清洁喷嘴
