1、开箱与设备基础认知

1.1 核心技术参数

1.2 开箱检查与配件核对

1.2.1 包装拆除与外观检查

拆除设备包装时，需轻缓操作，避免使用尖锐工具划伤设备外壳。开箱后首先检查设备主体外观，确认无明显变形、凹陷、按钮无破损、松动。若发现设备或配件有异常，禁止通电使用，请及时联系我们。

1.2.2 主机及配件

电子版使用说明书、软件、质保卡等的下载链接，已通过邮件形式发送，请及时下载。如错过邮件，也可主动与我们联系，以重新获得下载链接。

1.3 设备适用范围

本设备依据GB/T 2099.1（IEC 60884-1）条款12.3.12， GB/T 16915.1（IEC 60669-1）条款12.3.12设计。设备通过在连接导线后施加特定方向和力度的弯曲作用，模拟端子在实际接线过程中可能承受的导线弯曲应力，以此考核端子对导线的夹紧能力和接触稳定性。

本说明书参考标准GB/T 16915.1（IEC 60669-1）条款12.3.12，若您需参考其它标准，且测试要求不一致时，请注意。

2、安全使用注意事项

2.1 电气安全

2.1.1 电源要求

采用单相AC 220V±10% 50/60Hz三极插座，接地极必须连通大地。禁止与大功率设备共用插座，避免电压波动干扰试验。

2.1.2 接地要求

仪器地线与保护接地线可靠连通，保护接地电阻≤4Ω。

2.2 环境安全

2.2.1 温湿度要求

避免在湿度大于70%（无结露）、温度超出0-35℃的环境使用，最佳工作温度25±2℃。

2.2.2 环境使用禁忌

强磁场、强电场环境；

腐蚀性气体/液体环境；

易燃易爆粉尘、危险品场所；

严重粉尘、高温高湿、阳光直射环境。

2.3 操作安全

操作人员需熟悉说明书；

设备运行时，禁止将手、工具伸入运动部件区域；

测试电源通电情况下禁止触碰导线、试样、接线端子；

测试中不得移动导线、试样与测量装置，避免影响测试结果。

2.4 其它

本说明书中未提到的，请谨慎操作或与我们联系。

3、设备介绍

3.1 前视角

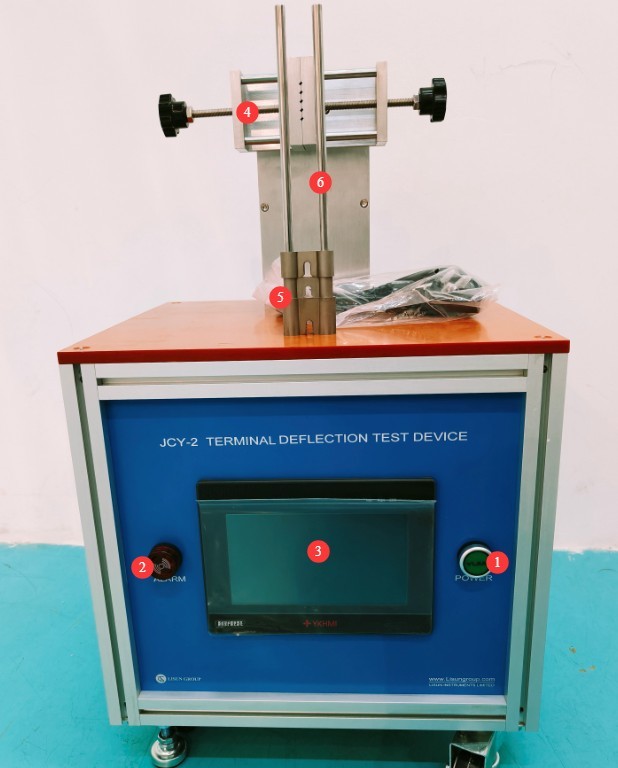

图1

3.2 后视角

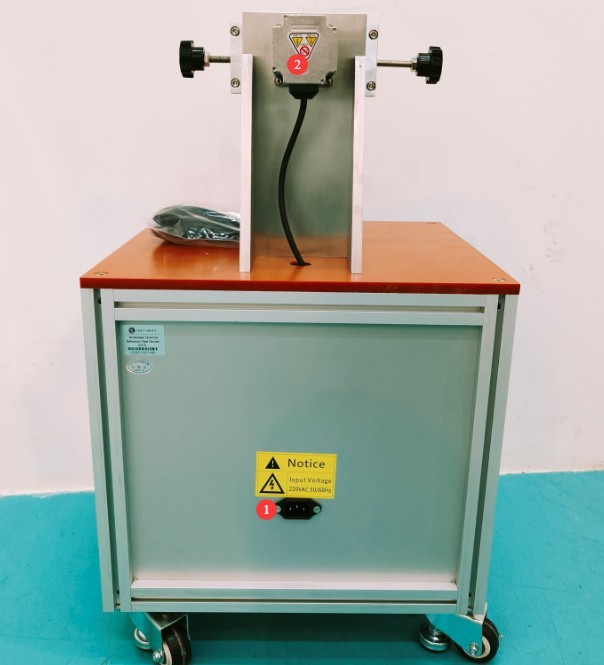

图2

4、程序界面介绍

4.1 测试界面

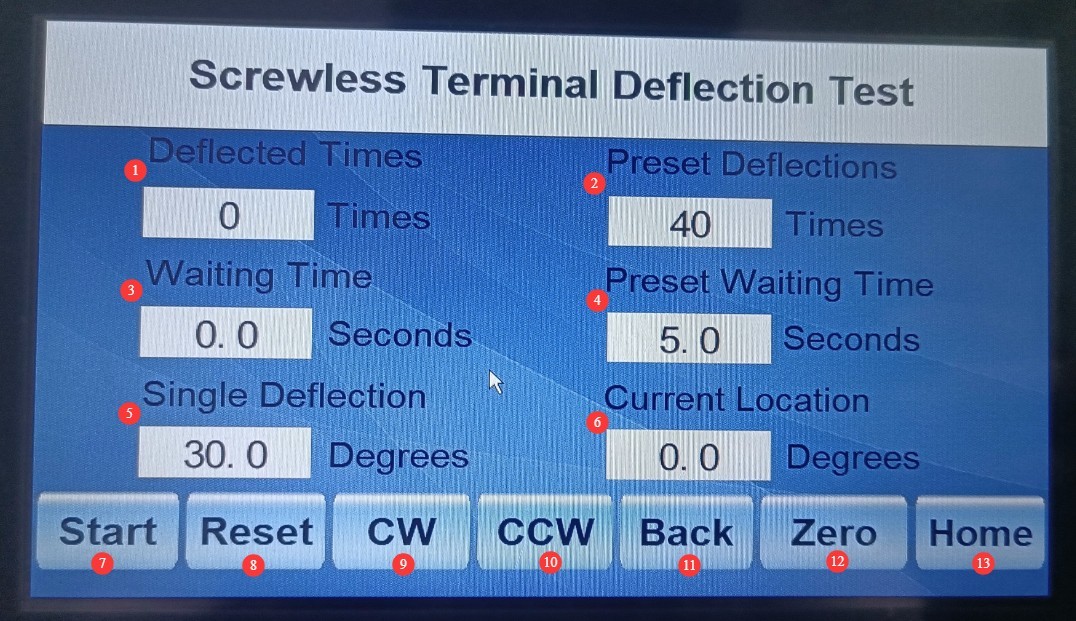

图3

4.2 帮助界面

建议的测试过程及注意事项，用户可进行参考。

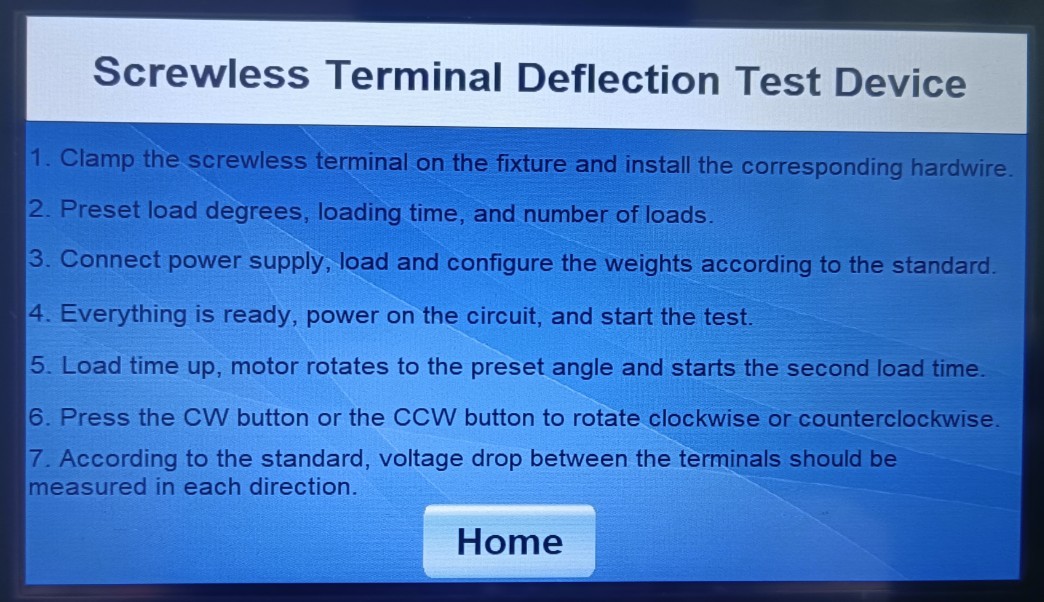

图4

5、试验前准备

5.1 试样与耗材准备

5.1.1 试样要求

采用3个未做过任何试验的开关试样。

可拆除妨碍弯曲的部件，保留导线引导部件。

5.1.2 试验导线准备

采用硬单芯铜导线，去除绝缘后立即试验，防止氧化。

按开关额定电流匹配截面：

5.2 辅助仪器准备

测试电源（可选用LISUN JCY-1），提供连续电流，波动≤±5%。

毫伏表（自备），用于测量端子两端压降。

5.3 标准测试参数及接线图确认

5.3.1 导线截面与力值匹配

5.3.2 弯曲试验参数设置

设置每次弯曲角度：30.0°；

弯曲方向：12个方向，全覆盖，即需要设置总弯曲次数为12次；

等待时间：按试验需求设定（推荐5.0s）；

5.3.3 电源与毫伏表接线

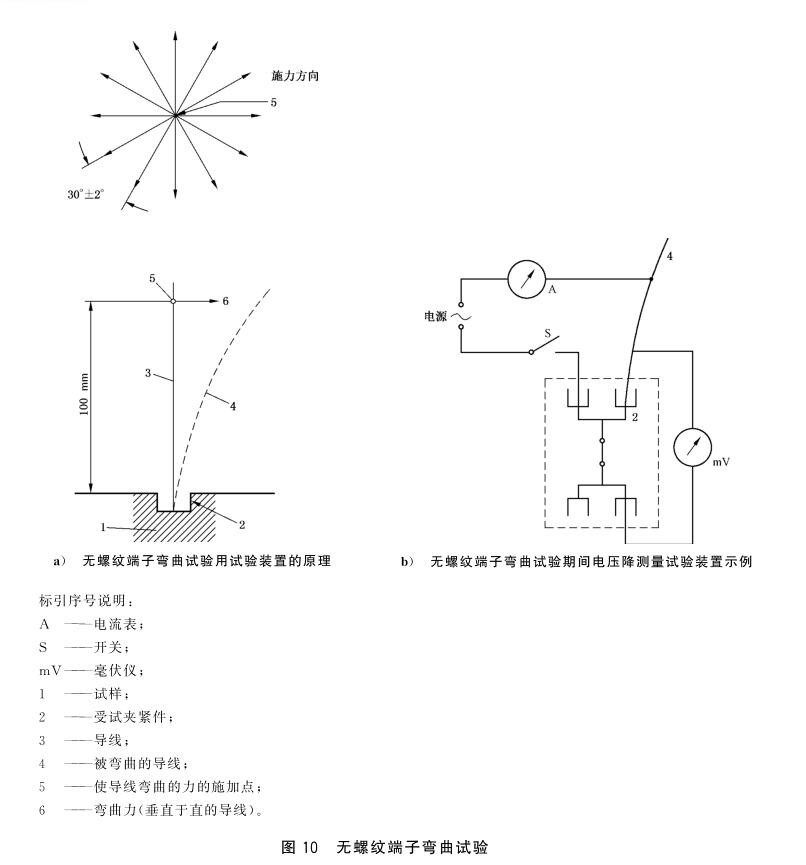

电源（JCY-1）与毫伏表的连接，也请参考如下标准图。

图5

6、试验操作步骤

6.1 样品装夹

6.1.1 导线安装与定位

按5.1.2第一顺序准备硬单芯导线，并将其正确插入无螺纹端子，按正常使用要求夹紧。

6.1.2 端子装夹固定

通过CW/CCW手动调整夹具至合适基准位，点击Zero设为0°。

将无螺纹端子牢固装夹在设备专用夹具上，保证无晃动、无位移。

导线横置向正前伸出，穿过砝码滑杆，确保端子端部至滑杆即施力点距离为100mm。

6.2 砝码加载

6.2.1 力值选择

按5.3.1选取对应砝码，禁止混用、错用。

6.2.2 加载位置确认

将砝码从滑杆上方缓慢滑入，直至接触导线。

6.3 正式试验启动

6.3.1 测试电源

打开测试电源（JCY-1），参考JCY-1说明书，确保JCY-1触摸屏参数设置可提供连续电流输出，点击开始，然后将其输出电流调整为试样额定电流，确认电流稳定，波动≤±5%。

6.3.2 启动测试

点击触摸屏Start，设备自动按设定角度、次数、间隔执行弯曲试验。

6.3.3 过程监测

实时观察毫伏表压降数值，按标准判定是否合格（电压降应≤25mV）。

监测角度、次数、等待时间，设备运行无异常。

6.4 其它步骤

6.4.1 试验中电压降合格

若第1试验顺序全部合格，则按标准，请参考5.1.2选取第2顺序导线，继续试验。

试样1完成后，试样2、3试验时，通过CW/CCW手动调整夹具至合适基准位，需使每个试样的基准位角度相差10°，点击Zero设为0°。

6.4.2 试验中电压降不合格

如果在 12 个试验方向中，有任一方向的电压降大于 25 mV，要朝该方向继续施力（即点击Start/Stop停止试验，夹具角度停止旋转），直至电压降降至 25 mV 以下为止，但施力时间不超过 1 min。电压降降至低于 25 mV 之后，继续朝该方向施力 30 s，在此 30 s 期间，电压降不应增大（然后再点击Start/Stop继续试验）。

如果有一个试样在施加试验力的任一方向上试验不合格，在另一组试样上重复进行试验，复试时，所有试样均应合格。

7、试验结束操作

7.1 试验终止

试验结束，或手动停止，点击触摸屏Reset，清除报警信息，重置测试数据。

7.2 设备断电

参考JCY-1使用说明书，进行断电、拆线操作。若不继续测试，可将JCY-2关机，然后移除毫伏表接线、砝码、试样及导线。

8、设备日常维护与保养

8.1 日常维护

开机前检查设备外观清洁、无破损；

测试结束后，用防静电干燥抹布擦拭设备表面、夹具、试样测试区域；

夹具夹口保持清洁，无导线碎屑、粉尘。

8.2 长期存放

长期不使用时，将设备置于干燥、通风的环境中，避免潮湿或阳光直射；

在夹具表面、砝码表面涂抹一层防锈油，防止锈蚀；

断开所有连接线，将配件单独收纳，砝码避免磕碰，设备表面覆盖防尘布；

每月开机空载通电30分钟，避免内部电子元件老化。
