积分球

1、设备基础认知

1.1 核心技术参数

1.1.1 参数及说明

参数	说明
内壁涂层	主要原料为BaSO4（硫酸钡），满足CIE Pub. No.84 (1989)和IES-LM-79等标准要求
光谱反射率	450nm~800nm：ρ(λ) ≥0.96；380nm~450nm：ρ(λ) ≥0.92

1.1.2 型号及说明

型号	说明
IS-*M	小型积分球，*为积分球直径，常规尺寸包含0.3m、0.5m
IS-*MA	带载台积分球，*为积分球直径，常规尺寸包含1m、1.5m、1.75m、2m、2.5m、3m
IS-*MA**C	带载台带圆孔侧开口积分球，*为积分球直径，常规尺寸同上，**为侧开口尺寸，例：33C为直径300mm的圆孔侧开口
IS-*MA**P	带载台带方孔侧开口积分球，*为积分球直径，常规尺寸同上，**为侧开口尺寸，例：33P为长宽300mm的方孔侧开口

注：其他尺寸/功能均可定制。

1.2 设备配置核对

1.2.1 包装拆除

拆除设备包装时，需轻缓操作，避免使用尖锐工具划伤设备外壳。开箱后首先检查设备主体外观，确认球体为闭合状态，且无明显变形、凹陷。若发现设备或配件有异常，请及时联系我们。

1.2.2 主机及配件

型号	说明
IS-*M	IS-0.3M内含MR16灯座，IS-0.5M内含E27灯座及E27-MR16转接头
IS-*MA	包含载台（含E27灯座）、E27-MR16转接头、辅助灯夹具；直径不小于1.5m的积分球还包含十字激光组件、条形灯夹具
IS-*MA**C	在IS-*MA的基础之上，右侧半球圆形侧开口可拆卸
IS-*MA**P	在IS-*MA的基础之上，右侧半球方形侧开口可拆卸

注：所有积分球均包含四个标准尺寸接口，用于连接光谱仪的光纤、光度探头、温度探头等。接口尺寸可定制。

1.2.3 电子文档下载

电子版使用说明书、质保卡等的下载链接，我们在出货时已通过邮件形式发送，请及时下载。如错过邮件，也可主动与我们联系，以重新获得下载链接。

2、使用注意事项

2.1 操作前核心禁忌

2.1.1 涂层保护禁忌

严禁徒手、抹布、纸巾等任何材料接触内壁涂层；严禁液体、油污、粉尘落入球内；

涂层大面积污染后几乎无法修复，禁止自行擦拭打磨。

2.1.2 人员操作禁忌

球内操作必须佩戴干净白色棉质手套；禁止带灰尘、油污的工具进入球内；禁止用力掰扯球体开合机构、接口、接线。

2.2 操作中行为规范

2.2.1 内部操作规范

安装/取放样品轻拿轻放，禁止触碰球壁；样品必须牢固固定，防止掉落砸伤涂层；接线时仅触碰导线绝缘层，不拉扯线芯。

2.2.2 测试环境规范

在无尘、无震动环境使用；需摆放于坚固平整地面，避免移动、晃动；

避免阳光直射；环境温度：25±2℃，相对湿度≤70% RH。

3 、积分球组装调试

3.1 载台安装连接（直径小于1m无载台）

3.1.1 载台安装

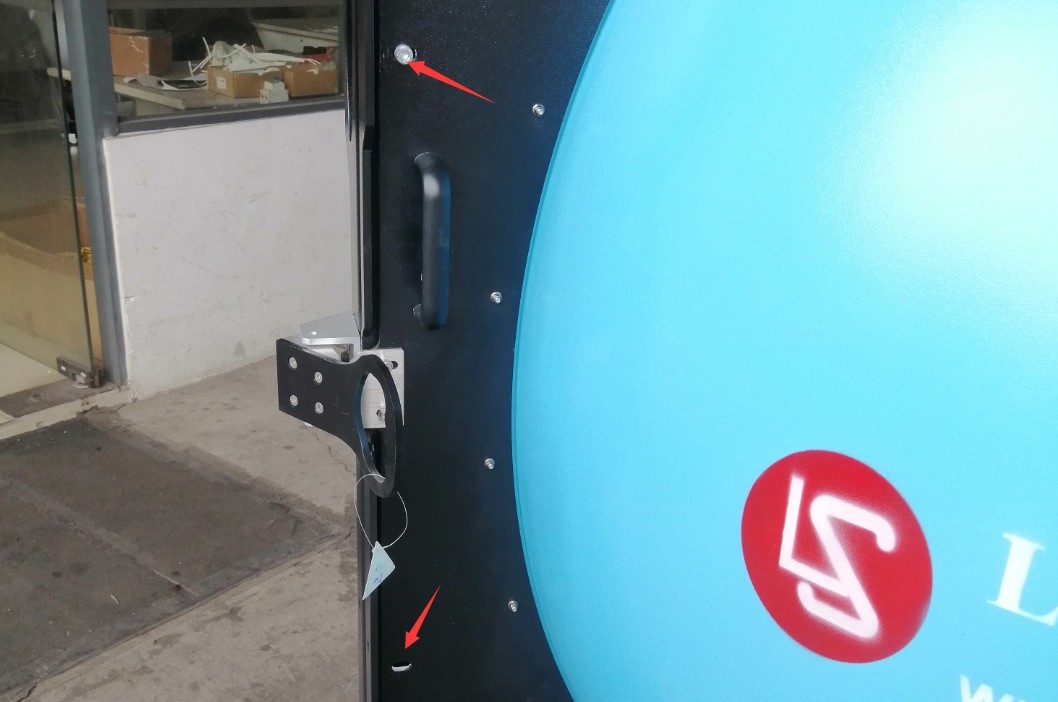

为防止大型积分球在运输途中打开，我们会用螺丝将积分球锁住。请将锁住积分球的两颗螺丝卸下。然后将积分球打开，确保右侧半球开合顺畅。

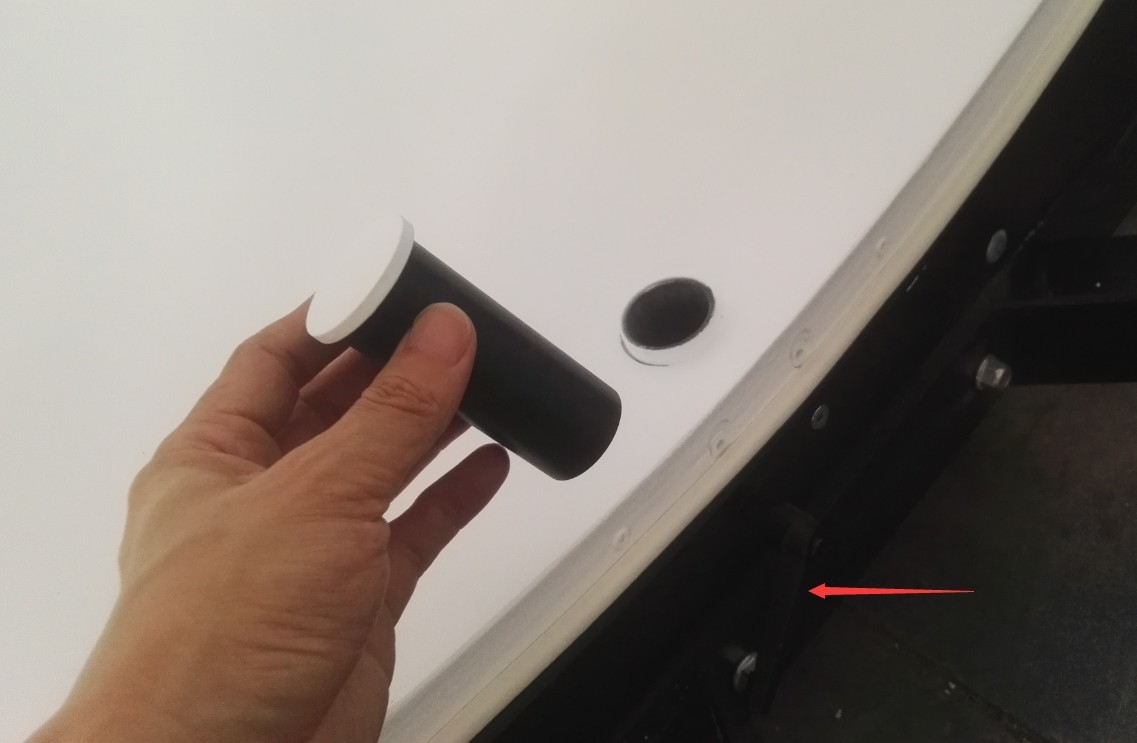

载台可以安装在积分球顶部，也可以安装在积分球底部。此处以将载台安装在底部为例。打开大积分球，将此螺丝拧松，并将堵块取出。

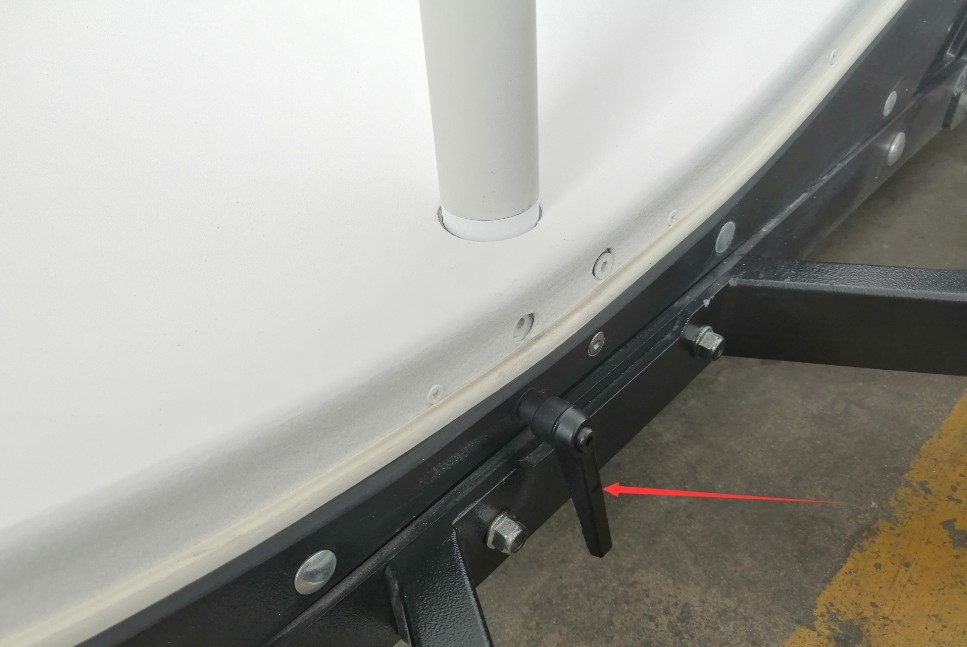

然后将该螺丝重新锁紧，并确保螺丝手柄朝向下方。

3.1.2 载台四芯线连接

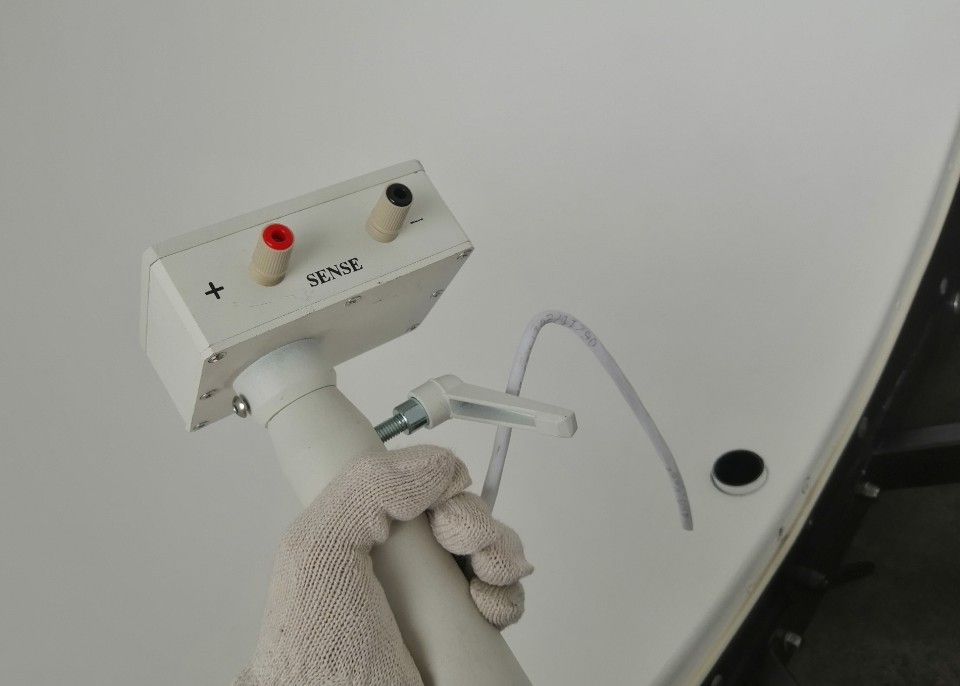

载台四芯线需连接至积分球底部接线盒背面。接线盒包含POWER红黑端子及SENSE红黑端子，共四个接线端子，载台同样包含POWER红黑端子及SENSE红黑端子，共四个接线端子，在连接时，可打开载台顶盖及接线盒，以确认接线正确并一一对应。

3.2 条形灯夹具安装（直径小于1.5m无条形灯夹具）

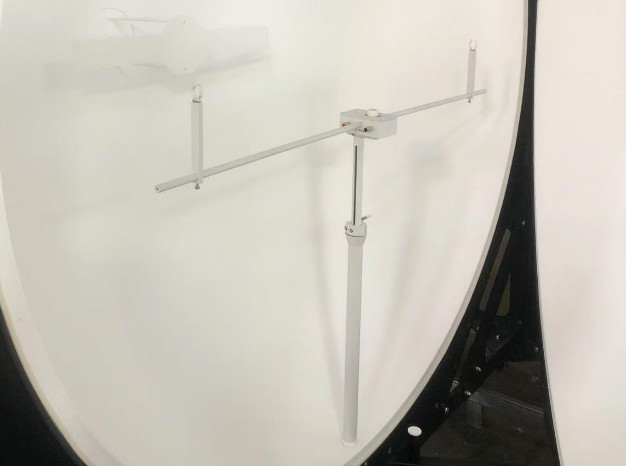

当您需要测试条形灯，如LED灯管时，可使用条形灯夹具固定灯管。

3.3 辅助灯夹具安装（直径小于1m无辅助灯功能）

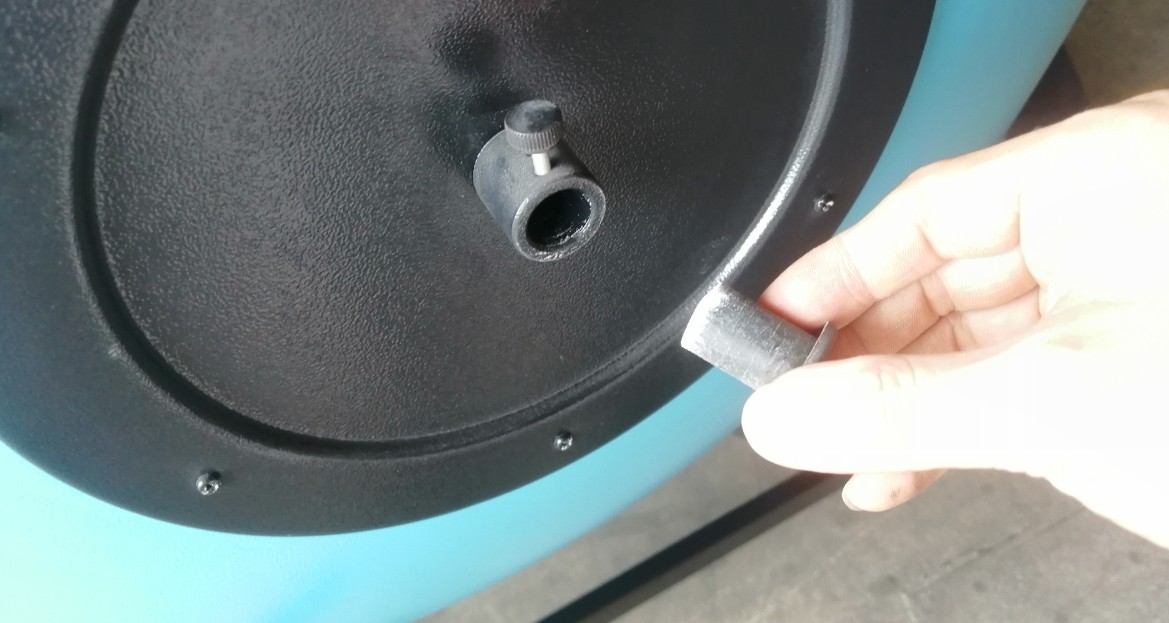

将积分球辅助灯夹具安装孔处的堵块取出，准备安装辅助灯夹具。

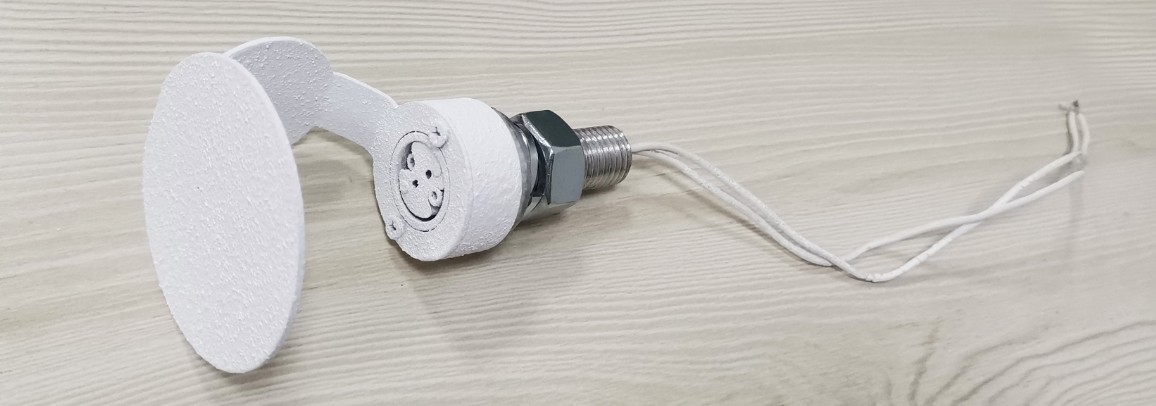

找出辅助灯夹具：

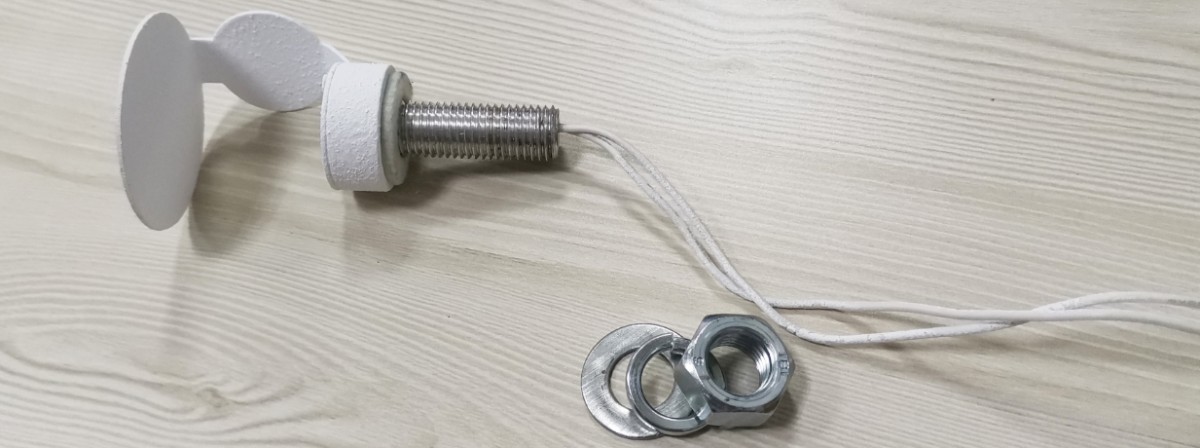

将其螺丝及垫片拆下：

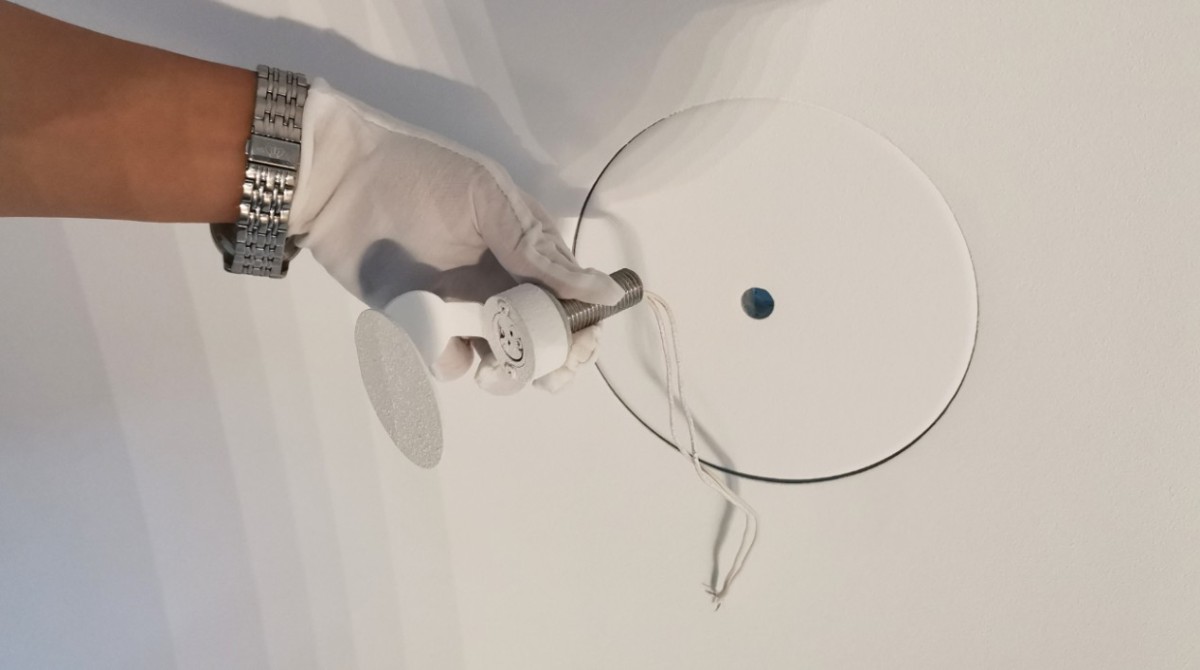

将辅助灯夹具从积分球内侧穿出：

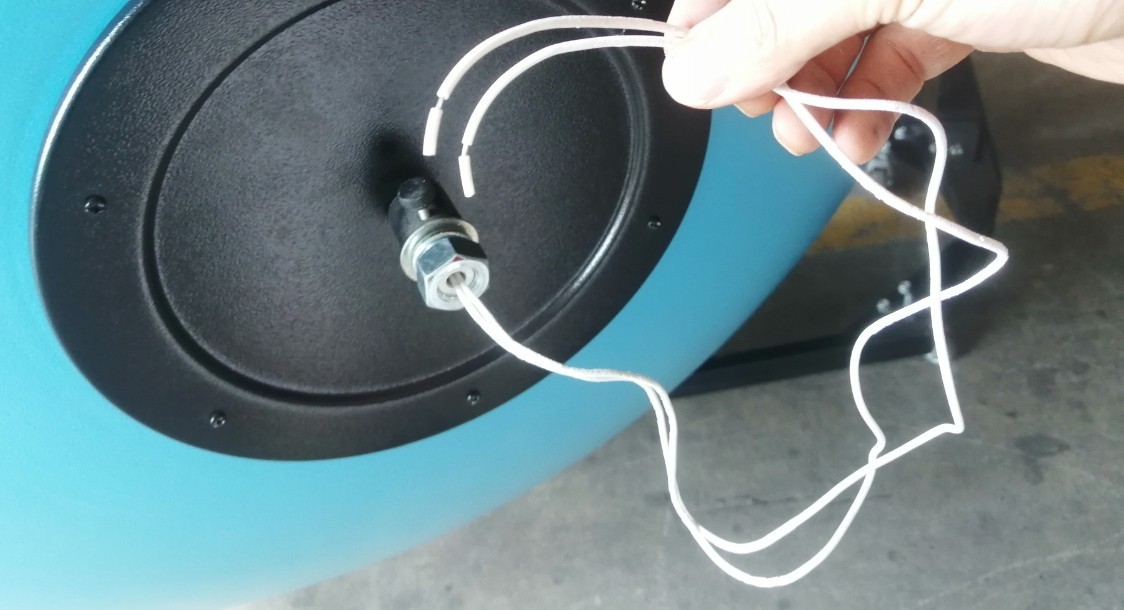

然后再使用螺丝及垫片从外侧进行固定。

3.4 十字激光（直径小于1.5m无十字激光）

3.4.1 十字激光调试

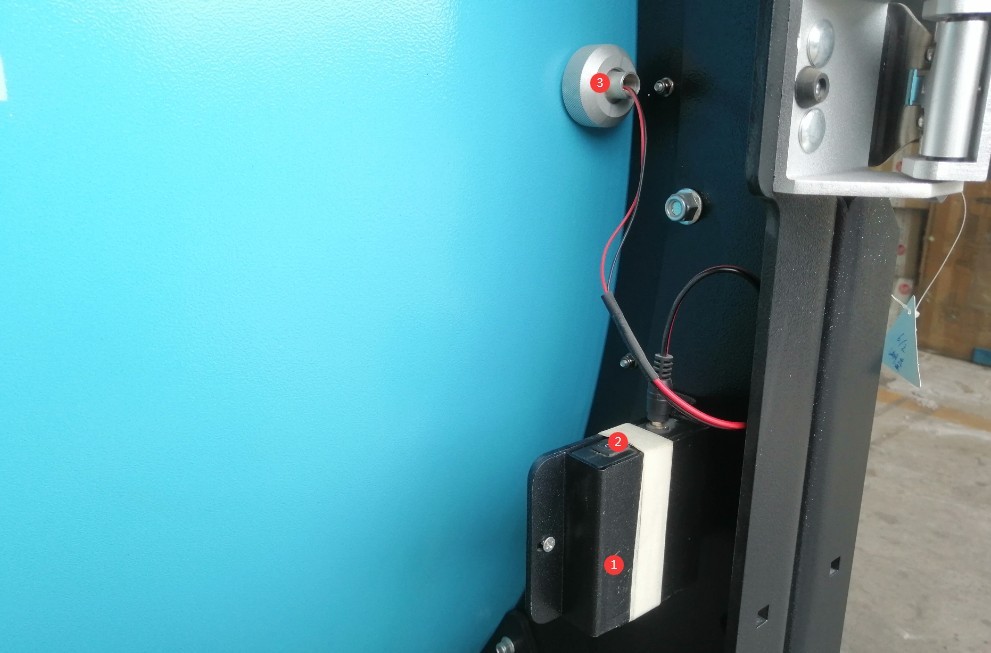

编号	说明
①	电池盒，用于给十字激光供电
②	十字激光开关
③	十字激光及其固定螺丝

将十字激光开启。十字激光的方向可能在运输途中有错位。请使用卷尺，确认积分球中心位置，并将固定十字激光的螺丝松开，重新调整十字激光至积分球正中心位置，然后将螺丝重新锁死。

3.4.2 十字激光用途

十字激光用于辅助装灯，装灯时开启十字激光，以确认安装后的灯发光面处于积分球正中心。测试时需关闭十字激光。

4 、积分球操作使用

4.1 光谱仪配件连接

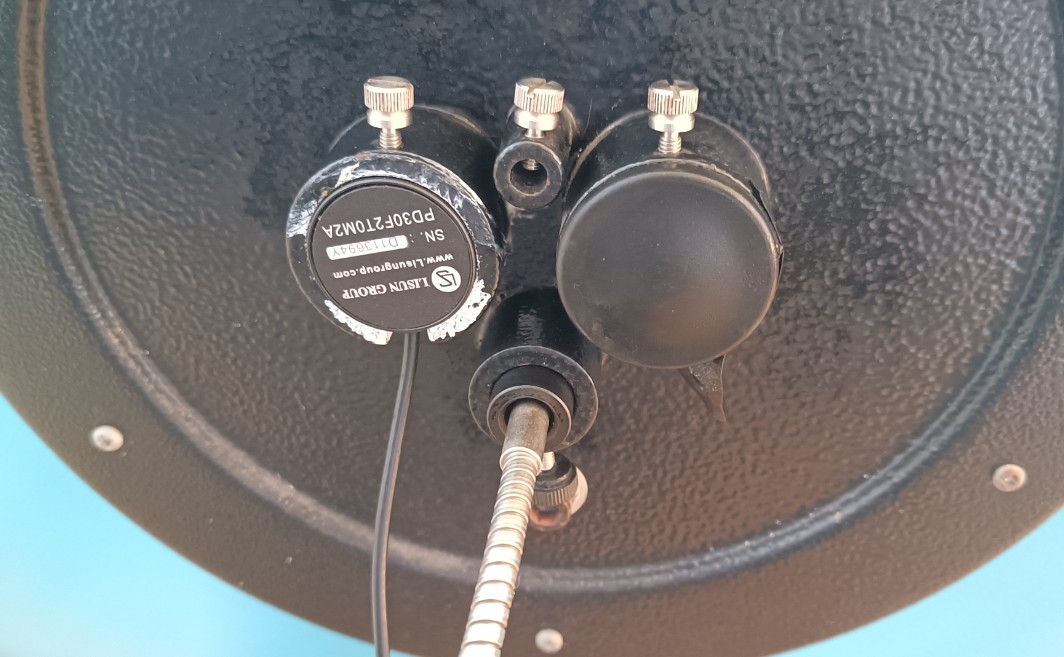

光谱仪相关配件，光纤、光度探头、温度探头，连接至积分球合适的接口。

4.2 样品灯具安装连接

4.2.1 小型积分球（直径小于1m）

0.3m积分球仅可安装MR16样品，0.5m积分球可安装E27灯头样品（或将样品连接至E27转接头），直接安装样品即可，积分球内无需额外接线。

注：夹具位置可调，需确保样品发光面处于积分球正中心位置。

4.2.2 中大型积分球（直径不小于1m）

4.2.2.1 球泡灯和条形灯

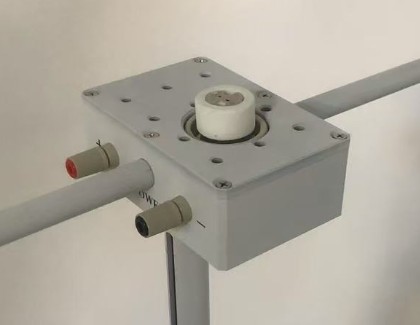

若为球泡灯，载台包含E27灯座。若为球泡灯，可直接安装至E27灯座，或使用转接头连接至E27灯座，积分球内无需额外接线。

若为条形灯，参考3.2，使用条形灯夹具。

4.2.2.2 其他灯具

若为其他灯具，可直接放置在载台上。载台表面有螺丝孔位，可使用M6螺丝将灯具固定在载台，以防止灯具掉落。

4.2.2.3 发光面安装位置确认

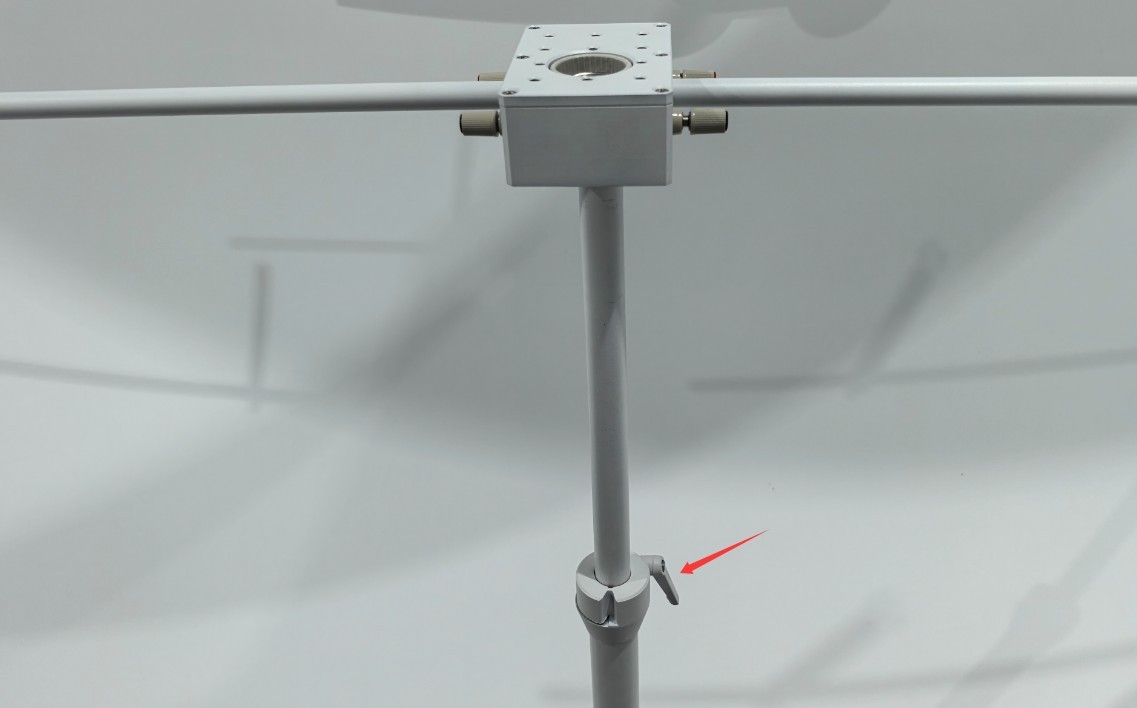

载台可升降。1m积分球无十字激光装置，可使用卷尺确认样品发光面处于积分球正中心位置；若为1.5m及以上积分球，请参考3.4.2使用十字激光确认样品发光面处于积分球正中心位置。高度调节好后，需确螺丝锁紧，避免载台突然掉落。

4.2.2.4 样品电源线连接

样品电源线连接至载台POWER端两个接线端子即可，载台POWER和SENSE两个红端子及两个黑端子已在内部进行短接，即无需再单独接线至载台SENSE端的两个接线端子。

4.3 外部电源线采样线连接

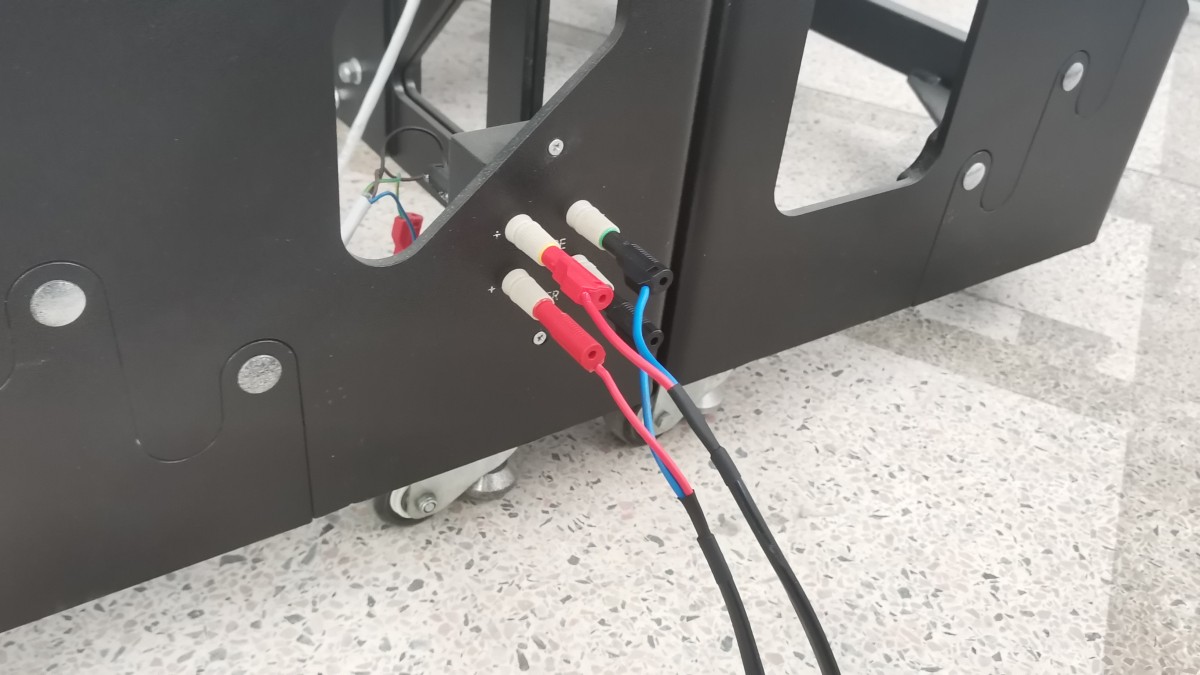

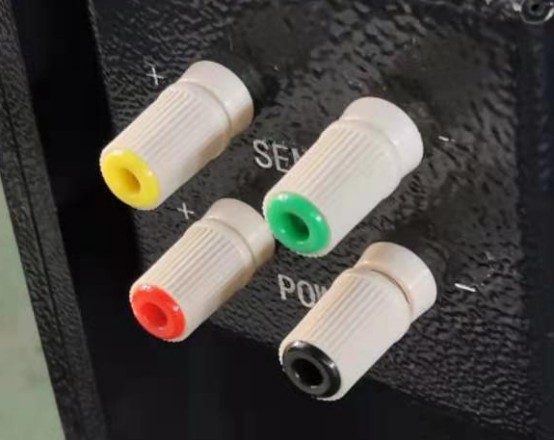

积分球接线盒正面四个端子用于连接至您的其他设备。POWER两个端子连接样品供电电源线，SENSE两个端子连接电压采样线。

4.4 辅助灯夹具使用（直径小于1m无辅助灯功能）

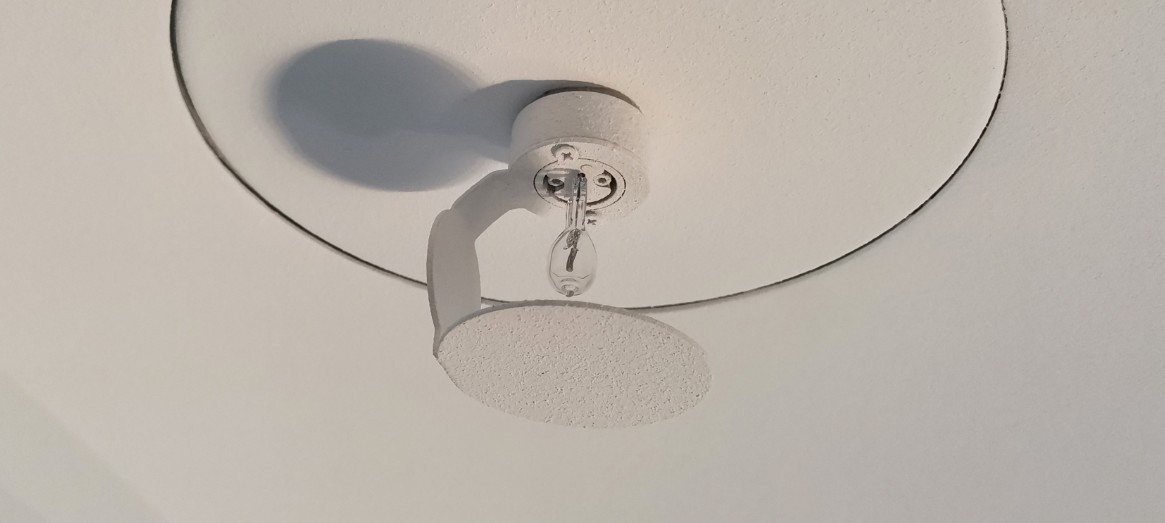

请将辅助灯安装至辅助灯夹具的MR16灯座。辅助灯夹具有预留的两根电源线，需要使用辅助灯时，请使用导线延长并为辅助灯连接至合适的电源。

5、积分球使用结束操作

5.1 及时取出样品

将积分球内部样品及接线及时取出，禁止在积分球内存放任何无关配件。

5.2 及时关闭积分球

积分球在不使用时，请务必保持关闭状态，避免浮尘进入。

6、设备日常维护与保养

6.1 日常内部灰尘清洁

频率：至少每周1次；工具：冷风吹风机（禁止热风）；方法：轻吹球内浮尘，禁止任何物品接触涂层。

6.2 定期检查项目

6.2.1 结构与开合检查

每月检查开合把手、转轴，松动则锁紧螺丝；检查两半球连接处缝隙均匀，无漏光。

6.2.2 内壁涂层检查

每月检查内壁涂层无脱落、发黄、发暗、污染。

6.3 长期存放规范

存放环境：干燥、避光、无尘、温度0~40℃、相对湿度≤70% RH；球体完全闭合，套防尘罩；存放前完成一次全面清洁与检查。

7、常见问题与处理方法

常见问题	处理方法
积分球如何拆分，以方便搬运	大型积分球体积较大，如果不得不拆开搬运，请将两半球连接处的所有黑色手旋螺丝拧开（不要拆任何其他螺丝），即可将积分球一分为二，注意搬运时保护好积分球内壁涂层，若涂层被破坏很难修复
LISUN的10W标准灯及辅助灯如何安装	可佩戴手套小心的将灯泡从其E27灯座中拔出，然后将灯泡安装至对应的MR16灯座中
积分球内壁涂层小面积脱落	若不小心样品灯具掉落，导致积分球内壁涂层小面积脱落，可联系我们获取涂料进行修复
积分球内壁涂层大面积脱落	若因灯具频繁磕碰掉落造成内壁涂层大面积脱落，涂层无法修复，请购买新积分球
积分球内壁涂层大面积变暗、变黄	若设备长期敞开放置、未及时清理浮尘，或在温湿度超标、阳光直射等恶劣环境使用，造成内壁涂层大面积泛黄，无法修复，请购买新积分球

8、装箱清单

序号	名称	数量
①	积分球	1个
②	MR16灯座（仅内置于IS-0.3M）
③	E27灯座（IS-0.3M不含）
④	E27-MR16转接头（IS-0.3M不含）
⑤	十字激光（仅内置于直径不低于1.5m的积分球）
⑥	载台（直径低于1m的积分球不含）
⑦	条形灯夹具（直径低于1.5m的积分球不含）	1套
⑧	辅助灯夹具（直径低于1m的积分球不含）	1个
