1、开箱与设备基础认知

1.1 核心技术参数

1.2 开箱检查与配件核对

1.2.1 包装拆除与外观检查

拆除设备包装时，需轻缓操作，避免使用尖锐工具划伤设备外壳。开箱后首先检查设备主体外观，确认无明显变形、凹陷、按钮无破损、松动。若发现设备或配件有异常，请及时联系我们。

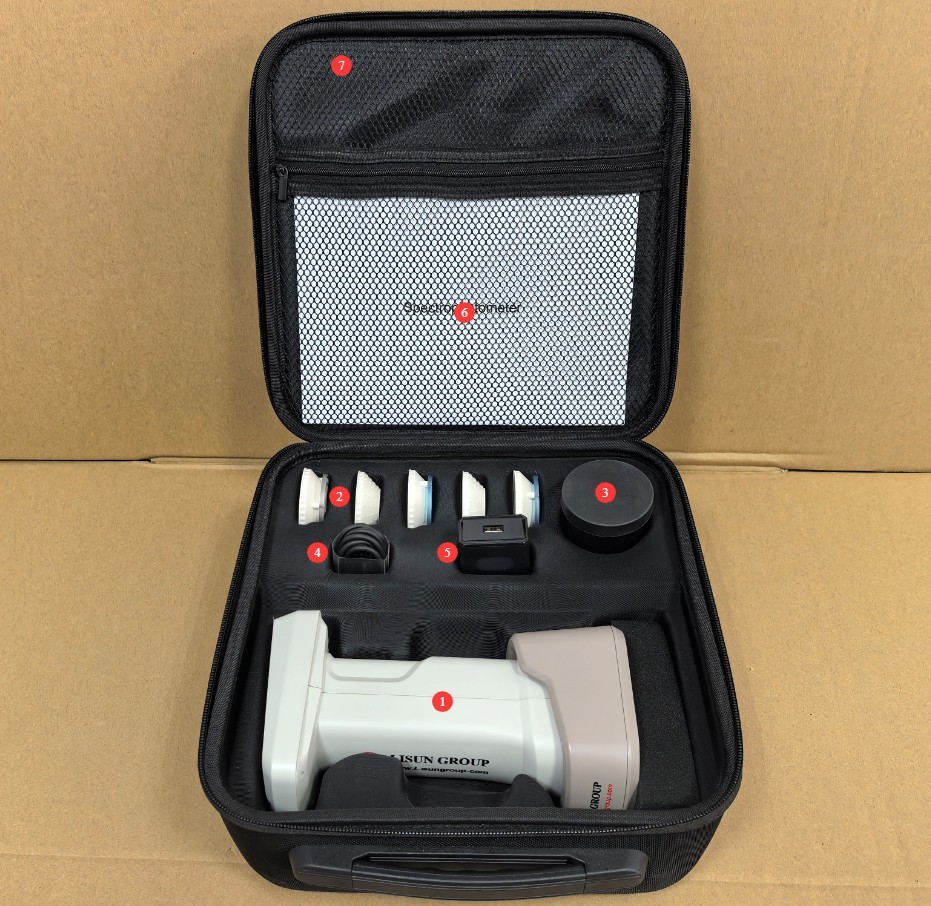

1.2.2 主机及配件

图1

电子版使用说明书、软件、质保卡等的下载链接，已通过邮件形式发送，请及时下载。如错过邮件，也可主动与我们联系，以重新获得下载链接。

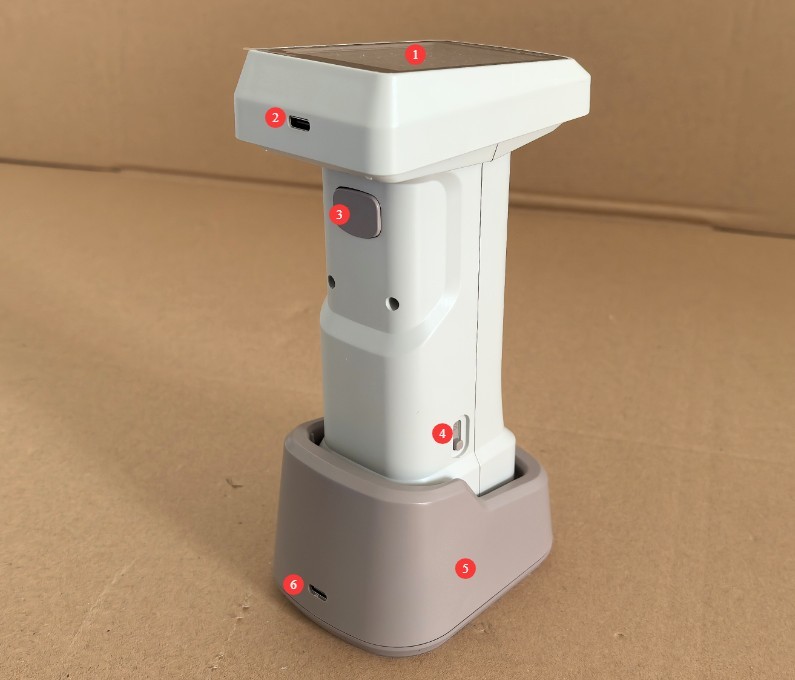

1.3 设备结构说明

图2

2、使用注意事项

2.1 操作前注意事项

2.1.1 环境准备

测量前需将设备与被测样品置于同一环境中静置至少30分钟，保证二者温度一致；测量环境需无强光直射、无杂散光干扰，避免在高温、高湿、粉尘多的环境下操作，环境温度建议控制在10℃-35℃，相对湿度≤80%（无凝露）。

2.1.2 样品准备

被测样品表面需平整、干净、无污渍、无划痕，若为粉末、液体样品，需使用专用样品皿盛装，保证样品表面铺满测量口径，无空隙；根据样品规则与否可选择合适的测量口径，需保证测量端能紧密贴合样品测量区域，避免漏光。

2.1.3 设备检查

开机前检查测量口径是否有灰尘、污渍，按键与接口是否正常，开机后检查电池电量是否充足（低电量时先充电，避免测量过程中断电）。

2.2 使用中注意事项

2.2.1 测量操作规范

测量时将设备测量端垂直紧密贴合样品表面，避免倾斜、漏光，按确认键后保持设备静止直至测量完成（1秒），禁止在测量过程中移动设备；同一样品建议测量3-5次，取平均值作为最终结果，减少测量误差。

2.2.2 功能操作规范

禁止在设备自检、校准、测量过程中强制关机或插拔USB接口；切换测量指标时，需等待显示屏加载完成后再进行下一步操作；保存的测量数据若需导出，需在关机前完成连接，避免数据丢失。

2.2.3 设备使用禁忌

禁止用手触摸测量口内部的光学组件，禁止将测量端朝向强光光源；设备为手持式设备，禁止摔落、碰撞、挤压，避免机身进水、进液。

2.3 电源与电池安全

内置锂电池容量3000mAh，仅支持标配充电器。请注意：使用非标配充电器，尤其是大电流快充电源适配器容易损坏电池。

严禁在电池电量低于15%时长时间使用；禁止电池放电严重后充电，避免损伤电池寿命。

充电时确保环境通风良好，避免充电器与易燃物品接触，充电完成后及时断开电源。

长期不使用设备时，需先充满电，之后每3个月补充充电一次，防止电池亏电损坏。

2.4 安全警示

请勿尝试拆卸或更换设备内部任何零件，设备故障需联系官方客服或授权代理商处理，私自拆卸将失去保修资格；

若有液体、粉尘等进入设备内部，立即关闭电源，断开充电线，及时联系售后，切勿继续开机使用；

设备及配件（如测量口径）若被儿童误食，可能导致窒息等危险，需将设备放在儿童接触不到的地方；

请勿将设备放置于热源、明火旁或高温环境中，避免电池鼓包、设备元器件损坏。

3、设备操作

3.1 设备校准

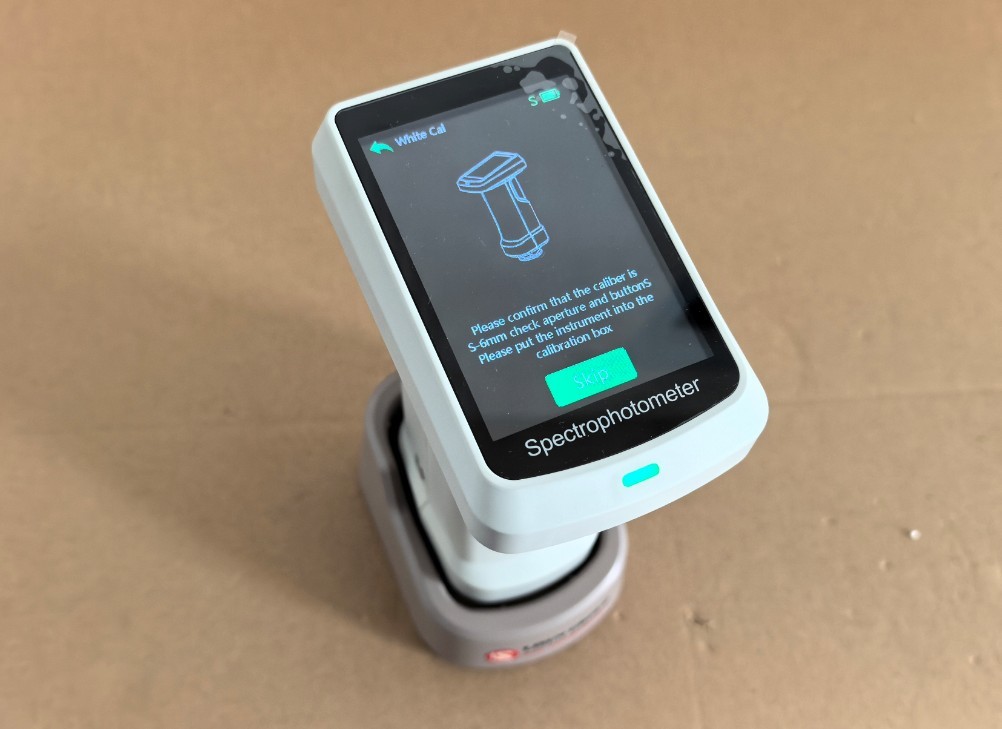

设备第一次使用，或者闲置超8小时，需要重新校准。开机前将设备置于校准白板底座上，开机后设备自动运行白校准。

图3

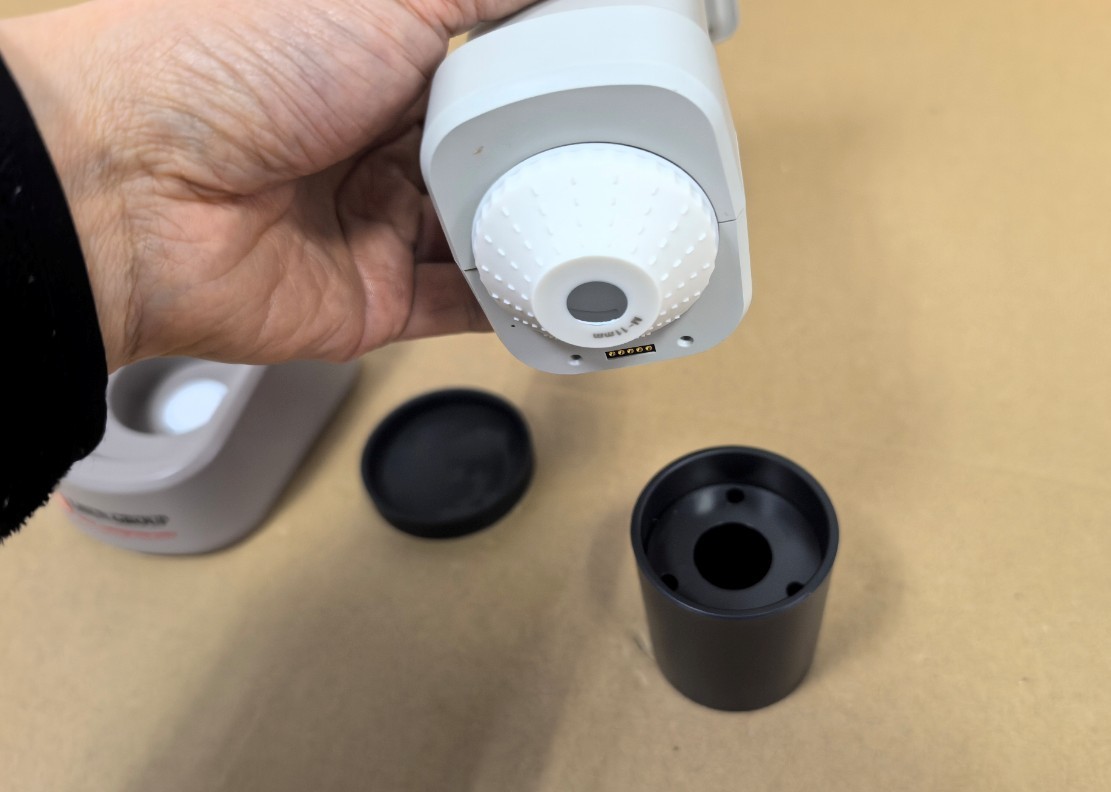

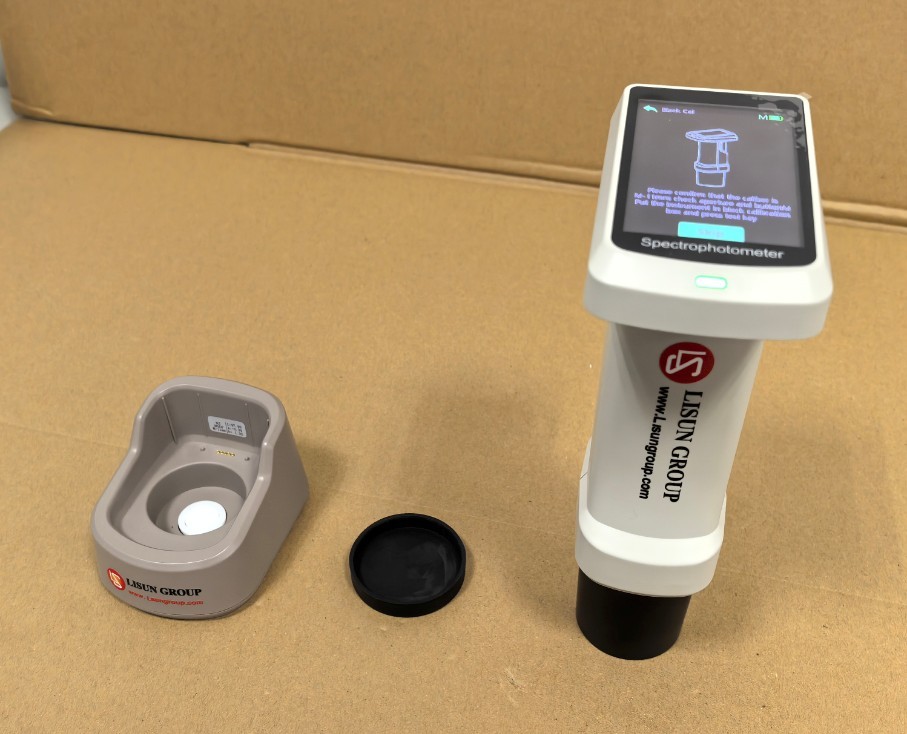

白校准完成后，自动进入黑校准界面。根据触摸屏提示内容，将黑校准盒放于测量口径下。

图4

图5

然后短按设备按键完成黑校准。设备自动进入测量界面。

注：更换不同尺寸的测量口径后，需要参考3.4.3.3主动运行白校准和黑校准后再进行测量。

3.2 颜色测量

3.2.1 颜色测量步骤

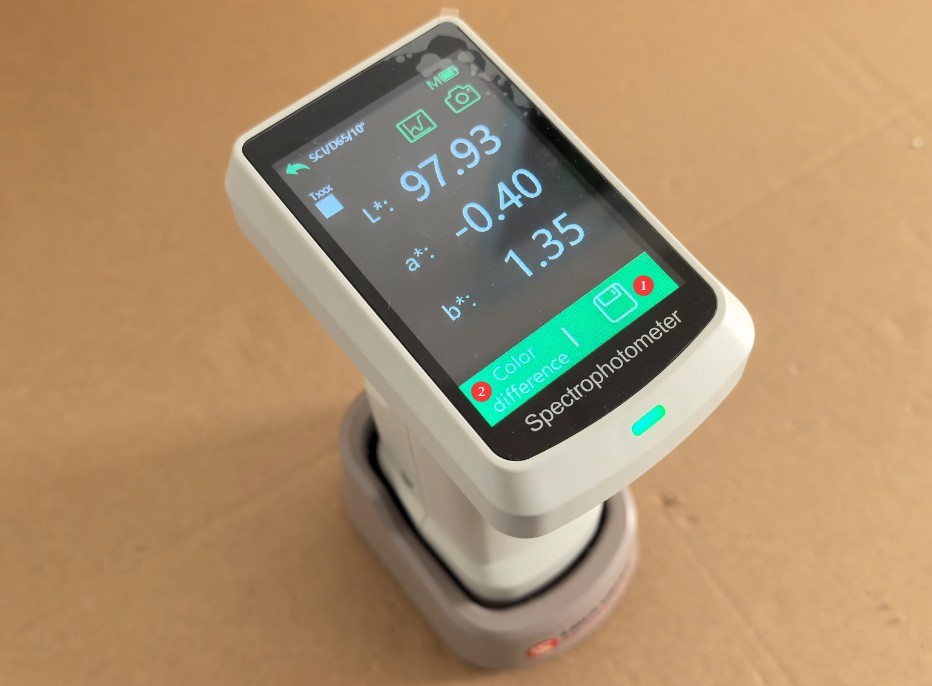

短按一次设备按键，即可完成一次颜色测量。设备默认显示参数为CIE-Lab。您可以先测量一下校准白板。

图6

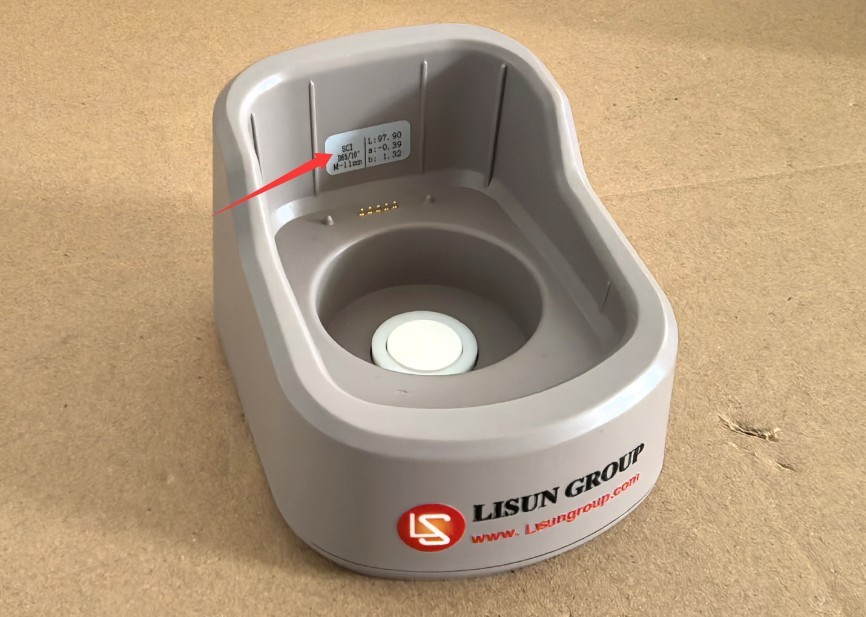

与校准白板底座上所标注参数一致，则说明设备测试结果准确。

图7

注：底座上标有测量校准白板所需要的测量口径，以及其CIE-Lab值。

3.2.2 其它功能

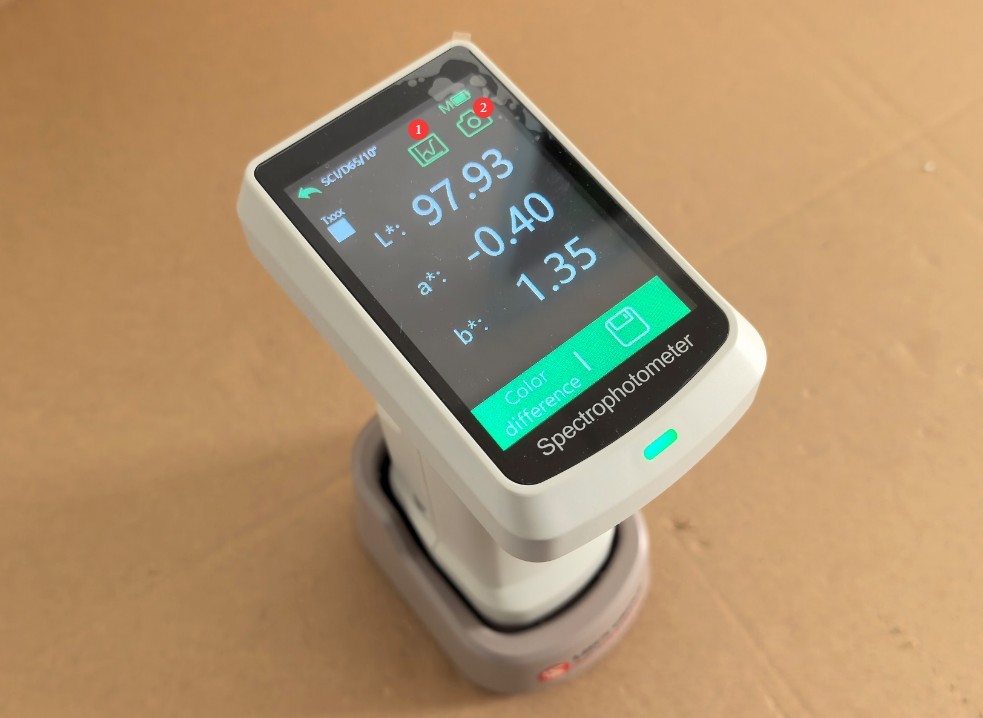

图8

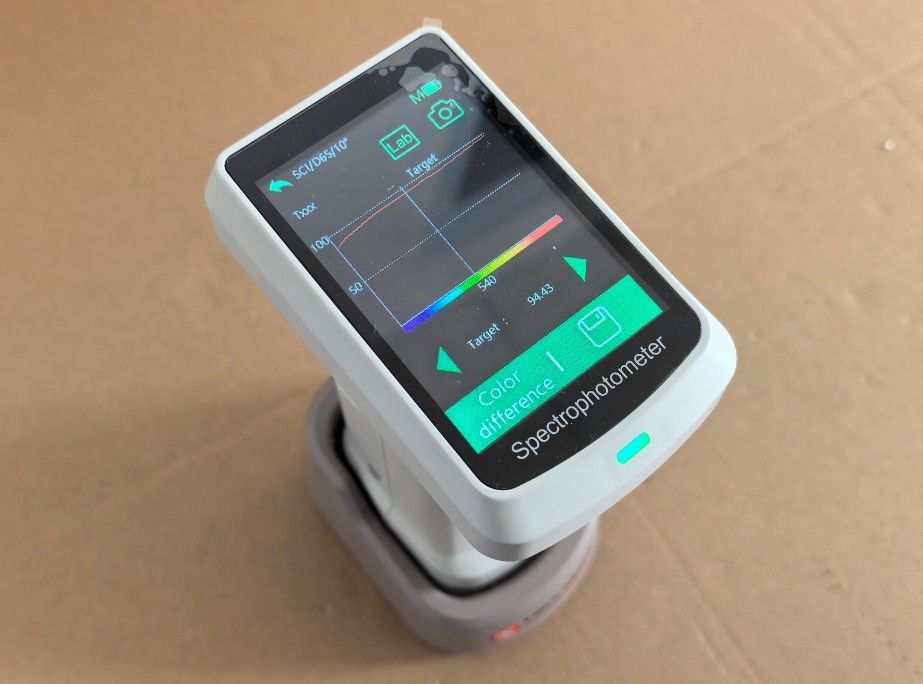

点击光谱图功能。

图9

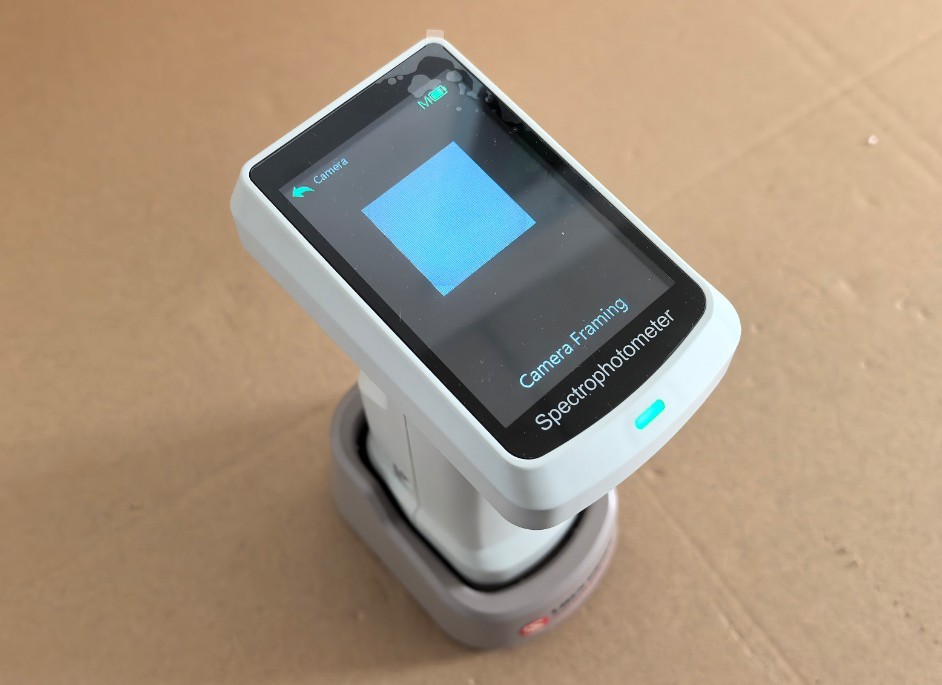

点击摄像头功能，可确认样品是否放置在测量口径范围。

图10

3.3 色差测量步骤

3.3.1 先测量标样

测量标样步骤和颜色测量步骤相同。

3.3.2 再测量色差

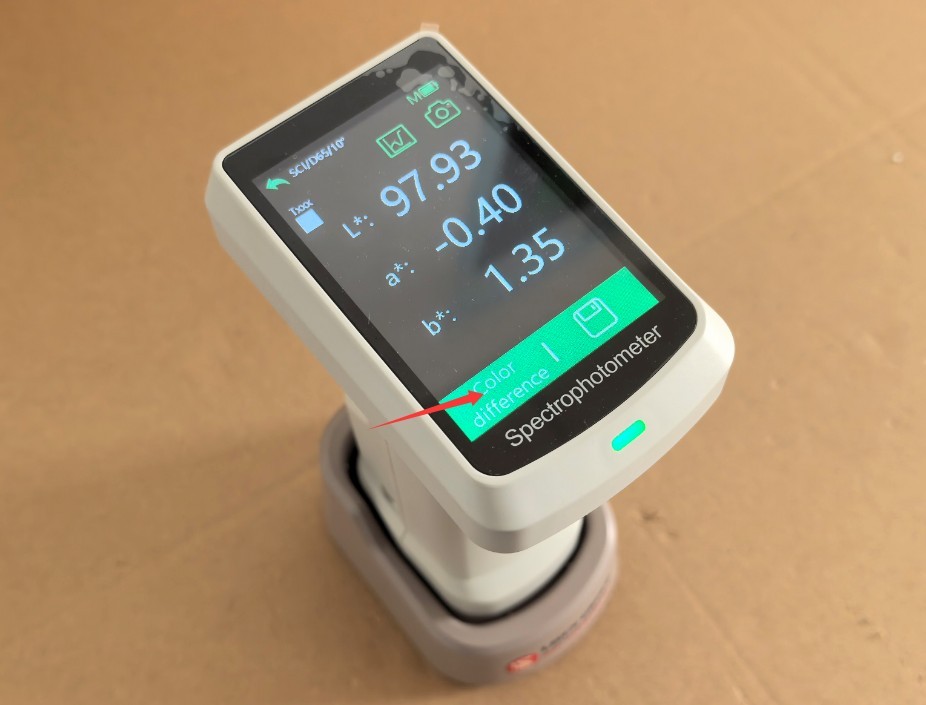

点击进入色差测量界面。

图11

然后将测量口径放置于样品表面，短按设备按键，即可进行色差测量。触摸屏界面显示样品测量结果，以及样品与标样的色差测量结果。

图12

3.4 其它功能界面介绍

3.4.1 功能界面预览

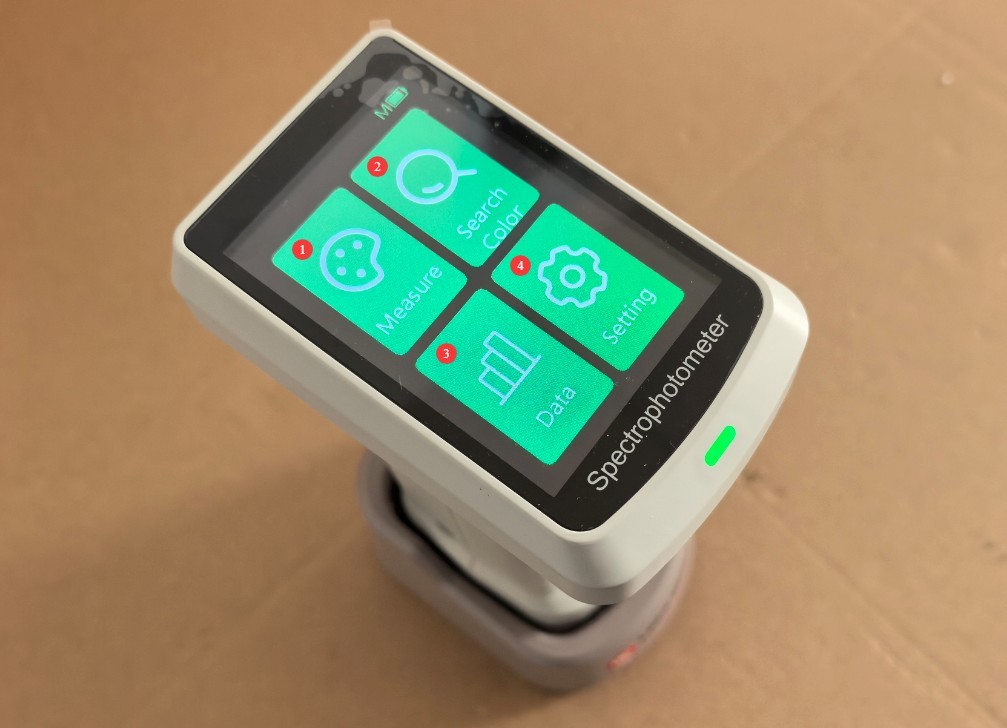

点击可进入设备所有功能导航界面。

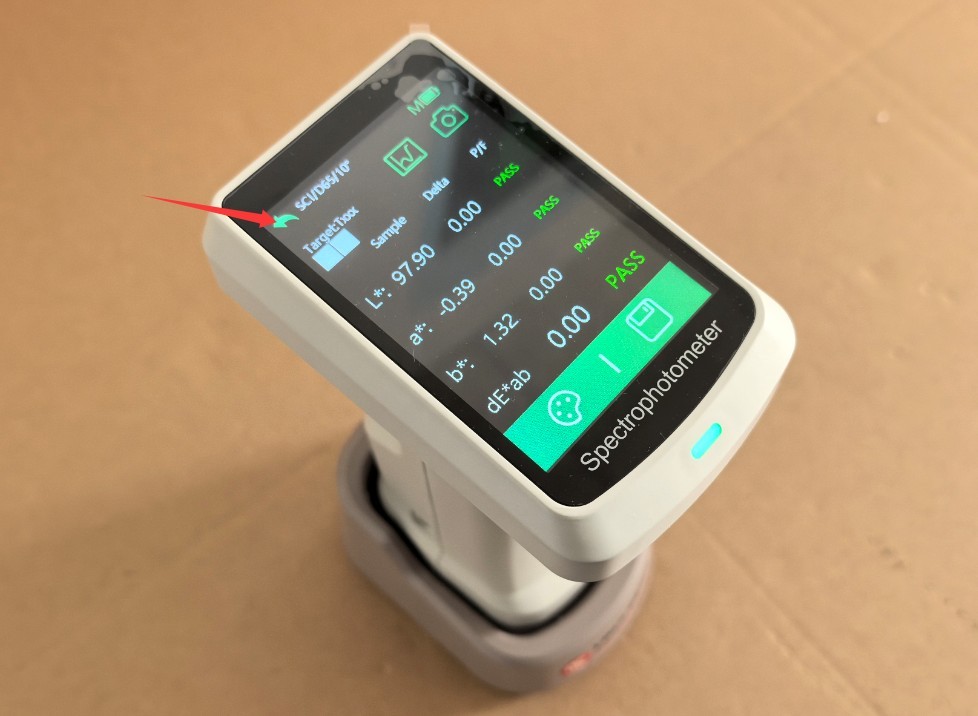

图13

图14

3.4.2 查看所保存的色卡

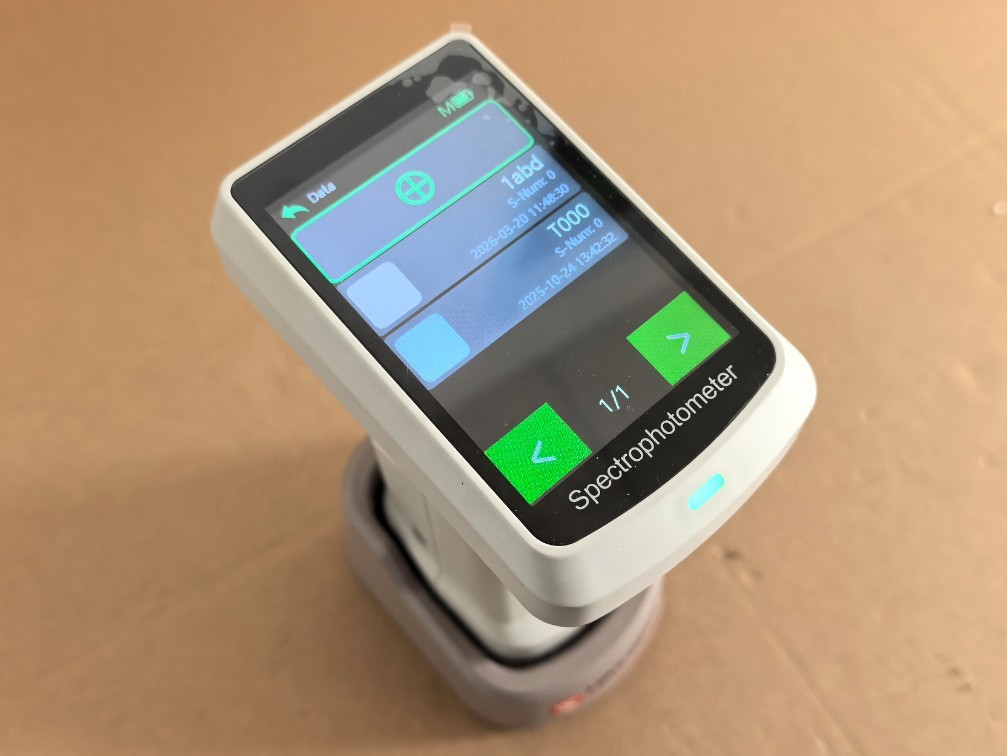

可点击选择之前所保存的色卡。

图15

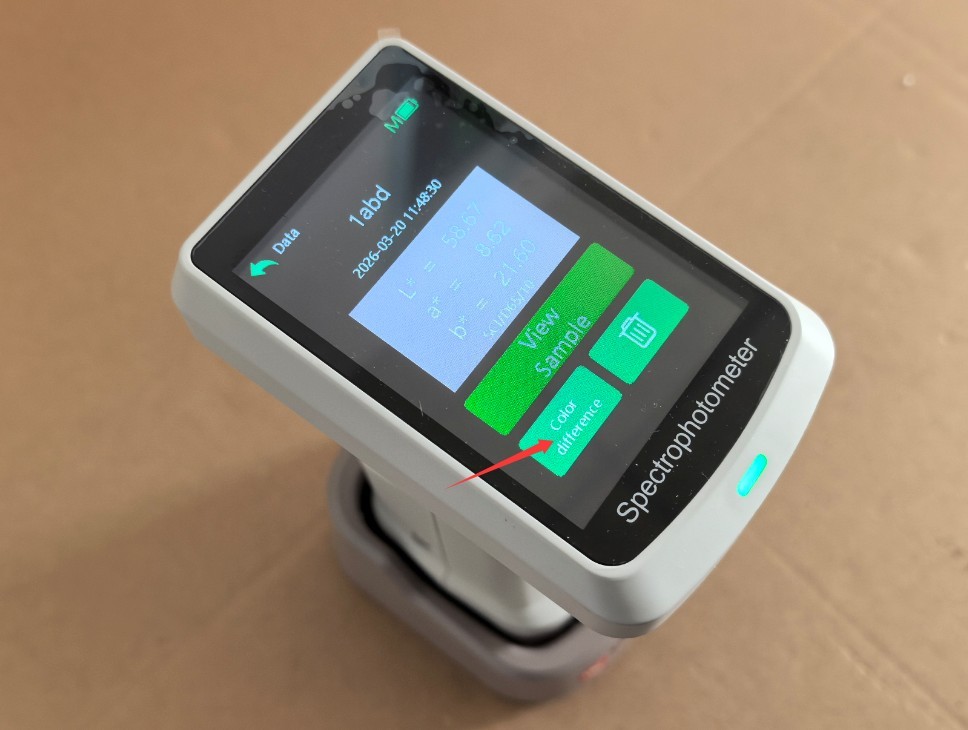

点击即可以当前色卡为标样，进行色差测量。

图16

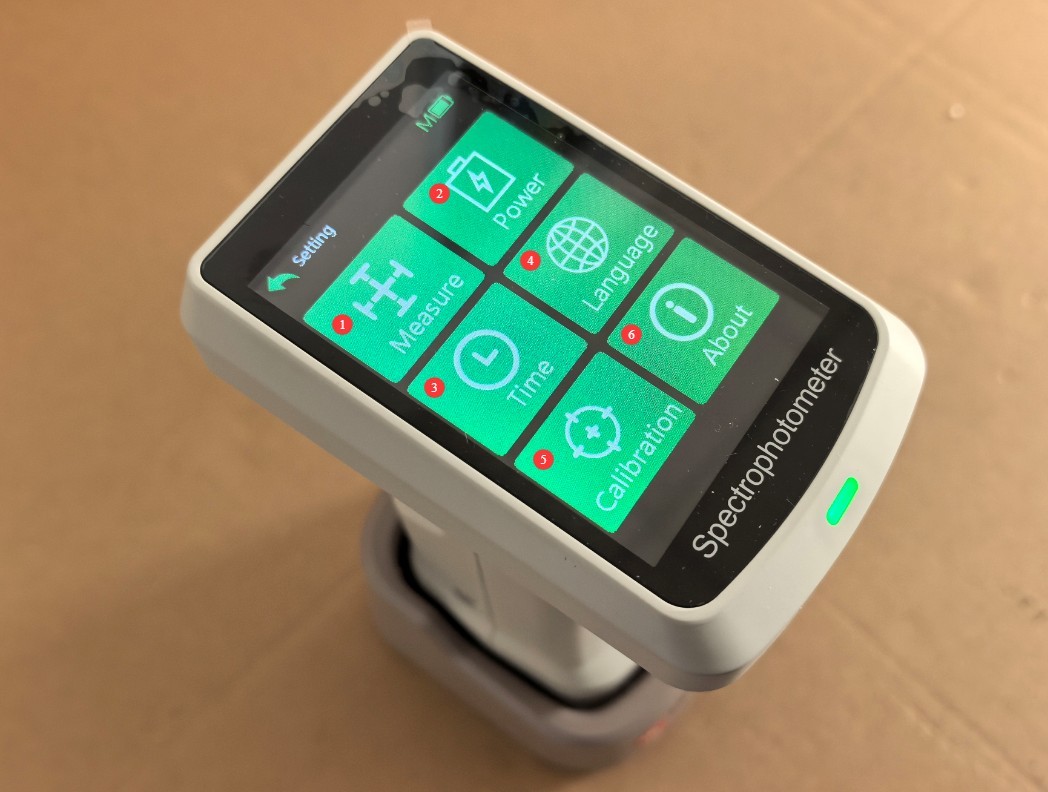

3.4.3 参数设置界面

图17

3.4.3.1 测量参数设置

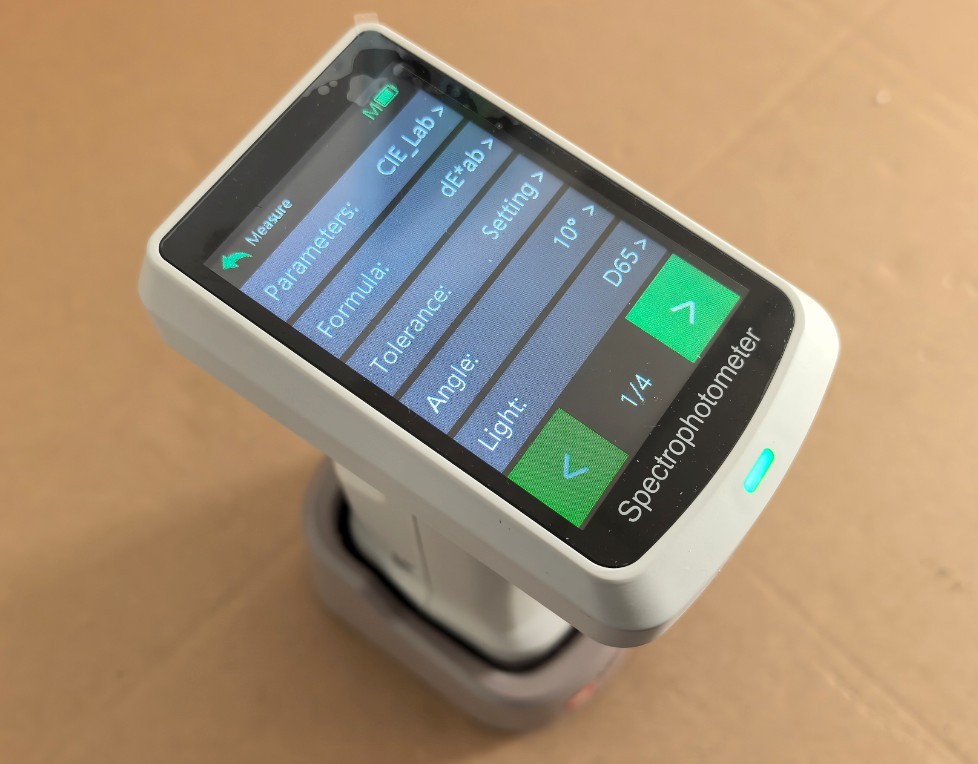

可设置所需要测量的参数及修改测量设置。

图18

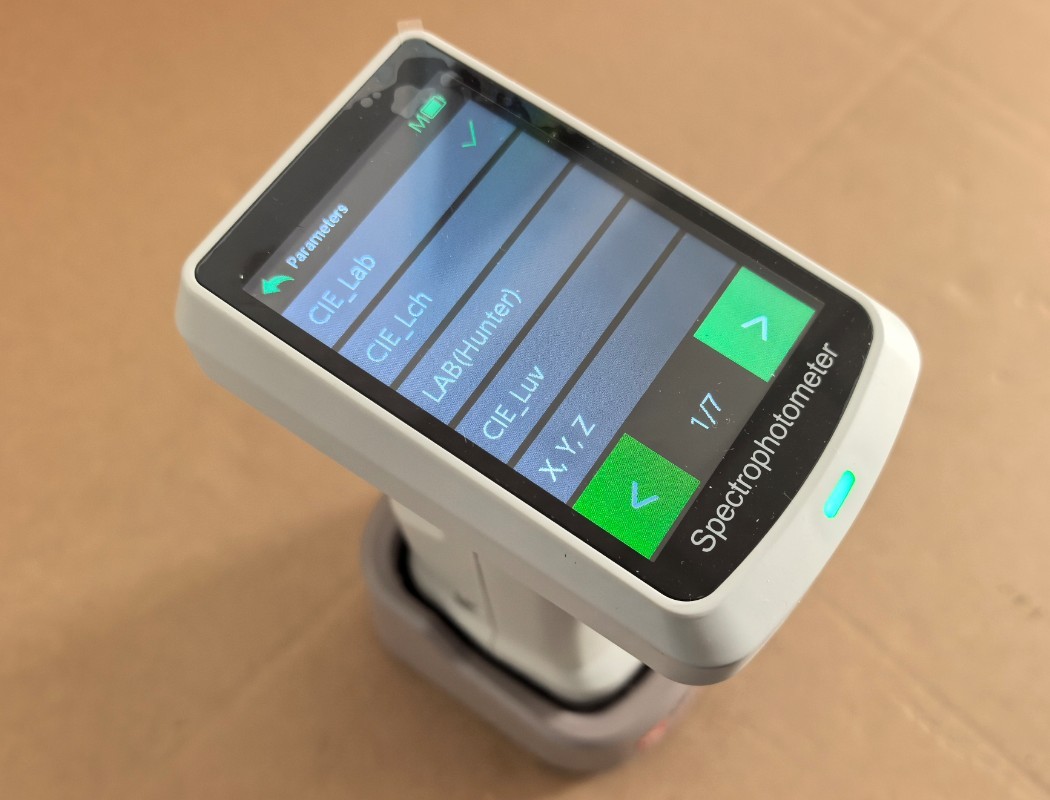

HSCD-860可测量几十种参数，默认测量参数为CIE-Lab。

图19

注：修改过测量参数后，请参考3.4.3.3重新运行一次校准。

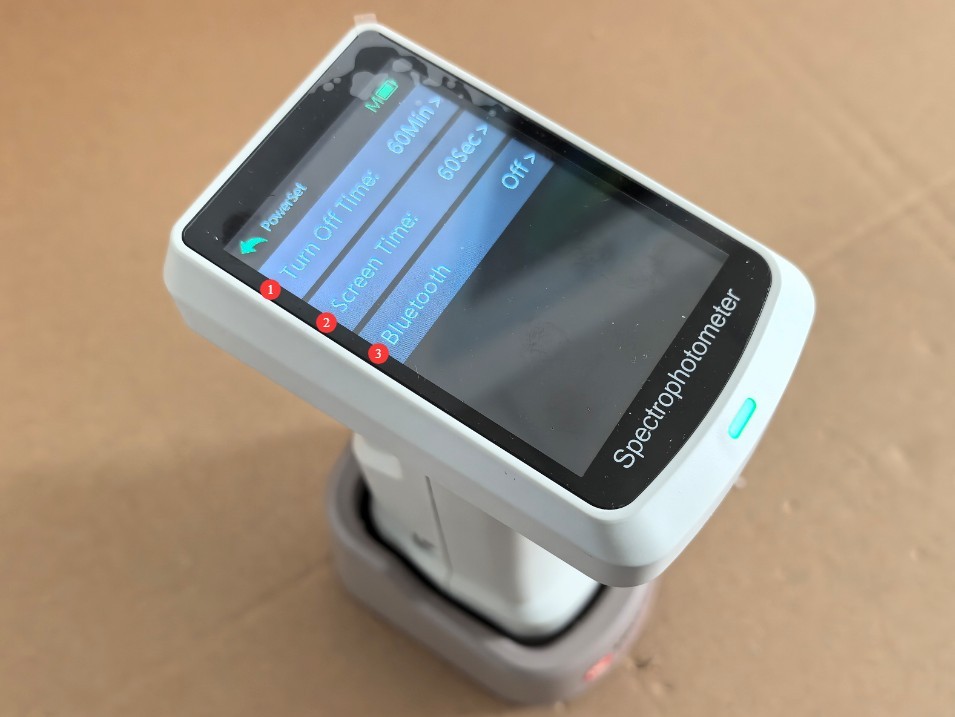

3.4.3.2 电源参数设置

图20

3.4.3.3 校准

需要将设备放置在校准白板底座上，然后点击进入校准界面，设备自动运行白校准，然后参考3.1运行黑校准。

4、APP操作

4.1 联机

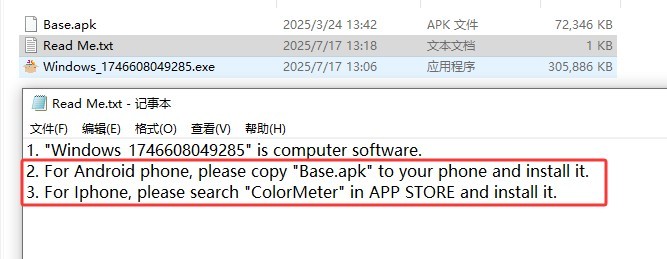

根据如下提示，安装APP至手机。

图21

参考3.4.3.2将HSCD-860蓝牙功能开启。

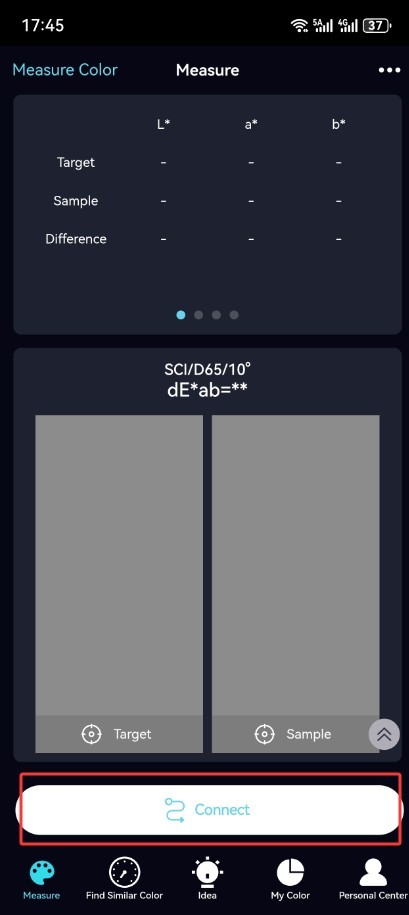

进入APP界面，点击连接。

图22

4.2 校准

若APP提示需要校准，根据提示进行白校准和黑校准。

4.3 测量步骤

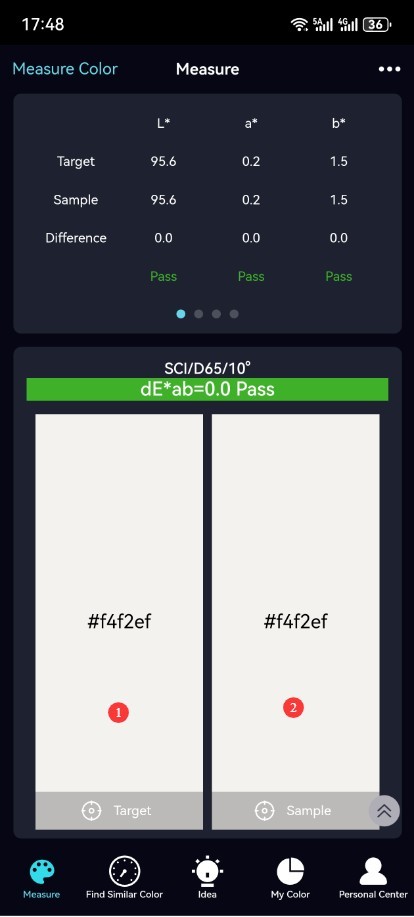

4.3.1 颜色测量和色差测量

图23

5、软件操作

5.1 联机和校准

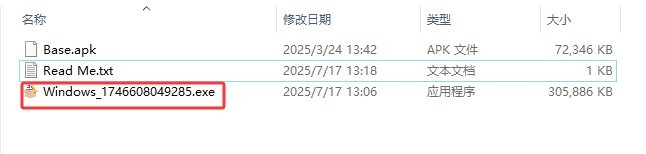

参考1.3，使用专用USB线将HSCD-860连接至电脑，开机。将如下软件安装至电脑。

图24

图25

若软件提示需要校准，根据提示进行白校准和黑校准。。

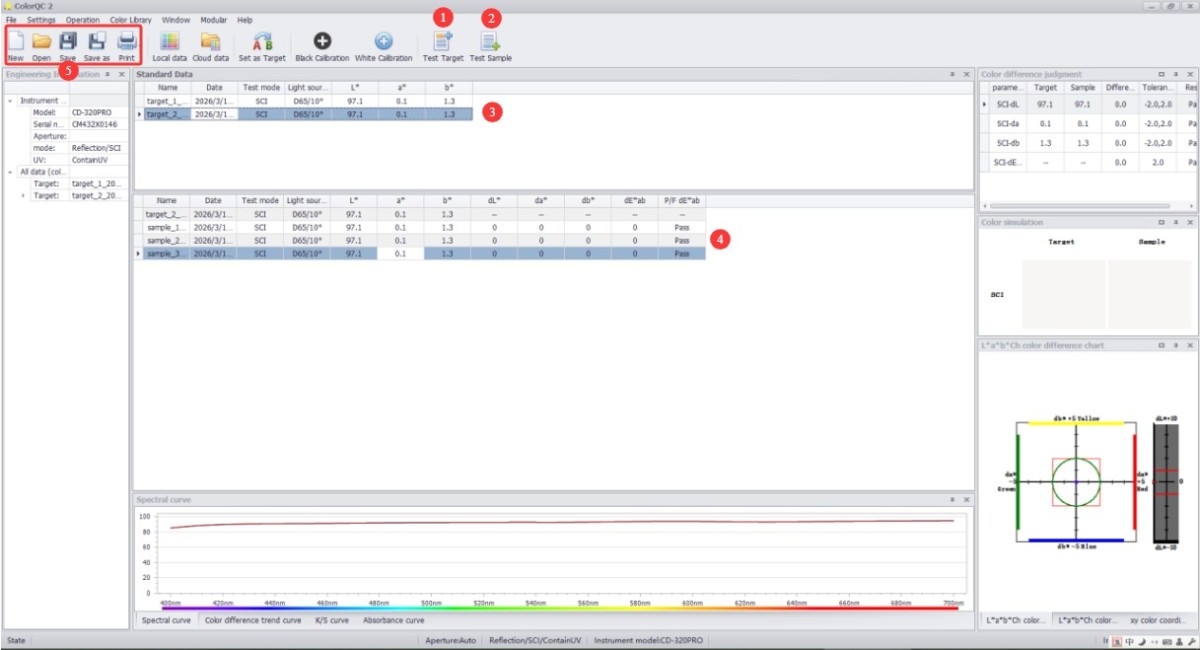

5.2 软件操作

图26

6、设备日常维护与保养

6.1 清洁保养

6.1.1 机身与显示屏清洁

机身表面：用干净的软布擦拭机身灰尘、污渍，若有顽固污渍，可蘸少量清水轻轻擦拭，禁止使用洗涤剂等腐蚀性液体；

显示屏：用专用屏幕擦拭布轻轻擦拭，避免划伤屏幕，禁止用手指直接触摸显示屏，若屏幕进灰，用无尘毛刷轻轻扫去。

6.1.2 校准板清洁

校准板为标准配件，表面磨损、污渍将影响校准精度：用无尘擦拭布轻轻擦拭校准板表面；若校准板表面有顽固污渍，及时联系售后更换，禁止自行打磨、修复校准板。

6.2 电池保养

6.2.1 充电保养

使用设备标配USB连接线；充电时避免设备处于高温环境，充电完成后及时拔下充电线，避免过充；电池电量低于15%时及时充电，避免锂电池深度放电，影响电池使用寿命。

6.2.2 电池使用寿命维护

设备内置锂电池为可充放电电池，正常使用下单次充电可连续测量10000次；

长期不使用设备时，需保证电池电量在50%-80%之间，每3个月补充一次电，将电池电量恢复至50%-80%之间，防止电池亏电、鼓包；

若电池出现鼓包、漏液、续航大幅下降等情况，立即停止使用，联系我们检修。
