高频可调基准镇流器

尊敬的用户：感谢您选择了HCS-109A高频可调基准镇流器。该仪器由LISUN上海力汕开发，符合UL 1993标准最新技术协议。采用恒流供电方式，替代原来的恒压供电方式，作为Type A 类灯管（T8）测试使用的25KHz 高频恒流源（电子式）基准镇流器。用于LED替换灯管制造业和(UL)直接替换荧光灯管的LED灯管 Type A 类灯管的输入测试、温升测试、漏电流测试、谐波的失真测试，是LED 灯和 驱动的非正常的测试检测专用仪器。其应用涉及灯管设计、工艺过程控制、品质管理、分析试验以及LED替换灯管Type A设计等多种领域。HCS-109A LED高频可调基准镇流器也可以和光电测量设备组合，对LED灯管进行各种标准的检测。

1. 面板布置

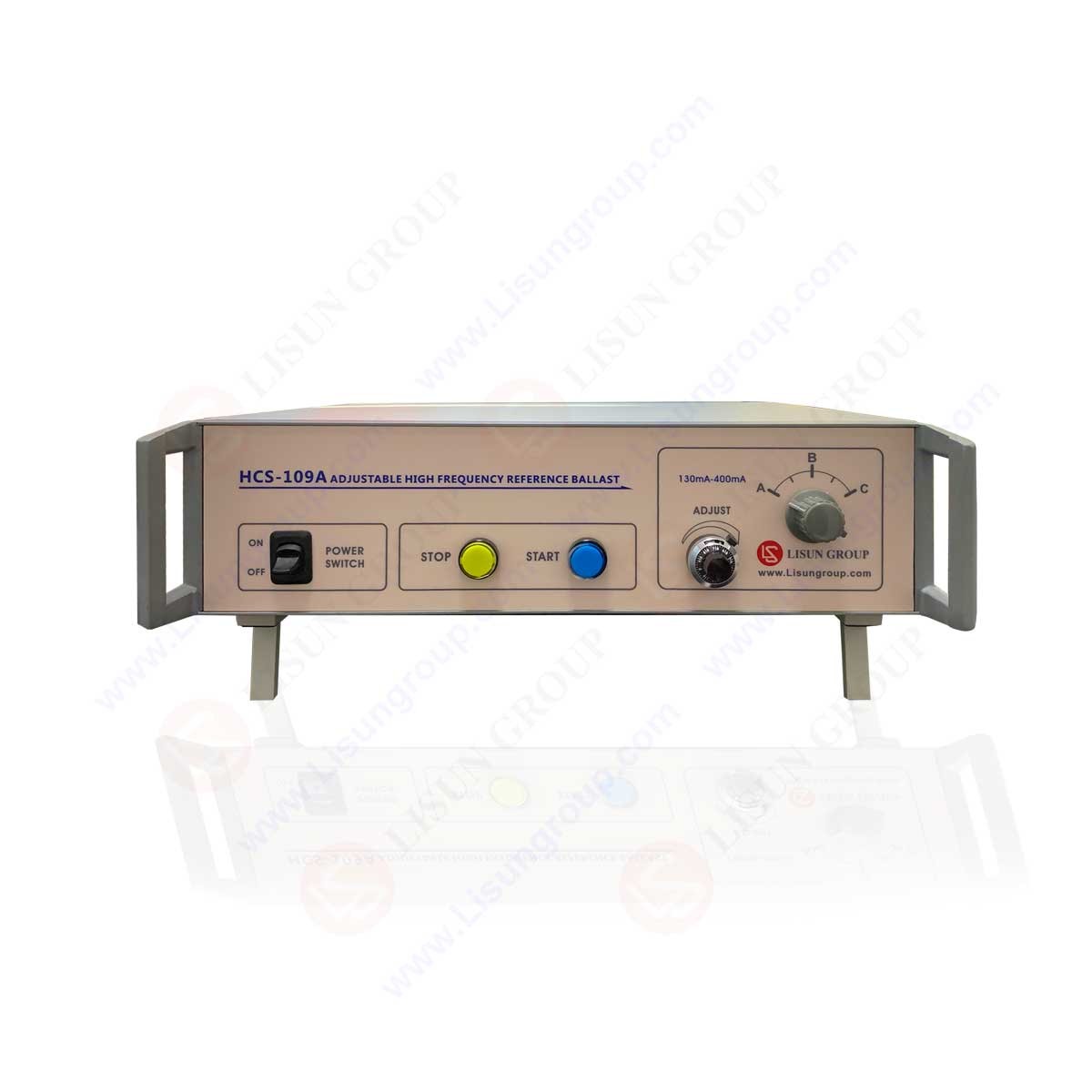

HCS-109A 高频可调基准镇流器 前面板示意图电源开关停止按钮启动按钮灯电流微调电流范围档位切换钮

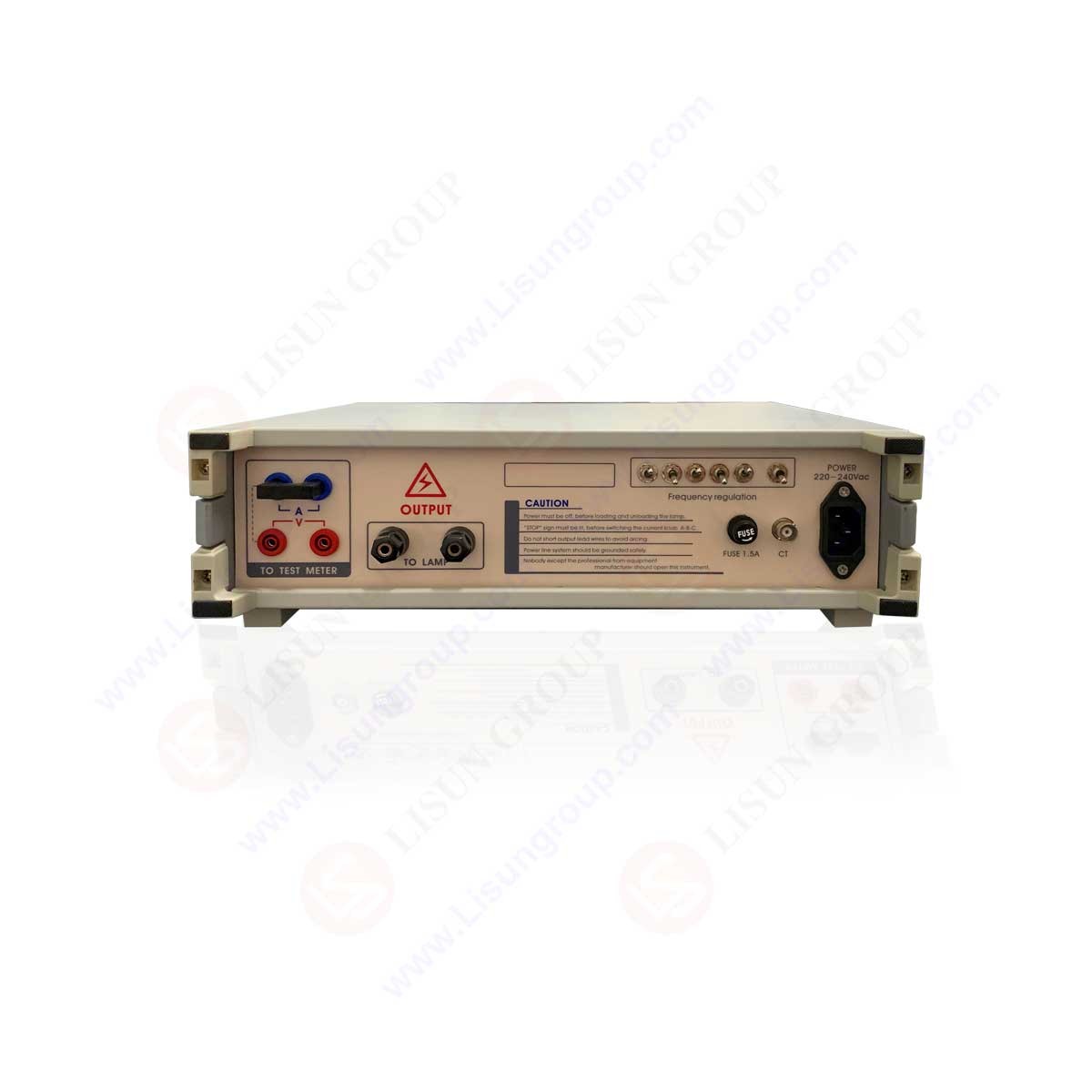

电源插座HCS-109A 高频可调基准镇流器后面板示意图外接仪表端口被测灯管接口电源侧保险丝座频率调整灯电流检测

2. 外接仪器连接图

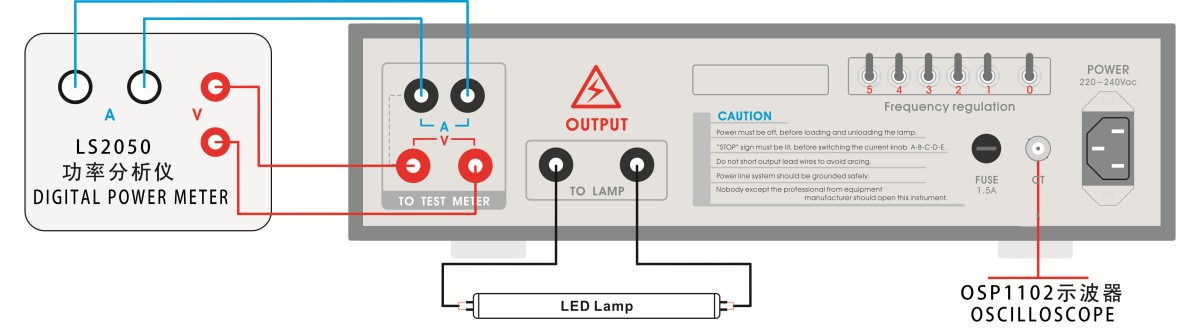

测试连线一：可以配合LISUN的LS2050高精度数字电参数测量仪和OSP1102数字示波器

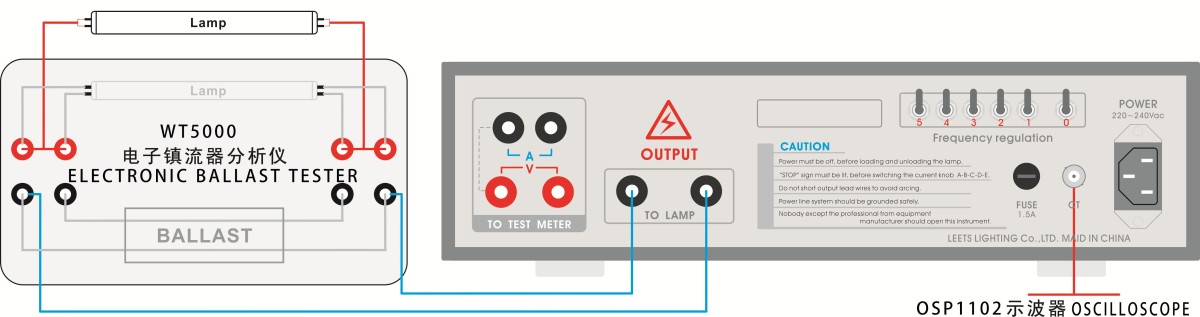

测试连线二：可以配合LISUN的WT5000电子镇流器测试仪和OSP1102数字示波器

3. 操作步骤

1. 连接测量系统

把HCS-109A 高频基准镇流器与LS2050高精度数字电参数测量仪连接。恒流源的输出端( OUTPUT )直接与被测LED灯管连接，确认灯管端口正确连接并接触良好后，注意连接导线不要超过3米，并注意导线的耐电压指标。 把电参数测量仪调整到合适的工作界面，用于监测电流、频率调整，以测试读值。

2．确认电源

HCS-109A适用于200Vac~240Vac供电系统。请注意电源应有接地端，并良好接地。

3．确认被测灯管测试参数

从标准文件中查阅将测量灯管的灯电流工作范围，并将恒流源档位开关置于相应的位置。

4．开启测量系统

把仪器电源开关置于ON，仪器面板上STOP按钮亮，仪器此时处于待机状态。打开系统的其他外接仪器，并确认工作正常。将面板上START按钮按下，此时被测灯管应瞬时被触发点亮。

5．测量与读数

灯点亮后，旋转ADJUST钮，根据电参数测量仪显示的电流读数，把灯电流调整到标准规定值附近，使用频率调整开关（0），根据高电参数测量仪显示的频率读数，把频率初步调整到25KHz左右，再使用频率调整开关（1~5）进行细调，使频率调整到25KHz正负百分之二之内。被点亮的灯管经过约10分钟左右的稳定后，重复上述步骤，再作一次灯管电流校正和频率调整( 各种类别灯管，在不同的周围温度下，稳定时间不同 )。在额定灯电流值和25KHz频率确定后，稳定一定时间后，在电参数测量仪上读取灯管相关测试数值，依据标准要求对该灯管在高频状态的特性进行评估。

6．更换灯管和结束测量

每次测量完毕后，按STOP钮，使仪器停止工作，此时后面板上的OUTPUT端无电压输出，操作人员可以取下被测灯管。如需更换样品继续测试，按上述第1项要求连接样品灯管，在确认灯管端口正确连接并且接触良好后，便可进行上述第4项以后各项操作。如果结束测量，则应该先按STOP钮后，再关闭仪器的电源开关。

7．误操作保护

为防止操作人员带电误操作或外部导线接触不良而引起接触电弧，仪器内的电弧保护器会使仪器停止工作（STOP按钮亮）。请确认导线接触牢靠后再次按下START按钮启动仪器进行测量。

4. 注意事项

1. 在每一次被测样品更换之后，由于负载特性发生了变化，需要手动调整灯管电流和工作频率到合适位置。

2. 在确认电源开关断开或仪器停止工作后，方可取下被测灯管。

3. 仪器与被测灯管间请勿用双行并线或金属屏蔽线，以免引起输出高压的变化。

4. 确认STOP钮亮后，才能进行档位切换。勿用档位切换开关代替停机操作。

5. 仪器供电系统应具有良好安全接地。

6. 机箱后输出端口间、灯管端导线禁止短路。避免因短路引起强烈电弧，损坏仪器或被测灯管。

7. 选用电参数测量仪时，注意其高频工作允许范围(最大到100kHz)。应选用国内外优质仪器例如上海力汕LS2050以确保准确度。

8. 设备内部有高电压部件。非厂方专业人员，请勿擅自打开仪器进行修理。
