插销试验装置

1、设备基础认知

1.1 应用范围

GNGPL-3632 插销试验装置是专门用于检测英式 13A 插头插销机械强度的专用检测设备，通过对插头插销施加规定的静压力，验证插销是否具备足够的强度以承受正常使用中的应力，确保插头产品符合安全使用要求。

1.2 适用执行标准

本设备严格按照 BS 1363-1:2023《13A 插头、插座、适配器和连接装置 第 1 部分：可重接和不可重接带保险丝插头规范》 第 13.9.4 条款及 Figure 32a、Figure 32b 的要求设计制造，完全满足标准中对实心插销、非实心插销的强度测试要求。

1.3 工作原理

1.3.1 力学测试原理

设备采用砧座加压式测试原理，通过固定砧座支撑被测插销的一侧，由移动砧座从另一侧对插销施加垂直于插销主轴平面的压力，通过控制施力大小、加载速率和作用次数，考核插销在规定应力作用下的变形量和结构完整性。

1.3.2 标准符合性原理

设备的砧座尺寸、形状、间隙及对中方式均严格依照 BS 1363-1:2023 Figure 32b 的规定加工，固定砧座与移动砧座的配合间隙、圆角半径、工作面宽度等关键尺寸均控制在标准公差范围内，确保测试结果与标准要求具有一致性和可追溯性。

1.4 电子文档下载

电子版使用说明书、校准证书、质保卡等的下载链接，我们在出货时已通过邮件形式发送，请及时下载。如未收到邮件，可主动联系我方重新获取下载链接。

2、安全使用注意事项

2.1 用电安全

连接电源线前，确认供电电压在AC 220V±10%，频率50Hz/60Hz；必须使用带保护接地的三孔插座，保护接地电阻≤4Ω，严禁切断或拔除保护接地线，否则有触电风险。

2.2 环境安全

环境温度：15℃~35℃；相对湿度：≤80% RH，无凝露；放置台面：水平稳固，振动小；无强电磁干扰；禁止在阳光直射、粉尘过多的环境中使用；禁止在易燃易爆腐蚀性气体环境中操作；设备周围应预留至少 200 mm 的操作与散热空间。

2.3 操作安全

加载过程中严禁将手或其他物体伸入砧座工作区域，防止夹伤；安装插头试样时须确保夹持牢固，防止试验过程中试样飞出；严禁对砧座进行敲击、打磨或自行修改尺寸，以免影响测试精度；设备移动或搬运时应保持水平，避免剧烈振动和碰撞；传动丝杠及导轨不得有异物卡滞，定期检查运行顺畅性。

3、设备介绍

3.1 标准图

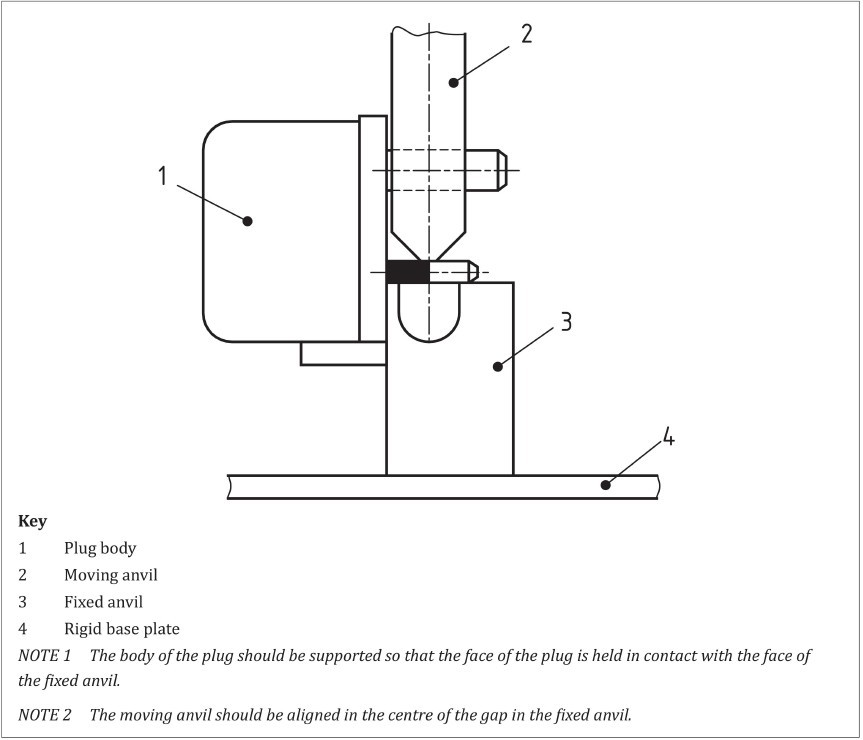

3.1.1 插销测试示意图

见图3-1（取自BS 1363-1:2023 Figure 32a）。

图3-1

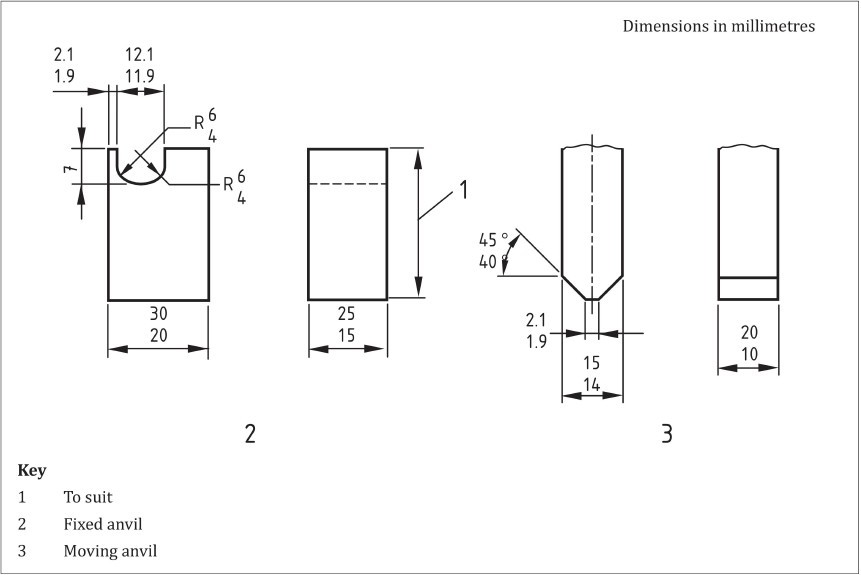

3.1.2 定砧和动砧示意图

见图3-2（取自BS 1363-1:2023 Figure 32b）。

图3-2

3.2 实物图

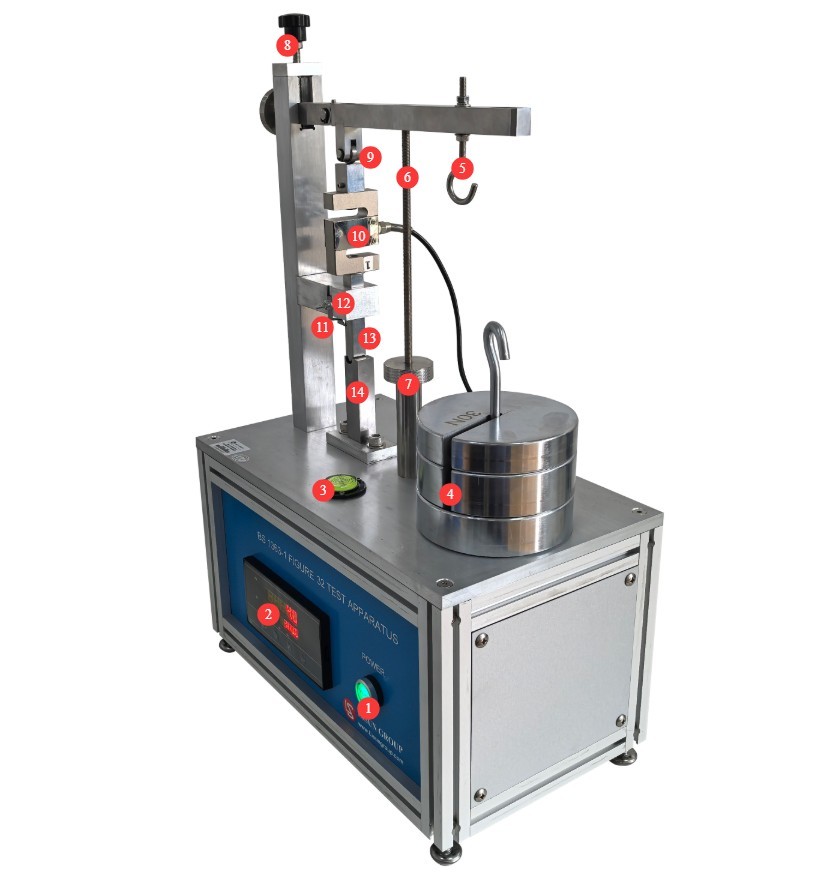

3.2.1 设备整体外观

见图3-3。

编号	说明
①	电源开关
②	当前试验力值显示屏
③	气泡水平仪，以确保设备处于水平状态
④	砝码
⑤	砝码悬挂处，位置可调，以使用杠杆原理产生不同试验力值
⑥	升降丝杆，非试验时可使用固定于丝杆上的螺丝抬起杠杆
⑦	手旋螺丝，控制丝杆升降
⑧	控制杠杆升降，以保证施力点垂直向下施力
⑨	施力点
⑩	力值传感器
⑪	插头本体支撑，以保证插头稳固安装
⑫	动砧固定螺丝
⑬	动砧，对应Figure 32b序号3
⑭	定砧，对应Figure 32b序号2

图3-3

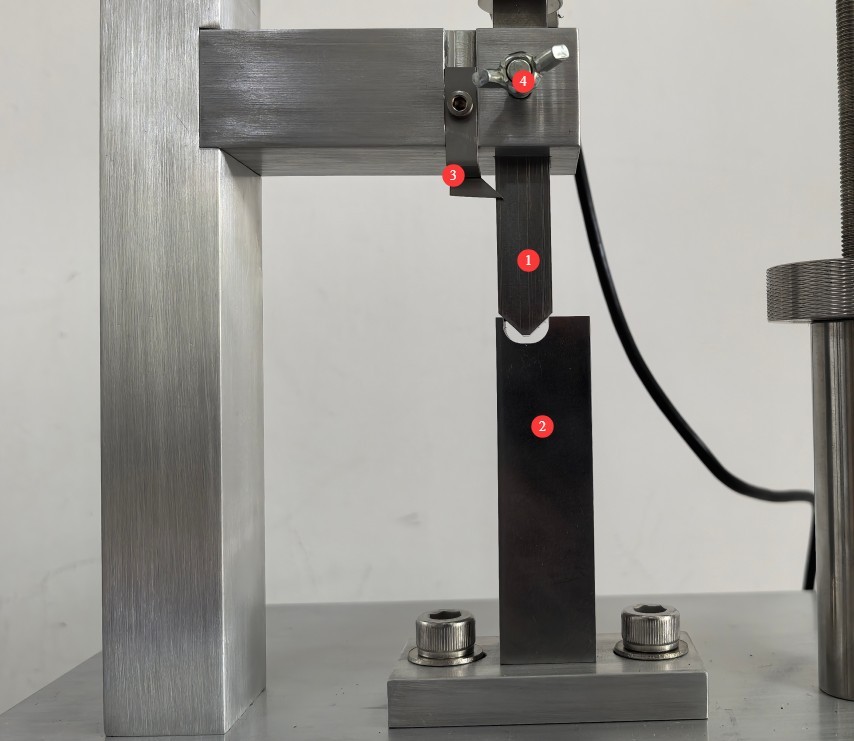

3.2.2 定砧和动砧细节图

见图3-4。

编号	说明
①	动砧，对应Figure 32b序号3
②	定砧，对应Figure 32b序号2
③	插头本体支撑，以保证插头稳固安装
④	动砧固定螺丝

图3-4

4、插销试验操作

4.1 力值校零

升起丝杆，将杠杆抬起，确认当前试验力值是否显示0，若有力值显示，则点击显示屏CLEAR将当前力值清零。

4.2 试样安装

参考Figure 32a安装试样。

将被测插头插销水平放置在固定砧座的槽口上，插销接触面处于水平面内；调整插头支撑，使插头端面紧贴固定砧座端面，插销长轴方向与槽口垂直；确认插销稳定放置，不会自行滑动或倾翻。

4.3 力值调试

将动砧固定螺丝拧松，使动砧接触试样插销，然后将动砧固定螺丝锁紧，以避免非试验时力值传导至试样插销，然后将杠杆放下。使用不同砝码，及不同悬挂位置，将显示屏所显示力值调试至所需力值，需确保杠杆水平。

4.4 试验过程

将动砧固定螺丝拧松，动砧力值传导至试样插销，试验时长达到标准要求时长后，手动移除砝码，将动砧上移，并取出试样。

4.5 结果判定

目视检查插销是否有断裂、明显变形；使用 Figure 5 规定的量规按 13.2.1 方法检查插头，是否能正常通过；三个极位全部合格则该项试验判定为通过。

5、设备日常维护与保养

5.1 每日停机后维护

5.1.1 设备复位

使用丝杆将杠杆升起，避免非试验时施力。将动砧使用动砧固定螺丝固定在离开定砧的位置，避免碰撞挤压变形。

5.1.2 设备清洁检查

每日试验结束清理设备表面粉尘、试样碎屑，保持夹具、滑轨干净无杂物；用专用屏幕擦拭布清洁触摸屏；检查挂钩无松动变形。

5.2 每周定期保养

对设备杠杆及杠杆转轴、动砧滑轨、丝杆涂抹少量中性润滑油脂，保证运行顺畅无卡顿。

5.3 长期停机存放保养

设备断电、维护保养完成后，砧座工作面可涂抹少量防锈油，整机套上防尘罩，放置干燥通风库房；砝码涂抹防锈油，单独收纳；每月通电30分钟，防止元件受潮损坏。

5.4 校准周期要求

为确保设备测量精度与使用可靠性，建议定期送至具备相应资质的第三方计量机构进行校准。推荐校准周期为12个月。具体校准周期可由用户根据使用频次、环境条件及质量体系要求自行确定。

6、常见故障排查与处理

故障现象	可能原因	处理方法
力值0点飘移	力值未清零	参考4.1，将力值清零后重试
力值异常	动砧卡顿	确保完全拧松动砧固定螺丝，动砧滑轨足够润滑
