灯头灯座量规

1. 技术标准

GB 1483-2008

IEC 60061-3:2007

2. 使用时注意事项

使用时请轻拿轻放，勿对量规施加冲击力，防止变曲变形。测试时须严格按照标准规范要求进行测试。不要用量规去检验表面粗糙和不清洁的灯头灯座样品。

3. 名称型号

名称	编号	示图
G5通规	7006-46A-3	图1
G5通止规	7006-46-3	图2

4. 使用方法

（1）通规7006-46A-3（图1）

目 的：检测G5灯头插针的长度，外径和成品灯泡上G5灯头插针(包括止档)的互换性。

使用方法：a)将成品灯泡上G5灯头插针应该能顺利地从量规的O面完全插入量规且灯头的 面与量规面接触。

b) 按上面步骤完全插入量规后，插针的末端应该与X面共面或超过X面,，但不 能超出Y面。

c) 每个单针应该能从面O顺利插入e1孔直到灯头的面与量规的面相接触。

（2）通止规7006-46-3（图2）

目 的：检测G5灯头插针的长度，外径和末装配灯泡上G5灯头插针的互换性。

使用方法：a)将灯头插针应该能顺利地从量规的O面完全地插入量规，且灯头的面与量规面接触。

b) 按上面步骤完全插入量规后，插针的末端应该与X面共面或超过X面,。

c) 每个单针应该能顺利插入e2孔直到插针的止档与量规的面相接触，但是不能插入e1孔。

d) 单针的止档应该能顺利地从量规O面插入b孔直到灯头面与量规的面相接触。

5. 示意图

注：以下图形仅为示意图，只做说明用。

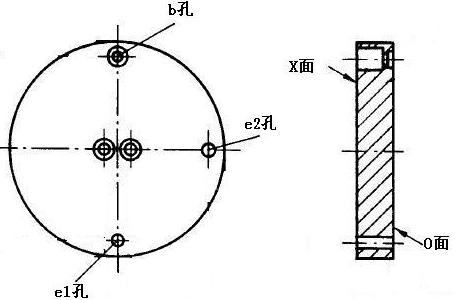

图一 图二
