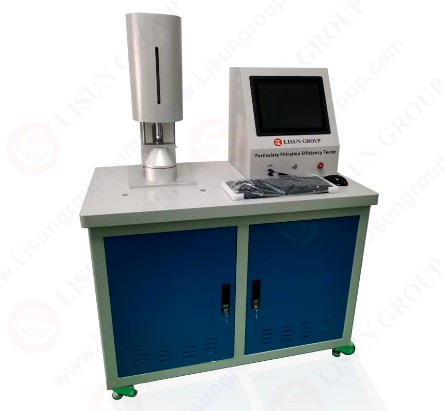

一 、设备简介

仪器概述:

颗粒物过滤效率仪用于日常防护型口罩、呼吸防护用品自吸过滤式呼吸器等对颗粒物过滤效率的测试以及测定普通类织物和喷绒布等对于恒定流量的气流的阻碍性能。适用于医疗器械检验中心、安全防护检验中心、劳动防护检验中心、药品检验中心、疾病预防控制中心、纺织品检测中心、医院、口罩及熔喷布生产企业等。

适用标准:

• 参照GB32610-2016《日常防护型口罩技术规范》和GB2626-2019《呼吸防护用品自吸过滤式防颗粒物呼吸器》标准设计制造。同时还参照了国际同类设备先进的设计理念(如美国TSI公司),但又适合国内相关行业的测试现状。

• GB 2626-2019呼吸防护用品自吸过滤式防颗粒物呼吸器。

• GB/T 32610-2016日常防护型口罩技术规范。

• GB 24539-2009防护服装化学防护服通用技术要求。

技术参数：

1、过滤效率检测流量计范围:(10～100) L/min,精度2%。

2、过滤效率检测范围:(0.001～99.999）%。

3、过滤效率采样频率：1-60次/min可任意设置。

4、过滤效率颗粒物浓度：（0.001-200）mg/m³。

5、差压传感器量程：0～1000Pa。

6、测试面积:100cm²。

7、气溶胶:氯化钠（可选配DOP、石蜡油、玉米油）。

8、检测流量范围：32L/min和85L/min。

9、电 源:AC220V 50Hz。

10、控制方式：触屏式电脑控制，可触摸屏操作，亦可USB连接鼠标操作，操作简单直观。

11、测试完成可自动生成PDF测试报告，可导出测试数据不用担心数据丢失。

12、操作简单：用户只需将待测物放置于夹具中，按下按钮，调节测试流量后系统就会通过控制器（PLC）自动测试过滤效率，整个过程简单快速、高效。

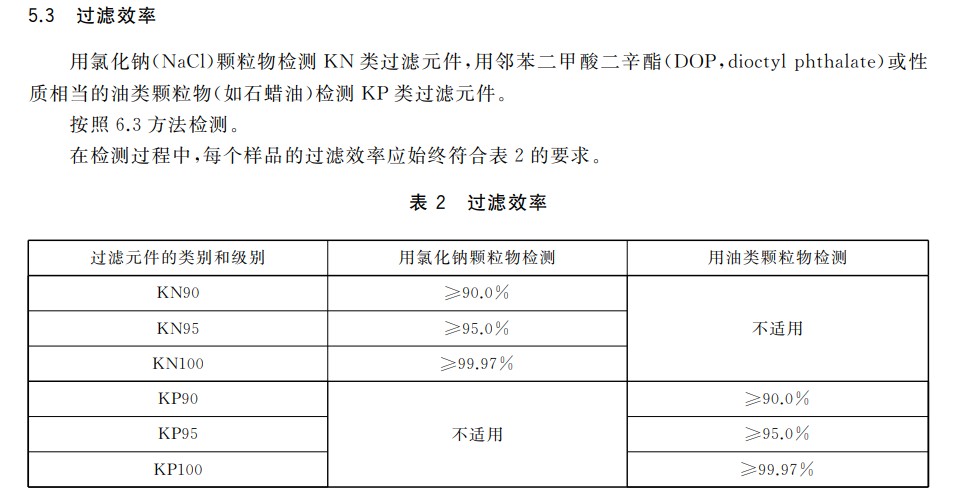

标准要求：

仪器特点：

1、采用气溶胶发生器产生出连续稳定的气溶胶粒子，加注溶液方便。
2、采用高精度粒子浓度计数器（传感器的核心部件美国进口）对气溶胶颗粒物的个数进行测量。
3、全程颗粒物防泄漏设计，保护实验人员安全。
4、仪器标配气溶胶发生器1套：盐性颗粒物气溶胶发生器（客户可另外选配油性颗粒物气溶胶发生器1套）。
5、配有气溶胶颗粒物静电荷中和装置。
6、配置温湿度传感器，实时显示环境温湿度（温湿度要求：25℃±5℃，30%RH±10%RH）。
7、配置玻璃转子流量计、真空泵、气体电磁流量计。

8、控制系统：计算机控制试验过程，自动采集数据，配置专用电脑和测试软件。
9、计算机自动测试气体浓度，自动计算过滤效率；可保存、输出、查询、拷贝导出测试数据。

10、触屏式电脑控制，可触屏，可接鼠标操作，操作简单直观。

二 、操作说明

准备工作：

1、2%氯化钠（NaCl）溶液500ml（如颗粒物氯化钠，配比：10g:500ML纯净水）(如选择盐性机器)。

2、2%石蜡油（DOP）溶液500ml（如石蜡油，配比：10ML:500ML纯净水）(如选择油性机器)。

空压机一台。配置要求：功率1KW以上，0.06mPa以上气压。

4、空气净化器一台。

5、220V电源，三孔插座2个。

操作流程：

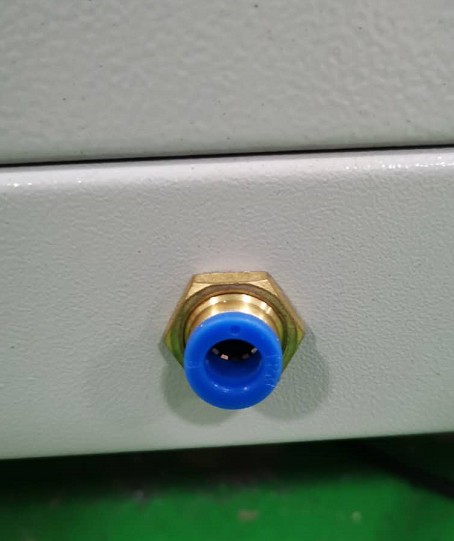

连接空压机与空气净化器的气管，连接空气净化器出口的气管至本试验仪气管接口（如下图）。启动外接的空压机。

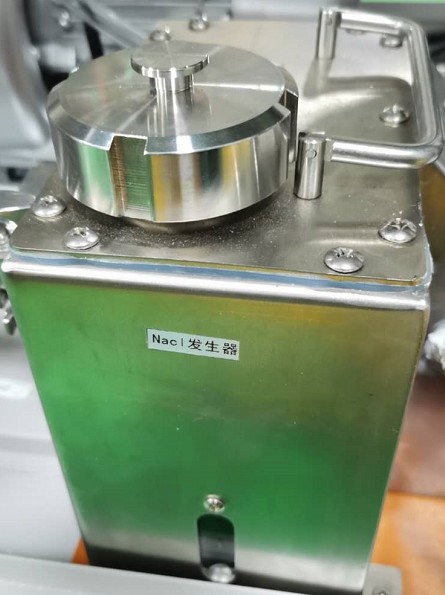

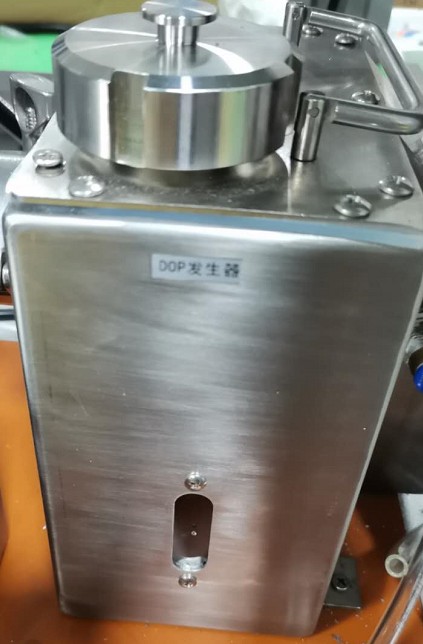

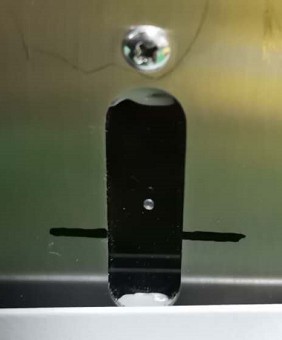

1. 测试前添加2%的氯化钠或石蜡油溶液至下图的气溶胶发生器中，氯化钠（NaCl）与石蜡油（DOP）须分开添加至不同的气溶胶发生器中（如错误添加，须彻底清洗多次，才能开机使用）。添加量控制在液位三分之一位置（黑色标识线处为最佳），如下右图所示。

当测试时间达24小时后，随着溶液中的颗粒介质减少，需重新更换溶液。

更换方法：将原溶液倒出，用清水洗净气溶胶发生器罐内后，重新添加调好的2%溶液。

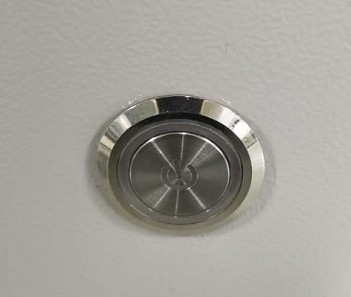

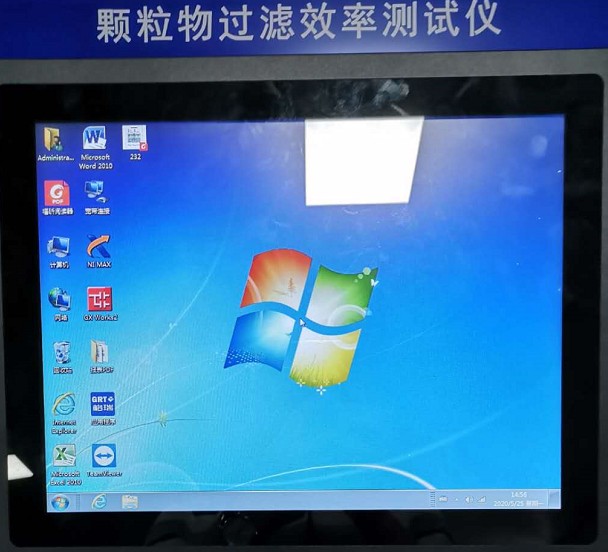

2. 插上电源后，启动本试验仪按钮开关（下左图），待工控电脑进入电脑操作界面（下右图）。

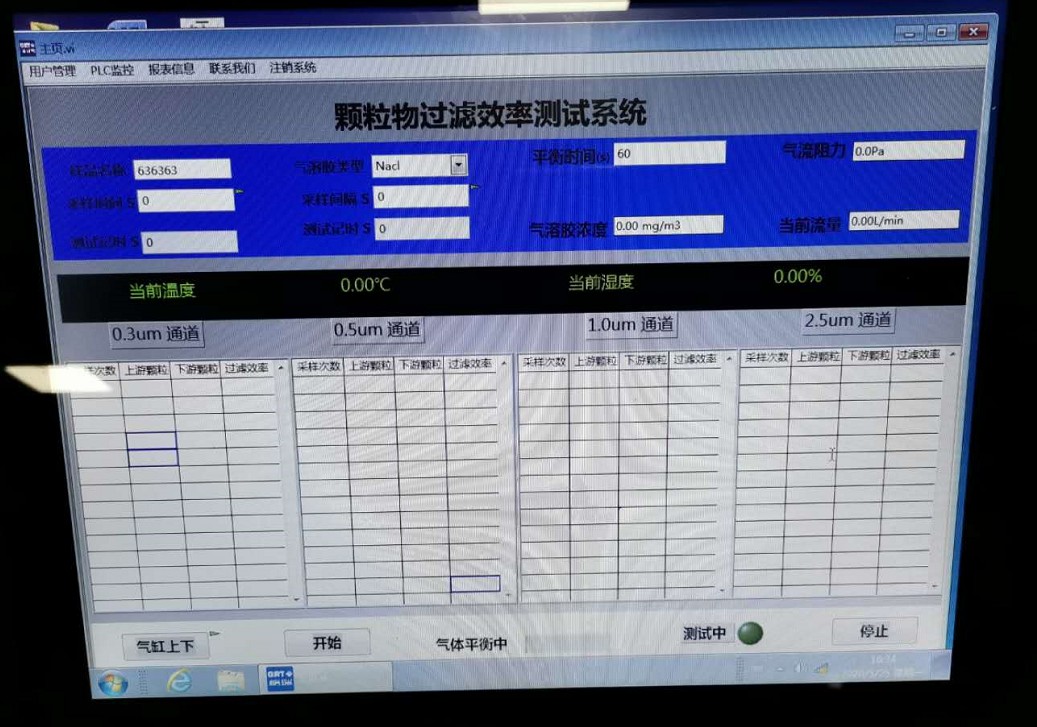

3. 点击桌面颗粒物过滤效率测试仪应用程序图标，进入到右下图的操作系统界面。

点击报表信息菜单栏，进入如下图的报表信息窗口。按序填写好报告的显示信息。

回到主操作系统界面，选择气溶胶类型（氯化钠NaCl或石蜡油DOP），设定平衡时间（建议设定时间不小于60S），设定采样时间（建议设定时间不小于60S），设定采样间隔时间（建议设定时间10S左右）。

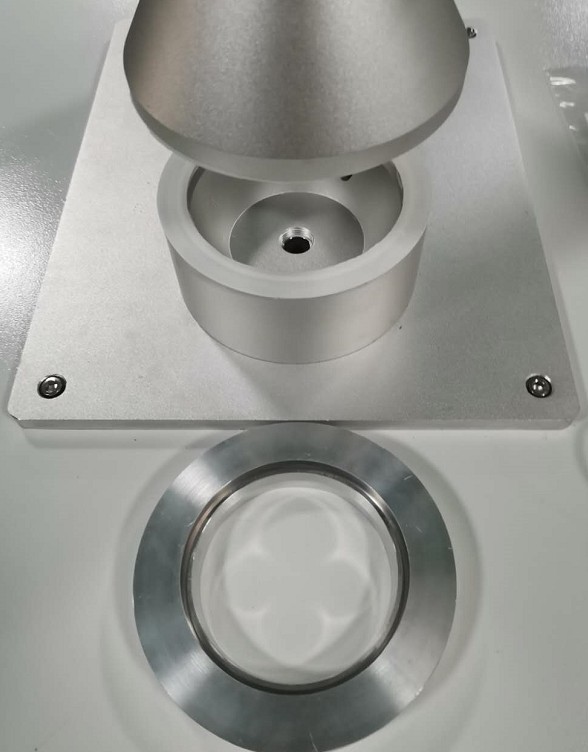

然后将待测样品平铺放置在上下夹具台中间（如下图），KN95口罩需要用专用的夹具进行装夹以便测试。然后，点击操作系统界面左下角的“气缸上下”按钮，以完成测试前的准备工作。

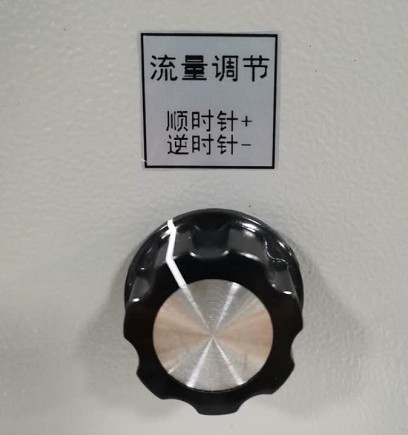

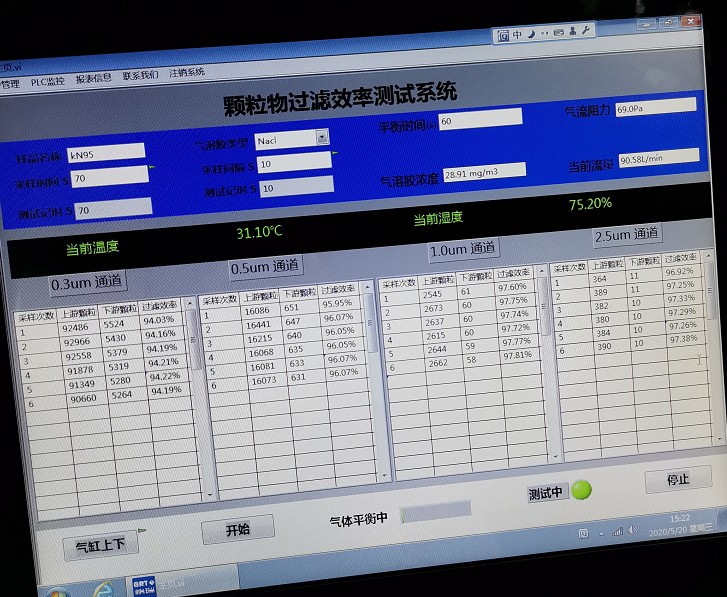

点击主操作系统界面下方的开始按钮，开始进行测试。此时，平衡时间开始进行倒计时，待平衡时间完毕后进入到采样计时状态。在平衡时间倒计时的同时调节显示屏右方侧边的流量调节按钮（如下图），以调节到需要的稳定之流量（单层参考值32L/Min,双层参考值85L/Min）。

待平衡时间倒计时完毕后，仪器进入到采样测试状态。仪器在每个设定的时间间隔会生成一组实验数据。仪器将自动得出当前颗粒物数量、过滤效率值、气流阻力、气溶胶浓度值等。

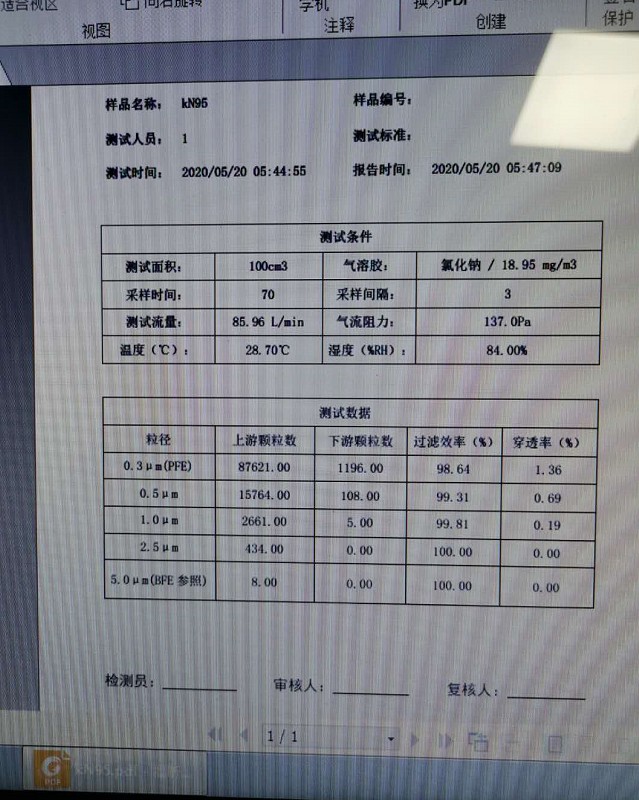

待测试完毕后，仪器将自动弹出保存对话框，选择存储路径后，可以保存如下图的PDF格式的测试报告。

1. 注意事项

严禁使用规定电压以外的电源。

放置样品时，应注意安全，当心夹手。

机器工作时必须保证良好接地。

在电源线或电源插头损坏或插头不能牢靠地插入插座时,请勿使用。

湿手时勿触摸电源线,小心不要损坏电源线。

机箱内勿放入异物,保持干燥、清洁，非专业人员请勿打开电箱门。

机器工作时出现任何异常情况,立即按“急停”开关或切断电源。

每使用24小时定期清理气溶胶发生器。
